Методика поверки «Комплексы измерительные с видеофиксацией «КОРДОН-М»» (МП ГДЯК 468784.024)

УТВЕРЖДАЮ

Первый заместитель

генерального директора -

Методика поверки

ГДЯК 468784.024 МН

• 1 ОПЕРАЦИИ ПОВЕРКИ.............................................................................

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

6. ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на комплексы измерительные с видеофиксацией "КОРДОН-М"(далее - комплекс) в исполнениях «КОРДОН-М»2, «1<ОРДОН-М»4 и «КОРДОН-М» КР и устанавливает объем и методы их первичной и периодических поверок.

Интервал между поверками - 2 года.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

• 1.2 Последовательность проведения операций должна соответствовать порядку, указанному в таблице 1.

• 1.3 При поверке комплекса операции поверки должны быть выполнены со всеми фото-радарными блоками (далее ФБ), входящими в состав комплекса.

Таблица 1

• 1.4 При стационарном расположении комплекса в труднодоступном месте допускается его периодическая поверка на месте эксплуатации (без демонтажа комплекса). Операции по п.7.4 при этом не проводятся.

• 1.5 В случае получения отрицательных результатов по любому пункту таблицы 1 комплекс бракуется и направляется в ремонт.

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 2.2 Применяемые при поверке средства измерений должны быть поверены.

• 2.3 Допускается применение других средств измерений, обеспечивающих проведение

измерений с требуемой точностью.

• 2.4 При проведении поверки на месте эксплуатации комплекса используется имитатор скорости движения ИС-24Д, а в лабораторных условиях - ИС-24/3.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, практический опыт в области радиотехнических измерений.

• 4.1 При проведении поверки комплекса следует соблюдать требования безопасности, устанавливаемые руководством по эксплуатации на комплекс и руководствами по эксплуатации используемого при поверке оборудования.

• 5.1 Поверка производится при условиях: температура окружающего воздуха (20±5) °C, относительная влажность от 30 до 80 %,

атмосферное давление от 84 до 106 кПа,

• 5.2 При периодической поверке комплекса на месте эксплуатации допускается работа на открытом воздухе при температуре от минус 10 до плюс 40 °C в отсутствие осадков.

• 5.3 Поверка производится аккредитованными организациями в установленном порядке.

• 5.4 При работе с имитаторами скорости движения ИС-24/3 и ИС-24Д селекция направления движения комплекса должна быть выключена - комплекс включается в режим « Гести-рованис».

• 6.1 Поверитель должен изучить инструкции по эксплуатации поверяемого прибора и используемых средств поверки.

• 6.3 Убедиться в наличии заземления блока питания.

• 6.2 Убедиться в правильности соединений блоков комплекса.

• 6.4 При поверке комплекса на месте эксплуатации необходимо установить имитатор скорости "ИС-24Д" на дорожном полотне в зоне контроля ФБ комплекса. Расстояние между ФБ комплекса и имитатором должно быть от 20 до 50 м. Антенну имитатора ориентировать на ФБ комплекса.

• 7.1 Внешний осмотр.

Без подключения комплекса к источнику питания провери ть:

• 7.1.1 Комплектность.

• 7.1.2 Отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей.

• 7.1.3 Целостность пломб, наличие заводского номера и маркировки на комплексе.

• 7.1.4 Результаты поверки считать положительными, если комплектность соотвстствуст указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям ТУ.

7.2 Опробование

• 7.2.1 Собрать комплекс в соответствии с руководством по эксплуатации.

• 7.2.1.1 Подключить персональный компьютер (ноутбук) к комплексу через Ethcrnct-канал связи.

• 7.2.1.3 Включить комплекс.

• 7.2.1.4 Запустить веб-браузер и осуществить подключение к комплексу по указанном} в его формуляре IP адресу.

• 7.2.1.5 Убедиться, что открывается программная страница для входа в веб-интерфейс.

• 7.2.1.6 11а открывшейся странице ввести имя пользователя и пароль «tester»/ «test».

• 7.2.1.7 Убедиться в открытии главной страницы и нажать на ней клавишу «Об устройстве». На открывшейся странице убедиться в наличии названия комплекса, заводского номера, и номера версии ПО.

• 7.2.1.8 Сравнить номер версии ПО с номером версии указанным в формуляре.

• 7.2.1.9 Вернуться на предыдущую страницу и нажать на клавишу «11оверка».

• 7.2.1.10 Убедиться, что раскрывается страница с текущими видеоизображением, да той и временем.

• 7.2.1.11 Результаты поверки считать положительными, если выполняются н.н.7.2.5. 7.2.7. 7.2.10 и выведенная контрольная сумма совпадает с указанной в формуляре.

7.2.2 Проверка дистанционного обнаружения и индикации горения красного сигнала светофора

• 7.2.2.1 Выполняется только для комплекса «КОРДОН-М»КР.

• 7.2.2.2 Испытание проводится натурным методом на участке длиной не менее 30 м.

• 7.2.2.3 Собрать комплекс «КОРДОН-М» КР с ФБ и обзорной камерой, подключив к нему вспомогательный компьютер. Включить питание и установить режим тестирования.

• 7.2.2.4 Установить светофор на расстоянии 30 м от ФБ. Направить обзорную камеру на красный сигнал светофора и выделить зону его контроля согласно инструкции по эксплуатации комплекса.

• 7.2.2.5 Убедиться, что при выключенном светофоре сообщение о красном сигнале в окне его индикации отсутствует.

• 7.2.2.6 Включить светофор и убедиться, что в окне индикации появляется сообщение о красном сигнале.

• 7.2.2.7 Результаты поверки считать положительными, если выполняются требования пп.7.2.2.5 и 7.2.2.6.

  • 7.3 Определение диапазона и абсолютной погрешности измерений скорости

    • 7.3.1 Установить комплекс перед имитатором параметров движения транспортных средств, включить режим имитации одиночной цели имитатора при дальности 50 м (при поверке комплекса на месте эксплуатации выполнить п. 6.4).

Включить питание комплекса и перевести его в режим «Тестирование» путем набора имени и пароля «tester»/ «test».

• 7.3.2 Последовательно устанавливать значения имитируемой скорости из диапазона значений 2, 20, 70, 120, 150, 180 и 300 км/ч (при проверке комплекса на месте эксплуатации значение имитируемой скорости 2 км/ч допускается не устанавливать).

• 7.3.3 Произвести измерение скорости комплексом, фиксируя для каждого значения из указанного диапазона погрешность скорости движения, вычисленную по формуле AV = V_ll3M -Удейств, где У_изм — измеренное комплексом значение скорости движения ТС, а Vдейств - действительное значение скорости движения ТС (показания имитатора скорости).

• 7.3.4 Результаты поверки считать положительными, если для всех значений скорости полученные значения абсолютной погрешности находится в пределах ±2 км/ч.

• 7.4 Определение рабочей частоты излучения

  • 7.4.1 Подключить частотомер к волноводному выходу контроля частоты имитатора скорости ИС-24/3.

  • 7.4.2 Установить комплекс перед имитатором параметров движения, направить антенну ФБ на безэховую камеру имитатора.

  • 7.4.3 Включить комплекс в режим «Тестирование».

  • 7.4.4 Измерить частоту излучения в соответствии с руководством по эксплуатации частотомера.

  • 7.4.5 Результаты поверки считать положительными, если значение частоты излучения ФБ находится в пределах (24,15±0,10) ГГц.

7.5. Определение абсолютной погрешности фиксации текущего времени

• 7.5.1 Абсолютная погрешность фиксации текущего времени определяется путем сравнения определяемого навигационным модулем комплекса времени с его номинальным значением.

• 7.5.2 В качестве номинального используется значение времени UTC аппаратуры МКВ-0214 или системное время компьютера, синхронизированное с NTP - сервером.

• 7.5.3  Подключить аппаратуру МКВ-02Ц к входу персонального компьютера с предварительно установленным программным обеспечением. Включить аппаратуру МКВ-02Ц и добиться появления на экране значения UTC времени.

Для синхронизации компьютера с NTP - сервером достаточно любой пользовательской программы, например, About Nime (в свободном доступе).

Провести настройку на любой из NTP - серверов:

ntpl.vniiftri.ru;

ntp2.vniiftri.ru;

ntp3.vniiftri.ru;

ntp4.vniiftri.ru;

ntpl .niiftri.irkutsk.ru;

ntp2.niiftri.irkutsk.ru;

vniiftri.khv.ru;

vniiftri2.khv.ru.

Установить периодичность обращений на синхронизацию не более 1 мин.

• 7.5.4 Подключить комплекс к компьютеру через Ethernet-канал связи, включить комплекс, запустить веб-браузер и осуществить подключение по указанному в формуляре комплекса IP адресу.

• 7.5.5 В программной странице ввести имя пользователя и пароль «tester»/ «test».

• 7.5.6 Убедиться в открытии главной страницы и наличии на ней даты/времеии.

• 7.5.7 Открыть два окна на экране монитора для одновременной индикации эталонного и измеренного времени, создать скриншот экрана.

• 7.5.8 Сравнить значение эталонного времени с зафиксированным комплексом временем и определить их разность.

• 7.5.9 Результаты поверки считать положительными, если разность между эталонным и зафиксированным комплексом значением времени находится в пределах ± I с.

• 7.6 Определение погрешности определения координат комплекса

• 7.6.1 Испытание проводится по методике ГОСТ Р 55534-2013 с применением имитатора спутниковых навигационных сигналов (схема Д1). Допускается определять погрешность путем сличения результатов измерений с 0-базой или данными эталонной навигационной аппаратуры.

• 7.6.2 Уровень имитируемых сигналов устанавливается минус 161 дБВт сигналов ГНСС ГЛОНАСС и минус 158,5 дБ Вт для сигналов ГНСС GPS (табл.Б1). Количество имитируемых спутников устанавливается равным 9. Допускается проводить испытание без технологического усилителя. Уровень спутниковых сигналов в этом случае устанавливается минус 141 и минус 138.5 дБВт для ГЛОНАСС/ GPS сигналов соответственно.

• 7.6.3 Включить питание комплекса и войти в режим «Тестирование». Дать комплексу прогреться не менее 20 минут и зафиксировать значения измеренной широты В и долготы L.

• 7.6.4 Вычислить составляющие погрешности определения местоположения комплекса в плане по широте и долготе соответственно:

ДВ(м) =30.92* ДВ(угл.с)

ДБ(м) =30.92* Д Цугл.с)* cos В,

где ДВ(угл.с) и Д Б(угл.с) - разности между измеренными и номинальными (по имитатору) угловыми координатами.

Вычислить погрешность определения местоположения П _пла1|. = у/( ДВ²(м) + ДБ²(м))

• 7.6.5 Комплекс считается прошедшим испытание, если П _план не превышает 5 м.

• 7.7 Определение абсолютной погрешности измерения расстояния от ФБ до транспорг-ного средства и угла между осью ФБ и направлением на транспортное средство.

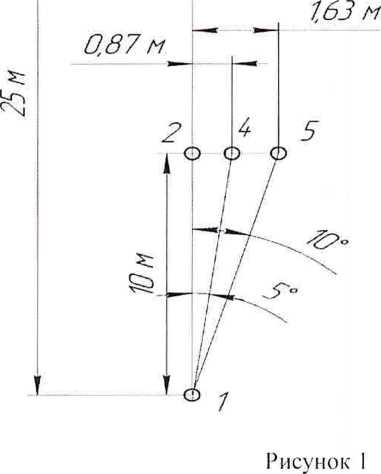

• 7.7.1 Поверку проводить на площадке размером не менее 30><20 м. На пей разместить пять точек №№ 1-5 согласно рисунку 1. используя рулетку.



Примечание - значения углов на рисунке 1 указаны для справки

• 7.7.2 ФБ установить на штативе в точке 1, чтобы апертура антенны ФБ совпадала но вертикали с точкой 1, включить его в режим тестирования и направить на точку 2 гак. чтобы метка 2 оказалась на вертикальной оси изображения.

• 7.7.3 Имитатор скорости ИС-24Д установить на штативе в точке 2. направить его на антенну ФБ и включить. Установи ть имитируемую скорость 150 км/ч.

• 7.7.4 Зафиксировать не менее 10 значений измеренной дальности d_HJM.

• 7.7.5 Рассчитать значения абсолютной погрешности измерений дальности как Aj = d_im, - dncOcTB- Действительное значение дальности принимается равным d_;lVii_CIK = (10 + х) м. где х = 0,20 м - электрическая длина внутреннего тракта имитатора ИС-24/Д.

• 7.7.6 Переместить имитатор скорости в точку 3. Выполнить пн.7.6.4 и 7.6.5 при dдейств ~ (25 + X) М.

• 7.7.7 Переместить имитатор скорости в точку 4.

• 7.7.8 Зафиксировать не менее 10 значений измеренного азимутального угла (х_||П1.

• 7.7.9 Рассчитать значения абсолютной погрешности измерений азимутального угла как А_ц ⁼ «ш.м ~ Оденет». Действительное значение угла принимается равным (х _1С1-_1С1В = 5°.

• 7.7.10 Переместить имитатор в точку 5.Выполнить пи. 7.6.8 и 7.6.9 при а_ЛС1кц» = 10°.

• 7.7.11 Результаты поверки считать положительными, если значение погрсшности измерений дальности Д₍| находится в пределах ± I м, значение погрешности измерений азимутального угла Д_(х находится в пределах ± 2°.

• 8.1 На комплекс, прошедший поверку с положительными результатами. выдается свидетельство о поверке по форме, установленной ПР 50.2.006-94.

• 8.2 При отрицательных результатах поверки комплекс к применению не допускается и на пего выдается извещение о непригодности в соответствии с ПР 50.2.006-94 с указанием п р и ч и 11 ы псп ри год11ос ти.

Начальник Центра испытаний и поверки средств измерений ФГУП «ВНИИФТРИ»

9
