УТВЕРЖДАЮ

АО «НИИФИ»

Преобразователь термоэлектрический ДТ27

МЕТОДИКА ПОВЕРКИ

СДАИ.405219.010МП

Содержание

Вводная часть

3

  • 1 Операции поверки

  • 2 Средства поверки

  • 3 Требования безопасности

  • 4 Условия поверки

3

  • 3

  • 4

4

  • 5 Подготовка к поверке

  • 6 Проведение поверки

  • 7 Оформление результатов поверки

Приложение А Формы таблиц для регистрации результатов поверки

Приложение Б Схемы испытаний

4

4

  • 7

  • 8

10

Вводная часть

Настоящая методика поверки распространяется на преобразователь термоэлектрический ДТ 27 (ПТ), предназначенный для измерения температуры агрессивных и неагрессивных жидкостей и газов.

Межповерочный интервал - 2 года.

1 Операции поверки
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Контроль внешнего вида, габаритных и установочных размеров, комплектности и маркировки

6.1

да

да

2 Контроль электрического сопротивления измерительной цепи ПТ

6.2

да

да

3 Проверка электрического сопротивления между электрически соединенными цепями

6.3

да

да

4 Проверка предела допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585

6.4

да

да

  • 1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2

Наименование и тип основного или вспомогательного средства поверки

Основные метрологические характеристики

1 Мультиметр цифровой FLuKE 289

Диапазон измеряемых сопротивлений от 0 до 5-108 Ом, погрешность ± (0,05-8) %

2 Мультиметр цифровой Agilent 34411А

Диапазон измеряемых сопротивлений от 100 до 10-109 Ом, погрешность ± (0,01+0.001) %

3 Калибратор температуры АТС-650В

от 33 до 650 °C, погрешность ±0,35 °C

4 Термометр сопротивления эталонный ЭТС-100

Диапазон (минус 196 - 419,53) °C, 3 разряд

5 Измеритель-регулятор температуры многоканальный прецизионный МИТ 8

Диапазон (минус 200 - 500) °C, погрешность ±(0,0035 - 0,0000t))

6 Мультиметр цифровой Agilent 34401А

Диапазон (0 - 1000) В, погрешность ±(0,0035 -0,005)%

7 Камера тепла и холода 100 Т

Диапазон температур от минус 80 до 150°С; равномерность температуры в камере ±0,5 %

8 Штангенциркуль ШЦ-Ш-1000 -0.05

Диапазон от 0 до 1000 мм; погрешность ± 0,05 мм

  • 2.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки с равным или более высоким классом точности.

3 Требования безопасности
  • 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

4 Условия поверки
  • 4.1 Все операции при проведении поверки, если нет особых указаний, должны проводиться в нормальных климатических условиях:

  • - температура воздуха от 15 до 35 °C;

  • - относительная влажность воздуха от 45 до 75 %;

  • - атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.).

5 Подготовка к поверке
  • 5.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

  • 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

  • 5.3 Предварительный прогрев контрольно-измерительных приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

  • 5.4 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

  • 5.5 В процессе поверки ПТ менять средства измерений не рекомендуется.

  • 5.6 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

  • 6 Проведение поверки

6.1 Контроль внешнего вида и маркировки, габаритных и установочных размеров
  • 6.1.1 Контроль внешнего вида и маркировки ПТ проводить визуальным осмотром.

При проверке внешнего вида руководствоваться следующими требованиями.

На поверхности корпуса ПТ не допускаются:

а) царапины и вмятины глубиной более 0,2 мм;

б) цвета побежалости до темно-синего включительно и потемнения некоррозионного характера;

в) волнистый, чешуйчатый характер сварных швов с высотой неровностей до 0,5 мм;

г) окисления от сварки согласно ОСТ 92-1114 на сварных швах;

д) царапины и вмятины от ключа глубиной более 0,4 мм;

е) наличие твердого смазочного покрытия суспензией ВНИИНП-213А.

На поверхности втулки соединителя ПТ не допускаются царапины и вмятины глубиной более 0,2 мм.

Гайка накидная СДАН.753124.019:

а) на гранях не должна иметь царапины и вмятины от ключа глубиной не более 0,2 мм;

б) на резьбовую поверхность должно быть нанесено твердое смазочное покрытие суспензией ВНИИНП-213А.

На накидной гайке ПТ должно быть отчетливо выгравировано:

  • - индекс ПТ;

  • - порядковый номер исполнения;

  • - заводской номер.

  • 6.1.2 Проверку габаритных размеров проводить по СДАИ.405219.010 СБ измерительными средствами с точностью, обеспечивающей измерение размеров L , Li, L2, (500 ±10) мм, 06,5 мм, 16М2 по СДАИ.405219.010 СБ.

Габаритные и установочные размеры ПТ должны соответствовать СДАИ.405219.010ГЧ. Результаты испытаний занести в таблицу, выполненную по форме таблицы А. 1.

6.2 Контроль электрического сопротивления измерительной цепи ПТ
  • 6.2.1 Измерить электрическое сопротивление измерительной цепи между контактами 1 и 2 вилки XI СДАИ.405219.010ЭЗ, подключив высокопотенциальный вход мультиметра цифрового FLuKE 289 (мультиметр) к контакту «1», а низкопотенциальный вход - к контакту «2 » вилки XI.

  • 6.2.2 Измерить электрическое сопротивление измерительной цепи между контактами 1 и 2 вилки XI СДАИ.405219.010 ЭЗ при обратном подключении к измерительной цепи ПТ.

  • 6.2.3 Рассчитать среднее значение электрического сопротивления измерительной цепи ПТ как среднеарифметическое измерений по пп. 6.2.1 и 6.2.2.

Электрическое сопротивление измерительной цепи ПТ должно быть не более 21 Ом.

Результаты испытаний занести в таблицу, выполненную по форме таблицы А.2.

6.3 Проверка сопротивления меящу электрически соединенными цепями
  • 6.3.1 Измерить с помощью мультиметра цифрового FLuKE 289 электрическое сопротивление между корпусом соединителя XI и плетенкой.

Электрическое сопротивление между электрически соединенными цепями, а также цепями заземления должно быть не более 0,1 Ом.

Результаты испытаний занести в таблицу, выполненную по форме таблицы А.З.

6.4 Проверка предела допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585

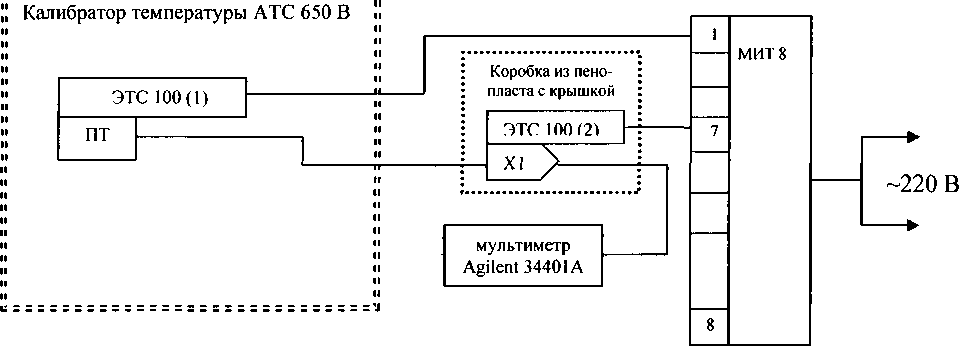

  • 6.4.1 Собрать схему испытаний в соответствии с рисунком Б.1, используя ниже перечисленное оборудование:

  • - калибратор температуры АТС - 650 В;

  • - два термометра сопротивления эталонныхЭТС-100;

  • - измеритель - регулятор температуры многоканальный прецизионный МИТ 8;

  • - мультиметр Agilent 34401 А ;

  • - коробка из пенопласта с крышкой.

  • 6.4.2 Поместить ПТ и термометр в калибратор температуры. Вход в установочное гнездо закрыть пробкой из огнеупорного материала.

Поместить в коробку из пенопласта вилку 2РМТ14КПН4Ш1А1В (XI) и присоединенный к ней термометр.

Примечание. У термометров рабочей зоной является участок в 10 см от торца. ПТ и XI закреплять к термометрам в рабочих зонах.

  • 6.4.3 Подготовить МИТ 8 к работе с чувствительными элементами из кабеля термопарного, учитывая, что:

  • - номинальная статическая характеристика преобразования ПТ в диапазоне от минус 196 до 600 °C должна соответствовать требованиям, установленным ГОСТ Р 8.585. Условное обозначение - XK(L) или ХА(К), класс допуска 2, 3;

  • - необходима операция по компенсации холодного спая для чувствительного элемента из термопарного кабеля.

Примечание. Работу с МИТ 8 вести руководствуясь указаниями описания на измеритель -регулятор температуры многоканальный прецизионный МИТ 8.

  • 6.4.4 Установить в калибраторе температуру (600±5) °C.

  • 6.4.5 Выдержать ПТ при установившейся температуре 3 мин.

  • 6.4.6 Измерить:

  • 1) температуру (Tj) эталонным термометром (1) - 7 канал МИТ 8;

  • 2) ТЭДС ПТ (Uj ) мультиметром Agilent 34401 А (мультметр);

  • 3) температуру свободных концов, вилка XI (Tj с.к), эталонным термометром (2) - 7 канал МИТ 8.

  • 6.4.7 Цикл измерений осуществлять непрерывным отсчетом показаний: в прямой последовательности (от отсчета показаний термометров до отсчета показаний мультиметра), затем в обратной последовательности (от отсчета показаний мультиметра до отсчета показаний термометров) и т. д. до получения четырех отсчетов показаний термометров и мультиметра.

Интервалы времени между отсчетами показаний средств измерений во всем измерительном цикле должны быть примерно одинаковыми.

Отсчеты ТЭДС ТП (по мультиметру) проводить с точностью до второго знака после запятой.

  • 6.4.8 Рассчитать средние значения:

-ТЭДС ПТ иср.,

иср. =Е(Ц)/4

  • - фактической температуры образцового термометра Тф ср

Тф.ср. =S(Ti)/4

  • - температуры свободных концов Тф.ср.с.к...

Тф.ср. С.К. S (Ti С.К )/4

Результаты испытаний занести в таблицу, выполненную по форме таблицы А.4.

  • 6.4.9 Среднеарифметические значения ТЭДС ПТ привести к значениям ТЭДС при температуре свободных концов, равной 0°С, для чего внести поправку на температуру свободных концов ПТ - Тф.ср. с.к. :

а) привести значение температуры свободных концов Тф.ср. с.к. к соответствующему ей ТЭДС (Ucp.c.K.), т.е. найти в таблице ГОСТ Р 8.585 для термопары типа L или К (зависит от исполнения согласно таблицы 1) значение ТЭДС (Ucp.c.K.), соответствующее Тф.ср. с к. , определенного по формуле 4;

б) рассчитать среднеарифметические значения ТЭДС ПТ (U ф.ср.о°с ), приведенное к значениям ТЭДС при температуре свободных концов, равной 0°С, по формуле (4). Значение (Ucp.c.K.) имеет знак «плюс».

U ф.ср.0°С иср.+ Ucp.c.K.                                       (4)

Результаты испытаний занести в таблицу, выполненную по форме таблиц А.З.

  • 6.4.10 Определить по таблицам ГОСТ Р 8.585 для термопары типа L или К (зависит от исполнения согласно таблицы 1 ) значения температуры Тгост для среднеарифметического значения ТЭДС ПТ (U ф.Ср.о°с)> определенной по п.6.4.9.

Результаты испытаний занести в таблицу, выполненную по форме таблицы А.4.

  • 6.4.11 Найти предел допускаемого отклонения ТЭДС от НСХ преобразования, выраженные в температурном эквиваленте - ДТ.

ДТ = Трост - Тф.ср.                                       (5)

Результаты испытаний занести в таблицу, выполненную по форме таблицы А.4.

Значение предела допускаемых отклонений ТЭДС от НСХ преобразования , выраженные в температурном эквиваленте не должно превышать предела допускаемых отклонений ТЭДС от НСХ преобразования по таблице 3.

Таблица 3 - Пределы допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585, выраженные в температурном эквиваленте

НСХ преобразования

Обозначение типа термопары

Класс допуска

Диапазон измерений, °C

Пределы допускаемых отклонений ТЭДС от НСХ преобразования , выраженные в температурном эквиваленте, °C

(ХК)

L

3

от минус 200 до минус 100 св.минус 100 до 100

±(1,5+0,01 111)

±2,5

(ХК)

L

2

от минус 40 до 360

св.360 до 600

±2,5

±(0,7+0,0050

(ХА)

К

3

от минус 200 до минус 167 св.минус 167до 40

±(0,015 И) ±2,5

(ХА)

К

2

от минус 40 до 333

св.ЗЗЗ до 600

±2,5

±(О,ОО75Г)

Примечание. | /1 - абсолютное значение температуры, °C, без учета знака.

  • 6.4.12 Повторить операции пп.6.4.5 - 6.4.11 для температур (200±5), (400±5) °C, устанавливаемых в калибраторе температуры.

Разобрать схему испытаний.

  • 6.4.13 ПТ выдержал проверку по определению предела допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585, если значение ДТ для (600±5), (400±5), (200±5) °C не превысило предела допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585, выраженных в температурном эквиваленте для термопары типа К (L).

  • 6.4.14 Собрать схему испытаний в соответствии с рисунком Б.2, используя ниже перечисленное оборудование:

  • - два термометра сопротивления эталонныхЭТС-100;

  • - измеритель - регулятор температуры многоканальный прецизионный МИТ 8 (МИТ 8);

  • - мультиметр Agilent 34401 А;

  • - две коробки из пенопласта с крышкой.

  • 6.4.15 Поместить вилку 2РМТ14КПН4Ш1А1В (XI) и привязанный к ней термометр в коробку из пенопласта с крышкой.

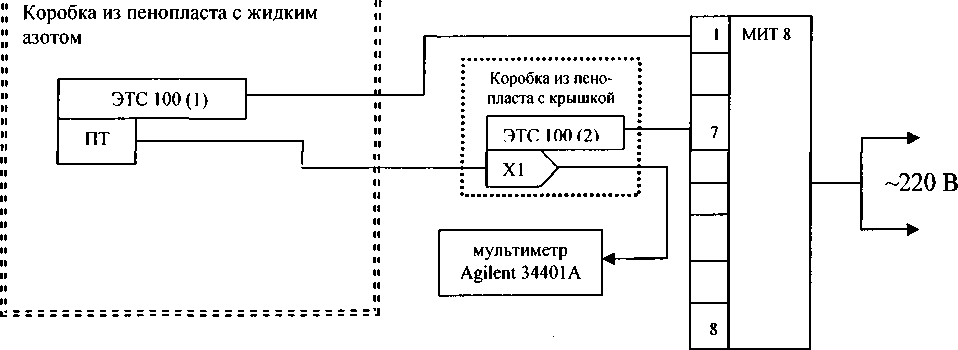

Собрать схему испытаний в соответствии с рисунком Б.З, установив ПТ и эталонный термометр в коробку из пенопласта.

  • 6.4.16 Налить в коробку, с термометром и размещенным на нем ПТ, жидкий азот. Коробку закрыть крышкой.

  • 6.4.17 Выдержать ПТ в коробке из пенопласта с жидким азотом в течение времени, необходимом для того, чтобы показания на дисплее МИТ 8 приблизились к значению температуры жидкого азота - минус (196± 1) °C. Показания изменялись только в третьем знаке после запятой.

  • 6.4.18 Повторить операции пп.6.4.5 - 6.4.11, 6.4.13.

  • 6.4.19 Извлечь термометр с ПТ из коробки с жидким азотом. Выдержать в нормальных условиях 2 ч.

  • 6.4.20 Повторить операции пп. 6.4.17 - 6.4.19 еще три раза.

  • 6.4.21 ПТ выдержал проверку по определению предела допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585, если значение ДТ для минус (196±1) °C не превысило предела допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585, выраженных в температурном эквиваленте для термопары типа К (L).

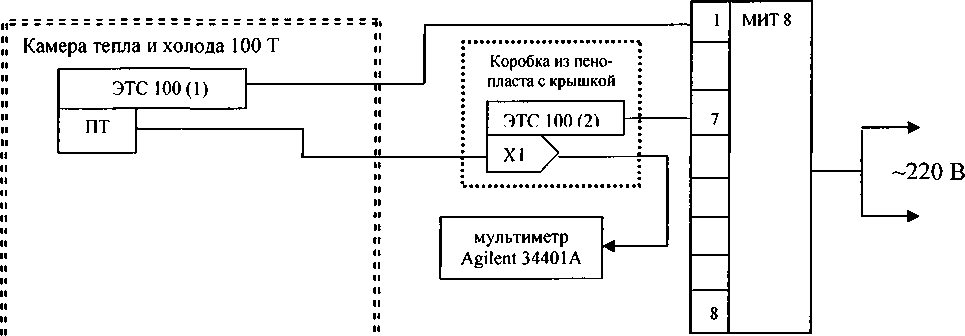

  • 6.4.22 Собрать схему испытаний в соответствии с рисунком Б.З, используя ниже перечисленное оборудование:

  • - камера тепла и холода 100Т;

  • - два термометра сопротивления эталонныхЭТС-100;

  • - измеритель - регулятор температуры многоканальный прецизионный МИТ 8;

  • - мультиметр Agilent 34401 А;

  • - две коробки из пенопласта с крышкой.

  • 6.4.23 Установить ПТ и термометра сопротивления эталонныхЭТС-100 в камеру тепла и холода 100Т. В коробку из пенопласта поместить вилку 2РМТ14КПН4Ш1А1В (XI) и привязанный к ней термометр сопротивления эталонныхЭТС-100.

Установить в камере температуру минус (50±1) °C.

  • 6.4.24 Выдержать ПТ в камере в течение времени, необходимом для того, чтобы показания на дисплее МИТ 8 приблизились к значению минус (50±1) °C, температура изменялась в третьем знаке после запятой.

  • 6.4.25 Повторить операции пп. 6.4.5 - 6.4.11, 6.4.13.

Результаты испытаний занести в таблицу, выполненную по форме таблицы А.4.

  • 6.4.26 ПТ выдержал проверку по определению предела допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585, если значение ДТ для минус (50±1) °C не превысило предела допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585, выраженных в температурном эквиваленте для термопары типа К (L).

7 Оформление результатов поверки

7.1 Результаты поверки оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Приложение А

Формы таблиц для регистрации результатов поверки

Таблица А.1 - Результаты проверки внешнего вида, маркировки, габаритных размеров.

Наименование проверок

Допустимое значение

Действительное значение

1 Внешний вид

2 Маркировка

3 Габаритные размеры, мм

Таблица А.2 - Результаты проверки электрической сопротивления измерительной цепи

Цепи

Значение электрического сопротивления изоляции, Ом

по ТУ

г

>аводской номер

контакт 1 и контакт 2 вилки XI

прямое подключение

обратное подключение

среднее, не более 21

Таблица А.З - Результаты проверки электрического сопротивления между электрически соединенными цепями

Цепи

Значение электрического сопротивления изоляции, Ом

по ТУ

2

аводекой номер

корпус соединителя XI и плетенка

(СДАИ.405219.010ЭЗ)

не более 0,1

Таблица А.4 - Проверка предела допустимого отклонения от номинальной статической ха-рактеристики ПТ по ГОСТ Р 8.585

Измеряемая температура, °C

Свободные концы ПТ

пт

Температура, измеренная термометром сопротивления эталонным в калибраторе (1), °C

Фактическое отклонение ТЭДС от НСХ, выраженное в температурном эквиваленте, °C

Предел допускаемых отклонений ТЭДС от НСХ ±At ГОСТ Р

8.585, °C

Температура, измеренная термометром сопротивления эталонным (2), °C

тэдс,

мВ

ТЭДС, мВ

ТЭДС (при температуре свободных концов, равной 0°С),мВ

d

о

•е-

о н

2

со ь о г ч н О и о со

о

о  ?

О  о

Н О о U

Н

н

Q

О.

Ч ьй -& н

ж о сх

О

£

о

а. о р

О

ч О о

Тф.ср.

АТ= (Тгост _

Тф.ср.)

О

£ G

(600±5)

±3,7

(400±5)

±2,7

(200±5)

±2,5

минус

(196±1)

±2,5

±3,46

минус

(50±1)

Приложение Б

Схемы испытаний

II*

Рисунок Б.1 - Схема испытаний по проверке допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585

II'

Рисунок Б.2 - Схема испытаний по проверке допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585

’J

Рисунок Б.З - Схема испытаний по проверке допускаемых отклонений ТЭДС от НСХ преобразования по ГОСТ Р 8.585

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
