УТВЕРЖДАЮ

Заместитель директора по производств;

ФГУП «ВНИИОФИ»

Дефектоскопы вихретоковые многочастотные 16-канальные Mentor ЕМ

Методика поверки

МП 058.Д4-18

Главный м

ФГУП «в

С.Н. Него да

лог

ИОФИ»

Москва 2018 г.

СОДЕРЖАНИЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ.

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ........

ПРИЛОЖЕНИЕ А (ФОРМА ПРОТОКОЛА ПОВЕРКИ)......

Настоящая методика устанавливает методы и средства первичной и периодической поверок дефектоскопов вихретоковых многочастотных 16-канальных Mentor ЕМ (далее по тексту - дефектоскопов).

Дефектоскопы предназначены для обнаружения и измерений глубины поверхностных и подповерхностных дефектов в деталях и заготовках из металлов токопроводящих материалов.

Интервал между поверками - 1 год.

• 2.1 При проведении первичной и периодической поверкок должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции первичной и периодической поверок

• 2.2 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.3 Поверка дефектоскопа прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а дефектоскоп признают не прошедшим поверку.

• 2.4  Определение абсолютной погрешности измерений глубины дефектов по пороговому уровню допускается проводить в диапазоне глубин меньше 3 мм по дополнительному запросу заявителя с обязательным указанием диапазона в протоколе поверки.

• 3.1 Рекомендуемые средства поверки указаны в таблице 2.

• 3.2 Средства поверки должны быть поверены и аттестованы в установленном порядке.

• 3.3 Приведенные средства поверки могут быть заменены на их аналоги, обеспечивающие определение метрологических характеристик дефектоскопа с требуемой точностью.

Таблица 2 - Средства поверки

Лица, допускаемые к проведению поверки, должны пройти обучение на право проведения поверки по требуемому виду измерений, изучить устройство и принцип работы дефектоскопа и средств поверки по эксплуатационной документации.

• 5.1. Работа с дефектоскопом и средствами поверки должна проводиться согласно требованиям безопасности, указанным в нормативно-технической и эксплуатационной документации на дефектоскоп и средства поверки.

• 5.2. При проведении поверки должны быть соблюдены требования безопасности согласно ГОСТ 12.3.019-80.

• 6.1 При проведении поверки должны соблюдаться следующие требования:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха (65 ± 15) %;

• - атмосферное давление (750 ± 30) мм рт.ст. [(100 ± 4) кПа].

• 7.1. Если дефектоскоп и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в п. 6.1, то их выдерживают при этих условиях не менее часа, или времени, указанного в эксплуатационной документации.

• 7.2. Подготовить дефектоскоп и средства поверки к работе в соответствии с их руководством по эксплуатации (РЭ).

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1  При внешнем осмотре должно быть установлено соответствие дефектоскопа следующим требованиям:

• - комплектность дефектоскопа в соответствии с РЭ;

• - отсутствие явных механических повреждений электронного блока дефектоскопа и входящих в его состав вихретоковых преобразователей (ВТП), влияющих на работоспособность дефектоскопа;

• - наличие маркировки дефектоскопа и ВТП в соответствии с РЭ.

• 8.1.2 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если соответствует требованиям, приведенным в пункте 8.1.1

  8.2 Идентификация программного обеспечения (ПО)

  8.2.1

  8.2.2

  Включить дефектоскоп.

  Нажать кнопку



  , затем кнопку



  выбрать на панели пункт «Version

  Information».

• 8.2.3   Прочитать идентификационное наименование ПО в заголовке списка, номер версии - первое значение в строке «Software».

• 8.2.4   Проверить идентификационные данные ПО на соответствие значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

• 8.2.5 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

  8.3 Опробование

  • 8.3.1

  • 8.3.2

Включить дефектоскоп согласно РЭ.

Подключить ВТП к электронному блоку дефектоскопа.

Нажать кнопку для вывода панели «ЕМ Setup» (для появления кнопки необходимо нажать в любую область комплексной плоскости).

• 8.3.6   На панели «ЕМ Setup» выбрать параметры в соответствии с используемым преобразователем.

• 8.3.7   Установить ВТП в бездефектную зону на образце СОП-7.001.70 из комплекта

образцов КСОП-70 (далее - образец), нажать кнопку

• 8.3.8

• 8.3.9

• 8.3.10  Дефектоскоп считается прошедшим операцию поверки с положительным

результатом, если сигнал от дефекта присутствовал на экране.

• 8.4 Определение (контроль) метрологических характеристик

• 8.4.1.1 Нажать кнопку    для перехода к главному экрану с приложениями

• 8.4.1.2 Отключить ВТП от дефектоскопа.

• 8.4.1.3 При помощи щупа подключить осциллограф цифровой TDS2012B (далее -осциллограф) к первому разъему ВТП на электронном блоке дефектоскопа (рисунок 1):

• - плюсовой контакт щупа осциллографа подключить к седьмому контакту разъема;

• - минусовой контакт щупа осциллографа подключить к восьмому контакту разъема.



Рисунок 1 - Схема разъема ВТП на электронном блоке дефектоскопа

• 8.4.1.4 На главном экране выбрать приложение «Rotary Mode» (при возникновении диалогового окна «Startup Options» выбрать вариант запуска «Launch» и нажать кнопку «ОК»),

• 8.4.1.5 Нажать кнопку " (рисунок 2) для вывода панели «ЕМ Setup» (для появления кнопки необходимо нажать в любую область комплексной плоскости «Lissajous/Spot»).

• 8.4.1.6 На панели «ЕМ Setup» установить параметр «HP Filter» равным 0 Гц, затем параметр «LP Filter» равным 2,1 Гц, параметр «Sample Rate» равным 3 Гц, параметр «Drive Voltage» равным 8,0 В.

• 8.4.1.7 На панели «ЕМ Setup» выбрать параметр «Frequency» и установить частоту сигнала возбуждения ВТП равной 0,01 кГц.

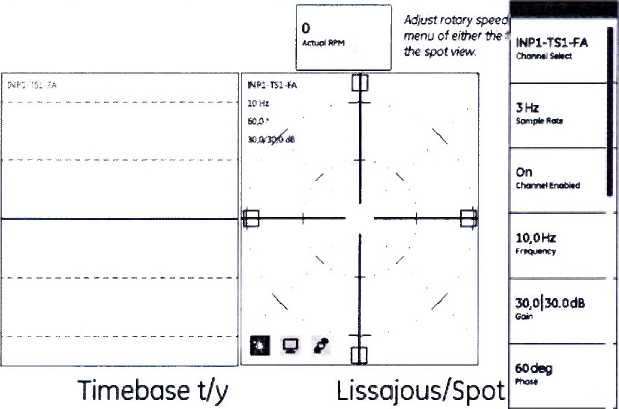

Рисунок 2 - Установка параметров

• 8.4.1.8 Измерить осциллографом частоту сигнала возбуждения ВТП на выходе электронного блока дефектоскопа. Измерения выполнить пять раз, результат усреднить.

• 8.4.1.9 Вычислить отклонение установки частоты сигнала возбуждения ВТП по

  формуле:

  дг = Fu3M Fycm -100 %,                             (1) Fye»

где F_ycm - частота сигнала возбуждения ВТП, установленная на дефектоскопе, кГц;

- частота сигнала возбуждения ВТП, измеренная осциллографом, кГц.

• 8.4.1.10 Выполнить измерения по пунктам 8.4.1.7 - 8.4.1.9, последовательно устанавливая значения частоты сигнала возбуждения ВТП равными 0,05; 0,10; 0,50 кГц.

• 8.4.1.11 Нажать кнопку     для перехода к главному экрану с приложениями, выбрать приложение «Mentor Absolute».

• 8.4.1.12 Нажать кнопку " для вывода панели «ЕМ Setup» (для появления кнопки необходимо нажать в любую область комплексной плоскости).

• 8.4.1.13 На панели «ЕМ Setup» установить параметр «Drive Voltage» равным 8,0 В.

• 8.4.1.14 Выполнить измерения по пунктам 8.4.1.7 - 8.4.1.9, последовательно устанавливая значения частоты сигнала возбуждения ВТП равными 5; 50, 500, 2000, 6000 кГц.

• 8.4.1.15 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если диапазон установки частоты сигнала возбуждения ВТП составляет от 0,01 до 6000,00 кГц и отклонение установки частоты сигнала возбуждения ВТП составляет не более ± 3 %.

• 8.4.2.1 Нажать кнопку для перехода к главному экрану с приложениями

• 8.4.2.2 При помощи щупа подключить осциллограф к первому разъему ВТП на электронном блоке дефектоскопа (рисунок 1):

• - плюсовой контакт щупа осциллографа подключить к седьмому контакту разъема;

• - минусовой контакт щупа осциллографа подключить к восьмому контакту разъема.

• 8.4.2.3 На главном экране выбрать приложение «Rotary Mode».

• 8.4.2.4 Нажать кнопку (рисунок 2) для вывода панели «ЕМ Setup» (для появления кнопки необходимо нажать в любую область комплексной плоскости).

• 8.4.2.5 На панели «ЕМ Setup» установить параметр «HP Filter» равным 0 Гц, затем параметр «LP Filter» равным 2,1 Гц, параметр «Sample Rate» равным 3 Гц, параметр «Frequency» равным 0,01 кГц.

• 8.4.2.6 На панели «ЕМ Setup» выбрать параметр «Drive Voltage» и установить напряжение сигнала возбуждения ВТП 0,5 В.

• 8.4.2.7 Измерить осциллографом напряжение сигнала возбуждения ВТП на выходе электронного блока дефектоскопа. Измерения выполнить пять раз, результат усреднить.

• 8.4.2.8 Вычислить отклонение установки напряжения сигнала возбуждения ВТП:

U -U

ли = —--—-100%,

где U- напряжение сигнала возбуждения ВТП, установленное на дефектоскопе, В;

- напряжение сигнала возбуждения ВТП, измеренное осциллографом, В.

• 8.4.2.9 Выполнить измерения по пунктам 8.4.2.6 - 8.4.2.8, последовательно устанавливая значения напряжения сигнала возбуждения ВТП равными 1; 2; 4; 8; 16 В.

  для перехода к главкому экрану с приложениями, выбрать

• 8.4.2.10 Нажать кнопку приложение «Mentor Absolute».

• 8.4.2.11 Нажать кнопку ” для вывода панели «ЕМ Setup» (для появления кнопки необходимо нажать в любую область комплексной плоскости).

• 8.4.2.12 На панели «ЕМ Setup» выбрать параметр «Frequency».

• 8.4.2.13 Выполнить измерения по пунктам 8.4.2.6 - S.4.2.9, последовательно устанавливая значения частоты сигнала возбуждения ВТП равными 1000 и 6000 кГц

• 8.4.2.14 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если при значениях напряжения сигнала возбуждения ВТП 0,5; 1,0; 2,0; 4,0; 8,0; 16,0 В, отклонение установки напряжения сигнала возбуждения ВТП составляет не более ± 10 % в диапазоне частот от 0,01 до 1000,00 кГц включ. и ± 25 % в диапазоне частот св. 1000 до 6000 кГц.

Подключить ВТП к электронному блоку дефектоскопа.

8.4.3.5 На панели «ЕМ Setup» выбрать параметры в соответствии с используемым преобразователем.

• 8.4.3.6 Нажать кнопку

  ~ для вывода панели «Gates».

• 8.4.3.7 На панели «Gates» установить значение «Оп» для параметра «Gate A Enable», значение «Outside» для параметра «Gate A Logic». Установить значения «10 %» для порогового уровня «Gate А» (параметры «Box Тор», «Box Right» установить со знаком плюс, «Box Bottom», «Box Left» - со знаком минус).

• 8.4.3.8 Установить ВТП на бездефектный участок образца, нажать кнопку

• 8.4.3.9 Провести ВТП по поверхности образца через дефект шириной 0,1 мм и глубиной 0,1 мм.

• 8.4.3.10 Проверить, что амплитуда сигнала превышает пороговый уровень, а уровень шумового сигнала находится ниже порогового уровня. Если амплитуда сигнала от дефекта меньше порогового уровня, увеличить усиление (соответственно увеличив значение параметра «Gain») следующим образом: нажать кнопку ” для вывода панели «ЕМ Setup», на панели «ЕМ Setup» выбрать для изменения параметр «Gain»; и повторить пункты 8.4.3.8 -8.4.3.10.

• 8.4.3.11 Выполнить пункты 8.4.3.1 - 8.4.3.10 со всеми ВТП, входящими в комплект дефектоскопа (три раза с каждым ВТП).

• 8.4.3.12 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если порог чувствительности к определению дефектов типа «пропил» составляет не более 0,1 мм (ширина) и 0,1 мм (глубина).

• 8.4.4 Определение диапазона и абсолютной погрешности измерений

  глубины дефектов по пороговому уровню

  • 8.4.4.1 Нажать кнопку для перехода к главному экрану с приложениями.

  • 8.4.4.2 На главном экране выбрать приложение «Mentor Absolute».

• 8.4.4.3 Нажать кнопку “ для вывода панели «ЕМ Setup» (для появления кнопки необходимо нажать в любую область комплексной плоскости).

• 8.4.4.4 На панели «ЕМ Setup» выбрать параметры в соответствии с используемым преобразователем.

  • 8.4.4.5

  • 8.4.4.6

  Установить ВТП на бездефектный участок образца, нажать кнопку

  Двигая ВТП через все дефекты по поверхности образца и изменяя параметр

  «Phase» на панели «ЕМ Setup», добиться, чтобы вертикальная составляющая сигналов была максимальна (сигналы занимали максимально возможное вертикальное положение как показано на рисунке 3). При необходимости увеличить усиление, изменяя параметр «Gain»

  на панели «ЕМ Setup».

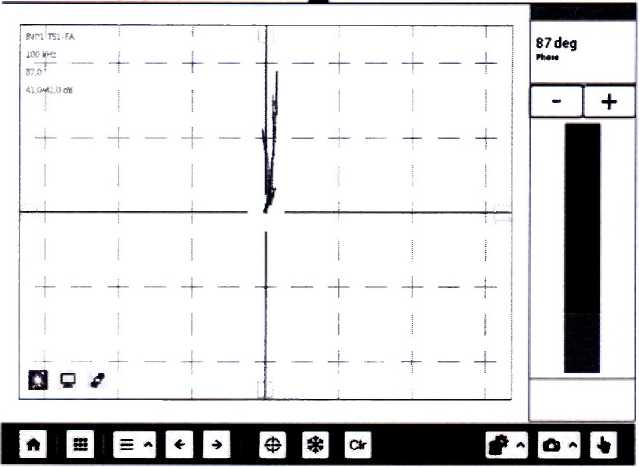

  Рисунок 3

  8.4.4.7

  Нажать кнопку



  для вывода панели «Gates».

• 8.4.4.8 На панели «Gates» установить значение «Оп» для параметра «Gate A Enable», значение «Outside» для параметра «Gate A Logic», значение «40 %» для параметра «Вох Тор».

• 8.4.4.9 Нажать кнопку ™ для вывода панели «ЕМ Setup», затем выбрать параметр «Gain». Изменить значение параметра «Gain», чтобы при проведении ВТП через дефект глубиной 0,7 мм амплитуда сигнала от дефекта превышала пороговый уровень 40 %, но не выходила за пределы экрана (рисунок 4).

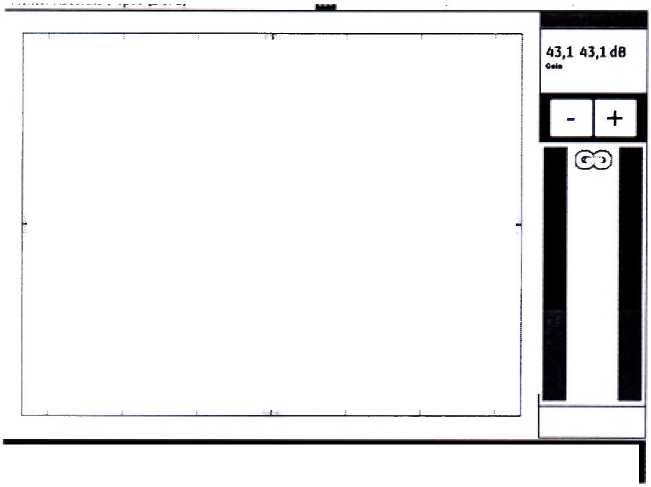

  Рисунок 4

  У А С*	Tj	1                                                i Г + - -’"П; "1
  + - + -	- -j- — -	1 j                                   I                                   i
  		1                                   i
  Во#		i                                                1                                                i



• 8.4.4.10 Нажать кнопку для вывода панели «Display».

• 8.4.4.11 На панели «Display» установить значение «5,0 sec» для параметра «Persistence».

  Ч'

• 8.4.4.12 Установить ВТП на бездефектный участок образца, нажать кнопку

• 8.4.4.13 Провести ВТП через все дефекты по поверхности образца. Нажать кнопку для заморозки сигналов на экране.

• 8.4.4.14 Нажать кнопку для вывода панели «Gates».

• 8.4.4.15 На панели «Gates» подобрать значение для порогового уровня (параметра «Вох Тор»), чтобы оно соответствовало амплитуде сигнала от дефекта глубиной 0,1 мм, как показано на рисунке 5.

11%

■  ’«г

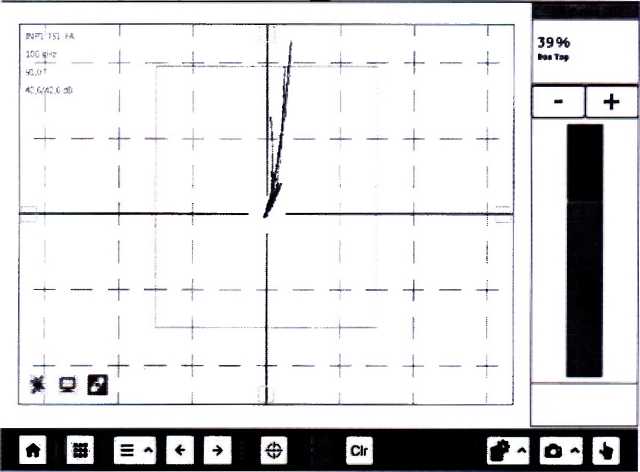

Рисунок 5

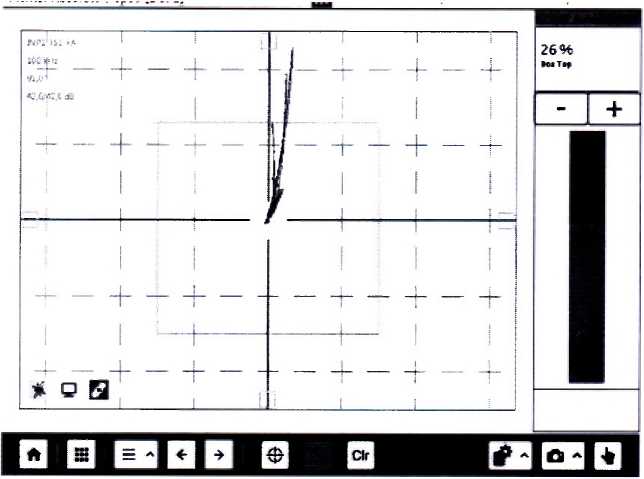

Рисунок 6

Рисунок 7

Рисунок 8

• 8.4.4.17 Рассчитать по формуле значение глубины измеряемого дефекта «0,3 мм»: _{v v} . {Х₃-Х^{В-А)

  (3)

^Л изм ~ ^Л 1 ⁺       „   .       »

С - А

где Xi - действительное значение глубины дефекта «0,1 мм», указанное в свидетельстве о поверке образца, мм;

Хз - действительное значение глубины дефекта «0,5 мм», указанное в свидетельстве о поверке образца, мм;

А - значение амплитуды по пороговому уровню соответствующее дефекту’ «0,1 мм», %; В - значение амплитуды по пороговому уровню соответствующее дефекту «0,3 мм», %; С - значение амплитуды по пороговому уровню соответствующее дефекту «0,5 мм», %.

• 8.4.4.18 Повторить пункт 8.4.4.17 для измеряемого дефекта «0,5 мм» (для дефектов глубиной 0,3; 0,5; 0,7 мм).

• 8.4.4.19 Измерения по пунктам 8.4.4.5 - 8.4.4.18 выполнить пять раз, усреднить результат для каждого измеряемого дефекта.

• 8.4.4.20 Рассчитать абсолютную погрешность измерения глубины дефектов по пороговому уровню по формуле:

АХ=Х_изм-Х_а,                            (4)

где Х_а - действительное значение глубины измеряемого дефекта, указанное в свидетельстве о поверке образца, мм.

• 8.4.4.21 Повторить пункты 8.4.4.5 - 8.4.4.20 для измеряемого дефекта «3,0 мм» (для дефектов глубиной 2,8; 3,0; 3,2 мм). Допускается выбирать дефект с меньшей глубиной (глубины дефектов, применяемых для настройки пороговых уровней, не должны отличаться более 0,5 мм от глубины измеряемого дефекта).

• 8.4.4.22 Измерения согласно пунктам 8.4.4.1 - 8.4.4.21 выполнить со всеми ВТП, входящими в комплект дефектоскопа.

• 8.4.4.23 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если диапазон измерений глубины дефектов по пороговому уровню составляет от 0,3 до 3,0 мм и абсолютная погрешность измерения глубины дефектов по пороговому уровню не превышает ± 0,15 мм.

• 9.1 Результаты поверки заносят в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А к методике поверки.

• 9.2 Положительные результаты поверки оформляются свидетельством о поверке в установленной форме, наносится знак поверки в соответствии с приказом Минпромторга России от 02.07.2015 №1815. Знак поверки наносится на свидетельство о поверке.

• 9.3  Отрицательные результаты поверки оформляются путем выдачи извещения о непригодности средства измерения к дальнейшей эксплуатации в установленной форме в соответствии с приказом Минпромторга России от 02.07.2015 №1815, с указанием причин непригодности.

Разработчики:

Начальник отдела

ФГУП «ВНИИОФИ»

Начальник отдела ФГУП «ВНИИОФИ»

Инженер 2 категории

ФГУП «ВНИИОФИ»

(рекомендуемое)

ПРОТОКОЛ первичной/периоднческой поверки № от «______»______________20 года

Средство измерений:_____________________________________________________________

Серия и номер клейма предыдущей поверки:______________________________________

Заводской номер:________________________________________________________________

Принадлежащее:____________________________________________________________

Поверено в соответствии с методикой поверки:______________________________________

При следующих значениях влияющих факторов: Температура окружающей среды

Атмосферное давление

Относительная влажность

С применением эталонов:_______________________________________________________

Результаты поверки:

• 1 Внешний осмотр____________________________________________________________

• 2 Идентификация программного обеспечения (ПО)___________________________________

• 3 Опробование_______________________________________________________________

• 4 Результаты определения метрологических характеристик:

  Метрологические характеристики	Номинальная величина / погрешность	Измеренное значение

Заключение:_______________________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения
