СОГЛАСОВАНО Первый заместитель генерального директора - заместитель по научной

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ.

КАЛИБРАТОРЫ МНОГОФУНКЦИОНАЛЬНЫЕ 4000R

МЕТОДИКА ПОВЕРКИ

МП-400(Ж-2021

2021

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверки калибраторов многофункциональных 4000R (далее - калибраторы), изготавливаемых фирмой «Transmille Ltd.», Великобритания, находящихся в эксплуатации, а также после хранения и ремонта.
1.2 Интервал между поверками 1 (один) год.
1.3 Методика поверки реализуется посредством методов прямых и косвенных измерений.
1.4 При проведении поверки обеспечена прослеживаемость результатов измерений к: ГЭТ13-01. Государственный первичный эталон единицы электрического напряжения; ГЭТ89-2008. Государственный первичный специальный эталон единицы электрического напряжения в диапазоне частот 10 - 3 • 10⁷ Гц;

ГЭТ4-91. Государственный первичный эталон единицы силы постоянного электрического тока;

ГЭТ182-2010. Государственный первичный специальный эталон единицы импульсного электрического напряжения с длительностью импульса от 4-10’¹¹ до Г10‘⁵ с;

ГЭТ88-2014. Государственный первичный специальный эталон единицы силы электрического тока в диапазоне частот 20 -1 • 10⁶ Гц;

ГЭТ 14-2014. Государственный первичный эталон единицы электрического сопротивления; ГЭТ 153-2012. Государственный первичный эталон единицы электрической мощности в диапазоне частот от 1 до 2500 Гц;

ГЭТ 15-79. Государственный первичный эталон единицы индуктивности;

ГЭТ25-79. Государственный первичный эталон единицы электрической ёмкости; ГЭТ 1-2018. Государственный первичный эталон единиц времени, частоты и национальной шкалы времени.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 — Операции поверки

Наименование операции	Номер пункта методики поверки	Проведение операции при
Наименование операции	Номер пункта методики поверки	первичной поверке или после ремонта	периодической поверке
1	2	3	4
1 Внешний осмотр.	7	+	+
2 Проверка программного обеспечения (далее - ПО)	8	+	+
3 Подготовка к поверке и опробование	9	+	+
4 Определение метрологических характеристик	10	+	+
4.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока	10.1	+	+

Продолжение таблицы 1

Наименование операции	Номер пункта методики поверки	Проведение операции при
Наименование операции	Номер пункта методики поверки	первичной поверке или после ремонта	периодической поверке
1	2	3	4
4.2 Определение абсолютной погрешности воспроизведения напряжения переменного тока	10.2	+	+
4.3 Определение относительной погрешности воспроизведения напряжения постоянного и переменного тока с внешней опцией ЕА3024 (усилитель)	10.3	+	+
4.4 Определение абсолютной погрешности воспроизведения силы постоянного тока	10.4	+	+
4.5 Определение абсолютной погрешности воспроизведения силы постоянного тока с внешней опциейЕА013 (источник пикоамперных токов)	10.5	+	+
4.6 Определение абсолютной погрешности воспроизведения силы переменного тока	10.6	+	+
4.7 Определение погрешности воспроизведения силы тока с внешней опцией ЕА3012А (усилитель)	10.7	+	+
4.8 Определение абсолютной погрешности воспроизведения электрического сопротивления постоянному току	10.8	+	+
4.9 Определение погрешности воспроизведения силы постоянного тока и электрического сопротивления постоянного тока с внешней опцией ЕА008 (модуль измерений пикоамперных токов и больших сопротивлений)	10.9	+	+
4.10 Определение фактического значения коэффициента трансформации измерительного тока с внешней опцией ЕА002 (модуль для поверки токовых клещей)	10.10	+	+

Продолжение таблицы 1

Наименование операции	Номер пункта методики поверки	Проведение операции при
Наименование операции	Номер пункта методики поверки	первичной поверке или после ремонта	периодической поверке
1	2	3	4
4.11 Определение относительной погрешности воспроизведения электрической ёмкости	10.11	+	+
4.12 Определение относительной погрешности воспроизведения индуктивности	10.12	+	+
4.13 Определение относительной погрешности воспроизведения частоты	10.13	+	+
4.14 Определение погрешности измерений и воспроизведения температуры с внешней опцией ЕА001А (опция имитация термопар)	10.14	+	+
4.15 Определение абсолютной погрешности измерений температуры со встроенной опцией PRT (имитация платиновых термометров сопротивления)	10.15	+	+
4.16 Определение относительной погрешности воспроизведения скважности	10.16	+	+
4.17 Определение метрологических характеристик калибраторов со встроенными опциями SCP350 или SCP600 (для поверки осциллографов)	10.17	+	+
4.18 Определение относительной погрешности воспроизведения мощности постоянного и переменного тока. Определение абсолютной погрешности установки угла фазового сдвига (встроенные опции PWRDDS, PWRSINE)	10.18	+	+
4.19 Определение абсолютной погрешности измерений напряжения и силы постоянного тока с внешней опцией ЕА3023	10.19	+	+
4.20 Определение абсолютной погрешности измерений напряжения и силы постоянного тока с внешней опцией ЕА3025А	10.20	+	+

Окончание таблицы 1

Наименование операции	Номер пункта методики поверки	Проведение операции при
Наименование операции	Номер пункта методики поверки	первичной поверке или после ремонта	периодической поверке
1	2	3	4
4.21 Определение метрологических характеристик калибраторов 401 OR, 4015R с внешней опцией ЕА015	10.21	+	+
5 Подтверждение соответствия средства измерений метрологическим требованиям	11	+	+
6 Оформление результатов поверки	12	+	+

2.2 Допускается проведение поверки меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна быть сделана в свидетельстве о поверке на основании заявления владельца средства измерения.
2.3 При получении отрицательных результатов испытаний по любому пункту таблицы 1 калибратор дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

3 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

К СРЕДСТВАМ ПОВЕРКИ

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2 — Средства поверки

Номер пункта документа по поверке

Наименование и тип основного и вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, метрологические и основные технические характеристики средства поверки

10.1,

10.2,

10.4,

10.10,

10.15,
10.16, 10.19

Мультиметр цифровой прецизионный 8508А (диапазон измерений напряжения постоянного тока от 0 до 1050 В, пределы допускаемой погрешности ±(0,0003 -0,0005) %; диапазон измерений напряжения переменного тока от 2 мВ до 1050 В, диапазон частот от 1 Гц до 1 МГц, пределы допускаемой погрешности .±(0,01 - 1) %; диапазон измерений силы постоянного тока от 0 до 20 А, пределы допускаемой погрешности ±(0,001 - 0,04) %; диапазон измерений силы переменного тока от 2 мкА до 20 А, частота 1 Гц - 100 кГц, пределы допускаемой погрешности ±(0,02 - 0,4.0 %); диапазон измерений сопротивления постоянному току от 0 до 2 ГОм, пределы допускае-мой погрешности ±(0,001 - 0,05) %.

5.3.2,

10.12,

10.18

Мультиметр 3458А (диапазон измерений напряжения постоянного тока от 0,1 до 1000 В, пределы допускаемой погрешности ± (0,0008 - 0,001) %; диапазон измерений напряжения переменного тока от 0,01 до 1000 В, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой погрешности ± (0,007 - 0,02) %; диапазон измерений силы постоянного тока от 100 нА до 1 А, пределы допускаемой погрешности ± (0,003 -

	0,011) %); диапазон измерений силы переменного тока от 100 мкА до 1 А, диапазон частот от 10 Гц до 100 кГц, пределы допускаемой погрешности ± 0,002 %; диапазон измерений сопротивления постоянному току от 10 Ом до 1 ГОм, пределы допускаемой погрешности ± (0,001 - 0,05) %); диапазон измерений частоты от 1 Гц до 10 МГц, пределы допускаемой погрешности ± 0,01 %).
10.2	Преобразователь переменного напряжения прецизионный Fluke 792А (диапазон напряжения переменного тока от 2 мВ до 1000 В в диапазоне частот от 10 Гц до 1 МГц, пределы допускаемой абсолютной погрешности: 10 Гц: ±(4,6-1 О’⁶ -0,06), 1 МГц: ±(1,12-Ю’⁵ — 1,184 О”²).
10.3	Киловольтметр спектральный цифровой КВЦ-120 (диапазон входного напряжения постоянного и переменного тока от 0,2 до 120 кВ, пределы допускаемой относительной погрешности ±0,25 %).
10.4	Катушка электрического сопротивления Р310 (воспроизводимое значение сопротивления постоянному току 0,001 Ом, к.т. 0,01)
10.5, 10.9, 10.12	Калибратор-измеритель напряжения и силы тока 6430 (диапазон измерений силы постоянного тока от 1 пА до 100 мА, пределы допускаемой погрешности ± (0,025 - 1) %; диапазон измерений сопротивления постоянному току от 20 Ом до 20 ТОм, пределы допускаемой погрешности ± (0,077 - 2,06) %).
10.7	Шунт переменного тока Fluke А40В (диапазон измерений силы тока от 0,001 до 100 А, частота от 20 Гц до 100 кГц, пределы допускаемой погрешности ±(20-10~* - 90-10’⁴) %.
10.7	Катушка электрического сопротивления Р323 (воспроизводимое значение сопротивления постоянного тока 0,0001 Ом, к.т. 0,05)
10.21	Катушка электрического сопротивления Р322 (воспроизводимое значение сопротивления постоянного тока 0,001 Ом, к.т. 0,002)
10.21	Источник питания постоянного тока PSU7 20-76 (диапазон установки выходного напряжения (0-20) В, пределы допускаемой абсолютной погрешности ±(0,001-U_yct + 40 мВ), диапазон установки выходного тока (0-76) А, пределы допускаемой абсолютной погрешности ±(0,002-1_уст + 228 мА)
10.11, 10.19	Мультиметр цифровой прецизионный 8081-R (диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой погрешности ± 0,0007 %; диапазон измерений силы постоянного тока от 0 до 30 А, пределы допускаемой погрешности ± (0,5 - 0,07) %; диапазон измерений электрического сопротивления постоянному току от 1 Ом до 10 МОм, пределы допускаемой погрешности ±0,0015 %; диапазон измерений напряжения переменного тока от 0 до 1000 В, пределы допускаемой погрешности ± (0,05 - 0,08) %; диапазон частот от 10 Гц до 1 МГц, диапазон измерений силы переменного тока от 0 до 30 А, диапазон частот от 10 Гц до 10 кГц, пределы допускаемой погрешности ± (0,5 - 0,07) %)
10.12	Цифровой измеритель L, С, R Е7-8 (диапазон измерений ёмкости от 10’¹⁴ до 10^л Ф, диапазон измерений индуктивности от 10’⁷ до 10³ Г, пределы допускаемой погрешности ± 0,1 %)
10.14, 10.17, 10.18, 10.19	Частотомер универсальный CNT-91 (диапазон измерений частот от 10’³ до 3 • 10⁸ Гц, пределы допускаемой погрешности ± (2 • 10’⁷) %.
10.14	Стандарт частоты рубидиевый FS725 (номинальные значения частоты 1 Гц, 5 МГц, 10 МГц, пределы допускаемой погрешности ± (5 • 10’¹¹) %).
10.10, 10.20, 10.21	Калибратор многофункциональный 3041R (диапазон воспроизведения напряжения постоянного тока от 0 до 1000 В, пределы допускаемой погрешности ±((25-30)-Ю^-Цуст +(3,6-4000)-1О’⁶); диапазон воспроизведения напряжения переменного тока от 0 до 1000 В в диапазоне частот от 10 Гц до 500 кГц, пределы допускаемой погрешности ±((0,04-0,8)-10’²-U_yCT +(20-1 O’MOO-10'³); диапазон воспроизведения

силы постоянного тока от 1 мкА до 30 А, пределы допускаемой погрешности ±((0,008-0,004)-10'²-1_уст +(0,03-350)-1О'¹²); диапазон воспроизведения силы переменного тока от 1 мкА до 70 А в диапазоне частот 10 Гц-10 кГц, пределы допускаемой погрешности ±((0,06-0,8)-10'²-1_УСг +(0,25-4000)-1О'¹).

10.10

Пояс токоизмерительный Fluke i2000 Flex (диапазон измерений силы переменного тока от 0 до 2000 А, диапазон частот от 45 до 65 Гц, пределы допускаемой абсолютной погрешности ±(0,01-1), где I — верхняя граница диа-пазона измерений).

3.2 Вместо указанных в таблице средств поверки разрешается применять другие приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.
3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИХ ПОВЕРКУ

4.1 Поверка должна осуществляться лицами со средним или высшим техническим образованием, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже третьей.
4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с руководством по эксплуатации и документацией по поверке.

5 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей", а также, изложенные в руководстве по эксплуатации калибратора, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

от 18 до 28; от 30 до 80;

от 84 до 106; от 206 до 244;

от 49 до 51.

• функционирование органов управления и коммутации;
• чистоту гнезд, разъемов и клемм;
• состояние соединительных проводов и кабелей;
• состояние лакокрасочных покрытий и четкость маркировки;
• наличие предохранителей и их соответствие номиналу;
• отсутствие внутри прибора незакрепленных предметов.

Калибраторы, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

8 ПРОВЕРКА ПО

8.1 Номер версии встроенного ПО (не ниже не ниже 13.1.10) должен высвечиваться на индикаторе калибратора при его включении. Для проверки соответствия сравнивается номер версии, высвечиваемый на индикаторе калибратора, с номером версии, указанном в таблицах 52-55.

Для подтверждения соответствия внешнего ПО на компьютере перейти к папке с программой обозначенной в таблицах 52-55, щелкнуть правой кнопкой мыши по проверяемому файлу (или нажать Alt+Enter) и в контекстном меню выбрать «свойства», перейти на вкладку «версия» и сравнить номер версии с указанным в таблицах 52-55, затем перейти на вкладку «контрольные суммы» и сравнить контрольную сумму исполняемого кода (CRC32) с указанной в таблицах 52-55 (для проверки контрольной суммы должна быть установлена соответствующая программа, например HashTab http://beeblebrox.org/).

8.2 Результаты поверки считать положительными, если номер версии встроенного ПО калибратора не меньше номера версии, указанного в таблицах 52-55.

9 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ

9.1 Подготовка к поверке

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• выдержать калибратор в условиях, указанных в п.4.1, в течение 8 ч;
• выполнить операции, оговоренные в руководстве по эксплуатации на калибратор, по его подготовке к измерениям;
• выполнить операции, оговоренные в технической документации на применяемые средства поверки, по их подготовке к измерениям;
• осуществить предварительный прогрев приборов для установления их рабочего режима.

9.2 Опробование
- 9.2.1 Произвести опробование работы калибратора для оценки его исправности.
- 9.2.2 При опробовании калибратора проверяется правильность прохождения встроенной тестовой программы на отсутствие индицируемых ошибок.
- 9.2.3 Тестовая программа выполняется автоматически после включения прибора.
- 9.2.4 Калибраторы, не прошедшие тест, бракуются и направляются в ремонт.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

10.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока

Определение абсолютной погрешности воспроизведения напряжения постоянного тока проводить методом прямых измерений с помощью мультиметра цифрового прецизионного 8508А (далее - мультиметр 8508А).

Поверку проводить в следующей последовательности:

- соединить клеммы калибратора «VOLTAGE» с клеммами «ВХОД» мультиметра 8508А в соответствии с рисунком 1;
- установить на калибраторе режим источника калиброванных напряжений постоянного тока. В меню калибратора выбрать режим «VOLTS» и «DC»;
- установить на мультиметре 8508А режим измерений напряжения постоянного тока;
- установить ноль для всех диапазонов.
- провести измерения на отметках, приведенных в таблице 3.

Измерения для основного диапазона (2 - 20 В) проводят для положительной и отрицательной полярности выходного сигнала.

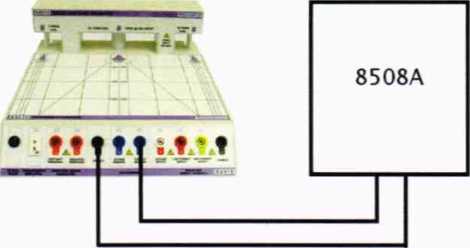

Рисунок 1 - Схема соединения приборов

Таблица 3 — Проверяемые отметки при определении погрешности воспроизведения

напряжения постоянного тока

	отО до 199 мВ включ.	от 0,2 до 1,99 В включ.	от 2 до 19,9 В включ.	от 20 до 199 В включ.	от 200 до 1000 В
Проверяемые отметки	0 мВ	0,2 В	2В	20 В	200 В
	50 мВ	0,5 В	5В	50 В	250 В
	100 мВ	1,0 В	10 В	100 В	500 В
	150 мВ	1,5 В	15В	150 В	750 В
	190 мВ	1,9 В	19 В	190 В	990 В
	199 мВ	1,99 В	19,9 В	199 В	1000 В
			-19,9 В
			-19 В
			-15 В
			-10 В
			-5 В
			-2 В

Результаты измерений воспроизводимых значений напряжения постоянного тока калибраторов многофункциональных 4010R записать в таблицу 4.

Результаты измерений воспроизводимых значений напряжения постоянного тока калибраторов многофункциональных 4015R записать в таблицу 5.

Таблица 4 - Результаты измерений воспроизводимых значений напряжения постоянного

тока калибратора 4010R
Проверяемые отметки	Результат измерений, В	Нижняя граница допускаемого значения напряжения постоянного тока, В	Верхняя граница допускаемого значения напряжения постоянного тока, В	Заключение от соответствии
1	2	3	4	5
от 0 до 199 мВ включ.
0 мВ		-0,002 мВ	0,002 мВ
50 мВ		49,99725 мВ	50,00275 мВ
100 мВ		99,9965 мВ	100,0035 мВ
150 мВ		149,99575 мВ	150,00425 мВ
190 мВ		189,99515 мВ	190,00485 мВ
199 мВ		198,995 мВ	199,005 мВ
от 0,2 до 1,99 В включ.
0,2		0,1999957	0,2000043
0,5		0,499993	0,500007
1,0		0,9999885	1,0000115
1,5		1,499984	1,500016
1,9		1,899904	1,900196
1,99		1,9899796	1,9900204
от 2 до 19,9 В включ.
2		1,99996	2,000040
5		4,999936	5,000064
10		9,999896	10,000104
15		14,999856	15,000144
19		18,999824	19,000176
19,9		19, 899817	20,000184
-19,9		-20,000184	-19, 899817
-19		-19,000176	-18,999824
-15		-15,000144	-14,999856
-10		-10,000104	-9,999896
-5		-5,000064	-4,999936
-2		-2,000040	-1,99996

Проверяемые отметки	Результат измерений, В	Нижняя граница допускаемого значения напряжения постоянного тока, В	Верхняя граница допускаемого значения напряжения постоянного тока, В	Заключение от соответствии
1	2	3	4	5
от 20 до 199 В включ.
20		19,99952	20,00048
50		49,99916	50,00084
100		99,99856	100,00144
150		149,99796	150,00204
190		189,99748	190,00252
199		198,9974	199,0026
от 200 до 1000В
200 В		199,9952	200,0048
500 В		499,9916	500,0084
750 В		749,9886	750,0114
990 В		989,98572	990,01428
1000 В		999,9856	1000,0144

Таблица 5 - Результаты измерений воспроизводимых значений напряжения постоянного тока калибратора 4015R __________________________________________________

Проверяемые отметки	Результат измерений, В	Нижняя граница допускаемого значения напряжения постоянного тока, В	Верхняя граница допускаемого значения напряжения постоянного тока, В	Заключение от соответствии
1	2	3	4	5
от 0 до 199 мВ включ.
0 мВ		-0,003 мВ	0,003 мВ
50 мВ		49,99875 мВ	50,00425 мВ
100 мВ		99,9945 мВ	100,0055 мВ
150 мВ		149,99325 мВ	150,00675 мВ
190 мВ		189,99225 мВ	190,00775 мВ
199 мВ		198,992 мВ	199,008 мВ
от ОД до 1,99 В включ.
0,2		0,199994	0,200006
0,5		0,4999895	0,500105
1,0		0,999982	1,000018
1,5		1,4999745	1,5000255
1,9		1,89685	1,90315
1,99		1,9899552	1,9900448
от 2 до 19,9 В включ.

Проверяемые отметки	Результат измерений, В	Нижняя граница допускаемого значения напряжения постоянного тока, В	Верхняя граница допускаемого значения напряжения постоянного тока, В	Заключение от соответствии
1	2	3	4	5
2		1,99994	2,00006
5		4,999895	5,000105
10		9,99982	10,00018
15		14,999775	15,000255
19		18,999685	19,000315
19,9		19,8996715	19,9003285
-19,9		-19,9003285	-19,8996715
-19		-19,000315	-18,999685
-15		-15,000255	-14,999775
-10		-10,00018	-9,99982
-5		-5,000105	-4,999895
-2		-2,00006	-1,99994
от 20 до 199 В включ.
20 В		19,9993	20,0007
50 В		49,9987	50,0013
100 В		99,9977	100,0023
150 В		149,9967	150,0033
190 В		189,9959	190,0041
199 В		198,99572	199,00428
от 200 до 1000 В
200 В		199,993	200,007
500 В		499,987	500,013
750 В		749,982	750,018
990 В		989,9772	990,0228
1000 В		999,977	1000,023

Результаты поверки калибратора 401 OR считать положительными, если воспроизводимые значения напряжения постоянного тока находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 4, то есть значения абсолютной погрешности воспроизведения напряжения постоянного тока находятся в допускаемых пределах.

Результаты поверки калибратора 4015R считать положительными, если воспроизводимые значения напряжения постоянного тока находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 5, то есть значения абсолютной погрешности воспроизведения напряжения постоянного тока находятся в допускаемых пределах.

10.2 Определение абсолютной погрешности воспроизведения напряжения переменного тока

Определение абсолютной погрешности воспроизведения напряжения переменного тока проводить с помощью преобразователя переменного напряжения прецизионного Fluke 792А, мультиметра 8508А, мультиметра 3458А, подключённых по схеме рисунка 2.

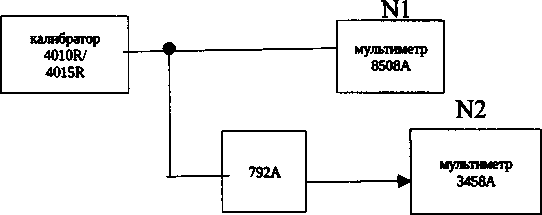

Рисунок 2 — Схема подключения приборов

Подготовить поверяемый калибратор к работе в режиме источника напряжения переменного тока. Установить мультиметры в режим измерений постоянного напряжения.

Соединить клеммы калибратора «VOLTAGE» с входными клеммами преобразователя 792А. В меню калибратора выбрать режим «VOLTS» и «АС».

Для калибраторов 4010R провести измерения на отметках, приведенных в таблице 6.

Для калибраторов 4015R провести измерения на отметках, приведенных в таблице 7. Таблица 6 - Проверяемые отметки при определении погрешности воспроизведения

напряжения переменного тока калибратора 4010R
	от 1 до 199 мВ включ.	от 0,2 до 1,99 В включ.	от 2 до 19,9 В включ.	от 20 до 199 В включ.	от 200 до 1000 В
	1 мВ	0,2	2	20	200
	100 мВ	1,0	10	100	500
	150 мВ	1,5	15	150	700
	199 мВ	1,9	19,9	199	1000
Частота переменного тока для каждой проверяемой отметки, кГц	0,01; 0,045; 1; 20; 100; 500	0,01; 0,045; 1; 20; 100; 500; 1000	0,01; 0,045; 1; 20; 100	0,03; 0,045; 1; 10; 40; 100	0,03; 0,045; 1; 10; 20

Таблица 7 -Проверяемые отметки при определении погрешности воспроизведения напряжения переменного тока калибратора 4015R

	от 1 до 199 мВ включ.	от 0,2 до 1,99 В включ.	от 2 до 19,9 В включ.	от 20 до 199 В включ.	от 200 до 1000 В
	1 мВ	0,2	2	20	200
	100 мВ	1,0	10	100	500
	150 мВ	1,5	15	150	700
	199 мВ	1,99	19,9	199	1000
Частота переменного тока для каждой проверяемой отметки, кГц	0,01; 0,045; 1; 10; 20; 50; 100; 500	0,01; 0,045; 1; 10; 20; 50; 100; 500	0,01; 0,045; 1; 10; 20; 50; 100	0,03; 0,045; 1; 10; 20; 40; 100	0,03; 0,045; 1; 5; 10

Поверку проводить в следующей последовательности.

Задать на поверяемом калибраторе значение переменного напряжения 100 мВ 10 Гц. Записать показание мультиметра 3458А N2 (значение напряжения постоянного тока. Перевести поверяемый калибратор в режим воспроизведения напряжения постоянного тока Регулировкой калибратора добиться такого же показания на мультиметре N2. Зафиксировать показание Ui+.

Поменять полярность поверяемого калибратора, записать показание Ui„

Найти Urme по формуле (1):

Urme = (U₁₊ + Ui.)/2. (1)

Записать Urme в таблицы 8 и 9.

Подобную операцию провести на всех отметках в соответствии с таблицами 6 и 7. Результаты измерений для калибратора 4010R записать в таблицу 8.

Результаты измерений для калибратора 4015R записать в таблицу 9.

Таблица 8 - Результаты измерений воспроизводимых значений напряжения переменного тока калибратора 4010R

Установленное		Показание	Нижняя граница	Верхняя граница	Заключение
			допускаемого	допускаемого	о
значение		мультиметра	значения, В	значения, В	соответствии
1		2	3	4	5
от 1 до 199 мВ включ.
1 мВ	10 Гц		0,0009842	0,0010158
1 мВ	45 Гц		0,0009842	0,0010158
1 мВ	1 кГц		0,0009848	0,00101516
1 мВ	20 кГц		0,0009718	0,0010282
1 мВ	100 кГц		0,000959	0,001041
1 мВ	500 кГц		0,000896	0,001104
100 мВ	10 Гц		0,099905	0,100095
100 мВ	45 Гц		0,099905	0,100095
100 мВ	1 кГц		0,099969	0,100031
100 мВ	20 кГц		0,099952	0,100048
100 мВ	100 кГц		0,09986	0,100014
100 мВ	500 кГц		0,09959	0,100041
150 мВ	10 Гц		0,149865	0,150135
150 мВ	45 Гц		0,149865	0,150135
150 мВ	1 кГц		0,149961	0,150039
150 мВ	20 кГц		0,149942	0,150048
150 мВ	100 кГц		0,14981	0,15019
150 мВ	500 кГц		0,14930	0,15070
199 мВ	10 Гц		0,198826	0,199174
199 мВ	45 Гц		0,198826	0,199174
199 мВ	1 кГц		0,198942	0,199058
199 мВ	20 кГц		0,199932	0,199068
199 мВ	100 кГц		0,19876	0,19924
199 мВ	500 кГц		0,198104	0,199896

Установленное значение		Показание мульти-метра	Нижняя граница допускаемого значения, В	Верхняя граница допускаемого значения, В	Заключение о соответствии
1		2	3	4	5
от 0,2 до 1,99 В включ.
0,2 В	10 Гц		0,19972	0,20028
0,2 В	45 Гц		0,19972	0,20028
0,2 В	1 кГц		0,199848	0,200152
0,2 В	20 кГц		0,199778	0,200222
0,2 В	100 кГц		0,19957	0,20043
0,2 В	500 кГц		0,19895	0,20105
0,2 В	1 МГц		0,19895	0,20105
1 В	10 Гц		0,99932	1,00068
1В	45 Гц		0,99932	1,00068
1В	1 кГц		0,99972	1,00028
1В	20 кГц		0,99961	1,00039
1 В	100 кГц		0,99905	1,00095
1В	500 кГц		0,99665	1,00345
1В	1 МГц		0,99665	1,00345
1,5 В	10 Гц		1,49907	1,50093
1,5 В	45 Гц		1,49907	1,50093
1,5 В	1 кГц		1,49964	1,50036
1,5 В	20 кГц		1,499505	1,500495
1,5 В	100 кГц		1,49872	1,50128
1,5 В	500 кГц		1,49505	1,50495
1,5 В	1 МГц		1,49505	1,50495
1,99 В	10 Гц		1,98882	1,99118
1,99 В	45 Гц		1,98882	1,99118
1,99 В	1 кГц		1,989562	1,990438
1,99 В	20 кГц		1,989402	1,990598
1,99 В	100 кГц		1,98841	1,99159
1,99 В	500 кГц		1,98358	1,99642
1,99 В	1 МГц		1,98358	1,99642
от 2 до 19,9 В включ.
2В	10 Гц		1,9974	2,0026
2В	45 Гц		1,9974	2,0026
2В	1 кГц		1,99868	2,00132
2В	20 кГц		1,99798	2,00202
2В	100 кГц		1,9958	2,0042
10 В	10 Гц		9,9934	10,0066
10 В	45 Гц		9,9934	10,0066
10 В	1 кГц		9,9974	10,0026

Установленное значение		Показание мультиметра	Нижняя граница допускаемого значения, В	Верхняя граница допускаемого значения, В	Заключение о соответствии
1		2	3	4	5
10В	20 кГц		9,9963	10,0037
10 В	100 кГц		9,991	10,009
15 В	10 Гц		14,9909	15,0091
15В	45 Гц		14,9909	15,0091
15В	1 кГц		14,9966	15,0034
15В	20 кГц		14,99525	15,00475
15 В	100 кГц		14,988	15,012
19,9 В	10 Гц		19,88845	19,91155
19,9В	45 Гц		19,88845	19,91155
19,9В	1 кГц		19,89582	19,90418
19,9В	20 кГц		19,89422	19,90578
19,9 В	100 кГц		19,88506	19,91494
от 20 до 199 В включ.
20 В	30 Гц		19,97	20,03
20 В	45 Гц		19,97	20,03
20 В	1 кГц		19,985	20,015
20 В	10 кГц		19,98	20,02
20 В	40 кГц		19,964	20,036
20 В	100 кГц		19,91	20,09
100 В	30 Гц		99,93	100,07
100 В	45 Гц		99,93	100,07
100 В	1 кГц		99,973	100,027
100 В	10 кГц		99,964	100,036
100 В	40 кГц		99,94	100,06
100 В	100 кГц		99,75	100,25
150 В	30 Гц		149,905	150,095
150 В	45 Гц		149,905	150,095
150 В	1 кГц		149,9655	150,0345
150 В	10 кГц		149,954	150,046
150 В	40 кГц		149,925	150,075
150 В	100 кГц		149,65	150,35
199 В	30 Гц		198,88	199,12
199 В	45 Гц		198,88	199,12
199 В	1 кГц		198,958	199,042
199 В	10 кГц		198,944	199,056
199 В	40 кГц		198,91	199,09
199 В	100 кГц		198,55	199,45
от 200 до 1000 В
200 В	30 Гц		199,69	200,31
200 В	45 Гц		199,69	200,31
200 В	1 кГц		199.9	200.1
200 В	10 кГц		199,83	200,17
200 В	20 кГц		199,74	200,26

Установленное значение		Показание мультиметра	Нижняя граница допускаемого значения, В	Верхняя граница допускаемого значения, В	Заключение
					о соответ-
					ствии
1		2	3	4	5
500 В	30 Гц		499,525	500,475
500 В	45 Гц		499.525	500.475
500 В	1 кГц		499,84	500,16
500 В	10 кГц		499.755	500.245
500 В	20 кГц		499,65	500,35
700 В	30 Гц		699.415	700.585
700 В	45 Гц		699,415	700,585
700 В	1 кГц		699.81	700.19
700 В	10 кГц		699.705	700.295
700 В	20 кГц		699.59	700.41
1000 В	30 Гц		999.25	1000,75
1000 В	45 Гц		999.25	1000.75
1000 В	1 кГц		999.74	1000.26
1000 В	10 кГц		999.63	1000.37
1000 В	20 кГц		999.5	1000.5

Таблица 9 — Результаты измерений напряжения переменного тока калибраторов многофункциональных 4015R

Установленное значение		Показание мультиметра	Нижняя граница допускаемого значения, В	Верхняя граница допускаемого значения, В	Заключение о соответствии
i		2	3	4	5
от 1 до 199 мВ включ.
1 мВ	10 Гц		0,0009743	0,0010257
1 мВ	1 кГц		0,0009718	0,00102825
1 мВ	10 кГц		0,0009718	0,00102825
1 мВ	20 кГц		0,0009644	0,0010356
1 мВ	50 кГц		0,000959	0,001041
1 мВ	100 кГц		0,0009468	0,0010532
1 мВ	500 кГц		0,000695	0,001305
100 мВ	10 Гц		0,099905	0,100095
100 мВ	1 кГц		0,099947	0,100053
100 мВ	10 кГц		0,099947	0,100053
100 мВ	20 кГц		0,099905	0,100095
100 мВ	50 кГц		0,09986	0,10014
100 мВ	100 кГц		0,09963	0,10037
150 мВ	10 Гц		0,14987	0,15013
150 мВ	45 Гц		0,14987	0,15013
150 мВ	1 кГц		0,1499345	0,1500655
150 мВ	10 кГц		0,1499345	0,1500655
150 мВ	20 кГц		0,149875	0,150125
150 мВ	50 кГц		0,14981	0,15019
150 мВ	100 кГц		0,14947	0,15053
150 мВ	500 кГц		0,14895	0,15105
199 мВ	10 Гц		0,198836	0,199164
199 мВ	45 Гц		0,198836	0,199164
199 мВ	1 кГц		0,198922	0,199078
199 мВ	10 кГц		0,198922	0,199078

Установленное значение		Показание мультиметра	Нижняя граница допускаемого значения, В	Верхняя граница допускаемого значения, В	Заключение о соответствии
I		2	3	4	5
199 мВ	20 кГц		0,198846	0,199154
199 мВ	50 кГц		0,198761	0,199239
199 мВ	100 кГц		0,198313	0,199687
199 мВ	500 кГц		0,1987	0,2003
от 0,2 до 1,99 В включ.
0,2 В	10 Гц		0,19983	0,20017
0,2 В	45 Гц		0,19983	0,20017
0,2 В	1 кГц		0,19987	0,20013
0,2 В	10 кГц		0,19987	0,20013
0,2 В	20 кГц		0,19979	0,20021
0,2 В	50 кГц		0,19967	0,20033
0,2 В	100 кГц		0,19908	0,20092
0,2 В	500 кГц		0,1983	0,2017
1 В	10 Гц		0,99943	1,00057
1 В	45 Гц		0,99943	1,00057
1 В	1 кГц		0,99967	1,00033
1В	10 кГц		0,99967	1,00033
1В	20 кГц		0,99927	1,00073
1В	50 кГц		0,99895	1,00105
1 В	100 кГц		0,9974	1,0026
1 В	500 кГц		0,9947	1,0053
1,5 В	10 Гц		1,49918	1,50082
1,5 В	45 Гц		1,49918	1,50082
1,5 В	1 кГц		1,499545	1,500455
1,5 В	10 кГц		1,499545	1,500455
1,5 В	20 кГц		1,498945	1,501055
1,5 В	50 кГц		1,4985	1,5015
1,5 В	100 кГц		1,49635	1,50365
1,5 В	500 кГц		1,49245	1,50755
1,99 В	10 Гц		1,98898	1,99102
1,99 В	45 Гц		1,98898	1,99102
1,99 В	1 кГц		1,989422	1,990578
1,99 В	10 кГц		1,989422	1,990578
1,99 В	20 кГц		1,989276	1,990724
1,99 В	50 кГц		1,98806	1,99194
1,99 В	100 кГц		1,9853	1,9947
1,99 В	500 кГц		1,9802	1,9998
от 2 до 19,9 В включ.
2В	10 Гц		1,9982	2,0018
2В	45 Гц		1,9982	2,0018
2В	1 кГц		1,9988	2,0012
2В	10 кГц		1,9988	2,0012
2В	20 кГц		1,9979	2,0021
2В	50 кГц		1,9974	2,0026
2В	100 кГц		1,994	2,006
10 В	10 Гц		9,9942	10,0058
10 В	45 Гц		9,9942	10,0058
10 В	1 кГц		9,9968	10,0032
10 В	10 кГц		9,9968	10,0032
10 В	20 кГц		9,9927	10,0073
10 В	50 кГц		9,9902	10,0098
10 В	100 кГц		9,9772	10,0228
15В	10 Гц		14,9917	15,0083
15В	45 Гц		14,9917	15,0083

Установленное значение		Показание мультиметра	Нижняя граница допускаемого значения, В	Верхняя граница допускаемого значения, В	Заключение о соответ-ствии
1		2	3	4	5
15 В	1 кГц		14,99555	15,00445
15 В	10 кГц		14,99555	15,00445
15 В	20 кГц		14,98945	15,01055
15 В	50 кГц		14,9857	15,0143
15 В	100 кГц		14,9667	15,0333
19,9 В	10 Гц		19,88925	19,91075
19,9 В	45 Гц		19,88925	19,91075
19,9 В	1 кГц		19,89432	19,90568
19,9 В	10 кГц		19,89432	19,90568
19,9 В	20 кГц		19,8863	19,9137
19,9 В	50 кГц		19,8813	19,9187
19,9 В	100 кГц		19,8564	19,9436
от:			!0 до 199 В включ.
20 В	30 Гц		19,985	20,015
20 В	45 Гц		19,985	20,015
20 В	1 кГц		19,9815	20,0185
20 В	10 кГц		19,9815	20,0185
20 В	20 кГц		19,975	20,025
20 В	40 кГц		19,972	20,028
20 В	100 кГц		19,888	20,112
100 В	30 Гц		99,945	100,055
100 В	45 Гц		99,945	100,055
100 В	1 кГц		99,9375	100,0625
100 В	10 кГц		99,9375	100,0625
100В	20 кГц		99,915	100,085
100В	40 кГц		99,9	100,1
100В	100 кГц		99,72	100,28
150 В	30 Гц		149,92	150,08
150 В	45 Гц		149,92	150,08
150 В	1 кГц		149,91	150,09
150 В	10 кГц		149,91	150,09
150 В	20 кГц		149,88	150,12
150 В	40 кГц		149,855	150,145
150 В	100 кГц		149,615	150,385
199 В	30 Гц		198,886	199,114
199 В	45 Гц		198,886	199,114
199 В	1 кГц		198,883	199,117
199В	10 кГц		198,883	199,117
199В	20 кГц		198,841	199,159
199В	40 кГц		198,801	199,199
199В	100 кГц		198,512	199,488
от 200 до 1000 В
200 В	30 Гц		199,79	200,21
200 В	45 Гц		199,79	200,21
200 В	1 кГц		199,87	200,13
200 В	5 кГц		199,82	200,18
200 В	10 кГц		199,77	200,23
500 В	30 Гц		499,625	500,375
500 В	45 Гц		499,625	500,375
500 В	1 кГц		499,705	500,295
500 В	5 кГц		499,58	500,42
500 В	10 кГц		499,485	500,515
700 В	30 Гц		699,515	700,485
700 В	45 Гц		699,515	700,485

Установленное значение		Показание мультиметра	Нижняя граница допускаемого значения, В	Верхняя граница допускаемого значения, В	Заключение
					о COOT-
					ветствии
1		2	3	4	5
700 В	1 кГц		699,595	700,405
700 В	5 кГц		699,42	700,58
700 В	10 кГц		699,295	700,705
1000 В	30 Гц		999,35	1000,65
1000 В	45 Гц		999,35	1000,75
1000 В	1 кГц		999,43	1000,67
1000 В	5 кГц		999,18	1000,82
1000 В	10 кГц		999,01	1000,99

Результаты поверки калибратора 401 OR считать положительными, если воспроизводимые значения напряжения переменного тока находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 8, то есть значения абсолютной погрешности воспроизведения напряжения переменного тока находятся в допускаемых пределах.

Результаты поверки калибраторов 4015R считать положительными, если воспроизводимые значения напряжения переменного тока находятся в допускаемых пределах, указанных в графах 3-4 таблицы 9, то есть значения абсолютной погрешности воспроизведения напряжения переменного тока находятся в допускаемых пределах.

10.3 Определение относительной погрешности воспроизведения напряжения постоянного и переменного тока с внешней опцией ЕА3024 (усилитель)

Определение погрешности воспроизведения напряжения постоянного и переменного тока с внешней опцией ЕА3024 (усилитель) проводить с помощью киловольтметра спектрального цифрового КВЦ-120 (далее — киловольтметр КВЦ-120).

Поверку проводить в следующей последовательности.

Соединить выходные клеммы усилителя ЕА3024 с входными клеммами делителя высоковольтного из состава киловольтметра КВЦ-120, выходные клеммы делителя соединить с входными клеммами измерительного блока киловольтметра КВЦ-120 в соответствии с рисунком 3.

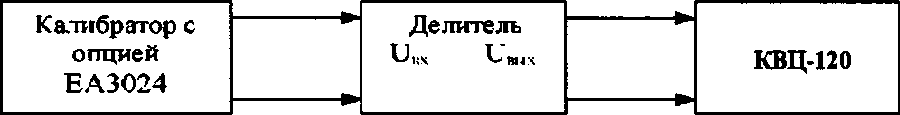

Рисунок 3 — Схема соединения приборов

Провести измерения напряжения постоянного тока, устанавливая значения напряжения на выходе усилителя калибратора U_yCT 2 кВ, 5 кВ, 10 кВ.

Провести измерения напряжения переменного тока, устанавливая следующие значения напряжения на выходе усилителя калибратора Uy_CT: 1 кВ, 3 кВ, 5 кВ при частоте переменного напряжения 50 Гц.

Для каждого установленного значения провести измерение напряжения U_H3Mкиловольтметром КВЦ-120 в соответствии с описанием в паспорте.

Результаты измерений и вычислений записать в таблицу 10.

Таблица 10 - Результаты измерений напряжения постоянного и переменного тока калибраторов с внешней опцией ЕА3024

	Заданные значения		Результаты измерений, кВ	Нижняя граница допускаемого значения напряжения, кВ	Верхняя граница допускаемого значения напряжения, кВ	Заключение о соответствии
	Напряжение, кВ	Частота, Гц	Результаты измерений, кВ	Нижняя граница допускаемого значения напряжения, кВ	Верхняя граница допускаемого значения напряжения, кВ	Заключение о соответствии
1	2	3	4	5	6	7
DC	2	-		1,99	2,01
	5	-		4,975	5,025
	10	-		9,95	10,05
АС	1	50		0,995	1,005
	3	50		2,985	3,015
	5	50		4,975	5,025

Результаты поверки считать положительными, если измеренные значения напряжения постоянного и переменного тока при использовании калибраторов с внешней опцией ЕА3024 находятся в допускаемых пределах, указанных в графах 5 и 6 таблицы 10, то есть значения относительной погрешности воспроизведения напряжения постоянного и переменного тока находятся в допускаемых пределах.

10.4 Определение абсолютной погрешности воспроизведения силы постоянного тока

10.4.1 Определение погрешности воспроизведения силы постоянного тока до 20 А определяют методом прямых измерений с помощью мультиметра 8508А в режиме измерений силы постоянного тока, подключенных по схеме рисунка 4.

Поверку проводить в следующей последовательности.

Подготовить калибратор к работе в режиме источника силы постоянного тока.

Соединить клеммы калибратора «CURRENT» с входными клеммами мультиметра 8508А в соответствии с рисунком 4. Выбрать в меню калибратора «AMPS» и «DC».

Рисунок 4 - Структурная схема соединения приборов

Перевести мультиметр 8508А в режим измерений силы постоянного тока.

Измерения для основного поддиапазона (2 - 20 мА) проводятся для прямого и обратного направления тока в измерительной цепи.

Выполнить установку нуля перед началом измерений.

Проверяемые отметки воспроизведения силы постоянного тока для поверки калибратора 4010R указаны в таблице 11.

Проверяемые отметки воспроизведения силы постоянного тока для поверки калибратора 4015R указаны в таблице 12.

Таблица 11 - Проверяемые отметки воспроизведения силы постоянного тока для поверки калибратора 4010R

Поддиапазоны	от Одо 199 мкА включ.	от 0,2 до 1,99 мА вкдюч.	от 2 до 19,9 мА включ.	от 20 до 199,9 мА включ.	от 0,2 до 1,99 А включ.	от 2 до 19,9 А включ.	от 20 до 30 А
Прове-ряемые отметки	0	0,2	2	20	0,2	2,0	20
	100	1,0	10	100	1,0	10,0	25
	150	1,5	15	150	1,5	15,0	27
	199	1,99	19,9	199,9	1,99	19,9	30
	-	-	-19,9	-	-	-	-
	-	-	-15	-	-	-	-
	-	-	-10	-	-	-	-
	-	-	-2	-	-	-	-

Таблица 12 - Проверяемые отметки воспроизведения силы постоянного тока для поверки калибратора 4015R -

Подциа пазоны	отО до 199 мкА включ.	от 0,2 до 1,99 мА включ.	от 2 до 19,9 мА включ.	от 20 до 199,9 мА включ.	от 0,2 до 1,99 А включ.	от 2 до 30 А
Проверя-емые отметки	0	0,25	2,5	20,5	0,25	3,0
	100	1,0	10	100	1,0	15,0
	150	1,5	15	150	1,5	20,0
	199	1,99	19,9	199,9	1,99	20,0
	-	-	-19,9	-	-	21,0
	-	-	-15	-	-	25,0
	-	-	-10	-	-	27,0
	-	-	-2,5	-	-	30,0

Результаты поверки калибратора 401 OR в режиме воспроизведения силы постоянного тока записать в таблицу 13.

Результаты поверки калибратора 4015R в режиме воспроизведения силы постоянного тока записать в таблицу 14.

10.4.2 Погрешность воспроизведения силы постоянного тока свыше 20 А до 30 А определяют методом косвенных измерений с помощью мультиметра 8508А и катушки электрического сопротивления Р310 номиналом 0,001 Ом, подключенных по схеме рисунка 5.

Поверку проводить в следующей последовательности.

Подготовить калибратор к работе в режиме источника постоянного тока.

Перевести мультиметр 8508А в режим измерения напряжения постоянного тока. Подготовить катушку электрического сопротивления РЗ10 (далее - мера Р310).

Соединить клеммы калибратора «HIGH CURRENT» с токовыми клеммами меры Р310, потенциальные клеммы меры Р310 соединить с входными клеммами «Lo и Hi» мультиметра 8508А в соответствии с рисунком 5.

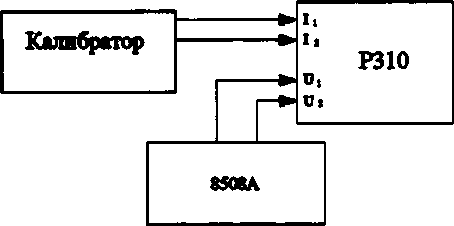

Рисунок 5 - Схема соединения при определении воспроизводимых значений силы постоянного тока свыше 20 А

Рассчитать значения силы постоянного тока 1р, измеренные косвенным методом, по формуле (2):

Ip ⁼ Uh3m/Rp310, (2)

где U_raM - измеренное мультиметром напряжение постоянного ток на мере РЗ 10, В;

Rp3io - действительное значение сопротивления меры Р310, Ом.

Результаты измерений воспроизводимых значений силы постоянного тока калибратора 4010R записать в таблицу 13.

Результаты измерений воспроизводимых значений силы постоянного тока калибратора 4015R записать в таблицу 14.

Таблица 13 —Результаты поверки калибратора 4010R в режиме воспроизведения силы постоянного тока

Проверяемые отметки	Результат измерений, А	Нижняя граница допускаемого значения силы постоянного тока	Верхняя граница допускаемого значения силы постоянного тока	Заключение о соответствии
1	2	3	4	5
от 0 до 199 мкА включ.
0 мкА		-0,01 мкА	0,01 мкА
100 мкА		99,98 мкА	100,02 мкА
150 мкА		149,975	150,025 мкА
199 мкА		198,97	199,03 мкА
от ОД до 1,99 мА включ.

Проверяемые отметки	Результат измерений, А	Нижняя граница допускаемого значения силы постоянного тока	Верхняя граница допускаемого значения силы постоянного тока	Заключение о соответствии
1	2	3	4	5
0,2 мА		199,96 мкА	200.04 мкА
1,0 мА		0,999947 мкА	1,000053 мкА
1,5 мА		1,499895 мкА	1.500105 мкА
1,99 мА		1,98987 мкА	1,99013 мкА
от 2 до 19,9 мА включ.
2 мА		1,9997 мА	2.0003 мА
10 мА		9.9993 мА	10,0007 мА
15 мА		14,99905 мА	15,00095 мА
19,9 мА		19.8988 мА	19.9012 мА
-19.9 мА		-19.9012 мА	-19.8988 мА
-15 мА		-15,00095 мА	-14,99905 мА
-10 мА		-10.0007 мА	-9.9993 мА
-2 мА		-2,0003 мА	-1,9997 мА
от 20 до 199 мА включ.
20 мА		19,997 мА	20,003 мА
100 мА		99.992 мА	100,008 мА
150 мА		149,9905 мА	150,0095 мА
199 мА		198,988 мА	199,012 мА
св. ОД до 1,99 А включ.
ОДА		0,199044 А	0,200956 А
1 А		0,99984 А	1,00016 А
1,5 А		1,499775 А	1,500225 А
1,99 А		1,989103 А	1,990897 А
от 2 до 19Д А
2А		1,9991 А	2,0009 А
10А		9,9967 А	10,0033 А
15 А		14,9952 А	15,0048 А
19,9 А		19,89373 А	19,90627 А

от 20 до 30 А
Проверяемые отметки	Показание мультиметра 8508А, В	Рассветное значение силы постоянного тока, А	Нижняя граница допускаемого значения силы постоянного тока, А	Верхняя граница допускаемого значения силы постоянного тока, А	Заключение о соответствии
20 А			19,98955	20,01045
25 А			24,98705	25,01295
27 А			26,98605	27,01395
30 А			29,98455	30,01545

Таблица 14 — Результаты поверки калибратора 4015R в режиме воспроизведения силы постоянного тока

Проверяемые отметки	Результаты измерений	Нижняя граница допускаемого значения	Верхняя граница допускаемого значения	Заключение о соответствии
1	2	3	4	5
от 0 до 199 мкА включ.
0		-0,03 мкА	0,03 мкА
100 мкА		99,96 мкА	100,04 мкА
150 мкА		149,955 мкА	150.045 мкА
199 мкА		198.95 мкА	199.05 мкА
от ОД до 1,99 мА включ.
0,2 мА		199,944 мкА	200,056 мкА
1.0 мА		0,99988 мА	1,00012 мА
1,5 мА		1.49984 мА	1.50016 мА
1,99 мА		1.9898 мА	1.9902 мА
от 2 до 19,9 мА включ.
2 мА		1,9996 мА	2,0004 мА
10 мА		9,9992 мА	10,0008 мА
15 мА		14,99895 мА	15,00105 мА
19.9 мА		19.8987 мА	19,9013 мА
-19,9 мА		-19.9013 мА	-19,8987 мА
-15 мА		-15.00105 мА	-14.99895 мА
-10 мА		-10.0008 мА	-9,9992 мА
-2 мА		-2,0004 мА	-1,9996 мА
от 20 до 199,9 мА включ.
20 мА		19.9954 мА	20.0046 мА
100 мА		99.989 мА	100.011 мА
150 мА		149.985 мА	150,015 мА

Проверяемые отметки	Результаты измерений	Нижняя граница допускаемого значения	Верхняя граница допускаемого значения	Заключение о соответствии
1	2	3	4	5
199.9 мА		199.881 мА	199.919 мА
от ОД до 1,99 А включ.
0.2 А		0,199935 А	0,200065 А
1 А		0.999815 А	1,000185 А
1.5 А		1.49974 А	1.50026 А
1,99 А		1,989667 А	1,990334 А
от 2 до 30 А
2А		1.99885 А	2,00115 А
15 А		14,99365 А	15,00635 А
20 А		19,99165 А	20.00835 А

Проверяемые отметки	Показание мультиметра 8508А, В	Рассветное значение силы постоянного тока, А	Нижняя граница допускаемого значения силы постоянного тока, А	Верхняя граница допускаемого значения силы постоянного тока, А	Заключение о соответствии
21 А			20,99125	21,00875
25 А			24,98965	25,01035
27 А			26,98885	27,01115
30 А			29,98765	30,01235

Результаты поверки считать положительными, если воспроизводимые значения силы постоянного тока находятся в допускаемых пределах, указанных в графах 3 и 4 таблиц 13 и 14, то есть значения абсолютной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах.

10.5 Определение абсолютной погрешности воспроизведения силы постоянного тока с внешней опцией ЕА013 (источник пикоамперных токов)

Определение погрешности воспроизведения силы постоянного тока с внешней опцией ЕА013 (источник пикоамперных токов) проводить методом прямых измерений с помощью калибратора-измерителя напряжения и силы тока 6430 (далее — измеритель 6430) в следующей последовательности.

Соединить измеритель 6430 с выходом ЕА013 в соответствии с рисунком 6. Измеритель 6430 перевести в режим измерений силы постоянного тока. Провести измерения на отметках, указанных в графе 2 таблицы 15.

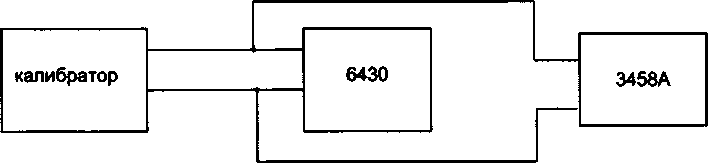

Рисунок 6 - Схема соединения при определении силы постоянного тока с внешней опцией ЕА013

Результаты измерений записать в таблицу 15.

Таблица 15 — Результаты измерений силы постоянного тока калибраторов 401 OR,

4015R с внешней опцией ЕА013

Поддиапазоны	Проверяемые отметки	Результаты измерений	Нижняя граница результата измерений	Верхняя граница результата измерений	Заключение о соответствии
1	2	3	4	5	6
от 1 пА до 10 нА включ.	2 пА		1,99 пА	2,0 пА
	5 нА		4,975 нА	5,025 нА
	10 нА		9,95 нА	10,05 нА
св. 10 до 100 нА включ.	20 нА		19,9 нА	20,1 нА
	50 нА		49,75 нА	50,25 нА
	100 нА		99,5 нА	100,5 нА
св. 100 нА до 1 мкА включ.	0,2 мкА		199 нА	201 нА
	0,5 мкА		497,5 нА	502,5 нА
	1 мкА		0,995 мкА	1,005 мкА
св. 1 до 10 мкА включ.	2 мкА		1,99 мкА	2,01 мкА
	5 мкА		4,975 мкА	5,025 мкА
	10 мкА		9,95 мкА	10,05 мкА
св. 10 до 100 мкА	20 мкА		19,9 мкА	20,1 мкА
	50 мкА		49,75 мкА	50,25 мкА
	100 мкА		99,5 мкА	100,5 мкА

Результаты поверки считать положительными, если воспроизводимые значения силы постоянного тока калибраторов 401 OR, 4015R с внешней опцией ЕА013 находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 15, то есть значения относительной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах ±0,5 %.

10.6 Определение погрешности воспроизведения силы переменного тока

Определение погрешности воспроизведения силы переменного тока до 20 А определяют методом косвенных измерений, с помощью мультиметра 8508А и шунта переменного тока Fluke А40В, подключенных по схеме рисунка 7. Определение погрешности воспроизведения силы переменного тока от 20 до 30 А проводить с помощью мультиметра цифрового прецизионного 8081-R (далее — мультиметр 8081-R).

10.6.1 Измерения силы переменного тока до 20 А проводить в следующей последовательности.

Подготовить калибратор к работе в режиме источника переменного тока.

Соединить клеммы калибратора «CURRENT» с разъемами мультиметра 8508А в соответствии с рисунком 7. В меню калибратора выбрать «AMPS» и «АС».

Рисунок 7 - Схема соединения приборов

Для калибраторов 4010R провести измерения воспроизводимых значений силы переменного тока на отметках, указанных в таблице 16.

Для калибраторов 4015R провести измерения воспроизводимых значений силы переменного тока на отметках, указанных в таблице 17.

Таблица 16 - Проверяемые отметки воспроизведения силы переменного тока калибратора 4010R

Диапазоны	от 20 до 199 мкА включ.	от 0,2 до 1,99 мА включ.	от 2 до 19,9 мА включ.	от 20 до 199 мА включ.	от 0,2 до 1,99 А включ.	от 2 до 30 А
Проверяемые	20	0,2	2	20	0,2	2
отметки	100	1	10	100	1	15
поддиапазона	199	1,99	19,9	199	1,99	30
Частота		0,01			0,01	0,03
переменного тока		0,045			0,045	0,045
для каждой		1			1	0,1
проверяемой		10			5	1
отметки, кГц		30			10	5
					30	10

Таблица 17 - Проверяемые отметки воспроизведения силы переменного тока калибратора 4015R

Диапазоны	от 20 до 199 мкА включ.	от 0,2 до 1,99 мА включ.	от 2 до 19,9 мА включ.	от 20 до 199 мА включ.	от 0,2 до 1,99 А включ.	от 2 до 30 А
Проверяемые	20	0,2	2	20	0,2	2
отметки	100	1	10	100	1	15
диапазона	199	1,99	19,9	199	1,99	30
Частота		0,01			0,01	0,01
переменного		0,02			0,02	0,02
тока		0,02			0,02	0,02
для каждой		0,045			0,045	0,045
проверяемой отметки, кГц		1			1	1
проверяемой отметки, кГц		5			5	5
		5			5	5
		10			10
		30

Результаты измерений и вычислений для калибратора 4010R записать в таблицу 18.

Результаты измерений и вычислений для калибратора 4015R записать в таблицу 19.

Таблица 18 - Результаты измерений воспроизводимых значений силы переменного тока калибратора

4010R

Установленные значения		Показание мультиметра	Нижняя граница допускаемого значения, А	Верхняя граница допускаемого значения, А	Заключение о соответствии
1 1 2		3	4	5	6
от 20 до 199 мкА включ.
20 мкА	10 Гц		19,99971	20,00029-10*
20 мкА	45 Гц		19,99971	20,00029-10*
20 мкА	1 кГц		19,999836	20,000164-10*
20 мкА	10 кГц		19,99959	20,00041-10*
20 мкА	30 кГц		19,99928	20,00072-10*
100 мкА	10 Гц		99,55-10*	100,45-10*
100 мкА	45 Гц		99,55-10*	100,45-10*
100 мкА	1 кГц		99,78-10*	100,22-10*
100 мкА	10 кГц		98,95-10*	101,05-10*
100 мкА	30 кГц		98,0-10*	102-10*
199 мкА	10 Гц		199,35-10*	199,65-10*
199 мкА	45 Гц		199,35-10*	199,65-10*
199 мкА	1 кГц		199,71-10*	199,29-10*
199 мкА	10 кГц		198,15-10*	200,84-10*
199 мкА	30 кГц		201,82-10*	202,18-10*
от 0,2 до 1,99 мА включ.
0,2 мА	10 Гц		299,15-10*	200,65-10*
0,2 мА	45 Гц		299,15-10*	200,65-10*

Установленные значения		Показание мультиметра	Нижняя граница допускаемого значения, А	Верхняя граница допускаемого значения, А	Заключение о соответствии
1	2	3	4	5	в
0,2 мА	1 кГц		299,6240*	200,32-Ю-⁶
0,2 мА	10 кГц		298,2-Ю'⁶	201,3-Ю-⁶
0,2 мА	30 кГц		296,4-Ю'⁶	202,5-Ю"⁶
1 мА	10 Гц		0,99775-Ю'³	1,00225-Ю'³
1 мА	45 Гц		0,99775-Ю'³	1,00225-Ю'³
1 мА	1 кГц		0,9992-10'³	1,0008-Ю'³
1 мА	10 кГц		0,9947-Ю'³	1,005340*
1 мА	30 кГц		0,9894-Ю'³	1,0106-Ю'³
1,99 мА	10 Гц		1,98577-Ю'³	1,99423-Ю'³
1,99 мА	45 Гц		1,99577-Ю'³	1,99423-Ю'³
1,99 мА	1 кГц		1,98861-Ю'³	1,99139-Ю'³
1,99 мА	10 кГц		1,99975-Ю'³	2,00025-Ю'³
1,99 мА	30 кГц		1,9676-Ю'³	2,0124-Ю'³
от 2 до 19,9 мА включ.
2 мА	10 Гц		1,993-Ю'³	2,007-Ю'³
2 мА	45 Гц		1,993-Ю'³	2,007-Ю'³
2 мА	1 кГц		1,9976-Ю'³	2,0024-Ю'³
2 мА	10 кГц		1,9992-Ю'³	2,008-Ю'³
2 мА	30 кГц		1,986-Ю'³	2,014-Ю'³
10 мА	10 Гц		9,977-Ю'³	10,023-Ю'³
10 мА	45 Гц		9,977-Ю'³	10,023-Ю'³
10 мА	1 кГц		9,994-Ю'³	10,006-Ю'³
10 мА	10 кГц		9,972-Ю'³	10,028-Ю'³
10 мА	30 кГц		9,946-Ю'³	19,0544О'³
19,9 мА	10 Гц		19,8575-Ю'³	19,9425-Ю'³
19,9 мА	45 Гц		19,89004-Ю'³	19,90996-Ю'³
19,9 мА	1 кГц		19,94725-Ю'³	19,05275-Ю'³
19,9 мА	10 кГц		19,7965-Ю'³	20,0035-Ю'³
19,9 мА	30 кГц		19,896-Ю'³	20,104-Ю'³
от 20 до 199 мА включ.
20 мА	10 Гц		19,93-Ю'³	20,07-Ю'³
20 мА	45 Гц		19,93-Ю'³	20,07-Ю'³
20 мА	1 кГц		19,972-Ю'³	20,028-Ю'³
20 мА	10 кГц		19,86-Ю'³	20,14-Ю'³
20 мА	30 кГц		19,66-Ю'³	20,344О'³
100 мА	10 Гц		99,77-Ю'³	100,23-Ю'³
100 мА	45 Гц		99,77-Ю'³	100,23-Ю'³
100 мА	1 кГц		99,94-Ю'³	100,064О'³
100 мА	10 кГц		99,46-Ю'³	100,54-Ю'³
100 мА	30 кГц		99,1-Ю'³	100,9-Ю'³
199 мА	10 Гц		198,572-Ю'³	199,428-Ю'³
199 мА	45 Гц		198,572-Ю'³	199,428-Ю'³
199 мА	1 кГц		198,9005-Ю'³	199,0995-Ю'³
199 мА	10 кГц		198,965-Ю'³	200,035-Ю'³
199 мА	30 кГц		198,407-Ю'³	201,593-Ю'³
от 0,2 до 1,99 А включ.
0,2 А	10 Гц		0,1993	0,2007
0,2 А	45 Гц		0,1993	0,2007
0,2 А	1 кГц		0,19968	0,20032

Установленные значения		Показание мультиметра	Нижняя граница допускаемого значения, А	Верхняя граница допускаемого значения,А	Заключение о соответствии
1	2	3	4	5	6
0,2 А	5 кГц		0,1986	0,2014
0,2 А	10 кГц		0,1978	0,2022
0,2 А	30 кГц		0,19	0,21
1 А	10 Гц		0,9977	1,0023
1 А	45 Гц		0,9977	1,9923
1 А	1 кГц		0,9992	1,0008
1 А	5 кГц		0,9946	1,0054
1 А	10 кГц		0,993	1,007
1 А	30 кГц		0,97	1,03
1,99 А	10 Гц		1,98572	1,99428
1,99 А	45 Гц		1,98572	1,99428
1,99 А	1 кГц		1,98861	1,99139
1,99 А	5 кГц		1,97965	2,00035
1,99 А	10 кГц		1,97706	2,00294
1,99 А	30 кГц		1,93525	2,04475
от 2 до 30 А
2А	30 Гц		1,993	2,007
2А	45 Гц		1,993	2,007
2А	100 Гц		1,9964	2,0036
2А	1 кГц		1,99	2,01
2А	5 кГц		1,984	2,016
2А	10 кГц		1,935	2,065
15 А	30 Гц		14,967	15,033
15А	45 Гц		14,967	15,033
15 А	100 Гц		14,986	15,014
15 А	1 кГц		14,951	15,049
15 А	5 кГц		14,906	15,094
15 А	10 кГц		14,545	15,455
30 А	30 Гц		29,937	30,063
30 А	45 Гц		29,937	30,063
30 А	100 Гц		29,974	30,026
30 А	1 кГц		29,906	30,094
30 А	5 кГц		29,816	30,184
30 А	10 кГц		29,095	30,905

Таблица 19 - Результаты измерений воспроизводимых значений силы переменного тока

калибратора 4015R

Установленное значение			Показание мультиметра	Нижняя граница допускаемого значения, А	Верхняя граница допускаемого значения, А	Заключение о соответствии
1			2	3	4	5
от 20 до 199 мкА включ.
20 мкА		10 Гц		19,86-10*	20,14-10*
20 мкА		20 кГц		19,86-10*	20,14-10*
20 мкА		45 Гц		19,87-10*	20,13-10*
20 мкА		1 кГц		19,874-10*	20,126-10*
20 мкА		5 кГц		19,84-10*	20,16-10*	20,14-10*
20 мкА		10 кГц		19,59-10*	20,41-10*
20 мкА		30 кГц		19,28-10*	20,72-10*
100 мкА		10 Гц		99,7-10*	100,3-10*
100 мкА		20 кГц		99,7-10*	100,310*
100 мкА		45 Гц		99,75-10*	100,25-10*
100 мкА		1 кГц		99,73-10*	100,23-10*
100 мкА		5 кГц		99,55-10*	100,45 10*
100 мкА		10 кГц		98,95-10*	101,05-10*
100 мкА		30 кГц		98,0-10*	102,0-10*
199 мкА		10 Гц		198,502-10*	199,498-10*
199 мкА		20 кГц		198,502-10*	199,498-10*
199 мкА		45 Гц		198,6-10*	199,4-10*
199 мкА		1 кГц		198,64-10*	199,36-10*
199 мкА		5 кГц		198,94-10*	199,06-10*
199 мкА		10 кГц		198,158-Ю*	200,842-10*
199 мкА		30 кГц		196,416-10*	202,684-10*
от ОД до 1,99 мА включ.
0,2 мА	10 Гц			199,45-10*	200,55-10*
0,2 мА	20 Гц			199,45-10*	200,55-10*
0,2 мА	45 Гц			199,61-10*	200,39-10*
0,2 мА	1 кГц			199,73-10*	200,27-10*
0,2 мА	5 кГц			199,4-10*	200,6-10*
0,2 мА	10 кГц			198,7-10*	201,3-10*
0,2 мА	30 кГц			197,6-10*	202,4-10*
1 мА	10 Гц			0,99785 1О'³	1,00215-Ю'³
1 мА	20 Гц			0,99785-Ю-³	1,00215-Ю'³
1 мА	45 Гц			0,99865-Ю'³	1,00135-Ю'³
1 мА	1 кГц			0,99925-Ю'³	1,00075-Ю'³
1 мА	5 кГц			0,9978-Ю'³	1,0022-Ю'³
1 мА	10 кГц			0,9947-Ю'³	1,0053-Ю'³
1 мА	30 кГц			0,9896-Ю'³	1,0104-Ю'³
1,99 мА	10 Гц			1,98587-Ю'³	1,99413-Ю'³
1,99 мА	20 Гц			1,98587-Ю'³	1,99413-Ю'³
1,99 мА	45 Гц			1,98746-Ю'³	1,99254-Ю'³
1,99 мА	1 кГц			1,98866-Ю'³	1,99134-1О'³
1,99 мА	5 кГц			1,98582-Ю'³	1,99418-Ю'³
1,99 мА	10 кГц			1,97975-Ю'³	2,00025-Ю'³

Установленное значение		Показание мультиметра	Нижняя граница допускаемого значения, А	Верхняя граница допускаемого значения, А	Заключение о соответствии
I		2	3	4	5
1,99 мА	30 кГц		1,9697-Ю’³	2,0103-Ю’³
от 2 до 19,9			мА включ.
2 мА	10 Гц		1,9944-Ю’³	2,0056-Ю’³
2 мА	20 Гц		1,9944-Ю’³	2,0056-Ю’³
2 мА	45 Гц		1,9962-Ю’³	2,0038-Ю’³
2 мА	1 кГц		1,9972-Ю’³	2,0028-Ю’³
2 мА	5 кГц		1,9964-Ю’³	2,0036-Ю’³
2 мА	10 кГц		1,993-Ю’³	2,007-Ю’³
2 мА	30 кГц		1,988-Ю’³	2,012-Ю’³
10 мА	10 Гц		9,980-Ю’³	10,020-Ю’³
10 мА	20 Гц		9,980-Ю’³	10,020-Ю’³
10 мА	45 Гц		9,989-Ю’³	10,011-Ю’³
10 мА	1 кГц		9,994-Ю’³	10,006-10’³
10 мА	5 кГц		9,990-Ю’³	10,010-Ю’³
10 мА	10 кГц		9,977-Ю’³	10,023-Ю’³
10 мА	30 кГц		9,956-Ю’³	19,044-10’³
19,9 мА	10 Гц		19,8622-Ю’³	19,9378-Ю’³
19,9 мА	20 Гц		19,8622-Ю’³	19,9378-Ю’³
19.9 мА	45 Гн		19.88009-Ю’³	19.91991-Ю’³
19.9 мА	1 кГп		19.89004-Ю’³	19.90996-Ю’³
19.9 мА	5 кГп		19.88208-Ю’³	19.01792-Ю’³
19.9 мА	10 кГц		19.8572-Ю’³	19.9428-Ю’³
19.9 мА	30 кГц		19.8164-Ю'³	19.9836-Ю’³
от 20 до 191			мА включ.
20 мА	10 Гц		19,944-Ю’³	20,056-Ю’³
20 мА	20 Гц		19,944-Ю’³	20,056-Ю’³
20 мА	45 Гц		19,962-Ю’³	20,038-Ю’³
20 мА	1 кГц		19,972-Ю’³	20,028-Ю’³
20 мА	5 кГц		19,948-Ю’³	20,052-10’³
20 мА	10 кГц		19,9-Ю’³	20,1-Ю’³
20 мА	30 кГц		19,72-Ю’³	20,28-Ю’³
100 мА	10 Гц		99,8-Ю’³	100,2-Ю’³
100 мА	20 Гц		99,8-Ю’³	100,2-Ю’³
100 мА	45 Гц		99,89-Ю’³	100,11-Ю’³
100 мА	1 кГц		99,94-Ю’³	100,06-Ю’³
100 мА	5 кГц		99,85-10’³	100,15-Ю’³
100 мА	10 кГц		99,7-Ю’³	100, ЗЮ’³
100 мА	30 кГц		99,4-Ю’³	100,6-Ю’³
199 мА	10 Гц		198,622-Ю’³	199,378-Ю’³
199 мА	20 Гц		198,622-Ю’³	199,378-10’³
199 мА	45 Гц		198,801-Ю’³	199,199-Ю’³
199 мА	1 кГц		198,904-Ю’³	199,096-Ю’³
199 мА	5 кГц		198,9301-Ю’³	199,0699-Ю’³
199 мА	10 кГц		198,4525-Ю’³	199,5475-Ю’³
199 мА	30 кГц		198,004-Ю’³	199,996-Ю’³
от 0,2 до 1,99 А включ.
0,2 А	10 Гц		0,19954	0,20046
0,2 А	20 Гц		0,19954	0,20046
0,2 А	45 Гц		0,19951	0,20049

Установленное значение		Показание мультиметра	Нижняя граница допускаемого значения, А	Верхняя граница допускаемого значения, А	Заключение о соотве-ствии
1		2	3	4	5
0,2 А	1 кГц		0,1998	0,2002
0,2 А	5 кГц		0,1978	0,2022
0,2 А	10 кГц		0,196	0,204
1 А	10 Гц		0,9972	1,0028
1 А	20 Гц		0,9972	1,0028
1 А	45 Гц		0,99815	1,00185
1 А	1 кГц		0,9994	1,0006
1 А	5 кГц		0,993	1,007
1 А	10 кГц		9,984	1,016
1,99 А	10 Гц		1,98632	1,99368
1,99 А	20 Гц		1,98632	1,99368
1,99 А	45 Гц		1,98647	1,99353
1,99 А	1 кГц		1,9889	1,9911
1,99 А	5 кГц		1,97706	2,00294
1,99 А	10 кГц		1,95915	2,02085
от 2 до 30 А
2А	10 Гц		1,993	2,007
2А	20 Гц		1,993	2,007
2А	45 Гц		1,993	2,007
2А	1 кГц		1,9962	2,0038
2А	5 кГц		1,984	2,016
15 А	10 Гц		14,967	15,033
15А	20 Гц		14,967	15,033
15 А	45 Гц		14,967	15,033
15 А	1 кГц		14,9845	15,0155
15 А	5 кГц		14,906	15,094
30 А	10 Гц		29,937	30,063
30 А	20 Гц		29,937	30,063
30 А	45 Гц		29,937	30,063
30 А	1 кГц		29,971	30,024
30 А	5 кГц		29,816	30,184

Результаты поверки считать положительными, если воспроизводимые значения силы переменного тока находятся в допускаемых пределах, указанных в графах 4 и 5 таблиц 18 и 19, то есть значения погрешности воспроизведения силы переменного тока находятся в допускаемых пределах.

10.7 Определение абсолютной погрешности воспроизведения силы тока с внешней опцией ЕА3012А (усилитель)

10.7.1 Определение погрешности воспроизведения силы постоянного тока калибраторов 4010R, 4015R с внешней опцией ЕА3012А (усилитель) проводить в следующей последовательности.

Подготовить калибратор к работе в режиме источника постоянного тока. Перевести мультиметр 8508А в режим измерения напряжения постоянного тока. Подключить внешнюю опцию к калибратору через разъем «ADAPTER INTERFACE». Подготовить к работе катушку сопротивления электрическую Р323 номиналом 0,0001 Ом (далее - катушка Р323).

Соединить выходные клеммы опции ЕА3012А с токовыми клеммами катушки Р323, потенциальные клеммы катушки Р323 соединить с входными клеммами «Ьо и Hi» мультиметра 8508А в соответствии с рисунком 8.

Рисунок 8 - Схема соединения приборов

Воспроизвести калибратором следующие значения силы постоянного

тока:

50 А, 70 А, 100 А.

Рассчитать действительные значения силы постоянного тока по формуле (3): Ia=U/R, (3)

где U - измеренное мультиметром напряжение на катушке Р323, В;

R - действительное значение сопротивления катушки Р323, Ом.

Абсолютную погрешность воспроизведения силы постоянного тока вычислить по формуле (4):

А = 1у1д, (4)

где Iy-установленное на калибраторе значение силы постоянного тока, А; 1_Д - значение силы постоянного тока, рассчитанное по формуле (3), А. Результаты измерений и вычислений записать в таблицу 20.

й силы постоянного тока с внешней опцией ЕА3012А

Таблица 20 -

	Заданные значения силы постоянного тока, А	Показание мультиметра, В	Рассчетные значения 1д, А	Абсолютная погрешность, А	Допускаемая абсолютная погрешность, ±, А	Заключение о соответствии
1	2	3	4	5	6	7
DC	50				0,05
	70				0,066
	100				0,09

10.7.2 Определение абсолютной погрешности воспроизведения силы переменного тока калибраторов 4010R, 4015R с внешней опцией ЕА3012А (усилитель) проводить в следующей последовательности.

Подготовить калибратор к работе в режиме источника переменного тока. Перевести мультиметр 8508А в режим измерения напряжения переменного тока. Подключить внешнюю опцию к калибратору через разъем «ADAPTER INTERFACE». Подготовить к работе шунт переменного тока Fluke А40В (далее - шунт).

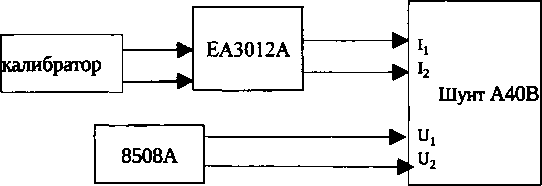

Соединить выходные клеммы опции ЕА3012А с токовыми клеммами шунта, потенциальные клеммы шунта соединить с входными клеммами «Ьо и Hi» мультиметра 8508А в соответствии с рисунком 9.

Рисунок 9 - Схема соединения приборов

Воспроизвести калибратором следующие значения силы переменного

тока:

Iyer 50 А, 60 А, 70 А при частоте 50 Гц.

Рассчитать действительные значения силы переменного тока по формуле Ia=U/Rm, где U -напряжение на выходе шунта измеренное мультиметром, Rm — сопротивление шунта.

Абсолютную погрешность воспроизведения силы переменного тока вычисляют по формуле (4).

Результаты измерений и вычислений записать в таблицу 21.

Таблица 21 — Результаты измерений силы переменного тока с внешней опцией ЕА3012А

	Заданные значения		Показание мультиметра, В	Рассветные значения 1д,А	Абсолютная погрешность, А	Допускаемая абсолютная погрешность, ±, А	Заключение о соответствии
	Сила тока, А	Частота, Гц	Показание мультиметра, В	Рассветные значения 1д,А	Абсолютная погрешность, А	Допускаемая абсолютная погрешность, ±, А	Заключение о соответствии
1	2	3	4	5	6	7	8
АС	50	50				0,05
	60	50				0,058
	70	50				0,066

Результаты поверки считать положительные, если значения абсолютной погрешности воспроизведения силы постоянного тока калибраторов 401 OR, 4015R с применением внешней опции ЕА3012А находятся в допускаемых пределах, приведенных в графе 6 таблицы 20.

Результаты поверки считать положительные, если значения абсолютной погрешности воспроизведения силы переменного тока калибраторов 401 OR, 4015R с применением внешней опции ЕА3012А находятся в допускаемых пределах, приведенных в графе7 таблицы 21.

10.8 Определение абсолютной погрешности воспроизведения электрического сопротивления постоянному току

10.8.1 Определение абсолютной погрешности воспроизведения электрического сопротивления постоянному току определяют методом прямых измерений с помощью мультиметра 8508А.

10.8.1.1 Поверку проводить в следующей последовательности.

Подготовить калибратор к работе в режиме источника калиброванных значений сопротивления постоянному току.

Соединить калибратор с мультиметром 8508А в соответствии с рисунком 10. Выбрать в меню калибратора «Ohms».

Калибратор	------------►	8508А
4010R/4015R

Рисунок 10 - Схема соединения приборов

10.8.1.2 Перевести мультиметр 8508А в режим измерений сопротивления постоянному току. Провести последовательно измерения всех фиксированных значений сопротивления: по 4-х проводной схеме подключения от 0 до 100 кОм, по 2-х проводной схеме подключения - от 1 МОм до 1 ГОм. При работе с калибратором в четырехпроводном режиме необходимо сначала установить на калибраторе выходное значение 0 Ом, и обнулить подключаемый к выходу калибратора мультиметр (значения погрешности для отличных от «0» контрольных точек указаны с учетом компенсации нуля мультиметра, проведенной при установлении выходного значения калибратора равным нулю).

Результаты измерений мультиметром выходного сопротивления калибратора 4010R по 2-х проводной схеме подключения записать в графу 2 таблицы 22, по 4-х проводной схеме подключения — в графу 2 в таблицы 23.

Результаты измерений мультиметром выходного сопротивления калибратора 4015R по 2-х проводной схеме подключения записать в графу 2 таблицы 24, по 4-х проводной схеме подключения — в графу 2 в таблицы 25.

|Таблица 22 - Результаты измерений сопротивлений калибратора 4010R по 2-х-проводной схеме подключения

Проверяемые отметки	Результаты измерений, Ribm , Ом	Абсолютная погрешность, Ом	Пределы допускаемой абсолютной погрешности, ±, Ом	Заключение о соответствии
1	2	3	4	s
0 Ом			0,035
0,1 Ом			0,0025 10’²R_yCT +0,035
1 Ом			0,0025-10’²-R_ycT + 0,035
10 Ом			0,0025-10‘²-R_yCT + 0,035
100 Ом			0,0018-10'²-R_yCT +0,035
1 кОм			0,0018-10-²-R_yCT +0,005
10 кОм			0,0008- 10’²-R_yCT + 0,05

100 кОм			0,0018-10’²-R_yCT + 0,5
1 МОм			0,0025- 10‘²-R_yCT + 5
10 МОм			0,009-10’²-Ry_CT+ 100
100 МОм			0,18-10’²-R_yCT +2000
1 ГОм			l-10-²R_yCT +30000

Таблица 23 - Результаты измерений сопротивлений калибратора 4010R по 4-х проводной схеме подключения

Проверяемые отметки	Результаты измерений, Ризм , Ом	Абсолютная погрешность, Ом	Пределы допускаемой абсолютной погрешности, ±, Ом	Заключение о соответствии
1	2	3	4	5
0 Ом			0,005
0,1 Ом			0,0025-10’²-R_yCT + 0,005
1 Ом			0,0025-10'²-Ry_CT + 0,005
10 Ом			0,0025-10’²-Rycr + 0,005
100 Ом			0,0018-10'²-Ry_CT + 0,005
1 кОм			0,0018-10’²-Ry_CT +0,005
10 кОм			0,0008 10'²-Ry_CT + 0,05
100 кОм			0,0018-10-²-Ry_CT + 0,5

Таблица 24 - Результаты измерений сопротивлений калибратора 4015R по 2-х проводной схеме подключения

Проверяемые отметки	Результаты измерений, Rh3m , Ом	Абсолютная погрешность, Ом	Пределы допускаемой абсолютной погрешности, ±, Ом	Заключение о соответствии
1	2	3	4	5
ООм			0,035
0,1 Ом			0,015 -10'²-Ry_CT + 0,035
1 Ом			0,01 10‘²-Ry_CT + 0,035
10 Ом			0,01-10-²-Ry_CT +0,035
100 Ом			0,005-10’² R_yCT +0,035
1 кОм			0,004 -10‘²-Ry_CT + 0,04
10 кОм			0,004-10-²-R_yCT +0,4
100 кОм			0,004-10²-R_yCT + 4
1 МОм			0,01 • 10‘²-Ry_CT + 40
10 МОм			0,035 •10‘²Ry_CT + 400
100 МОм			0,5 • 10"²-R_yCT +4000
1 ГОм			1 • 10‘² • R_yCT + 40000

Таблица 25 - Результаты измерений сопротивлений калибратора 4015R по 4-х проводной

схеме подключения

Проверяемые отметки	Результаты измерений, Rh3m , Ом	Абсолютная погрешность, Ом	Пределы допускаемой абсолютной погрешности, ±, Ом	Заключение о соответствии
1	2	3	4	5
0 Ом			0,005
0,1 Ом			0,015-10‘²-Ry_CT+ 0,005
1 Ом			0,01 Ю'²-Ry_CT+ 0,005
10 Ом			0,01-IO’²-Ry_CT+ 0,005
100 Ом			0,005 -IO"² -R_yCT + 0,005
1 кОм			0,004-10"²-Ry_CT+ 0,04
10 кОм			0,004-1 O’²-R_y„ +0,4
100 кОм			0,004 -IO'² -Ry_CT + 4

10.8.1.3 Рассчитать пределы допускаемой погрешности воспроизведения электрического сопротивления по формулам, указанным в графе 4 таблиц 22-25, где R_yCT -воспроизводимое значение электрического сопротивления поверяемого калибратора.

Рассчитать абсолютную погрешность воспроизведения по формуле 5:

A RyCT ~ Rh3m , (5)

где Rycr - воспроизводимое значение электрического сопротивления поверяемого калибратора, Ом;

Яшм — показание мультиметра, Ом.

Результаты вычислений записать в графу 3 таблиц 22-25.

Результаты поверки считать положительными, если воспроизводимые значения электрического сопротивления находятся в допускаемых пределах, указанных в графе 4 таблиц 22-25, то есть значения абсолютной погрешности воспроизведения электрического сопротивления постоянному току находятся в допускаемых пределах.

10.8.2 Определение абсолютной погрешности воспроизведения сопротивления постоянному току со встроенной опцией SIMRC

Измерения проводить в следующей последовательности.

Подготовить калибратор к работе в режиме воспроизведения сопротивления постоянному току. Выбрать в меню «Ohms» и «ACTIVE». Установить ноль на мультиметре для всех диапазонов.

Соединить клеммы калибратора с клеммами мультиметра 8508А в соответствии с рисунком 13. Перевести мультиметр 8508А в режим измерений сопротивления.

Провести последовательно измерения следующих значений сопротивления: 1 Ом, 100 Ом, 300 Ом, 1 кОм, 3 кОм, 10 кОм, 30 кОм, 100 кОм, 300 кОм, 1 МОм, 3 МОм, 10 МОм, 30 МОм, 100 МОм, 300 МОм, 1 ГОм.

Результаты измерений записать в таблицу 26.

Таблица 26 — Результаты измерений воспроизводимых значений сопротивления постоянному току калибраторов 401 OR, 4015R со встроенной опцией SIMRC

Воспроизводим ые значения электрического сопротивления	Результаты измерений	Нижний предел погрешности воспроизведения, Ом	Верхний предел погрешности воспроизведения, Ом	Заключение о соответствии
I	2	3	4	5
1 Ом		0,94	1,06
100 Ом		99,94	100,06
300 Ом		299,917	300,083
1 кОм		0,99985 нОм	1,00015 кОм
3 кОм		2,99962 кОм	3,00038 кОм
10 кОм		9,99895 кОм	10,00105 кОм
30 кОм		29,99665 кОм	30,00335 кОм
100 кОм		99,98995 кОм	100,01005 кОм
300 кОм		299,96695 кОм	300,03305 кОм
1 МОм		0,99989995 МОм	1,000100005 МОм
ЗМОм		2,99966995 МОм	3,00033005 МОм
10 МОм		9,99895 МОм	10,00105 МОм
30 МОм		29,9942 МОм	30,0058 МОм
100 МОм		99,85 МОм	100,15 МОм
300 МОм		296,6 МОм	303,4 МОм
1 ГОм		0,9795 ГОм	1,0205 ГОм

Результаты поверки считать положительными, если воспроизводимые значения электрического сопротивления находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 26, то есть значения абсолютной погрешности воспроизведения сопротивления постоянному току находятся в допускаемых пределах.

10.9 Определение относительной погрешности измерений силы постоянного тока и электрического сопротивления постоянному току с внешней опцией ЕА008 (модуль измерений пикоамперных токов и больших сопротивлений)

Определение погрешности измерений силы постоянного тока с внешней опцией ЕА008 проводить методом прямых измерений с помощью калибратора-измерителя напряжения и силы тока 6430 (далее — измеритель 6430).

Присоединить к испытуемому калибратору внешнюю опцию ЕА008. Соединить измеритель 6430 с входом ЕА008 в соответствии с рисунком 11. Измеритель 6430 перевести в режим воспроизведения силы постоянного тока. Измерить с помощью ЕА008 силу тока на отметках, указанных в таблице 27.

Рисунок 11 — Схема соединения приборов

Результаты измерений записать в таблицу 27.

Таблица 27 — Результаты изме]		рений силы постоянного тока с внешней опцией ЕА008
Поддиапазоны	Проверяемые отметки	Результаты измерений	Нижняя граница допускаемых значений (единицы измерений та кие же, как и проверяемые отметки)	Верхняя граница допускаемых значений (единицы измерений такие же, как и проверяемые отметки)	Заключение о соответствии
1	2	3	4	5	6
от 2 10 нА включ.	2 нА		1,99	2,01
	5 нА		4,975	5,025
	10 нА		9,95	10.05
св. 10 до 100 нА включ.	20 нА		19.9	20,1
	50 нА		49,75	50.25
	100 нА		99,5	100,5
св. 100 нА до 1 мкА включ.	0,2 мкА		0,199	0.201
	0,5 мкА		0.4975	0.5025
	1 мкА		0,995	1.005
св. 1 до 10 мкА включ.	2 мкА		1,99	2.01
	5 мкА		4.975	5.025
	10 мкА		9,95	10.05
св. 10 до 100 мкА	20 мкА		19,9	20.1
	50 мкА		49,75	50.25
	100 мкА		99.5	100,5

Проводить проверку калибратора с опцией ЕА008 в части измерений электрического сопротивления нет необходимости, т.к. в этом режиме калибратор также измеряет силу постоянного тока, протекающего через измеряемое сопротивление, и проводит пересчет силы тока в сопротивление с учетом величины установленного испытательного напряжения от 20 до 1000 В. Погрешность воспроизведения постоянного напряжения проверялась ранее в п. 10.1, а погрешность измерений силы тока проверялась в данном пункте ранее.

Результаты поверки считать положительными, если измеренные значения силы постоянного тока калибраторов 4010R и 4015R с внешней опцией ЕА008 находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 27.

10.10 Определение фактического значения коэффициента трансформации измерительного тока с использованием внешней опции ЕА002 (модуль для поверки токовых клещей)

10.10.1 Внешняя опция ЕА002 представляет собой токовую катушку с числом витков N1=2, N2=10 и N3=50, предназначенную в комплекте с поверяемым калибратором для поверки и калибровки измерительных клещей и других бесконтактных измерителей силы тока.

Для проведения поверки использовать мультиметр 8508А в режиме измерений напряжения переменного тока, калибратор многофункциональный 3041R в режиме воспроизведения силы переменного тока и два пояса токоизмерительных Fluke i2000 Flex (далее — пояс токоизмерительный).

Поверку проводить в следующей последовательности.

10.10.2 На поверяемом калибраторе установить режим воспроизведения силы переменного тока. Подключить к поверяемой токовой катушке выход поверяемого калибратора в зависимости от проверяемого коэффициента трансформации: 10 А для N1=2,2 А для N2=10,400 мА для N₃=50 частотой 45 Гц и затем 60 Гц.
10.10.3 Подключить первый пояс токоизмерительный к поверяемой токовой катушке ЕА002 . На пульте пояса токоизмерительного установить предел измерений 20 А. Выходной сигнал с пояса токоизмерительного измерить мультиметром 8508А в режиме измерения напряжения переменного тока. Результат измерений Ui записать в таблицу 28.
10.10.4 Тот же первый пояс токоизмерительный подключить к калибратору 3041R в режиме воспроизведения силы переменного тока (20 А 45 Гц) через отрезок прямолинейного провода. Плавной регулировкой выходного тока калибратора 3041R добиться такого же что и ранее показания напряжения мультиметра Ui. Записать значений силы переменного тока L.
10.10.5 Повторить пп. 10.10.3-10.10.4 для второго пояса токоизмерительного и записать результат измерений 1₂ в таблицу 28.
10.10.6 Рассчитать фактическое значение коэффициента трансформации по формуле (6):

N, =N • [ j.

п факт ном I |

Результаты измерений и вычислений записать в таблицу 28.

10.10.7 Найти абсолютную погрешность определения коэффициента трансформации по формуле (7):

А ⁼ Noakt — Nhom.

Таблица 28 — Определение фактического значения коэффициента трансформации измерительного тока с использованием внешней опции ЕА002

Nhom	Itect’	Частота	Показание 8508А и., в	Показание 3041R Ii, А	Показание 3041R ЬА	N®akt	Абсолютная погрешность	Пределы допускаемой абсолютной погрешности, ±	Заключение о соответствии
2	10А	45 Гц						0,5
2	10А	60 Гц						0,5
10	2А	45 Гц						0,5
10	2А	60 Гц						0,5
50	400 мА	45 Гц						0,5
50	400 мА	60 Гц						0,5

Результаты поверки считать положительными, если значения абсолютной погрешности определения коэффициента находится в пределах ±0,5. При такой методике в результате последовательных измерений собственные погрешности измерений токоизмерительных поясов компенсирую друг друга.

При положительном результате поверки на переменном токе, проводить измерения модуля для поверки токовых клещей ЕА002 в режиме воспроизведения силы постоянного тока нет необходимости, поскольку если коэффициент трансформации соответствует номинальному на переменном токе, то и на постоянном токе он тем более будет соответствовать номинальному значению.

10.11 Определение относительной погрешности воспроизведения электрической ёмкости

10.11.1 Определение отеосительной погрешности воспроизведения электрической ёмкости проводится методом прямых измерений с помощью цифрового измерителя L, С, R Е7-8 (или Е4980А) (далее — измеритель LCR).

Частота тестового сигнала 1 кГц.

Поверку проводить в следующей последовательности.

Подготовить калибратор к работе в режиме источника калиброванных значений электрической емкости. Выбрать в меню калибратора «F».

Соединить клеммы калибратора с измерителем LCR в соответствии с рисунком 13.

Провести последовательно измерения электрической ёмкости на отметках 1 нФ, 2 нФ, 5 нФ, 10 нФ, 100 нФ, 1 мкФ, 10 мкФ. Результаты измерений записать в графу 2 таблицы 29.

Таблица 29 - Результаты измерений воспроизводимых значений электрической ёмкости

калибраторов 4010R, 4015R
Проверяемые отметки	Результаты измерений	Относительная погрешность, %	Пределы допускаемой относительной погрешности, ±, %	Заключение о соответствии
1	2	3	4	5
1 нФ			0,25
2 нФ			0,25
5 нФ			0,25
10 нФ			0,25
100 нФ			0,25
1 мкФ			0,4
10 мкФ			0,6

Рассчитать относительную погрешность воспроизведения электрической ёмкости по формуле 8:

,_a=S_S.ioo, ₍₈₎

где Су - установленное на калибраторе значение электрической ёмкости, Ф; Си - измеренное измерителем Е4980А значение электрической ёмкости, Ф. Результаты вычислений занести в графу 3 таблицы29.

Результаты поверки считать положительными, если воспроизводимые значения электрической ёмкости находятся в допускаемых пределах, указанных в графе 4 таблицы 29, то есть значения относительной погрешности воспроизведения электрической ёмкости находятся в допускаемых пределах.

10.11.2 Определение относительной погрешность воспроизведения электрической ёмкости со встроенной опцией SIMRC

Определение погрешности воспроизведения электрической ёмкости со встроенной опцией SIMRC проводить косвенным методом с помощью мультиметра 3458А и калибратора-измерителя напряжения и силы тока 6430 (далее - измеритель 6430).

Поверку проводить в следующей последовательности.

Подготовить калибратор к работе в режиме имитации электрической ёмкости.

Собрать схему установки в соответствии с рисунком 14.

Установить на поверяемом калибраторе значение ёмкости 100 мкФ. Подать с измерителя 6430 значение силы постоянного тока 1 мА. Зафиксировать показание мультиметра 3458А (U_Iia4). Сделать отсчет по секундомеру 10 с. Зафиксировать показание мультиметра 3458 A (U_KOH). Рассчитать значение ёмкости по формуле 9:

^С-^=Р5Г- ⁽⁹⁾

Повторить для значений электрической ёмкости 10 мкФ, 100 мкФ.

Устанавливая на испытуемом калибраторе проверяемые отметки 1 мФ, 10 мФ, 100 мФ, повторить измерения, подавая значения силы тока 10 мА, 100 мА, соответственно. Результаты поверки занести в таблицу 30.

Рассчитать относительную погрешность воспроизведения электрической ёмкости по формуле 10:

& = [(С_Н0М-С_Рас,)/С_рас_Ч] • 100%.

(Ю)

Результаты измерений записать в графу 6 таблицы 30.

Таблица 30 — Результаты измерений и вычислений значений электрической ёмкости калибраторов 401 OR, 4015R с использованием встроенной опции SIMRC

Номинальные значения ёмкости, Гном	Подаваемые значения силы тока, мА	Результаты измерений		Рассчитанные значения электрической ёмкости	Относительная погрешность, %	Пределы допускаемой относительной погрешности, %	Заключение о соответствии
Номинальные значения ёмкости, Гном	Подаваемые значения силы тока, мА	Uhm» В	UkoHj В	Рассчитанные значения электрической ёмкости	Относительная погрешность, %	Пределы допускаемой относительной погрешности, %	Заключение о соответствии
1	2	3	4	5	6	7	8
1 мкФ	1 мА					±0,7
10 мкФ	1 мА
100 мкФ	1 мА
1 мФ	10 мА
10 мФ	100 мА
100 мФ	100 мА

Результаты поверки считать положительными, если рассчитанные значения электрической ёмкости находятся в пределах, указанных в графе 7 таблицы 30, то есть значения относительной погрешности воспроизведения электрической ёмкости находятся в допускаемых пределах.

10.12 Определение относительной погрешности воспроизведения индуктивности

Определение относительной погрешности воспроизведения индуктивности калибраторов 401 OR, 4015R со встроенной обцией IND проводить методом прямых измерений с помощью цифрового измерителя L, С, R Е7-8 (Е4980А).

Поверку проводить при частоте 1 кГц.

Поверку проводить в следующей последовательности.

Подготовить калибратор к работе в режиме воспроизведения индуктивности. Выбрать в меню калибратора «IND».

Соединить клеммы калибратора с измерителем Е7-8 в соответствии с рисунком 13. Провести последовательно измерения всех фиксированных значений индуктивности на отметках: 1 мГн, 10 мГн, 19 мГн, 29 мГн, 50 мГн, 100 мГн, 1 Гн, 10 Гн.

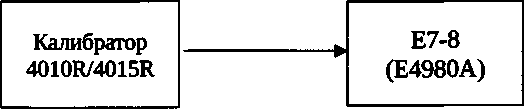

Результаты измерений записать в графу 2 таблицы 31.

Относительную погрешность воспроизведения индуктивности вычислить по формуле

6 = [(Ly - Um)/ Ь_юм] * 100 %, (11)

где Ly - установленное на калибраторе значение индуктивности, Гн; Um - измеренное Е4980А значение индуктивности, Гн.

Результаты измерений и вычислений записать в графу 3 таблицы 31.

Таблица 31 — Результаты измерений воспроизводимых значений индуктивности калибраторов 401 OR, 4015R со встроенной опцией IND

Проверяемые отметки	Результаты измерений	Относительная погрешность, %	Пределы допускаемой относительной погрешности, %	Заключение о соответствии
1	2	3	4	5
1 мГн			±0,5
10 мГн
19 мГн
29 мГн
50 мГн
100 мГн
1 Гн
10 Гн

Результаты поверки считать положительными, если воспроизводимые значения индуктивности находятся в допускаемых пределах, указанных в графе 4 таблицы 31, то есть значения относительной погрешности воспроизведения индуктивности находятся в допускаемых пределах.

10.13 Определение относительной погрешности воспроизведения частоты

Определение относительной погрешности воспроизведения частоты проводится методом прямых измерений с помощью частотомера универсального CNT-91.

10.13.1 Поверку необходимо проводить в следующей последовательности.

Подготовить калибратор к работе в режиме воспроизведения частоты. Выбрать в меню калибратора «FREQ».

Соединить коаксиальный выход калибратора со входом частотомера CNT-91 в соответствии с рисунком 15.

Провести измерения фиксированных значений частоты 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и записать результаты измерений:

-для калибратора 4010R в таблицу 32,

-для калибратора 4015R в таблицу 33.

Таблица 32 — Результаты измерений воспроизводимых значений частоты калибратора 4010R.

Установленные значения частоты	Результаты измерений	Нижняя граница допускаемых значений (единицы измерений такие же, как и проверяемые отметки)	Верхняя граница допускаемых значений (единицы измерений такие же, как и проверяемые отметки)	Заключение о соответствии
1	2	3	4	5
1 Гц		0,999999	1,000001
10 Гц		9,99999	10,00001
100 Гц		99,9999	100,0001
1 кГц		0,999999	1,000001
10 кГц		9,99999	10,00001
100 кГц		99,9999	100,0001
1 МГц		0,999999	1,000001
10 МГц		9,99999	10,00001

Таблица 33 — Результаты измерений воспроизводимых значений частоты калибратора

4015R _____

Установленные значения частоты	Результаты измерений	Нижняя граница допускаемых значений (единицы измерений такие же, как и проверяемые отметки)	Верхняя граница допускаемых значений (единицы измерений такие же, как и проверяемые отметки)	Заключение о соответствии
1	2	3	4	5
1 Гц		0,99998	1,00002
10 Гц		9,9998	10,0002
100 Гц		99,998	100,002
1 кГц		0,99998	1,00002
10 кГц		9,9998	10,0002
100 кГц		99,998	100,002
1 МГц		0,99998	1,00002
10 МГц		9,9998	10,0002

Результаты поверки считать положительными, если воспроизводимые значения частоты находятся в допускаемых пределах, указанных в графах 3 и 4 таблиц 33 и 34, то есть значения относительной погрешности воспроизведения частоты находятся в допускаемых пределах.

10.13.2 Определение относительной погрешности воспроизведения частоты со встроенной опцией FRQ

Определение погрешности воспроизведения частоты со встроенной опцией FRQ проводится методом прямых измерений с помощью частотомера универсального CNT-91 и стандарта частоты рубидиевого FS725, подключённых по схеме рисунка 17.

Подготовить калибратор к работе в режиме воспроизведения частоты.

Соединить калибратор с частотомером CNT-91 и стандартом частоты FS-725 в соответствии с рисунком 16.

Рисунок 16 - Структурная схема соединения приборов

Провести последовательно измерения фиксированных значений частоты в соответствии с графой 1 таблицы 35. Результаты измерений записать в таблицу 35.

Таблица 34 - Результаты измерений воспроизводимых значений частоты калибратора 4015R со встроенной опцией FRQ

Воспроизводимые значения частоты	Результаты измерений	Нижняя граница допускаемых значений (единицы измерений такие же, как и проверяемые отметки)	Верхняя граница допускаемых значений (единицы измерений такие же, как и проверяемые отметки)	Заключение о соответствии
1	2	3	4	5
1 Гц		0,999999	1,000001
10 Гц		9,99999	10,00001
100 Гц		99,9999	100,0001
1 кГц		0,999999	1,000001
10 кГц		9,99999	10,00001
100 кГц		99,9999	100,0001
1 МГц		0,999999	1,000001
10 МГц		9,99999	10,00001

Результаты поверки считать положительными, если воспроизводимые значения частоты со встроенной опцией FRQ находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 35, то есть значения относительной погрешности воспроизведения частоты находятся в допускаемых пределах.

10.14 Определение абсолютной погрешности измерений и воспроизведения температуры с внешней опцией ЕА001А (опция имитация термопар)

Определение погрешности измерений и воспроизведения температуры с внешней опцией ЕА001А проводится с помощью мультиметра 8508А.

Структурная схема соединения приборов приведена на рисунке 17.

Рисунок 17 - Структурная схема соединения приборов

Поверку проводить в следующей последовательности.

Подключить внешнюю опцию имитации термопар ЕА001А к калибратору через разъем «ADAPTER INTERFACE».

Соединить клеммы мультиметра 8508А с выходными клеммами «TEMPERATURE METER CONNECTION» опции ЕА001А.

Установить компенсацию холодного спая (CJC) О °C.

На калибраторе выбрать тип термопары. Установить значение имитируемой температуры Ti в соответствии с графой 2 таблицы 36.

С помощью плавной регулировки устанавливаемой температуры установить по мультиметру 8508А значение напряжения в соответствии с графой 3 таблицы 36, записать скорректированное значение температуры как Т₂ в графу 4. Значения термоЭДС и температуры в зависимости от типа термопары соответствуют ГОСТ Р 8.585-2001 «ГСП. Термопары. Номинальные статические характеристики преобразования».

Провести аналогичные измерения для всех поверяемых точек всех типов термопар.

Рассчитать аьсолютную погрешность измерений температуры по формуле (12):

Д=Т₂-Т_Ь °C. (12)

Результаты поверки записать в таблицу 35.

Таблица 35 — Результаты изменений (воспроизведения) температуры калибраторов 4010R, 4015R с внешней опцией ЕА001А

Тип термопары	Поверяемые значения температуры Ti, °C	Соответствующие (начения напряжения постоянного тока, мВ	Показание калибратора Т₂,°С	Абсолютная погрешность, °C	Пределы допускаемой погрешности, ±, °C
1	2	3	4	5	6
J	-210 -90 0 +500 +1200	-8,095 -4,215 0,000 +27,393 +69,553			0,23 0,11 0,09 0,14 0,19
К	-200 -50 0 +1000 +1370	-5,891 -1,889 0,000 +41,276 +54,819			0,27 0,15 0,11 0,20 0,26
Т	-250	-6,18			0,60
	0	0,000			0,10
	+120	+5,228			0,09
	+400	+20,872			0,11

Тип термопары	Поверяемые значения температуры Ti, °C	Соответствующие шачения напряжения постоянного тока, мВ	Показание калибратора т₂,°с	Абсолютная погрешность, °C	Пределы допускаемой погрешности, ±, °C
1	2	3	4	5	6
R	0	0,000			0,80
	+500	+4,471			0,44
	+1760	+21,003			0,51
S	0	0,000			0,80
	+500	+4,233			0,44
	+1760	+18,609			0,51
В	+600	+1,792			0,75
	+900	+3,957			0,75
	+1500	+10,099			0,75
	+1820	+13,820			0,75
N	-200	-3,99			0,42
	-50	-1,269			0,2
	0	0,000			0,2
	+200	+5,913			0,2
	+1300	+47,513			0,24
Е	-250	-9,718			0,50
	-50	-2,787			0,12
	0	0,000			0,12
	+500	+37,005			0,12
	+1000	+76,373			0,15

Результаты поверки считать положительными, если значения абсолютной погрешности измерений (воспроизведения) температуры с внешней опцией ЕА001А находятся в допускаемых пределах, приведенных в графе 6 таблицы 36.

10.15 Определение погрешности измерений температуры со встроенной опцией PRT (имитация платиновых термометров сопротивления)

Применение в калибраторах встроенной опции PRT позволяет имитировать платиновые термометры сопротивления.

Для поверки калибраторов со встроенной опцией PRT используется мультиметр 8508А. По 2-х проводной схеме подключения калибратора к мультиметру 8508А проводится измерения температуры имитируемого термометра сопротивления PtlOO.

По 4-х проводной схеме подключения калибратора к мультиметру 8508А проводятся измерения температуры имитируемых термометров сопротивления Pt25, PtlOO, Pt250, Pt500, PtlOOO.

10.15.1 Определения погрешности измерений температуры поверяемого калибратора с встроенной опцией PRT по 4-х проводной схеме подключения.

Поверку проводить в следующей последовательности.

Собрать схему установки в соответствии с рисунком 18.

Рисунок 18 - Структурная схема соединения приборов

Соединить клеммы мультиметра 8508А с клеммами калибратора.

Перевести калибратор в режим имитации термометра сопротивления, для чего с помощью соответствующей функциональной клавиши выбрать режим «PRT».

Имитируется термометр сопротивления платиновый Pt 100 с температурным коэффициентом сопротивления а = 0,00385 °C'¹.

Зависимость сопротивления PtlOO от температуры соответствует ГОСТ Р 8.625-2006 «ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

Установить значение имитируемой температуры в соответствии с таблицей 36 и записать как Ть

С помощью плавной регулировки имитируемой температуры установить по мультиметру 8508А значение сопротивления в соответствии с таблицей 36, записать скорректированное значение температуры как Т₂.

Провести измерения для всех поверяемых точек: минус 100 °C, 0 °C, 30 °C, 60 °C, 100 °C, 200 °C, 300 °C, 800 °C. Результаты измерений записать в таблицу 36.

Таблица 36 - Результаты измерений температуры по 4-х проводной схеме подключения

Поверяемые значения температуры Ti,°C	Соответствую -щие значения сопротивления постоянному току, Ом	Измеренные значения сопротивления постоянному току, Ом	Соответствую -щие значения температуры по ГОСТ Р 8.625-2006, т₂,*с	Нижняя граница допускаемых значений	Верхняя граница допускаемых значений	Заключение о соответствии
1	2	3	4	5	6	7
-100	60,26			-100,01	-99,99
0	100,00			-0,01	0,01
+30	111,67			29,997	30,003
+60	123,24			59,994	60,006
+100	138,51			99,99	100,01
+200	175,86			199,98	200,02
+300	212,05			299,97	300,03
+800	375,7			799,92	800,08

Результаты поверки считать положительными, если значения температуры находятся в допускаемых пределах, указанных графам 5 и 6 таблицы 36, то есть значения относительной погрешности измерений температуры по 4-х проводной схеме подключения находятся в допускаемых пределах.

10.15.2 Определение абсолютной погрешности измерений температуры поверяемого калибратора с встроенной опцией PRT по 2-х проводной схемы подключения

Поверку проводить в последовательности, описанной в п. 5.3.15.1.

Результаты измерений записать в таблицу 37.

Таблица 37 - Результаты измерений температуры по 2-х проводной схеме подключения

Тип датчика	Диапазон измерений температуры, °C	Проверяемые отметки, °C	Результаты измерений, °C	Нижняя граница допускаемых значений	Верхняя граница допускаемых значений	Заключение о соответствии
1	2	3	4	5	в	7
Pt25	от -200 до 0	-200		-200,5	-199,5
	от -200 до 0	-10		-10,5	-9,5
	от 0 до +800	+10		9,4	10,6
	от 0 до +800	+800		799,4	800,6
PtlOO	от -200 до 0	-200		-200,13	-199,87
	от -200 до 0	-10		-10,13	-9,87
	от 0 до +800	+10		9,45	10,55
	от 0 до +800	+800		799,45	800,55
Pt250	от -200 до 0	-200		-200,25	-199,75
	от -200 до 0	-10		-10,25	-9,75
	от 0 до +800	+10		9,7	10,3
	от 0 до +800	+800		799,7	800,3
Pt500	от минус 200 до +260	-200		-200,1	-199,9
	от минус 200 до +260	+250		249,9	250,1
	от +260 до +500	+300		299,1	300,9
	от +260 до +500	+500		499,1	500,9
PtlOOO	от -200 до 0	-200		-200,08	-199,92
	от -200 до 0	-10		-10,08	-9,92
	от 0 до +800	+10		9,55	10,45
	от 0 до +800	+800		799,55	800,45

Результаты поверки считать положительными, если значения температуры находятся в допускаемых пределах, соответствующих графам 5 и 6 таблицы 37, то есть значения абсолютной погрешности измерений температуры по 2-х проводной схеме подключения находятся в допускаемых пределах.

10.16 Определение относительной погрешности воспроизведения скважности импульсов со встроенной опцией PWM

Подготовить калибратор к работе в режиме воспроизведения скважности импульсов, выбрав в меню калибратора «PWM».

Соединить калибратор с частотомером CNT-91 в соответствии с рисунком 19.

Рисунок 19 - Структурная схема соединения приборов

Провести измерения скважности импульсов 5, 50 и 95 % при значениях частоты следования 1 Гц, 10 Гц, 20 Гц, 100 Гц, 200 Гц, 1 кГц, 2 кГц, 10 кГц в соответствии с таблицей 38.

Таблица 38 — Результаты измерений скважности импульсов калибраторов 401 OR, 4015R со встроенной опцией PWM

Зааданные значения скважности, %	Заданные значения частоты	Результаты измерений, %	Нижняя граница допускаемых значений	Верхняя граница допускаемых значений	Заключение о чоответствии
1	2	3	4	5	б
5	1 Гц		4,9985	5.0015
	10 Гц		4,9985	5,0015
	20 Гц		4,9997	5,0003
	100 Гц		4,9997	5,0003
	200 Гц		4,997	5.003
	1 кГц		4,997	5.003
	2 кГц		4,97	5.03
	10 кГц		4,97	5,03
50	1 Гц		49.985	50.015
	10 Гц		49,985	50,015
	20 Гц		49.997	50,003
	100 Гц		49.997	50.003
	200 Гц		49,97	50,03
	1 кГц		49,97	50,03
	2 кГц		49.7	50,3
	10 кГц		49,7	50..3
95	1 Гц		94.972	95.028
	10 Гц		94.972	95,028
	20 Гц		94,9943	95,0057
	100 Гц		94.9943	95.0057
	200 Гц		94,943	95,057
	1 кГц		94,943	95,057
	2 кГц		94.43	95.57
	10 кГц		94.43	95.57

Результаты поверки считать положительными, если значения скважности импульсов находятся в пределах, указанных в графам 4 и 5 таблицы 38, то есть значения относительной погрешности воспроизведения скважности импульсов со встроенной опцией PWM находятся в допускаемых пределах.

10.17 Определение метрологических характеристик калибраторов со встроенными опциями SCP350 или SCP600 (для поверки осциллографов)

10.17.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока на нагрузке 1 МОм

Определение погрешности воспроизведения напряжения постоянного тока на нагрузке 1 МОм проводить методом прямых измерений с помощью мультиметра 3458А, подключенного к выходу «SCOPE OUT» калибратора.

Собрать измерительную схему в соответствии с рисунком 20.

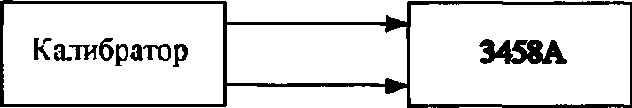

Рисунок 20 - Структурная схема подключения приборов

Перевести мультиметр 3458А в режим измерений постоянного напряжения. Включить в мультиметре автовыбор диапазона и статистическую обработку - среднее значение отсчетов (функция SMATH MEAN). Установить на калибраторе режим калибровки коэффициентов отклонения напряжение постоянного тока 2 мВ .

Установить на калибраторе режим воспроизведения напряжения постоянного тока при нагрузке 1 МОм и включить выход.

Провести измерения воспроизводимых калибратором значений напряжения на выходе «SCOPE OUT» на отметках, указанных в графе 2 таблицы 40.

Результаты измерений записать в таблицу 39.

Таблица 39 — Результаты измерений воспроизводимых значений напряжения постоянного тока на нагрузке 1 МОм

Значения коэффициентов вертикального отклонения	Проверяемые отметки	Результаты измерений	Нижняя граница допускаемых значений	Верхняя граница допускаемых значений	Заключение о соответствии
I	2	3	4	5	6
2 мВ/дел	2 мВ		1,9798 мВ	2,0202 мВ
2 мВ/дел	20 мВ		19,978 мВ	20,022 мВ
5 мВ/дел	5 мВ		4,9795 мВ	5,0205 мВ
5 мВ/дел	50 мВ		49,975 мВ	50,025 мВ
10 мВ/дел	10 мВ		9,979 мВ	10,021 мВ
10 мВ/дел	100 мВ		99,97 мВ	100,03 мВ
20 мВ/дел	20 мВ		19,98 мВ	20,02 мВ
20 мВ/дел	200 мВ		199,96 мВ	200,04 мВ
50 мВ/дел	50 мВ		49,975 мВ	50,025 мВ
50 мВ/дел	500 м В		499,93 мВ	500,07 мВ

Значения коэффициентов вертикального отклонения	Проверяемые отметки	Результаты измерений	Нижняя граница допускаемых значений	Верхняя граница допускаемых значений	Заключение о соответствии
1	2	3	4	5	6
100 мВ/дел	100 мВ		99,97 мВ	100,03 мВ
100 мВ/дел	1 В		0,99988 В	1,00012 В
1 В/дел	1В		0,99988 В	1,00012 В
1 В/дел	10В		9,999898 В	10,000102 В
2 В/дел	2В		1,99978 В	2,00022 В
2 В/дел	20 В		19,99798 В	20,00202 В
5 В/дел	5В		4,99948 В	5,00052 В
5 В/дел	50 В		49,99498 В	50,00502 В
10 В/дел	10 В		9,999898 В	10,000102 В
10 В/дел	100 В		99,98998 В	100,01002 В
20 В/дел	20 В		19,99798 В	20,00202 В
20 В/дел	200 В		199,97998 В	200,02002 В
50 В/дел	50 В		49,99498 В	50,00502 В
50 В/дел	500 В		499,94998 В	500,05002 В

Результаты поверки считать положительными, если измеренные значения напряжения постоянного тока находятся в допускаемых пределах, указанных в графам 4 и 5 таблицы 39, то есть значения абсолютной погрешности воспроизведения напряжения постоянного тока на нагрузке 1 МОм находятся в допускаемых пределах.

10.17.2 Определение абсолютной погрешности воспроизведения амплитуды прямоугольного сигнала при нагрузке 1 МОм

Определение погрешности воспроизведения амплитуды прямоугольного сигнала на нагрузке 1 МОм проводить методом прямых измерений с помощью мультиметра 3458А.

Перевести мультиметр 3458А в режим измерений постоянного напряжения, включить в мультиметре статистическую обработку - среднее значение отсчетов (функция SMATH MEAN). Диапазон измерений устанавливать вручную.

Поверяемый калибратор перевести в режим воспроизведения амплитуды прямоугольного сигнала на нагрузке 1 МОм. Подключить выход «SCOPE OUT» калибратора ко входу мультиметра, а выход сигнала синхронизации калибратора — ко входу внешнего запуска мультиметра в соответствии с руководством по эксплуатации на приборы. Устанавливать следующие настройки для мультиметра 3458А в зависимости от уровня выходного напряжения калибратора (диапазон 100 мВ для сигналов до 100 мВ, диапазон 1 В для сигналов свыше 100 мВ до 1 В, диапазон 10 В для сигналов свыше 1 В до 10 В, диапазон 1000 В для сигналов свыше 100 В до 500 В; NPLC = 0,01; задержка при измерении уровня прямоугольного сигнала 0,0007 с)

Установить на поверяемом калибраторе значение частоты 1 кГц и провести измерения на отметках, соответствующих графе 2 таблицы 40.

Таблица 40 - Воспроизведение амплитуды прямоугольного сигнала на нагрузке 1 МОм при частоте 1 кГц

Значения коэффициентов вертикального отклонения	Проверяемые отметки	Результаты измерений	Нижняя граница допускаемых значений	Верхняя граница допускаемых значений	Заключение о соответствии
1	2	3	4	5	б
2 мВ/дел	2 мВ		1,958 мВ	2,042 мВ
2 мВ/дел	20 мВ		19,94 мВ	20,06 мВ
5 мВ/дел	5 мВ		4,955 мВ	5,045 мВ
5 мВ/дел	50 мВ		49,91 мВ	50,09 мВ
10 мВ/дел	10 мВ		9,95 мВ	10,05 мВ
10 мВ/дел	100 мВ		99,86 мВ	100,14 мВ
20 мВ/дел	20 мВ		19,94 мВ	20,06 мВ
20 мВ/дел	200 мВ		199,76 мВ	200,24 мВ
50 мВ/дел	50 мВ		49,91 мВ	50,09 мВ
50 мВ/дел	500мВ		499,46 мВ	500,54 мВ
100 мВ/дел	100 мВ		99,86 мВ	100,14 мВ
100 мВ/дел	1 В		0,99896 В	1,00104 В
1 В/дел	1В		0,99896 В	1,00104 В
1 В/дел	10 В		9,98996 В	10,01004 В
2 В/дел	2В		1,99796 В	2,00204 В
2 В/дел	20 В		19,97996 В	20,02004 В
5 В/дел	5В		4,994д6 В	5,00504 В
5 В/дел	50 В		49,94995 В	50,05004
10 В/дел	10 В		9,98996 В	10,01004 В
10 В/дел	100 В		99,89996 В	100,10004
20 В/дел	20 В		19,97994 В	20,02004 В
20 В/дел	200 В		199,70004	200,20004
50 В/дел	50 В		49,94995 В	50,05004
50 В/дел	500 В		499,49996 В	500,50004 В

Результаты поверки считать положительными, если измеренные значения воспроизведения амплитуды прямоугольного сигнала находятся в допускаемых пределах, указанных в графам 4 и 5 таблицы 40, то есть значения абсолютной погрешности воспроизведения амплитуды прямоугольного сигнала при нагрузке 1 МОм находятся в допускаемых пределах.

10.17.3 Определение относительной погрешности установки периода следования временных маркеров

Определение погрешности установки периода следования временных маркеров проводить методом прямых измерений с помощью частотомера универсального CNT-91 (далее - частотомер).

Собрать измерительную схему в соответствии с рисунком 21.

Рисунок 21 - Структурная схема соединения приборов

Включить на частотомере режим измерений периода, на поверяемом калибраторе установить режим временных маркеров.

Устанавливая на калибраторе значения периода следования временных маркеров 2 нс/дел, 5 нс/дел, 10 нс/дел, 20 нс/дел, 50 нс/дел, 100 нс/дел, 200 нс/дел, 500 нс/дел, 1 мс/дел, 2 мс/дел, 5 мс/дел, 10 мс/дел, 20 мс/дел, 50 мс/дел, 100 мс/дел, 200 мс/дел, 500 мс/дел, 1 с/дел, 2 с/дел, 5 с/дел, определить по частотомеру действительные значения периода следования временных маркеров.

Результаты измерений записать в таблицу 41.

Таблица 41 — Результаты измерений периода следования временных маркеров

Установленные значения периода следования временных маркеров	Результаты измерений	Нижняя граница допускаемых значений	Верхняя граница допускаемых значений	Заключение о соответствии
1	2	3	4	5
2 нс/дел		1,99999 нс	2,00001 нс
5 нс/дел		4,999975 нс	5,000025 нс
10 нс/дел		9,99995 нс	10,00005 нс
20 нс/дел		19,9999 нс	20,0001 нс
50 нс/дел		49,99975 нс	50,00025 нс
100 нс/дел		99,9995 нс	100,0005 нс
200 нс/дел		199,999 нс	200,001 нс
500 нс/дел		499,9975 нс	500,0025 нс
1 мс/дел		0,999995 мс	1,000005 мс
2 мс/дел		1,99999 мс	2,00001 мс
5 мс/дел		4,999975 мс	5,000025 мс
10 мс/дел		9,99995 мс	10,00005 мс
20 мс/дел		19,9999 мс	20,0001 мс
50 мс/дел		49,99975 мс	50,00025 мс
100 мс/дел		99,9995 мс	100,0005 мс
200 мс/дел		199,999 мс	200,001 мс

500 мс/дел	499,9975 мс	500,0025 мс
1 с/дел	0,000005 с	1,000005 с
2 с/дел	1.99999 с	2,00001 с
5 с/дел	4,999975 с	5,000025 с

Результаты поверки считать положительными, если измеренные значения периода следования временных маркеров находятся в допускаемых пределах, указанных в графам 3 и 4 таблицы 41, то есть значения относительной погрешности установки периода следования временных маркеров находятся в допускаемых пределах, соответствующих столбцам 3-4 таблицы 41.

10.17.4 Определение относительной погрешности установки частоты нормированного гармонического сигнала частотой 50 кГц и неравномерности амплитуды гармонического сигнала генератора сигналов синусоидальной формы относительно нормированного значения на частоте 50 кГц.

Частота нормированного гармонического сигнала частотой 50 кГц определяется методом прямых измерений с помощью частотомера CNT-91, результат измерений записывается в таблицу 43 для опции SCP350 и таблицу 44 для опции SCP600

Неравномерность амплитуды гармонического сигнала измеряется методом прямых измерений при помощи вольтметра высокочастотного ВЗ-100 (далее — вольтметр ВЗ-100), подключенных по схеме рисунка 22.

Калибратор	------------1	‘ ВЗ-100
4010R/4015R	----►

Рисунок 22 — Схема соединения приборов

Подключить выход калибратора «SCOPE OUT» ко входу вольтметра ВЗ-100 с согласованной нагрузкой на входе 50 Ом. На поверяемом калибраторе установить режим генератора синусоидальных напряжений, уровень сигнала составляет от пика до пика 600 мВ при частоте 50 кГц. Подключить вольтметр ВЗ-100 в соответствии с руководством по эксплуатации, установив в меню вид измерений - относительные измерения дельта и размерность «%». Опорным сигналом является сигнал 50 кГц. Устанавливая частоту сигнала в зависимости от опции в соответствии с таблицей 43 или 44 измерить отклонение напряжения от опорной частоты 50 МГц, в процентах.

Для калибраторов со встроенной опцией SCP350 результаты измерений записать в таблицу 42.

Для калибраторов со встроенной опцией SCP600 результаты измерений записать в таблицу 43.

Таблица 42 — Результаты измерений относительной погрешности установки частоты нормированного гармонического сигнала частотой 50 кГц и неравномерности амплитуды гармонического сигнала генератора сигналов синусоидальной формы относительно нормированного значения на частоте 50 кГц калибраторов 4010R, 4015R со встроенной опцией SCP350

Установленные значения частоты	Результаты измерений частоты	Нижняя граница допускаемых значений, МГц	Верхняя граница допускаемых значений, МГц	Заключение о соответствии
50 кГц		49,9985	50,0015
Установленные значения частоты	Результаты измерений неравномерности амплитуды	Нижняя граница допускаемых значений неравномерности	Верхняя граница допускаемых значений неравномерности	Заключение о соответствии
50 кГц	опорный уровень	-	-	-
5 МГц		-12%	+12%
10 МГц		-12%	+12%
20 МГц		-12%	+12%
50 МГц		-12%	+12%
100 МГц		-12%	+12%
200 МГц		-12%	+12%
300 МГц		-12%	+12%
350 МГц		-12%	+12%

Таблица 43 — Результаты измерений относительной погрешности установки частоты нормированного гармонического сигнала частотой 50 кГц и неравномерности амплитуды гармонического сигнала генератора сигналов синусоидальной формы относительно нормированного значения на частоте 50 кГц калибраторов 401 OR, 4015R со встроенной опцией SCP600

Установленные значения частоты	Результаты измерений частоты	Нижняя граница допускаемых значений, МГц	Верхняя граница допускаемых значений, МГц	Заключение о соответствии
50 кГц		49,9985	50,0015
Установленные значения частоты	Результаты измерений неравномерности амплитуды	Нижняя граница допускаемых значений неравномерности	Верхняя граница допускаемых значений неравномерности	Заключение о соответствии
50 кГц	опорный уровень	-	-	-
5 МГц		-12%	+12%
10 МГц		-12%	+12%

20 МГц	-12%	+12%
50 МГц	-12%	+12%
100 МГц	-12%	+12%
200 МГц	-12%	+12%
300 МГц	-12%	+12%
400 МГц	-12%	+12%
500 МГц	-12%	+12%
600 МГц	-12%	+12%

Результаты поверки считать положительными, если установленные значения частоты для калибраторов с опцией SCP350 находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 42, для калибраторов с опцией SCP600 находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 43, то есть значения относительной погрешности установки частоты генератора сигналов синусоидальной формы находятся в допускаемых пределах.

10.18 Оппелеление относительной погпешности восппоизвеления мощности постоянного и пепеменного тока. Оппелеление абсолютной погрешности установки угла фазового сдвига (встроенные опции PWRDDS, PWRSINE)

10.18.1 Определение относительной погрешности воспроизведения мощности постоянного тока

Определение погрешности воспроизведения мощности постоянного тока проводить в режиме двух выходных сигналов: напряжение и сила постоянного тока. Поверку проводить с помощью мультиметров 8081-R, 8508А. Мультиметр 8081-R установить в режим измерений напряжения постоянного тока, мультиметр 8508А установить в режим измерений силы постоянного тока.

Установить на калибраторе режим воспроизведения напряжения постоянного тока и силы постоянного тока, нажав клавишу «POWER». Установить значения напряжения на выходе NORMAL и силы постоянного тока на выходе AUX в соответствии с таблицей 44.

Показания мультиметров записать в таблицу 44.

Таблица 44 — Результаты измерений напряжения и силы постоянного тока калибраторов 4010R,4015R со встроенной опцией PWRDDS

Установленное значение на калибраторе	Показание 8081-R, В	Нижняя граница измерений, В	Верхняя граница измерений, В	Показание 8508А, А	Нижняя граница измерений, А	Верхняя граница измерений, А	Заключение о соответствии
I	2	3	4	5	6	7	8
10 В. 100 мА		9.99971	10.00029		99.86 мА	100.14 мА
10 В. 1 А		9.99971	10.00029		0.99945	1.00055
10 В. 30 А		9.99971	10.00029		29.984	30.016
100 В. 100 мА		99.9966	100.0034		99.86 мА	100.14 мА
100 В. 1 А		99.9966	100.0034		0.99945	1.00055
100 В. 30 А		99.9966	100.0034		29.984	30.016
900 В. 100 мА		899.969	900.031		99.86 мА	100.14 мА
900 В. 1 А		899.969	900.031		0.99945	1.00055
900 В 30 А		899.969	900.031		29.984	30.016

Результаты поверки считать положительными, если воспроизводимые значения напряжения и силы постоянного тока калибраторов 4010R, 4015R со встроенной опцией PWRDDS находятся в пределах, указанных в графах 3. 4,6 и 7 таблицы 44, то есть значения относительной погрешности воспроизведения мощности постоянного тока находятся в допускаемых пределах.

10.18.2 Определение относительной погрешности воспроизведения мощности переменного тока

Определение погрешности воспроизведения мощности переменного тока проводить в режиме двух выходных сигналов: напряжение и сила переменного тока при частоте 50 Гц. Поверку проводить с помощью мультиметров 8081-R и 8508А. Мультиметр 8081-R установить в режим измерений напряжения переменного тока частотой 50 Гц, мультиметр 8508А установить в режим измерений силы переменного тока частотой 50 Гц.

Установить на калибраторе режим воспроизведения мощности переменного тока, нажав клавишу «POWER». Установить значения напряжения на выходе NORMAL и силы тока на выходе AUX в соответствии с таблицей 46.

Показания мультиметров записать в таблицу 45.

Таблица 45 - Результаты измерений напряжения и силы постоянного тока калибраторов 5 4010R, 4015R со встроенной опцией PWRSINE

Установленное значение на калибраторе	Показание 8081-R,B	Нижняя граница измерений, В	Верхняя граница измерений, В	Показание 8508А, А	Нижняя граница измерений ,А	Верхняя граница измерений ,А	Заключение о соответствии
1	2	3	4	5	6	7	8
10 В 100 мА 50 Гц		9,9956	10,0044		99,76 мА	100,24 мА
10 В 1 А 50 Гц		9,9956	10,0044		0,9986	1,0014
10В30А50Гц		9,9956	10,0044		29,901	30,019
100 В 100 мА 50 Гц		99,9525	100,0475		99,76 мА	100,24 мА
100 В 1 А 50 Гц		99,9525	100,0475		0,9986	1,0014
100 В 30 А 50 Гц		99,9525	100,0475		29,901	30,019
900 В 100 мА 50 Гц		899,565	900,435		99,76 мА	100,24 мА
900 В 1 А 50 Гц		899,565	900,435		0,9986	1,0014
900 В 30 А 50 Гц		899,565	900,435		29,901	30,019

Результаты поверки считать положительными, если воспроизводимые значения напряжения и силы постоянного тока калибраторов 4010R, 4015R со встроенной опцией PWRSINE находятся в пределах, указанных в графах 3, 4, 6 и 7 таблицы 45, то есть значения относительной погрешности воспроизведения мощности переменного тока находятся в допускаемых пределах.

10.18.3 Абсолютную погрешность установки угла фазового сдвига определяется методом прямых измерений.

Измерения необходимо проводить в следующей последовательности.

Соединить выходные клеммы напряжения калибратора с входом «А» частотомера CNT-91. Соединить выходные клеммы силы тока калибратора с вспомогательным устройством — сопротивлением 1 Ом, способным выдержать ток 1 А, в качестве которого может выступать мера Н4-12МС номинальным значением 1 Ом. Выходные клеммы меры Н4-12МС соединить с входом «В» частотомера CNT-91.

Структурная схема соединения приборов приведена на рисунке 23.

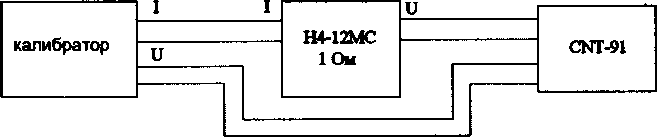

Рисунок 23 - Структурная схема соединения приборов.

Перевести калибратор в режим воспроизведения мощности, для чего с помощью соответствующей функциональной клавиши выбрать режим «POWER».

Установить режим «АС».

Установить значение частоты 50 Гц (установка по умолчанию).

Установить напряжение 1 В.

Установить силу тока 1 А.

Нажатием функциональных клавиш «DEG+» и «DEG-» задать требуемое значение фазового угла.

Нажатием функциональной клавиши «STEP» изменять значение шага фазового угла в зависимости от задаваемой величины.

Провести измерения частотомером воспроизводимых калибратором значений фазового угла:

0°, 45°, 90°, 180°, 270°, 350° при частотах 50 и 400 Гц.

Абсолютная погрешность вычисляется по формуле (13):

Дф = фи - фу, (13)

где ф_и - измеренное значение, градус;

Фу - действительное значение фазового угла, градус. Результаты измерений записать в таблицу 46.

Таблица 46 —	’езультаты измерений угла фазового сдвига
Воспроизводимые калибратором значения угла фазового сдвига, градус	Частота, Гц	Результаты измерений, градус	Нижняя граница измерений, градус	Верхняя граница измерений, градус	Заключение о соответствии
1	2	3	4	5	6
0	50		-0,109	0,109
45			44,846	45,154
90			89,801	90,199
180			179,711	180,289
270			269,621	270,379
350			349,541	350,459
0	400		-0,87	0,87
45			44,085	45,915
90			89,04	90,96
180°			178,95	181,05
270°			268,86	271,14
350			348,78	351,22

Результаты поверки считать положительными, если воспроизводимые значения угла фазового сдвига находятся в пределах, указанных в графах 4 и 5 таблицы 46, то есть значения абсолютной погрешности установки угла фазового сдвига находятся в допускаемых пределах.

10.19 Определение абсолютной погрешности измерений напряжения и силы постоянного тока с внешней опцией ЕА3023

Калибраторы с внешней опцией ЕА3023 предназначены для поверки источников питания 3 А/63 В. Определения погрешности измерений напряжения и силы постоянного тока с внешней опцией ЕА3023 проводится методом прямых измерений с использованием калибратора 3041R.

10.19.1 Определение абсолютной погрешности измерений напряжения постоянного тока с внешней опцией ЕА3023

Поверку проводить в следующей последовательности.

Подключить внешнюю опцию ЕА3023 к поверяемому калибратору через разъем «ADAPTER INTERFACE».

Соединить потенциальные клеммы опции ЕА3023 с выходными клеммами калибратора 3041R. в соответствии с рисунком 24.

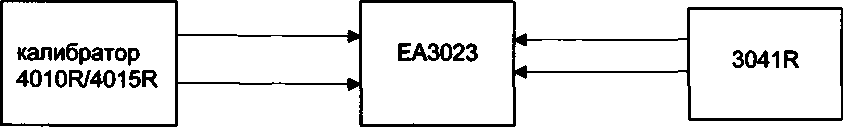

Рисунок 24 - Структурная схема соединения приборов

Провести измерения воспроизводимых калибратором 3041R следующих значений напряжения:

3,15,30,45 и 63 В.

Результаты измерений записать в таблицу 47.

Таблица 47 — Результаты измерений напряжения постоянного тока калибраторов 4010R,

4015R с внешней опцией ЕА3023

Воспроизводимые 3041R значения напряжения постоянного тока, В	Результат измерений, В	Нижняя граница измерений, В	Верхняя граница измерений, В	Заключение о соответствии
1	2	3	4	5
3		2,9794	3,0206
15		14,977	15,023
30		29,974	30,026
45		44,971	45,029
63		62,9674	63,0326

Результаты поверки считать положительными, если измеренные значения напряжения постоянного тока калибраторов 401 OR, 4015R с внешней опцией ЕА3023 находятся в допускаемых пределах, указанных в графе 3 таблицы 47, то есть значения абсолютной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах.

10.19.2 Определение абсолютной погрешности измерений силы постоянного тока с внешней опцией ЕА3023

Соединить токовые клеммы опции ЕА3023 с выходными клеммами калибратора 3041R.

Провести измерения воспроизводимых калибратором следующих значений силы тока, устанавливая эти же значения силы тока для опции ЕА3023 в программе «Virtual Front Panel» или «ProCai»:

0,3; 1; 1,5; 2; 2,5 и 3 А.

Результаты измерений записать в таблицу 48.

Таблица 48 — Результаты измерений силы постоянного тока калибраторов 401 OR, 4015R с внешней опцией ЕА3023

Воспроизводимые 3041R значения силы постоянного тока, А	Результат измерений, А	Нижняя граница измерений, А	Верхняя граница измерений, А	Заключение о соответствии
1	2	3	4	5
0,3		0,299885	0,30115
1		0,9985	1,0015
1,5		1,499825	1,50175
2		1,998	2,002
2,5		2,49775	2,50225
3		2,9975	3,0025

Результаты поверки считать положительными, если измеренные значения силы постоянного тока калибраторов 401 OR, 4015R с внешней опцией ЕА3023 находятся в допускаемых пределах, указанных в графе 4 таблицы 48, то есть значения абсолютной погрешности измерений силы постоянного тока находятся в допускаемых пределах.

10.20 Определение абсолютной погрешности измерений напряжения и силы постоянного тока с внешней опцией ЕА3025А

Калибраторы с внешней опцией ЕА3025А предназначены для поверки источников питания 60 А/100 В.

Определение погрешности измерений силы постоянного тока проводится косвенным методом с помощью катушки Р322, мультиметра 8508А, источника питания, подключенных по схеме рисунка 26.

10.20.1 Определение абсолютной погрешности измерений напряжения постоянного тока с внешней опцией ЕА3025А

Определение погрешности измерений напряжения постоянного тока с внешней опцией ЕА3025А проводить методом прямых измерений с использованием калибратора 3041R, подключенного по схеме рисунка 25.

Поверку проводить в следующей последовательности.

Подключить внешнюю опцию ЕА3025А к поверяемому калибратору через разъем «ADAPTER INTERFACE». Соединить потенциальные клеммы опции ЕА3025А с выходными клеммами калибратора 3041R.

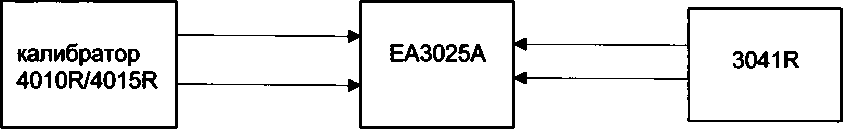

Рисунок 25 - Структурная схема соединения приборов

Провести измерения воспроизводимых калибратором 3041R следующих значений напряжения:

6, 15, 30,50, 75 и 100 В.

Результаты измерений записать в таблицу 49.

Таблица 49 — Результаты измерений напряжения постоянного тока калибраторов 4010R, 4015R с внешней опцией ЕА3025А

Воспроизводимые 3041R значения напряжения постоянного тока, В	Результат измерений, В	Нижняя граница измерений, В	Верхняя граница измерений, В	Заключение о соответствии
1	2	3	4	5
6		5,9688	6,0312
15		14,967	15,033
30		29,964	30,036
50		49,96	50,04
75		74,955	75,045
100		99,95	100,05

10.20.2 Определение абсолютной погрешности измерений силы постоянного тока с

внешней опцией ЕА3025А

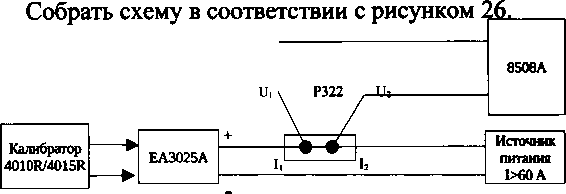

Рисунок 26 — Схема соединения приборов при измерении силы постоянного тока кадибраторов 401 OR, 4015R с внешней опцией ЕА3025А

Установить на поверяемом калибраторе режим ограничения силы тока и выставить 6 А. Плавно повышая напряжение с источника питания добиться значения тока ограничения (6 А). Показание мультиметра 8508А (в мВ) записать в таблицу 50. Рассчитать значение силы тока 1_д по формуле (14):

1д ~ и8508л/Ид (14)

где Ug508A - показание мультиметра 8508А, мВ;

Яд — действительное значение сопротивления меры электрического сопротивления Р322 (0,001 Ом).

Повторить для заданных значений силы тока 15 А, 30 А, 45 А, 60 А.

Результаты измерений записать в таблицу 50.

Таблица 50 — Определение значений силы постоянного тока калибраторов 4010R, 4015R с

внешней опцие	й ЕА3025
Воспроизводим ые значения силы постоянного тока, А	Показание мультиметра 8508А, В	Расчетное значение силы постоянного тока, А	Нижняя граница измерений, А	Верхняя граница измерений, А	Заключение о соответствии
1	2	3	4	5	б
6			5,967	6,033
15			14,9625	15,0375
30			29,955	30,045
45			44,9475	45,0525
60			59,94	60,06

Результаты поверки калибраторов 401 OR, 4015R с внешней опцией ЕА3025А считать положительными в режиме измерений напряжения постоянного тока считать положительными, если измеренные значения находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 49, то есть значения абсолютной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах.

Результаты поверки калибраторов 401 OR, 4015R с внешней опцией ЕА3025А считать положительными в режиме измерений силы постоянного тока считать положительными, если измеренные значения находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 50, то есть значения абсолютной погрешности измерений силы постоянного тока находятся в допускаемых пределах.

10.21 Определение метрологических характеристик калибраторов многофункциональных 4010R, 4015R с внешней опцией ЕА015 (многоцелевая платформа)

Внешняя опция ЕА015 подключается к калибраторам 4010R, 4015R через разъем «ADAPTER INTERFACE».

Измерения необходимо проводить в следующей последовательности.

Подключить внешнюю опцию ЕА015 к калибратору.

10.21.1 Определение абсолютной погрешности измерений напряжения постоянного тока

Определение погрешности измерений напряжения постоянного тока проводится методом прямых измерений с помощью калибратора 3041R.

Соединить клеммы опции ЕА015 «VOLTAGE MEASURE» и «COMMON» с выходными клеммами поверяемого калибратора. Поверяемый калибратор соединить с калибратором 3041R в соответствии с рисунка 27.

ЕА015 3041R

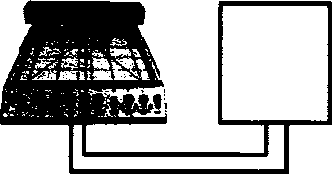

Рисунок 27 - Структурная схема соединения приборов

Установить на калибраторе требуемые диапазоны измерения напряжения с помощью программы VFP ЕА015 или на калибраторе (кнопкой MODE войдите в режим выбора внешних опций, навигационными кнопками выберите «Workstation», затем функцию «V Measure». Кнопками RANGE DN, RANGE UP установите требуемый диапазон измерения напряжения).

Перед началом измерения нажмите кнопку NULL для установки нуля поверяемого калибратора.

Провести измерения на отметках, приведенных в графе 2 таблицы 51.

Таблица 51- Определение абсолютной погрешности измерений напряжения постоянного тока с внешней опцией ЕА015

Верхний предел поддиапазон а	Проверяемые отметки, В	Результаты измерений, В	Нижняя граница измерений, В	Верхняя граница измерений, В	Заключение о соответствии
1	2	3	4	5	6
100 мВ	20 мВ		9,98 мВ	10,02 мВ
	40 мВ		39,97 мВ	40,03 мВ
	60 мВ		59,97 мВ	60,03 мВ
	80 мВ		79,96 мВ	80,04 мВ
	100 мВ		99,96 мВ	100,04 мВ
1 В	0,1 В		0,09978	0,10022
	0,3 В		0,29974	0,30026
	0,5 В		0,4997	0,5003
	0,7 В		0,69966	0,70034
	1В		0,9996	1,0004

ЗОВ	3 в	2,9984	3,0016
	5 В	4,998	5,002
	10В	9,997	10.003
	20 В	19,995	20,005
	ЗОВ	29,993	30,007

Результаты поверки считать положительными, если измеренные значения напряжения постоянного тока находятся в пределах, указанных в графах 4 и 5 таблицы 51, то есть значения относительной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах.

10.21.2 Определение абсолютной погрешности измерений силы постоянного тока Определение погрешности измерений силы постоянного тока проводится методом прямых измерений с помощью калибратора 3041R.

Соединить клеммы опции Е А015 «CURRENT MEASURE» и «COMMON» с выходными клеммами калибратора. Поверяемый калибратор соединить с калибратора 3041R в соответствии с рисунком 28.

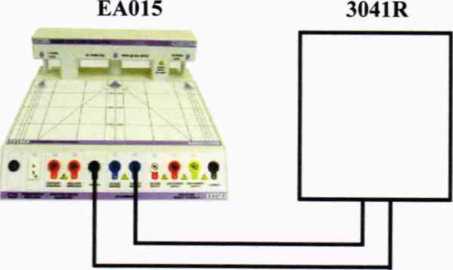

Рисунок 28 - Структурная схема соединения приборов.

Установить на калибраторе режим измерения силы постоянного тока с помощью программы VFP ЕА015 или на калибраторе (кнопкой MODE войдите в режим выбора внешних опций, навигационными кнопками выберите «Workstation», затем функцию «I Measure»).

Перед началом измерения нажмите кнопку NULL для установки нуля калибратора

Провести измерения силы постоянного тока на отметках 4 мА, 8 мА, 12 мА, 16 мА, 20 мА, 30 мА.

Результаты измерений записать в таблицу 52.

Таблица 52 - Определение абсолютной погрешности измерений силы постоянного тока с внешней опцией ЕА015

Проверяемые отметки, мА	Результаты измерений, мА	Нижняя граница измерений, мА	Верхняя граница измерений, мА	Заключение о соответствии
/	7	3	4	5
4		3,9938	4.0062
8		7,9926	8,0074
12		11,9914	12.0086
16		15,9902	16,0098
20		19,989	20,011
30		29,986	30,014

Результаты поверки считать положительными, если измеренные значения силы постоянного тока находятся в пределах, указанных в графах 3 и 4 таблицы 52, то есть значения абсолютной погрешности измерений силы постоянного тока находятся в допускаемых пределах.

10.21.3 Определение относительной погрешности воспроизведения сопротивления изоляции (сопротивление постоянному току) в диапазоне частот от 100 кОм до 5 МОм Определение погрешность воспроизведения сопротивления изоляции в диапазоне от 100 кОм до 5 МОм определяется методом прямых измерений с помощью мультиметра 8508А в режиме измерений сопротивления.

Соединить клеммы опции ЕА015 разъемы красный «Insulation Resistance» и черный «Common») с выходными клеммами мультиметра 8508А в соответствии с рисунком 29.

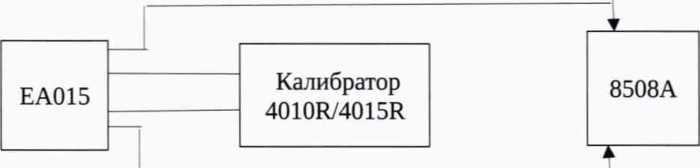

Рисунок 29 - Структурная схема соединения приборов.

Установить на калибраторе значения имитируемого сопротивления в соответствии с графой 3 таблицы 52 с помощью программы VFP ЕА015 или на калибраторе (кнопкой MODE войти в режим выбора внешних опций, навигационными кнопками выбрать «Workstation», затем функцию «Insulation Res», установить требуемое значение) и провести измерения мультиметром 8508А в режиме измерения сопротивления при величинах испытательного напряжения 100 В и 250 В.

Относительную погрешность воспроизведения сопротивления вычислить по формуле (15):

d = [(R> - R„_3M)/R„_3M] • 100 %, (15)

где R_? - установленное на калибраторе значение сопротивления, кОм;

R_H3M - измеренное мультиметром значение сопротивления, кОм.

Результаты измерений записать в таблицу 54.

Таблица 53 - Результаты измерений воспроизводимых значений электрического сопротивления

Испытательное напряжение, В	Диапазон	Установлен ные значения	Результаты измерений	Относительная погрешность, %	Пределы допускаемой относительн ой погрешности, ±, %	Заключение о соответствии
1	2	3	4	5	6	7
100 В	100 кОм-5 МОм	100 кОм			0,2
		500 кОм			0,2
		1 МОм			0,2
		5 МОм			0,2
	5,01 кОм-2 ГОм	5,1 МОм			3
		100 МОм			3
		500 МОм			з
		1 ГОм			3
		2 ГОм			3
250 В	100 кОм-5 МОм	100 кОм			0,2
		500 кОм			0,2
		1 МОм			0,2
		5 МОм			0,2
	5,01 кОм-2 ГОм	5,1 МОм			3
		100 МОм			3
		500 МОм			3
		1 ГОм			3
		2 ГОм			3

Результаты поверки считать положительными, если значения относительной погрешности воспроизведения сопротивления находятся в допускаемых пределах, приведенных в графе 6 таблицы 53.

10.21.4 Определение абсолютной погрешности измерений испытательного напряжения постоянного тока

Погрешность измерений испытательного напряжения определяется методом прямых измерений.

Соединить клеммы опции ЕА015 разъемы красный «Insulation Resistance» и черный «Common» с выходными клеммами калибратора 3041R в соответствии с рисунком 31.

ЕА015

3041R

£
	р ; t* 1

Рисунок 31- Структурная схема соединения приборов

Установить на калибраторе диапазоны измерения испытательного напряжения 50 В, 100 В, 250 В, 500 В, 1000 В с помощью программы VFP ЕА015 или на калибраторе (кнопкой MODE войдите в режим выбора внешних опций, навигационными кнопками выберите «Workstation», затем фукцию «Ins.Test V». Кнопками RANGE DN, RANGE UP установите требуемый диапазон измерения тестового напряжения) Перед началом измерения нажмите кнопку NULL—для установки нуля калибратора

Калибратором 3041R задать следующие отметки: 50, 100, 250, 500, 750 и 900 В напряжения постоянного тока.

Результаты измерений записать в таблицу 54.

Таблица 54 - Результаты измерений испытательного напряжения

Заданные значения испытательного напряжения, В	Результаты измерений, В	Нижняя граница допускаемого значения, В	Верхняя граница допускаемого значения, В	Заключение о соответствии
/	2	3	4	5
50 В		49,73	50,27
100 В		99,48	100,52
250 В		248,73	251,27
500 В		497,48	502,52
750 В		746,23	753,77
900 В		894,98	905,02

. Результаты поверки считать положительными, если измеренные значения испытательного напряжения находится в допускаемых пределах, указанных в графах 3 и 4 таблицы 54, то есть значения абсолютной погрешности измерений испытательного напряжения постоянного тока находятся в допускаемых пределах.

10.21.5 Определение абсолютной погрешности воспроизведения сопротивления постоянному току

Диапазон и погрешность воспроизведения сопротивления постоянному току определяются методом прямых измерений.

Соединить клеммы опции ЕА015 «CONTINUITY» и «COMMON» с выходными клеммами калибратора в соответствии с рисунком 32.

Рисунок 32 - Структурная схема соединения приборов.

Установить на плверяемом калибраторе значения сопротивления 1,9 Ом, 10 Ом, 19 Ом, 190 Ом, 1000 Ом с помощью программы VFP ЕА015 или на калибраторе (кнопкой MODE войдите в режим выбора внешних опций, навигационными кнопками выберите «Workstation», затем функция «Continuity Res». Навигационными кнопками вверх или вниз установите требуемое значение сопротивления)

Результаты измерений и вычислений записать в таблицу 55.

Таблица 55 - Результаты измерений воспроизводимых значений электрического сопротивления

Заданные значения электрического сопротивления. Ом	Результаты измерений. Ом	Нижняя граница допускаемого значения, Ом	Верхняя граница допускаемого значения. Ом	Заключение о соответствии
/	2	3	■*	⁵
1,9		1,846	1,954
10		9,93	10,07
19		18,912	19,088
190		189,57	190,43
1000		997,95	1002,05

Результаты поверки считать положительными, если воспроизводимые значения электрического сопротивления находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 56, то есть значения абсолютной погрешности воспроизведения сопротивления постоянному току находятся в допускаемых пределах.

10.21.6 Определение абсолютной погрешности калибраторов при имитации термоэлектрических преобразователей (термопар)

Погрешность имитации термопар определяется методом прямых измерений.

Соединить клеммы опции ЕА015 «Thermocouple Simulation» с выходными клеммами калибратора в соответствии с рисунком 33..

Рисунок 33 - Структурная схема соединения приборов.

Установить на калибраторе режим имитации термопар с помощью программы VFP ЕА015 или на калибраторе (кнопкой MODE войдите в режим выбора внешних опций, навигационными кнопками выберите «Workstation», затем выберите функцию «Thermocouple».)

Выбрать режим «MAN CJ» установить 0 грпд С.

Установить тип имитируемой термопары в соответствии с таблицей 48.

Выбрать режим «MAN CJ».

Установить значение имитируемой температуры в соответствии с графой 2 таблицы 56, записать как Ть

С помощью плавной регулировки устанавливаемой температуры установить по мультиметра 8508А значение напряжения в соответствии с графой 3 таблицы 56, записать скорректированное значение температуры как Т₂.

Провести аналогичные измерения для всех поверяемых точек всех типов термопар.

Абсолютная погрешность имитации термопар вычисляется по формуле (16):

Д = Т₂-Т).

(16)

Таблица 56 — Результаты измерений

Тип термопары	Поверяемые значения температуры Тi, °C	Соответствующие значения напряжения постоянного тока, мВ	Показание калибратора Т₂, °C	Абсолютная погрешность, °C	Пределы допускаемой погрешности, ±, °C
1	2	3	4	5	6
J	-210 -90 0 +500 +1200	-8,095 -4,215 0.000 +27,393 +69,553			0,23 0,11 0,09 0,14 0,19
К	-200 -50 0 +1000 +1370	-5,891 -1,889 0,000 +41,276 +54,819			0,27 0,15 0,11 0.20 0,26
т	-250 0 + 120 +400	-6,18 0,000 +5,228 +20,872			0,60 0,10 0,09 0,11
R	0 +500 +1760	0,000 +4,471 +21,003			0,80 0.44 0,51

S	0 +500 +1760	0,000 +4,233 +18,609	0,80 0,44 0,51
в	+600 +900 +1500 +1820	+1,792 +3,957 +10,099 +13,820	0,73 0,65 0,54 0,55
N	-200 -50 0 +200 +1300	-3,99 -1,269 0.000 +5,913 +47,513	0,42 0,20 0,16 0,15 0,24
Е	-250 -50 0 +500 +1000	-9,718 -2,787 0,000 +37,005 +76,373	0,50 0,10 0,09 0,12 0,15

Результаты поверки считать положительными, если значения абсолютной погрешности калибраторов при имитации термоэлектрических преобразователей (термопар) находятся в допускаемых пределах, приведенных в графе 6 таблицы 55.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
- 11.1 Результаты поверки по определению абсолютной погрешности воспроизведения напряжения постоянного тока считать положительными, если:

- воспроизводимые значения напряжения постоянного тока калибратора 401 OR находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 4, то есть значения абсолютной погрешности воспроизведения напряжения постоянного тока находятся в допускаемых пределах;
- если воспроизводимые значения напряжения постоянного тока калибратора 4015R находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 5, то есть значения абсолютной погрешности воспроизведения напряжения постоянного тока находятся в допускаемых пределах.

11.2 Результаты поверки по определению абсолютной погрешности воспроизведения напряжения переменного тока считать положительными, если:

-воспроизводимые значения напряжения переменного тока калибратора 4010R находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 8, то есть значения абсолютной погрешности воспроизведения напряжения переменного тока находятся в допускаемых пределах;

-воспроизводимые значения напряжения переменного тока калибраторов 4015R находятся в допускаемых пределах, указанных в графах 3-4 таблицы 9, то есть значения абсолютной погрешности воспроизведения напряжения переменного тока находятся в допускаемых пределах.

11.3 Результаты поверки по определению относительной погрешности воспроизведения напряжения постоянного и переменного тока с внешней опцией ЕА3024 (усилитель) считать положительными, если:

-измеренные значения напряжения постоянного и переменного тока при использовании калибраторов 4000R с внешней опцией ЕА3024 находятся в допускаемых пределах, указанных в графах 5 и 6 таблицы 10, то есть значения относительной погрешности воспроизведения напряжения постоянного и переменного тока находятся в допускаемых пределах ±0,5 %.

11.4 Результаты поверки по определению абсолютной погрешности воспроизведения силы постоянного тока считать положительными, если:

-воспроизводимые значения силы постоянного тока калибратора 4010R находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 13, то есть значения абсолютной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах;

-воспроизводимые значения силы постоянного тока калибратора 4015R находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 14, то есть значения абсолютной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах.

11.5 Результаты поверки по определению абсолютной погрешности воспроизведения силы постоянного тока с внешней опцией ЕА013 (источник пикоамперных токов) считать положительными, если:

-воспроизводимые значения силы постоянного тока калибраторов 401 OR, 4015R с внешней опцией ЕА013 находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 15, то есть значения относительной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах ±0,5 %.

11.6 Результаты поверки по определению абсолютной погрешности воспроизведения силы переменного тока считать положительными, если:

-воспроизводимые значения силы переменного тока калибратора 4010R находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 18, то есть значения погрешности воспроизведения силы переменного тока находятся в допускаемых пределах;

-воспроизводимые значения силы переменного тока калибратора 4015R находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 19, то есть значения погрешности воспроизведения силы переменного тока находятся в допускаемых пределах.

11.7 Результаты поверки по определению погрешности воспроизведения силы тока с внешней опцией ЕА3012А (усилитель) считать положительными, если:

-значения абсолютной погрешности воспроизведения силы постоянного тока калибраторов 4000R с применением внешней опции ЕА3012А находятся в допускаемых пределах, приведенных в графе 6 таблицы 20;

-значения абсолютной погрешности воспроизведения силы переменного тока калибраторов 4000R с применением внешней опции ЕА3012А находятся в допускаемых пределах, приведенных в графе 7 таблицы 21.

11.8 Результаты поверки по определению абсолютной погрешности воспроизведения электрического сопротивления постоянному току считать положительными, если:

-воспроизводимые значения электрического сопротивления находятся в допускаемых пределах, указанных в графе 4 таблиц 22-25, то есть значения абсолютной погрешности воспроизведения электрического сопротивления постоянному току находятся в допускаемых пределах;

-воспроизводимые значения электрического сопротивления калибраторов 4000R со встроенной опцией SIMRC находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 26, то есть значения абсолютной погрешности воспроизведения сопротивления постоянному току находятся в допускаемых пределах.

11.9 Результаты поверки по определению погрешности воспроизведения силы постоянного тока и электрического сопротивления постоянному току с внешней опцией ЕА008 (модуль измерений пикоамперных токов и больших сопротивлений) считать положительными, если:

-если измеренные значения силы постоянного тока калибраторов 4000R с внешней опцией ЕА008 находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 27, т. е. значения относительной погрешности измерений силы постоянного тока находятся в допускаемых пределах ±0,5 %.

-если измеренные значения силы постоянного тока и сопротивления постоянному току калибраторов 4000R с внешней опцией ЕА008 находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 27, т. е. значения относительной погрешности измерений находятся в допускаемых пределах ±0,5 %.

11.10 Результаты поверки по определению фактического значения коэффициента трансформации измерительного тока с внешней опцией ЕА002 (модуль для поверки токовых клещей) считать положительными, если:

-значения абсолютной погрешности определения коэффициента трансформации находится в пределах ±0,5.

11.11 Результаты поверки по определению относительной погрешности воспроизведения электрической ёмкости считать положительными, если:

-воспроизводимые значения электрической ёмкости находятся в допускаемых пределах, указанных в графе 4 таблицы 29, то есть значения относительной погрешности воспроизведения электрической ёмкости находятся в допускаемых пределах:

-рассчитанные значения электрической ёмкости калибраторов 4000R со встроенной опцией SIMRC находятся в пределах, указанных в графе 7 таблицы 30, то есть значения относительной погрешности воспроизведения электрической ёмкости находятся в допускаемых пределах.

11.12 Результаты поверки по определению относительной погрешности воспроизведения индуктивности считать положительными, если:

-воспроизводимые значения индуктивности находятся в допускаемых пределах, указанных в графе 4 таблицы 31, то есть значения относительной погрешности воспроизведения индуктивности находятся в допускаемых пределах ±0,5 %.

11.13 Результаты поверки по определению относительной погрешности воспроизведения частоты считать положительными, если:

-воспроизводимые значения частоты калибратора 4010R находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 32, то есть значения относительной погрешности воспроизведения частоты находятся в допускаемых пределах ±1Ю‘⁴%;

-воспроизводимые значения частоты калибратора 4015R находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 33, то есть значения относительной погрешности воспроизведения частоты находятся в допускаемых пределах

±2-10’³%;

-воспроизводимые значения частоты калибраторов со встроенной опцией FRQ находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 35, то есть значения относительной погрешности воспроизведения частоты находятся в допускаемых пределах

11.14 Результаты поверки по определению погрешности измерений и воспроизведения температуры с внешней опцией ЕА001А (опция имитация термопар) считать положительными, если:

-значения абсолютной погрешности измерений (воспроизведения) температуры с внешней опцией ЕА001А находятся в допускаемых пределах, приведенных в графе 6 таблицы 35.

11.15 Результаты поверки по определению абсолютной погрешности измерений температуры со встроенной опцией PRT (имитация платиновых термометров сопротивления) считать положительными, если:

-значения температуры находятся в допускаемых пределах, указанных графам 5 и 6 таблицы 36, то есть значения относительной погрешности измерений температуры по 4-х проводной схеме подключения находятся в допускаемых пределах;

-значения температуры находятся в допускаемых пределах, соответствующих графам 5 и 6 таблицы 37, то есть значения абсолютной погрешности измерений температуры по 2-х проводной схеме подключения находятся в допускаемых пределах.

11.16 Результаты поверки по определению относительной погрешности воспроизведения скважности считать положительными, если

-значения скважности импульсов находятся в пределах, указанных в графам 4 и 5 таблицы 38, то есть значения относительной погрешности воспроизведения скважности импульсов со встроенной опцией PWM находятся в допускаемых пределах.

11.17 Результаты поверки по определению метрологических характеристик калибраторов со встроенными опциями SCP350 или SCP600 (для поверки осциллографов) считать положительными, если:

-измеренные значения напряжения постоянного тока находятся в допускаемых пределах, указанных в графам 4 и 5 таблицы 39, то есть значения абсолютной погрешности воспроизведения напряжения постоянного тока на нагрузке 1 МОм находятся в допускаемых пределах;

-измеренные значения воспроизведения амплитуды прямоугольного сигнала находятся в допускаемых пределах, указанных в графам 4 и 5 таблицы 40, то есть значения абсолютной погрешности воспроизведения амплитуды прямоугольного сигнала при нагрузке 1 МОм находятся в допускаемых пределах;

-измеренные значения периода следования временных маркеров находятся в допускаемых пределах, указанных в графам 3 и 4 таблицы 41, то есть значения относительной погрешности установки периода следования временных маркеров находятся в допускаемых пределах, соответствующих столбцам 3-4 таблицы 41;

-установленные значения частоты для калибраторов с опцией SCP350 находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 42, для калибраторов с опцией SCP600 находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 43, то есть значения относительной погрешности установки частоты генератора сигналов синусоидальной формы находятся в допускаемых пределах.

11.18 Результаты поверки по определению относительной погрешности воспроизведения мощности постоянного и переменного тока и определению абсолютной погрешности установки угла фазового сдвига (встроенные опции PWRDDS, PWRSINE) считать положительными, если:

-воспроизводимые значения напряжения и силы постоянного тока калибраторов 4010R, 4015R со встроенной опцией PWRDDS находятся в пределах, указанных в графах 3. 4, 6 и 7 таблицы 44, то есть значения относительной погрешности воспроизведения мощности постоянного тока находятся в допускаемых пределах;

-воспроизводимые значения напряжения и силы постоянного тока калибраторов 4000R со встроенной опцией PWRSINE находятся в пределах, указанных в графах 3, 4, 6 и 7 таблицы 45, то есть значения относительной погрешности воспроизведения мощности переменного тока находятся в допускаемых пределах;

-воспроизводимые значения угла фазового сдвига находятся в пределах, указанных в графах 4 и 5 таблицы 46, то есть значения абсолютной погрешности установки угла фазового сдвига находятся в допускаемых пределах.

11.19 Результаты поверки по определению абсолютной погрешности измерений напряжения и силы постоянного тока с внешней опцией ЕА3023 считать положительными, если:

-измеренные значения напряжения постоянного тока калибраторов 4000R с внешней опцией ЕА3023 находятся в допускаемых пределах, указанных в графе 3 таблицы 47, то есть значения абсолютной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах;

-измеренные значения силы постоянного тока калибраторов 4000R с внешней опцией ЕА3023 находятся в допускаемых пределах, указанных в графе 4 таблицы 48, то есть значения абсолютной погрешности измерений силы постоянного тока находятся в допускаемых пределах.

11.20 Результаты поверки по определению абсолютной погрешности измерений напряжения и силы постоянного тока с внешней опцией ЕА3025А считать положительными, если:

-измеренные значения напряжения постоянного тока находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 49, то есть значения абсолютной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах;

-измеренные значения силы постоянного тока находятся в допускаемых пределах, указанных в графах 4 и 5 таблицы 50, то есть значения абсолютной погрешности измерений силы постоянного тока находятся в допускаемых пределах.

11.21 Результаты поверки по определению метрологических характеристик калибраторов с внешней опцией ЕА015 считать положительными, если:

-измеренные значения напряжения постоянного тока находятся в пределах, указанных в графах 4 и 5 таблицы 51, то есть значения относительной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах;

-измеренные значения силы постоянного тока находятся в пределах, указанных в графах 3 и 4 таблицы 52, то есть значения абсолютной погрешности измерений силы постоянного тока находятся в допускаемых пределах;

-значения относительной погрешности воспроизведения сопротивления находятся в допускаемых пределах, приведенных в графе 6 таблицы 53;

-измеренные значения испытательного напряжения находится в допускаемых пределах, указанных в графах 3 и 4 таблицы 54, то есть значения абсолютной погрешности измерений испытательного напряжения постоянного тока находятся в допускаемых пределах;

-воспроизводимые значения электрического сопротивления находятся в допускаемых пределах, указанных в графах 3 и 4 таблицы 56, то есть значения абсолютной погрешности воспроизведения сопротивления постоянному току находятся в допускаемых пределах;

-значения абсолютной погрешности калибраторов при имитации

термоэлектрических преобразователей (термопар) находятся в допускаемых пределах, приведенных в графе 6 таблицы 55.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
- 12.1 Результаты поверки калибраторов подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. Нанесение знака поверки на калибраторы не предусмотрено. По заявлению владельца калибратора или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений или выдается извещение о непригодности к применению средства измерений.
- 12.2 Результаты поверки оформляются в соответствии с приказом №2510 от 31.07.2020 г. Минпромторга России.

ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

6.1 При проведении поверки должны быть соблюдены следующие условия:

• температура окружающего воздуха, °C
• относительная влажность окружающего воздуха, %
• атмосферное давление, кПа
• напряжение питающей сети, В
• частота питающей сети, Гц

ВНЕШНИЙ ОСМОТР

7.1 При внешнем осмотре должно быть установлено соответствие калибратора требованиям эксплуатационной документации. При внешнем осмотре проверить:

• комплектность калибратора;
• отсутствие механических повреждений;

Техническая поддержка

Методика поверки «ГСОЕИ. КАЛИБРАТОРЫ МНОГОФУНКЦИОНАЛЬНЫЕ 4000R» (MП-4000R-202I)

Методика поверки

ГСОЕИ. КАЛИБРАТОРЫ МНОГОФУНКЦИОНАЛЬНЫЕ 4000R

MП-4000R-202I

ВНИИФТРИ

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «ГСОЕИ. КАЛИБРАТОРЫ МНОГОФУНКЦИОНАЛЬНЫЕ 4000R» (MП-4000R-202I)

Методика поверки

ГСОЕИ. КАЛИБРАТОРЫ МНОГОФУНКЦИОНАЛЬНЫЕ 4000R

MП-4000R-202I

ВНИИФТРИ

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
