Методика поверки «Меры шероховатости эталонные ПРО-10» (МП 203-9-2016)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора

по производственной метрологии

Москва, 2016

Настоящая методика поверки распространяется на меры шероховатости эталонные ПРО-10, изготавливаемые АО «Завод ПРОТОН» г. Москва, г. Зеленоград и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 2 года

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки должны быть выполнены операции и применены средства измерений, указанные в таблице 1.

Таблица 1.

Примечание - Допускается применять средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.

2. УСЛОВИЯ ПОВЕРКИ

Поверка мер проводится в чистом помещении с содержанием пылевидных частиц размером более 0,1 мкм в среднем не более десяти в 1 см³ воздуха.

• - температура окружающего воздуха, ° С                 (20 ± 5);

• - относительная влажность воздуха, не более %           85;

При проведении поверки в вышеуказанном помещении должны отсутствовать посторонние вибрации и акустические шумы, а также прочие факторы, которые могут внести искажения в результаты измерений.

При проведении поверки мер необходимо соблюдать требования мер безопасности по технической документации на применяемые средства измерений и поверяемые меры.

3. ПОДГОТОВКА К ПОВЕРКЕ

• 3.1 Меры (единичные или в комплекте), представленные на поверку, должны быть снабжены паспортом. Поверяемый комплект мер и применяемые для поверки средства измерений следует подготовить к работе в соответствии с технической документацией на них, а также выдержать в помещении, где проводят поверку, не менее 2 часов при температуре (20±5)°C.

• 3.2 Рабочую поверхность каждой меры очистить струей чистого сухого воздуха.

4. ПРОВЕДЕНИЕ ПОВЕРКИ

• 4.1 Внешний осмотр мер проводят путем визуального контроля.

Меры считаются поверенными, если упаковка, маркировка, комплектность и внешний вид мер соответствуют требованиям паспорта.

4.2 Определение метрологических характеристик мер

• 4.2.1 Определение метрологических характеристик мер проводятся методом прямых измерений параметров шероховатости меры с помощью ГЭТ 113-2014 в следующей последовательности. Установить поверяемую меру так, чтобы направление перемещения датчика при измерении параметров меры было перпендикулярно направлению неровностей поверхности меры (совпадало с направлением длинной стороны кварцевой пластинки меры). В соответствии с номинальным значением параметров шероховатости поверяемой меры и эксплуатационной документацией на профилометр установить режимы измерений прибора, выбрав отсечку шага в зависимости от параметра RSm меры в соответствии с таблицей 2.

Таблица 2

Произвести измерение параметров шероховатости Ra. Rz, RSm на 10 трассах измерений, равномерно распределенных по рабочей области меры.

Вычислить среднее значение R каждого из параметров шероховатости Ra, Rz, RSm по формуле:

р =  __

где W - число трасс измерений;

R, - значение параметра на /-ой трассе

Меры шероховатости эталонные ПРО-10 считаются поверенными, если определенные средние значения параметров Ra, Rz находятся в пределах диапазонов, приведенных в таблице 3.

Таблица 3

4.2.2 Определение относительной погрешности параметра шероховатости Ra

По результатам измерений и вычислений среднего значения параметра Ra, проведен

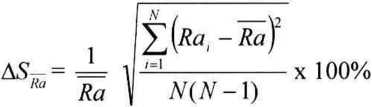

ных в п. 4.2.1, вычислить относительную погрешность меры по параметру Ra по формуле:

До Ra=2 AS- , где

Меры шероховатости эталонные ПРО-10 считаются поверенными, если относительная погрешность меры по параметру Ra в зависимости от диапазона составляет от 12% до 0,1 %.

4.2.3 Определение действительного значения и относительного среднеквадратического отклонения параметра RSm

По результатам измерений и вычисления среднего значения параметра RSm по формуле п. 4.2.1 вычислить относительное среднеквадратическое отклонение параметра RSm по формуле:

/ --------\2

Y\RSm,-RSmf

ASRSm = =L 1  ----------х 100%

RSm || TV(W-l)

Меры шероховатости эталонные ПРО-10 считаются поверенными, если определенные средние значения параметра RSm находятся в пределах диапазонов, приведенных в таблице 3, а относительное среднеквадратическое отклонение параметра RSm не превышает 5 %.

Для справки могут измеряться и рассчитываться, используя формулы, приведенные в п.п. 4.2.1. - 4.2.3, средние значения, относительные погрешности и относительные среднеквадратические отклонения для других высотных и шаговых параметров шероховатости.

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 5.1 При положительных результатах поверки выдается свидетельство установленной формы с указанием действительных значений параметров шероховатости Ra, Rz и RSm, относительной погрешности параметра шероховатости Ra, относительного среднеквадратического отклонения параметра RSm меры, отсечки шага и радиуса щупа.

• 5.2    Знак поверки наносится на свидетельство о поверке.

• 5.3    При отрицательных результатах поверки выдается протокол с результатами измерений, подписанный поверителем.



  Н.А Табачникова

Зам. начальника отдела 203

ИЦ ФГУП «ВНИИМС»

5
