Методика поверки «Вольтметр универсальный цифровой В7-35» (2.728.008)

ВОЛЬТМЕТР

УНИВЕРСАЛЬНЫЙ ЦИФРОВОЙ

В7-35

МЕТОДИКА ПОВЕРКИ

2.728.008

13. ПОВЕРКА ВОЛЬТМЕТРА

Настоящий раздел составлен в соответствии с требованиями стандарта «Нормативно-технические документы на методики поверки средств измерений» и инструкции «Методика поверки цифровых вольтметров, аналого-цифровых преобразователей и комбинированных (универсальных') цифровых приборов постоянного и переменного тока» и устанавливает методы и средства поверки вольтметров универсальных цифровых В7-35 при выпуске из производства, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

Периодичность поверки — один раз в 12 месяцев.

13. 1. Операции и средства поверки.

13. 1. 1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 12.

Примечания: 1. Вместо указанных в табл. 12 образцовых и вспомогательных средств поверки разрешается применить другие а н.п логичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2. Образцовые вспомогательные средства поверки должны быть исправны, поверены и иглеть свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 3. Погрешность изм* рения напряжения и силы постоянного тока определяется при полярностях входного сигнала,

указанных в табл. 12 (знак « + » вольтметр не индицирует)

• 4. Допускается поверка прибора в точках шкалы, отличающихся от указанных в табл. 12 на ±5%.

<?. Операция по и. 13. 3. 3. должна производиться только при выпуске прибора из ремонта.

образцовые

13. 1. 2. Основные технические характеристики средств поверки указаны в табл. 13.

Таблица 13

13. la. Требования безопасности.

При проведении поверки должны быть соблюдены требования безопасности, приведенные в разделе 9 настоящего ТО, а также в описаниях на образцовые и вспомогательные средства поверки.

13. 2. Условия поверки и подготовка к ней.

13. 2. 1. При проведении операций поверки должны соблюдаться следующие условия:

Для каждой поверяемой точки должно выполняться условие

lAl^lAql

В противном случае вольтметр бракуют.

Относительная погрешность в процентах определяется

б= -—г-ХЮО,              (14)

где Д — абсолютная погрешность поверяемого вольтметра, В, А, Ом;

X — показание образцовой меры, В. А, Ом.

Пример,

На пределе измерения напряжения переменного тока 10 В поверяется точка шкалы 2,50 V. На вход поверяемого вольтметра от В1-9 подают напряжение Х=2,50 В, показание табло поверяемого вольтметра при этом, например, равно 2,52 V. Абсолютная погрешность измерения А=2,52 В—2,50 В=0,02 В = 2 ед. мл. разряда и не превышает допускаемой погрешности Дц, равной 3,75 ед. мл. разряда по табл. 12. Относительная погрешность в процентах СОСТЯВИТ

б = (0,02 В/2,50 В) X100 % =0,8 %, что не превышает допустимой ±1,5% по табл. 12,

13. 3. 5. Определите основную погрешность измерения напряжения постоянного тока в следующем порядке:

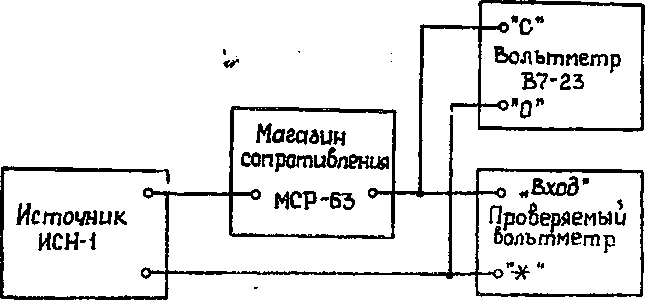

— соберите установку для поверки вольтметра по схеме рис. 8 или рис.9: Схема соединения приборов для проверки погрешности измерения напряжения постоянного тока на всех пределах и силы постоянного ^вн вяол пределах 100 мкА, 1 мА, 10 мА, 100 мА.

Рис. 8.

—- по методике I п. 13. 3. 4. определите погрешность измерения в поверяемых точках шкалы при полярностях сигнала,, указанных в табл. 12. Положение десятичной запятой и символ размерности на табло поверяемого вольтметра должны (как и при всех последующих измерениях) соответствовать столбцу 4 табл. 12, а знак полярности на табло должен соответствовать полярности измеряемого сигнала (знак «+> на табло вольтметра не индицируется).

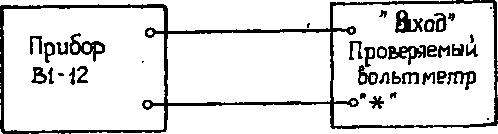

Схемы соединения приборов для проверки погрешности измерения напряжения постоянного тока.

а) на пределах 100 мВ, 1 В, 10 В, 100 В

б) на пределе 1000 В;

Рис. 9. .

Результаты поверки считаются удовлетворительными, если погрешность измерения не превышает величин, приведенных в табл. 12.

13. 3. 6. Определите основную погрешность измерения силы постоянного тока в следующем порядке:

• — соберите установку для поверки вольтметра на пределах 100 мкА... 100 мА по схеме рис. 8 или рис. 10а или рис. 106, на пределе 1000 мА — по схеме рис. 10а или рис. 106, на пределе 10 А — по схеме рис. 106;

• — по методике I п. 13. 3. 4. определите погрешность измерения в поверяемых точках шкалы при полярностях сигнала, указанных в табл. 12.

Результаты поверки считаются удовлетворительными, если погрешность измерения не превышает величин, указанных в табл. 12.

13. 3. 7. Определите основную погрешность измерения напряжения переменного тока в диапазоне частот 20 Гц ... 20 кГц в следующем порядке:

• — соберите установку для поверки вольтметра на пределах 100 мВ... 100 В по схеме рис. 11а, на пределе 1000 В — по схеме рис. 116 или рис. 11 в;

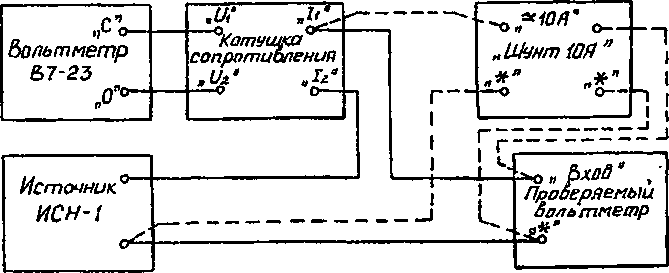

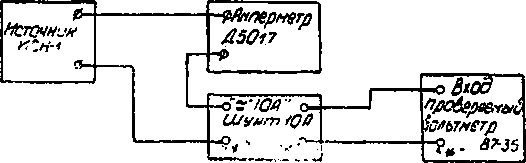

Схема соединения приборов при проверке погрешности измерения силы постоянного тока.

Пунктиром показано подключение проверяемого прибора на пределе 10 А. Рис. 10.

— по методике I п. 13. 3. 4 определите погрешность измерения на пределах измерения 100 мВ и 1 В, на остальных пределах измерения необходимо пользоваться методикой II п. 13. 3. 4. Поверяемые точки шкалы и частоты, на которых необходимо определить погрешность измерения в каждой из поверя-: емых точек, указаны в табл. 12.

Результаты поверки считаются удовлетворительными, если погрешность измерения не превышает величин, приведенных в табл. 12.

13. 3. 8. Определите основную погрешность измерения силы переменного тока в диапазоне частот 20 Гц... 20 кГц в следующем порядке:

• — соберите установку для поверки вольтметра на пределах 100 мкА, 1 и 10 мА по схеме рис. 12а;

• — плавно увеличивая выходное напряжение прибора В1-9, установите ла табло поверяемого вольтметра показание, равное силе тока в поверяемой точке шкалы;

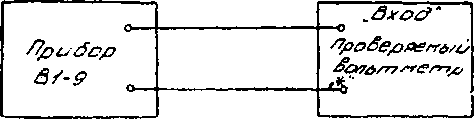

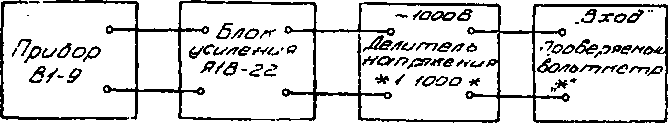

Схемы соединения приборов для проверки погрешности измерения напряжения переменного тока в диапазоне частот 20 Гц... 20 кГц.

а) на пределах 100 мВ, 1 В, 10 В, 100 В

б) на пределе 1000 В

Примечание: Делитель напряжения 1 : 1000 включается в схему при проверке в точках 600 В (частотный диапазон 20 Гц... ... 20 кГц) и 1000 В,

Рис. 11.

• — произведите измерения напряжения переменного тока на входе поверяемого вольтметра Ubx прибором В7-16А.

За действительное значение силы измеряемого тока принимается значение, определяемое по формуле:

U_n—Ubx

1х- —---,      (15)

^ко

где U_o — показание прибора В1-9, В;

Ubx — напряжение переменного тока на входе поверяемого вольтметра, В; Ro — значение сопротивления магазина в схеме рис. 12а, Ом;

• — по методике II п. 13. 3. 4 определите погрешность измерения в поверяемых точках шкалы, принимая во внимание, что X=Ix, a Ni — соответствующее показание поверяемого вольтметра;

— соберите установку для поверки вольтметра на пределах 100 и 1000 мА по схеме рис. 126, на пределе 10 А — по схеме рис. 12в;

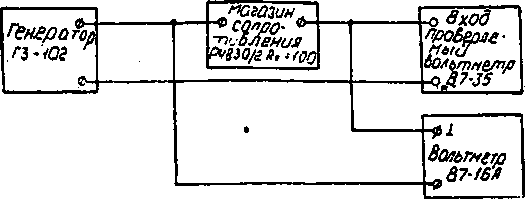

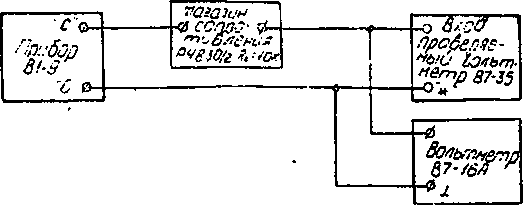

Схема соединения приборов для проверки погрешности измерения

силы переменного тока.

а) на пределах 100 мкА, 1 мА. Экран магазина Р4830/2 заземлить.

б) на пределе 10 мА. Экран магазина Р4830/2 заземлить.

в) на пределах 100 и 1000 мА;

г) на пределе 10 А. Рис. 12.

— по методике II п. 13. 3. 4 определите погрешность измерения в поверяемых точках шкалы на пределах 100, 100 мА и 10 А.

Для всех пределов измерения поверяемые точки шкалы и частоты, на которых необходимо определять погрешность измерения в каждой из поверяемых точек, указаны в табл. 12.

Результаты поверки считаются удовлетворительными, если погрешность измерения не превышает величин, приведенных в табл. 12.

13. 3. 9. Определите основную погрешность измерения сопротивления постоянному току в следующем порядке:

• — соберите установку для поверки вольтметра по схеме рис. 13;

• — по методике I п. 13. 3. 4 определите погрешность измерения в поверяемых точках шкалы на пределах I кОм ... 1 МОм, а по методике II п. 13. 3.4 определите погрешность на пределе 10 МОм.

Поверяемые точки шкалы указаны в табл. 12.

Результаты поверки считаются удовлетворительными, если погрешность измерения не превышает величин, приведенных в табл. 12.

13. 3. 10. Определите основную погрешность измерения напряжения переменного тока в диапазоне частот 20 кГц... 100МГц в последующем порядке:

• — соберите установку для поверки вольтметра по схеме рис. 14;

• — по методике II п. 13. 3. 4 определите погрешность измерения в поверяемых точках шкалы, указанных в табл. 12. Частоты, на которых нужно определять погрешность в каждой из поверяемых точек, указаны там же.

Результаты поверки считаются удовлетворительными, если погрешность измерения не превышает величин, приведенных в табл. 12.

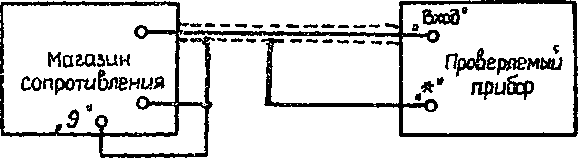

Схема соединения приборов для проверки погрешности измерения сопротивлений.

Магазин сопротивления типа МСР-63 при проверке пределов I кОм... 100 кОм; магазин Р4002 — на остальных пределах. Экран Р4002 заземлить.

Рис. 13.

13. 4. Оформление результатов поверки.

Результаты первичной поверки при выпуске из производства и ремонта вольтметров оформляют отметкой в формуляре. На вольтметры, признанные годными при поверке, выдают свидетельство установленной формы.

Результаты периодической ведомственной поверки оформляют документом, составленным ведомственной метрологической службой.

Вольтметры, не удовлетворяющие требованиям настоящего раздела ТО, к выпуску и применению не допускаются. При этом ранее выданное свидетельство аннулируют.
