Методика поверки «ГСИ Плотномеры элегаза 879Х» (МП 2302-0138-2020)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

И.о.

» апреля 2021 г.

директора

Д.И. Менделеева»

А.Н. Пронин

Государственная система обеспечения единства измерений

Плотномеры элегаза 879Х

Руководитель науч но- исследовательской лаборатории государственных эталонов в области измерений плотности и вязкости жидкости ФГУП «ВНРЦГМ им. Д. И. Менделеева»

А. А. Демьянов

инженер 1 кат.

____Т.В. Попова

г. Санкт-Петербург 2021 г.

Настоящая методика поверки распространяется на плотномеры элегаза 879Х (далее - плотномеры), изготовленные фирмой «Trafag AG СО.LTD», Швейцария, и устанавливает методику их первичной и периодической поверок.

Методикой поверки должна обеспечиваться прослеживаемость плотномеров элегаза 879Х к государственному первичному эталону единицы плотности (ТЭТ 18-2014).

Методы, обеспечивающие реализацию методики поверки:

- непосредственное сличение показаний плотномера элегаза и эталонного СИ для измерений плотностей.

Плотномеры подлежат первичной и периодической поверке. Методикой поверки не предусмотрена поверка для меньшего числа измерительных каналов и/или на меньшем числе поддиапазонов измерений.

Таблица 1

2.1 При отрицательных результатах одной из операций поверка прекращается.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                              20,0 ± 2,0

• - относительная влажность окружающего воздуха, %, не более         80

• - атмосферное давление, кПа                                         101,3 ± 4,0

При поверке должны соблюдаться требования, приведенные в РЭ.

• 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к плотномерам.

Таблица 2

• 5.1 Средства поверки должны иметь действующие свидетельства о поверке, эталоны - свидетельства об аттестации.

• 5.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 6.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

• - Помещения, в которых проводят работы с нефтепродуктами, должны быть оснащены пожарной сигнализацией и средствами пожаротушения в соответствии с ГОСТ 12.4.009-83 и оснащены общеобменной приточно-вытяжной вентиляцией.

• - Требования, изложенные в руководстве по эксплуатации на прибор (далее, РЭ).

При проведении внешнего осмотра должно быть установлено соответствие плотномера следующим требованиям:

• - соответствие внешнему виду СИ описанию типа СИ;

• - наличию знака утверждения типа в месте, указанном в описании типа СИ;

• - комплектность должна соответствовать эксплуатационной документации на данную модификацию плотномеров;

• - плотномеры не должны иметь дефектов, способных оказать влияние на безопасность проведения поверки и на результаты поверки.

• 8.1   Перед проведением поверки необходимо выполнить следующие подготовительные работы:

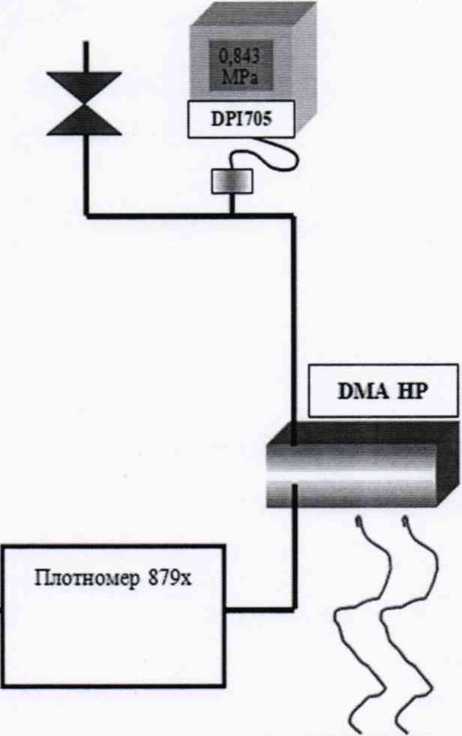

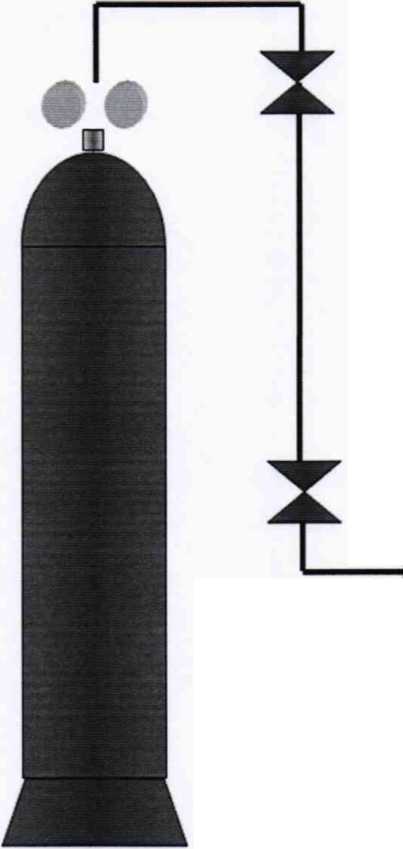

  • 8.1.1 Выполнить подключения фиттингов системы подачи элегаза к баллону с элегазом, приемному патрубку корпуса плотномера и фиттингам измерительной ячейки анализатора DMA (Приложение!).

  • 8.1.2 Закрепить плотномер на верхней образующей ванны термостата в положение, при котором приемный патрубок корпуса термостата погружен в теплоноситель до уровня на 2-3 см ниже нижней образующей корпуса электронного блока.

  • 8.1.3 Закрепить в место установки термометра термостата термометр ЛТ-300. Чувствительный элемент термометра должен быть погружен в теплоноситель.

  • 8.1.4 Выполнить продувку внутренних полостей системы подачи, плотномера и измерительной ячейки анализатора элегазом (гексафторидом серы) из баллона в течении не менее 10 с для вытеснения воздуха.

  • 8.1.5 Выполнить подключение плотномера к блоку электропитания 24 В и персональному компьютеру согласно требованиям Руководства по эксплуатации.

  • 8.1.6   Включить электропитание плотномера, анализатора DMA HP, преобразователя давления и выдержать до проведения измерений не менее 0,5 часа.

• 8.2 Опробование плотномера должно осуществляться в следующем порядке:

  • 8.2.1 При опробовании плотномера устанавливается их работоспособность в соответствии с эксплуатационной документацией на него.

  • 8.2.2 Проверка осуществляется по сухому воздуху (плотность 0,0012 г/см³). Плотномер считают прошедшим проверку, если его функционирование соответствует требованиям руководства по эксплуатации, а также измеренное значение плотности близко к 0,0012 г/см³

• 9.1 Подготовить плотномер и средства поверки в соответствии с разделом 8.1.

• 9.2 Для связи персонального компьютера с плотномером и отображения данных и серийного номера плотномера используется свободно распространяемое ПО "Modbus-Poll”.

• 9.3 Включить компьютер. Запустить программу "Modbus-Poll". Номер версии встроенного программного обеспечения плотномера считывается служебным словом (FC) 04, эта информация хранится в регистре № 8 встроенного микроконтроллера плотномера.

Результат проверки считается положительным, если номер версии не ниже, указанного в описании типа.

• 10.1 Доводят давление гексафторида серы в системе подачи, плотномере и измерительной ячейке анализатора DMA HP до значения, близкого к атмосферному. Значения давления контролируют по показаниям преобразователя давления. В случае превышения давления более чем на 0,02 МПа атмосферного излишки газа выпускают в атмосферу через дренажный кран системы подачи. Устанавливают температуру измерений DMA HP минус 10 °C. Устанавливают на задатчике температуры термостата значение температуры минус 10 °C. Включают циркуляцию теплоносителя. После стабилизации температуры теплоносителя в пределах (минус 10,0 ± 0,1 )°С продолжают термостатирование подающего патрубка плотномера в течение не менее 0,5 часа. Фиксируют показания преобразователя давления, термометра, анализатора DMA HP и поверяемого плотномера по измеренным значениям плотности и температуры гексафторида серы. Записывают данные в протокол поверки

• 10.2 Устанавливают температуру измерений DMA HP 20 °C. Устанавливают на задатчике температуры термостата значение температуры 20 °C. Включают циркуляцию теплоносителя. После стабилизации температуры теплоносителя в пределах (20,0 ± 0,1 )°С продолжают термостатирование подающего патрубка плотномера в течение не менее 0,5 часа. Фиксируют показания преобразователя давления, термометра, анализатора DMA HP и поверяемого плотномера по измеренным значениям плотности и температуры гексафторида серы. Записывают данные в протокол поверки.

• 10.3 Плавно открывая запорный вентиль баллона с гексафторида серы доводят давление в системе подачи, плотномере и измерительной ячейке анализатора DMA HP до значения (1,0 ± 0,1) МПа. В случае превышения давления излишки элегаза выпускают в атмосферу через дренажный кран системы подачи. Фиксируют показания преобразователя давления, термометра, анализатора DMA HP и поверяемого плотномера по измеренным значениям плотности и температуры элегаза. Записывают данные в протокол поверки.

• 10.4 Устанавливают температуру измерений DMA HP 70 °C. Установают на задатчике температуры термостата значение температуры 70 °C. Включают циркуляцию теплоносителя. После стабилизации температуры теплоносителя в пределах (70,0 ± 0,1 )°С продолжают термостатирование подающего патрубка плотномера в течение не менее 0,5. Доводят давление гексафторида серы в в системе подачи, плотномере и измерительной ячейке анализатора DMA HP до значения, близкого к атмосферному. Значения давления контролируют по показаниям преобразователя давления. В случае превышения давления более чем на 0,02 МПа над атмосферным излишки элегаза выпускают в атмосферу через дренажный кран системы подачи газа. Фиксируют показания преобразователя давления, термометра, анализатора DMA HP и поверяемого плотномера по измеренным значениям плотности и температуры гексафторида серы. Записывают данные в протокол поверки.

Абсолютную погрешность измерений плотности элегаза вычисляют по формуле (1):

Ар = ризм -pDMA (1)

где: рпш - значение плотности элегаза, измеренное на анализаторе плотности DMA, кг/м³

ризы - измеренное значение плотности элегаза на плотномере, кг/м³.

• 10.5 Результат поверки считают положительным, если значения погрешности измерений плотности не превышают ±0,6 кг/м³.

В результате анализа характеристик, полученных в результате поверки, делается вывод о пригодности дальнейшего использования средства измерений. Критериями пригодности являются соответствие погрешностей средства измерений пп. 10.4 настоящей методики поверки.

• 12.1  Сведения о результатах поверки плотномеров элегаза передаются в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке. Знак поверки при необходимости наносится на свидетельство о поверке.

• 12.2 Протокол оформляется по запросу (Приложение А).

• 12.3 В процессе поверки пломбировка не нарушается.

ПРИЛОЖЕНИЕ А

(Рекомендуемое)

ПРОТОКОЛ №_

первичной (периодической ) поверки

Заводской № __________________________________________________________

Дата выпуска____________________________________________________________

Принадлежит __________________________________________________________

Место проведения поверки_______________________________________________________

Наименование МП

Условия поверки:

• - температура окружающего воздуха, °C

• - относительная влажность, %

• - атмосферное давление, кПа

Сведения о средствах поверки:___________________________________________________

Результаты внешнего осмотра:___________________________________________________

Подтверждение соответствия программного обеспечения:__________________________

Результаты измерений:

Абсолютная погрешность датчика плотности (не) превышает____________(кг/м³)

Выводы: годен (не годен)

Поверку провел: __________________ (подпись, Ф.И.О)

Дата поверки:____________________

7
