УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»

Тахографы цифровые DTCO-3283

Методика поверки

651-15-51 МП р.п. Менделеево 2015 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на тахографы цифровые DTCO-3283 (далее - тахографы) и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 7 лет.

2 Операции поверки

2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Проведе]

яие операции при

Наименование операции

Номер пункта методики поверки

первичш поверку (после р монта)

г-

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение погрешности (при доверительной вероятности 0,95) измерения интервала времени

8.3

да

да

4 Определение абсолютной погрешности измерения скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

8.4

да

да

5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

8.5

да

да

6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP <3

8.6

да

да

7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

8.7

да

да

8 Определение относительной инструментальной погрешности (при доверительной вероятности 0,95) измерения пройденного пути

8.8

да

!

i

да

9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

8.9

да

да

10 Определение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе

8.10

да

1

да

Наименование операции

Номер пункта методики поверки

Проведе

ни

П]

е операции эи

первичн» поверк< (после р монта)

к

периодической поверке

по сигналам ГНСС ГЛОНАСС/GPS

11 Идентификация программного обеспечения

8.11

да

да

из операций

2.2 При получении отрицательных результатов при выполнении любой поверка прекращается и тахограф бракуется.

3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств^ поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики, средства поверки

8.3

Генератор сигналов произвольной формы 33522В: пределы допуска тельной погрешности установки частоты выходного сигнала при окружающей среды от 18 до 27 °C ± 1 х 10’6.

Частотомер универсальный CNT-91R: пределы допускаемой othoci грешности измерений частоты при времени измерения ±2хЮ'7

:мой относи-температуре ггельной по-

200 мс

8.5

Генератор сигналов произвольной формы 33522В

8.8

Генератор сигналов произвольной формы 33522В

Частотомер универсальный CNT-91R

8.10

Источник первичного точного времени УКУС-ПИ 02ДМ

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, обеспечивающих требуемый запас точности (не менее 1/3) при определении метрологических характеристик тахографов.

  • 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа,

исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).                                                                            I

4 Требования к квалификации поверителей                       I
  • 4.1 К проведению поверки тахографов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на поверку (аттестованными в качестве поверителей).                                                           i

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки
  • 6.1 Поверку проводить при следующих условиях:

  • - в лабораторном помещении:

  • - температура окружающего воздуха, °C                        от 15 д'р 25;

  • - относительная влажность воздуха, %                          от 50 до 80.

Все средства измерений и вспомогательное оборудование, использующиеся при поверке тахографов, должны находится в рабочих условиях эксплуатации.

i

7 Подготовка к поверке

следующие

  • 7.1 Перед проведением поверки необходимо выполнить подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов; i

8 Проведение поверки

8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

- отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.

  • 8.2 Опробование

  • 8.2.1 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГЛОНАСС/GPS в верхней полусфере.

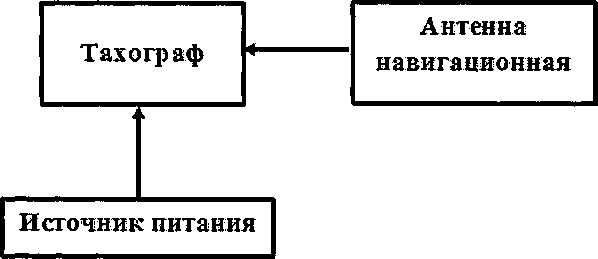

Рисунок 1 - Схема проведения измерений при проверке работоспособности

8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам

прохождения внутренних тестов и в индикации текущего времени и даты на фа.

дисплее тахогра-

8.2.3 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 25000. Убедиться в изменении характеристического коэффициента в тахографе.                                               ;

п. п. 8.2.2, 8.2.3.

8.2.4 Результаты поверки считать положительными, если выполняются требования

8.3 Определение погрешности (при доверительной вероятности 0,95) измерений ин

тервала времени.

8.3.1 Собрать схему в соответствии с рисунком 2.

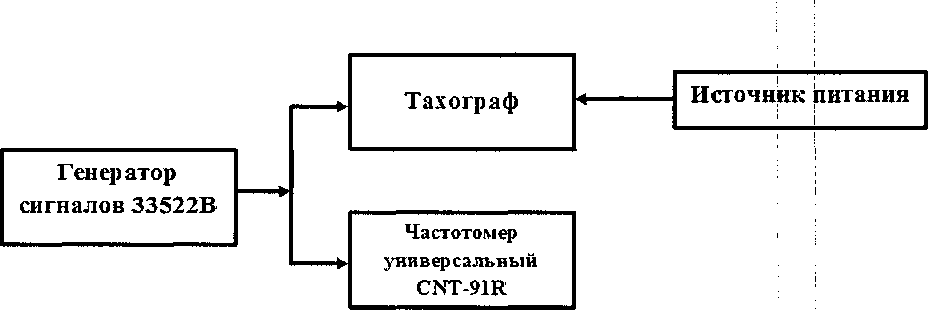

Рисунок 2 - Схема проведения измерений при определении погрешности измерения интервала времени и инструментальной погрешности пройденного пути

  • 8.3.2 В соответствии с руководством по эксплуатации настроить генератор сигналов 33522В на выдачу последовательности прямоугольных импульсов с параметрами:

  • - частота следования импульсов: 100 Гц;                              ;

  • - амплитуда импульсов: 3,8 В;

  • - среднеквадратичное значение амплитуды: 1,9 В;                    '

  • - длительность импульса: 200 мкс;

  • - время нарастания (спада) фронта импульса (от 10 до 90 %): 40 мкс;

  • - продолжительность воспроизведения последовательности импульсов; 60 с.

  • 8.3.3 Включить генератор 33522В, фиксировать последовательность цмпульсов (входное воздействие) тахографом и частотомером CNT-91R, настроенным на режим счета импульсов. После окончания воспроизведения последовательности импульсов обнулить показания частотомера CNT-91R. Рассчитать действительное значение интервала времени: (Тпдейств) по формуле:

ТПдейете=^_

! ;

где N - количество импульсов, измеренное частотомером универсальным CNIJ-91R.

  • 8.3.4 Выполнить действия п. 8.3.3 не менее трех раз.

  • 8.3.5 Определить систематическую составляющую погрешности измерен времени по формулам (1), (2):

ия интервала

пф = тпф-тпдейсте,             \

(1)

где ТпДейств - действительное значение интервала времени, с;

Тп (j) - измеренное значение интервала времени из памяти тахографа (количество секунд записи скорости движения), считаное с помощью специального ПО «Выгрузка данных из тахографа DTCO-3283», с;

N - количество измерений.

Гу

\\\тпт-лтп\2

(3)

п I'

; i

! i (4)

  • 8.3.8 Результаты поверки считать положительными, если погрешность (при доверительной вероятности 0,95) измерений интервала времени не более 4 с.

    8.4 Определение абсолютной погрешности измерений скорости в ди:

апазоне от 20 до

180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3 свидетельство о

8.4.1 Результаты поверки считать положительными, если в наличии поверке на блок СКЗИ с не истекшим сроком действия.

  • 8.5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

    • 8.5.1 Собрать схему в соответствии с рисунком 3.                   i

Генератор сигналов 33522В

Тахограф

Источник питания

погрешности

Рисунок 3 - Схема проведения измерений при определении инструментальной измерения скорости по датчику движения        I

  • 8.5.2 В соответствии с руководством по эксплуатации:

  • - на тахограф установить характеристический коэффициент тахографа 4000;

    прямоуголь-

  • - на генератор сигналов 33522В настроить выдачу последовательностей

ных импульсов (параметры приведены в п. 8.3.2) частотами 200 Гц (180 км/ч), 100 Гц (90 км/ч) и 22 Гц (20 км/ч) (продолжительность воспроизведения последовательности импульсов каждой частоты 20 с).

  • 8.5.3 Провести измерения в течение 60 с.

  • 8.5.4 Используя измерительную информацию о скорости из памяти тахографа, счита-ную с помощью специального ПО «Выгрузка из тахографа DTCO-3283», определить систематическую составляющую инструментальной погрешности измерения ckopoct|i по импульсному сигналу датчику движения по формулам (5), (6):

AV(j) = V(j)-Vdeilcme,                 \

(5)

где Vдейств - действительное значение скорости, км/ч;

V (j) - измеренное значение скорости, км/ч;

N - количество измерений.

„ _1 М

(7)

v V N-1

8.5.6 Определить инструментальную погрешность (при доверительной вероятности

0,95) измерений скорости по импульсному сигналу датчика движения по формуле (8): Пу = \dV\ + 2-<jy;

(8)

  • 8.5.7 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 25000.

  • 8.5.8 Выполнить действия п.п. 8.5.2 - 8.5.6 для частот последовательностей прямоугольных импульсов 1250 Гц (180 км/ч), 625 Гц (90 км/ч) и 138,89 Гц (для 20! км/ч) с характеристическим коэффициентом по п.8.5.7.

  • 8.5.9 Результаты испытаний считать положительными, если инструментальная погрешность (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения не более 2 км/ч.

  • 8.6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDpP < 3

    • 8.6.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истекшим сроком действия.                        !

  • 8.7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP <3            !

    • 8.7.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истекшим сроком действия.

8.8 Определение относительной инструментальной погрешности (по уровню вероятности 0,95) измерений пройденного пути                                      j

  • 8.8.1 Собрать схему в соответствии с рисунком 2.                       !

  • 8.8.2 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 10000. В соответствии с руководством по эксплуатации на генератор сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 4.5.2) частотой 500 Гц (180 км/ч) эквивалентную по продолжительности пройденному пути 1 км (контролировать по дисплею тахографа).

  • 8.8.3 С помощью специального ПО «Выгрузка из тахографа DTCO-3283» получить

измеренное значение пройденного пути с разрядностью до единиц метров.       I

  • 8.8.4 Выполнить действия п. 8.8.2 не менее пяти раз.

  • 8.8.5 Вычислить относительную инструментальную погрешность (по уровню вероятности 0,95) измерения пройденного пути протяженностью 1 км в следующей последовательности:

  • 8.8.6 Определить систематическую составляющую инструментальной погрешности измерений пройденного пути по импульсному сигналу датчику движения по формулам (9), (Ю):

AL(j) L(j) Ьдейств 5 где Ьдейств - действительное значение пройденного пути, км/ч;

L (j) - измеренное значение пройденного пути, км/ч;

N - количество измерений.

8.8.7 Определить СКО случайной составляющей инструментальной погрешности измерений пройденного пути по формуле (11):                               ; j

N

^(^L(j)-dL)2                  ■

1 J=J

(9)

(Ю)

(11)

v 1    N-1

8.8.8 Определить инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (12):

= \dL\ + 2 •    5

(12)

I

I

8.8.9 Определить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (13):

гтотн nL

nL

х100%

(7V/10000)

где N - количество импульсов, измеренное частотомером универсальным CNT-91R.

8.8.10 Результаты поверки считать положительными, если значений относительной инструментальная погрешности (при доверительной вероятности 0,95) измерений пройденного пути не более 1 %.                                                          '

(13)

8.9 Определение абсолютной погрешности синхронизации внутренней шкалы време-

- - по сигналам

ни с национальной шкалой координированного времени UTC(SU) при работе ГНСС ГЛОНАСС/GPS

8.9.1 Результаты поверки считать положительными, если в наличии [свидетельство о поверке на блок СКЗИ с не истекшим сроком действия.

8.10 Определение абсолютной погрешности (по уровню вероятности 0,^5) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS                   \

8.10.1 Собрать схему в соответствии с рисунком 4. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,) с.

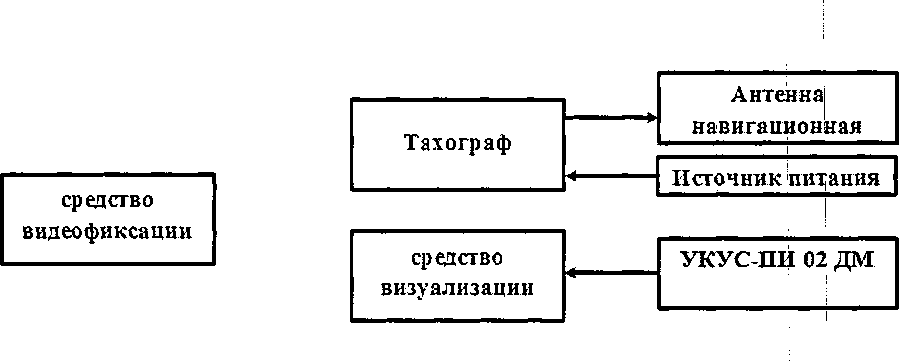

Рисунок 4 - Схема проведения измерений при определении абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ

  • 8.10.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на тахограф и УКУС-ПИ 02ДМ подготовить их к работе. Настроить УНКУС- ПИ 02ДМ на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).

  • 8.10.3 В течение не менее трех минут снимать на средство видеофиксации средство визуализации и табло тахографа с индикацией шкалы времени внутреннего опорного генератора тахографа. Для обработки использовать моменты смены целого числа минут на дисплее тахографа.

  • 8.10.4 Определить систематическую составляющую погрешности синхронизации по формулам (14), (15):

AT(i) = T(j)~Tdeiicme,

(14)

(15)

, N

j=l

где Тдейств - действительное значение шкалы времени, с;

Т (j) - измеренное значение шкалы времени, с;

N - количество измерений.

  • 8.10.5 Определить СКО случайной составляющей погрешности синхронизации:

    (16)

1  |

8.10.6 Определить погрешность (по уровню вероятности 0,95) синхронизации шкалы времени по формуле (17):

(17)

  • 8.10.7 Абсолютная погрешность (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS не превышает 2 с (результаты поверки считать положительными), если значение абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS не более 4 с.

8.11 Идентификация программного обеспечения

  • 8.11.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) тахографа проводить в следующей последовательности:

- проверить номер версии (идентификационный номер) ПО в соответствии с руководством по эксплуатации тахографа DTCO-3283 на распечатке технических данных тахографа.

Для обозначения версий программного обеспечения тахографа DTCO/3283 используется сокращенный формат “v. bd.ef”, где:

v - версия (сокращение от “version”);

b - первая цифра релиза (младший разряд);

d - вторая цифра релиза (младший разряд);

ef - последние две цифры - версия ПО;

Например, на распечатке для версии ПО v. 01.00.10 имеется значение «v.i 10.10», а для версии ПО v. 01.01.20 имеется значение «v. 11.20».

  • 8.11.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

01.00.10 и выше

Номер версии (идентификационный номер ПО)

01.00.10 и выше

9 Оформление результатов поверки
  • 9.1 При положительных результатах поверки на тахограф выдается Свидетельство установленной формы.

    аты поверки, тахограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.                  j

  • 9.2 На оборотной стороне свидетельства о поверке записываются результ

  • 9.3 В случае отрицательных результатов поверки поверяемый

Заместитель генерального директора -начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
