Методика поверки «СЧЁТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЙ Милур 307» (Код не указан!)

УТВЕРЖДАЮ

Директор

СЧЁТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЙ

Милур 307

Руководство по эксплуатации Приложение В Методика поверки

ТСКЯ.411152.007РЭ1

2016

• 1 Операции и средства поверки..................................................

• 2 Требования к квалификации поверителей..............................

• 3 Требования безопасности..........................................................

• 4 Условия поверки и подготовка к ней.....................................

• 5 Проведение поверки................................................................

• 6 Оформление результатов поверки..........................................

ПРИЛОЖЕНИЕ А Блок-схемы подключения счетчика к ПК

№ докум.

Кениг Бородули

Дата

• 2.1  Поверку проводят лица, аттестованные Федеральным агентством по техническому регулированию и метрологии на право поверки счётчиков электрической энергии.

• 2.2 Все действия по проведению измерений при поверке счётчиков электроэнергии и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

• 3.1 При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», а так же требованиями раздела 1.5 руководства по эксплуатации ТСКЯ.411152.007РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

• 3.2 К работе на поверочной установке допускаются лица, прошедшие инструктаж по технике безопасности.

• 4.1 Порядок представления счётчиков на поверку должен соответствовать требованиям Приказа Минпромторга № 1815 от 02.07.15.

• 4.2 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха,⁰ С               23±2

• - относительная влажность воздуха, %                 от 30 до 80

• - атмосферное давление, мм рт. ст.                      от 630 до 795

• - внешнее магнитное поле не превышает естественного фона;

• - напряжение источника переменного тока, В           230±2,3

• - частота измерительной сети, Гц                       50±0,15

• - форма кривой напряжения и тока измерительной сети синусоидальная

с Кг, не более                                          2 %.

• 4.3  Перед проведением поверки необходимо изучить ТСКЯ.411152.007РЭ «Счетчик электрической энергии статический Милур 307. Руководство по эксплуатации».

• 4.4 Поверка должна производиться на аттестованном оборудовании и с применением средств поверки, имеющих действующий знак поверки.

  					ТСКЯ.411152.007РЭ1	Лист
  						6
  Изм.	Лист	№ докум.	Подп.	Дата

  Инв.№ подл. Подп. и дата        Взам,инв.№ Инв.№дубл. Подп. и дата

• 4.5 Перед проведением поверки необходимо проверить наличие заземления всех составных частей поверочной схемы и подготовить средства поверки к работе путем их пробного пуска.

• 4.6 Проверку нормируемых метрологических характеристик счетчика (рабочих напряжений и токов, погрешностей, отсутствие самохода, стартовый ток, постоянные счетчика и проверка счетного механизма), проводить на установке «НЕВА-Тест ЗЗОЗЛ», подключенной к компьютеру с установленной программой «Тест-СОФТ» (далее по тексту - установка НЕВА-Тест ЗЗОЗЛ).

Подключение счетчика при проверке производится в соответствии с эксплуатационной документацией установки НЕВА-Тест ЗЗОЗЛ. Задание электрических режимов испытания и измерения должно производиться в соответствии с эксплуатационной документацией программы «Тест-СОФТ».

• 4.7 Счетчик подключается к ПК через любой свой интерфейс связи в соответствии с блок-схемами, приведенными в приложении А.

На компьютере должно быть установлено ПО «Конфигуратор счетчика Милур».

Для установления связи со счетчиком необходимо выбрать COM-порт, соответствующий подключенному преобразователю интерфейсов, установить скорость обмена 9600/8N/1 бит/с, в зависимости от типа адресации установить адрес (255) или серийный номер счетчика, уровень доступа «Администратор», пароль (255,255,255,255,255,255), и нажать кнопку «Открыть». Должен установиться сеанс связи. Признаком установления связи является определение модели подключенного счетчика.

• 5.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

• - лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии требованиям ГОСТ 31818.11;

• - во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

• - на крышке зажимов счетчика должна быть нанесена схема подключения счетчика к электрической сети и знак А поГОСТ 12.2.091;

• - зажимные контакты должны быть промаркированы;

• - в комплекте поставки счетчика должен быть формуляр ТСКЯ.411152.007ФО и руководство по эксплуатации ТСКЯ.411152.007РЭ.

  					ТСКЯ.41 И 52.007РЭ1	Лист
  						7
  Изм.	Лист	№ докум.	Подп,	Дата

• 5.2 Проверка электрической прочности изоляции

При проверке электрической прочности изоляции испытательное напряжение подают, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5-10) с.

При достижении испытательного напряжения, счетчик выдержать под его воздействием в течение 1 мин, при этом контролировать отсутствие пробоя, затем плавно уменьшить испытательное напряжение.

Точки приложения испытательного напряжения и величина испытательного напряжения приведены в таблице 3.

при закрытом корпусе и закрытой крышке зажимов, выдерживает испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты.

Во время испытаний не должно быть искрения, пробивного разряда или пробоя.

• 5.3 Опробование и проверка функционирования счетчика

5.3.1 Опробование и проверку функционирования проверяемого счетчика проводят на измерительной установке НЕВА-Тест ЗЗОЗЛ при номинальном значении напряжения 3><230 В или 3^х57,7 В, базовом (номинальном) значении тока и коэффициенте мощности, равном единице.

Обмен информацией со счетчиком производится с помощью персонального компьютера (IBM PC) и программы конфигурирования счетчиков «Конфигуратор счетчика Милур».

Подключение к последовательному порту компьютера осуществляется через преобразователи интерфейсов в соответствии с блок-схемами, приведенными в приложении А.

При включении счетчика, в течение 1,5 с, включается индикатор и все элементы индикации: курсоры, пиктограммы и все сегменты цифровых индикаторов.

Изображение символов ЖКИ приведены на рисунке 1.

Рисунок 1 - Изображение символов ЖКИ

После включения счетчик измеряет мощность, определяет номер тарифа по текущей дате, тарифному расписанию текущего (или исключительного) дня недели и приступает к регистрации энергии в текущем тарифе на первом цикле индикации (пользовательское меню).

Периодическое мигание светодиодного индикаторов «кВт-ч» указывает на потребление активной энергии.

Убедитесь, что нажатие кнопки «Меню» изменяет цикл индикации, а кнопки «Параметр» - переключает индикацию параметров в цикле. Если не нажимать кнопки в течение одной минуты, счетчик автоматически переключается на первый цикл индикации (пользовательское меню).

На табло ЖКИ (пользовательский цикл индикации) периодически отображаются: сумма потребленной по всем тарифам активной энергии;

потребленная активная энергия по разрешенным для индикации (до восьми) тарифам;

текущая активная мощность;

направление активной и реактивной энергии;

текущая дата;

текущее время.

Для проверки данных, считываемых из энергонезависимой памяти, открыть вкладку «Измерения» и нажать кнопку «Прочитать из счетчика», при этом считываются:

энергия активная импортированная суммарная;

потребленная активная импортированная энергия по разрешенным для индикации (до восьми) тарифам;

энергия реактивная импортированная суммарная;

энергия реактивная импортированная по разрешенным для индикации (до восьми) тарифам;

текущая активная, реактивная и полная мощность по фазам и суммарная;

напряжение и ток по фазам;

частота сети;

текущий тариф;

напряжение батареи резервного питания;

модель счетчика Милур;

номер версии (идентификационный номер) программного обеспечения;

цифровой идентификатор программного обеспечения;

серийный номер счетчика;

серийный номер узла печатного.

Для двунаправленных счетчиков считывается и экспортированная энергия.

По окончанию чтения необходимо убедиться, что считанные программой данные совпадают с данными, видимыми на ЖКИ счетчика:

Текущее время и текущая дата, считанные со счетчика на закладке «Календарь и часы», должны соответствовать текущим календарному времени и дате.

ЖКИ счетчиков наружной установки вынесено в отдельный переносной блок индикации, включение которого осуществляется кратковременным нажатием на одну из кнопок. Информация считывается аналогично, по нажатию кнопок «Меню» и «Параметр». Индицируемые на ЖКИ символы соответствуют рис.1 настоящей методики. Дальность связи со счетчиком не менее 100 м.

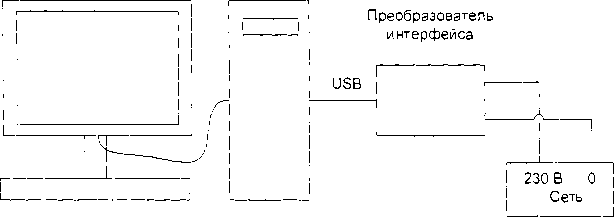

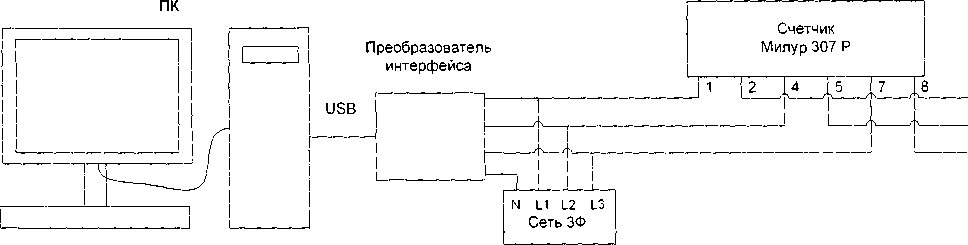

Проверка функционирования интерфейсов производится в соответствии с блок-схемами, приведенными в приложении А с помощью преобразователей:

RS-485 - преобразователь интерфейса ПИ-2, оптический интерфейс - устройство сопряжения оптическое УСО-2, интерфейсы PLC и ZigBee - преобразователь интерфейсов «Милур 1С» ТСКЯ.468369.500. интерфейсы PLC.G/RF868 и RF868 - устройство сбора и передачи данных «MILAN IC 02» ТСКЯ.424170.001.

Скорость обмена - 9600/8N/1 бит/с.

Установление связи со счетчиком является признаком исправности интерфейса.

• 5.3.2 Проверка идентификационных данных метрологически значимой части внутреннего ПО счетчика производится посредством сравнения данных, считанных со счетчика, с приведенными ниже:

номер версии ПО (идентификационный номер) не ниже 1.0;

цифровой идентификатор ПО (контрольная сумма исполняемого кода) 0^х63А2.

Вывод об аутентичности метрологически значимой части ПО принимается по результатам сравнения считанных данных с приведенными выше.

• 5.3.3 Проверка функционирования электронных пломб осуществляется визуально -проверкой включения сегмента «Замок» в правой части ЖКИ при открывании клеммной или интерфейсной крышек (далее - клеммные крышки), и программно - путем проверки наличия записи в журнале событий.

При этом следует включить счетчик с закрытыми клеммными крышками и на закладке конфигуратора «События» прочитать события, зафиксированные в журнале событий. Далее следует очистить списки предупреждений и событий и снова прочитать события. Должно быть зафиксировано одно сообщение «Инициализация списков событий».

Проверить функционирование электронной пломбы клеммных крышек, для чего: на время не менее 5 секунд снять клеммную крышку, на ЖКИ должен индицироваться сегмент «Ключ»;

установить крышку, индикация сегмента «Замок» должна исчезнуть;

установить связь со счетчиком, на закладке «События» прочитать зафиксированные счетчиком события и предупреждения.

Должна появиться новая запись: «Предупреждение: вскрытие клеммной крышки счетчика» (дата и время соответствуют моменту снятий защитной крышки).

Аналогичным образом проверить функционирование электронной пломбы крышки зажимов телеметрии.

Результаты проверки считают положительными, если формируются записи в журнале событий в виде предупреждений о вскрытии клеммных крышек счетчика с указанием даты и времени события, а на ЖКИ при открытой клеммной крышке отображается символ ключа.

• 5.3.4 Для проверки правильности работы счетного механизма счетчик необходимо установить на установке НЕВА-Тест ЗЗОЗЛ напряжение 3><230 В или 3><57,7 В. ток в нагрузке отсутствует.

Записать значение потребленной электроэнергии с ЖКИ.

Установить на установке ток 5 А при коэффициенте мощности 1,0. При этом должно происходить увеличение значения потреблённой электроэнергии. По истечении 720 с записать показания потреблённой электроэнергии. Разница в показаниях должна быть в пределах (0,69±0,03) кВт-ч для счетчиков с напряжением 3><230 В и (0,173±0,01) кВт-ч для счетчиков с напряжением 3x57,7 В.

• 5.3.5 Проверка работы встроенного реле отключения нагрузки (для счетчиков соответствующей модификации) производится по интерфейсу выбором режима работы встроенного реле «Нагрузка постоянно выключена».

После записи режима раздается характерный щелчок и на ЖКИ высвечивается сегмент реле. Запись режима «Нагрузка включена» возвращает счетчик в исходное состояние.

Результаты поверки считаются положительными, выполняются команды отключения и включения реле.

5.4 Проверка стартового тока (чувствительности)

Проверка стартового тока (чувствительности) производится при симметричной нагрузке и значениях тока в каждой фазе, приведенных в таблице 4.

Перед началом проверки необходимо перевести импульсные выходы счетчика в режим поверки.

Для двунаправленных счетчиков испытание проводится для каждого направления.

Результаты поверки считаются положительными, если счетчик начинает регистрировать потребленную электроэнергию - индикатор функционирования включается 2 раза за время не более 10 мин.

• 5.5 Проверка отсутствия самохода

При поверке отсутствия самохода установите в параллельных цепях счетчика напряжение 1,15 Uhom.

Ток в последовательной цепи должен отсутствовать. Перед началом проверки необходимо перевести импульсные выходы счетчика в режим поверки. При проверке фиксируется минимальное время между импульсами на импульсных выходах активной и реактивной энергии.

Таблица 5 - Минимальное время между импульсами, при проверке отсутствия

самохода

Проверка отсутствия самохода на установке с установленным ПО «Нева-ТЕСТ» осуществляется автоматически. Признаком отсутствия самохода является отсутствие импульсов на импульсном выходе за установленное время.

Результаты поверки считаются удовлетворительными, если за время не менее указанного в таблице 5, не фиксируется появление импульсов на импульсных выходах активной и реактивной энергии.

• 5.6 Проверка метрологических характеристик

Погрешность счетчика при измерении активной и реактивной энергии определяют методом непосредственного сличения в режиме «Поверка» («Основной» при максимальном значении тока) на установке НЕВА-Тест ЗЗОЗЛ.

В ПО «Тест-СОФТ» устанавливаются:

Количество замеров для усреднения 2;

Количество входных импульсов на замер 5;

Время установления рабочего режима 5 с;

Время игнорирования импульсов 10 с.

5.6.1 Информативные параметры входного сигнала и пределы допускаемого значения основной относительной погрешности при измерении активной и реактивной энергии приведены в таблицах 6  9.

Для двунаправленных счетчиков погрешности счётчика при измерении активной и реактивной энергии обратного направления определяется при номинальном, максимальном значениях тока и коэффициенте мощности, равном единице.

Таблица 6 - Информативные параметры при измерении активной энергии для

Таблица 7 - Информативные параметры при измерении активной энергии для

счетчиков класса точности 0,5S и 0.2S, включаемых через трансформатор

Таблица 9 - Информативные параметры при измерении реактивной энергии для

Результаты испытаний считаются положительными, и счётчик соответствует классу точности, если во всех измерениях погрешность по активной и реактивной энергии прямого и обратного (в зависимости от модификации) направлений находится в пределах допускаемых значений погрешности, приведённых в таблицах 6-9.

5.6.2 Определение точности хода часов внутреннего таймера по ускоренной методике производить измерением частоты следования импульсов времязадающего генератора. Импульсный выход активной энергии подсоединить к частотомеру 43-64 в соответствии со схемой, приведенной на рисунке 2. Частотомер в режиме измерения частоты по каналу Б в положении 1:10.

Подключить счетчик к USB порту компьютера через устройство сопряжения оптическое УСО-2 в соответствии со схемой, приведенной на рисунке приложения А.

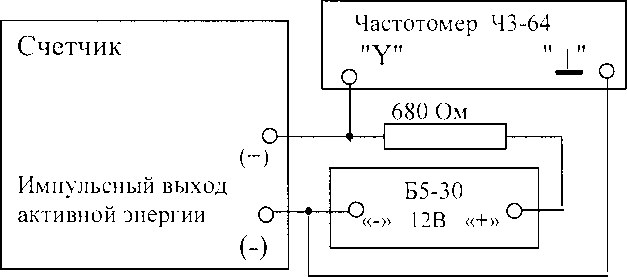

Рисунок 2 - Схема подключения оборудования для измерения точности хода часов

к импульсному выходу счетчика

Подключить питание к счетчику, запустить программу проверки функционирования счетчиков «Конфигуратор счетчиков Милур». Установить связь со счетчиком. Открыть вкладку «Пределы», выбрать режим импульсного выхода «Калибровка времени (импульсы 4096 Гц)», нажать кнопку «Записать». Открыть вкладку «Календарь и часы» и нажать кнопку «Прочитать коэфф, калибровки часов». В строке «Коэфф, калибровки часов» должен отобразиться калибровочный коэффициент коррекции времени.

При этом частотомер измеряет частоту следования импульсов кварцевого резонатора на импульсном выходе счетчика (1изм), которая должна находиться в пределах от 4095.763 до 4096,237 Гц, что соответствует точности хода часов ±5 с/сут.

Вычислить частоту с учетом калибровочного коэффициента по времени по формуле:

f_K<w = f_iiw * (1 - Н1048576)* 4096 / 4095,5

где fkopp - частота импульсов, с учетом калибровочного коэффициента;

к - калибровочный коэффициент.

Среднесуточный уход, с/сут:       А = 86400 (fkopp - 4096)/4096.

Вычисленное значение частоты fkopp должно находиться в пределах от 4095,977 до 4096,022 Гц. что соответствует точности хода часов ±0,5 с/сут.

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№ дубл. Подл, и дата

Рис.А.1 - Блок-схема подключения счётчика по интерфейсу RS-485 и оптопорту к ПК
