Методика поверки «Устройства комплектные испытательные "Сатурн-М"» (МП 206.1-145-2017)

УТВЕРЖДАЮ

Заместитель директора

Методика поверки

МП 206.1-145-2017

г. Москва 2017

Настоящая методика поверки распространяется на устройства комплектные испытательные «Сатурн-М» (далее устройства), изготавливаемые ООО НПФ «РАДИУС», г. Москва и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляется устройство, укомплектованное в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - руководство по эксплуатации РЭ;

• - методика поверки.

Интервал между поверками - 1 год.

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

• 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

• 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

• 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

• 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, калибровке или аттестаты.

• 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерения электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 Поверка преобразователей должна проводиться при нормальных условиях применения:

• • температура окружающей среды, °C             от 15 до

• • атмосферное давление, кПа                      от 84 до

• • относительная влажность воздуха, %             от 30 до

• 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ± 4,4 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

• 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на устройство и входящих в его комплект компонентов.

• 8 МЕТОДЫ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого устройства следующим требованиям:

• -    комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

• -   все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• -   маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• -    наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора;

При несоответствии по вышеперечисленным позициям преобразователь бракуется и направляется в ремонт.

• 8.2 Опробование

• 8.2.1.1 При включении устройства необходимо проверить номер версии программного обеспечения.

• 8.2.1.2 Результаты считаются удовлетворительными, если номер версии программного обеспечения не ниже, чем 1.02.

• 8.2.2.1 Проверка электрической прочности изоляции проводится путем подачи испытательного напряжения частотой 50 Гц в течение 1 минуты между объединёнными друг с другом клеммами каждого изолированного выхода напряжения или тока и корпусом.

• 8.2.2.2 Значения испытательных напряжений должны соответствовать указанным в таблицах 4 и 5.

Таблица 4 - Значения испытательных напряжений для входных и выходных цепей блока «Сатурн-М»

Таблица 5 - Значения испытательных напряжений для входных и выходных цепей блока си-лового устройства «Сатурн-М 1»

• 8.2.2.3 Результаты считаются удовлетворительными, если в течение указанного времени отсутствуют пробои и поверхностные перекрытия.

• 8.2.3.1 Сопротивление изоляции измеряется между объединёнными входами каждой из цепей, указанных в таблицах 4 и 5, с одной стороны, и объединёнными всеми остальными выводами и корпусом с другой стороны

• 8.2.3.2 Результаты считаются удовлетворительными, если сопротивление изоляции составляет не менее 20 Мом.

• 8.2.4.1 Выполните подготовительные операции в следующей последовательности:

• - разместите измерительные приборы на удобном для проведения работ месте;

• - заземляющие клеммы измерительных приборов и проверяемого устройства соедините проводом с контуром заземления.

• 8.2.4.2 Для проведения опробования в режиме измерения силы тока в диапазоне 25 А собрать схему, показанную на рисунке 1.

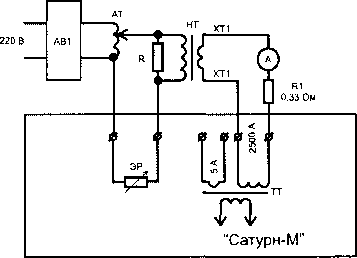

Рисунок 1 - Схема проверк допускаемых пределов основной погрешности измерений силы тока в диапазоне 25 А

А - эталонный амперметр электромагнитной системы класса точности 0,5, позволяющий измерять токи до 25 А;

АВ1 - защитный автоматический выключатель на номинальный ток 16 А;

АТ - автотрансформатор на номинальный ток 10 А;

НТ - нагрузочный трансформатор;

R - проволочный резистор 100 Ом мощностью не менее 160 Вт;

R1 - нагрузочное сопротивление 0,33 Ом мощностью не менее 150 Вт;

ХТ1 - провод сечением не менее 2 мм².

Включите устройство нажатием на клавишный выключатель «Питание -220 В, 50 Гц» со стороны «I». С помощью клавиатуры выберете режим «ИСТ.ТОКА», предел измерения «25 А». Задать значение а = 80%, tn = 5,0. Подайте сетевое напряжение, включив защитный автомат АВ1. Должен загореться светодиод «Наличие Ubx». С помощью автотрансформатора АТ выставьте напряжение не менее 50 В. Нажмите кнопку «Пуск».

Если измеренное значение тока на индикаторе блока меньше 23 А, то увеличьте с помощью АТ напряжение, подаваемое на проверочную схему. Увеличивайте напряжение до тех пор, пока значение силы тока будет в диапазоне от 23 до 25 А.

Задайте значение 1н = 20. Нажмите кнопку «Пуск». Показания эталонного амперметра занесите в таблицу 6.

Таблица 6 - Характеристики, подлежащие определению

• 8.2.4.3 Для проведения опробования в режиме измерения силы тока в диапазоне 250 А соберите схему, изображенную на рисунке 2.

Установите на АТ значение напряжения 70 В. Включите устройство и подайте напряжение. Задайте диапазон измерения «250 А». Аналогично п. 8.2.4.2 с помощью АТ добейтесь значения силы тока в диапазоне от 230 до 240 А при а = 75%.

Задайте значение 1н = 200. Нажмите кнопку «Пуск». Показания эталонного амперметра занести в таблицу 6.

Рисунок 2 - Схема проверк допускаемых пределов основной погрешности измерений силы тока в диапазоне 250 А

А - эталонный амперметр электромагнитной системы класса точности 0,5, позволяющий измерять токи до 5 А;

АВ 1 - защитный автоматический выключатель на номинальный ток 16 А;

АТ - автотрансформатор на номинальный ток 10 А;

НТ - нагрузочный трансформатор, обеспечивающий ток не менее 250 А;

R - проволочный резистор 100 Ом мощностью не менее 160 Вт;

ТТ - измерительный трансформатор тока с номинальным первичным током не менее 250 А и номинальным вторичным током 5 А;

ХТ2 - провод сечением не менее 6 мм².

• 8.2.4.4 Для проведения опробования в режиме измерения силы тока в диапазоне 2500 А соберите схему, изображенную на рисунке 3.

  В     АВ1		нт р	ХТЗ ХТЗ		ТТ
  1		' 1	01 < г “С	< » S 1 ЛЛ. 1 ату(	1 ТТ )Н-М”

Рисунок 3 - Схема проверк допускаемых пределов основной погрешности измерений силы тока в диапазоне 2500 А

А - эталонный амперметр электромагнитной системы класса точности 0,5, позволяющий измерять токи до 5 А;

АВ1 - защитный автоматический выключатель на номинальный ток 40 А;

НТ - нагрузочный трансформатор, обеспечивающий ток не менее 2500 А;

R - проволочный резистор 100 Ом мощностью не менее 160 Вт;

ТТ - измерительный трансформатор тока с номинальным первичным током не менее 2500 А и номинальным вторичным током 5 А;

ХТЗ - провод сечением 100 мм².

Включите устройство и подайте напряжение на проверочную схему. Задайте диапазон измерения «2500 А». Задайте значение 1н = 1000. Нажмите кнопку «Пуск». Показания эталонного амперметра занесите в таблицу 6.

• 8.2.4.5 Для проведения опробования в режиме измерения силы тока с помощью внешнего измерительного трансформатора соберите схему изображенную на рисунке 4. Установите предел измерения «ТТ3.00» (при использовании измерительного трансформатора тока с первичным током 3000 А). Задавая значения тока, указанные в таблице 6, провести испытания. Показания эталонного амперметра занести в таблицу 6.

  АВ1	1 R	нт	1 хт:		117 ф и
  1	i              1 ЭР	i	1 л < г	08 0 Л ........—-Т т Сатур	т н-М”

Рисунок 4 - Схема проверки допускаемых пределов основной погрешности измерений силы тока по входу «5 А»

А - эталонный амперметр электромагнитной системы класса точности 0,5, позволяющий измерять токи до 5 А;

АВ1 - защитный автоматический выключатель;

НТ - нагрузочный трансформатор, обеспечивающий ток не менее 2500 А;

R - проволочный резистор 100 Ом мощностью не менее 160 Вт;

ТТ - измерительный трансформатор тока с номинальным первичным током не менее 2500 А и номинальным вторичным током 5 А;

ХТЗ - провод сечением 100 мм².

• 8.2.4.6 Для опробования в режиме измерения времени до 100 секунд соберите схему, изображенную на рисунке 5.

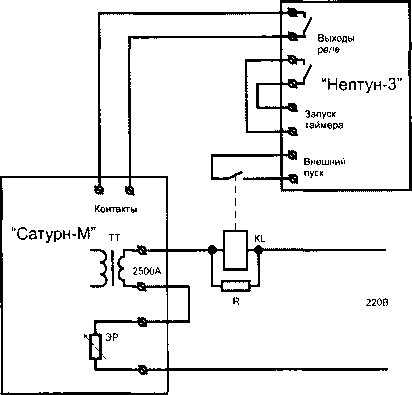

Рисунок 5 - Схема проверки допускаемых пределов относительной погрешности измерений времени до 100 секунд

KL - реле переменного тока на напряжение 220 В;

R - проволочный резистор сопротивлением 150 Ом и мощностью более 300 Вт

Внешнее устройство (например, «Нептун-3») должно замыкать клеммы «Контакты» через заданное время (1задерж) после запуска на блоке «Сатурн-М» режима «ИСТ.ТОКА».

Для режима «ИСТ.ТОКА» задайте следующие параметры: а = 80 %, tn = 150 с.

Установите предел измерения «25 А», а в настройках отключите «Определение срабатывания по признаку пропадания тока».

При использовании устройства «Нептун-3» для него необходимо задать следующие уставки:

• - «Пуск канала 1» - непрерывно

• - «Пуск отсчета t» - внутренний;

• - «Ожидание срабатывания»- 99,999 секунды;

• - «Запуск t» - замыкание контактов;

• - «Внешний пуск» - замыкание контактов

Значения остальных параметров - произвольные.

На устройстве «Нептун-3» задать требуемое значение задержки срабатывания выходного реле (задан (кнопка «t»). Кнопкой «Выбор канала» разрешить работу канала 2. Нажать кнопку «Пуск от канала 1».

На блоке «Сатурн-М» нажать кнопку «Пуск». Включается реле KL, замыкая своими контактами вход «Внешний пуск» устройства «Нептун-3». Через заданную задержку (задан срабатывает выходное реле, замыкая своими контактами клеммы «Контакты» на блоке «Сатурн-М» и вход «Запуск таймера» на устройстве «Нептун-3». На индикаторах устройств отображаются измеренное время срабатывания. Нажать кнопка «Стоп» на устройстве «Нептун-3».

Последовательно задавая значения времени задержки (задан, указанные в таблице 6, повторите испытание, снимая и занося в таблицу 6 показания с индикаторов устройств «Са-турн-М» и «Нептун-3».

При отсутствии устройства «Нептун-3» опробование в режиме измерения времени можно выполняйте с помощью электронного миллисекундомера, позволяющего измерять время между замыканиями двух контактов. Для этого необходимо собрать схему, показанную на рисунке 6.

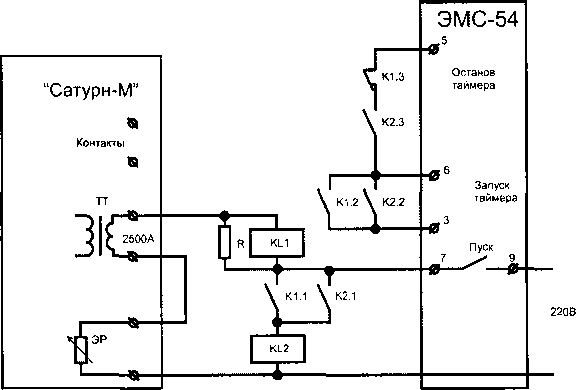

Рисунок 6 - Схема соединения приборов при контроле измерения времени

Измерения проводятся в режиме «ИСТ.ТОКА». Ключ «Пуск» миллисекундомера запускает схему измерения времени и подает напряжение 220 В на устройство «Сатурн-М». По нажатию кнопки «Пуск» на устройстве «Сатурн-М» срабатывает реле KL1, запуская контактами К 1.2 отсчет времени. По окончанию заданного времени (и реле KL1 отпускается и, замыкая контакты К1.3, останавливает измерение времени.

Задавая значения времени (и = 500 мс, снять и занести в таблицу 6 показания электронного миллисекундомера.

• 8.2.4.7 Измерение времени срабатывания, превышающего 100 секунд, проводите с помощью секундомера. Измерения проводятся в режиме «ИСТ.ТОКА». Одновременно с запуском режима включить секундомер. При достижении указанного в таблице 6 времени (по показаниям секундомера) одновременно замкнуть клеммы «Контакты» и остановите секундомер. Показания занесите в таблицу 6.

• 8.2.4.8 Результаты опробования считаются удовлетворительными, если отсутствуют грубые отклонения показаний. При грубых отклонениях устройство бракуется.

Соотношение пределов допускаемых значений погрешности эталонного средства измерений и поверяемого устройства должно быть не хуже, чем 1:3. Поверка проводится для нормальных условий эксплуатации с соблюдением времени установления рабочего режима.

Пределы основной погрешности измерения определяются в следующих точках диапазона измерений: Х1= (0,1 - 0,15)Хк; Х2 = (0,2 - 0,3)Хк; ХЗ = (0,4 - 0,6)Хк; Х4 = (0,7 -0,8)Хк; Х5 = (0,9 - 1,1 )Хк, где Хк - конечное значение диапазона измерений.

• 8.3.1.1 Проверку проводите при изменяющемся значении а (а - часть от максимального значения диапазона регулирования тока, выраженная в %).

Последовательно выполняя операции согласно п.п. 8.2.4.2 и 8.2.4.3 и задавая значения а, указанные в таблицах 7 и 8, снять с эталонного амперметра и индикатора проверяемого устройства показания силы тока и занести их в таблицы 7 и 8.

Таблица 7 - Результаты измерения силы тока и вычисления погрешности измерения.

• 8.3.1.2 Произведите расчет основной погрешности измерения. Результаты расчета занесите в таблицу 7.

• 8.3.1.3 Результат проверки удовлетворителен, если в указанных поверяемых точках погрешность не превышает 1,5 % от верхнего значения диапазона плюс 3 единицы младшего разряда.

Таблица 8 - Результаты измерения силы тока и вычисления погрешности измерения.

• 8.3.1.4 Произведите расчет основной приведенной погрешности измерения. Результаты расчета занесите в таблицу 8.

• 8.3.1.5 Результаты поверки считаются удовлетворительными, если погрешность не превышает ±(1,5 %+3 е.м.р.).

8.3.2.1 Проверка проводится по схеме, изображенной на рисунке 6. Выполните подготовительные операции согласно п. 8.2.4.6 .

Задавая значения задержки срабатывания выходного реле (Гзадан), указанные в таблице 9, произвести измерение времени срабатывания согласно п. 8.2.4.6. В качестве эталонного средства измерений используйте секундомер-измеритель электронный временных параметров реле и выключателей ИВПР-203М.

Результаты измерения времени занесите их в таблице 9.

Таблица 9 - Результаты измерения времени срабатывания и вычисления погрешности измерение

Абсолютная погрешность измерений времени до 1 секунды вычисляется по формуле:

Л = I (Гизм - t3c) - Гзадан!

где: Гизм - показания устройства «Сатурн-М»;

Гзадан - заданное значение задержки;

t3c - задержка срабатывания реле KL.

Относительная погрешность измерений времени от 1 до 100 секунд вычисляется по формуле:

8 = | (Гизм - t3c) - Гзадан! /Гзадан

срабатывания при t задан = 0.

• 8.3.2.2 Результаты поверки считаются удовлетворительными, если:

• - при измерении времени до 1 секунды абсолютная погрешность измерений нс превышает ±0,01 с;

• - при измерении времени от 1 до 100 секунд предел допускаемой относительной погрешности измерений не должен превышать ±(1,0 %+3 е.м.р.);

• - при измерении времени свыше 100 секунд предел допускаемой относительной погрешности измерений не должен превышать ±(2,0 %+3 е.м.р.).

9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

9.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на устройство гасится и выдается извещение о непригодности согласно требованиям НД Федерального

агентства по техническому регулированию и метрологии.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»
