Методика поверки «ГСИ. Уровнемеры магнитные BNA» (МП-191/06-2020)

Государственная система обеспечения единства измерений.

Уровнемеры магнитные BNA.

Методика поверки.

МП-191/06-2020

г. Чехов

2020 г.

• 1. Операции поверки

• 2. Средства поверки

• 3. Требования безопасности

• 4. Условия поверки

• 5. Подготовка к поверке

• 6. Проведение поверки

• 7. Оформление результатов поверки

Настоящая методика поверки распространяется на уровнемеры магнитные BNA, производства «Shanghai KSR-KUEBLER Automation Instrument Со., Ltd.», КНР (далее по тексту - уровнемеры) и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 3 года.

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

• 1.2 Последовательность проведения операций поверки обязательна.

• 1.3 Если при проведении той или иной операции получают отрицательный результат,

2.1. При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства, используемые при поверке

• 3.1 Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении, проведение специальных защитных мероприятий по охране окружающей среды не требуется.

• 3.2 При проведении поверки соблюдают требования безопасности, определяемые:

• - правилами безопасности труда и пожарной безопасности, действующими на предприятии;

• - правилами безопасности при эксплуатации используемых эталонных средств измерений, испытательного оборудования и поверяемого уровнемера, приведенными в эксплуатационной документации.

• 3.3 Монтаж электрических соединений проводят в соответствии с ГОСТ 12.3.032-84 и «Правилами устройства электроустановок» (раздел VII).

• 3.4 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», и аттестованные на право проведения поверки в соответствии с действующим законодательством.

• 4.1 При проведении поверки в лаборатории соблюдают следующие условия:

Температура окружающего воздуха и поверочной среды (при поверке на установке с непосредственным изменением уровня жидкости или имитатором уровня), °C

Относительная влажность воздуха, % Атмосферное давление, кПа Разность температур окружающего воздуха и поверочной среды (при поверке на установке с непосредственным изменением уровня жидкости), не более, °C

• 4.2 В помещении не должно быть сквозняков и сильных конвекционных воздушных потоков.

• 4.3 При проведении поверки в условиях эксплуатации должны быть соблюдены следующие условия:

Температура окружающего воздуха и поверочной среды, °C          от 5 до 35

Относительная влажность воздуха, %                             не более 80

Атмосферное давление, кПа                                   от 84,0 до 106,7

• 4.4 Должны отсутствовать источники вибрации влияющие на работу уровнемеров. Считывание показаний уровнемера проводят после выдержки в течение времени, достаточном для исключения влияния возмущений поверхности измеряемого продукта на результат измерений.

Примечание - Условия поверки не должны противоречить условиям эксплуатации средств поверки.

• 5.1 При поверке в лабораторных условиях.

  • 5.1.1 Перед проведением поверки выполняют следующие подготовительные работы в зависимости от выбранного метода поверки:

    • 5.1.1.1 При поверке уровнемера на поверочной установке с непосредственным изменением уровня жидкости (первичная/периодическая поверка) выполняют следующие подготовительные работы:

• - устанавливают уровнемер согласно рисунку 1 и в соответствии с эксплуатационной документацией уровнемера и эталонной поверочной установки;

• - выдерживают уровнемер в течении 0,5 часа.

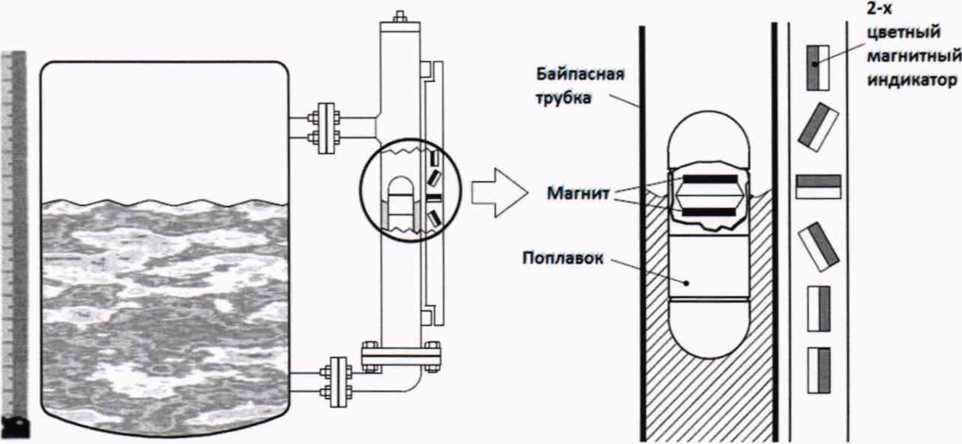

Рисунок 1 - Поверка уровнемера на поверочной установке с непосредственным изменением уровня жидкости

• 5.1.1.2 При поверке уровнемера с помощью имитатора уровня (первичная/периодическая поверка) выполняют следующие подготовительные работы:

• - устанавливают уровнемер согласно рисунку 2 и в соответствии с эксплуатационной документацией уровнемера;

• - выдерживают уровнемер в течении 0,5 часа;

• - разворачивают эталонную рулетку.

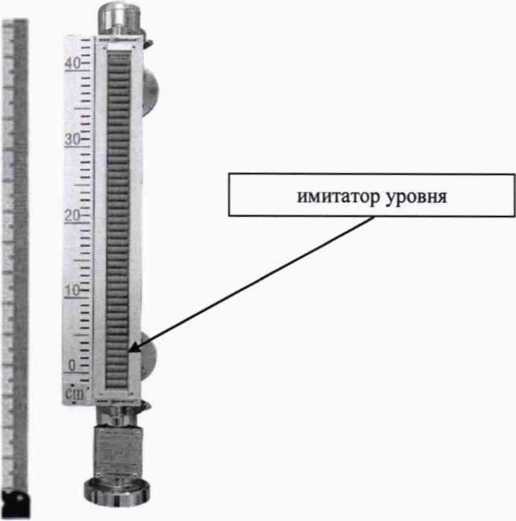

Рисунок 2 - Поверка уровнемера с имитацией изменения уровня

5.2 При периодической поверке без демонтажа

5.2.1 При поверке уровнемера при помощи рулетки измерительной по месту эксплуатации (периодическая поверка) выполняют следующие подготовительные работы:

- останавливают технологический процесс в резервуарном парке и обеспечивают перекачку контролируемой среды из одной емкости в другую;

• - производят отстой контролируемой среды в емкости не менее 2 ч;

Примечание - допускается проводить поверку при помощи рулетки измерительной по месту эксплуатации при выполнении следующих условий:

среда, где установлены уровнемеры, соответствует требованиям эксплуатационной документации на уровнемеры, и измеряемый продукт допускает разгерметизацию меры вместимости;

• - измеряемый продукт не является токсичным и кипящим при атмосферном давлении и температуре окружающей среды, в мере вместимости отсутствует избыточное давление:

• - поверхность измеряемого продукта должна быть спокойной;

• - наличие подтоварной воды в резервуаре отсутствует.

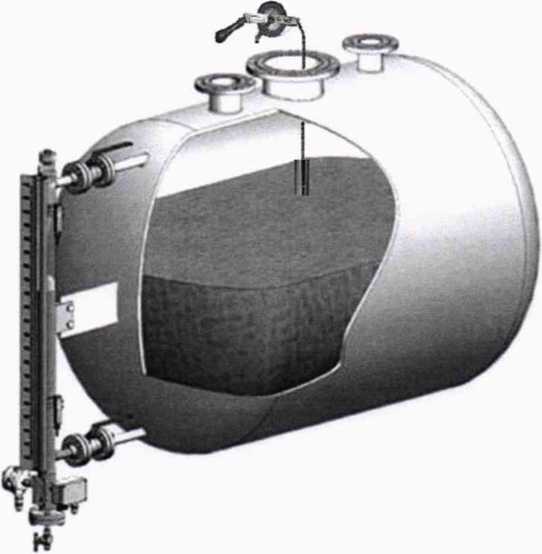

Рисунок 3 - Поверка уровнемера без демонтажа по месту эксплуатации

• 6.1 Внешний осмотр

• 6.1.1 Внешний осмотр проводят визуально.

• 6.1.1.1 При внешнем осмотре устанавливают соответствие уровнемера следующим требованиям:

• - комплектность уровнемера должна соответствует требованиям эксплуатационной документации (далее по тексту - ЭД) на уровнемер;

• - маркировка уровнемера соответствует требованиям ЭД;

• - отсутствуют механические повреждения и дефекты, влияющие на правильность функционирования и метрологические характеристики уровнемера, а также препятствующие проведению поверки.

• 6.1.2 Результаты считают положительными, если соблюдаются все вышеперечисленные требования.

• 6.2 Опробование

• 6.2.1 При опробовании проверяют функционирование уровнемера. Для этого перемещая имитатор уровня увеличивают и уменьшают уровень контролируемой среды, либо при изменении уровня жидкости (при поверке на поверочной установке с непосредственным изменением уровня жидкости).

• 6.2.2 Результат считают положительным если, значения уровня равномерно увеличивается и уменьшается в зависимости от направления перемещения жидкости (имитатора уровня).

• 6.3 Определение метрологических характеристик

• 6.3.1 Определение абсолютной погрешности измерений уровня при первичной поверке и периодической поверке в лабораторных условиях проводят следующим образом:

• 6.3.1.1 Задают пять проверяемых точек (контрольных отметок) (j), равномерно распределенных по всему диапазону измерений уровня: Hmin; 0,25H_max; 0,5H_max; 0,75H_max; Hmax.

где:

Hmin - значение нижнего диапазона измерений уровня поверяемого уровнемера;

Hmax - значение верхнего диапазона измерений уровня поверяемого уровнемера.

Примечание - допускают отклонение выбранной точки на ±100 мм относительно рассчитанного значения.

• 6.3.1.2 Абсолютную погрешность измерений уровня определяют при прямом и обратном ходе, т.е. при повышении или понижении уровня жидкости (перемещении имитатора уровня).

• 6.3.1.3 В процессе поверки жидкость (имитатор уровня) устанавливают на требуемое значение уровня. После этого одновременно снимают показания поверяемого уровнемера и эталона.

• 6.3.1.4 Число измерений на каждой поверяемой отметке должно быть не менее трех.

• 6.3.1.5 За результат измерений Hj, в каждой поверяемой точке принимают среднее арифметическое значение результатов измерений, определяемое по формуле (1):

п

где Hi - значение уровня отображаемое на уровнемере, мм; п - число измерений.

• 6.3.1.6 Абсолютную погрешность измерения уровня ДНу, в каждой поверяемой точке определяют по формуле (2):

ДНу = Ну- Н_эу ,                               (2)

где:

Hj - значение уровня, измеренное поверяемым уровнемером в j-той точке, мм;

Н_эу - значение уровня по эталону в j-той точке, мм.

• 6.3.1.7 Результат поверки считают положительным, если абсолютная погрешность измерений, в каждой поверяемой точке, не превышает значения ±10 мм.

• 6.3.2 При периодической поверке на месте эксплуатации определение метрологических характеристик выполняют следующим образом:

• 6.3.2.1 Уровнемеры подготавливают к поверке согласно п. 5 настоящей методики

поверки.

• 6.3.2.2 Фиксируют на уровнемере нулевую контрольную отметку, опускают эталонную измерительную рулетку через измерительный люк меры вместимости и по ее шкале фиксируют высоту поверхности раздела «жидкость - газовое пространство» (далее -высота газового пространства).

• 6.3.2.3 Поправку ДНо, мм, определяют по формуле (3):

ДНо = Н_о^п-Но^э                             (3)

где:

Но^п - показания поверяемого уровнемера, мм;

Но^э - показание эталонного средства измерений уровня, мм.

Примечание - При применении эталонной измерительной рулетки за значение Но³, мм, принимают среднее арифметическое значение результатов измерений уровня, вычисляемое по формуле (4):

Н³₀ = Н₆ ■ [1 +    • (Т_в^г - T_sⁿ)] -         • [1 - a_s • (20 - Т_в^г)1,                (4)

где:

Н₆ - базовая высота резервуара, значение которой определить по протоколу поверки резервуара, мм;

«ст - температурный коэффициент линейного расширения материала стенки резервуара;

Т^[_в - температура воздуха при измерении высоты газового пространства, °C;

Т_в - температура воздуха при поверке резервуара, значение которой определить по протоколу поверки резервуара, °C;

(Н₀^Г)г высота газового пространства при i-том измерении, мм;

т - число измерений высоты газового пространства, принимаемое не менее пяти;

a_s - температурный коэффициент линейного расширения материала эталонной измерительной ленты.

• 6.3.2.4 Повышают уровень жидкости до контрольной отметки Н_тах (здесь и далее -контрольные отметки в соответствии с п. 6.3.1.1 настоящей методики поверки), устанавливаемой по эталонной измерительной ленте, затем уровень жидкости понижают до каждой контрольной отметки, снимают показания средства измерений и результаты, полученные с эталонной измерительной ленты, вносят в протокол поверки уровнемера.

• 6.3.2.5 Уровень жидкости Hj, мм, измеренный уровнемером в j-той контрольной отметке, с учетом поправки, определяют по формуле (5):

Hj = H_nyj -                                (5)

где:

H_nyj - показание поверяемого уровнемера, мм;

ДН₀ - поправка на несоответствие показаний поверяемого уровнемера и эталонного средства измерений уровня, найденная по формуле (3).

• 6.3.2.6 Высоту газового пространства в каждой контрольной точке при каждом измерении, определяют в следующей последовательности:

• - эталонную измерительную рулетку, опустить через измерительный люк меры вместимости ниже поверхности жидкости на глубину около 1000 мм;

• - первый отсчет (верхний) взять по шкале измерительной рулетки. При этом, для облегчения измерений и расчетов рекомендуется совмещать отметку целых значений метра на шкале рулетки с верхним краем измерительного люка;

- измерительную рулетку поднять (строго вверх без смещения в стороны) до появления над верхним краем измерительного люка смоченной части ленты и взять отсчет по шкале ленты (нижний отсчет) с точностью до 1 мм.

• 6.3.2.7 Для более точного измерения уровня поверхность рулетки необходимо натереть пастой.

• 6.3.2.8 Измерить высоту газового пространства в каждой контрольной отметке не менее пяти раз.

• 6.3.2.9 Уровень жидкости в каждой контрольной отметке H₃j, мм, вычислить по формуле (6):

н_э1 = Н₆ ■ [1 + «„ • (Т_в - Tg)]--(20 - Т_в^г)] (6)

т

• 6.3.2.10 Разброс значений H₃j, определенных по формуле (6), не должен превышать ±3 мм.

• 6.3.2.11 Абсолютной погрешность измерений уровня в каждой поверяемой точке определяют по формуле (2).

• 6.3.2.12 Результат поверки считается положительным, если значение абсолютной погрешности измерений уровня в каждой поверяемой точке не превышает значения ±10 мм.

• 7.1 Результаты поверки оформляются протоколами, составленными в виде сводных таблиц результатов поверки по каждому пункту раздела 6 настоящей методики поверки.

• 7.2 При положительных результатах поверки уровнемер признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на уровнемер выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке уровнемера в виде оттиска клейма в соответствии с действующим законодательством.

• 7.3 При отрицательных результатах поверки уровнемер признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на уровнемер выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Разработчик:

Инженер по метрологии ООО «ПРОММАШ ТЕСТ»

9
