Методика поверки «Устройства синхронизации времени УCB-2» (ВЛСТ 237.00.001 И1)

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Руководитель ГЦИ СИ,

Заместитель генерального директора по научной работе

/ М. В. Балаханов /

ФГУ

УСТРОЙСТВА СИНХРОНИЗАЦИИ ВРЕМЕНИ УСВ-2

МЕТОДИКА ПОВЕРКИ

2010 г.

Настоящая методика распространяется на «Устройства синхронизации времени УСВ-2» ТУ 4280-002-10485056-09 (в дальнейшем - УСВ-2) и устанавливает методику их первичной и периодической поверок.

Межповерочный интервал: 2 года.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

* - данный пункт выполняется только для модификаций УСВ-2, УСВ-2-02; ** - данный пункт выполняется только для модификаций УСВ-2-04 и УСВ-2-05.

Поверка не производится при вводе в эксплуатацию и после расконсервации, если время хранения УСВ-2 не превысило межповерочный интервал.

При проведении очередных поверок (каждые 2 года) необходимо заменять батарейку встроенных часов.

• 2.1 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

• 2.2 При работе с измерительными приборами и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих технических описаниях и инструкциях по эксплуатации применяемых приборов.

• 2.3 При проведении работ должны выполняться «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001 (РД 153-34.003.150-00).

  3 СРЕДСТВА ПОВЕРКИ

  3.1 При проведении поверки должны применяться следующие средства поверки: 1)

  2)

  3)

  частотомер Ч3-54 (в дальнейшем - Ч3-54), погрешность измерения интервалов времени не более: 0,1 мкс;

  приемник синхронизирующий спутниковых систем ГЛОНАСС/GPS ПС-161 (в дальнейшем - ПС-161), погрешность синхронизации не более: 0,1 мкс;

  радиотрансляционная проводная линия или радиоприемник, принимающий «Маяк» и/или «Россия».

  р/ст

  3.2

  Допускается применение других средств измерений и контроля с аналогичными лучшими метрологическими характеристиками.

  3.3 Все средства измерений должны быть поверены (аттестованы) и иметь действующие детельства о поверке (метрологической аттестации) или оттиски поверительных клейм.

  или

  сви-

• 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей в установленном порядке.

• 4.2 При проведении поверки должны соблюдаться следующие условия, если это не оговорено особо:

1)

2)

3)

• 4.3

ВЛСТ 237.00.000 РЭ (в дальнейшем - РЭ) и эксплуатационную документацию используемых при проведении поверки технических средств.

• 4.4 Устройства, участвующие в поверке, следует включать за 30 минут до начала испытания с целью установки на них рабочего режима.

• 4.5 Синхронизация системного времени ПС-161 должна проходить в нормальном режиме.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

• 5.1.1 Проверить комплектность УСВ-2 на соответствие формуляру ВЛСТ 237.00.000 ФО.

• 5.1.2 Проверить маркировку, чёткость нанесения обозначений на корпусе УСВ-2 и отсутствие механических повреждений.

• 5.1.3 Проверить надежность заземления УСВ-2 и других технических средств.

• 5.1.4 Проверить отсутствие обрывов и нарушения изоляции кабелей и проводников, влияющих на функционирование УСВ-2.

• 5.1.5 Проверить сохранность пломб и разъемов на УСВ-2.

  5.2 Опробование

  • 5.2.1 Проверить исправность работы кнопок на пульте оператора и отображения информации на индикаторе.

  • 5.2.2 При эксплуатации проверить возможность синхронизации системного времени УСВ-2 от используемого при эксплуатации источника сигналов проверки времени.

  5.2.2.1 При синхронизации времени по сигналам от встроенного приемника GPS или ГЛО-НАСС/GPS:

  1)

выполнить установку текущего времени на УСВ-2 за несколько минут до перехода в следующий час (см. РЭ, раздел 9), при этом на индикаторе УСВ-2 должен отобразиться знак отсутствия синхронизации более 3 часов;

не позднее чем через 2 минуты убедится в том, что УСВ-2 синхронизировало свое время - на индикаторе установилось «правильное» время, знак отсутствия синхронизации погас.

• 5.2.2.2 При синхронизации времени по сигналам проверки времени «6 точек» от радиоприемника или радиолинии:

  1)

выполнить установку текущего времени на УСВ-2 за несколько минут до перехода в следующий час (см. РЭ, раздел 9), при этом на индикаторе УСВ-2 должен отобразиться знак отсутствия синхронизации более 3 часов;

после перехода в следующий час (после сигналов проверки времени) убедиться в том, что УСВ-2 синхронизировало свое время - на индикаторе установились значения 00 минут и 00 секунд, знак отсутствия синхронизации погас.

• 5.2.3 При выпуске из производства, после ремонта или хранения проверить возможность синхронизации системного времени УСВ-2 от всех возможных источников сигналов проверки времени, согласно пунктам 5.2.2.1 и 5.2.2.2.

  5.3 Определение абсолютной погрешности формирования (хранения) шкалы времени при отсутствии коррекции по сигналам проверки времени

  • 5.3.1 Собрать схему поверки согласно Приложению А.

  • 5.3.2 Произвести настройку Ч3-54 следующим образом:

  1)

  2)

  3)

  4)

  • 5)

  • 6)

переключатель «РОД РАБОТЫ» установить в положение «ИНТЕР В-Г»;

переключатель «МЕТКИ ВРЕМЕНИ» установить в положение «1 ms»;

тумблер «500 - l0kQ» установить в положение «500»;

тумблер «СОВМ.-РАЗД.» установить в положение «РАЗД.»;

тумблеры выбора крутизны запуска в каналах «В» и «Г» установить в положение ^»; переключатель «АТТЕНЮАТОР» каналов «В» и «Г» установить в положение 10 (соответствует амплитуде входного сигнала от 3 до 10 В).

в момент начала испытания зафиксировать показание Ч3-54 (C₀), мс;

через 1 час зафиксировать показание Ч3-54 (C₁ ), мс;

повторить п.п. 2) еще три раза с фиксацией показаний Ч3-54 (C₂ , C₃ и C₄) таким образом, чтобы общее время испытания составило 4 часа;

вычислить значения разницы показаний Ч3-54 за каждый час испытаний:

Di = Ci - C

где i - номер часа испытания (от 1 до 4).

• 5.3.5 Если все значения удовлетворяют условиям: |dJ < 60 мс или |dJ > 940 мс — результат поверки считается положительным, так как в данном случае абсолютная погрешность формирования (хранения) шкалы времени не будет превышать: ±1,5 с/сутки.

• 5.3.6 Если хотя бы одно значение удовлетворяет условию: 60 мс< |dJ <940 мс — результат поверки отрицательный, дальнейшие действия согласно разделу 6 настоящей методики.

  (1)

• 5.4 Определение абсолютной погрешности синхронизации фронта выходного импульса

• 5.4.1 Собрать схему поверки согласно Приложению А.

• 5.4.2 Произвести настройку Ч3-54 согласно пункту 5.3.2 подпунктам 1), 3) - 6).

• 5.4.3 Переключатель «МЕТКИ ВРЕМЕНИ» установить в положение «1 ^s».

• 5.4.4 Произвести поверку УСВ-2 следующим образом:

1)

• 5.4.5 Результат поверки считается положительным, если отображаемое на Ч3-54 число не более 10 мкс, либо не менее 999990 мкс, что означает - погрешность синхронизации фронта выходного импульса 1 Гц к шкале координированного времени UTC не превышает: ±10 мкс.

  • 5.5 Определение абсолютной погрешности синхронизации фронта выходного импульса

• 5.5.1 Собрать схему поверки согласно Приложению А.

• 5.5.2 Произвести настройку Ч3-54 согласно пункту 5.3.2 подпунктам 1) - 6).

• 5.5.3 Произвести поверку УСВ-2 следующим образом:

  4)

  5)

  6)

  выполнить установку текущего времени на УСВ-2 за несколько минут до перехода в следующий час (см. РЭ, раздел 9), при этом на индикаторе УСВ-2 должен отобразиться знак отсутствия синхронизации более 3 часов;

  не позднее чем через 2 минуты убедится в том, что УСВ-2 синхронизировало свое время - на индикаторе установилось «правильное» время, знак отсутствия синхронизации погас;

  не ранее чем через 2 секунды после синхронизации считать число на индикаторе Ч3-54.

• 5.5.4 Результат поверки считается положительным, если отображаемое на Ч3-54 число не более 350 мс, что означает - погрешность синхронизации фронта выходного импульса 1 Гц к шкале координированного времени UTC не превышает: 0^350 мс.

6.1 Положительные результаты поверки должны оформляться путем:

1)

2)

3)

• 6.2 В случае отрицательных результатов первичной поверки УСВ-2 возвращается в производство на доработку, после чего подлежит повторной поверке.

• 6.3 При отрицательных результатах периодической поверки УСВ-2 к применению не допускается, в его формуляре производится запись о непригодности к эксплуатации (или выписывается «Извещение о непригодности» согласно Правил ПР 50.2.006-94 «Поверка средств измерений. Организация и порядок проведения»), а клеймо предыдущей поверки гасится.

ПРИЛОЖЕНИЕ А

Схема подключения оборудования для поверки УСВ-2

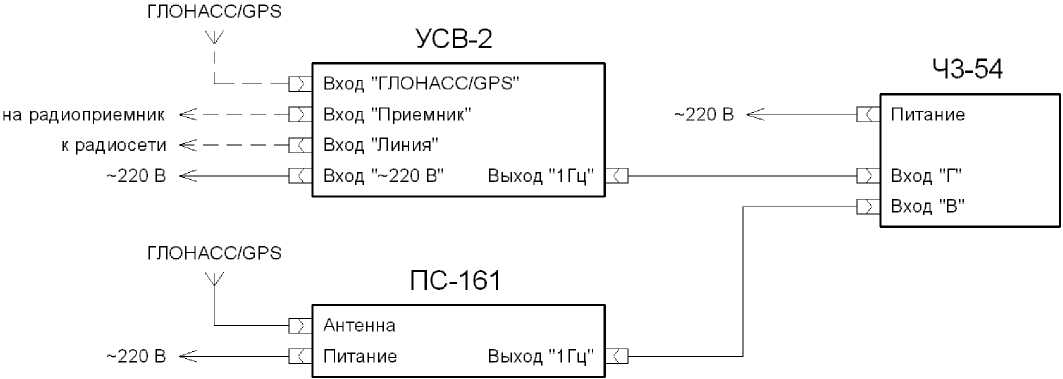

Рисунок А - Функциональная схема подключения оборудования для проведения поверки

Примечание. Устройства, участвующие в поверке следует включить за 30 минут до начала испытаний с целью установки на них рабочего режима.

ПРИЛОЖЕНИЕ Б

Краткие характеристики приемника синхронизирующего ПС-161

Выходной сигнал 1 Гц представляет собой последовательность прямоугольных импульсов положительной полярности.

Таблица Б - Краткие характеристики приемника синхронизирующего ПС-161.

ВЛСТ 237.00.001И1
