Методика поверки «ГСОЕИ. Нагрузки электронные EL34000A» (651-21-026 МП)
СОГЛАСОВАНО
Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»
Государственная система обеспечения единства измерений
Нагрузки электронные EL34000A
МЕТОДИКА ПОВЕРКИ
651-21-026 МП
2021 г.
1 ОБЩИЕ ПОЛОЖЕНИЯНастоящая методика поверки распространяется на нагрузки электронные EL34000A (далее - нагрузки), изготавливаемые компанией «Keysight Technologies Malaysia Sdn. Bhd». Малайзия и устанавливает методы и средства их первичной и периодических поверок.
Необходимо обеспечение прослеживаемости поверяемых нагрузок к государственным первичным эталонам единиц величин посредством использования аттестованных (поверенных) в установленном порядке средств поверки.
По итогам проведения поверки должна обеспечиваться прослеживаемость к ТЭТ 4-91. ТЭТ 13-2001.
Методика поверки реализуется посредством методов прямых и косвенных измерений.
Интервал между поверками - 2 года.
2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ-
2.1 При поверке выполняют операции, представленные в таблице 1.
Таблица 1
|
Наименование операции |
Номер пункта методики |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр средства измерения |
7 |
да |
да |
|
2 Подготовка к поверке и опробование средства измерений |
8 |
да |
да |
|
3 Проверка программного обеспечения средства измерений |
9 |
да |
да |
|
4 Определение метрологических характеристик средства измерений |
10 |
да |
да |
|
4.1 Определение абсолютной погрешности установки стабилизируемого значения напряжения постоянного тока |
10.1 |
да |
да |
|
4.2 Определение абсолютной погрешности измерения напряжения постоянного тока |
10.2 |
да |
да |
|
4.3 Определение абсолютной погрешности установки стабилизируемого значения силы постоянного тока |
10.3 |
да |
да |
|
4.4 Определение абсолютной погрешности измерения силы постоянного тока |
10.4 |
да |
да |
|
4.5 Определение абсолютной погрешности установки стабилизируемого значения мощности |
10.5 |
да |
да |
|
4.6 Определение абсолютной погрешности измерения мощности |
10.6 |
да |
да |
-
2.2 При получении отрицательных результатов по любому пункту' таблицы 1 поверяемая нагрузка бракуется и направляется в ремонт.
-
2.3 Допускается проведение периодической поверки меньшего числа величин или меньшего числа поддиапазонов. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатанта, оформленного в произвольной форме.
-
3.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха от 18 до 28 °C;
-
- относительная влажность окружающего воздуха при температуре до 80 %;
-
- атмосферное давление от 97 до 105 кПа (от 650 до 786 мм рт.ст.).
-
- параметры питания от сети переменного тока:
-
- напряжение питания от 198 до 242 В:
-
- частота от 49 до 51 Гц.
-
4.1 К проведению поверки нагрузок допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющий право на проведение поверки (аттестованный в качестве поверителей).
-
5.1 При проведении поверки используют средства измерений и вспомогательное оборудование. представленное в таблице 2.
Таблица 2
|
Номер пункта методики |
Наименование рабочих эталонов или вспомогательных средств поверки; номер документа. регламентирующего технические требования к рабочим эталонам или вспомогательным средствам: разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки |
|
10.3 -10.6 |
Меры сопротивления Н4-12 МС. ном. значения 0.01; 0.1; 1; 10: 100 Ом кл. точности 0.003 |
|
10.3-10.6 |
Мера электрического сопротивления универсальная однозначная МС3080М номинальным значением 0.001 Ом кл. т 0.005 |
|
10.3, 10.4 |
Мера электрического сопротивления однозначная МС3081. номинальное значение 0.0001 Ом, кл. точности 0.02 |
|
10.1 -10.6 |
Мультиметр 3458А, диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В. пределы допускаемой относительной погрешности от 0.5 -1 О'4 до 2.5 10'4 %, диапазон измерений силы постоянного тока от 0.1 нА до 1 А. пределы допускаемой относительной погрешности от 1.4-10'3 до 4.Г10’2 %. диапазон измерения напряжения переменного тока от 10 мкВ до 1000 В в диапазоне частот от 10 Гц до 10 МГц. пределы допускаемой относительной погрешности от 7 -10’3 до 4 102% |
|
10.4 |
Источник питания постоянного тока максимальное выходное напряжение 150 В, максимальная выходная сила тока 65 А |
-
5.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых источников с требуемой точностью.
-
5.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).
-
6.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные ГОСТ Р 12.1.019-2009, «Правилами технической эксплуатации электроустановок потребителей». «Правилами техники безопасности при эксплуатации электроустановок потребителей». а также изложенные в РЭ нагрузок, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.
-
7.1 При внешнем осмотре проверить отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность нагрузок.
-
7.2 Результаты поверки считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность нагрузок.
-
8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- установить электронную нагрузку в базовый блок;
-
- выдержать нагрузки в условиях, указанных в п. 6 в течение не менее 1 часа;
-
- выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;
-
- осуществить предварительный прогрев средств поверки для установления их рабочего режима.
-
8.2 При опробовании установить работоспособности нагрузок провести в соответствии с РЭ.
-
8.3 Результаты поверки считать положительными, если при включении нагрузки после загрузки программного обеспечения на дисплее не появляется сообщение об ошибках.
-
9.1 Нажать на передней панели клавишу «Utilities».
-
9.2 Выбрать пункт «Test/Setup».
-
9.3 Выбрать пункт меню «Help».
-
9.4 Выбрать пункт меню «About».
-
9.5 Считать идентификационное наименование и версию программного обеспечения (ПО).
-
9.6 Результаты поверки считать положительным, если используется программа с идентификационным наименованием «EL30000 Firmware» и номер версии ПО не ниже 0.8.5-1.0.6-17-74.
-
10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ
-

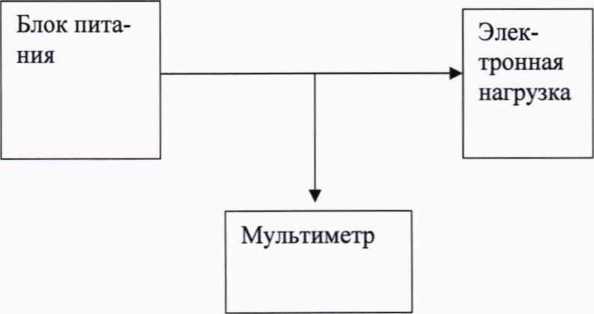

10.1.1 Собрать измерительную схему в соответствии с рисунком 1.
Рисунок 1
-
10.1.2 Установить на блоке питание силу постоянного тока в соответствии с таблицей 3.
-
10.1.3 Установить на электронной нагрузке стабилизируемое значение напряжения постоянного тока в соответствии с таблицей 3.
Таблица 3
|
Стабилизируемое значение напряжения постоянного тока, В |
Сила постоянного тока установленная на блоке питания, А |
Напряжение измеренное мультиметром. В |
Погрешность стабилизации напряжения постоянного тока, |
Допустимая погрешность стабилизации напряжения постоянного тока, мВ |
|
1 |
2 |
3 |
4 |
5 |
|
0,01 |
0 |
±3,0 | ||
|
7,5 |
40 |
±4,5 | ||
|
15,0 |
20 |
±6,0 | ||
|
37,5 |
4 |
±22,5 | ||
|
37,7 |
8 |
±22,5 | ||
|
75,0 |
2 |
±30,0 | ||
|
75,0 |
4 |
±30,0 | ||
|
150 |
1 |
±45,0 | ||
|
150 |
2 |
±45,0 |
-
10.1.4 Подать на электронную нагрузку силу постоянного тока.
-
10.1.5 Измерить при помощи мультиметра напряжение на электронной нагрузке. Результаты измерений занести в протокол.
-
10.1.6 Рассчитать значения абсолютных погрешностей установки стабилизируемого значения напряжения постоянного тока по формуле (1):
Д UycT ^действ , (1)
где иуст - значение стабилизируемого значения напряжения постоянного тока установленное на электронной нагрузке, В;
Uдейств - действительное значение напряжения постоянного тока, В.
-
10.1.7 Результаты поверки считать положительными, если значения абсолютных погрешностей установки стабилизируемого значения напряжения постоянного тока находятся в пределах, приведенных в таблице 3.
-
10.2.1 Собрать измерительную схему в соответствии с рисунком 1.
-
10.2.2 Установить на блоке питание напряжение постоянного тока в соответствии с таблицей 4.
-
10.2.3 Установить на электронной нагрузке режим воспроизведения электрического сопротивления.
-
10.2.4 Установить значение воспроизводимого сопротивления равное 10000 Ом
Таблица 4
|
Напряжение постоянного тока установленное на блоке питания, В |
Напряжение постоянного тока измеренное электронной нагрузкой, В |
Напряжение постоянного тока измеренное мультиметром, В |
Погрешность измерений напряжения постоянного тока, В |
Допустимая погрешность измерения напряжения постоянного тока, мВ |
|
1 |
2 |
3 |
4 |
5 |
|
0,01 |
±3,0 | |||
|
7,5 |
±4,5 | |||
|
15,0 |
±6,0 | |||
|
37,5 |
±22,5 | |||
|
75,0 |
±30,0 | |||
|
150 |
±45,0 |
-
10.2.5 Подать на электронную нагрузку напряжение постоянного тока.
-
10.2.6 Измерить напряжение постоянного тока при помощи электронной нагрузки. Результаты измерений занести в протокол.
-
10.2.7 Измерить при помощи мультиметра напряжение на электронной нагрузке. Результаты измерений занести в протокол.
-
10.2.8 Рассчитать значения абсолютных погрешностей измерений напряжения постоянного тока по формуле (2):
А— ^изм ^действ , (2)
где Иизм - измеренное электронной нагрузкой значение напряжения постоянного тока, В;
Uдейств - измеренное мультиметром значение напряжения постоянного тока, В.
-
10.2.9 Результаты поверки считать положительными, если значения абсолютных погрешностей измерения напряжения постоянного тока находятся в пределах, приведенных в таблице 4.
-

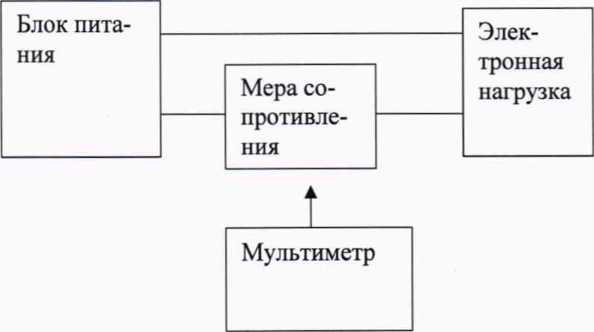

10.3.1 Собрать измерительную схему в соответствии с рисунком 2.
Рисунок 2
-
10.3.2 Подсоединить меру сопротивления номинальным значением, в соответствии с таблицей 5, последовательно электронной нагрузке. Установить на блоке питание напряжение постоянного тока в соответствии с таблицей 5.
-
10.3.3 Установить на электронной нагрузке стабилизируемое значение силы постоянного тока в соответствии с таблицей 5.
Таблица 5
|
Диапазон стабилизации силы тока |
Стабилизируемое значение силы постоянного тока, А |
Номинальное значение меры сопротивления, Ом |
Напряжение постоянного тока установленное на блоке питания, В |
Напряжение на мере сопротивления измеренное мультиметром, В |
Действительное значение силы тока, А |
Погрешность стабилизации напряжения постоянного тока, |
Допустимая погрешность стабилизации силы постоянного тока, мА |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
0,6 А |
0,001 |
100 |
5,0 |
±0,13 | |||
|
0,15 |
1,0 |
30,0 |
±0,19 | ||||
|
0,30 |
1,0 |
75,0 |
±0,25 | ||||
|
0,6 |
0,1 |
50,0 |
±0,37 | ||||
|
6,0 А |
1,5 |
0,01 |
150 |
±2,6 | |||
|
3,0 |
0,01 |
100 |
±3,2 | ||||
|
6,0 |
0,01 |
50 |
±4,4 | ||||
|
60 А |
15 |
0,001 |
10 |
±18,0 | |||
|
15 |
0,001 |
20 |
±18,0 | ||||
|
30 |
0,001 |
5 |
±24,0 | ||||
|
30 |
0,001 |
10 |
±24,0 | ||||
|
60 |
0,0001 |
3 |
±36,0 | ||||
|
60 |
0,0001 |
5 |
±36,0 |
-
10.3.4 Подать на электронную нагрузку напряжение.
-
10.3.5 Измерить при помощи мультиметра падение напряжения на мере сопротивления. Результаты измерений занести в протокол.
-
10.3.6 Рассчитать по формуле (3) действительное значение силы тока протекающей через электронную нагрузку.
г _ ^меры
где и.меры - значение падения напряжения на мере сопротивления измеренное мультиметром, В;
R - значение сопротивления меры, Ом.
-
10.3.7 Рассчитать значения абсолютных погрешностей установки стабилизируемого значения силы постоянного тока по формуле (4):
^уст ^действ >
где 1уст - значение стабилизируемого значения силы постоянного тока установленное на электронной нагрузке, А;
1действ - действительное значение силы постоянного тока, протекающего через электронную нагрузку, А.
-
10.3.8 Результаты поверки считать положительными, если значения абсолютных погрешностей установки стабилизируемого значения силы постоянного тока находятся в пределах, приведенных в таблице 5.
-
10.4.1 Собрать измерительную схему в соответствии с рисунком 2.
-
10.4.2 Подсоединить меру сопротивления номинальным значением, в соответствии с таблицей 6, последовательно электронной нагрузке. Установить на блоке питание силу постоянного тока в соответствии с таблицей 6.
-
10.4.3 Установить на электронной нагрузке режим стабилизации напряжения 5 В.
Таблица 6
|
Силы постоянного тока установленная на блоке питания, А |
Номинальное значение меры сопротивления, Ом |
Сила постоянного тока измеренная электронной нагрузкой, А |
Напряжение на мере сопротивления измеренное мультиметром, В |
Действительное значение силы тока, А |
Погрешность измерений силы постоянного тока, мА |
Допустимая погрешность измерения силы постоянного тока, мА |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
0,001 |
100 |
±0,12 | ||||
|
0,15 |
1,0 |
±0,18 | ||||
|
0,30 |
1,0 |
±0,24 | ||||
|
0,6 |
0,1 |
±0,36 | ||||
|
1,5 |
0,01 |
±2,4 | ||||
|
3,0 |
0,01 |
±3,0 | ||||
|
6,0 |
0,01 |
±4,2 | ||||
|
15 |
0,001 |
±15,6 | ||||
|
15 |
0,001 |
±15,6 | ||||
|
30 |
0,001 |
±21,6 | ||||
|
30 |
0,001 |
±21,6 | ||||
|
60 |
0,0001 |
±33,6 | ||||
|
60 |
0,0001 |
±33,6 |
-
10.4.4 Подать на электронную нагрузку ток.
-
10.4.5 Измерить при помощи электронной нагрузки силу тока. Результаты измерений занести в протокол
-
10.4.6 Измерить при помощи мультиметра падение напряжения на мере сопротивления. Результаты измерений занести в протокол.
-
10.4.7 Рассчитать по формуле (3) действительное значение силы тока протекающей через электронную нагрузку.
-
10.4.8 Рассчитать значения абсолютных погрешностей измерений силы постоянного тока по формуле (5):
А А<зм ^действ > (^)
где 1изм - измеренное электронной нагрузкой значение силы постоянного тока, А; Iдейств - действительное значение силы тока, определенное по формуле (1), А.
-
10.4.9 Результаты поверки считать положительными, если значения абсолютных погрешностей измерений силы постоянного тока находятся в пределах, приведенных в таблице 6.
-
10.5.1 Собрать измерительную схему в соответствии с рисунком 2.
-
10.5.2 Подсоединить меру сопротивления номинальным, в соответствии с таблицей 7, последовательно электронной нагрузке. Установить на блоке питание напряжение постоянного тока в соответствии с таблицей 7.
-
10.5.3 Установить на электронной нагрузке стабилизируемое значение мощности в соответствии с таблицей 7.
Таблица 7
|
Стабилизируемое значение мощности, Вт |
Номинальное значение меры сопротивления, Ом |
Напряжение постоянного тока установленное на блоке питания, В |
Действительное значение мощности, Вт |
Погрешность стабилизации мощности, |
Допустимая погрешность стабилизации мощности, мВт |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
0,02 |
100 |
10 |
±4,0 | ||
|
7,0 |
0,1 |
10 |
±8,2 | ||
|
15,0 |
0,01 |
10 |
±269 | ||
|
30,0 |
0,01 |
10 |
±278 | ||
|
150,0 |
0,001 |
10 |
±1690 | ||
|
300,0 |
0,001 |
10 |
±1780 |
-
10.5.4 Подать на электронную нагрузку напряжение.
-
10.5.5 Измерить при помощи мультиметра падение напряжения на мере сопротивления и на электронной нагрузке. Результаты измерений занести в протокол.
-
10.5.6 Рассчитать по формуле (3) силу тока протекающую через электронную нагрузку.
-
10.5.7 Определить действительное значение мощности потребляемой электронной нагрузкой по формуле (6).
г действ и нагрузки 1 >
где инагрузки - значение падения напряжения на электронной нагрузке измеренное мультиметром, В;
I - значение силы тока протекающего через электронную нагрузку, определенное по формуле (1), А.
-
10.5.8 Рассчитать значения абсолютных погрешностей установки стабилизируемого значения мощности по формуле (7).
* уст 'действ > V 7
где Руст - стабилизируемое значения мощности установленное на электронной нагрузке, Вт;
Рдейств - действительное значение мощности, Вт.
-
10.5.9 Результаты поверки считать положительными, если значения абсолютных погрешностей установки стабилизируемого значения мощности находятся в пределах, приведенных в таблице 7.
-
10.6.1 Собрать измерительную схему в соответствии с рисунком 2.
-
10.6.2 Подсоединить меру сопротивления номинальным значением, в соответствии с таблицей 8, последовательно электронной нагрузке. Установить на блоке питание напряжение постоянного тока в соответствии с таблицей 8.
-
10.6.3 Установить электронную нагрузку в режим воспроизведения электрического сопротивления.
-
10.6.4 Установить величину электрического сопротивления электронной нагрузки в соответствии с таблицей 8.
-
10.6.5 Установить на блоке питание напряжение постоянного тока в соответствии с таблицей 8.
-
10.6.6 Подать напряжение на вход электронной нагрузки.
Таблица 8
|
Номинальное значение мощности, Вт |
Напряжение установленное на источнике питания, В |
Сопротивление воспроизводимое электронной нагрузкой, Ом |
Номинальное значение меры сопротивления, Ом |
Значение мощности измеренное электронной нагрузкой, Вт |
Действительное значение мощности, Вт |
Погрешность измерений мощности, мВт |
Допустимая по грешность измерения мощности, мВт |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
0,02 |
10,0 |
5000 |
100 |
±3,0 | |||
|
7,0 |
10,0 |
14,3 |
0,1 |
±7,2 | |||
|
15 |
10,0 |
6,66 |
0,01 |
±269 | |||
|
30 |
10,0 |
3,33 |
0,01 |
±278 | |||
|
150 |
10,0 |
0,66 |
0,001 |
±1590 | |||
|
300 |
10,0 |
0,33 |
0,001 |
±1680 |
-
10.6.7 Измерить мощность с помощью электронной нагрузки. Результаты измерений занести в протокол.
-
10.6.8 Измерить с помощью мультиметра падение напряжения на мере сопротивления и на электронной нагрузке.
-
10.6.9 Определить действительное значение силы тока протекающей через электронную нагрузку по формуле (3).
-
10.6.10 Определить действительное значение мощности потребляемой электронной нагрузкой по формуле (6).
-
10.6.11 Рассчитать значения абсолютных погрешностей измерения мощности по формуле (8):
А ^изм ^действ > (8)
где Ризм - значения мощности измеренное при помощи электронной нагрузке, Вт;
Рдейств - действительное значение мощности, Вт.
-
10.6.12 Результаты поверки считать положительными, если значения абсолютных погрешностей измерения мощности находятся в пределах, приведенных в таблице 8.
11.1 Процедуры обработки результатов измерений и критерии принятия поверителем решения по подтверждению соответствия средства измерений метрологическим требованиям, установленным при утверждении типа изложены в п.п 10.
12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ12.1 Результаты поверки нагрузок электронных подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца тахеометра или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке и (или) в паспорт нагрузок электронных вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.
-
12.2 Результаты поверки оформить в соответствии с приказом № 2510 от 31.07.2020 г. Министерства промышленности и торговли Российской Федерации.
Начальник НИО-6
ФГУП «ВНИИФТРИ»
Начальник лаборатории 620
ФГУП «ВНИИФТРИ»
В.И. Добровольский
Н.В. Нечаев
