ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА

Б5-49, Б5-50

налов от ЭВМ или другого управляющего устройства через разъем ДУ, расположенный на задней стенке приборов, произ-

**^ч\

водят замыкание соответствующих контактов на' разъеме ДУ (см. табл. 2, 3) и на выходных гнездах получают требуемые напряжения и/токи.

8.3.6. По окончании работ отключить нагрузку с выходных клемм прибора и отключить источник питания от сети.

9. ПОВЕРКА ПРИБОРА

Настоящие указания, составленные в соответствии с требованиями ГОСТ 19164—73 «Приборы электронные измерительные, источники , питания», устанавливают методы и средства поверки источников питания постоянного тока Б5-49, Б5-50.

При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 5.

KD -Ч

Продолжение табл. 5

Примечания:

•1. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

2. Образцовые и вспомогательные средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы соответственно^

<о

• 9.3.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 293±5 К (20±5°С).; относительная влажность воздуха 65±15%;

атмосферное давление 100±4кПа (750±30 мм рт. ст.); напряжение питающей сети 220±4,4 В.

I 9.3.2. Подготовка к поверке производится в соответствии с inn. 6.3, 8.2.

• 9.4.1. Поверка производится один раз в год в соответствии с перечнем операций, указанных в табл. 5.

• 9.4.2. При проведении внешнего осмотра должны быть проверены все требования по п. 6.2. Приборы, имеющие дефекты, бракуются и отправляются в ремонт.

• 9.4.3. Опробование работы приборов производится следую-. шим образом: заземляется прибор, включается вилка шнура в сеть, тумблер «ВКД» устанавливается в верхнее положение, при этом должна загореться индикаторная лампа «СЕТЬ». Неисправные приборы бракуются и направляются в ремонт.

• 9.4.4. Определение основной погрешности установки выходного напряжения в режиме стабилизации напряжения (п. 2.5).

Определение основной погрешности установки выходного напряжения производится без нагрузки с помощью вольтметра В7-23.

Структурная схема соединения приборов приведена на рис. 5.

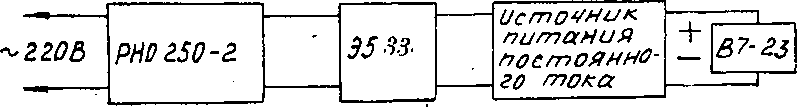

1 ’ Рис. 5. Структурная схема измерения основной погрешности

| установки выходного напряжения

Измерение, производится в следующем порядке: подключить к выходным клеммам источника питания вольтметр В7-23, подготовленный для работы в нужном диапазоне;

установить движки кодового переключателя тока в положения 999; 299 мА для приборов Б5-49, Б5-50 соответственно, а выходное напряжение устанавливается с помощью движков кодовопо переключателя напряжения

Основная погрешность установки выходного напряжени: в режиме стабилизации напряжения не превышает значения указанного в табл. 7.

Т а б л и ц а 7

Проверяемая характеристика

• 9.4.5. Определение основной погрешности установки выходного тока в режиме, стабилизации тока (п. 2.6}-.

Определение основной погрешности установки выходного тока производится с помощью вольтамперметра М2018.

Структурная схема соединения приборов приведена на рис. 6.

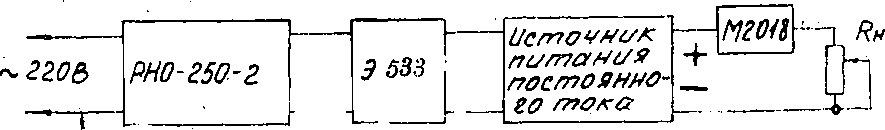

Рис. 6. Структурная схема измерения основной погрешности установки выходного тока

Rh — нагрузочный реостат

Измерение производится в следующем порядке:

подключить к выходным клеммам источника питания вольтамперметр М2018 и нагрузку;

установить движки кодовых переключателей напряжения и тока в максимальные положения;

установить напряжение на нагрузке, равное 0,9 максимального значения;

изменением положений движков кодового переключателя тока и снижениемлюказаний на вольтамперметре М2018 с установленным на переключателе производится поверка основной погрешности установки выходного тока

AJ--Зизм JyCT

AJ—основная погрешность установки выходного тока;

Лизм—измеренное значение тока по прибору М2018;

Jycr—установленное значение тока на кодовом переключателе.

Основная погрешность установки выходного тока в режиме стабилизации тока не превышает значения, указанного в табл. 8.

Таблица 8

Проверяемая характеристика

• 9.4.6. Определение нестабильности выходного напряжения приборов при изменении напряжения питающей сети на ,±10% от номинального значения в режиме стабилизации напряжения (п. 2.7).

Поверка производится при максимальном выходном напряжении и токе нагрузки, равном 0,9 максимального значения и на холостом ходу вольтметром В2-27.

Структурная схема соединения приборов приведена на рис. 7.

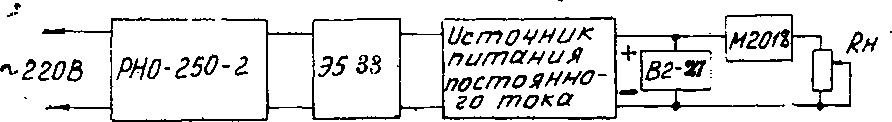

Рис. 7. Структурная схема измерения нестабильности выходного напряжения при изменении напряжения питающей сети в режиме стабилизации напряжения

Rh — нагрузочный реостат

Измерение производится в следующем порядке:

установить движки кодового переключателя напряжения в положения: 99,9 В, 299 В для приборов Б5-49, Б5-50 соответственно;

подключить к выходным клеммам источника питания вольтметр В2-27;,

подключить источник питания через автотрансформатор к сети;

плавно изменить напряжение питающей сети с помощью автотрансформатора РНО-250-2 на плюс 10% и на минус 10% от номинального значения, с выдержкой на крайних значениях в течение 5 мин, и измерить значение нестабильности выходного напряжения.

После каждого изменения напряжения питающей сети фиксировать показания вольтметра В 2-27.

Нестабильность выходного напряжения при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения не должна превышать ±0,01%.

• 9.4.7. Определение нестабильности выходного тока при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации тока (п. 2.8.|.

Поверка производится при значениях напряжений на на-^? грузке, равных 0,9 максимального значения и нуле при максимальном токе напрузки вольтметром В2-27.

Структурная схема соединения приборов приведена на рис. 8.

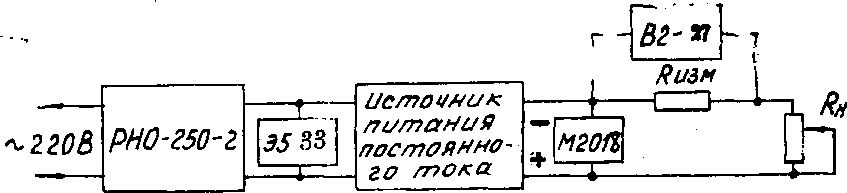

Рис. 8. Структурная схема измерения нестабильности выходного тока при изменении напряжения питающей сети ’в режиме стабилизации тока Rh — нагрузочный реостат

Измерейие производится в следующем порядке: подключать вольтметр В2-27 параллельно измерительному сопротивлению, тип и величина которого приведены в табл.9;

подключить источник питания через автотрансформатор к сети;

двйжки кодовых переключателей напряжения и тока уста- • навливак)тся в положения, соответствующие максимальным значениям.                              '

При измерении нестабильности выходного тока при значении, напряжения на нагрузке, равном 0,9 максимального значения, с помощью реостата устанавливается напряжение, контролируемое вольтамперметром М2018 иравное 90,270Вдля, приборов Б5-49, Б5-50 соответственно, а при нулевом напряжении па нагрузке нагрузочный реостат полностью выводится.

Плавно изменяя напряжение питающей сети с помощью автотрансформатора РНО-250-2 на плюс 10% и на минус 10% от номинального значения с выдержкой на крайних значениях в течение 5 мин, измерить нестабильность выхюдного тока.

Нестабильность выходного тока при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации тока не должна превышать ±0,05%.

• 9.4.8. Определение нестабильности выходного напряжения при изменении тока нагрузки от 0,9 максимального значения дс 0 в режиме стабилизации напряжения (п. 2.9).

Поверка производится на выходных клеммах прибора при максимальном значении выходного напряжения вольтметром В2-27.

Таблица 9

Установить движки кодового переключателя тока в поло • жения: 999, 299 мА для приборов Б5-49, Б5-50 соответственно подключить источник питания через автотрансформатор к сети;

нагрузочным реостатом по вольтамперметру М2018 установить ток, равны|й 0,9 максимального значения;

изменить скачкообразно ток нагрузки от 0,9 максимальной: значения до 0 с выдержкой при измерении в течение 5 мин. Измерения производятся при минимальном, номинальном i максимальном значениях питающей'сети.

Нестабильность выходного напряжения при изменении токг нагрузки от 0,9 максимального значения до 0 в режиме стаби лизации напряжения не должна превышать ±0,05%.

• 9.4.9. Определение нестабильности выходного тока при из менении напряжения на нагрузке от 0,9 максимального значе ния до 0 в режиме стабилизации тока (п. 2.10 )

Поверка производится при максимальном токе нагрузки

Измерение производится по схеме рис. 8 в следующем пс рядке:

подключить вольтметр В2-27 параллельно измерительном сопротивлению, тип и величина которого приведены в табл. 5 подключить источник питания через автотрансформатор 1

движки кодового переключателя-напряжения установить в положения, соответствующие максимальным значениям напряжения;

движки кодового переключателя тока установить в положения, соответствующие максим^льны-м значениям тока;

с помощью нагрузочного реостата устанавливается вьцход-нре напряжение, равное 0,9 максимального значения, которое контролируется вольтамперметром М2018;

напряжение питающей сети равно минимальному, номинальному и максимальному значениям;

плавно выводя реостат от установленного значения до 0, отсчитываем по вольтметру .В2-27 значение нестабильности вы- • ходного тока, время выдержки -при измерении 5 мин.

Нестабильность выходного тока при изменении напряжения на нагрузке от 0,9 максимального значения до 0 в режиме стабилизации тока не должна превышать ±0,1% Uax-

Примечание. Г[рп переходе из режима стабилизации напряжения в режим стабилизации тока и наоборот измерения должны производиться после выдержки прибора в течение не менее 15 мин.

9.4.10- Определение пульсации выходного напряжения в режиме стабилизации напряжения (п. .2-11.):

Поверка производится при максимальном значении выходного напряжения, при токе нагрузки, равном 0,9 максимального значения и нуле милливольтметром ВЗ-57.

Структурная схема соединения приборов приведена на рис. 7, в которой вместо вольтметра В2-27 на выходные клеммы прибора включается милливольтметр ВЗ-57. _t

Измерение производится в следующем порядке: подключить к выходным клеммам источника питания милливольтметр ВЗ-57, причем экран кабеля прибора ВЗ-57 подключить к минусовой клем!ме прибора;

подключить источник питания через автотрансформатор к сети;

движки кодового переключателя напряжения устанавливаются в максимальные положения;

движки кодового переключателя тока устанавливаются в положения, соответствующие максимальным значениям, с помощью нагрузочного реостата устанавливается.ток нагрузки, равный 0,9 максимального значения.

Эффективное значение пульсации в режиме стабилизации напряжения не должно превышать 5 мВ эффективного значения.

• 9.4.11. Определение пульсации выходного тока в режиме стабилизации тока (п. 2.12)>. .

Поверка производится при максимальном токе нагрузки, значении напряжения на нагрузке, равном 0,9 максимального, и нуле.

Структурная схема соединения приборов приведена на рис.9-

53-57К

Ucmowux num о# и я ПОСтОЯН-НОгО тока

4-

Рис. 9. Структурная схема измерения пульсации. выходного тока в режиме стабилизации тока

Rh —резистор мощностью 100 Вт сопротивлением 90; 900 Ом соответственно для приборов Б5-49, Б5-50 с точностью не более ±10%;

Т—микротумблер МТ-1;

Кизм—измерительное сопротивление согласно табл. 9.

Экран—пермаллой МН.

Движки кодового переключателя напряжения устанавливаются в максимальные положения.

С* помощью реостата гго_ч вольтамперметру М2018 установить напряжение на нагрузке, равное 0,9 максимального. Движки- кодового переключателя тока установить в положения 999, 299 мА для приборов Б5-49, Б5-50 соответственно.

_ Значение переменной составляющей-тока (—I )• в режиме стабилизации тока может быть рассчитано ‘ по формуле

где 17_изм — измеренное, значение переменной составляющей напряжения на измерительном сопротивлении;

R_H3M—величина измерительного сопротивления согласно табл. 9.

При этом эффективное значение пульсации выходного тока в’режиме стабилизации тока не должно превышать 0,2% J_mav.

Прим-ечание. Перед нзмерениемХ пульсации (пп. 2.11, 2.12) необходимо убедиться в отсутствии посторонних напряжений. Для этого, оставив неизменной схему включения к измеряемому объекту, следует выключить измеряемое напряжение (например, выключить питание измеряемого объекта) и убедиться, что на вход не подается посторонних напряжений.

• 9.4.12. Поверка защиты от перегрузок п коротких замыканий осуществляется при установке движков кодовых переключателей напряжения и тока в положения, соответствующие м а к с и м а л ь н ы'м значениям.

Плавно изменяя сопротивление нагрузочного реостата, установить значение тока, при котором наблюдается переход в режим стабилизации тока, и напряжения, при котором наблюдается переход в режим стабилизации напряжения.

Результаты испытаний считаются удовлетворительными, если при превышении током нагрузки значения не более’ 1,1 Lax в режиме стабилизации напряжения ине более 1,1U щах в режиме стабилизации тока наблюдается переход из режима ^: стабилизации напряжения в режим стабилизации тока или наоборот. Переход прибора из режима стабилизации напряжения в режим стабилизации тока индицируется сигнальными лампами.

• 9.4.13. Поверка сопротивления изоляции (п. 2.24).

Поверка сопротивления изоляции производится с помощью мегомметра Ml 102/1.

Сопротивление изоляции проверяется:

между любой из выходных клемм и корпусом,

между любым из потенциальных контактов сетевого кабеля и корпусом прибора при установке тумблера СЕТЬ в положение. ВКЛ.

Электрическая изоляция и сопротивление изоляции должны соответствовать требованиям п. 2.24.

9.5. Оформление результатов поверки

• 9.5.1, Результаты поверки оформляют путем записи, или * отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку.

• 9.5.2. Приборы, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение и применению.
