ИНСТРУКЦИЯ

УСТАНОВКИ ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМНОЙ АКТИВНОСТИ БЕТА-ИЗЛУЧАЮЩИХ

ИНЕРТНЫХ ГАЗОВ И ТРИТИЯ УДГБ-202 Методика поверки

ВШКФ. 412668.005 МП

61037-15

2015

Введение

Настоящая методика распространяется на установки для измерения объемной активности бета-излучающих инертных газов и трития УДГБ-202 (далее по тексту -установки) и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - 1,5 года.

Методика разработана в соответствии с РМГ 51-2002 «Документы на методики поверки средств измерений. Основные положения».

1 Операции поверки

При поведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1. Операции, выполняемые при проведении поверки

Наименование операций

Номер пункта методики поверки

Операции, выполняемые при поверке:

первичной

периодической

Внешний осмотр

п. 6.1

+

+

Опробование

п. 6.2

+

+

Определение объемной скорости прокачки воздуха

п. 6.3

+

+

Определение собственного фона установки

п. 6.4

+

+

Определение основной относительной погрешности измерения объемной активности

п. 6.5

+

+ *

Определение чувствительности установки по твердотельному точечному источнику

п. 6.6

+

+

* Примечание:   при определении основной относительной погрешности

допускается конвертировать единицу объемной активности бета-излучающих инертных газов и трития через проверку чувствительности установки по твердотельному точечному источнику при невозможности провести поверку методом непосредственного сличения с рабочим эталоном - радиометром газов, используя радиоактивный газ.

  • 2 Средства поверки

2.1 При проведении поверки применяются средства измерений и вспомогательные устройства, приведенные в таблице 2.

Таблица 2.

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

п. 6.1

Установка для измерения объемной активности бета - излучающих инертных газов и трития УДГБ-202. Руководство по эксплуатации. ВШКФ. 412668.005 РЭ

п. 6.2

Установка для измерения объемной активности бета - излучающих инертных газов и трития УДГБ-202. Руководство по эксплуатации. ВШКФ. 412668.005 РЭ

п. 6.3

Счетчик газа барабанный типа TG 25

п. 6.4

Установка для измерения объемной активности бета - излучающих инертных газов и трития УДГБ-202. Руководство по эксплуатации. ВШКФ. 412668.005 РЭ

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

п. 6.5

рабочий эталон - радиометр газов РГБ-07, диапазон измерений от 5*103 до 5*1012 Бк/м3 для инертных газов и 5><104 + 5-1013 для трития с погрешностью, не превышающей ±  5% при доверительной

вероятности 0,95;

шланги полихлорвиниловые соединительные;

баллон с радиоактивным газом (85Кг, 133Хе или 3Н)

п. 6.6

источник радионуклидный фотонного излучения ОСГИ-Р, ИМН-Г или ОСГИ-3 с радионуклидом Cs-137, активностью не менее 2* 101 2 Бк не ниже эталона 2-го разряда

  • 2.2 Все средства измерений должны иметь действующие свидетельства о поверке. Допускается применять другие средства поверки, позволяющие определить метрологические характеристики с требуемой точностью.

3 Требования по безопасности и к квалификации поверителей
  • 3.1 При проведении поверки должны выполняться требования:

  • - «Норм радиационной безопасности (НРБ-99/2009)»;

  • - «Основных санитарных правил обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;

  • - «Правил технической эксплуатации электроустановок потребителей и правил техники безопасности при эксплуатации электроустановок потребителей (ПТЭЭП и ПТБ-84)»;

  • - Действующих на предприятии инструкций по радиационной безопасности.

  • 3.2 Поверку могут проводить лица, имеющие квалификацию поверителя, ознакомленные с руководством по эксплуатации установки и допущенные к работам с источниками ионизирующих излучений.

4 Условия поверки
  • 4.1 Поверка установки проводится в рабочих условиях эксплуатации без демонтажа.

  • 4.2 При проведении поверки должны выполняться следующие условия:

    • - температура окружающего воздуха, °C                      (20 ± 5);

    • - относительная влажность воздуха, %                        (60 ± 20);

    • - атмосферное давление, кПа                                (100 ± 4);

    • - напряжение питающей сети частотой (50 ± 3) Гц, В           220t2|.

Результаты внешнего осмотра считать положительным, если отсутствуют механические повреждения, комплектность соответствует описанию типа, имеется свидетельство о предыдущей поверке. В противном случае установка бракуется и направляется в ремонт.

  • 5.2 Опробование

При опробовании включить установку и проверить ее работоспособность в соответствии с руководством по эксплуатации.

Результаты опробования считать положительными, если:

  • - имеется индикация фоновых значений на дисплее;

  • - встроенный насос работоспособен.

В противном случае установка бракуется и направляется в ремонт.

  • 5.3 Определение диапазона и относительной погрешности измерений скорости прокачки воздуха.

Подсоединить счетчик газа барабанный TG 25 к пневматическому тракту с помощью шлангов так, как показано на рисунке 1.

Вход воздуха

Счетчик газаТС

I                                                                                              (

I                                       I

I              УДГБ-202             I

I                                                                                              I

I                                                                                              I

I                                                                                              I

I,_______________:_____•

Выход воздуха

-ЧХ—*

Вентиль

Рисунок 1 - схема подключения счетчика газа TG к установке УДГБ-202

Включить насос. С помощью вентиля установить объемный расход воздуха по каналу «Flow» установки последовательно: 4, 10, 20, 30, 40 л/мин. Снять показания счетчика газа барабанного TG 25 в тех же точках. Вычислить погрешность измерений скорости прокачки по формуле:

av=^-100                   (1)

где V- показания установки по каналу «Flow», л/мин; Vo- показания счетчика газа, л/мин.

Результаты поверки считать положительными, если значение относительной погрешности измерений объемного находится в пределах ± 10 % и диапазон измерений скорости прокачки воздуха составляет от 4 до 50 л/мин. В противном случае установка бракуется и направляется в ремонт.

  • 5.4 Определение собственного фона установки.

Продуть установку чистым воздухом в течение часа. С помощью кнопок управления на блоке управления (БПО) перейти в режим измерения тока «Current». Снять не менее 10 измерений силы тока. Вычислить среднее значение по формуле:

где:    - собственный фон установок;

п - количество значений силы тока.

Результаты определения уровня собственного фона считать положительными, если уровень собственного фона не превышает 4-10'14 А. В противном случае установка бракуется и направляется в ремонт.

  • 5.5 Определение основной относительной погрешности измерений объемной активности бета-излучающих инертных газов

  • 5.5.1 Определение основной относительной погрешности проводить методом непосредственного сличения показаний установки с показаниями рабочего эталона -радиометра газов РГБ-07. В качестве среды сличения использовать бета-активный газ криптон-85. Перед началом измерений внутрь рабочего эталона закачать радиоактивный газ согласно инструкции по эксплуатации на рабочий эталон.

Присоединить при помощи шлангов вход и выход установки с входом и выходом рабочего эталона - радиометра газов РГБ-07. Перемешивать газ в системе «установка -рабочий эталон» при помощи насоса, встроенного в рабочий эталон не менее 10 минут.

Снять не менее 10 показаний с установки и рабочего эталона. Вычислить значение относительной погрешности д0 объемной активности 85Кг по формуле:

(1 "

-2

п 1

•100

(3)

где: К; — объемная активность 85Кг, измеренная поверяемой установкой, Бк/ м3; кэ; - объемная активность 85Кг, измеренная РГБ-07, Бк/ м ,

п - число замеров объемной активности 85Кг.

Рассчитать погрешность при доверительной вероятности 0,95 по формуле:

(4)

где: 80- относительная погрешность измерения установки, %, Д - погрешность рабочего эталона, %.

Результат поверки считать положительным, если полученное значение относительной погрешности при доверительной вероятности 0,95 находится в пределах ± 20 %. В противном случае установка бракуется и направляется в ремонт.

  • 5.5.2 При определении основной относительной погрешности допускается конвертировать единицу объемной активности бета-излучающих инертных газов и трития через проверку чувствительности установки по твердотельному точечному источнику при невозможности провести поверку методом непосредственного сличения с рабочим эталоном - радиометром газов, используя радиоактивный газ.

  • 5.6 Определение чувствительности установки по твердому точечному источнику.

Включить установки и прогревать в течение 15 минут.

Убедиться, что среднее значение фонового тока не превышает 4-10"14 А.

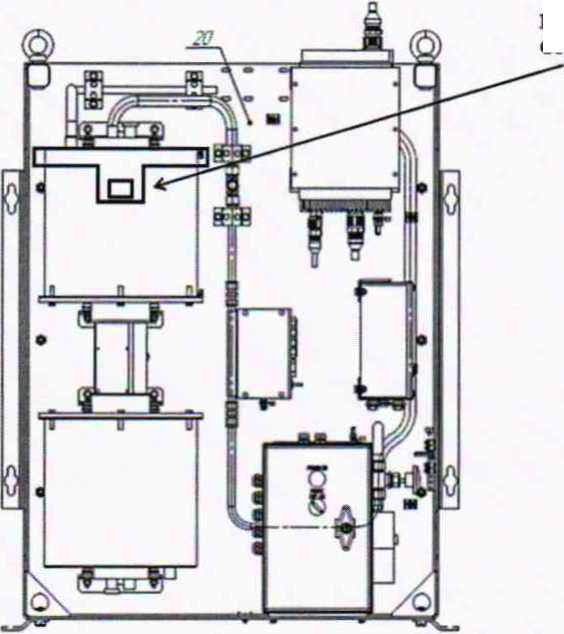

Установить держатель с источником 137Cs с активностью не менее 2 МБк на измерительную ионизационную камеру как показано на рисунке 2.

Источнике

Cs-137

Рисунок 2 - Место крепления источника с радионуклидов Cs-137

Снять не менее 10 значения уровня силы тока.

Рассчитать среднее арифметическое значение силы тока.

Определить чувствительность установки по формуле (5):

(5)

137г>

где pcs - чувствительность установки к гамма-излучению источника Cs;

Ics - значение силы тока от источника 137Cs;

1ф - значение фонового тока;

Acs - активность источника в пересчете на дату проведения поверки.

Результат поверки считать положительным, если полученное значение чувствительности находится в пределах (4,0 ± 0,2)-10'19 А/Бк. В противном случае установка бракуется и направляется в ремонт.

6 Оформление результатов поверки

На установку, прошедшую поверку в соответствии с настоящей методикой, выдаётся свидетельство установленной формы в соответствии с ПР 50.2.006-94 (приложение 1).

Установка, не удовлетворяющая настоящей методике, не допускается к применению и на нее выдается извещение о непригодности с указанием причин забракования по форме приложения 2 ПР 50.2.006-94.

Начальник лаборатории № 421

ФГУП «ВНИИФТРИ»

Кувыкин И. В.

1

Проведение поверки

  • 5.1 Внешний осмотр

2

При проведении внешнего осмотра установить:

  • - комплектность установки;

  • - отсутствие механических повреждений и других видимых дефектов устройств и кабельных линий связи, входящих в состав установки, которые могут повлиять на ее -работоспособность;

  • - наличие маркировки и пломб на устройствах, входящих в состав установки;

  • - наличие руководства по эксплуатации установки;

  • - наличие свидетельства о предыдущей поверке установки.
