ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

«Ростест-Москва»

___ Е.В. Морин

«11» августа 2017 г.

Государственная система обеспечения единства измерений

УРОВНЕМЕРЫ LLT-RS, LLT-MS

Методика поверки

РТ-МП-4593-449-2017

г. Москва

2017 г.

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на уровнемеры LLT-RS, LLT-MS (далее - уровнемеры), изготавливаемые ООО «РивалКом», г. Набережные Челны, и устанавливает объем и методы их первичной и периодической поверок.

  • 1.2 Интервал между поверками 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

Внешний осмотр

6.1

да

да

Опробование

6.2

да

да

Проверка идентификационных данных программного обеспечения

6.3

да

да

Определение метрологических характеристик

6.4

да

да

3 СРЕДСТВА ПОВЕРКИ

Перечень основных средств, применяемых при поверке, приведен в таблице 2.

Таблица 2 - Основные средства поверки

Номер пункта методики поверки

Наименование и тип основных средств поверки

6.4.1

Установка для поверки уровнемеров, 1-й разряд по ГОСТ 8.477-82, погрешность ± 1 мм

6.4.2, 6.4.3

Рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98

6.4

Вольтметр универсальный В7-78/1, погрешность ±(0,0005 Тизм + 0,005), мА

Примечание   -   Допускается   применение   аналогичных   средств   поверки,

обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования безопасности, приведенные в руководстве по эксплуатации на уровнемер, а также требования по безопасной эксплуатации применяемых средств поверки, приведенные в эксплуатационном документе на эти средства.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды (20 ± 5) °C;

  • - на месте эксплуатации уровнемера (20 ± 15) °C;

  • - относительная влажность окружающего воздуха до 80 %;

  • - атмосферное давление от 84 до 106 кПа;

  • - внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу уровнемера;

  • - вибрация должна соответствовать требованиям эксплуатационной документации на уровнемер.

  • - Измеряемая среда при поверке с применением установки для поверки уровнемеров непосредственного изменения уровня - питьевая вода по ГОСТ Р 51232-98 «Вода питьевая. Общие требования к организации и методам контроля качества».

  • 5.2  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - уровнемер демонтируют вместе с магнитным поплавком, используемым для определения уровня жидкости;

  • - уровнемер подключают в соответствии с руководством по эксплуатации и выдерживают не менее 10 минут;

  • - положение магнита внутри поплавка отмечено риской на наружной поверхности поплавка (приложение А к настоящей методике поверки).

Схемы включения уровнемера при проведении поверки приведены в приложении Б к настоящей методике поверки.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие уровнемера следующим требованиям:

  • - комплектность соответствует указанной в эксплуатационной документации (в руководстве по эксплуатации и в паспорте);

  • - на уровнемере отсутствуют механические повреждения и дефекты покрытий, препятствующие его применению;

  • - надписи и обозначения на уровнемере четкие и соответствуют требованиям эксплуатационной документации;

  • - чистота и механическая исправность разъемов и гнезд.

  • 6.2 Опробование

Поплавок перемещать по чувствительному элементу (волноводу).

Значения уровня считываются с цифрового дисплея (при наличии), миллиамперметра, HART-коммуникатора или устройства, поддерживающего цифровой протокол Foundation Fieldbus/ProfiBUS PA/ModBUS RTU.

Уровнемеры считаются прошедшими поверку по данному пункту, если значения уровня изменяются пропорционально перемещению поплавка.

Допускается опробование совместить с проверкой по пункту 6.4.

  • 6.3 Проверка идентификационных данных программного обеспечения (далее -ПО).

Внутренне ПО уровнемеров не считываемое и не изменяемое.

  • 6.4 Определение метрологических характеристик

Погрешность измерений уровня определяют на пяти контрольных отметках 0, 25, 50, 75, 100 % от диапазона измерений. Поверку проводят по одному из вариантов, описанных в п.6.4.1-6.4.3.

  • 6.4.1 Определение погрешности измерений уровня при поверке уровнемера с применением установки для поверки уровнемеров (далее -установка уровнемерная)

Установить уровнемер на установку уровнемерную и произвести монтаж по схемам, приведённым в Руководстве по эксплуатации на уровнемер. Зафиксировать нулевую контрольную отметку на установке уровнемерной. Определить поправку на несоответствие показаний уровнемера и установки уровнемерной До, мм, рассчитанную по формуле

(1)

где Яоизм - измеренное значение уровня, мм;

Щ - заданное значение уровня по установке уровнемерной, мм.

На установке уровнемерной задать значения контрольных отметок. Абсолютную погрешность измерений уровня Ду, мм, рассчитать по формуле

Лу~ (7/изм - До) - Н3

(2)

где

Яизм - измеренное значение уровня, мм;

Н3 - заданное значение уровня по установке уровнемерной, мм.

Относительную погрешность измерений уровня %, рассчитать по формуле

(3)

  • 6.4.2 Определение погрешности измерений уровня при поверке уровнемера с применением рулетки измерительной металлической

Уровнемер и рулетку измерительную металлическую располагают на ровной горизонтальной поверхности, в непосредственной близости друг от друга и совмещают их нулевые отметки.

Поплавок перемещать параллельно оси волновода в соответствии с контрольными отметками в соответствии с Приложением А к настоящей методике поверки.

Абсолютную погрешность измерений уровня ДУ, мм, рассчитать по формуле

(4)

где Низм - измеренное значение уровня, мм;

Н3 - заданное значение уровня по рулетке измерительной, мм.

Относительную погрешность измерений уровня %, рассчитать по формуле

= Я|»м ^.100

(5)

  • 6.4.3 Определение погрешности измерений уровня при поверке уровнемера на месте его эксплуатации с применением рулетки измерительной металлической

Опускают рулетку измерительную через измерительный люк резервуара и по ее шкале фиксируют высоту поверхности раздела "жидкость - газовое пространство" (далее -высота газового пространства).

Уровень жидкости в нулевой контрольной отметке определяют вычитанием из значения базовой высоты резервуара значения высоты газового пространства.

Определить поправку на несоответствие показаний уровнемера и рулетки измерительной До, мм, рассчитанную по формуле (1) при

т

г , м                                    ,                       (6)

н;=я,1+астг,гв"—Ы--1-а,(20-Г„г)

т

где HQ - базовая высота резервуара, значение которой принимают по протоколу поверки резервуара, мм;

аСТ - температурный коэффициент линейного расширения материала стенки резервуара, 1/°С;

as - температурный коэффициент линейного расширения материала рулетки измерительной, 1/°С;

Твп - температура воздуха при поверке резервуара, значение которой принимают по протоколу поверки резервуара, °C;

Твг - температура воздуха при измерении высоты газового пространства, °C;

ог - высота газового пространства при /-м измерении, мм;

т - число измерений высоты газового пространства, принимаемое не менее пяти.

Уровень жидкости в каждой j-й контрольной отметке мм, вычисляют по формуле

Г           /           \1                  г                     ]                          (7)

я; = Н6 [1 + аст. (гвг - Твп)]-      --[1 - а5(20 - Гвг)]

где J - номер контрольной отметки.

Абсолютную погрешность измерений уровня Ду, мм, рассчитать по формуле

Ду= Я;-(ЯИЗМО)                             (8)

Уровнемеры считаются прошедшими поверку по данному пункту, если значения погрешности не превышают значений, приведенных в таблицах 5 и 6.

Таблица 5 - Пределы допускаемой погрешности уровнемеры LLT-RS

Наименование параметра

Значение

с жёстким ЧЭ

с гибким ЧЭ

Пределы допускаемой абсолютной погрешности измерений уровня, мм

±5 ±10 ±15 ±20

±5 ±10 ±15 ±20

Примечание - Пределы допускаемой абсолютной погрешности указываются в паспорте, поставляемом вместе с уровнемером

Таблица 6 - Пределы допускаемой погрешности уровнемеры LLT-MS

Наименование параметра

Значение

с жёстким ЧЭ

с гибким ЧЭ

Пределы допускаемой основной абсолютной погрешности измерений расстояния (уровня) до 5 м, мм

±3

±5

Пределы   допускаемой   основной   относительной

погрешности измерений расстояния (уровня) свыше 5 м, %

±0,06

±0,1

Пределы допускаемой дополнительной абсолютной погрешности измерений расстояния (уровня) до 5 м, вызванной изменением температуры окружающей среды от (20 ± 5) °C до температуры в диапазоне от минус 60 °C до +85 °C, на каждые 10 °C, мм

±3

±5

Пределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня) свыше 5 м, вызванной изменением температуры окружающей среды от (20 ± 5) °C до температуры в диапазоне от минус 60 °C до +85 °C, на каждые 10 °C, %

±0,06

±0,1

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 Результаты поверки оформляют протоколом произвольной формы.

  • 7.2  При положительных результатах поверки знак поверки наносится на свидетельство о поверке.

  • 7.3 При отрицательных результатах поверки, выдают извещение о непригодности с указанием причин.

    А.А. Сулин

    И.В. Беликов

Разработали:

Начальник лаборатории № 449 ФБУ «Ростест - Москва»

Ведущий инженер по метрологии лаборатории № 449 ФБУ «Ростест - Москва»

Приложение А

Рисунок А. 1 - Схема расположения поплавка указателя уровня при поверке уровнемера

На рисунке А.1 представлена схема расположения поплавка указателя уровня при поверке уровнемера.

При поверке следует совместить риску, отмечающую положение магнита в поплавке, с соответствующей точкой на чувствительном элементе (волноводе) уровнемера путем перемещения поплавка. Нижний и верхний пределы измерений уровнемера должны иметь соответствующие отметки на чувствительном элементе.

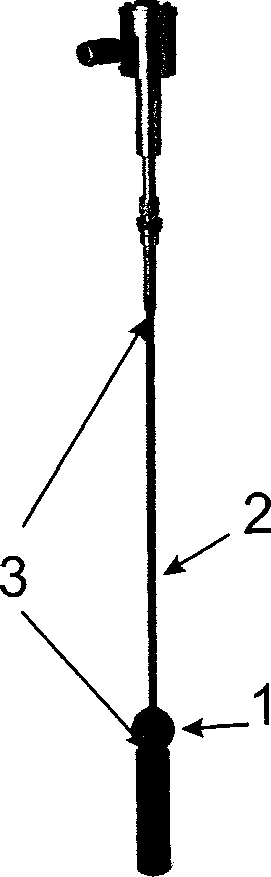

Рисунок А.2 - Схема расположения поплавка при поверке уровнемера с установленным на нем поплавком

На рисунке А.2 представлена схема расположения поплавка при поверке уровнемера с установленным на нем поплавком. Поплавок не имеет риски, обозначающей место расположения магнита. Измерения проводят от верхней точки поплавка.

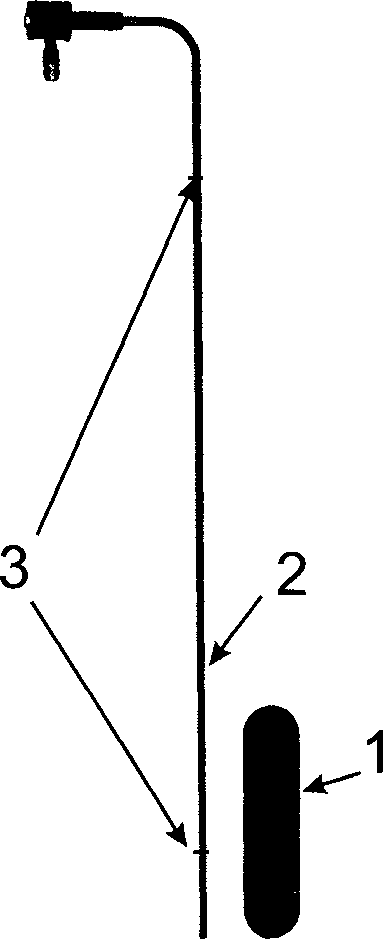

Рисунок А.З - Уровнемер LLT с гибким чувствительным элементом

На рисунке А.З представлен уровнемер LLT с гибким чувствительным элементом. Риски, обозначающие верхний и нижний пределы измерений обозначены 3. В случае отсутствия нижней риски, измерения следует проводить, переместив поплавок до натяжительного груза. Гибкий чувствительный элемент (волновод) обозначен цифрой 2. Поверку уровнемеров с гибким чувствительным элементом (волноводом) следует проводить при полностью развернутом чувствительном элементе, в горизонтальном положении.

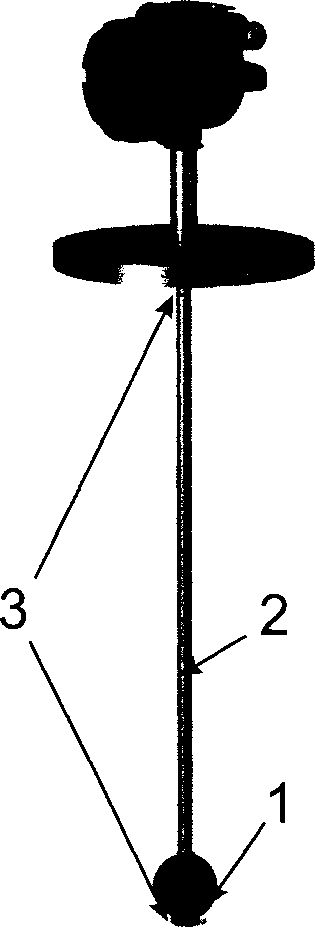

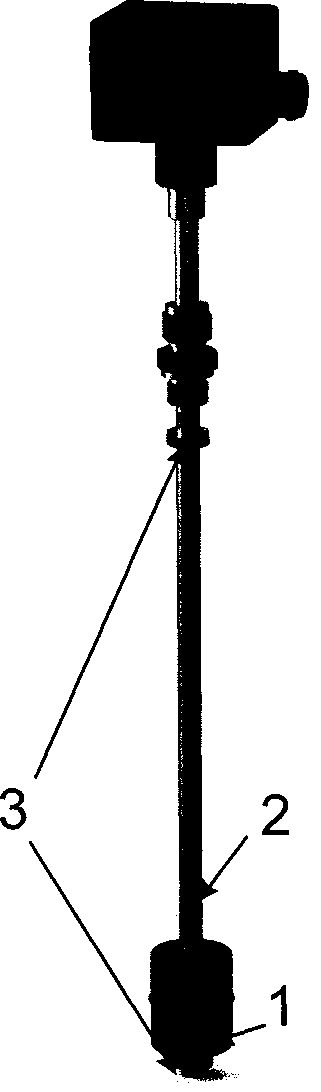

Рисунок А.4 - Схема расположения поплавка при поверке уровнемера с монтажным фланцем

На рисунке А.4 представлена схема расположения поплавка при поверке уровнемера с монтажным фланцем. В этом случае в качестве верхней границы диапазона измерений может быть использована уплотнительная поверхность фланца либо ограничительная риска (3).

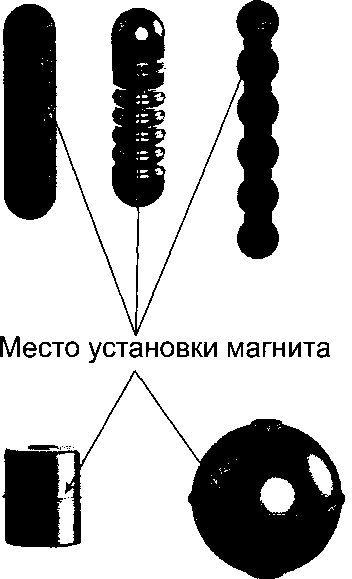

Рисунок А.2 - Положение магнитов внутри поплавков различных типов

Приложение Б

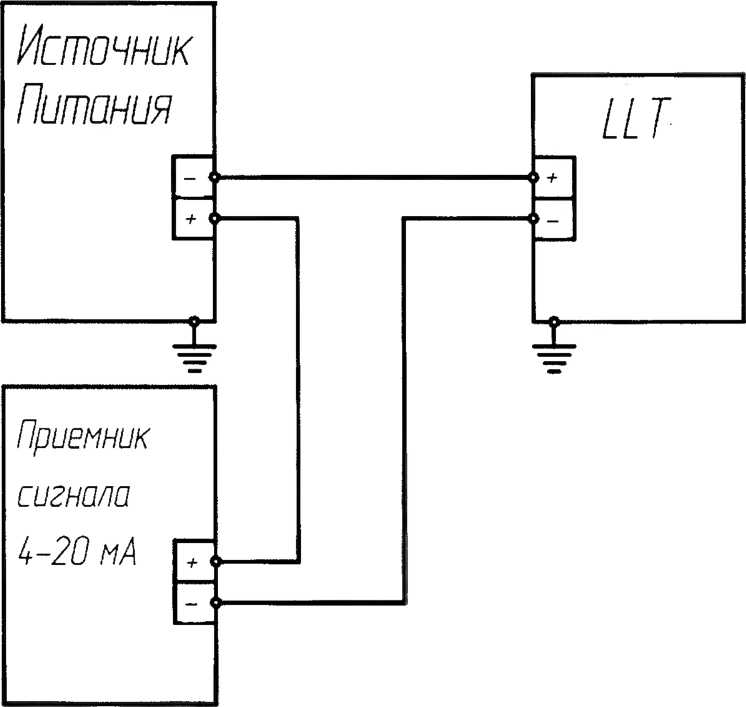

Схема подключения уровнемеров LLT-RS и LLT-MS по токовой петле для уровнемера в общепромышленном исполнении через вторичный преобразователь потенциометрического сигнала PR Electronics 5343А показана на рисунке Б.1.

Рисунок Б.1 - Схема подключения с выходным сигналом 4-20 мА

Условные обозначения:

Источник питания: 10...30 В.

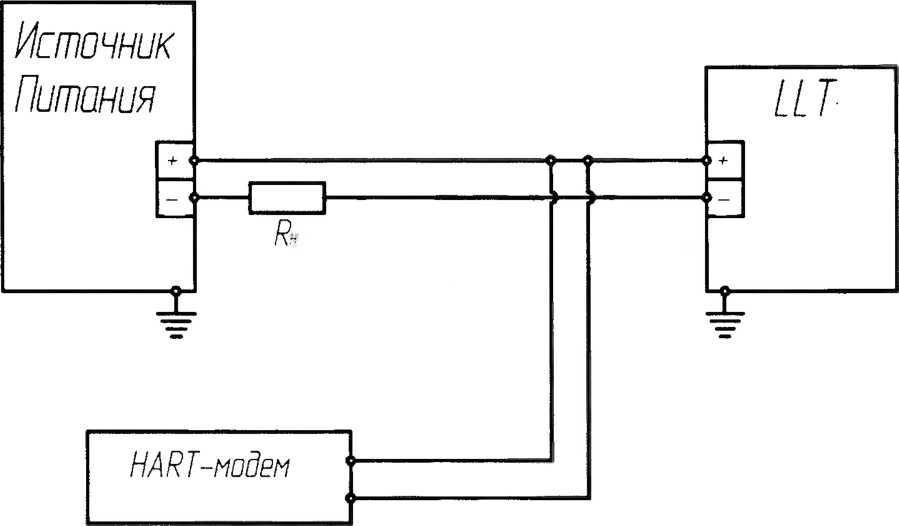

Схема подключения уровнемеров LLT-RS и LLT-MS с выходным сигналом HART по токовой петле 4-20 мА представлена на рисунке Б.2.

Рисунок Б.2. - Схема подключения уровнемера LLT с выходным сигналом HART по токовой петле 4-20 мА

Приемник сигнала

Rh - сопротивление, не менее 250 Ом;

НART-модем - устройство с поддержкой протокола HART версии 5 и выше (в качестве НART-модема рекомендуется использовать МН-02 (COM), HI 321 (USB) ВО Sensors RUS или Метран-682)

Кроме того возможно подключения уровнемера LLT-RS к любому устройству, имеющему потенциометрический вход либо вход линейного сопротивления, с помощью клеммной колодки, устанавливаемой в электронном блоке уровнемера (рисунок Б.З).

ХТ1

-0

Синий (11

0

-0

Коричневый (21

0

-0

Черный (3/

0

Верх т

Рисунок Б.З - Схема подключения уровнемера с выходным сигналом типа «потенциометр »
