УТВЕРЖДАЮ

Руководитель ГЦИ СИ ФБУ «ГНМЦ

Инструкция

Антенны измерительные рупорные П6-59М

Методика поверки ИУШЯ.464653.022 МП

Л

2015 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на антенны измерительные рупорные П6-59М (далее - антенны) и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Интервал между поверками - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

+

+

2 Опробование

8.2

+

+

3 Определение КСВН входа

8.3

+

+

4 Определение коэффициента усиления (КУ)

8.4

+

+

5 Определение пределов относительной погрешности КУ

8.5

+

+

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки используют средства измерений и вспомогательное

оборудование, представленное в таблице 2. Таблица 2

№ пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.4

Анализатор цепей PNA N5224А (диапазон рабочих частот от 10 МГц до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1-Ю"6, уровень гармонических составляющих в выходном сигнале не более минус 23 дБ, диапазон мощности выходного сигнала от минус 87 до 3 дБмВт, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 70 до 10 дБ ± 1,1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ ± 0,9 дБ)

8.4

Анализатор цепей PNA N5224А.

Антенна измерительная П6-23М (диапазон частот от 0,85 до 17,44 ГГц, эффективная площадь не менее 50 см2, пределы допускаемой относительной погрешности эффективной площади ± 0,8 дБ, КСВН входа антенны не более 1,8).

Антенна измерительная П6-46 (диапазон частот от 200 до 1000 МГц, пределы допускаемой относительной погрешности коэффициента калибровки ± 2 дБ, КСВН входа антенны не более 2,5).

Комплект антенн измерительных рупорных П6-38, пределы допускаемой относительной погрешности эффективной площади ± 12 %, КСВН входа не более 1,2)

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики обеспечивающих заданную точность измерений.

  • 3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки антенны допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в документации на антенны, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ 7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать приборы в условиях, указанных в п. 6.1, в течение 1 ч;

  • - выполнить операции, оговоренные в технической документации на поверяемые антенны по их подготовке к поверке;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев приборов для установления их рабочего режима.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра установить соответствие антенны следующим требованиям:

  • - наличие маркировки, подтверждающей тип и заводской номер;

  • - наружная поверхность антенны не должна иметь следов механических повреждений, которые могут влиять на работу антенны;

  • - присоединительный разъем должен быть чистым;

- комплектность антенны должна соответствовать указанной в технической документации.

  • 8.1.2 Результаты внешнего осмотра считать положительными, если комплектность антенны соответствует требованиям технической документации, внешний вид антенны соответствует требованиям п. 8.1.1.

  • 8.2 Опробование

    • 8.2.1 Подготовить антенну к работе в соответствии с руководством по эксплуатации (РЭ). Проверить работоспособность элементов крепления антенны, надежность подключения кабельных сборок.

    • 8.2.2 Результаты опробования считать положительными, если элементы наведения антенны и СВЧ соединитель работоспособны.

  • 8.3 Определение КСВН входа

    • 8.3.1 Определение КСВН входа и диапазона рабочих частот провести с применением анализатора цепей PNA N5224А путем измерений КСВН входа антенн.

Измерения провести в диапазоне частот от 0,8 до 18 ГГц в соответствии с РЭ на анализатор цепей PNA N5224A. Антенну ориентировать в сторону, свободную от отражающих предметов.

  • 8.3.2 Результаты поверки считать положительными, если КСВН входа антенн в диапазоне рабочих частот не превышает 2,0.

  • 8.4 Определение КУ

    • 8.4.1 Определение КУ антенн провести в диапазоне частот от 0,8 до 18 ГГц с шагом не более 0,1 ГГц методом сравнения с эталонными антеннами: в диапазоне частот от 0,8 до 1 ГГц -П6-46, в диапазоне частот от 1 до 18 ГГц - П6-38.

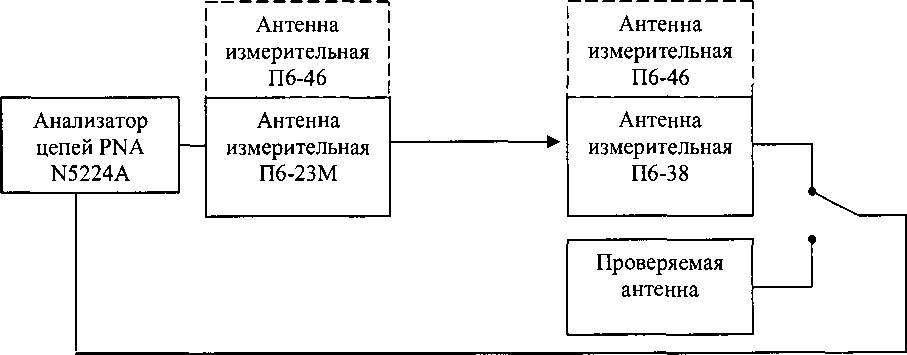

    • 8.4.2 Собрать схему, приведенную на рисунке 1.

Рисунок 1 - Структурная схема соединения приборов

  • 8.4.3 Установить антенны друг напротив друга соосно. Выполнить юстировку антенн по максимуму принимаемого сигнала.

  • 8.4.4 Расстояние между антеннами выбрать в соответствии с условием нахождения антенн в дальней зоне, минимальное расстояние между антеннами вычислить по формуле (1):

В-МИН ~

где D - максимальный размер апертур используемых вспомогательных антенн, м;

2 - длина волны, м.

Расстояние от антенн до пола, потолка и стен должно составлять не менее 1,8 м.

  • 8.4.5 Измерения провести на согласованной поляризации электромагнитного поля.

  • 8.4.6 Анализатор цепей PNA N5224A установить в режим измерений коэффициента передачи S12. Выход измерительного порта «2» подключить к входу излучателя, а порта «1» к приемной антенне. Установить полосу обзора равной исследуемой полосе частот. Полосу пропускания, уровень выходной мощности и количество усреднений установить таким образом, чтобы обеспечивалось отношение сигнал/шум не менее 30 дБ.

Допускается использование встроенных функций «сглаживания» («Smothing», не более 1 %) или частотно-временных преобразований.

  • 8.4.7 Зафиксировать измеренную анализатором цепей PNA N5224A зависимость уровня сигнала АЭ1.(/) с выхода эталонной антенны от частоты.

  • 8.4.8 В точку расположения эталонной антенны установить поверяемую антенну и подключить к измерительному порту «1». Выполнить юстировку антенн по максимуму принимаемого сигнала.

  • 8.4.9 Зафиксировать измеренную зависимость уровня сигнала An{>OB(f) с выхода поверяемой антенны от частоты.

  • 8.4.10 КУ поверяемой антенны для каждой частотной точки вычислить по формуле (2):

&пров (/) = ^пров (/)~ Л-эг (f) + G3r (/) ’                                          (2)

где АПРОВ (/) - частотная зависимость мощности на выходе поверяемой антенны;

Дэ?’ (/) _ частотная зависимость мощности на выходе эталонной антенны;

G.y/. (/) - частотная зависимость коэффициента усиления эталонной антенны.

  • 8.4.11 Результаты поверки считать положительными, если коэффициент усиления антенны на частоте 0,8 ГГц не менее 3, на частоте 18 ГГц не менее 17.

8.5 Определение относительной погрешности измерений КУ

  • 8.5.1 Определить относительную погрешность КУ поверяемой антенны по формуле (3):

8ЖТ = ±10lg(l + \,1^тв + С +   + С + «ю + SL \оБ,                  (3)

где дАЦВ - погрешность измерений отношений уровней сигналов анализатором цепей N5224A, вычисляемая по формуле (4):

МД

<W=10 10 -1’                                                         (4)

где Д(Л)

- погрешность из паспорта для измеряемого уровня ослабления А;

дотр - погрешность, обусловленная побочными переотражениями электромагнитных волн, вычисляемая по формуле (5):

/         \2

(5)

1 +1020 -1

к            У

где КБ - уровень безэховости помещения, в котором проводятся измерения. дБ.

Зпь - погрешность, обусловленная погрешностью определения КУ эталонной антенны. д' - погрешность, обусловленная рассогласованием СВЧ трактов, определяемая по

формулам (7-9):

&согл ~       &сог11 ^согл )•’

N

=)

(1+

Irl

1г|

)2

(•-

Ki!

!=)

0-|

г2|

1гз|

г

(НлГ)0-|г,И)г , СИМ'гМ2 '                 (!)

1|,|Д>| и |/Г| - модули коэффициентов отражения измерительной антенны, испытываемой антенны и анализатора цепей соответственно;

6(3   - погрешность, обусловленная неплоскостностью фазового фронта

электромагнитной волны, принимается равной 0.05:

- погрешность, обусловленная неточностью юстировки антенн, принимается равной 0.05.

  • 8.5.2 Результаты поверки считать положительными, если значения погрешности коэффициента усиления антенны находятся в пределах ± 2 дБ.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1  При положительных результатах поверки антенны выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 При отрицательных результатах поверки антенна бракуется и направляется в ремонт. На забракованную антенну выдается извещение о непригодности с указанием причин забракования.

    М.А. Озеров

Начальник отдела

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Начальник лаборатории

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»
