Методика поверки «Приборы цифровые переносные измерительные показателей качества электроэнергии МПК» (ОПЧ.140.337 МП)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ПРИБОРЫ ЦИФРОВЫЕ ПЕРЕНОСНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

МПК

Методика поверки

0ПЧ.140.337 МП г. Видное 2018

Содержание

Введение

• 1 Операция поверю!

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требование безопасное™

• 5 Условия поверки

• 6 Подготовка к поверкк

• 7 Проведение поверки

7 .1 Внешний осмотр

• 7.2 Проверка электрической прочности изоляции

• 7.3 Проверка сопротивления изоляции

• 7.4 Опробование

• 7.5 Подтверждение соответствия программного обеспеченти........

• 7.6 Определение метрологических характеристик (определение

основной погрешности, поверка

• 8 Оформление результатов поверки

Приложение А (обязательное) Схема подключения приборов..........

Приложение Б (обязательное) Значение входных сигналов и допускаемые значения измеряемых параметров в контрольных точках при поверке

Данный документ предназначен для ознакомления с методикой и проведением поверки приборов цифровых переносных измерительных показателей качества электроэнергии МПК (далее - приборы) с целью подтверждения соответствия установленным требованиям основной приведенной, относительной и абсолютной погрешностей.

Приборы предназначены для:

• - измерений параметров напряжения;

• - измерений параметров напряжения и силы переменного тока;

• -  измерений, контроля и регистрации основных параметров электрической энергии в трехфазных трехпроводных и четырехпроводных электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 Гц с отображением результатов измерений на цифровых индикаторах прибора (при наличии данного исполнения) и предоставления их в цифровой форме;

• - сохранение результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального времени;

• - измерений и контроля показателей качества электроэнергии (ПКЭ) и их статистической обработки с отображением результатов измерений на экране прибора (при наличии данного исполнения) и предоставления их в цифровой форме.

Приборы являются приборами непрерывного действия, выполняющими функции СИ ПКЭ, измерения параметров тока и напряжения в основном и шести дополнительных конфигурируемых режимах и предназначены для проведения длительных измерений в сетях и системах электроснабжения общего назначения.

Приборы предназначены для применения в энергетике и могут использоваться в других отраслях промышленности для контроля значений электрических параметров и показателей качества электроэнергии и учета электрической энергии в рамках распределительных электросетей приборы допускают возможность использования как на стороне сетевой компании,

ОПЧ. 140.337 МП контролируя качество и количество отпускаемой потребителям энергии, так и на стороне потребителя для учета и контроля качества закупаемой энергии.

Поверка приборов производится в соответствии с требованиями Приказа Минпромторга России от 02 июля 2015 г. № 1815.

Интервал между поверками (межповерочный интервал) приборов 10 лет.

ЮОПРРАЦИ! ПОВЕРКИ

При поверке проводить следующие операции:

• 1) внешний осмотр;

• 2) проверку электрической прочности изоляции;

• 3) сопротивления изоляции;

• 4) опробование (проверка работоспособности);

• 5) подтверждение соответствия программного обеспечения;

• 6) определение метрологических характеристик;

• 7) оформление результатов поверки.

При проведении поверки применять следующее оборудование:

• -  установка для проверки электрической прочности изоляции с испытательным напряжением от 0,1 до 3,0 кВ синусоидальной формы, частотой 50 Гц, мощностью не менее 0,25 кВ-А, погрешностью испытательного напряжения не более ±10 %;

• - мегаомметр с верхним пределом измерения не менее 100 МОм, номинальным напряжением 500 В, основной погрешностью не более ± 10 %;

-калибратор переменного тока «Ресурс-К2М»;

• - барометр БАММ-1;

• - гигрометр ВИТ-2;

• - ПЭВМ с операционной системой Windows с установленным (под ОС Windows) специализированным ПО конфигурирования прибора.

Примечания

• 1 Допускается использовать другие средства измерений для входных сигналов, если погрешность задания ими сигналов не превышает 1/3 предела основной погрешности устройства.

• 2 Все средства измерений, применяемые при поверки, должны иметь действующие документы об их поверке, а испытательное оборудование - об аттестации.

• 3 При эксплуаэации приборов выполненпе работ по техническому обслуживанию не требуется.

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

Поверку должен выполнять поверитель, освоивший работу с поверяемым прибором и эталонными средствами измерений.

Перед началом работы поверитель должен изучить руководство по эксплуатации поверяемого прибора, настоящую методику поверки прибора, инструкции по эксплуатации оборудования, используемого при поверке, правила техники безопасности и строго их соблюдать.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1   По безопасности приборы соответствуют требованиям ГОСТ 12.2.007.0-75 класс II.

  • 4.2 По пожарной безопасности приборы соответствуют требованиям ГОСТ 12.1.004-91, требования обеспечиваются схемотехническими решениями, применением соответствующих материалов и конструкцией и проверке не подлежат.

  • 4.3 К работам по обслуживанию и эксплуатации приборов допускаются специально подготовленные работники, прошедшие проверку знаний в объеме, обязательном для данной работы, и имеющие группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок (напряжением до 1000 В), изучившие руководство по эксплуатации и настоящую методику поверки.

  • 4.4 При работе с приборами необходимо пользоваться только исправным инструментом и оборудованием.

  • 4.5 Запрещается:

• - эксплуатировать приборы в режимах, отличающихся от указанных в эксплуатационной документации;

• - эксплуатировать приборы при обрывах проводов внешних соединений;

• - производить внешние соединения, не отключив все напряжения, подаваемые на прибор.

• 4.6 В случае возникновения аварийных условий и режимов работы прибор необходимо немедленно отключить.

• 5.1 Поверку следует проводить при нормальных условиях:

-температура окружающего воздуха (20 ± 5) °С;

-относительная влажность воздуха от 30 до 80 % при 25 °С;

-атмосферное давление от 80 до 106,7 кПа (от 630 до 795 мм рт.ст.);

- форма кривой напряжения источника питания синусоидальная, с коэффициентом искажения не более 5 %

• 5.2 До проведения поверки приборы необходимо выдержать в нормальных условиях применения не менее 4 часов.

• 5.3 Электропитание поверяемого прибора при выполнении операций опробования (проверки работоспособности прибора), подтверждения соответствия программного обеспечения прибора и определения метрологических характеристик прибора должно обеспечиваться от внешнего источника однофазного переменного тока номинальной частотой 50 Гц, либо от внешнего источника постоянного тока. При этом в ходе выполнения вышеуказанных операций должны соблюдаться следующие параметры напряжения ппттнн прибора:

• 1) при питании от источника однофазного переменного тока:

-частота напряжения источника питания - от 45 до 55 Гц;

-величина напряжения питания (действующее значение) - от 90 до 264 В;

-коэффициент искажения синусоидальности кривой питающего напряжения - не более 20%.

• 2) при питании прибора от источника постоянного тока:

-величина напряжения питания постоянного тока - от 130до 370В;

-величина (размах) пульсаций напряжения питания - не более 100 мВ. Примечания:

1)В качестве источника однофазного переменного тока может использоваться, типовая сеть однофазного переменного тока 220/230 В частотой 50 Гц. При этом требуемые параметры напряжения питания поверяемого прибора

0ПЧ.140.337МП могут обеспечиваться подключением поверяемого прибора к вышеуказанной сети через источник бесперебойного питания (ИБП), обеспечивающий соответствие параметров напряжения питания прибора значениям по 5.3 (требование 1).

2) В качестве источника электропитания постоянного тока может использоваться, например, источник питания постоянного тока Б5-50. При этом поверяемый прибор подключается по электропитанию к выходному напряжению источника постоянного тока, а сам источник подключается по электропитанию к сети 220 В переменного тока частотой 50 Гц. При этом источник питания Б5-50 обеспечивает соответствие параметров напряжения питания прибора требуемым параметрам по 5.3 (требование 2).

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой приборов необходимо выполнить следующие подготовительные работы:

• - провести проверку документации, подтверждающей электрическую безопасность;

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с требованиями ГОСТ 12.2.007.0-75 и ГОСТ 12.1.004-91.

• - провести проверку средств измерения, используемых при поверке, средства измерения должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1 Внешний осмотр

При внешнем осмотре приборов проверяют:

• - соответствие приборов требованиям эксплуатационной документации;

• - соответствие комплектности, указанной в паспорте;

• - отсутствие механических повреждений корпуса и наружных частей, влияющих на работу приборов;

• - четкость маркировки.

• 7.2 Проверка электрической прочности изоляции

Электрическую прочность изоляции испытывают по методике ГОСТ 22261-94 на пробойной установке мощностью не менее 0,25 кВ-А на стороне высокого напряжения при отсутствии внешних соединений.

Испытательное напряжение повышать плавно, начиная с нуля или со значения, не превышающего номинальное рабочее напряжение цепи, до испытательного со скоростью, допускающей возможность отсчета показаний вольтметра, но не менее 100 В/с.

Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин, затем напряжение плавно снижают с такой же скоростью до нуля или до значения, не превышающего номинальное значение.

При проверке электрической прочности изоляции между цепями прибора испытательное напряжение с действующим значением, указанным в таблице 1 частотой 50 Гц прикладывают между соединенными вместе контактами каждой из цепей (или группы цепей).

Приборы считают прошедшими проверку, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не являются признаками неудовлетворительных результатов проверки.

Таблица 1

• 7.3 Проверка сопротивления изоляции

Электрическое сопротивление изоляции цепей проверяют по методике ГОСТ 22261-94 мегаомметром с номинальным напряжением 500 В с погрешностью не более 30 % при отсутствии внешних соединений.

Электрическое сопротивление изоляции измерять между всеми соединенными вместе контактами испытываемых цепей, указанными в таблице 1.

Приборы считают выдержавшими проверку, если для всех точек приложения испытательного напряжения по таблице 1, измеренные значения сопротивления изоляции в условиях поверки в соответствии с 5.1 составляет не менее 20 МОм.

• 7.4 Опробование

Опробование включает в себя проверку работоспособности приборов.

Приборы подключить в соответствии со схемой, приведенной на рисунке А. 1 приложения А.

В качестве источника входного сигнала рекомендуется использовать калибратор переменного тока «Ресурс-К2М».

На прибор подать питание. На лицевой панели прибора должны засветиться индикаторы (при наличии данного исполнения). Дождаться

ОПЧ. 140.337 МП завершения выполнения всех стартовых тестов прибора. После этого подать на прибор трехфазный сигнал тока и напряжения со значениями сигналов тока/напряжения по отдельным фазам в диапазоне от 0 до 100 % от верхнего значения диапазона измерения сигналов и проконтролировать измеренные значения по показаниям индикаторов на лицевой панели прибора (показания индикаторов прибора должны соответствовать значениям входных сигналов).

Через программу-конфигуратор, запущенную на подключенной к прибору рабочей станции (ПЭВМ), либо через Web-интерфейс (подключением вышеуказанной рабочей станции к прибору через протокол HTTP средствами Web-браузера) установить текущую дату и время в поверяемом приборе, если это не было сделано ранее, либо проконтролировать текущее значение даты и времени в приборе, затем выполнить проверку сохранности установленной даты и непрерывности работы внутренних часов прибора при отключении электропитания прибора на время (30 ± 2) мин.

• 7.5 Подтверждение соответствия программного обеспечения

Номер версии программного обеспечения (ПО) приборов определяется при считывании в программе-конфигураторе (с внешней рабочей станции (ПЭВМ), подключенной к прибору), либо при подключении к приборам с внешней рабочей станции (ПЭВМ) через протокол HTTP средствами Web-браузера.

Для получения номера версии ПО через программу-конфигуратор необходимо:

• 1)  Подключить прибор к рабочей станции (ПЭВМ) по интерфейсу Ethernet.

• 2)  В программе-конфигураторе, запущенной на ПЭВМ, перейти во вкладку «Приборы» (если это не было сделано ранее), выбрать поверяемый прибор (если поверяемый прибор отсутствует в списке, необходимо добавить прибор в список, нажав кнопку «+» и в открывшемся окне в соответствующем поле ввести корректный IP-адрес поверяемого прибора в формате «ххх.ххх.ххх.ххх» (см. примечание) и нажать кнопку «Добавить»). Далее в ответ

ОПЧ. 140.337 МП на запрос ввести корректные имя пользователя и пароль для доступа к устройству. При вводе корректных имени пользователя и пароля в правой части окна программы в строке «Версия ПО» таблицы будет выведен номер версии ПО подключенного прибора.

Для получения номера версии ПО при подключении через Web-интерфейс необходимо:

• 1)  Подключить прибор к компьютеру по интерфейсу Ethernet.

• 2)  Запустить окно Web-браузера, в адресной строке Web-браузера ввести значение IP-адреса прибора в формате «ххх.ххх.ххх.ххх» (см. примечание). Далее в ответ на запрос ввести корректные имя пользователя и пароль доступа к устройству. После ввода корректных имени пользователя и пароля в окне браузера будет выведен основной экран Web-интерфейса прибора. На указанном основном экране следует в строке меню (пункты «ИЗМЕРЕНИЯ», «НАСТРОЙКИ», «ЖУРНАЛ», «ИНФОРМАЦИЯ») выбрать пункт «ИНФОРМАЦИЯ»; при этом во вновь выведенном окне в строке «Версия ПО» будет отображен номер версии ПО прибора.

Примечание - текущее значение IP-адреса прибора можно получить на лицевой панели прибора (при наличии данного исполнения) нажатием необходимое число раз кнопки на лицевой панели.

• 7.6 ОпределеОпе делрологмееских иарактсристик (оиределенпе деновиой погрешности, поверка)

• 7.6.1 Определение метрклкгическдс харсктеристик (определение основной погрешности) приборов следует осуществлять по схеме, приведенокй на рисунке А. 1 приложения А.

В качестве источника испытательного сигнала рекомендуется использовать калибратор переменного тока «Ресурс-К2М».

• 7.6.2 Основная погрешность определяется при измерении следуюших величин:

-среднеквадратических значений фазных напряжений по каждой из трех фаз (U_a, U_b, Uc)

0ПЧ.140.337МП

-среднеквадратических значений фазных токов по каждой из трех фаз (/j,

-частоты (/);

-однофазной активной мощности по каждой из трех фаз прибора {Ра, Рв,

РсС-

Определение величин основной приведенной погрешности измерений среднеквадратических значений фазных напряжений и токов, основной абсолютной погрешности измерений частоты, основной относительной погрешности измерений однофазной активной мощности проводить методом прямых измерений в контрольных точках по соответствующей таблице, приведенной в приложении Б (таблицы Б.1-Б.4, для соответствующего варианта исполнения прибора). При этом в приборе должны быть предварительно настроены единичные коэффициенты трансформации по напряжению и по току (то есть Кун ~ U]hom / Uhom ~ 1 ? Кур ~ I1hom ! 12ном ~ !)•

• 7.6.3 За    основную    при веденную    погрешность    измерения

среднеквадратического значения фазного напряжения принимают отношение разности между измеренным среднеквадратическим значением фазного напряжения и задаваемым (на калибраторе) среднеквадратическим значением фазного напряжения к нормирующему значению U = Пфном (номинальное значение измеряемого фазного напряжения), то есть:

ф.ном

(1)

среднеквадратического значения фазного тока принимают отношение разности между измеренным среднеквадратическим значением фазного тока и задаваемым (на калибраторе) среднеквадратическим значением фазного тока к нормирующему значению I = 1ном (номинальное значение измеряемого фазного тока), то есть:

(2)

ОПЧ. 1-40.337 МП

За основную абсолютную погрешность измерения частоты принимают разность между измеренным и задаваемым (на калибраторе) значением частоты:

^Д/ =/изм “/дд.                                  (3)

За основную относительную погрешность измерения активной (реактивной, полной) мощности принимают отношение разности между измеренным значением однофазной активной (реактивной, полной) мощности по соответствующей фазе и задаваемым (на калибраторе) значением однофазной активной мощности по указанной фазе к задаваемому значению однофазной активной (реактивной, полной) мощности по указанной фазе, то есть:

зал,

За измеренное значение принимают показания приборов и значения параметров, передаваемые по интерфейсу Ethernet на рабочую станцию (ПЭВМ) и отображаемые затем в программе-конфигураторе на рабочей станции.

• 7.6.4 Поверку проводить следующим образом:

• 1)  на прибор подать питание, показания прибора должны соответствовать значениям входных сигналов;

• 2)  выдержать прибор в течение времени установления рабочего режима (30 мин) (прогрев прибора);

• 3)  подавать на прибор входные сигналы, соответствующие контрольным точкам, приведенным в приложении Б, и считывать измеренные значения в программе-конфигураторе, запущенной на рабочей станции (ПЭВМ).

• 7.6.5 Приборы считаются прошедшими поверку и годными к эксплуатации, если измеренные приборами значения находятся в допускаемых пределах, указанных в соответствующей таблице приложения Б (таблицы Б.5-Б.8, для соответствующего варианта исполнения прибора), и погрешности, рассчитанные по формулам (1)-(4) для соответствующих контрольных точек, не превышают следующих значений:

а) приведенная погрешность измерений среднеквадратичного значения фазного напряжения (по каждой из фаз) (для контрольных точек с 1 по 32) - не более ±0,1 %;

б) приведенная погрешность измерений среднеквадратичного значения фазного тока (по каждой из фаз) (для контрольных точек с 1 по 32) - не более ±0,1 %;

в) абсолютная погрешность измерений частоты (для контрольных точек с 1 по 32) - не более ±0,01 Гц;

г)  относительная погрешность измерений однофазной активной (реактивной, полной) мощности (по каждой отдельной фазе):

• - для контрольных точек с номерами 1, 5-7, 12-16 - не более ±0,2 %;

• - для контрольных точек 10 и 11 - не более ±0,4 %;

• - для контрольных точек 23, 24, 29-32 - не более ±0,5 %;

• - для контрольных точек с номерами 25-28 - не более ±0,3 %.

• 7.7 Проверкафункци й счёцчика электроэиергир (провер ка функци и коммерческого учета электроэнергии)

7.7.1 Опробование и проверка правильности работы счетного механизма и испытательного выхода

Проверка производится в соответствии ГОСТ 8.584-2004 при номинальных значениях напряжений и токов.

Прибор подключается к поверочной установке в соответствии с его схемой подключения и эксплуатационной документацией и прогревается при номинальной мощности Р_н. Время прогрева должно быть не менее 20 мин.

Проверка правильности работы счетного механизма проверяется по приращению показаний индикаторного устройства счетчика и числу импульсов на испытательном выходе прибора.

Проверка правильности работы испытательного выхода заключается в проверке наличия выходного сигнала, регистрируемого соответствующими устройствами поверочной установки.

Результаты проверки считают положительными в случае, если испытательный выход корректно функционирует (выдает импульсы пропорционально измеренной электрической энергии), а показания счетного устройства будут увеличены на значение, равное значению измеренной электрической энергии.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки приборов оформляют в соответствии с приказом Министерства промышленности и торговли Российской федерации от 02.07.2015 г.№ 1815.

При положительных результатах поверки на поверхность корпуса прибора наносят знак поверки (пломбирование), в паспорте на прибор производят запись о годности к применению.

При отрицательных результатах поверки оформляют «Извещение о непригодности».

Инженер отдела испытаний

ООО «ИЦРМ»

Приложение А

(обязательное)

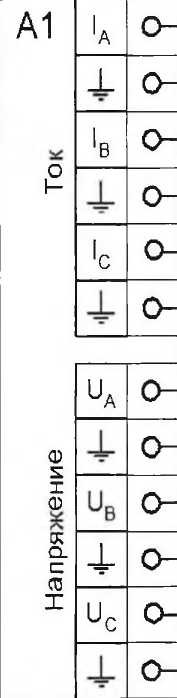

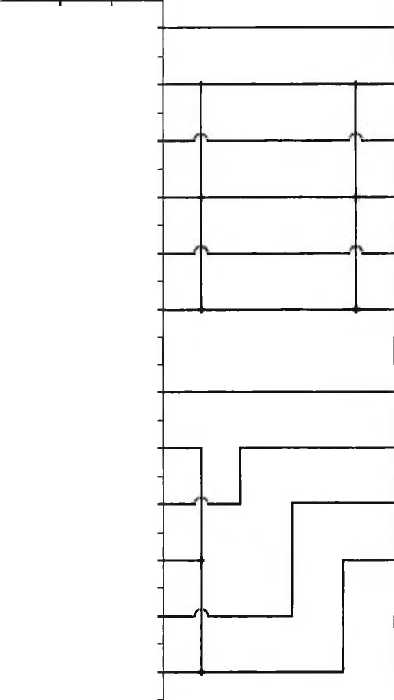

Схема подключения приборов при проверке

Ethernet

Примечание - наличие клемм подключения токовых сигналов зависит от исполнения прибора

А1 - источник испытательного сигнала (калибратор переменного тока)

А2 - поверяемый прибор

АЗ - ПЭВМ с операционной системой Windows и установленным ПО конфигурирования прибора

Рисунок А. 1 - Схема подключения прибора при поверке

Приложение Б

(обязательное)

Значения входных сигналов и допускаемые значения измеряемых параметров

в контрольных точках при поверке

Значения параметров испытательных сигналов, устанавливаемых в каждой из контрольных точек при выполнении проверки величин основной погрешности прибора, приведены в таблицах Б.1-Б.4 для соответствующих вариантов исполнения прибора (отличающихся номиналами измеряемых входных сигналов тока и напряжения). Значения прочих параметров 3-фазных испытательных сигналов должны быть следующими:

• - величины п-ых гармонических составляющих фазных напряжений - все равны о (Ku(nf=} по всем трем фазам;

• - величины п-ых гармонических составляющих фазного тока - все равны 0 (К{(_п)=Щ по всем трем фазам;

• - интегармоники напряжения и тока - отсутствуют (равны 0) по всем трем фазам.

Допускаемые значения измеряемых величин при определении основных погрешностей в соответствуюпщх контрольных точках приведены в таблицах Б.5-Б.8 для соответствующих вариантов исполнения прибора (отличающихся номиналами измеряемых входных сигналов тока и напряжения)

Обозначения величин - параметров входного сигнала по таблицам Б.1-Б.4:

• - /- частота сигнала;

• -  Ua, Ub, Uc - величины среднеквадратического значения фазного напряжения по соответствующим фазам;

• - 4>ub,ub- угол фазового сдвига между напряжениями основной частоты фаз В и А;

• - фччс/с-угол фазового сдвига между напряжениями основной частоты фаз С и А;

• - Ц, 1в, 7с - величины среднеквадратического значения фазного тока по соответствуюпщм фазам;

• - У ia.ua> <№.ив> ф/ct/c ~ угол фазового сдвига между фазным током и фазным напряжением основной частоты соответственно для фаз А, В и С.

Обозначения электрических величин (измеряемых значений) по таблицам Б.5 -Б.8:

• -  Ua, U_b, Uc - величииы ср^^дн^к1за^эддэаттч^х1^сссог'о значеншт фазного напряжения по соответствующей фазе;

• - 1а, 1в, 7с - величины среднекеадрзтического значения фазного тока по соответствующей фазе;

-/- частота;

• - Ра, Рв, Рс~ величины однофазной активной мощности по соответствующей фазе.

Таблица Б.1 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения прибора с иф_НОм^М230 В, 1_ном—5 А)

Таблица Б.2 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения прибора с иф.ноо⁼57,735 В (и_л.ном=100 В), 1н_0М=5 А)

Таблица Б.З - Параметры задаваемого 3-фазного сигнала (для варианта исполнения прибора с Uf нлм=230 В, 1_Ном⁼1 А)

Таблица Б.4 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения прибора с

U{.hom⁼57,735 В (и_л.ном⁼ЮО В), 1_НОм⁼1 А)

Таблица Б.5 - Допускаемые значения измеряемых величин при определении основных погрешностей в ходе поверки (для варианта исполнения прибора с Цф.ном⁼230 В, 1_Н0М=5 А)

^1J В указанных контрольных точках измеряемые прибором значения активной мощности по фазам {Ра, Рв, Рс) не проверяются

Таблица Б.6 - Допускаемые значения величин, измеряемых параметров при определении погрешностей в ходе поверки (для варианта исполнения прибора с иф.ном=57,735 В ⁽U™_OM=10°^B), ^нном=^{5 А)}

^Г) В указанных контрольных точках измеряемые прибором значения активной мощности по фазам {Ра, Рв, Рс) не проверяются

Таблица Б.7 - Допускаемые значения величин, измеряемых параметров при определении погрешностей в ходе поверки (для варианта исполнения прибора с Цф н>м⁼2ЗО В, 1ном⁼1 А)

В указанных контрольных точках измеряемые прибором значения активной мощности по фазам {Ра, Рв, Рс) не проверяются

Таблица Б.8 - Допускаемые значения величин, измеряемых параметров при определении погрешностей в ходе поверки (для варианта исполнения прибора с иф.ном⁼57,735 В (и_л.ном⁼100 В), 1ном~1 А)________________________________________________________________________________________

Окончание таблицы Б.8

¹ ’ В указанных контрольных точках измеряемые прибором значения активной мощности по фазам {Ра, Рв, Рс) не проверяются

28
