РОССИЙСКАЯ ФЕДЕРАЦИЯ ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «Вибро-прибор»

УТВЕРЖДАЮ

СОГЛАСОВАНО

Генеральный директор

БЛОКИ СОГЛАСУЮЩИЕ БС-16

Методика поверки ЖЯИУ .411521.001 МП

Руководитель лаборатории госэталонов единиц вибрации, удара и переменного давления /          В .Я.Смирнов

/       >>        ______2010 г.

Санкт-Петербург

2010

СОДЕРЖАНИЕ

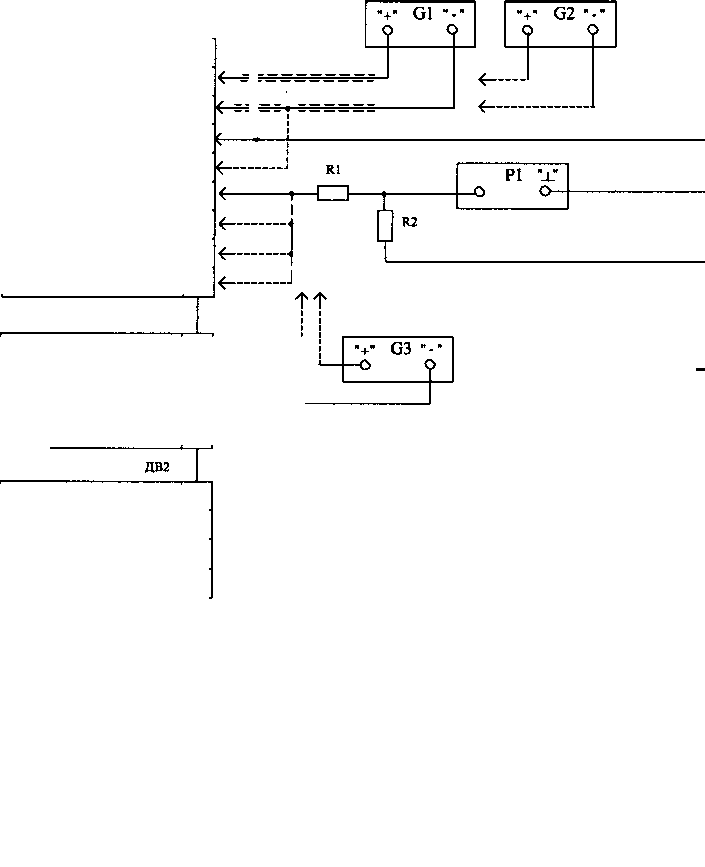

Приложение А Схема подключения блока БС-16 при поверке по п.5.3

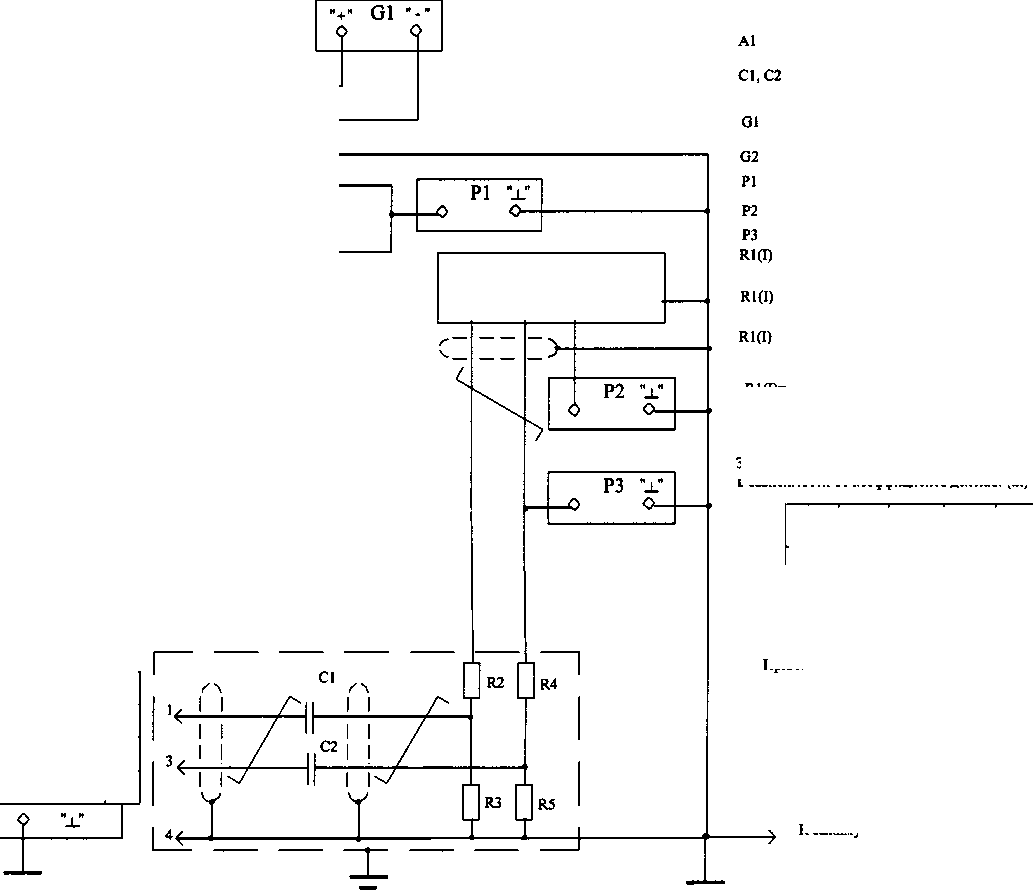

Приложение Б Схема подключения блока БС-16 при поверке по п. 5.4

Приложение В Протокол поверки блока БС-16

Настоящая методика поверки (МП) распространяется на блоки согласующие БС-16

(в дальнейшем - блоки) и устанавливает общую методику первичной и периодической поверок.

Поверка конкретного согласующего блока БС-16 осуществляется по методике поверки, входящей в комплект его поставки и являющейся дополнением к настоящей методике.

Блоки предназначены для измерения параметров вибрации путем преобразования электрических зарядов от пьезоэлектрических вибропреобразователей типа МВ в пропорциональные выходные сигналы:

  • - напряжение постоянного тока (Лпост.);

  • - постоянный ток (1пост.);

  • - переменный ток (1перем.).

  • - напряжение переменного тока (Лперем.);

Блоки применяются в аппаратуре неразрушающего контроля за техническим состоянием работающих механизмов в энергетической, авиационной и машиностроительной промышленности.

Межповерочный интервал -1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

5.1

Да

Да

2 Проверка электрического сопротивления изоляции

5.2

Да

Да

3 Опробование

5.3

Да

Да

3.1 Контроль исправности канала

5.3.1

Да

Да

3.2 Контроль работы устройства для определения исправности вибропреобразователя

5.3.2

Да

Да

4 Определение метрологических характеристик

5.4

Да

Да

4.1 Определение номинального значения коэффициента преобразования на базовой частоте

5.4.1

Да

Да

4.2 Определение отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения

5.4.2

Да

Да

4.3 Определение нелинейности амплитудной характеристики в диапазоне измерений

5.4.3

Да

Да

Продолжение таблицы 1

Наименование операции

Номер пунк-та методики поверки

Проведение операции при

первичной поверке

периодической поверке

4.4 Определение основной относительной погрешности преобразования входного электрического заряда в выходной сигнал

5.4.4

Да

Да

4.5 Определение относительного затухания амплитудно-частотной характеристики встроенных фильтров за пределами рабочего диапазона частот

5.4.5

Да

Да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки и оборудование, указанные в таблице 2 .

Таблица 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

5.4.1 -

5.4.6

Генератор сигналов специальной формы Г6-26 Диапазон частот: от 0,001 до 10000 Гц Выходное напряжение: от 0,001 до 10 В

ЕХ2.211.019 ТУ

5.3; 5,4

Вольтметр универсальный В7-65

Диапазон напряжения переменного тока: от Ы0 4 до 700 В

в диапазоне частот от 20 до 100000 Гц

Погрешность измерения:

- на пределе 200 мВ; 2В

(в диапазоне частот (30 - 1000)Гц:

± (0,6% Ux + 200 ед.мл.р.), мл.р. - 0,001 мВ

УШЯИ.411182.020 ТУ

5.3; 5.4

Частотомер электронно-счетный 43-63/1

Диапазон входного синусоидального напряжения: от 0,03 до 10 В

Диапазон частот от 0,1 до 2*10 Гц

Погрешность изменения:

  • - по частоте: ± (1»10 +1)Гц

-7

  • - по периоду: + (1,5»10 )мс

ДЛИ2.721.007 ТУ

5.3; 5.4

Источник питания постоянного тока Б5-45

Диапазон выходного напряжения постоянного тока: от 0,1 до 49,9 В

Диапазон выходного постоянного тока: от 0 до 499мА

3.233.219 ТУ

5.2

Мегаомметр Ф4101

Номинальное выходное напряжение 100 В; 500 В Диапазон измерения сопротивления изоляции от 0 до 100 Мом

ТУ 25-04.2467-75

Продолжение таблицы 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

5.3; 5.4

Мультиметр 34401А

Диапазон измерения постоянного тока от 1мА до ЗА

погрешность измерения:

  • - на пределе ЮмА

± (0,005%1изм. + 0,0101пред.),

  • - на пределе 100мА

± (0,01%1изм. + 0,004%1пред.)

Диапазон измерения постоянного напряжения от 1 мВ до 1000 В

погрешность измерения:

  • - на пределе 1В

± (0,002%иизм. + 0,0006%ипред.)

  • - на пределе 10В

± (0,0015%иизм. + 0,0004%ипред.)

Диапазон измерения переменного напряжения от 1 мВ до 750 В

погрешность измерения:

  • - на пределе 100 мВ

± (1,00%иизм. + 0,03% Шред.)

  • - на пределе от 1 до 750 В (10 Гц - 20 кГц)

± (0,04%иизм. + 0,02%ипред.)

5.4.

Вольтметр универсальный цифровой быстродействующий В7-43 Диапазон напряжения переменного тока: от 1мВ до 1000 В (0,01 - 20) Гц Погрешность измерения

на пределе 0,1В: ± [0,5 + 0,2(ипред./иизм. -1)], % на остальных пределах

± [0,5 + 0,1(ипред./иизм. -1)], %

Тг2.710.026 ТУ

Примечание - Допускается применение приборов других типов, обеспечивающих определение метрологических характеристик с требуемой точностью.

В таблице 2 :

1пред. - верхнее значение установленного диапазона измерения в мА;

1изм. - действительное значение измеряемого тока в мА; ипред. - верхнее значение установленного диапазона измерения в вольтах; иизм. - действительное значение измеряемого напряжения в вольтах.

  • 2.2 Все вышеуказанные средства измерения должны быть аттестованы органами государственной метрологической службы и иметь действующие свидетельства о поверке.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки должны соблюдаться требования, изложенные в ГОСТ 12.2.007.0-75 "Изделия электротехнические. Общие требования безопасности".

  • 3.2 Средства поверки и поверяемые средства, а также вспомогательное оборудование должны иметь защитное заземление у рабочего места для предупреждения поражения электрическим током.

  • 3.3 Проводите подсоединение средств поверки к поверяемому блоку при выключенном напряжении питания.

4 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C....................... 15-30;

относительная влажность воздуха, %.......................... 30-80;

атмосферное давление, кПа (мм рт ст)......................... 84- 106 (630 - 795);

напряжение питания, В............................................. 220 ±11;

частота переменного тока сети питания, Гц..................... 50 ± 0,5.

  • 4.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - ознакомление с техническим обслуживанием БС-16 в руководстве по эксплуатации ЖЯИУ .411521.001 РЭ;

  • - проверка комплектности поверяемого блока по его паспорту;

  • - подключение средств поверки к поверяемому блоку в соответствии со схемой, приведенной в приложениях А и Б к настоящей МП при выключенном источнике питания;

  • - заземление корпусов блока БС-16 и средств поверки на рабочем месте;

  • - включение и прогрев приборов в течение времени, указанного в эксплуатационной документации на соответствующие средства измерения.

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Внешний осмотр

При проведении внешнего осмотра БС-16 обратите внимание на:

  • - целостность корпуса;

  • - состояние покрытий;

  • - состояние контактов соединителей;

  • - наличие всех крепежных элементов.

После внешнего осмотра, в случае несоответствия блока хотя бы одному из вышеуказанных требований, его признают непригодным к применению, поверка не производится, блок бракуется и на него выдается извещение о непригодности с указанием причин.

  • 5.2 Проверка сопротивления изоляции

Проверка проводится мегаомметром Ф 4101 с напряжением 100 В.

На блоках с питанием "минус 15 В и 15 В" снимают крышки для подключения к многополюсному зажиму на печатной плате.

Измеряют сопротивление изоляции между:

  • - соединенными вместе контактами "+" и многополюсного зажима на печатной плате блока и корпусом блока;

  • - контактом ОБЩИЙ многополюсного зажима на печатной плате блока и корпусом блока.

На блоках с номинальным напряжением питания 12 В и 24 В измеряют сопротивление изоляции между:

  • - соединенными вместе контактами "+" и соединителя ВЫХОД блока и корпусом блока;

  • - контактом ОБЩИЙ соединителя ВЫХОД блока и корпусом блока.

Отсчет показаний производится по истечении времени, за которое показания мегаомметра практически устанавливаются.

Если электрическое сопротивление изоляции меньше значения 20 МОм блок признается непригодным к применению, поверка не производится, блок бракуется и на него выдается извещение о непригодности с указанием причин.

  • 5.3 Опробование

Опробование проводят при наличии в блоке устройства встроенного контроля (устройство ВСК) проверкой на контролепригодность блока.

  • 5.3.1 Контроль исправности канала

Поверку проводят следующим образом:

На блоках с питанием "минус 15 В и 15 В" снимают крышку для возможности подключения к многополюсному зажиму на печатной плате блока.

Подключают измерительные приборы, блок, источники питания в соответствии со схемой подключения, приведенной в приложении А к настоящей МП.

Включают измерительные приборы (время прогрева не менее 40мин.) и источник питания.

При питании блока напряжением 12 В и 24 В постоянного тока устанавливают кодовые переключатели "V" и "А" на лицевой панели источника питания G1 в положения "12,00" и "0,200" и "24,00" и "0,200" соответственно.

При питании блока напряжением "минус 15 В и 15 В" постоянного тока устанавливают кодовые переключатели "V" и "А" на лицевой панели источников питания G1 и G2 в положения "15,00" и "0,200", соответственно.

Подключают мультиметр Р1 к соединителю блока ВЫХОД в соответствии с типом выходного сигнала поверяемого канала блока БС-16:

  • - напряжение постоянного тока (0,05 - 5,00) В (R1 =0; R2 = 10 кОм);

  • - постоянный ток (0,05 - 5,00) мА (R1 = 2,0 кОм; R2 = оо);

  • - постоянный ток (4 - 20) мА (R1 = 470 Ом; R2 = оо);

  • - переменный ток (0,05 - 5,00) мА либо (0,025 - 2,50) мА (R1 = 1,0 кОм; R2 = оо);

  • - напряжение переменного тока до 12 В включительно (амплитудное значение) (R1 = 0; R2 =10 кОм).

Далее подают на контакт соединителя блока ВЫХОД - Вкл.ВСК в зависимости от исполнения:

  • - минус (10,8 - 13,2) В;

  • - минус (18 - 36) В;

  • - напряжение постоянного тока от 1,0 до 12,0 В;

  • - либо замыкают контакт Вкл.ВСК с контактом ОБЩИЙ

и измеряют выходной сигнал блока.

Значения измеренных выходных сигналов блока должны находиться в пределах (85 ± 8,5) % от номинального значения выходного сигнала на диапазон измерения.

  • 5.3.2 Контроль работы устройства (УКД) для определения исправности вибропреобразователя

Неисправность вибропреобразователя (обрыв в блоке пьезоэлементов вибропреобразователя или в его жгуте) имитируют таким образом, что не подключают вибропреобразователь к блоку согласующему.

Выполняют операции по подключению блока, указанные в п.5.3.1 настоящей МП.

Измеряют, не производя дополнительных подключений внешних сигналов, выходной постоянный ток блока (1пост.) мультиметром Р1.

Значение измеренного выходного постоянного тока блока (1пост.) в зависимости от исполнения должно быть менее 2,0 мА.

Если измеренные значения постоянного тока не соответствуют указанному значению, блок признается непригодным к применению, поверка не производится, блок бракуется и на него выдается извещение о непригодности с указанием причин.

  • 5.4 Определение метрологических характеристик

    • 5.4.1 Определение номинального значения коэффициента преобразования на базовой частоте

Рассчитывают значение электрического заряда, Qbx., пКл, по формулам (1) - (6) на базовой частоте Fi = Ббаз. и верхней границе диапазона измерения параметра вибрации (в зависимости от исполнения):

  • - при измерении виброускорения

Qex.i = Ai • Кд,                                                 (1)

где:

Ai - амплитудное значение виброускорения, измеряемого в месте установки вибропреобразователя типа МВ, м/с2;

Кд - коэффициент преобразования вибропреобразователя МВ, пКл/м/с (в соответствии с паспортом на вибропреобразователь);

QBX.i = Аскз» 1,414»Кд,                                                     (2)

где:

Аскзл - среднее квадратическое значение виброускорения, измеряемого в месте установки вибропреобразователя типа МВ, м/с2;

Кд - коэффициент преобразования вибропреобразователя МВ, пКл/м/с (в соответствии с паспортом на вибропреобразователь);

  • - при измерении виброскорости:

QBX.i = 2л Fi..Vi. 10'3.Кд,                                              (3)

где:

л= 3,1416;

Fi. - частота входного сигнала, Гц;

Vi - амплитудное значение виброскорости, измеряемой в месте установки вибропреобразователя типа МВ, мм/с;

Кд - коэффициент преобразования вибропреобразователя МВ, пКл/м/с2 (в соответствии с паспортом на вибропреобразователь);

Qex.i = 2л Fi*VcK3.i •1,414*10’3*Кд,                        (4)

где:

л= 3,1416;

Fi - частота входного сигнала, Гц;

Ускзл - среднее квадратическое значение виброскорости, измеряемой

в месте установки вибропреобразователя типа МВ, мм/с;

Кд - коэффициент преобразования вибропреобразователя МВ, пКл/м/с (в соответствии с паспортом на вибропреобразователь);

Qex.i = 2л F..Vcp.i .1,414.1,11.10’3.Кд,                        (5)

где:

л= 3,1416;

Fi - частота входного сигнала, Гц;

Vcp.i - среднее значение виброскорости, измеряемой в месте установки вибропреобразователя типа МВ, мм/с;

Кд - коэффициент преобразования вибропреобразователя МВ, пКл/м/с2 (в соответствии с паспортом на вибропреобразователь);

- при измерении виброперемещения:

QBX.i = (2л F)2 . Si .10’3. Кд,                                               (6)

где:

л= 3,1416;

F - частота входного сигнала, Гц;

Si - амплитудное значение виброперемещения, измеряемого в месте установки вибропреобразователя типа МВ, мм;

Кд - коэффициент преобразования вибропреобразователя МВ, пКл/м/с2 (в соответствии с паспортом на вибропреобразователь).

Рассчитывают номинальное значение коэффициента преобразования на базовой частоте в зависимости от вида выходного сигнала по формулам (7) - (11), при этом, номинальное значение выходного сигнала (UnocT., 1пост. , 1пост., 1перем., UnepeM.) и значение входного электрического заряда (Qbx.) берут в соответствии с верхней границей диапазона измерения параметра вибрации (в зависимости от исполнения):

- по напряжению постоянного тока, Кином., мВ/пКл, UnocT.HOM

КиНОм.                 ■>

Qbx.

*

- по постоянному току в диапазоне (0,05 - 5,0) мА, Ki ном, мА/пКл

1пост. ном

(7)

.♦

НОМ.                 >

Qbx.

- по постоянному току в диапазоне (4,0 - 20) мА, KiHOM.., мА/пКл

НОМ.5

(8)

1пост.ном. - 4

К1ном.

(9)

Qbx.

где: 4,0 мА - нулевое значение выходного постоянного тока блока;

- по переменному току, Ki ном > мА/пКл (амплитудное значение)

1,414.1перем.Н0М.

Ki ном. =--------------------------------,                                        (Ю)

Qbx.

Диперем.Н0М

где:    1перем.НОм =-----------------, мА

R

Диперем.Н0М - значение падения напряжения переменного тока на резисторе R = 1 кОм

- по напряжению переменного тока, Ku ном_, мВ/пКл (амплитудное значение)

1,414. иперем.ном

Ku ном,                    ,                                                   (11)

Qbx.

где:

Qbx - значение входного электрического заряда на базовой частоте и верхней границе диапазона измерения параметра вибрации (в зависимости от исполнения), пКл.

  • 5.4.2 Определение отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения

    • 5.4.2.1 Производят подключение блоков:

На блоках с питанием "минус 15 В и 15 В" снимают крышки для возможности подключения к многополюсному зажиму на печатной плате блока.

Подключают измерительные приборы, блок, источники питания в соответствии со схемой подключения, приведенной в приложении Б настоящей МП.

Включают измерительные приборы (время прогрева не менее 40мин.) и источник питания.

Подключают мультиметр Р1 к контактам соединителя блока ВЫХОД в соответствии с типом выходного сигнала поверяемого блока БС-16 (см. схему подключения, приведенную в приложении Б настоящей МП).

  • 5.4.2.2 Определяют действительное значение коэффициента преобразования для каждого канала блока по формулам (12) - (16). Для этого измеряют мультиметром Р1 значение выходного сигнала (Лпост., 1пост. , 1пост., 1перем., Иперем.) на базовой частоте Ббаз. при выходном напряжении генератора UreH.i, соответствующем верхней границе диапазона измерения параметра вибрации (в зависимости от исполнения).

Значение выходного напряжения генератора G1 (UreH.i, мВ), соответствующее входному электрическому заряду (Qbx.), рассчитывают по формуле (18).

При этом значения входного электрического заряда (Qbx.) берут в соответствии с верхней границей диапазона измерения параметра вибрации (в зависимости от исполнения).

Значение электрического заряда, Qbx., пКл, рассчитывают по формулам (1) - (6) в зависимости от измеряемого параметра вибрации.

  • - по напряжению постоянного тока, Кидейств.» мВ/пКл,

UnocT.H3M

Кидейств.                »

Qbx.

  • - по постоянному току в диапазоне (0,05 - 5,0) мА, Ki действ.» мА/пКл

1пост. изм

К1 действ.                »

Qbx.

  • - по постоянному току в диапазоне (4,0 - 20) мА, К1действ, мА/пКл

(12)

(13)

1пост.изм - 4

К1действ. =-------------------

Qbx.

где: 4,0 мА - нулевое значение выходного постоянного тока блока;

(14)

- по переменному току, Ki действ.» мА/пКл (амплитудное значение)

1,414 • 1перем.изм.

К1 действ.

(15)

Qbx.

Диперем.изм

где:    1перем.изм =-----------------, мА

R

Диперем.изм - измеренное значение падения напряжения переменного тока на резисторе R = 1 кОм

- по напряжению переменного тока, Ku действ.» мВ/пКл (амплитудное значение)

1,414 • иперем.изм

Ku действ. =

(16)

Qbx.

где:

Qbx — значение входного электрического заряда на базовой частоте и верхней границе диапазона измерения параметра вибрации (в зависимости от исполнения), пКл.

Рассчитывают отклонение действительного значения коэффициента преобразования от номинального значения по формуле:

Кдейств. - Кном.

------------------------Ю0%, Кном.

(17)

где:

Кном. - номинальное значение коэффициента преобразования, рассчитанное по формулам (7) - (11).

Кдейств. - действительное значение коэффициента преобразования, рассчитанное по формулам (12) - (16) при действительном измеренном выходном сигнале.

Если вычисленные значения отклонения действительного значения коэффициента преобразования от номинального значения выходят за пределы ± 3,0 % блок признается непригодным к применению, поверка не производится, блок бракуется и на него выдается извещение о непригодности с указанием причин.

  • 5.4.3 Определение нелинейности амплитудной характеристики в диапазоне измерений

Производят подключение блоков в соответствии с п. 5.4.2.1 настоящей МП.

Устанавливают от генератора G2 базовой частотой Ббаз по частотомеру Р2 не менее пяти значений выходного напряжения UreH.i. по вольтметру РЗ, соответствующих выбранным для поверки точкам в диапазоне измерений параметра вибрации (не менее пяти значений, включая нижнюю и верхнюю границы диапазона). Выходные напряжения генератора G2, эквивалентны входным электрическим зарядам Qbxj. рассчитанным по формулам (1) - (6).

Значения выходных напряжений генератора G1 (UreH.i, мВ), соответствующие входным электрическим зарядам (Qex.i), рассчитывают по формуле

Qex.i »103

UreH.i =------------------------.щ,                                       (18)

2»1,414»Сэкв.

где:

QBX.i - значение входного электрического заряда, пКл;

Сэкв.= 1000 пФ - значение эквивалентной емкости на входе канала блока в схеме преобразователя входного сигнала;

m - коэффициент деления делителя напряжения генератора.

На каждом значении UreH.i измеряют мультиметром Р1 значение выходного сигнала.

По результатам измерений на каждом значении входного электрического заряда Qex.i рассчитывают коэффициент преобразования в зависимости от вида выходного сигнала по формулам:

  • - по напряжению постоянного тока, Кщ, мВ/пКл,

UnocT.i

Кщ =---------------,                                                     (19)

Qex.i

*

  • - по постоянному току в диапазоне (0,05 - 5,0) мА, Ki;, mA/пКл

*

1пост. i

Ki*i =--------------,                                                              (20)

Qex.i

  • - по постоянному току в диапазоне (4,0 - 20) мА, Kij, mA/пКл

InocT.i - 4

Kii =-----------------------,                                                       (21)

Qex.i

где: 4,0 мА - нулевое значение выходного постоянного тока блока;

  • - по переменному току, Ki i, мА/пКл

(амплитудное значение)

1,414 • InepeM.i

Ki~=----------------------,                                            (22)

QBX.i

AUnepeM.i

где:       InepeM.i =------------------

R1

AUnepeM.i - значение падения напряжения переменного тока на резисторе R1 = 1,0 кОм

  • - по напряжению переменного тока, Ku ;, мВ/пКл

1,414 • UnepeM.i

Ku>----------------------,                                    (23)

Qex.i

где:

Qex.i - значение входного электрического заряда на базовой частоте соответствующее выбранным для проверки точкам в диапазоне измерения параметра вибрации (в зависимости от исполнения), пКл.

По результатам расчетов К; по формулам (19) - (23) рассчитывают среднее значение коэффициента преобразования на базовой частоте Кер. по формуле:

N

Кер. =------------- (24)

N

где:

Kj - рассчитанное значение коэффициента преобразования на i-том значении входного электрического заряда в диапазоне измерений;

N - количество значений входного электрического заряда в диапазоне измерений.

Рассчитывают нелинейность амплитудной характеристики, Знел., %, по формуле:

К,-Кер.

Знел. =-----------------. 100.                                                (25)

Кер.

Если вычисленные значения нелинейности амплитудной характеристики выходят за пределы:

  • - ± (0,03 + 0,001 Апр./А;) • 100 % - в диапазоне амплитуд от Амин, до Апр./20;

  • - ± 3,0 % - в диапазоне амплитуд от Апр./20 до Апр, где:

Амин., Апр. - нижняя и верхняя граница диапазона измерения параметра вибрации, соответственно;

А; - текущее значение измеряемого параметра вибрации,

блок признается непригодным к применению, поверка не производится, блок бракуется и на него выдается извещение о непригодности с указанием причин.

  • 5.4.4 Определение основной относительной погрешности преобразования входного электрического заряда в выходной сигнал

    • 5.4.4.1 Определяют неравномерность амплитудно-частотной характеристики в диапазоне частот измеряемого параметра вибрации следующим образом:

Производят подключение блоков в соответствии с п. 5.4.2.1 настоящей МП.

Далее устанавливают последовательно не менее десяти значений частот F; (периодов Ti) по частотомеру Р2 и выходное напряжение генератора G2 значениями UreH.j по вольтметру РЗ; на каждой из фиксированных частот измеряют по мультиметру Р1 выходной сигнал блока в зависимости от исполнения.

Примечания:

  • 1 Два крайних значения частоты в диапазоне проверяемых частот соответствуют 1/2Fh (нижней) и 2Fb (верхней) границы диапазона частот, соответственно.

  • 2 На частотах менее 20 Гц значения выходного напряжения генератора G2 UreH.j устанавливают по вольтметру В7-43.

  • 3 Значения выходных напряжений UreH.j рассчитывают по формуле (18), при этом соответствующие им значения входных электрических зарядов, Qbx.j, рассчитаны по формулам (1 - 6) в соответствии с выбранными частотами для значения параметра вибрации, соответствующего середине диапазона измерений, для соответствующего исполнения блока.

По результатам измерений рассчитывают неравномерность амплитудно-частотной характеристики в диапазоне частот у, %, по формулам:

  • - для выходного сигнала 1пост. - (4 - 20) мА

A*i-4

у = ±(1-----------------).1ОО,                                 (26)

А*баз. - 4

где: A*i - значения выходного сигнала, измеренные на фиксированных частотах (Fi) по мультиметру РЗ;

А*баз. - значение выходного сигнала, измеренное на базовой частоте (F6a3.).

  • 4 - значение нулевого постоянного тока, мА.

  • - для выходного сигнала 1перем. - (0 - 5) мА либо (0,025 - 2,50) мА

ДЦперемл

у = ±(1--------------------).1ОО                                  (27)

Аибаз.

где: AUnepeM.i - значения падения напряжения переменного тока на резисторе 1 кОм, измеренные на фиксированных частотах (Fi) по мультиметру РЗ, мВ; Дибаз. - значение падения напряжения переменного тока на резисторе 1 кОм, измеренное на базовой частоте, мВ;

  • - для остальных выходных сигналов

A*i

у = ±(1---------------) • 100, (28)

А*баз.

Максимальное рассчитанное значение неравномерности амплитудно-частотной характеристики в диапазоне частот измеряемого параметра вибрации у в % используют при расчете значения основной относительной погрешности преобразования входного электрического заряда в выходной сигнал по методу п.5.4.4.2 настоящей МП.

  • 5.4.4.2 Определяют основную относительную погрешность преобразования входного электрического заряда в выходной сигнал следующим образом:

Основную относительную погрешность преобразования блока, Абс» % при доверительной вероятности 0,95, рассчитывают по результатам испытаний по п.п. 5.4.3 и 5.4.4.1 по формуле:

А£С=1,1л/а22,                                          (29)

где: А = ^8^2 , % - максимальное значение основной относительной погрешности преобразования электрического заряда в выходной сигнал в рабочих диапазонах амплитуд и частот;

бнел. - максимальное значение нелинейности амплитудной характеристики, %, рассчитанное по методу п.5.4.3 настоящей МП;

у - максимальное значение неравномерности амплитудно-частотной характеристики в диапазоне частот измеряемого параметра вибрации, %, рассчитанное по методу п.5.4.4.1 настоящей МП;

v = 0,5 А, % - нестабильность блока за время работы, %.

Результаты измерений и расчетов считаются положительными, если значения основной относительной погрешности преобразования электрического заряда в выходной сигнал не выходят за пределы:

  • - ± (0,04 + 0,001 Апр./А;) • 100 % - в диапазоне амплитуд от Амин, до Апр./20;

  • - ± 7,0 % - в диапазоне амплитуд от Апр./20 до Апр,

где Амин., Апр. - нижняя и верхняя граница диапазона измерения параметра вибрации, соответственно;

Aj - текущее значение измеряемого параметра вибрации,

Блок не соответствующий этому требованию признается непригодным к применению, поверка не производится, блок бракуется и на него выдается извещение о непригодности с указанием причин.

  • 5.4.5 Определение относительного затухания амплитудно-частотной характеристики встроенных фильтров за пределами рабочего диапазона частот

Поверку проводят одновременно с определением неравномерности амплитудно-частотной характеристики в диапазоне частот измеряемого параметра вибрации по методу п.5.4.4.1 настоящей МП.

По результатам измерений рассчитывают величину затухания амплитудно-частотной характеристики встроенных фильтров за пределами диапазона частот Кзат., дБ, по формулам:

  • - для выходного сигнала 1пост. - (4 - 20) мА

InOCT.FH - 4

Кзат.н = 201g------------------------- ,                                 (30)

InOCT.O,5FH - 4

где:

InocT.FH - значение выходного постоянного тока, измеренного на частоте, соответствующей нижнему пределу рабочего диапазона частот Fh, мА;

InocT.o,5FH - значение выходного постоянного тока, измеренного на частоте затухания 0,5Fh, мА;

4,0 мА - нулевое значение выходного постоянного тока блока;

InOCT.Fe - 4

K3aT.B = 201g------------------------- ,                                (31)

InOCT.2Fe - 4

где:

InocT.Fe - значение выходного постоянного тока, измеренного на частоте, соответствующей верхнему пределу рабочего диапазона частот Fb, мА;

InocT.2Fe - значение выходного постоянного тока, измеренного на частоте затухания 2Fb, мА;

4,0 мА - нулевое значение выходного постоянного тока блока;

  • - для остальных выходных сигнвлов

A*Fh

Кзат.н = 201g-------------- ,                                      (32)

A*0,5Fh

где A*Fh - значение выходного сигнала, измеренного на частоте, соответствующей нижнему пределу рабочего диапазона частот Fh;

A*o,5Fh - значение выходного сигнала, измеренного на частоте затухания 0,5Fh;

A*Fb

Кзат.в = 201g-------------- ,                                       (33)

A*2Fb

где A*Fb- значение выходного сигнала, измеренного на частоте, соответствующей верхнему пределу диапазона частот Fb;

A*2Fb - значение выходного сигнала, измеренного на частоте затухания 2Fb.

Результаты измерений считаются положительными, если вычисленные значения затухания амплитудно-частотной характеристики встроенных фильтров за пределами рабочего диапазона частот не менее 20 дБ/октаву.

Блок не соответствующий этому требованию признается непригодным к применению, поверка не производится, блок бракуется и на него выпускается извещение о непригодности с указанием причин.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Форма протокола поверки приведена в приложении В настоящей методики.

  • 6.2 Результаты поверки оформляются путем записи или отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку.

  • 6.3 В паспорт изделия вносится запись результатов и даты поверки.

  • 6.4 При положительных результатах поверки выдается свидетельство о поверке.

При отрицательных результатах блоки согласующие БС-16 к применению не допускаются и на них выдается извещение о непригодности с указанием причин.

Стр.2

Al

5

ВЫХОД

Цепь

+ Uinrr.

минус Цпит.

Общий провод

Вкл.ВСК

Выход канала 1

Выход канала 2

Выход канала 8

Цепь

1

1

1

1

Вход 1 ДВ1

ДВ1

1

1

Вход 2 ДВ1

3

Экран

4

Цепь

Вход ! ДВ2

1

Вход 2 ДВ2

3

Экран

4

•      •      •

•      •      •

•      •      •

•      •      •

•      •      •

ДВ8

Цепь

->

Вход 1 ДВ8

1

Вход 2 ДВ8

3

Экран

4

9 "г

Al

- блок согласующий БС-16

Gl, G2 ,G3 - источник питания постоянного тока Б5-44

Р1 - мультиметр HP Agilent 34401А

R1 - резистор С2-ЗЗН-0,25-470 Ом±Ю%-А-Г-В

(выходной сигнал - (4 - 20) мА постоянного тока)

(R1     - резистор С2-ЗЗН-0,25-2,ОкОм±Ю%-А-Г-В)

(выходной сигнал - (0 - 5) мА постоянного тока)

(R1      - резистор С2-29В-0,125-1,0к0м±0,05%-1,0-А)

(выходной сигнал - (0 - 5) мА либо (0 - 2,5) мА переменного тока) R2 - резистор С2-ЗЗН-0,25-10 кОм±10%-А-Г-В

(R2 - отсутствует)

(выходной сигнал - (0 - 5) В напряжение постоянного тока)

(выходной сигнал - до 12 В напряжение переменного тока)

Примечание -

Корпуса всех приборов должны быть соединены с зажимом " | "

- блок согласующий БС-16-

источник питания постоянного тока Б5-45

  • - генератор сигналов специальной формы Г6-26

  • - мультиметр Agilent 34401А

- конденсатор К 10-43а-МПО-2000 пФ±1%-В ОЖО.460.Ю7 ТУ

э

Rl(l) £Z3

К

Al

выход

Цепь

->

+ (18-36) В

минус (18 - 36 ) В

Общий провод

Общий провод

Выход канала 1

Выход канала 8

Вкл.ВСК минус (18 - 36 ) В

ДВ1

Цепь

Вход 1 ДВ1

1

Вход 2 ДВ1

3

Экран

4

ДВ9

Цепь

->

Вход 1 ДВ2

1

Вход 2 ДВ2

3

Экран

4

<-<-

’1

J

R1(U)

CZJ-

G2

"0

"   "180" 1ПГ "J."

<

> <

■ <

>  о—

  • - частотомер электронно-счетный 43-63/1

  • - вольтметр универсальный цифровой В7-65

  • - резистор С2-ЗЗН-0.25- 470 Ом±10%-А-Г-В

(при выходном сигнале (4-20) мА постоянного тока)

  • - резистор С2-ЗЗН-0,25- 2,0 кОм±Ю%-А-Г-В

(при выходном сигнале (0-5) мА постоянного тока)

  • - резистор С2-29В-0,125-1,0кОм±0,05%-1,0-А

(при выходном сигнале (0-5) мА или (0-2,5) мА переменного тока)

Rl(I)-0;Rl(U)  - резистор С2-ЗЗН-0,25-10 кОм±Ю%-А-Г-В

(при выходном сигнале (0-5) В постоянного тока и выходном сигнале до 12 В переменного тока)

Значения резисторов R2...R5 (С2-29В-0,125-...-±0,05%-1,0-А) в зависимости от коэффициента деления (т)

т

1

5

10

100

R2,R4

0

4,07

9,09

101

R3.R5

00

1,02

1,01

1,02

w

О Я > w и

I

Н* OS

Я

Я я о я в

Примечания.

1 - Элементы Cl, С2 должны бьгп»

и и

НН

§

смонтированы в металлическом,

Q

надежно заземленном корпусе.

я о

s

2 - Корпуса всех приборов должны быть

Я

И

соединены с зажимом

‘■и

я я

м

f *'            "

W

о

——

W

о

ПРИЛОЖЕНИЕ В

ПРОТОКОЛ №_______

Поверки блока согласующего БС-16-___ №__________

Дата поверки_________________________

Условия поверки:

температура окружающей среды, 0 С_____________

атмосферное давление, кПа______________________

относительная влажность, %______________________

Таблица В.1 - Образцовые средства поверки

Наименование и НТД

Тип

Заводской номер

Примечание

Результаты поверки приведены в таблицах В.2 - В5 настоящего приложения.

Таблица В.2 - Внешний осмотр (п.5.1 методики поверки )

Проверка сопротивления изоляции (п.5.2 методики поверки)

Блок согласующий БС-16-__

Внешний осмотр (соответствие)

Сопротивление изоляции, МОм

Измеренное

Допускаемое

не менее 20

Таблицы В.З - Опробование (п.5.3 методики поверки)

Блок согласующий БС-16-

Вид включения ВСК

Показания измерительного прибора на контактах соединителя ВЫХОД

Ка

нал

Контакт

Измеряемый выходной сигнал

Измеренное значение

Допускаемое значение

1

2

3

4

5

6

7

8

9

Таблица В4 Определение метрологических характеристик (п.5.4 МП)

  • - Определение номинального значения коэффициента преобразования на базовой частоте (п.5.4.1 МП)

  • - Определение отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения (п.5.4.2 МП)

  • - Определение нелинейности амплитудной характеристики (п.5.4.3 МП)

    Блок согласующий БС-16-

    Измеояемые паоаметоы вибраиии                                                  (G.     V.      S)

    («м/с2», «мм/с». «мкм») (Ампл.. Cd.. С.К.З)

    Значения измеряемого параметра

    V (или VCK3, Vcp, S или G)

    Значения напряжения генератора, иген.,мВ (коэфф.дел)

    (_J

    (J

    ()

    (—)

    ()

    Знамени частоты

    е

    Гц

    F6a3.

    Канал

    Контакт

    Выходной сигнал, пропорциональный измеряемому параметру вибрации, мВ или мА

    1

    2

    3

    4

    5

    6

    7

    8

    9

    Канал

    Контакт

    Значения входного электрического заряда, Qex.i, пКл, (п.5.4.1 МП)

    1

    2

    3

    4

    5

    6

    7

    8

    9

    Канал

    Контакт

    Номинальное значение коэффициента преобразования, Кном., мВ/пКл или мА/пКл (п.5.4.1 МП)

    Действительное значение коэффициента преобразования, Кдейств., мВ/пКл или мА/пКл (п.5.4.2 МП)

    Отклонение действительно-ого значения коэффициента преобразования от номинального значения,

    8, %, (п.5.4.2 МП)

    1

    2

    3

    4

    5

    6

    7

    8

    9

    Канал

    Контакт

    Нелинейность амплитудной характеристики,

    Знел.. %> (п.5.4.3 МП)

    1

    2

    3

    4

    5

    6

    7

    8

    9

Таблица В5 Определение метрологических характеристик п.5.4 МП)

  • - Определение основной относительной погрешности преобразования входного электрического заряда в выходной сигнал (п.5.4.4 МП)

  • - Определение относительного затухания амплитудно-частотной характе

ристики встроенных фильтров за пределами рабочего диапазона частот (п.5.4.5 МП)

Частота, Fi, Гц

Значения напряжения генератора, UreH.i, мВ (коэфф.дел.)

О

О

CJ

о

о

о

о

О

о

Частота, Ббаз., Гц

Канал

Контакт

Неравномерности амплитудно-частоп диапазоне частот у, %, (п.5.4.4.1 Ml

аой характеристики в

1)

1

-

-

2

3

4

5

6

7

8

9

Канал

Контакт

Основная относительная погрешность преобразования входного электрического заряда в выходной сигнал Две, %, (п.5.4.4. МП)

1

2

3

4

5

6

7

8

9

Канал

Контакт

Относительное затухание амплитудно-частотной характеристики встроенных фильтров за пределами рабочего диапазона частот, Кзат., дБ, (п.5.4.5 МП)

1

2

3

4

5

6

7

8

9

Заключение по результатам поверки:

Блок согласующий БС-16-___ №_____________

(соответствует ТУ, не соответствует ТУ)

(пригоден для дальнейшей эксплуатации, не пригоден)

Поверку проводил:

должность)              (подпись)            (расшифровка подписи)

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего листов (страниц) вдокум.

Номер докум.

Входящий N сопрово-дительского докумен. и дата

Поди.

Дата

измененных

замененных

новых

изъятых

Стр.28

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
