Методика поверки «Государственная система обеспечения единства измерений РЕЗЕРВУАР СТАЛЬНОЙ ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ ТЕПЛОИЗОЛИРОВАННЫЙ РВС-3000» (МП 1247-7-2020)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ им. ДИ. МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

развитию

Тайбинекий

ктября 2020 г.

Государственная система обеспечения единства измерений

РЕЗЕРВУАР СТАЛЬНОЙ ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ ТЕПЛОИЗОЛИРОВАННЫЙ РВС-3000

Методика поверки

МП 1247-7-2020

Начальник/ЙИО-7

Казань 2020 г.

СОДЕРЖАНИЕ

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Требования к организации проведения поверки

• 5 Метод поверки

• 6 Операции поверки

• 7 Средства поверки

• 8 Требования к квалификации поверителей и требования безопасности

• 9 Условия поверки и показатели точности измерений

• 10 Подготовка к поверке

• 11 Проведение поверки

  • 11.1 Внешний осмотр

  • 11.2 Измерение базовой высоты резервуара

  • 11.3 Сканирование внутренней полости резервуара

  • 11.4 Измерения прочих параметров резервуара

• 12 Обработка результатов измерений и составление градуировочной таблицы

  • 12.1 Обработка результатов измерений

  • 12.2 Составление градуировочной таблицы резервуара

• 13 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000. Методика поверки МП 1247-7-2020

Настоящая методика поверки распространяется на резервуар стальной вертикальный цилиндрический теплоизолированный (далее - резервуар) номинальной вместимостью 3000 м³ (РВС-3000 с заводским номером 6 расположен по адресу: Мурманская область, г. Кировск, промплощадка АНОФ-2, участок мазутного хозяйства ГСМ 2) принадлежащий Кировскому филиалу Акционерного общества «Апатит» и предназначенный для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

В настоящей методике использованы ссылки на следующие стандарты:

В настоящем методике применяют следующие термины с соответствующими определениями:

• 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема нефтепродуктов.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефтепродукта в нем.

• 3.3 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

• 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

• 3.12 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя раздаточное устройство.

• 3.13 высота «мертвой» полости Н_мп: Расстояние по вертикали отточки начала отсчета до нижнего среза раздаточного устройства.

• 3.14 сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.

• 3.15 станция: Точка стояния лазерного сканера во время проведения измерений.

• 3.16 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудовании.

• 3.17 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

• 3.18 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

• 3.19 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ -по ГОСТ 19781.

• 3.20 скан: Визуализированное трехмерное изображение облака точек.

• 3.21 управляющая программа: Системная программа, реализующая набор функций управления, в который включают управление ресурсами и взаимодействием с внешней средой системы обработки информации, восстановление работы системы после проявления неисправностей в технических средствах - по ГОСТ 19781.

• 3.22 ЗО-моделирование: Построение трехмерной модели объекта, по объединенному («сшитому») облаку точек специализированным программным обеспечением.

• 3.23 тень: Не отсканированная область танка, возникающая при перекрытии луча сканера внутренними деталями и другими объектами.

• 4.1 Поверку резервуара осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица или индивидуальные предприниматели.

• 4.2 Устанавливают следующие виды поверок резервуара:

• - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

• - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуара проводят после их гидравлических испытаний.

• 4.3 Допускается дистанционный режим выполнения работ по поверке резервуара с привлечением сторонней организации, соответствующей требованиям пункта 8.2, для сканирования резервуара в соответствии с данной методикой, с последующей обработкой и выдачей результатов поверки специалистами ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева».

• 4.4 Интервал между поверками - 5 лет.

• 5.1 Поверку резервуара проводят геометрическим методом с применением лазерной координатно-сканирующей системы (далее - сканер).

• 5.2 При геометрическом методе поверки вместимость резервуара определяют на основании вычисленного объема ЗО-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

6.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции указанные в таблице 1.

Таблица 1

При проведении поверки резервуаров должны применятся следующие основные и вспомогательные средства поверки.

• 7.1 Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 30 м по ГОСТ 7502.

• 7.2 Сканер с верхним значением диапазона измерений не менее 20 м и пределами допускаемой абсолютной погрешности во всем диапазоне измерений не более ± 2 мм,

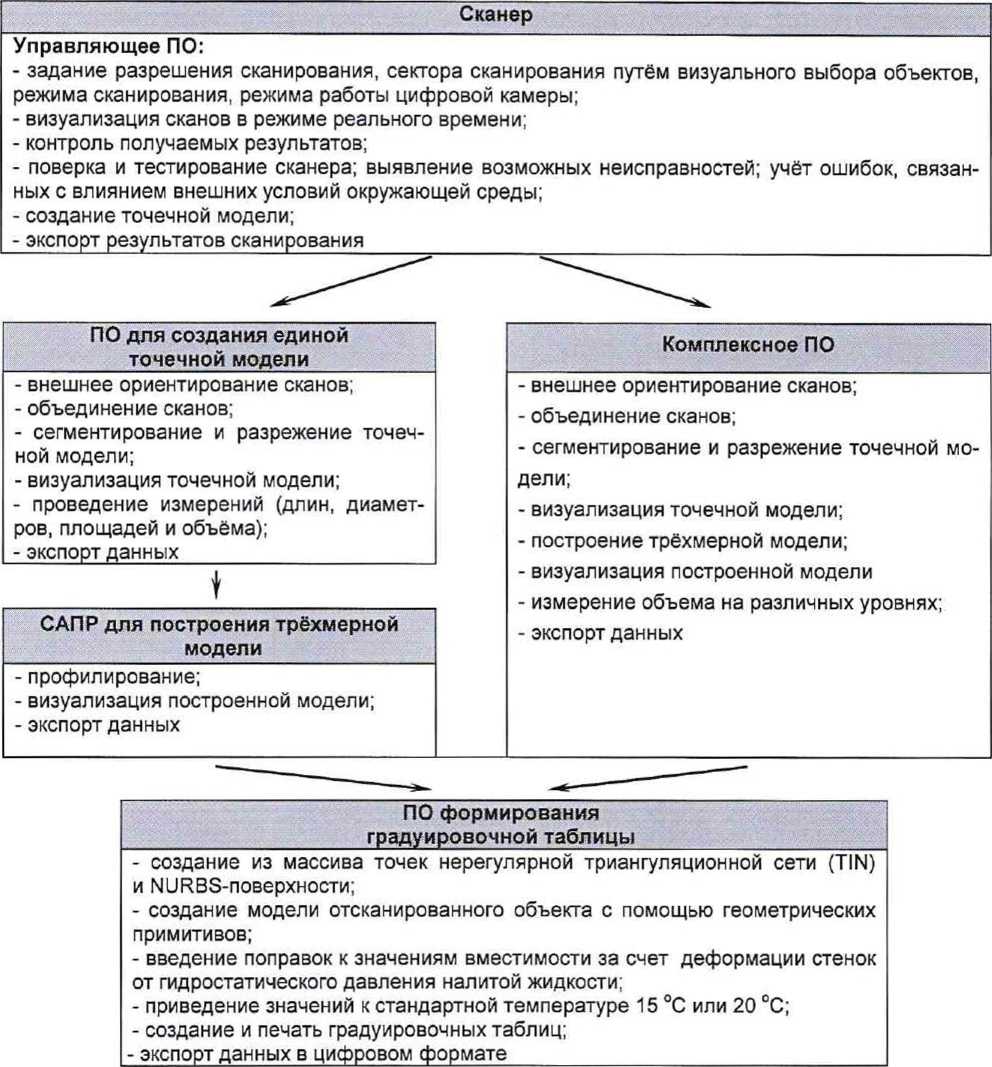

Применяемое ПО - 3DReshaper или аналогичное программное обеспечение [1].

• 7.3 Вспомогательные средства:

• - термометр (пирометр) инфракрасный с диапазоном измерений температуры поверхности от минус 10 °C до плюс 50 °C, с пределами допускаемой абсолютной погрешности ± 2 °C;

• - анализатор-течеискатель типа АНТ-ЗМ;

• - марки, листы формата А4 с контрастным изображением (рис. 1).



Рисунок 1 - Пример изображения марки.

• 7.4 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

• 7.5 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

• 8.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.

• 8.2 При проведении поверки резервуара в дистанционном режиме поверку проводит специалист ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева», прошедший обучение на курсах повышения квалификации, с привлечением к выполнению операций данной методики поверки лиц прошедших курсы повышения квалификации по программе ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».

• 8.3 К проведению работ допускаются лица, изучившие настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

• 8.4 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

• 8.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

• 8.6 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

• 8.7 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

• 9.1 При проведении первичной поверки соблюдают следующие условия.

  • 9.1.1 Температура окружающего воздуха:..............................от -5 °C до +35 °C.

  • 9.1.2 Атмосферное давление...............................................от 84,0 до 106,7 кПа.

  • 9.1.3 Допуск к производству работ осуществляется по наряду-допуску организации

- владельца резервуара.

• 9.1.4 Резервуар при поверке должен быть порожним.

• 9.1.5 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

• 9.2 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

• 9.3 При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах: ± 0,20 %.

При подготовке к поверке проводят следующие работы:

• 10.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

• 10.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

• 10.3 В сервисном ПО сканера формируют файл проекта записи данных.

• 10.4 Измеряют параметры окружающего воздуха.

• 10.5 Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

• 10.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

• 11 ПРОВЕДЕНИЕ ПОВЕРКИ

• 11.1.1 При внешнем осмотре резервуара проверяют:

• - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - исправность лестниц и перил;

• - чистоту внутренней поверхности резервуара.

• 11.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

• 11.1.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней марку.

• 11.2.1 Базовую высоту Н_б измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Результаты измерений Н_б вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0,1 %, устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

При проведении сканирования внутренней полости резервуара проводят следующие операции.

• 11.3.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

Прибор горизонтируют с применением трегера с дальнейшим контролем электронным встроенным уровнем (при наличии).

• 11.3.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее трех.

Схема размещения станций должна обеспечить видимость с каждой станции марки (рисунок А.2).

• 11.3.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

• 11.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости.

• 11.4.1 Вносят значение плотности р^, кг/м³, жидкости, для хранения которой предназначен резервуар (таблица Б.2).

• 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

• 12.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

• 12.1.3 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

• 12.2.1 Градуировочную таблицу составляют, с шагом ДН_И = 1 см или шагом ДН_И = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Н_мп) и до предельного уровня н_пр , равного суммарной высоте поясов резервуара.

• 12.2.2 Вместимость резервуара, соответствующую уровню жидкости Н, V (/7), вычисляют:

• - при приведении к стандартной температуре 15 °C - по формуле (Д.З);

• - при приведении к стандартной температуре 20 °C - по формуле (Д.4).

Примечания

• 1 Значение температуры, к которой приведены данные градуировочной таблицы, согласовываются с Заказчиком;

• 2 Значение температуры указано на титульном листе градуировочной таблицы.

• 12.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 12.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня /7_МП, соответствующего высоте «мертвой» полости.

• 12.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 12.2.6 Обработку результатов измерений проводят с помощью программного обеспечения.

• 12.2.7 Результаты измерений должны быть оформлены протоколом, форма которого приведена в приложении Е, который является исходным документом для расчета градуировочной таблицы.

• 13.1 При положительных результатах поверки резервуара оформляют свидетельство о поверке.

• 13.2 К свидетельству о поверке прикладывают градуировочную таблицу с протоколом измерений.

• 13.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Градуировочную таблицу подписывает поверитель.

• 13.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

• 13.5 Отрицательные результаты поверки резервуара оформляются согласно приказу Минпромторга России от 2 июля 2015 г. № 1815.

(справочное)

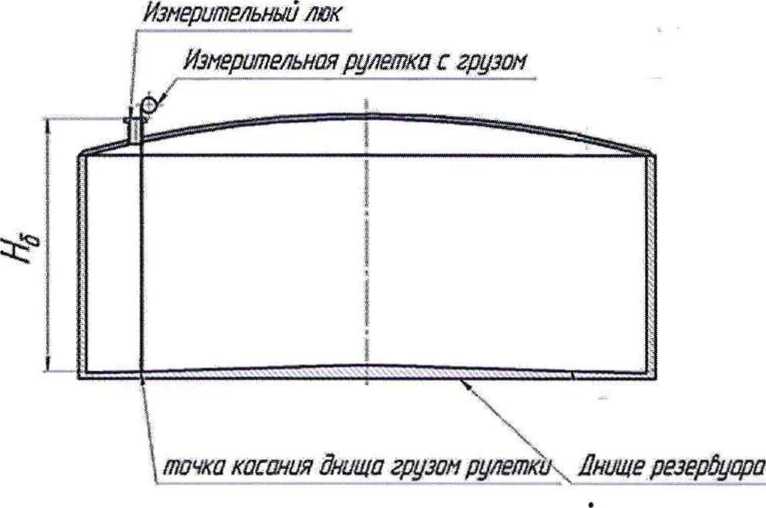

Рисунок А. 1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

1 - внутренняя полость резервуара; 2 - точка установки марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки

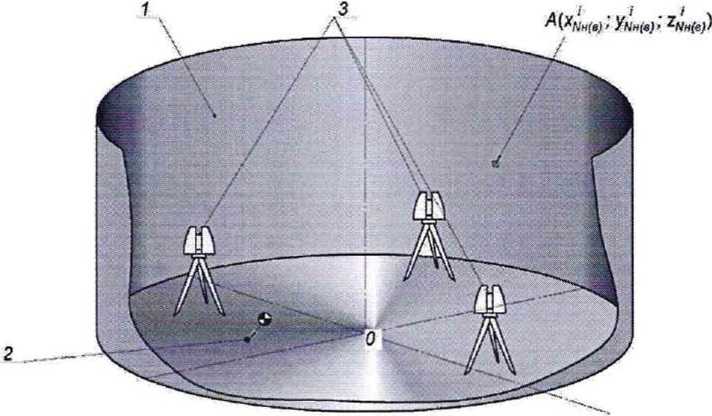

Рисунок А.2 - Схема сканирования внутренней полости резервуара

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1 - Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2- Условия проведения измерений и параметры резервуара

Таблица Б.З- Базовая высота резервуара                   В миллиметрах

Должность

Подпись Инициалы, фамилия

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица!                                        В миллиметрах

Относительное изменение базовой высоты резервуара 8_б , %, вычисляют по формуле

•100, где значения величин (Н_б)_к, (/-/_б)_п, приведены в 1-й, 2-й графах.

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись            инициалы, фамилия

подпись            инициалы, фамилия

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы¹

Приложение к свидетельству

о поверке Ns_____________

УТВЕРЖДАЮ

«____»_________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА №

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-      №

Организация________________________________________________

Данные соответствуют стандартной температуре 15 °C (20 °C)

(ненужное удалить)

Погрешность определения вместимости:

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара²’

Лист___из_______

Организация______________________

Резервуар №_____________________

Место расположения_______________

Таблица Г.1 - Посантиметровая вместимость резервуара

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

Таблица Д.1

продолжение таблицы Д. 1

САПР/ЗЭ эскиз/сплайны на поясах резервуара или ПО формирования градуировочной таблицы

САПР/ЗО модель или ПО формирования градуировочной таблицы

■.точка касания днища грузом рулетки

.плоскость А

окончание таблицы Д.1

Д.2.1 Поправку к вместимости резервуара за счет гидростатического давления столба налитой жидкости Д\/_гпри наполнении к-го пояса вычисляют по формуле

где Н^,   - высота уровня и толщина стенки первого пояса;

Н_к, 5^/- высота уровня и толщина к-го вышестоящего пояса;

к - номер наполненного пояса;

Д₂ ~ постоянный коэффициент для поверяемого резервуара, вычисляемый по формуле

Рж.х ' 9' rcOf ~ у1 + И

4-10¹²Е

где g - ускорение свободного падения, м/с² (д = 9,8066 м/с²);

Рж.х “ плотность хранимой жидкости, (графа 3 таблица Б.5);

Ц - внутренний диаметр 1-го пояса, значение принимаемое по таблице Е.1, графа 4, мм;

Е- модуль упругости материала, Па, (для стали Е = 2,1 • 10¹¹ Па).

Д.3.1 Вместимость резервуара У(Н) , приведенную:

• - к стандартной температуре 15 °C вычисляют по формуле

V(H)' = I/₍[1 +2^(15-^)];                                   (Д.3)

• - к стандартной температуре 20 °C вычисляют по формуле

l/(H)'=V,[l ₊ 2a_CT(20-(_CT)J,                                      (Д.4)

где (_ст - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

^аст “ коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 • 10’⁶1/°С.

ПРИЛОЖЕНИЕ Е (справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ обработки результатов измерений

Е.1 Вычисление параметров резервуара

По построенной 30-модели измеряют следующие параметры, приведенные в таблице Е.1.

Таблица Е.1- Вычисление параметров резервуара

Вычисление провел

(должность)       (подпись) (расшифровка)

«___»________20_ г.

БИБЛИОГРАФИЯ

[1] Сканер лазерный Leica RTC360, реестр утвержденных средств измерений ФИФОЕИ № 74358-19

[21

^{1 J} Гигиенические нормативы Предельно допустимые концентрации (ПДК) вредных ГН 2.2.5.1313-03           веществ в воздухе рабочей зоны

[31

^{1 J} Руководящий документ Положение о порядке подготовки и аттестации работни-РД 03-20-2007             ков организаций, поднадзорных Федеральной службе по

экологическому, технологическому и атомному надзору, утвержденное приказом Федеральной службой по экологическому, технологическому и атомному надзору от 29 января 2007 № 37

Страница 25 из 25

¹

Форма титульного листа не подлежит изменению

²

’ Форма градуировочной таблицы не подлежит изменению
