Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС»

ДЕЛИТЕЛИ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА ЭКСТРАТЕСТЕР

Методика поверки

МП 206.1-094-2018

г. Москва

2018

Настоящая методика поверки распространяется на делители напряжения постоянного тока Экстратестер (далее по тексту - делители), изготавливаемые АО «Тестрон», г. Санкт-Петербург, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляются делители, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации РЭ;

  • - паспорт;

  • - методика поверки.

Интервал между поверками - 2 года.

Периодическая поверка делителей в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца делителей, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке делителей.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСП. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Проверка относительной основной погрешности коэффициента масштабного преобразования

8.3

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Делитель напряжения (для модификации Экстратестер-250/Э)

от 5 до 250 кВ

±0,1 %

ДН-500

1

8.3

Делитель напряжения

(для остальных модификаций)

от 5 до 250 кВ

±0,3 %

ДН-500 или Экст-ратестер-250/Э

1

8.3

Вольтметр постоянного тока

от 0,001 до 100В

±0,01 %

В7-78/1

2

8.3

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке или калибровке, или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка приборов должна проводиться в нормальных условиях согласно ГОСТ 22261:

  • • температура окружающей среды, °C

    от 15 до 25; от 84 до 106;

    от 30 до 80.

  • • атмосферное давление, кПа

  • • относительная влажность воздуха, %

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 или 380 В. Допускаемое отклонение от нормального значения при поверке ± 11 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на приборы и входящие в их комплект компоненты.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого делителя следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность делителя.

При несоответствии по вышеперечисленным позициям делитель бракуется и направляется в ремонт.

8.2 Опробование
  • 8.2.1 При проведении поверки с помощью делителя ДН-500 соберите схему, приведенную на рисунке 1, а при проведении поверки с помощью делителя Экстратестер-250/Э соберите схему, приведенную на рисунке 2. Включите приборы и дайте им прогреться. Перед проведением поверки с помощью делителя Экстратестер-250/Э необходимо установить разъем-заглушку (см. рисунок 2).

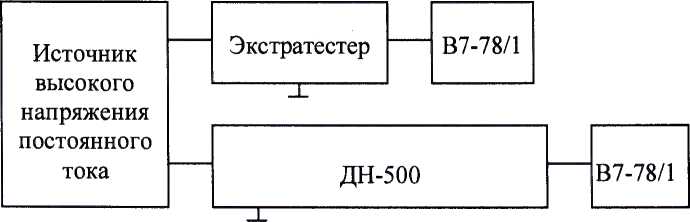

Рисунок 1 - Схема проведения проверки с помощью ДН-500

Разъем-заглушка

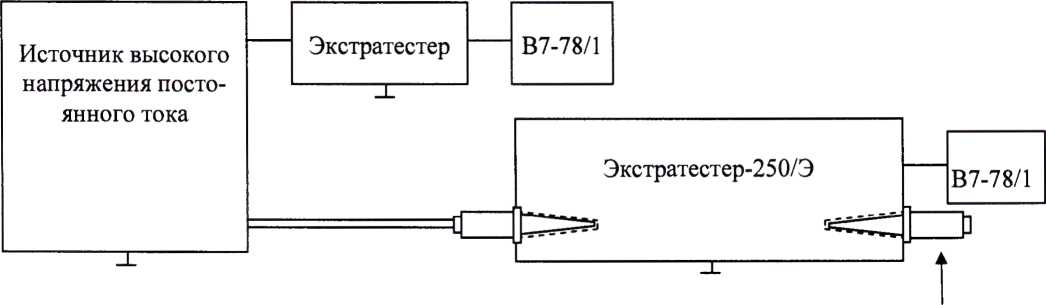

Рисунок 2 - Схема проведения проверки с помощью Экстратестер-250/Э

  • 8.2.2 Подайте с источника высокого напряжения постоянного тока значение напряжения 5 кВ.

  • 8.2.3 Произведите измерение напряжения эталонным и поверяемым оборудованием.

  • 8.2.4 Результаты измерений считаются удовлетворительными, если на выходе поверяемого делителя есть напряжение, равное 0,005 В с погрешностью ±3 %.

8.3 Проверка относительной основной погрешности коэффициента масштабного преобразования
  • 8.3.1 При проведении поверки с помощью делителя ДН-500 соберите схему, приведенную на рисунке 1, а при проведении поверки с помощью делителя Экстратестер-250/Э соберите схему, приведенную на рисунке 2.

  • 8.3.2 Подайте от источника высокого напряжения минимальное значение напряжения постоянного тока для поверяемой модификации в соответствии с таблицей 3 и произведите измерения. Результаты занесите в таблицу 3.

  • 8.3.3 Произведите измерения по п. 8.3.2, подавая последовательно от источника высокого напряжения на поверяемый делитель значения напряжения постоянного тока в соответствии с таблицей 3 и произведите измерения. Результаты занесите в таблицу 3.

    Таблица 3 - Результаты измерений напряжения постоянного тока

    и, кВ

    Uo, кВ

    Ux,kB

    5Мк, %

    Допустимый предел 5Мк, %

    5

    ±0,25 (для модификации Экстратес-тер-250/Э)

    ±1,0 (для остальных модификаций)

    0,1’Uhom

    0,5-UHOM

    1,0'Uhom

    Где:

    Uhom - номинальное значение напряжения для поверяемой модификации делителя;

Uo - показания на выходе эталонного делителя, умноженное на его коэффициент масштабного преобразования;

Ux - показания на выходе поверяемого делителя, умноженное на его коэффициент масштабного преобразования;

5Мк - погрешность измерений коэффициента масштабного преобразования, вычисленная по формуле: 5Mk=100-(Ux - Uo)/Uo.

  • 8.3.4 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений не превышают пределов, указанных в таблице 3.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки выдается свидетельство о поверке.

  • 9.2 При отрицательных результатах поверки делитель бракуется и не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

С.Ю. Рогожин

А.В. Леонов
