Инструкция «ГСИ. Система измерительная "Каскад-П1"» (МП Каскад-П1)

Заместитель генерального директора - директор исследовательского центра «Авиационные двигатели» ФГУП «ЦИАМ им.ТГИ. Баранова»

//  /7

В.Г. Марков

Государственная система обеспечения единства измерений

ИНСТРУКЦИЯ

СИСТЕМА ИЗМЕРИТЕЛЬНАЯ «Каскад-П1»

Методика поверки

МП Каскад-П1

2020 г.

СОДЕРЖАНИЕ

• 1  СПОСОБЫ ПОВЕРКИ И НОРМИРОВАНИЯ MX

• 2  ОПЕРАЦИИ ПОВЕРКИ

• 3  СРЕДСТВА ПОВЕРКИ

• 4  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6  УСЛОВИЯ ПОВЕРКИ

• 7  ПОДГОТОВКА К ПОВЕРКЕ

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

• 9  ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИНЯТЫЕ СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ИС-П1              система измерительная «Каскад-П1»

ВП           -    верхний предел диапазона измерений или нормированного

значения измеряемого параметра

ГТД          -     газотурбинный двигатель

ДИ           -     диапазон измерений ИК, в пределах которого устанавлива

ются контрольные точки (меры), для которых определяются значения метрологических характеристик и в которых выполняется их оценка на соответствие нормированным пределам допускаемой погрешности измерений

ИК           -    измерительный канал (каналы)

КТ           -     контрольная точка диапазона измерений (ДИ), в которой

устанавливается (задается) номинальное действительное значение измеряемой величины, принимаемое за истинное, при проведении экспериментальных исследований поверяемого ИК

МП	-	методика поверки
MX	-	метрологические характеристики
нп	-	нижний предел диапазона измерений
ПК	-	персональный компьютер
по	-	программное обеспечение
пип	-	первичный измерительный преобразователь (датчик)
СИ	-	средства измерений
СП	-	средства поверки (эталон) СИ или средства проверки техни-
	ческих характеристик СИ
ТПР	-	турбинный преобразователь расхода

ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки (МП) разработана в соответствии с требованиями РМГ 51-2002, приказом Минпромторга №1815 от 02.07.2015 г. и устанавливает порядок, методы и средства проведения первичной и периодических поверок измерительных каналов (ИК) системы измерительной «Каскад-П1» (далее по тексту - система. ИС-П1), предназначенной для измерений параметров технологических процессов стендовых испытаний газотурбинных двигателей (ГТД) ПС-90А, ПС-90А1, ПС-90А76, ПС-90А2, ПД-14 и их модификаций на стенде загородной испытательной станции АО «ОДК-Пермские моторы».

ИС-П1 является многоканальной измерительной системой, отнесенной в установленном порядке к средствам измерений, и подлежит государственному регулированию обеспечения единства измерений на всех этапах жизненного цикла, включая эксплуатацию.

Функционально ИС-П1 включает в себя следующие измерительные каналы (ИК):

• - ИК силы от тяги двигателя;

• - ИК расходов массового и объемного;

• - ИК частоты переменного тока, соответствующие частоте вращения роторов;

• - ИК абсолютных, избыточных и разности давлений газообразных и жидких сред;

• - ИК температуры газообразных сред с ПИП термоэлектрического типа ТХА (К);

• - ИК температуры жидких и газообразных сред с ПИП терморезистивного типа (термометров сопротивления);

• - ИК температура атмосферного воздуха;

• - ИК относительной влажности атмосферного воздуха:

• - ИК виброскорости корпуса ГТД;

• - ИК напряжения и силы постоянного тока;

• - ИК напряжения, частоты и силы переменного трехфазного тока.

Допускается возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средств измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками - 1 год.

Способы поверки

Настоящая МП устанавливает комплектный и поэлементный способы поверки ИК.

Нормирование MX

• 1.1.1 Номенклатура MX ИК, определяемых по данной МП, установлена в соответствии с ГОСТ 8.009-84

• 1.1.2 Оценка и форма представления погрешностей - по МИ 1317-2004.

• 1.1.3 Методы определения MX ИК при поверке комплектным способом -по ГОСТ 8.207-76 и ОСТ 1 00487-83.

Нормирование поверки:

- количество КТ на ДИ - по МИ 2440-97.

Перечень операций поверки

2.1.1 Перечень операций, которые должны проводиться при поверке ИС-П1, приведен в таблице 2.1.

Таблица 2.1 - Перечень операций поверки

Наименование операции	Номер пункта документа по поверке	Проведение операции при
		первичной поверке	периодической поверке
1	2	3	4
1 Внешний осмотр	8.1	+	+
2 Опробование	8.2	+	+
3 Определение метрологических характеристик ПК:	8.3	+	+
3.1 Определение погрешности ИК силы от тяги двигателя;	8.4	+	+
3.2 Определение погрешностей ИК расходов массового и объемного;	8.5	+	+
3.3 Определение погрешностей ИК частоты переменного тока, соответствующей частоте вращения роторов;	8.6	+	+

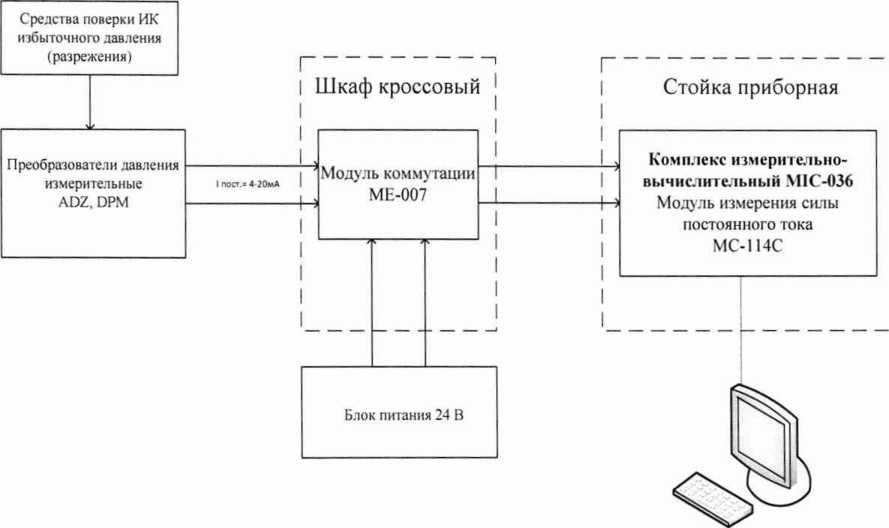

3.4 Определение погрешностей ИК абсолютных, избыточных и разности давлений газообразных и жидких сред;	8.7	+	+
3.5 Определение погрешностей ИК температуры газообразных сред с ПИП термоэлектрического типа ТХА (К), TXK(L);	8.8	+	+
3.6 Определение погрешностей ИК температуры жидких и газообразных сред с ПИП терморезистивного типа (термометров сопротивления);	8.9	+	+
3.6 Определение погрешностей ИК температуры и влажности атмосферного воздуха;	8.10	+	+
3.7 Определение погрешностей ИК виброскорости корпуса ГТД;	8.11	+	+
3.8 Определение погрешностей ИК напряжения и силы постоянного тока;	8.12	+	+
3.9 Определение погрешностей ИК напряжения переменного тока генератора;	8.13	+	+
3.10 Определение погрешностей ИК силы переменного трехфазного тока генератора;	8.14	+	+
3.11 Определение погрешностей ИК частоты переменного трехфазного тока генератора.	8.15	+	+
4. Оформление результатов поверки	9	+	+

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, приведенные в Таблица 3.1.

Таблица 3.1 - Перечень средств поверки

Ссылка на номер раздела МП	Наименование и тип (условное обозначение) основных или вспомогательных СП, обозначение нормативного документа, регламентирующего технические требования, основные и (или) метрологические и характеристики СП
1	2
8.5; 8.8; 8.10; 8.12; 8.14	Калибратор электрических сигналов ИКСУ-260: -    диапазон измерений напряжения постоянного тока от минус 10 до 100 мВ, пределы допускаемой абсолютной погрешности ±3 мкВ; -    диапазон воспроизведения напряжения постоянного тока от минус 10 до 100 мВ, пределы допускаемой абсолютной погрешности ±3 мкВ; -    диапазон измерений сопротивления постоянному току от 0 до 320 Ом, пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току ±0,01 Ом; -    диапазон воспроизведения сопротивления постоянному току от 0 до 320 Ом, пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному току ±0,015 Ом; -    диапазон измерений силы постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности измерений силы постоянного тока ±1 мкА; -    диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока ±1мкА
8.5; 8.6; 8.15	Генератор сигналов низкочастотный прецизионный ГЗ-110: диапазон воспроизведения частоты от 0,01 мкГц до 2 МГц, пределы допускаемой относительной погрешности воспроизведения частоты ±3 1 О*7
8.7	Задатчик разрежения Метран-503 Воздух: диапазон воспроизведения давления от минус 0,8 кПа до минус 63 кПа, класс точности 0,05
8.7	Задатчик избыточного давления грузопоршневой Воздух-2,5: диапазон воспроизведения избыточного давления от 2,5 до 250 кПа, класс точности 0,05
8.7	Манометр грузопоршневой МП-6: диапазон воспроизведения избыточного давления от 0,04 до 0.6 МПа, класс точности 0,05
8.7	Манометр грузопоршневой МП-60: диапазон воспроизведения избыточного давления от 0,02 до 6,0 МПа, класс точности 0,05
8.7	Манометр грузопоршневой МП-600: диапазон воспроизведения избыточного давления от 0,2 до 60,0 МПа, класс точности 0,05
8.9	Магазин сопротивлений Р4831: диапазон воспроизведения электрического сопротивления от 0,021 до 111111,1 Ом, класс точности 0,02
8.13	Калибратор многофункциональный Transmille 3041: диапазон воспроизведения частоты от 10 до 500 000 Гц, напряжения от 0 до 1020 В, класс точности 0,04
8.4	Динамометр эталонный 2-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений (ГСП) (Датчик силоизмерительный тензорезисторный Zemic (с терминалом)).

При проведении поверки допускается применение других эталонных средств измерений, удовлетворяющие по точности и диапазону воспроизведения или измерений требованиям настоящей методики.

Используемые средства поверки должны иметь действующее свидетельство об аттестации этанона и/или действующее свидетельство о поверке (с учетом требований поверочных схем).

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему и. входящие в её состав аппаратные и программные средства, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую методику и, имеющие достаточную квалификацию.

Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2017, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование. Любые подключения приборов проводить только при отключенном напряжении питания системы.

Кроме того, необходимо соблюдать следующие требования:

• -   к работе по выполнению поверки (калибровки) допускаются лица не моложе 18 лет, прошедшие аттестацию по технике безопасности и промышленной санитарии, ознакомленные с эксплуатационной документацией на систему, с инструкцией по эксплуатации электрооборудования стенда и с настоящей методикой;

• -   электрооборудование стенда, а также электроизмерительные приборы, используемые в качестве средств поверки, должны быть заземлены, блоки питания должны иметь предохранители номинальной величины;

• -   работы по выполнению поверки ИС-П1 должны проводиться по согласованию с лицами, ответственными за эксплуатацию испытательного стенда.

6 УСЛОВИЯ ПОВЕРКИ

• 6.1  Условия окружающей среды в испытательном боксе:

• - температура воздуха, °C (К) ........................................................ от 10 до 30 (от 283 до 303);

• - относительная влажность воздуха. % ...................................................................от 30 до 80;

• - атмосферное давление, кПа.................................................................................. от 96 до 106.

• 6.2  Питание ИС-П1:

• - напряжение питающей сети переменного тока, В .....................................................230 ± 23;

• - частота питающей сети, Гц...............................................................................................50 ± 1;

• - потребляемая мощность, В-А, не более.........................................................2000

Подготовка к поверке состоит из подготовки ИС-П1 к работе и поочередной подготовки к поверке каждого выбранного ИК ИС-П1.

• 7.1  Подготовка ИС-П1 к работе.

• 7.1.1 Подать питание на стойку измерительную

• 7.1.2 Включить электропитание устройств стойки измерительной в следующей последовательности:

• 1) Включить ИБП стойки измерительной;

• 2) Выключатели “СЕТЬ” MIC-036 №1 и №2 (на задней панели крейтов) поставить в положение “1” (если они не постоянно находятся в этом положении);

• 3) Включить модуль синхронизации МЕ-020В;

• 4) Включить компьютер стойки измерительной.

  Ре

  Recot det

• 7.1.3 Загрузить ПО «Recorder» с рабочей конфигурацией ИС-П1, используя ярлык на рабочем столе. Появится основное окно программы - рисунок 1.

• 7.1.4 Нажатием клавиши F12 на клавиатуре компьютера открыть окно

«Настройки» ПО Recorder, представленное на рисунке 2.

• 7.1.5 Манипулятором «мышь» компьютера выбрать вкладку «Аппаратные свойства» в окне рисунок 2. Вид окна, отображающий состав выбранных аппаратных средств, должен быть подобный рисунку 3.



  Рисунок 1 - Основное окно программы Recorder

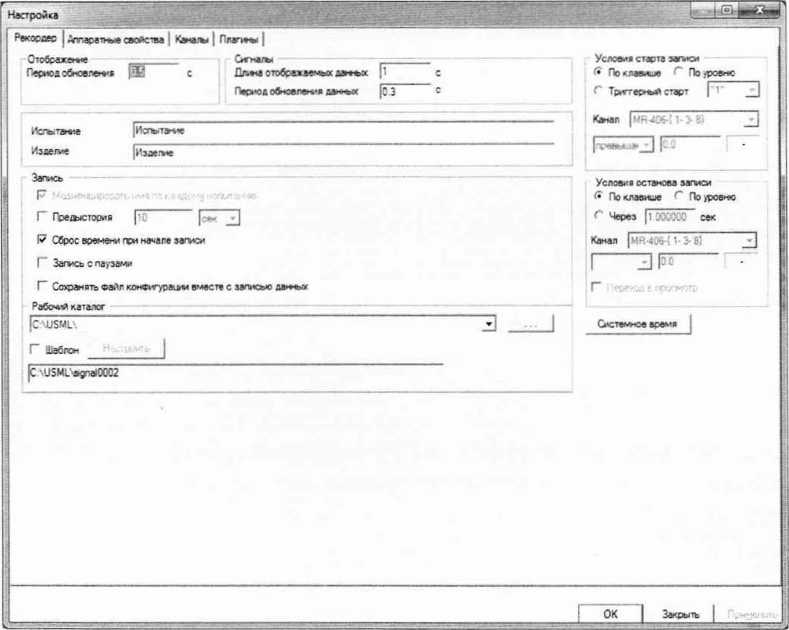

Рисунок 2 - Окно «Настройки» ПО Recorder

Настройка

Рекордер Аппаратные свойства | Каналы | Плагины ] Устройства

: Устройства]

Е1-8^ [2] М1С-Крейт • Ethernet Крейт-контроллер с/н: 65535

ДМ Слот 1 • МС-114 с/н:00000 - АЦП 16 каналов v4.0 С2

ДМ Слот 2 • М С-114 с/н: 00000 • АЦ П 16 каналов v4.0 С2

ДМ Слот 3 • МС-114 с/н:00000 • АЦП 16 каналов v4.0 С2

ДМ Слот 7 • МС-114 с/н:00000 • АЦП 16 каналов v4.0 С2

ДМ Слот 8 • МС-114 с/н:00000 - АЦП 16 каналов v4.0 С2 ДМ Слот 9 • МС-114 с/н:00000 • АЦП 16 каналов v4.0 С2

ДМ Слот 10 - МС-114 с/н:00000 - АЦП 16 каналов

ДМ Слот 11 • МС-114с/н00000-АЦП 16каналов

Слот 12 ■ MC-227R с/н:00000 • Модуль для измерения сопротивления Слот 13 • MC-227R с/н:00000 • Модуль для измерения сопротивления Слот 14 • MC-227R с/н.00000 ■ Модуль для измерения сопротивления Слот 15 • MC-227R с/н 00000 • Модуль для измерения сопротивления ДМ Слот 16 • MC-227R с/н:00000 • Модуль для измерения сопротивления Е ДМ [ 3] MIC-Крейт • Ethernet Крейт-контроллер с/н: 65535

Слот 1 - МС-212 с/н: 00000 • Т ензомсдуль 4 канала v 6.0

4J Слот 2 - МС-405 с/н:00000 - Плата цифрового ввода (32 канала) ДМ Слот 3 • МС-405 с/н:00000 ■ Плата цифрового ввода (32 канала) ДМ Слот 4 • МС-405 с/н:00000 - Плата цифрового ввода (32 канала) ДМ Слот 14 • МС-451 V1 с/н:00000 • Частотомер версия 1.0

ДМ Слот 15 • МС-451 V1 с/н:00000 - Частотомер версия 1.0

ДМ Слот 16 - MC-451V1 с/н:00000 - Частотомер версия 1.0

дм [0000] MIC-140 - Комплекс измерения температур с/н: 0000

ОК        Закрыть Применить

Рисунок 3 - Окно выбранного состава аппаратных средств ИС-П1

Выберите тесты из предложенного списка.

В процессе тестирования могут быть выданы диалоговые окна с инструкциями по управлению и коммутации дополнительным оборудованием

В 0 Т есты

Б 0 М1С-К.рейг • Ethernet Крейт-контроллер с/н: 65535

0 Тест интерфейса крейт-контроллера.

0 Тест генератора тактовых импульсов крейт-контроллера

В 0 Слот 1 • МС-114 с/н:00000 - АЦП 16 каналов v4 0 С2

0 Тест интерфейса модуля.

В 0 Слот 2 • МС-114 с/н:00000 - АЦП 16 каналов v4 0 С2

0 Тест интерфейса модуля.

В 0Слот 3 • МС-114 с/н:00000-АЦП 16 каналов v4.0 С2

0 Тест интерфейса модуля.

В 0 Слот 7 • МС-114 с/н:00000 • АЦП 16 каналов v4.0 С2

0 Тест интерфейса модуля.

В 0 Слот 8 ■ МС-114 с/н:00000 - АЦП 16 каналов v4 0 С2

0 Тест интерфейса модуля.

В 0 Слот 9 • МС-114 с/н:00000 • АЦП 16 каналов v4 0 С2

0 Тест интерфейса модуля.

В 0 Слот 10 • МС-114 с/н:00000 • АЦП 16 каналов

Р1 Тест интеоФейса модчля.

Рисунок 6 - Окно подготовки самотестирования

• 7.2 Для осуществления настройки ПО «Recorder» на поверку конкретного ПК ИС-П1 необходимо выполнить следующие операции:

• 7.2.1. Выделить ИК, подлежащий поверке, в списке каналов в правой части окна ПО «Recorder» (рисунок 1);

• 7.2.2. Двойным нажатием левой кнопки манипулятора «мышь» на выделенном ИК открыть диалоговое окно «Настройка канала...» (пример его дан на рисунке 8);

• 7.2.3. В диалоговом окне «Настройка канала...», в разделе «Канальная ГХ» нажать кнопку И «Калибровка канала»;

• 7.2.4. В открывшемся диалоговом окне «Выбор типа градуировки...», представленном на рисунке 9, выбрать нажатием левой кнопки манипулятора «мышь» в разделе «Произвести..» боксы - «поверку», «стандартная», а затем нажать кнопку «Далее»;

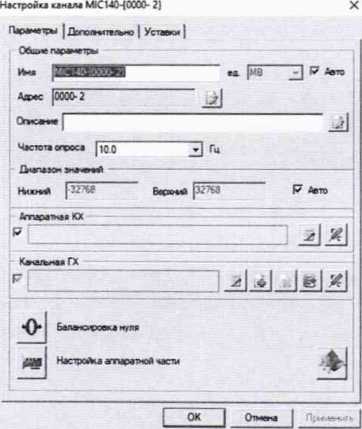

Рисунок 8 - Вид диалогового окна «Настройка канала...»

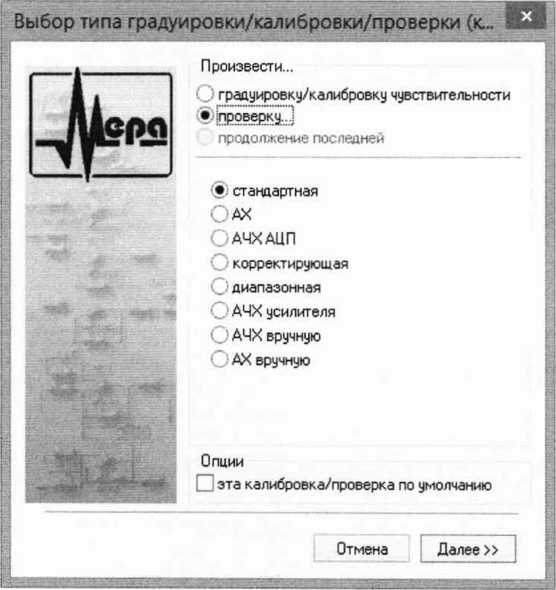

Рисунок 9 - Вид диалогового окна «Выбор типа градуировки/калибровки/проверки (канальная)»

• 7.2.5. В открывшемся диалоговом окне «Параметры проверки (канальная)», пример которого представлен на рисунке 10. установить значения с учетом следующих сведений:

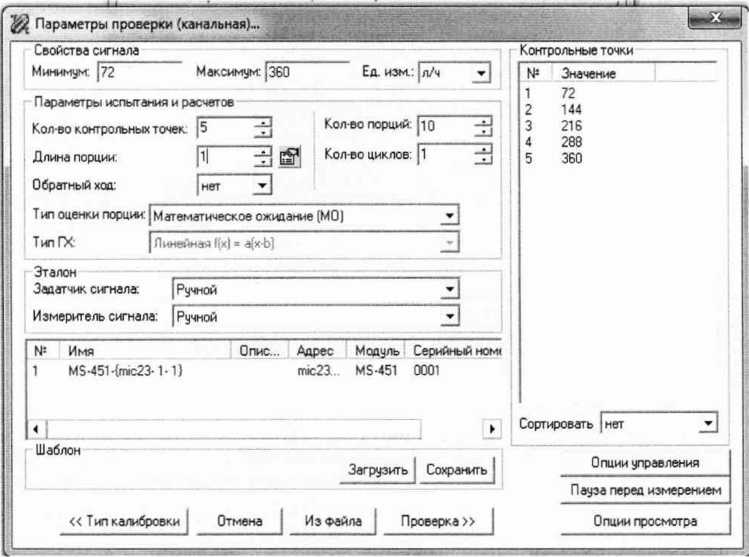

Рисунок 10 - Вид диалогового окна «Параметры проверки (канальная)»

• 7.2.5.1. В разделе «Свойства сигнала» в поле «Минимум» - значение нижнего предела диапазона измерения (значение в поле «НП ДИ ИК» из таблицы контрольных точек для поверяемого ИК), в поле «Максимум» - значение верхнего предела диапазона измерений (значение в поле «ВП ДИ ИК» из таблицы контрольных точек для поверяемого ИК). в поле «Ед. изм»-единицы измерения поверяемого ИК;

• 7.2.5.2. В разделе «Параметры испытания и расчета»:

в поле «Количество контрольных точек» - значение в поле «Количество КТ на ДИ ИК, п,» из таблицы контрольных точек для поверяемого ИК.

в поле «Длина порции» - указывается количество единичных отсчетов измеренных значений сигнала. По единичным отсчетам в порции проводится усреднение измеренной величины. Усреднение значений позволяет уменьшить случайную ошибку при расчете. С увеличением длины порции случайная ошибка уменьшается;

в поле «Количество порций» - количество выборок указанной выше длины, осуществляемых для одной контрольной точки,

в поле «Количество циклов» - число, задающее количество повторов циклов проведения измерений по всем контрольным точкам диапазона измерений,

в поле «Обратный ход» - включает механизм, при котором в режиме калибров-ки/градуировки помимо прямого прохода по контрольным точкам производится обратный ход. Эта функция необходима в случае, когда требуется учет гистерезиса;

в поле «Тип оценки порции» - параметр выбирается из предлагаемого списка: математическое ожидание, средне квадратичное отклонение (СКО), амплитуда, размах (двойная амплитуда) и т.д. Первое используется для измерений в контрольных точках с заданным постоянным уровнем измеряемого параметра, остальные - при переменном (гармонически изменяющемся) уровне измеряемого параметра.

• 7.2.5.3. В разделе «Эталон»:

в поле «Задатчик сигнала» - Ручной,

в поле «Измеритель сигнала» - Ручной;

• 7.2.5.4. Раздел «Контрольные точки» окна заполняется автоматически с равномерным распределением контрольных точек по диапазону измерения, включая начало и конец диапазона, но в случае необходимости значения контрольных точек следует отредактировать.

• 7.2.5.5. Для назначения длительности паузы перед измерением в каждой контрольной точке необходимо нажать кнопку «Пауза перед измерением». При этом откроется окно, представленное на рисунке 11. После назначения длительности паузы необходимо нажать в этом окне кнопку «Применить».

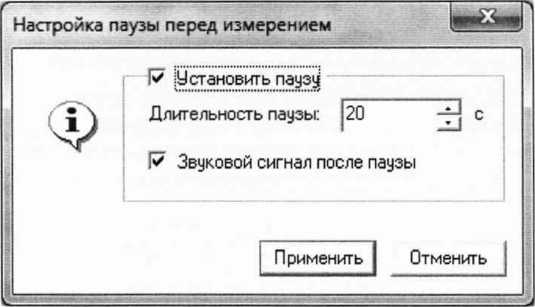

Рисунок 11 - Окно «Настройка паузы перед измерением»

• 7.2.5.6. Остальные поля и опции в окне рисунок 10 для настройки ПО «Recorder» на поверку конкретного ИК ИС-П1 изменять не требуется.

В разделах 8.3 - 8.14 настоящего документа для поверки каждого ИК или группы ИК с аналогичными параметрами даются конкретные указания по заполнению полей в окне «Параметры проверки (канальная)» (пример на рисунке 10).

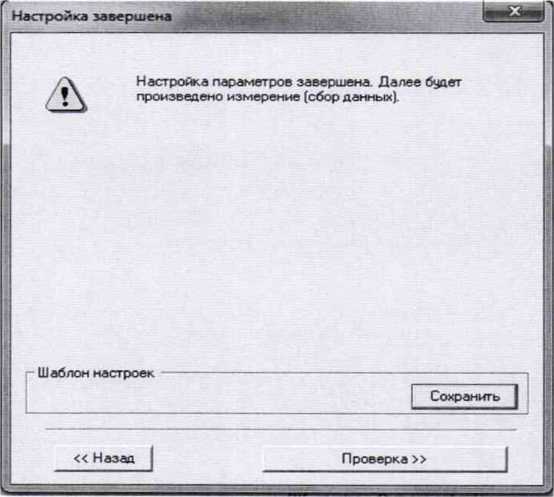

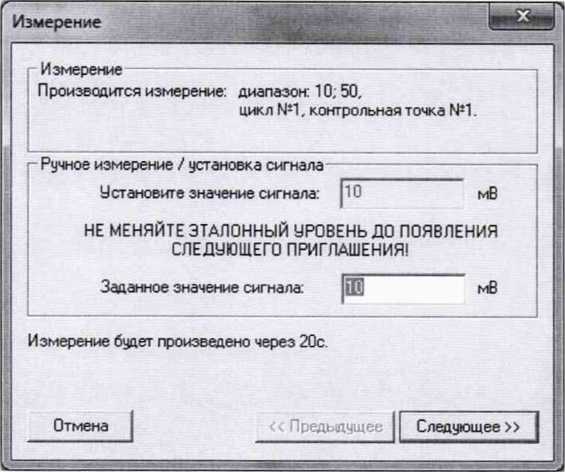

• 7.3. Процесс поверки запускается по нажатию кнопки «Проверка» в окне рисунок 10. Описание последовательности действий при исполнении этого процесса для настройки ПО «Recorder» на необходимый вид обработки результатов измерений, выполненных в ходе поверки конкретного ИК ИС-П1, и для формирование протокола поверки дано в Приложении Б к настоящему документу.

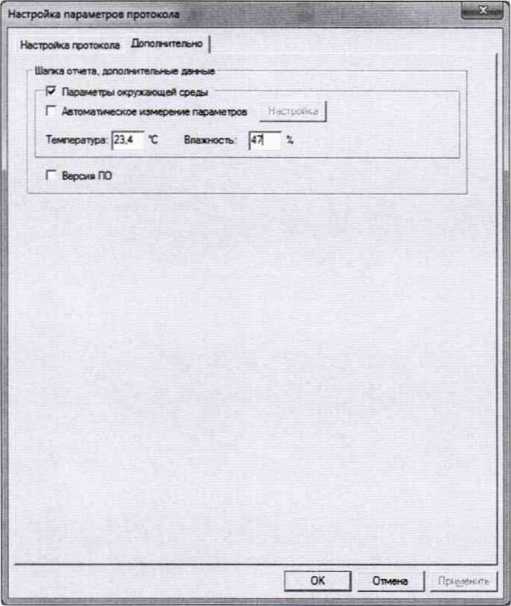

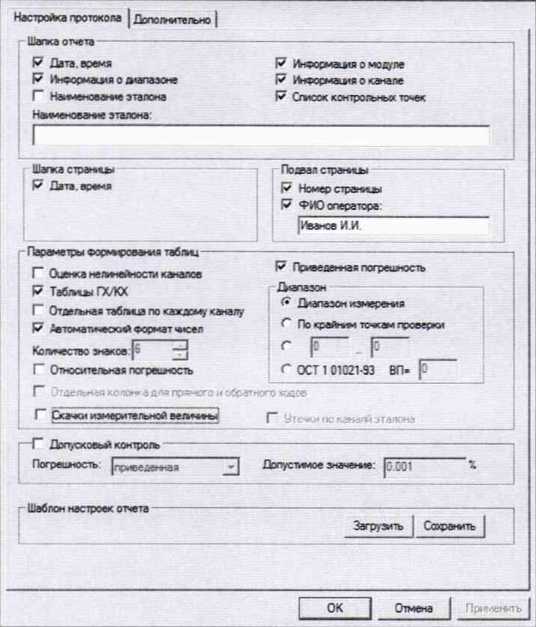

• 7.4. Необходимые настройки ПО «Recorder» для формирования протоколов поверки конкретных ИК либо электрических частей соответствующих ИК приведены в разделах 8.3-8.14 настоящего документа.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1. Внешний осмотр

• 8.1.1. При выполнении внешнего осмотра должно быть установлено соответствие поверяемого ИК ИС-П1 следующим требованиям:

• -   комплектность ИК ИС-П1 должна соответствовать формуляру;

• -   маркировка ИК ИС-П1 должна соответствовать требованиям проектной и эксплуатационной документации;

• -   измерительные, вспомогательные и соединительные компоненты (кабельные разъемы, клеммные колодки и т. д.) ИК системы не должны иметь визуально определяемых внешних повреждений и должны быть надежно соединены и закреплены;

• -   соединительные линии (кабели, провода) не должны иметь повреждений изоляции и экранирования и должны быть надежно соединены с разъемами и клеммами;

• -   экранирование кабелей и проводов должно быть соединено между собой и с заземляющим контуром в соответствии с электрическими схемами.

• 8.1.2. Результаты внешнего осмотра считать удовлетворительными, если выполняются условия, изложенные в пункте 8.1.1. В противном случае поверка не проводится до устранения выявленных недостатков.

8.2 Опробование

• 8.2.1. Идентификация ПО

Для проверки наименования и версии метрологически значимого ПО выполнить следующие операции:

• 8.2.1.1.     Запустить ПО управления комплексами MIC «Recorder»;

• 8.2.1.2.     В открывшемся главном окне программы щелчком правой кнопки «мыши» по пиктограмме в левом верхнем углу открыть контекстное меню;

• 8.2.1.3.    Щелчком левой кнопки «мыши» в контекстном меню на опции «О программе» открыть информационное окно, представленное на рисунке 12.

• 8.2.1.4.     Убедиться в соответствии характеристик в информационном окне программы «Recorder» (рисунок 12), характеристикам программного обеспечения, приведенным ниже:

• -   наименование - «MERA Recorder»;

• -    идентификационное наименование - scales.dll;

• -    номер версии scales.dll - 1.0.2.1;

• -   ID (цифровой идентификатор) - 6DB542A3.

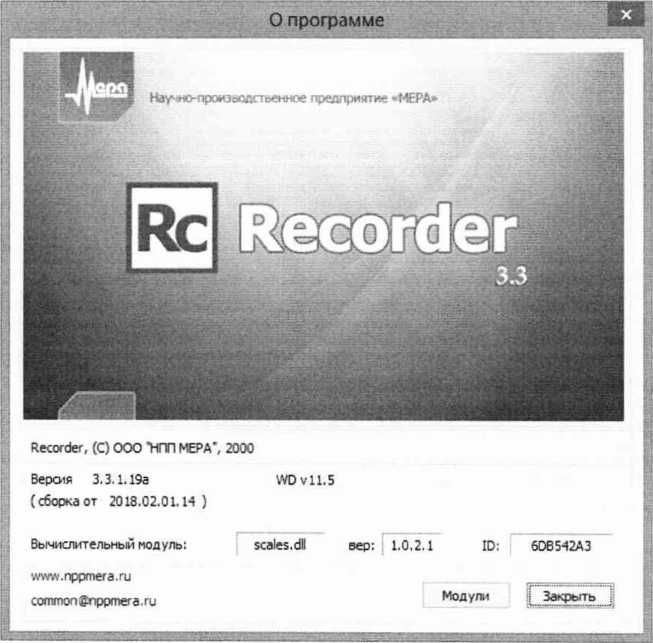

Рисунок 12 - Вид информационного окна программы «Recorder»

• 8.2.2.Для проверки работоспособности поверяемых ИК ИС-П1 выполнить действия, описанные в п.п.7.1.3 - 7.1.8 настоящего документа. В случае получения сообщения, представленного на рисунке 7, ИС-П1 готова к дальнейшим работам по подготовке конкретных ИК к поверке и выполнению поверок. В противном случае работы по поверкам прекращаются до устранения неисправностей, выявленных в ходе самотестирования ИС-П1.

8.3. Определение метрологических характеристик ИК

Проверку проводить комплектным и поэлементным способом.

8.4. Определение погрешности ИК силы от тяги двигателя

Поверку ИК выполнить в 2 этапа комплектным способом:

• 1- й этап - поверку ИК с целью определения погрешности измерений;

• 2- й этап - определение и оценка максимальной погрешности ИК.

• 8.4.1. Поверку ИК с целью определения погрешности измерений выполнить в указанной ниже последовательности.

• 8.4.1.1.     Собрать схему поверки в соответствии с рисунком 13 для поверки силы от прямой тяги. При этом в качестве средства поверки (СП) использовать рабочий эталон единицы силы 2-го разряда (датчик силоизмерительный тензорезисторный на растяжение Zemix с терминалом Микросим). При подключении использовать инструкции по эксплуатации системы тягоизмерительной ГАП6-87078

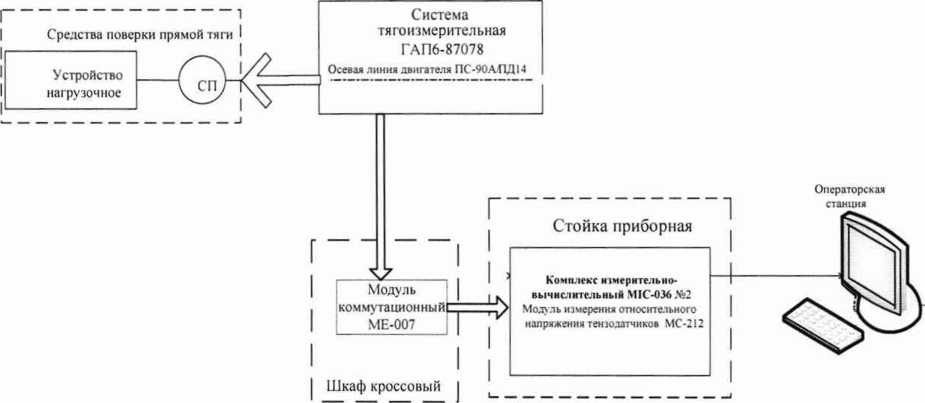

Рисунок 13 - Схема поверки ИК силы от прямой тяги

• 8.4.1.2.     Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала Иприб для ДИ ИК от 0 до 88 кН. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа и сведения из столбца «Сила от прямой тяги в диапазоне 1» таблицы 8.4.1. В поле «Контрольные точки» установить значения силы от тяги, указанные в поле «Номинальные значения силы от тяги в КТ» строки «Сила от прямой тяги в диапазоне 1» таблицы 8.4.2.

• 8.4.1.3.     Используя ПО «Recorder», поочередно для всех номинальных значений силы от тяги в КТ, указанных в поле «Номинальные значения силы от тяги в КТ» строки «Сила от прямой тяги в диапазоне 1» таблице 8.4.2, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения силы от тяги в К1 исследуемого ДИ ИК устанавливать с помощью нагрузочного устройства по соответствующим эксплуатационным инструкциям, контролируя каждое устанавливаемой значение с помощью СП. В соответствии с выполненной настройкой, измерения должны быть выполнены сначала при нарастании значений силы, а затем при уменьшении силы.

• 8.4.1.4.     Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии со столбцом «Сила от прямой тяги в диапазоне 1» таблицы 8.4.3. ПО «Recorder» будет выполнена обработка результатов измерений для ДИ ИК от 0 до 88 кН по формулам (1) и (4), а для ДИ ИК от 88 до 177 кН - по формулам (1) и (2), приведенным в разделе 9 настоящего документа.

• 8.4.1.5.     Выполнить действия, описанные в п.п.8.4.1.2 - 8.4.1.4 для ДИ ИК от

88 до 177 кН, используя сведения из столбца «Сила от прямой тяги в диапазоне 2» таблицы 40 и сведения из строки «Сила от прямой тяги в диапазоне 2» таблицы 8.4.2 при исполнении п.п.8.4.1.2, сведения из строки сведения из строки «Сила от прямой тяги в диапазоне 2» таблицы 8.4.2 при исполнении п.п.8.4.1.3 и сведения из столбца «Сила от прямой тяги в диапазоне 2» таблицы 8.4.3 при исполнении п.п.8.4.1.4.

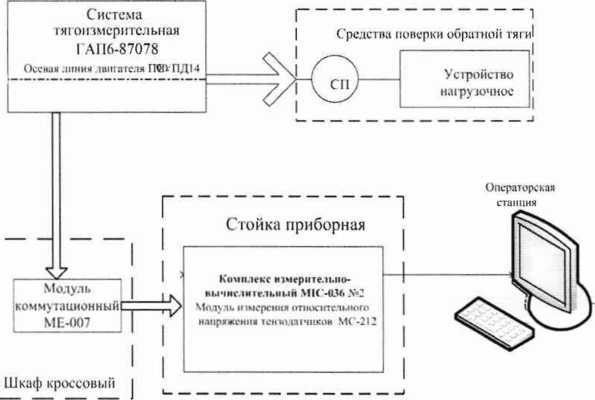

• 8.4.1.6.     Собрать схему поверки в соответствии с рисунком 14 для поверки ИК силы от обратной тяги. При этом в качестве средства поверки (СП) использовать рабочий эталон единицы силы 2-го разряда (датчик силоизмерительный тензорезисторный на растяжение Zemix с терминалом Микросим). При подключении использовать инструкции по эксплуатации системы тягоизмерительной ГАП6-87078.

• 8.4.1.7.     Выполнить действия, описанные в п.п.8.4.1.2 - 8.4.1.4, используя сведения из столбца «Сила от обратной тяги» таблицы 8.4.1 и сведения из строки «Сила от обратной тяги» таблицы 8.4.2 при исполнении п.п.8.4.1.2, сведения из строки сведения из строки «Сила от обратной тяги» таблицы 8.4.2 при исполнении п.п.8.4.1.3 и сведения из столбца «Сила от обратной тяги» таблицы 8.4.3 при исполнении п.п.8.4.1.4.

  Таблица 8.4.1 - Настройки Г	О «Recorder» на выполнение поверки ИК силы от тяги
  Поле в окне рисунок 10	Сила от прямой тяги в диапазоне 1	Сила от прямой тяги в диапазоне 2	Сила от обратной тяги
  	Значение в поле для ИК
  	Иприб	Иприб	Иприб
  Минимум	0	88	0
  Максимум	88	177	40
  Ед. изм	кН
  Количество контрольных точек	5
  Длина порции	10
  Количество порций	10
  Количество циклов	1
  Обратный ход	Да
  Тип оценки порции	Математическое ожидание (МО)
  Задатчик сигнала	Ручной
  Измеритель сигнала	Ручной

Таблица 8.4.2 - Контрольные точки измерения силы от тяги

Наименование ИК (измеряемого параметра)	Размерность	S S ч с X	ВП ДИ ИК	Количество КТ на ДИ. п	Номинальные (рекомендуемые) значения силы от тяги в КТ, А к
Сила от прямой тяги в диапазоне 1 (Параметр: Лприб)		0	88		0; 22; 44; 66; 88
Сила от прямой тяги в диапазоне 2 (Параметр: Riiphs)	кН	88	177	5	88: НО; 132; 154; 177
Сила от обратной тяги (Параметр: Яприб)		0	40		0; 10; 20; 30; 40

Таблица 8.4.3 - Настройки протоколов поверки ИК силы от тяги

Поле в окне «Настройка параметров протокола»(рису-нок Б6 (Приложения Б)	Сила от прямой тяги в диапазоне 1	Сила от прямой тяги в диапазоне 2	Сила от обратной тяги
	Значение в поле для ИК
	Иприб	Иприб	Иприб
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)
Наименование     эталона (бокс в области «Шапка отчета»)
Наименование эталона (текстовое поле в области «Шапка отчета»)	Датчик силоизмерительный тензорезисторный на растяжение Zemix с терминалом Микросим
Информация о модуле (бокс в области «Шапка отчета»)
Информация о канале (бокс в области «Шапка отчета»)
Список контрольных точек (бокс в области «Шапка отчета»)
Дата, время (бокс в области «Шапка страницы»)
Номер страницы (бокс в области «Подвал страницы»)
ФИО оператора (бокс в области «Повал страницы»)	Z
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)

Продолжение таблицы 8.4.3 -	Застройки протоколов поверки ИК силы от тяги
Автоматический   формат чисел (бокс)
Относительная    погреш ность (бокс)
Допусковый     контроль (бокс)
Погрешность: (выбор из выпадающего списка)	приведенная	относительная	приведенная
Приведенная погрешность (бокс)
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	0	88	0
Правое текстовое поле в области «Диапазон»	88	177	40
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	88	177	40
Допустимое значение: (текстовое поле)	0,5

• 8.4.2. Результаты поверки ИК силы от тяги считать положительными, если:

• 8.4.2.1.     Средство поверки ИК поверено и имеет действующее свидетельство о поверке;

• 8.4.2.2.    Максимальное значение приведенной к ВП погрешности измерений ИК параметра R приб в диапазоне силы от прямой тяги от 0 до 88 кН находится в пределах ± 0,5 %.

• 8.4.2.3.    Максимальное значение приведенной к ИЗ погрешности измерений ИК параметра R приб в диапазоне силы от прямой тяги от 88 до 177 кН находится в пределах ± 0.5 %.

• 8.4.2.4.      Максимальное значение приведенной к ВП погрешности измерений ИК параметра R приб в диапазоне силы от обратной тяги от 0 до 40 кН находится в пределах ± 0,5 %.

8.4.3. При не выполнении любого из перечисленных в п.п.8.4.2 условий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.5. Определение относительной погрешности измерений массового расхода топлива (керосина), объемных расходов (прокачки) рабочей жидкости и масла

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

• 1- й этап - контроль (оценка) состояния и MX ПИП;

• 2- й этап - поверка электрической части ИК с целью определение диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• 3- й этап - определение и оценка максимальной погрешности ИК.

• 8.5.1. Для контроля (оценки) состояния и MX ПИП:

• 8.5.1.1.     Отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку - ПИП не должен иметь видимых внешних повреждений, пломбирование должно соответствовать сборочному чертежу, а маркировка типа и номера ПИП - паспорту.

• 8.5.1.2.     Проверить свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности (относительно к ИЗ) ПИП, указанное в свидетельстве, должно находиться в допускаемых пределах.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности. а приведено слово «Соответствует», воспользоваться паспортными данным ПИП.

• 8.5.1.3.     Поверка ПИП массового расхода счетчика-расходомера массового ROTOMASS осуществляется в соответствии с МИ 3272-2010 «Счетчики-расходомеры массовые кориолисовые ROTOMASS. Методика поверки расходомерной поверочной установки». Поверка ПИП массового расхода производится на месте эксплуатации. Интервал между поверками - 4 года.

• 8.5.1.4.     Поверка ПИП объемного расхода осуществляется в соответствии с документом «ГСИ. Преобразователи расхода турбинные ТПР» ЛГФИ.407221.034 МИ. утвержденной 32 ГНИИИ МО РФ 29 мая 2003 г. Интервал между поверками - 1 год.

8.5.2. Поверку электрической части ИК массового расхода топлива (керосина) выполнить в следующим образом:

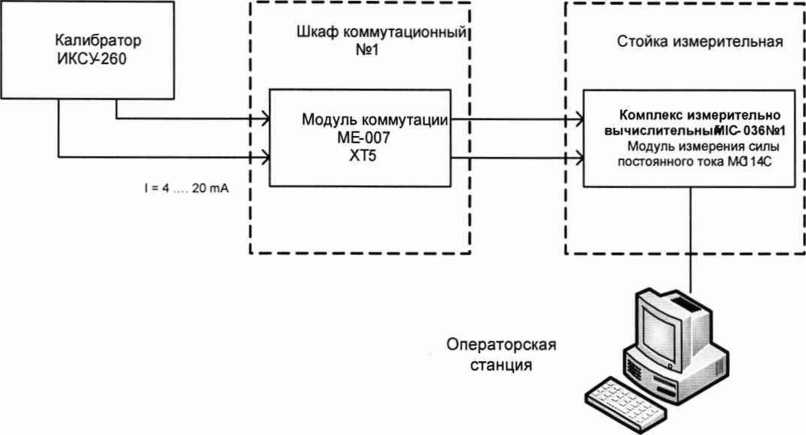

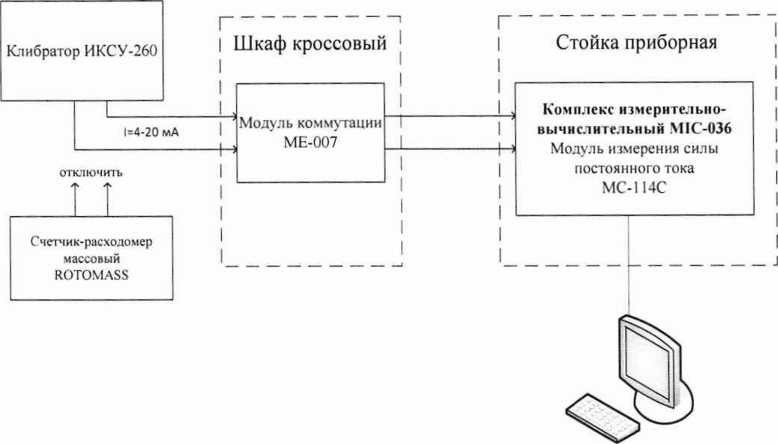

• 8.5.2.1.     Собрать схему поверки в соответствии с рисунком 15, для чего отсоединить линии от первичного преобразователя и подключить калибратор ИКСУ-260, используя сведения о местах подключений, указанные в таблице 8.5.1.

• 8.5.2.2.     Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Корректировка БД» и с ее помощью для ИК массового расхода топлива (керосина) установить значения индивидуальной функции преобразования. Завершить работу программы.

• 8.5.2.3.     Запустить ПО «Recorder» и выполнить её настройку на поверку канала ОТ.ФИШ в соответствии с указаниями, изложенными в п.п.7.2 настоящего документа, используя при этом сведения из таблицы 8.5.2 для диапазона ИК до 0,5 Gmax.

• 8.5.2.4.     Используя ПО «Recorder» для электрической части ИК массового расхода топлива (керосина), поочередно для всех номинальных значений расхода, указанных в таблице 8.5.3 для диапазона ИК от 300 до 3500 кг/ч, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения расхода топлива в КТ задавать с помощью калибратора ИКСУ-260 в единицах измерения силы постоянного тока (мА), используя сведения из таблицы 8.5.3.

Таблица 8.5.1 - Сведения о месте подключения поверочного оборудования

Наименование ИК	Измеряемый параметр	Коммутационный шкаф	Устройство в шкафу	Номер модуля	№№ контактов модуля	Наименование канала в рабочей конфигурации Recorder
ИК массового расхода топлива (керосина)	Gt	ШК№1	Модуль коммутации МЕ-007	ХТ01	32 (+) 64(-)	ОТ.ФИШ

Таблица 8.5.2 - Настройка ПО «Recorder» на выполнение поверки электрической части ИК массового расхода топлива (керосина)

Поле в окне рисунок 10	Значение в поле для ИК ОТ.ФИШ
	Для диапазона ДО 0,5 Gmax	Для диапазона ОТ 0,5 Gmax ДО 1,0 Gmax
Минимум	300	3500
Максимум	3500	7000

электрической части ИК массового расхода топлива (керосина)

Ед. изм	кг/час
Количество контрольных точек	5
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	Нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.5.3 - Контрольные точки измерения массового расхода топлива

Наименование ИК (измеряемого параметра)	Размерность	ьс S S S g	S S й оо	Количество КТ на ДИ ИК, п	Номинальные значения расхода в КТ, х*	Номинальные значения силы постоянного тока в КТ (мА)
Массовый расход топлива (керосина) Параметр: Gt	кг/ч	300	3500	5	300; 1100; 1900; 2700;3500	4,320; 5,173; 6,027; 6,880; 7,733
		3500	7000	5	3500; 4375; 5250; 6125;7000	7,733; 8.667; 9,600; 10,533; 11,467

Примечание - номинальные значения силы постоянного тока в КТ (рекомендуемые) рассчитаны на основе MX типа ПИП ROTOMASS. Для используемого ПИП ROTOMASS RCCS36 ВП ДИ составляет 15000 кг/ч и соответствует току на выходе 20 мА. а НП ДИ соответствует 0 кг/ч и току на выходе 4 мА. При необходимости изменить КТ, следует пользоваться формулой:    xr/1 5000* 16

+4 [мА].

• 8.5.2.5. Используя указания п.п.7 - 12 Приложения Б к настоящему документу', выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 10. ПО «Recorder» будет выполнена обработка результатов измерений для диапазона ИК 300 - 3500 кг/ч по формулам (1) и (4), а для диапазона 3500 -7000 кг/ч - по формулам (1) и (2), приведенным в разделе 9 настоящего документа.

Таблица 8.5.4 - Настройки протоколов поверки электрической части ИК массового

расхода топлива (керосина)

Поле в окне «Настройка пара-метров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК GT-ФИШ
	Для диапазона от 300 кг/ч ДО 0,5 Gmax	Для диапазона ОТ 0,5 Gmax ДО 1,0 Gmax
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)	Z
Наименование эталона (бокс в области «Шапка отчета»)
Наименование эталона (текстовое поле в области «Шапка отчета»)	Калибратор электрических сигналов ИКСУ-260
Информация о модуле (бокс в области «Шапка отчета»)	Z
Информация о канале (бокс в области «Шапка отчета»)	Z
Список контрольных точек (бокс в области «Шапка отчета»)	Z
Дата, время (бокс в области «Шапка страницы»)	Z
Номер страницы (бокс в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Подвал страницы»)
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)	Z
Автоматический формат чисел (бокс)
Относительная погрешность (бокс)
Допусковый контроль(бокс)
Погрешность: (выбор из выпадающего списка)	приведенная	относительная

Продолжение таблицы 8.5.4 - Настройки протоколов поверки электрической части ИК массового расхода топлива (керосина)

Приведенная    погрешность (бокс)
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	300	3500
Правое текстовое поле в области «Диапазон»	3500	7000
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	3500	7000
Допустимое значение: (текстовое поле)	0,4	0,4

• 8.5.2.6. Выполнить п.п.8.5.2.3 - 8.5.2.5, используя при этОхМ сведения из таблиц 8.5.2, 8.5.3, 8.5.4 для диапазона ИК 3500 - 7000 кг/ч.

• 8.5.3. Поверку электрических частей каждого из измерительных каналов объемного расхода (прокачки) масла через двигатель (параметр Gm), объемного расхода (прокачки) рабочих жидкостей через гидронасосы (параметры ОГ/ж1; ОГ/ж2; GTH 76; ОжГН РН) выполнить в следующим образом:

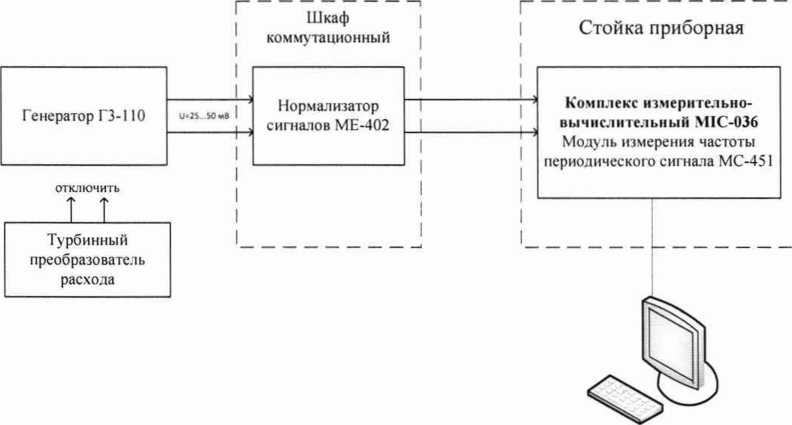

• 8.5.3.1.     Собрать схему поверки электрической части ИК в соответствии с рисунком 16, для чего на вход электрической части ИК. вместо ПИП (турбинного преобразователя расхода), подключить генератор ГЗ-110. Необходимое место подключения определить с использованием сведений из таблицы 8.5.5.

• 8.5.3.2.     Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку соответствующего канала в рабочей конфигурации «Recorder» (наименование указано в таблице 8.5.5) в соответствии с указаниями, изложенными в п.п.7.2 настоящего документа и используя при этом сведения из таблицы 8.5.6.

• 8.5.3.3.     Используя ПО «Recorder» для поверки электрической части ИК параметра, поочередно для всех номинальных значений расхода, указанных в таблице 8.5.7, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом каждое номинальное значение расхода (прокачки) масла в КТ задавать путём установки частоты переменного тока (Гц) на выходе генератора ГЗ-110, соответствующей номинальному значению расхода (прокачки) масла в КТ. Значения частоты переменного тока, соответствующие номинальным значениям расхода рабочей жидкости для каждой КТ, брать из последнего действующего протокола очередной или внеочередной поверки турбинного преобразователя расхода, используемого в данном ИК, с точностью до 3-его знака после запятой.

Таблица 8.5.5 - Сведения о каналах «Recorder» и о местах подключения генератора ГЗ-110 для поверки электрических частей ИК расхода рабочей жидкости и масла

Наименование ИК	Обозначение канала / параметр	Коммутационный шкаф	Устройство в шкафу	Номер модля /нормализатора в шкафу	№№ контактов	Наименование канала в рабочей конфигурации Recorder
ИК прокачки масла через двигатель	GM.W	ШК1	нормализатор сигналов МЕ-402	№7	2 1	GM.W
ИК расхода жидкости через гидронасос	GXTHl	ШК1	нормализатор сигналов МЕ-402	№3	2 1	GX.THl
ИК расхода жидкости через гидронасос	GXTH2	ШК1	нормализатор сигналов МЕ-402	№4	2 1	GXTH2
ИК расхода жидкости через гидронасос	ОК.ГНЗ	ШК1	нормализатор сигналов МЕ-402	№6	2 1	СЖ.ГНЗ
ИК расхода жидкости через гидронасос	GXTH3mi	ШК1	нормализатор сигналов МЕ-402	№5	2 1	G)K.rH3mi

Таблица 8.5.6 - Настройки ПО «Recorder» на выполнение поверки электрических частей

ИК расхода рабочей жидкости и масла

Поле в окне рисунок 10	Значение в поле для ИК
	GM/ГДР	GX.THl	ОЖ.ГН2	Gth 76	СжГИБН
Минимум	15	24	24	24	2
Максимум	60	200	200	200	9
Ед. изм	л/мин
Количество    кон трольных точек	5	5	5	5	5
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.5.7 - Контрольные точки измерения расхода (прокачка) масла и рабочей жидкости

Наименование ИК	Измеряемый параметр	Размерность	НП ДИ ИК	ВП ДИ ИК	Количество КТ на ДИ И К,	Номинатьные значения расхода в КТ, ХА: (см. Примечание к таблице 13)
ИК прокачки масла через двигатель	Gm		15	60	5	15; 24; 36;48;60
ИК расхода жидкости через гидронасос	Gr/xl		24	200	6	24; 68; 112; 156; 200
И К расхода жидкости через гидронасос	Gr/x2	л/мин	24	200	6	24; 68; 112; 156; 200
ИК расхода жидкости через гидронасос	Gth 76		24	200	6	24; 68;112;156; 200
ИК расхода жидкости через гидронасос	ОжГИБН		2	9	5	2; 4; 6; 8; 9

Примечание - Номинальные значения расхода в КТ носят рекомендательный характер, возможно выбирать другие КТ (не менее 5 и равномерно распределенные по диапазоны измерения, включая верхнее и нижнее значения).

• 8.5.3.4.     Используя указания п.п.7 - 12 Приложения Б к настоящему

документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 14. ПО «Recorder» будет выполнена обработка результатов измерений для электрических частей ИК СМ.ТДР, ОЖ.ПП, СЖ.ГН2 и Gru 76 по формулам (1) и (4), а для электрической части ИК ОжГН БН - по формулам (1) и (2), приведенным в разделе 9 настоящего документа.

Таблица 8.5.8 - Настройки протоколов поверки электрических частей ИК расхода рабочей

жидкости и масла

Поле в окне «Настройка параметров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	GM.TTJP	GXTHl	ОЖ.ГН2	Gru 76	СжГИБН
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)	Z
Наименование эталона (бокс в области «Шапка отчета»)	Z
Наименование эталона (текстовое поле в области «Шапка отчета»)	Генератор сигналов низкочастотный прецизионный ГЗ-11О
Информация о модуле (бокс    в    области «Шапка отчета»)
Информация о канале (бокс    в    области «Шапка отчета»)
Список контрольных точек (бокс в области «Шапка отчета»)	Z
Дата, время (бокс в области «Шапка страницы»)	Z
Номер страницы (бокс в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Повал страницы»)	Z
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому      каналу (бокс)
Автоматический формат чисел (бокс)	Z
Относительная    по грешность

Продолжение таблицы 8.5.8 - Настройки протоколов поверки электрических частей ИК расхода рабочей жидкости и масла

Допусковый контроль (бокс)
Погрешность: (выбор из     выпадающего списка)	приведенная					относительная
Приведенная погрешность (бокс)	Z
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	15	24	24	24	2
Правое текстовое поле в области «Диапазон»	60	200	200	200	9
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	60	200	200	200	9
Допустимое значение: (текстовое поле)	2,6	1,6	1,6	2,6	1,0

• 8.5.4. Результаты поверки ИК расхода топлива (керосина), расхода (прокачки) рабочей жидкости и расхода (прокачки) масла считать положительными если:

• 8.5.4.1.      ПИП всех ИК поверены, имеют действующие свидетельства о поверке, фактическая максимальная погрешность измерений для каждого из ПИП находится в пределах допускаемой погрешности, определенной его паспортом;

• 8.5.4.2.      Максимальное значение относительной погрешности электрической части ИК параметра Gt для ДИ 300 - 3500 кг/ч, приведенной к ВП этого ДИ, в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.5.2.5, находится в допускаемых пределах ± 0.4 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП этого ДИ погрешности ИК параметра Gt, составляющей ± 0,5 %, и максимальным значением основной относительной погрешности ПИП ROTO-MASS RCCS36, которое должно находиться в допускаемых пределах ± 0,1 %.

• 8.5.4.3.      Максимальное значение относительной погрешности электрической части ИК параметра Gt для ДИ 3500 - 7000 кг/ч, приведенной к ИЗ, в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.5.2.5, находится в допускаемых пределах ± 0.4 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ИЗ погрешности ИК параметра Gt, составляющей ± 0,5 %, и максимальным значением основной относительной погрешности ПИП ROTOMASS RCCS36, которое должно находиться в допускаемых пределах ± 0.1 %.

• 8.5.4.4.      Максимальное значение относительной погрешности электрической части ИК параметра Gm, приведенной к ВП, в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.5.3.4, находится в допускаемых пределах ± 2,6 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности ИК параметра Gm, составляющей ±3%, и систематической составляющей погрешности преобразования ПИП ТПР12-2-1, которая должна находиться в допускаемых пределах ± 0,4 %.

• 8.5.4.5.      Максимальные значения относительных погрешностей электрических частей ИК параметров Gr/ж!, ОГ/ж2 и GTH 76, приведенных к ВП, в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.5.3.4, находятся в допускаемых пределах ± 1,6 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности для каждого ИК параметров Gr/жК 0Г/ж2 и GTH 76, составляющей ± 2 %, и систематической составляющей погрешности преобразования ПИП ТПР14-2-1, которая должна находиться в допускаемых пределах ± 0.4 %.

• 8.5.4.6.      Максимальное значение относительной погрешности электрической

части ИК параметра ОжГНРН, приведенной к ИЗ, в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.5.3.4, находится в допускаемых пределах ± 1 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ИЗ погрешности ИК параметра ОжГН РН, составляющей ± 2 %, и систематической составляющей погрешности преобразования ПИП ТПР7-1-1, которая должна находиться в допускаемых пределах ± 1 %.

8.5.5. При невыполнении перечисленных в п.п. 8.5.4 условий соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.6. Определение приведенной (к ВП) погрешности измерений частоты переменного тока, соответствующего частоте вращения роторов

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• 1- й этап - поверка электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

• 2- й этап - определение и оценка максимальной погрешности ИК.

• 8.6.1. Поверку электрической части ИК частоты переменного тока, соответствующего частоте вращения ротора вентилятора, выполнить в следующим образом:

• 8.6.1.1. Собрать схему поверки электрической части ИК в соответствии с рисунком 17, для чего отсоединить линии от первичного преобразователя и подключить генератор, используя сведения о местах подключений, указанные в таблице 8.6.1.



Операторская станция

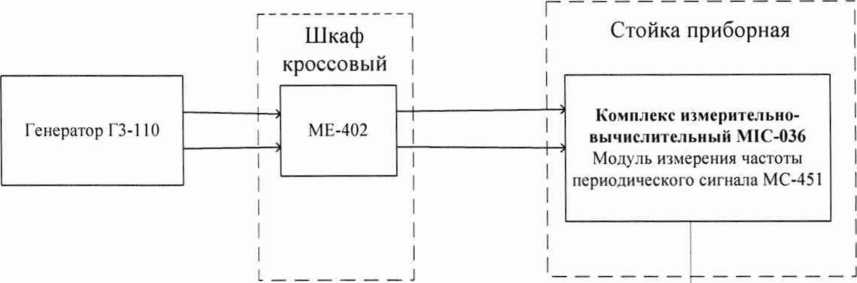

Рисунок 17 - Схема поверки электрической части ИК частоты переменного тока, соответствующего частоте вращения ротора

I аблица 8.6.1 - Сведения о местах подключения поверочного оборудования

Наименование канала	Измеряемый параметр	Название прибора, шкафа	Название разъема, клеммника	№№ контактов
Частота    периодического сигнала, соответствующая частоте вращения ротора вентилятора	Nb	ШК1	МЕ-402№1	2 1
Частота    периодического сигнала, соответствующая частоте вращения ротора квд	Кквд		МЕ-402№2	2 1

• 8.6.1.2 Запустить ПО «Recorder» и выполнить её настройку на поверку канала Nb в соответствии с указаниями, изложенными в п.п.7.2 настоящего документа, используя при этом сведения из таблицы 8.6.2.

Таблица 8.6.2 - Настройка ПО «Recorder» на выполнение поверки ПК частоты

переменного тока, соответствующего частоте вращения роторов

Поле в окне рисунок 10	Значение в поле для ИК
	Nb	№вд
Минимум	1	1
Максимум	5000	8000
Ед. изм	Гц
Количество контрольных точек	5
Длина порции	1
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.6.3 - Контрольные точки измерения частоты

Наименование ИК (измеряемого параметра)	Размерность	НП ДИ ИК	ВГ1 ДИ ИК	Количество К Г на ДИ ИК, п	Номинальные значения     частоты вращения в КТ, х
Частота периодического сигнала, соответствующая частоте вращения ротора вентилятора (Параметр:^)	Гц	1	5000	5	1000;2000;3000; 4000; 5000
Частота периодического сигнала, соответствующая частоте вращения ротора КВД (Параметр: NKed)		1	8000	5	500;2000; 4000; 6000:8000

• 8.6.1.3 Используя ПО «Recorder» поочередно для всех частот, указанных в таблице 8.6.3 для Nb, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения частоты вращения в КТ задавать с помощью генератора в единицах измерения частоты переменного тока (Гц), а амплитуду сигнала на выходе генератора установить равной 1 В.

• 8.6.1.4     Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.6.4. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (4), приведенным в разделе 9 настоящего документа.

Таблица 8.6.4 - Настройки протоколов поверки ИК Nb и Жвд

Поле в окне «Настройка параметров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	Nb	№вд
1 Дата, время (бокс в области «Шапка отчета»)
2 Информация о диапазоне (бокс в области «Шапка отчета»)	Z
3 Наименование эталона (бокс в области «Шапка отчета»)	Z
4 Наименование эталона (текстовое поле в области «Шапка отчета»)	Генератор сигналов низкочастотный прецизионный ГЗ-110
5 Информация о модуле (бокс в области «Шапка отчета»)	/
6 Информация о канале (бокс в области «Шапка отчета»)	Z
7 Список контрольных точек (бокс в области «Шапка отчета»)	Z
8 Дата, время (бокс в области «Шапка страницы»)	Z
9 Номер страницы (бокс в области «Подвал страницы»)	/
10 ФИО оператора (бокс в области «Повал страницы»)
11 ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
12 Отдельная таблица по каждому каналу (бокс)	Z
13 Автоматический формат чисел(бокс)	Z

• 8.6.2. Так как ПИП в ИК параметра Ne выполняет непосредственное преобразование параметра в дискретный электрический сигнал, погрешность этого ПИП принимается равной 0, и погрешность всего ИК определяется погрешностью его электрической части. Результаты поверки ИК Ne считать положительными, если в протоколе, сформированном ПО «Recorder» в соответствии с п.п.8.6.1.4 (по результатам измерений электрической части ИК), значение приведенной (к ВП) погрешности частоты периодического сигнала находится в допускаемых пределах ± 0,1 %.

В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 8.6.3. Поверку электрической части ИК частоты переменного тока, соответствующего частоте вращения ротора КВД, выполнить по п.п.8.6.1.1 - 8.6.1.4.

• 8.6.4. Так как ПИП в ИК параметра N_Ked выполняет непосредственное преобразование параметра в дискретный электрический сигнал, погрешность этого ПИП принимается равной 0, и погрешность всего ИК определяется погрешностью его электрической части. Результаты поверки ИК параметра N_Ked считать положительными, если в протоколе, сформированном ПО «Recorder» в соответствии с п.п.8.4.1.4 (по результатам измерений электрической части ИК), значение приведенной (к ВП) погрешности частоты периодического сигнала находится в допускаемых пределах ± 0,1 %.

В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.7. Определение погрешностей ИК абсолютных, избыточных и разности давлений газообразных и жидких сред

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• 1- й этап - поверка ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• 2- й этап - определение и оценка максимальной погрешности ИК.

• 8.7.1.1.     Собрать схему поверки в соответствии с рисунком 18, для чего на вход ИК, вместо импульсной трубки подвода давления, подключить средство поверки (СП), указанное в таблице 8.7.1 для поверяемого ИК.

• 8.7.1.2.     Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.7.1 для поверяемого ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа, и сведения из таблицы 8.7.2. В поле «Контрольные точки» установить значения из таблицы 8.7.3 для соответствующего ИК.

  Средства поверки ИК избыточного давления (разрежения)



  I Стойка приборная

I ) Комплекс измерительновычислительны и MIC-036 ■Н Модуль измерения силы |          постоянного тока

МС-114С

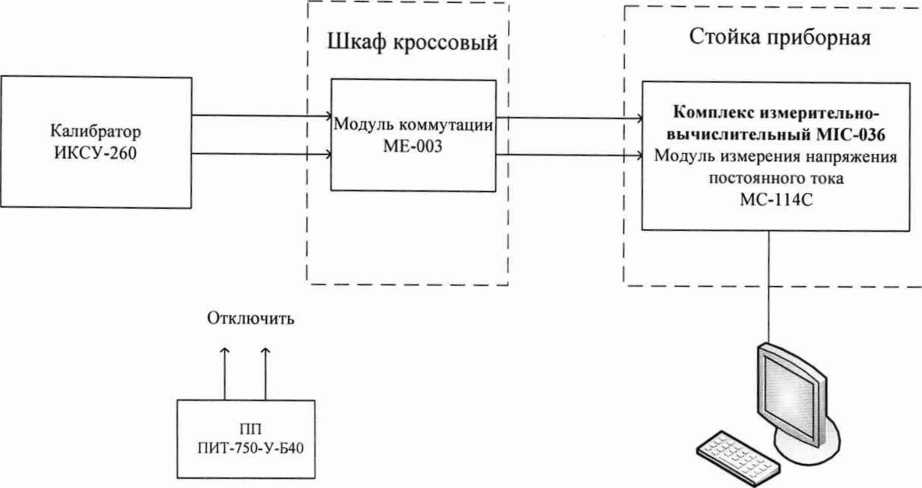

Рисунок 18 - Схема поверки ИК избыточного давления (разрежения) жидких и газообразных сред комплектным способом

Таблица 8.7.1 - Сведения о средствах поверки, используемых для поверки ИК избыточного давления (разрежения) жидких и газообразных сред

Наименование параметра И К	Обозначение измеряемого параметра ГТД	Размерность	НП ДИ ИК	ВП ДИ ИК	Средство поверки	Наименование канала в рабочей конфигурации Recorder
Перепад давления газообразных сред	РВ.120	кПа (кгс /см2)	- 1,96 (- 0,02)	0 (0)	Метран 503	РВ.120
Перепад давления газообразных сред	РВ.121	кПа (кгс /см2)	1.96 (- 0,02)	0 (0)	Метран 503	РВ.121
Перепад давления газообразных сред	РВ.122	кПа (кгс /см2)	1,96 (- 0,02)	0 (0)	Метран 503	РВ.122
Перепад давления газообразных сред	РВ.123	кПа (кгс /см2)	1,96 (- 0,02)	0 (0)	Метран 503	РВ.123

Избыточное давление газообразных сред	РВ. 122-13	кПа (кгс /см2)	- 19.6 (-0,2)	0 (0)	Метран 503	РВ.122-13
Избыточное давление газообразных сред	РВ. 123-14	кПа (кгс /см2)	- 19.6 (-0,2)	0 (0)	Метран 503	РВ.123-14
Избыточное давление газообразных сред	P216J	кПа (кгс /см2)	0 (0)	156.9 (1,6)	Воздух 2,5	Р216_1
Избыточное давление газообразных сред	Р217_1	кПа (кгс /см2)	0 (0)	156.9 (1,6)	Воздух 2,5	Р217_1
Избыточное давление газообразных сред	P218J	кПа (кгс /см2)	0 (0)	156.9 (1.6)	Воздух 2,5	Р218_1
Избыточное давление газообразных сред	P219J	кПа (кгс /см2)	0 (0)	156.9 (1,6)	Воздух 2,5	Р219_1
Избыточное давление газообразных сред	P220J	кПа (кгс /см2)	0 (0)	156.9 (1.6)	Воздух 2,5	P220J
Избыточное давление газообразных сред	РК305	МПа (кгс /см2)	0 (0)	4,0 (40.0)	МП 60	РК.305
Избыточное давление газообразных сред	РК306	МПа (кгс /см2)	0 (0)	4,0 (40.0)	МП 60	РК.306
Избыточное давление газообразных сред	РК307	МПа (кгс /см2)	0 (0)	4,0 (40,0)	МП 60	РК.307
Избыточное давление газообразных сред	РК308	МПа (кгс /см2)	0 (0)	4,0 (40,0)	МП 60	РК.308
Избыточное давление газообразных сред	Рвх СТВ	МПа (кгс /см2)	0 (0)	1,0 (10.0)	МП 60	РВСАСТВ
Избыточное давление газообразных сред	Рв пос	кПа (кгс /см2)	0 (0)	784,5 (8,0)	МП 60	РВКПСВЫХ
Избыточное давление жидких сред	Рсуф	кПа (кгс /см2)	0 (0)	98,1 (1,0)	Воздух 2,5	Р.СУФ

Избыточное давление жидких сред	Рвх г/н1	кПа (кгс /см2)	0 (0)	5 88,4 (6,0)	МП 60	РЖВХГН1
Избыточное давление жидких сред	Рвх г/н2	кПа (кгс /см2)	0 (0)	5 88.4 (6,0)	МП 60	РЖВХГИ2
Избыточное давление жидких сред	Рмвх гн76	кПа (кгс /см2)	0 (0)	5 88,4 (6,0)	МП 60	FH ГНвх
Избыточное давление жидких сред	РМ.ВХ1	МПа (кгс /см2)	0 (0)	1,6 (16,0)	МП 60	РМ.ВХ1
Избыточное давление жидких сред	Рмвх	МПа (кгс /см2)	0 (0)	0,59 (6,0)	МП 60	РМ.ВХ
Избыточное давление жидких сред	Рвых г/н1	МПа (кгс /см2)	0 (0)	24,52 (250)	МП 600	РЖВЫГН1
Избыточное давление жидких сред	Рвых г/н2	МПа (кгс /см2)	0 (0)	24.52 (250)	МП 600	РЖВЫГН2
Избыточное давление жидких сред	Рм вых гн7 6	МПа (кгс /см2)	0 (0)	24,52 (250)	МП 600	FH ГНвых
Избыточное давление жидких сред	Ртвх	МПа (кгс /см2)	0 (0)	0,34 (3,5)	МП 60	Рт.вх
Избыточное давление жидких сред	РтНР	МПа (кгс /см2)	0 (0)	1.18 (12,0)	МП 60	РТ.НР

Таблица 8.7.2 - Настройки ПО «Recorder» на выполнение поверки ПК избыточного

давления (разрежения) жидких и газообразных сред

Поле в окне рисунок 10	Значение в поле для ИК
	РВ.120 РВ.121 РВ.122 РВ.123	РВ.122-13 РВ.123-14		Р216 1 Р217 1 Р218 1 Р219 1 Р220 1		РК305 РК306 РК307 РК308		Рвх СТВ		Рв пос		Рсуф
Минимум	-1,96	-19,6		0		0		0		0		0
Максимум	0	-5,3		156,9		4,0		1,0		784,5		98,1
Ед. изм	кПа	кПа		кПа		МПа		МПа		кПа		кПа
Количество контрольных точек	6	6		6		5		5		6		6
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной
Поле в окне рисунок 10	Значение в поле для ИК
	Рвх г/н 1; Рвх г/н2; Рм вх гн76		РМ.ВХ1		Рм вх		Рвых г/н1; Рвых г/н2; Рм вых гн76		Ргвх		РтНР
Минимум	0		0		0		0		0		0
Максимум	588,4		1,6		0,59		24,52		0,34		1,18
Ед. изм	кПа		мПа		мПа		мПа		мПа		мПа
Количество контрольных точек	5		6		5		5		5		5
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сиг нала	Ручной
Измеритель сигнала	Ручной

Наименование параметра И К	Обозначения измеряемых параметров гтд	Размерность	НП ДИ ИК	ВП ДИ ИК	Количество К Г на ДИ ИК, п	Номинальные значения давления (разрежения) в КТ, х. к
Перепад давления газообразных сред	РВ.120; РВ.121; РВ.122;РВ.123	кПа	минус 1,96	0	6	-1,96;-1,568; -1,176; -0,784; -0,392; 0,0
Избыточное давления газообразных сред	РВ. 122-13; РВ. 123-14	кПа	минус 19,6	0	6	-19,6;-16.74; -13,88;-11,02; -8,15;-5,3;0
Избыточное давление газообразных сред	Р216 1; Р217 1; Р218 1: Р219 1; P220J	кПа	0	156,9	6	0; 31,38: 62,76; 94,14; 125,52; 156.9
Избыточное давление газообразных сред	РК305;РК306; РК307; РК308	МПа	0	4,0	5	0; 1,0; 2,0; 3,0; 4,0
Избыточное давление газообразных сред	РвхСТВ	МПа	0	1,0	5	0; 0,2; 0,4; 0,8: 1
Избыточное давление газообразных сред	Рв пос	кПа	0	784,5	6	0; 156,9; 313.8; 470,7; 627,6; 784,5
Избыточное давление жидких сред)	Рсуф	кПа	0	98.1	6	0; 19.62; 39,24; 58.86: 78,48; 98,1
Избыточное давление жидких сред	Рвхг/н1; Рвх г/н2; Рм вх гн76	кПа	0	588.4	5	0; 147,1; 294,2; 441,3; 588,4
Избыточное давление жидких сред	РМ.ВХ1	МПа	0	1,6	6	0; 0,314; 0,63; 0,94; 1,26; 1,6
Избыточное давление жидких сред	Рмвх	МПа	0	0,59	5	0; 0,147; 0,294 0,441; 0,59
Избыточное давление жидких сред	Рвых г/н1; Рвых г/н2; Рмвыхгн76	МПа	0	24,52	5	0; 6,13; 12,26; 18,39; 24,52
Избыточное давление жидких сред	Ртвх	МПа	0	0.34	5	0; 0,085:0,17; 0,255; 0,34
Избыточное давление жидких сред	РтНР	МПа	0	1.18	5	0: 0,295; 0,59; 0,885; 1.18

Примечание - Номинальные значения давления (разрежения) в КТ носят рекомендательный характер, возможно выбирать другие КТ (не менее 5 и равномерно распределенные по диапазону измерения, включая верхнее и нижнее значения).

• 8.7.1.3.     Используя ПО «Recorder», поочередно для всех номинальных значений давления (разрежения) в КТ, указанных в таблице 8.7.3 , провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения давления на входе ИК задавать с помощью подключенного средства поверки, используя сведения из таблицы 8.7.3 .

• 8.7.1.4.     Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицами 8.7.4. и 8.7.5 Для ИК РВ.120, РВ.121.РВ.122, РВ.123, РВ.122-13, РВ.123-14 ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (2), приведенным в разделе 9 настоящего документа, а для ИК Р216_1. P217J, Р2181, Р219 1. Р220 1, РК305, РК306, РК307. РК308, Рвх СТВ, Рв пос, Рсуф, Рвх г/н1, Рвх г/н2, Рм вх гн76, РМ.ВХ1, Рм вх, Рвых г/н1, Рвых г/н2, Рм вых гн76, Рт вх. Рт HP -по формулам (1) и (4), приведенным в разделе 9 настоящего документа.

Таблица 8.7.4 - Настройки протоколов поверки ИК избыточного давления (разрежения) жидких и газообразных сред

Поле в окне «Настройка параметров протокола» (рисунок Б6 Приложения Б)	Значение в поле для				ИК
	РВ.120 РВ.121 РВ.122 РВ.123	РВ.122-13 РВ.123-14	Р216 1 Р217 1 Р218 1 Р219 1 Р220 1	РК305 РК306 РК307 РК308	Рвх СТВ	а.	Рсуф
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)
Наименование эталона (бокс в области «Шапка отчета»)
Наименование эталона (текстовое поле в области «Шапка отчета»)	Метран 503		Воздух 2,5	МП 60			Воздух 2,5
Информация о модуле (бокс в области «Шапка отчета»)
Информация о канале (бокс в области «Шапка отчета»)
Список контрольных точек (бокс в области «Шапка отчета»)

Дата, время (бокс в области     «Шапка страницы»)
Номер    страницы (бокс   в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Повал страницы»)
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)	Z
Автоматический формат чисел (бокс)
Относительная погрешность (бокс)
Допусковый    кон троль (бокс)
Погрешность: (выбор из     выпадающего списка)	относительная		приведенная
Приведенная     по грешность (бокс)
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	1,96	-19,6	0
Правое текстовое поле в области «Диапазон»	0	0	156,9	4,0	1.0	784,5	98,1
ОСТ 1   01021-93 (бокс)
ВП= (текстовое поле)	0	0	156,9	4,0	1.0	784,5	98,1
Допустимое значение: (текстовое поле)		0,5	0,5			1

Поле в окне «Настройка параметров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	Рвхг/н1; Рвх г/н2; Рм вх гн76	РМ.ВХ1	Рм вх	Рвых г/н 1; Рвых г/н2; Рм вых гн76	Рг вх	Рг HP
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)
Наименование эталона (бокс в области «Шапка отчета»)
Наименование эталона (текстовое поле в области «Шапка отчета»)	МП 60			МП 600	МП 60
Информация о модуле (бокс    в    области «Шапка отчета»)
Информация о канале (бокс    в    области «Шапка отчета»)
Список контрольных точек (бокс в области «Шапка отчета»)
Дата, время (бокс в области «Шапка страницы»)
Номер страницы (бокс в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Повал страницы»)	Z
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому      каналу (бокс)	Z
Автоматический формат чисел(бокс)	Z
Относительная    по грешность (бокс)
Допусковый контроль (бокс)

Погрешность: (выбор из     выпадающего списка)	Приведенная
Приведенная погрешность (бокс)
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	0	0	0	0	0	0
Правое текстовое поле в области «Диапазон»	588,4	1,6	0.59	24,52	0,34	1,18
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	588,4	1,6	0,59	24,52	0,34	1,18
Допустимое значение: (текстовое поле)	1

• 8.7.2. Результаты поверки ИК абсолютных, избыточных и разности давлений газообразных и жидких сред считать положительными, если:

• 8.7.2.1.      В протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.6.1.4 (по результатам измерений каждого ИК), значения абсолютных погрешностей ИК РВ. 120: РВ. 121; РВ. 122; РВ. 123 находятся в допускаемых пределах ± 50 Па;

• 8.7.2.2.      В протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.6.1.4 (по результатам измерений каждого ИК), значения относительных погрешностей ИК РВ. 122-13; РВ. 123-14 находятся в допускаемых пределах ± 0,5 % (в диапазоне измерений от -9.8 кПа до 0 допускается расчитывать не относительную, а приведенную (к 9,8 кПа) погрешность).

• 8.7.2.3.      В протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.6.1.4 (по результатам измерений каждого ИК), значения приведенных к ВП погрешностей ИК P216_l, P217_l, Р2181, Р219_1, P220J. РК305, РК306, РК307, РК308 находятся в допускаемых пределах ± 0,5%;

• 8.7.2.4.      В протоколах сформированных ПО «Recorder» в соответствии с п.п.8.6.1.4 (по результатам измерений каждого ИК), значения приведенных к ВП погрешностей Рвх СТВ, ИК Рв пос, Рсуф. Рвх г/н 1, Рвх г/н2, Рм вх гн76, РМ.ВХ1, Рм вх, Рвых г/н1, Рвых г/н2, Рм вых гн76, Ртвх. РтНР находятся в допускаемых пределах ± 1%;

• 8.7.3. ИК абсолютного барометрического давления представлен ПИП «Барометр рабочий сетевой БРС-1М», который поверяется автономно по документу МИ 2699-2005 «Барометры вибрационно-частотные. Методика поверки».

Результаты поверки ИК считать положительными, если имеется действующее свидетельство о поверке на ПИП, фактические показания давления на ПИП и мониторе Системы совпадают (электрическая часть ИК функционирует корректно).

• 8.7.4. При не выполнении перечисленных в п.п.8.7.2 и п. 8.7.3 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.8. Определение погрешностей ПК температуры газообразных сред с ПИП термоэлектрического типа ТХА (К), TXK(L)

Поверку каждого ПК выполнить в 2 этапа комплектным способом:

• 1- й этап - поверка электрической части ИК с целью определение диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• 2- й этап - определение и оценка максимальной погрешности ИК.

• 8.8.1. Поверку электрической части каждого ИК выполнить следующим образом.

• 8.8.1.1.     Собрать схему поверки в соответствии с рисунком 19, для чего на вход электрической части ИК вместо ПИП подключить калибратор ИКСУ-260 в режиме воспроизведения напряжения постоянного тока от минус 10 до 100 мВ. Места подключений указаны в таблице 8.8.1.



  I I

  /к 'Ъ



Таблица 8.8.1 - Сведения о каналах «Recorder» и о местах подключения калибратора ИКСУ-260 для поверки электрических частей ИК температур газообразных сред сПИП

термоэлектрического типа ТХА (К), TXK(L)

Измеряемый параметр	Прибор/Шкаф	№№ контактов устройства	Наименование канала в рабочей конфигурации Recorder
ТВ ПОС	MIC-140	+in29, -in29	ТВ ПОС
Твх СТВ		+in28, -in28	ТВ СТВ

ПИП ТП-2088

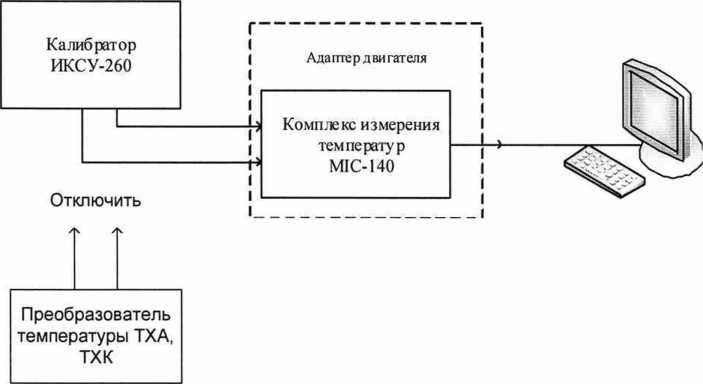

Рисунок 19 - Схема поверки электрических частей ИК температур газообразных сред с ПИП термоэлектрического типа ТХА (К), TXK(L)

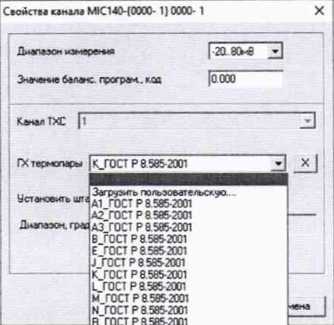

• 8.8.1.2.     Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.8.2 для поверяемой электрической части ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа, и сведения из таблицы 8.8.3. В поле «Контрольные точки» установить значения из таблицы 8.8.3 для соответствующего ИК.

• 8.8.1.3.     Используя ПО «Recorder», поочередно для всех номинальных значений напряжения в КТ. указанных в таблице 8.8.3, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу.

• 8.8.1.4. Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.8.4. Для всех ИК ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (4), приведенным в разделе 9 настоящего документа.

Таблица 8.8.2 - Настройки ПО «Recorder» на выполнение поверки электрических частей ИК температур газообразных сред с ПИП термоэлектрического типа ТХА (К), TXK(L)

Поле в окне рисунок 10	Значение в поле для ИК
	ТВ ПОС	Твхств
Минимум	0	-50
Максимум	600	300
Ед. изм	°C
Количество контрольных точек	5
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.8.3 - Контрольные точки измерения напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразова-

ний ПИП термоэлектрического типа ТХА	:К), TXK(L)
Наименование ИК (измеряемого параметра)	Размерность	S S Э	ВП ДИ ИК	Количество КТ на ДИ ИК, п	Номинальные значения температуры в КТ, ’ хк
Температура газообразных сред (Параметр: ТВ ПОС)	°C	0	600	5	0; 150; 300; 450; 600
Температура газообразных сред (Параметр: ТВХ СТВ)	°C	-50	300	5	-50; 0; 100; 200; 300

Примечание - Номинальные значения температуры в КТ носят рекомендательный характер и могут быть изменены при необходимости (количество КТ должно быть не менее 5 и равномерно распределено по диапазону, включая верхний и нижний пределы), задавать конкретные значения на калибраторе нужно непосредственно в °C (при выборе соответствующего ПИП в настройках -IXA/TXK), в настройках калибратора необходимо выбрать режим автоматической компенсации холодного спая.

Таблица 8.8.4 - Настройки протоколов поверки электрических частей ИК температур

газообразных сред с ПИП термоэлектрического типа ТХА (К), TXK(L)

Поле в окне «Настройка парамет-ров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	ТВ пос	Твх ств
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)	Z
Наименование эталона (бокс в области «Шапка отчета»)	Z
Наименование эталона (текстовое поле в области «Шапка отчета»)	Калибратор электрических сигналов ИКСУ- 260
Информация о модуле (бокс в области «Шапка отчета»)	Z
Информация о канале (бокс в области «Шапка отчета»)
Список контрольных точек (бокс в области «Шапка отчета»)
Дата, время (бокс в области «Шапка страницы»)	Z
Номер страницы (бокс в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Повал страницы»)
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)	/
Автоматический формат чисел (бокс)
Относительная      погрешность (бокс)
Допусковый контроль (бокс)
Погрешность: (выбор из выпадающего списка)	приведенная
Приведенная погрешность (бокс)
Диапазон измерения (бокс)	•
Левое текстовое поле в области «Диапазон»	0	-50
Правое текстовое поле в области «Диапазон»	600	300
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	600	300
Допустимое значение: (текстовое поле)	0,38	0,17

• 8.8.2. Результаты поверки ИК температуры газообразных сред с ПИП термоэлектрического типа считать положительными, если

• 8.8.2.1.     ПИП всех ИК имеют действующие свидетельства о поверке, фактическая максимальная погрешность измерений для каждого из ПИП находится в пределах допускаемой погрешности, определенной его паспортом;

• 8.8.2.2.     В протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.8.1.4 (по результатам измерений электрических частей ИК), максимальные значения относительных (приведенных к ВП) погрешностей:

• 8.8.2.2.1 Для ИК параметра ТВ ПОС для значений напряжений, соответствующих диапазону от 0 до 600 °C, находится в пределах ± 0,38 % от ВП. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП. допускаемой приведенной (к ВП) погрешностью ИК параметра ТВ ПОС, составляющей ± 1 %, и приведенного к ВП предельно допускаемого отклонения от НСХ ПИП ТП-2088, которое должно находиться (в соответствии в описанием типа для ТП-2088 класса допуска 2 при ВП ДИ 600 °C) в допускаемых пределах ± 0.62 %.

• 8.8.2.2.2 Для ИК параметра Твх СТВ для значений напряжений, соответствующих диапазону от минус 50 до 300 °C, находится в пределах ±0,17 % от ВП. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной (к ВП) погрешностью ИК параметра ТВХ СТВ. составляющей ±1%, и приведенного к ВП предельно допускаемого отклонения от НСХ ПИП ТП-2088, которое должно находиться (в соответствии с описанием типа для ТП-2088 класса допуска 2 при ВП ДИ 300 °C) в допускаемых пределах ± 0.83 % от ВП.

• 8.8.3. В случае невыполнения условий, указанных в п.п.8.8.2, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.9. Определение погрешностей ИК температуры жидких и газообразных сред с ПИП терморезистивного тина (термометров сопротивления)

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

• 1- й этап - контроль (оценка) состояния и MX ПИП;

• 2- й этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

3 этап — определение и оценка максимальной погрешности ИК.

• 8.9.1. Для контроля (оценки) ПИП:

• 8.9.1.1.     Проверить внешний вид, наличие пломб и маркировку - ПИП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПИП должны соответствовать паспорту (этикетке).

• 8.9.1.2.     Для каждого ПИП проверить свидетельство о поверке (об определении MX (калибровке)). Свидетельство должно быть действующим.

• 8.9.2. Поверку электрической части каждого ИК выполнить в указанной ниже последовательности:

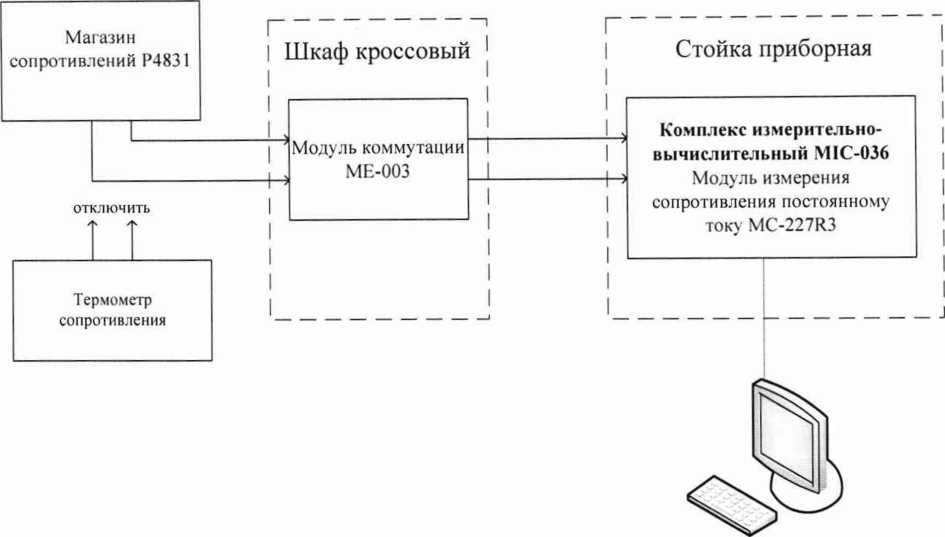

• 8.9.2.1. Собрать схему поверки в соответствии с рисунком 20. На вход электрической части ИК. вместо ПИП, подключить магазин сопротивлений Р4831. Места подключений указаны в таблице 8.9.1.

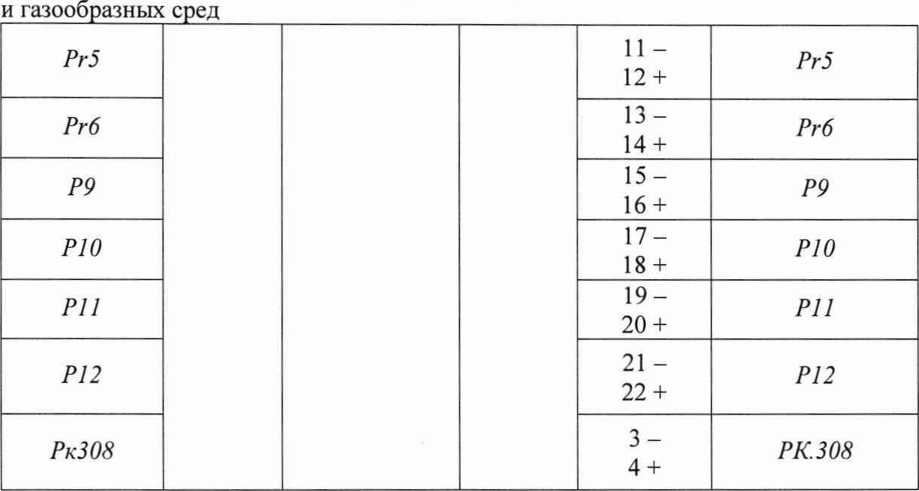

Таблица 8.9.1 - Сведения о каналах «Recorder» и о местах подключения магазина сопротивлений Р4831 для поверки электрических частей ИК температур жидких и газообразных сред с ПИП терморезистивного типа (термометрами сопротивления)

Наименование ИК	Обозначение канала / параметр	Коммутационный шкаф	Устройство в шкафу	11омер модуля /нормализатора в шкафу	№№ контактов	Наименование канала в рабочей конфигурации Recorder
Температуры газообразных сред	ТВХ.105	ШК1	МЕ-003	ХТ18	1,2 17, 18	ТВХ.105
	ТВХ.106		МЕ-003	ХТ18	3.4 19, 20	ТВХ.106
	ТВХ.107		МЕ-003	ХТ18	5.6 21,22	ТВХ.107
	ТВХ.108		МЕ-003	ХТ18	7,8 23,24	ТВХ.108
	ТВХ.109		МЕ-003	ХТ18	9, 10 25,26	ТВХ.109
	ТВХ.110		МЕ-003	ХТ18	И, 12 27,28	ТВХ.110
	Ттвхдв		МЕ-003	ХТ12	1,2 17, 18	ТТ ВХ ДВ

Продолжение таблицы 8.9.1 - Сведения о каналах «Recorder» и о местах подключения магазина сопротивлений Р4831 для поверки электрических частей ИК температур жидких и

• 8.9.2.2.     Включить питание ИС-П1 и загрузить операционную систему Win

dows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.9.1 для поверяемой электрической части ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа, и сведения из таблицы 8.9.2. В поле «Контрольные точки» установить значения из поля «Номинальные значения температуры в КТ» таблицы 8.9.3 для соответствующего ИК.

Таблица 8.9.2 - Настройки ПО «Recorder» на выполнение поверки электрических ча

стей ИК давления жидких и газообразных сред

Поле в окне рисунок 10	Значение в поле для ИК
	ТВХ.105; ТВХ.106; ТВХ.107; ТВХ.108; ТВХ.109; ТВХ.110	Тт вх дв	Тм вых	Тм тпр	Твх г/н; Тм АМГ
Минимум	223	минус 50
Максимум	323	60	250	200	100
Ед. изм	К	°|
Количество    кон трольных точек	5	5	5	6	5
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

аблица 8.9.3 - Контрольные точки измерения температуры

Наименование ИК (измеряемого параметра)	Размерность	НП ДИ ИК	ВП ДИ ИК	Количество КТ на ДИ ИК, п	Номинальные значения температуры в КТ, к	Номинальные значения сопротивления в КТ, (Ом)
Температура газообразных сред (Параметры: ТВХ.105: ТВХ.106; ТВХ.107; ТВХ.108; ТВХ.109; ТВХ.110) Кельвины	°C	223	323	5	223;248; 273; 298;323	80,00; 90,04; 100,00; 109.89; 119,70
Температура газообразных сред (Параметр: Ттвхдв)		ми нус 50	60	5	-50; -30; 0; 30; 60	80,00; 88,04; 100,00; 111,85; 123,60
Температуры жидких сред (Параметр: Тм вых)		ми нус 50	250	5	-50; 20; 100; 170; 250	80,00; 107,91; 139.11; 165,78; 195,57
Температуры жидких сред (Параметр: Тм тпр)		ми нус 50	200	6	-50; 0; 50; 100; 150; 200	80,00; 100,00; 119,70; 139,11; 158,22; 177,04
Температура жидких сред (Параметры: Твхг/н;    Тмамг)		ми нус 50	100	6	-50; 0; 25; 50; 75;100	80,00; 100,00; 109.89; 119,7; 129,44; 139,11

Таблица 8.9.4 - Настройки протоколов поверки электрических частей ИК давления жид

ких и газообразных сред

Поле в окне «Настройка параметров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	ТВХ.105; ТВХ.106; ТВХ.107; ТВХ.108; ТВХ.109; ТВХ.110	Тт вх дв	Тм вых	Тм тпр	Твхг/н; Тм АМГ
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)
Наименование эталона (бокс в области «Шапка отчета»)
Наименование эталона (текстовое поле в области «Шапка отчета»)	Магазин сопротивлений Р4831

Продолжение таблицы 8.9.4 — Настройки протоколов поверки электрических частей ИК

давления жидких и газообразных сред

Информация о модуле (бокс в области «Шапка отчета»)
Информация о канале (бокс в области «Шапка отчета»)
Список контрольных точек (бокс в области «Шапка отчета»)
Дата, время (бокс в области «Шапка страницы»)
Номер страницы (бокс в области «Подвал страницы»)
ФИО оператора (бокс в области «Повал страницы»)	Z
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)	Z
Автоматический формат чисел(бокс)
Относительная погрешность (бокс)
Допусковый   контроль (бокс)
Погрешность: (выбор из выпадающего списка)	относительная	приведенная
Приведенная   погреш ность (бокс)
Диапазон    измерения (бокс)	•
Левое текстовое поле в области «Диапазон»	223	-50	-50	-50	-50
Правое текстовое поле в области «Диапазон»	323	60	250	200	100
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	323	60	250	200	100
Допустимое значение: (текстовое поле)	0,08	0,5	0,88	0.85	0,7

• 8.9.2.3.     Используя ПО «Recorder», поочередно для всех номинальных

значений температуры в КТ, указанных в таблице 8.9.3, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения сопротивления на входе ИК, соответствующие номинальным значениям температуры в КТ и указанные в поле «Номинальные значения сопротивления в КТ», устанавливать с помощью магазина сопротивлений Р4831 в Ом.

• 8.9.2.4.     Используя указания п.п.7 - 12 Приложения Б к настоящему

документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.9.4. Для ИК Твх.105, Твх.106, 1 вх.107, Твх.108. 1вх.1О9 и Твх.110 ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (3), приведенным в разделе 9 настоящего документа. Для ИК Тт вхдв.Тм вых. Тм тпр. Твх г/н и Тмамг обработка результатов измерений будет выполнена по формулам (1) и (4), приведенным в разделе 9 настоящего документа.

• 8.9.3. Результаты поверки ИК температуры жидких и газообразных сред с ПИП терморезистивного типа (термометрами сопротивления) считать положительными если:

• 8.9.3.1.     Погрешность всех ПИП находится в допускаемых пределах, нормированных по ГОСТ 6651-94 гр.22 для терморезистивных преобразователей класса допуска В с номинальной градуировочной характеристикой Pt 100;

• 8.9.3.2.    Максимальные значения относительных приведенных к ДИ погрешностей электрических частей ИК параметров ТВХ.105, ТВХ.106, ТВХ. 107, ТВХ.108, ТВХ. 109 и ТВХ.110 в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.9.2.4, находятся в допускаемых пределах ± 0,08 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ИЗ погрешности каждого ИК указанных параметров, составляющей ±0, 3%, и максимальным значением приведенной погрешности ПИП. Последняя для ПИП ТС-1288 класса допуска В, абсолютная погрешность преобразования которого находится в пределах ±0,5К, при ИЗ от -223 до 323К указанных ИК составит не более ± 0,22 %.

• 8.9.3.3.     Максимальное значение относительной приведенной к ВП погрешности электрической части ИК параметра Тт вх дв в протоколе, сформированном ПО «Recorder» в соответствии с п.п.8.9.2.4, находится в допускаемых пределах ± 0.5 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности ИК указанного параметра, составляющей ± 1,5 %, и максимальным значением приведенной к ВП погрешности ПИП. Последняя для ПИП ТС-1288 класса допуска В, абсолютная погрешность преобразования которого находится в пределах ± 0,6 °C, при ВП +60 °C указанного ИК составит ± 1 %.

• 8.9.3.4.     Максимальное значение относительной приведенной к ВП погрешности электрической части ИК параметра Тм вых в протоколе, сформированном ПО «Recorder» в соответствии с п.п.8.9.2.4, находится в допускаемых пределах ± 0,88 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности ИК указанного параметра, составляющей ± 1,5 %, и максимальным значением приведенной к ВП погрешности ПИП. Последняя для ПИП ТС-1288 класса допуска В. абсолютная погрешность преобразования которого находится в пределах ± 1,55 °C, при ВП +250 °C указанного ИК составит ± 0,6 %.

• 8.9.3.5.     Максимальное значение относительной приведенной к ВП погрешности электрической части ИК параметра Тм тпр в протоколе, сформированном ПО «Recorder» в соответствии с п.п.8.9.2.4, находится в допускаемых пределах ± 0,85 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности ИК указанного параметра, составляющей ±1,5%, и максимальным значением приведенной к ВП погрешности ПИП. Последняя для ПИП ТС-1288 класса допуска В, абсолютная погрешность преобразования которого находится в пределах ± 1,3 °C, при ВП +200 °C указанного ИК составит ± 0,65 %.

• 8.9.3.6.     Максимальные значения относительных приведенных к ВП

погрешностей электрических частей ИК параметров ТВХ Г/Н и ТМ АМГ в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.9.2.4, находятся в допускаемых пределах ± 0,7 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности ИК указанного параметра, составляющей ± 1,5 %, и максимальным значением приведенной к ВП погрешности ПИП. Последняя для ПИП ТС-1288 класса допуска В, абсолютная погрешность преобразования которого находится в пределах ± 0,8 °C, при ВП +100°С указанного ИК составит ± 0,8 %.

• 8.9.4. В случае не выполнения условий, указанных в п.п.8.9.3, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 8.10. Определение абсолютной погрешности измерений температуры и абсолютной погрешности измерений относительной влажности окружающего воздуха

Поверку ИК выполнить в 3 этапа поэлементным способом:

• -    1 этап - контроль (оценка) состояния и MX ПИП;

• -   2 этап - поверка электрической части ИК относительной влажности атмосферного воздуха с целью определение диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• -   3 этап - определение и оценка максимальных погрешностей ИК.

• 8.10.1 Для контроля (оценки) ПИП отсоединить его от электрической части ИК относительной влажности и от линии интерфейса RS-232..

Проверить внешний вид, наличие пломб и маркировку - ПИП не должен иметь видимых внешних повреждений, пломбирование, маркировка типа и номера ПИП согласно паспорту (этикетке).

Для ПИП проверить свидетельство о поверке (об определении MX (калибровке)). Свидетельство должно быть действующим.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПИП.

После контроля (оценки) состояния и MX установить ПИП на штатное место, закрепить, подключить кабель соединения ПИП с электрической частью ИК относительной влажности атмосферного воздуха и с линией интерфейса RS-232.

• 8.10.2 Поверку ИК относительной влажности атмосферного воздуха выполнить следующим образом:

• 8.10.2.1 Собрать схему поверки в соответствии с рисунком 21 для чего на вход ИК подключить калибратор сигналов ИКСУ-260 в режиме воспроизведения силы постоянного тока от 4 до 20 мА.

• 8.10.2.2 Использовать для определения места отключения/подключения сведения из таблицы 8.10.1.

• 8.10.2.3 Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.10.1 для поверяемой электрической части ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа и сведения из таблицы 8.10.2. В поле «Контрольные точки» установить номинальные значения силы постоянного тока, указанные в поле «Номинальные значения силы постоянного тока в КТ» таблицы 8.10.3.

Таблица 8.10.1 - Сведения о канале «Recorder» и о месте подключения калибратора для

поверки электрической части ИК относительной влажности атмосферного воздуха

Наименование ИК	Обозначение канала / параметр	Коммутационный шкаф	Устройство в шкафу	Номер модуля /нормализатора в шкафу	№№ контактов	Наименование канала в рабочей конфигурации Recorder
Температура окружающего воздуха	Тн	-	-	-	-	Тн
Относительная влажность воздуха в рабочем боксе	rh_	ШК1	МЕ-003	хтю	17 + 49-	RH

Операторская станция Рисунок 21 - Схема поверки ИК относительной влажности атмосферного воздуха

Используя ПО «Recorder», поочередно для всех номинальных значений в КТ, указанных в таблице 8.10.3, провести измерения в электрической части ИК в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения тока в КТ на входе электрической части исследуемого ИК устанавливать с помощью калибратора ИКСУ-260 в миллиамперах в соответствии с таблицей 8.10.3.

Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола проверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.10.4. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (4), приведенным в разделе 9 настоящего документа.

Таблица 8.10.2 - Настройки ПО «Recorder» на выполнение поверки электрической ча

сти ИК относительной влажности атмосферного воздуха

Поле в окне рисунок 10	Значение в поле для ИК
	RH_
Минимум	0
Максимум	99
Ед. изм	%
Количество контрольных точек	5
Длина порции	1
Количество порций	3
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.10.3 - Контрольные точки измерения температуры и ИК относительной влаж-ности атмосферного воздуха

Наименование ИК (измеряемого параметра)	Размерность	НП ДИ ИК	ВП ДИ ИК	Количество КТ на ДИ ИК, п	Номинальны е значения измеряемого параметра в КТ	Номинальные значения силы постоянного тока в КТ (мА), хк
Относительная влажность воздуха в рабочем боксе (Параметр: RH J	%	0	99	5	0; 25; 50; 75; 99	4,0; 8,0; 12,0; 16,0; 19,84

Таблица 8.10.4 - Настройки протокола поверки электрической части ИК относительной

влажности атмосферного воздуха

Поле в окне «Настройка параметров протокола»(рисунок Б6 Приложения Б)	Значение в поле для ИК
	RH_
Дата, время (бокс в области «Шапка отчета»)	Z
Информация о диапазоне (бокс в области «Шапка отчета»)	Z
Наименование эталона (бокс в области «Шапка отчета»)	Z
Наименование эталона (текстовое поле в области «Шапка отчета»)	Калибратор электрических сигналов ИКСУ-260
Информация о модуле (бокс в области «Шапка отчета»)	Z
Информация о канале (бокс в области «Шапка отчета»)	Z
Список контрольных точек (бокс в области «Шапка отчета»)	Z

относительной влажности атмосферного воздуха

Дата, время (бокс в области «Шапка страницы»)	Z
Номер страницы (бокс в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Повал страницы»)	Z
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)	Z
Автоматический формат чисел (бокс)	Z
Относительная      погрешность (бокс)
Допусковый контроль (бокс)
Погрешность: (выбор из выпадающего списка)	относительная
Приведенная погрешность (бокс)
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	0
Правое текстовое поле в области «Диапазон»	99
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	99
Допустимое значение: (текстовое поле)

• 8.10.3 Так как первичный преобразователь температуры атмосферного воздуха в ПИП «Измеритель влажности и температуры ИВТМ-7» на выходе выдает сигнал в цифровом виде по протоколу RS232 в операторскую станцию, то абсолютная погрешность ИК температуры атмосферного воздуха принимается равной абсолютной погрешности этого первичного преобразователя.

• 8.10.4 Результаты поверки ИК температуры Тн и ИК относительной влажности атмосферного воздуха Rh_ считать положительными, если:

• 8.10.4.1 Используемый в ИС-П1 ПИП (ИВТМ-7) поверен, имеет действительное свидетельство о поверке

• 8.10.4.2 Для электрической части ИК влажности номинальные значения измеряемого параметра в КТ соответсвуют номинальным значениям силы постоянного тока в КТ (мА) на входе при проверке, а фактические значения относительной влажности на дисплее ПИП соответствуют показаниям на мониторе системы (при подключении ПИП к электрической части ИК).

• 8.10.5 При не выполнении перечисленных в п.п.8.10.4 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.испытания ИС-П1 приостанавливаются.

8.11 Определение погрешностей ИК виброскорости корпуса ГТД

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

• 1-й этап - контроль (оценка) состояния и MX ПИП;

• 2- й этап - контроль (оценка) состояния и MX комплекса измерительновычислительного MIC-300 (в составе модуля измерения динамических сигналов М2408 и усилителя МЕ-908);

• 3- й этап - проверка правильности подключения, определение и оценка максимальной погрешности ИК.

• 8.11.2. Для контроля (оценки) ПИП:

• 8.11.1.1.   Проверить внешний вид, наличие пломб и маркировку - ПИП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПИП должны соответствовать паспорту (этикетке).

• 8.11.1.2.    Для каждого ПИП проверить свидетельство о поверке (об определении MX (калибровке)). Свидетельство должно быть действующим.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПИП.

• 8.11.2 Для контроля (оценки) MIC-300:

• 8.11.2.1 Проверить внешний вид, наличие пломб и маркировку - комплекс не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера должны соответствовать паспорту (этикетке).

• 8.11.2.2 Проверить свидетельство о поверке (об определении MX (калибровке)). Свидетельство должно быть действующим.

8.11.3 Результаты поверки ИК виброскорости корпуса ГТД, считать положительными, если:

• 8.11.3.1 Компоненты ИК подключены корректно;

• 8.11.3.2 ПИП обоих ИК поверены, имеют действующие свидетельства о поверке, фактическая максимальная погрешность измерений для каждого из ПИП находится в пределах допускаемой погрешности, определенной его паспортом;

• 8.11.3.3 Комплекс измерительно-вычислительный MIC-300 (в составе модуля измерения динамических сигналов М2408 и усилителя МЕ-908) имеет действующее свидетельство о поверке, фактическая максимальная погрешность измерений находится в пределах допускаемой погрешности, определенной его паспортом;

• 8.11.3.4 Максимальное значение суммарной приведенной к ВП погрешности ИК при выполнении п. 8.11.3.1 - 8.11.3.3. не превышает установленных для нее требований в 10%.

• 8.11.4 При не выполнении перечисленных в п.п.8.11.3 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.12. Определение погрешностей ИК напряжения и силы постоянного тока

• 8.12.1.     Поверку ИК напряжения постоянного тока, соответствующего температуре воздуха (газа), выполнить следующим образом:

• 8.12.1.1.    Собрать схему поверки в соответствии с рисунком 22, для чего на вход электрической части ИК вместо ПИП подключить калибратор ИКСУ-260 в режиме воспроизведения напряжения постоянного тока от минус 3 до 67 мВ. Места подключений указаны в таблице 8.12.1.

Таблица 8.12.1 - Сведения о каналах «Recorder» и о местах подключения калибратора ИКСУ-260 для поверки электрических частей ИК температур газообразных сред

Измеряемый параметр	Прибор/Шкаф	№№ контактов устройства	Наименование канала в рабочей конфигурации Recorder
Т2033		+in7, -in7	Т2033
Т2034		+in8, -in8	Т2034
Т2035		+in9, -in9	Т2035
Т2036		+inl0, -inlO	Т2036
Т2037		+inl 1, -ini 1	Т2037
Т2038		+inl2, -ini 2	Т2038
Т2039		+inl3, -ini 3	Т2039
Т2040		+inl4, -in 14	Т2040
Т251 1	MIC-140	+inl5, -ini 5	T251_l
Т252 1		+inl6, -ini6	T252_l
Т253 1		+inl7, -in 17	Т253_1
Т254 1		+inl 8, -ini8	Т254 1
Т255_1		+inl9, -in 19	Т255.1
ТК320		+in20, -in20	ТК320
ТК321		+in21, -in21	ТК321
ТК322		+in22, -in22	ТК322
ТТ.555		+in4, -in4	ТТ.555

• 8.12.1.2.    Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.12.1 для поверяемой электрической части ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа, и сведения из таблицы 8.12.2. В поле «Контрольные точки» установить значения из таблицы 8.12.3 для соответствующего ИК.

• 8.12.1.3.    Используя ПО «Recorder», поочередно для всех номинальных значений напряжения в КТ, указанных в таблице 8.12.3, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения напряжения на входе ИК устанавливать с помощью калибратора ИКСУ-260 в мВ.

• 8.12.1.4.    Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.12.4. Для всех ИК ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (4), приведенным в разделе 9 настоящего документа.

Таблица 8.12.2 - Настройки ПО «Recorder» на выполнение поверки электрических частей ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред

Поле в окне рисунок 10	Значение в поле для ИК
	Т2033; Т2034; Т2035; Т2036; Т2037; Т2038; Т2039; Т2040; Т251 1;Т252 1; Т253 1; Т254 1;Т255 1	ТК320; ТК321;ТК322	ТТ.555
Минимум	л -э
Максимум	67
Ед. изм	мВ
Количество контрольных точек	6
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.12.3 - Контрольные точки измерения напряжения постоянного тока, соот-

ствующего значениям температуры газооб	разных сред
Наименование ИК (измеряемого параметра)	Размерность	НП ДИ ИК	ВП ДИ ИК	Количество КТ на ДИ ИК, п	Номинальные значения напряжения в КТ,
Напряжение постоянного тока, соответствующее температуре воздуха (газа) (Параметры: Т2ОЗЗ; Т2034; Т2035; Т2036; Т2037; Т2038; Т2039; Т2040; Т251 1;Т252 1; Т253 1; Т254 1; Т255 1; ТК320; ТК321; ТК322; ТТ 555)	мВ	ми нус 3	67	6	-3,0; 11,0; 25,0; 39,0; 53,0; 67,0

Примечание - переключение режима работы ИК между измерением напряжения постоянного тока и измерением температуры (по НСХ ПИП) выполнять в соответствии с приложением Д.

Таблица 8.12.4 - Настройки протоколов поверки ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред

Поле в окне «Настройка параметров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	Т2033; Т2034; Т2035; Т2036; Т2037; Т2038; Т2039; Т2040; Т251 1; Т252 1; Т253 1; Т254 1;Т255 1	ТК320; ТК321; ТК322	ТТ.555
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)	Z
Наименование эталона (бокс в области «Шапка отчета»)
Наименование эталона (текстовое поле в области «Шапка отчета»)	Калибратор электрических сигналов ИКСУ-260
Информация о модуле (бокс в области «Шапка отчета»)
Информация о канале (бокс в области «Шапка отчета»)
Список контрольных точек (бокс в области «Шапка отчета»)
Дата, время (бокс в области «Шапка страницы»)
Номер страницы (бокс в области «Подвал страницы»)
ФИО оператора (бокс в области «Повал страницы»)

Продолжение таблицы 8.12.4 - Настройки протоколов поверки ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред

ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего Поверку
Отдельная таблица по каждому каналу (бокс)	Z
Автоматический формат чисел (бокс)	Z
Относительная погрешность (бокс)
Допусковый   контроль (бокс)	Z
Погрешность: (выбор из выпадающего списка)	приведенная
Приведенная   погреш ность (бокс)	Z
Диапазон    измерения (бокс)	•
Левое текстовое поле в области «Диапазон»	-3
Правое текстовое поле в области «Диапазон»	67
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	67
Допустимое значение: (текстовое поле)	0,07

• 8.12.1.5.    Результаты поверки ИК напряжения постоянного тока, соответствующего температуре воздуха (газа), считать положительными, если в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.12.1.4, максимальные значения приведенных (к ВП) погрешностей измерений напряжения для электрических частей каждого из ИК параметров Т2033, Т2034, Т2035, Т2036, Т2037, Т2038, Т2039, Т2040, Т2511, Т252_1, T253_l, T254_l, T255_l, ТК320; ТК321; ТК322 и ТТ.555 находится в пределах ± 0,07 % от ВП.

• 8.12.1.6.    В случае не выполнения условий, указанных в п.п.8.12.1.5, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.12.2. Поверку ИК силы постоянного тока выполнить в следующим образом:

• 8.12.2.1. Собрать схему поверки электрической части ИК измеряемого параметра из таблицы 8.12.5 в соответствии с рисунком 23, для чего на входе электрической части ИК подключить калибратор ИКСУ-260 в режиме воспроизведения силы постоянного тока от 4 до 20 мА. Необходимое место подключения определить с использованием сведений из таблицы 8.12.5.




  Рисунок 23 - Схема поверки ИК силы постоянного тока, соответствующего значениям давления жидких и газообразных сред



• 8.12.2.2.    Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.12.5 для поверяемого ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа, и сведения из таблицы 8.12.6. В поле «Контрольные точки» установить значения из таблицы 8.12.7 для соответствующего ИК.

• 8.12.2.3.   Используя ПО «Recorder», поочередно для всех номинальных значений давления (разрежения) в КТ, указанных в таблице 8.12.7, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения давления на входе ИК устанавливать с помощью калибратора ИКСУ-260 в единицах измерения его носителя - силы постоянного тока (мА).

Таблица 8.12.5 - Сведения о каналах «Recorder» и о местах подключения калибратора ИКСУ-260 для поверки электрических частей ИК давления жидких и газообразных сред

Обозначение канала / параметр	Коммутационный шкаф	Устройство в шкафу	Номер модля /нормализатора в шкафу	№№ контактов	Наименование канала в рабочей конфигурации Recorder
Рг1		модуль ком-		1 - 2 +	Prl
Рг2	ШК2	мутации WAGO 289-	№2	5- 6 +	Рг2
РгЗ		621		7- 8 +	РгЗ
Рг4				9- 10 +	Рг4

Продолжение таблицы 8.12.5 - Сведения о каналах «Recorder» и о местах подключения калибратора ИКСУ-260 для поверки электрических частей ИК давления жидких и газообразных сред

РгЗ				11 - 12 +	РгЗ
Ргб				13- 14 +	Ргб
Р9				15- 16 +	Р9
РЮ				17- 18 +	РЮ
PH				19- 20 +	PH
Р12				21 - 22 +	Р12
Рк308				3- 4 +	РК.308

Таблица 8.12.6 - Настройки ПО «Recorder» на выполнение поверки электрических частей ИК давления жидких и газообразных сред

Поле в окне рисунок 10	Значение в поле для И К
	Prl Рг2 РгЗ Pr4 Рг? Ргб Р9 РЮ Р11   Р12 РкЗО8
Минимум	4
Максимум	20
Ед. изм	мА
Количество    кон трольных точек	6
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.12.7 - Контрольные точки измерения силы постоянного тока

Наименование параметра ИК (обозначение измеряемого параметра ГТД)	Размерность	НП ДИ ИК	ВПДИ ИК	Количество КТ на ДИ ИК, п	Номинальные значения давления (разрежения) в КТ, * л-
Сила постоянного тока (и сила постоянного тока, соответствующая статическому давлению за КВД) (Параметры: Prl; Рг2; РгЗ; Рг4; РгЗ; Ргб; Р9; РЮ; PH; Р12; Рк308)	мА	4	20	6	4; 7,2; 10,4; 13,6; 16,8; 20

Таблица 8.12.8 - Настройки протоколов поверки электрических частей ИК давления жид

ких и газообразных сред

Поле в окне «Настройка параметров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	Рг1	Рг2	РгЗ	Рг4	Рг5	Ргб	Р9	РЮ	PH	Р12	Рк308
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)	Z
Наименование эталона (бокс в области «Шапка отчета»)	Z
Наименование эталона (текстовое поле в области «Шапка отчета»)	Калибратор электрических сигналов ИКСУ-260
Информация о модуле (бокс в области «Шапка отчета»)	Z
Информация о канале (бокс в области «Шапка отчета»)	Z
Список контрольных точек (бокс в области «Шапка отчета»)
Дата, время (бокс в области    «Шапка страницы»)
Номер    страницы (бокс в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Повал страницы»)	Z
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)

Автоматический формат чисел (бокс)
Относительная погрешность (бокс)
Допусковый    кон троль (бокс)	Z
Погрешность:   (вы бор из выпадающего списка)	приведенная
Приведенная    по грешность (бокс)
Диапазон измерения (бокс)	•
Левое текстовое поле в области «Диапазон»	4
Правое текстовое поле в области «Диапазон»	20
ОСТ 1   01021-93 (бокс)
ВП= (текстовое поле)	20
Допустимое значение: (текстовое поле)	0,1

• 8.12.2.4.    Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.12.8. Для всех ИК ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (4), приведенным в разделе 9 настоящего документа.

• 8.12.2.5.    Результаты поверки ИК силы постоянного тока и силы постоянного тока, соответствующей статическому давлению за КВД, считать положительными, если максимальное значение приведенной к ВП погрешности измерений для каждого ИК по результатам поверки находится в допускаемых пределах ± 0,1 %.

• 8.12.2.6.    В случае не выполнения условий, указанных в п.п.8.12.2.5, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.13. Определение погрешностей ИК напряжения переменного тока генератора

Поверку ИК напряжения переменного трехфазного тока выполнить в 3 этапа поэлементным способом:

• 1- й этап - контроль (оценка) состояния и MX ПИП;

• 2- й этап - поверка электрической части ИК с целью определения диапазона измерений и погрешности измерений;

• 3- й этап - определение и оценка максимальной погрешности ИК.

• 8.13.1.     Для контроля (оценки) ПИП:

• 8.13.1.1.    Проверить внешний вид, наличие пломб и маркировку - ПИП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПИП должны соответствовать паспорту (этикетке).

Для каждого ПИП проверить свидетельство о поверке (об определении MX (калибровке)). Свидетельство должно быть действующим.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПИП.

• 8.13.2. Поверку электрической части каждого ИК выполнить в следующем порядке:

• 8.13.2.1.    Собрать схему поверки в соответствии с рисунком 24.Рисунок 2 Отключить ПИП и вместо него на вход электрической части ИК подключить калибратор Transmille 3041 в режиме воспроизведения напряжения постоянного тока от 0 до 10 В. Место для отключения/подключения выбирать на основе сведений из таблицы 8.13.1.

• 8.13.2.2.    Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.13.1 для поверяемой электрической части ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа и сведения из таблицы 8.13.2. В поле «Контрольные точки» установить номинальные значения действующего напряжения, указанные в поле таблицы 45 «Номинальные значения действующего напряжения в КТ».

• 8.13.2.3.    Используя ПО «Recorder», поочередно для всех номинальных значений действующего напряжения в КТ, указанных в таблице 8.13.3, провести поверку электрической части выбранного ИК в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения действующего напряжения в КТ на входе электрической части исследуемого ИК устанавливать с помощью калибратора Transmille 3041 в вольтах в соответствии с полем «Номинальные значения действующего напряжения в КТ на выходе ПИП» таблицы 8.13.3.

• 8.13.2.4.    Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.13.4. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (4), приведенным в разделе 9 настоящего документа.



Операторская станция

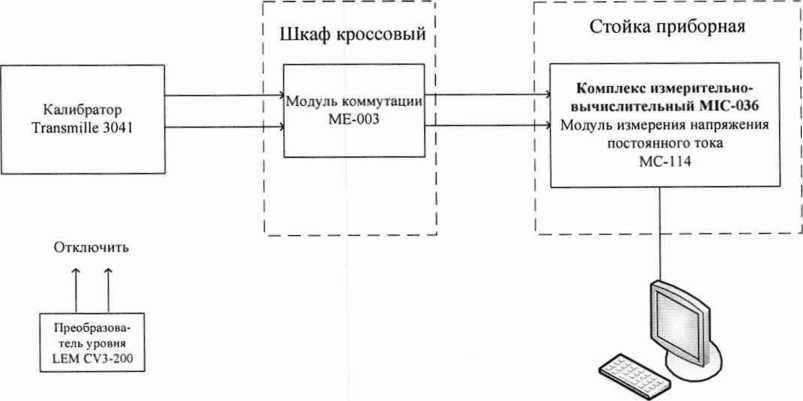

Рисунок 24 - Схема поверки электрической части ИК напряжения переменного тока

Таблица 8.13.1 - Сведения о каналах «Recorder» и о местах подключения калибратора для поверки электрических частей ИК напряжения переменного тока

Наименование ИК	Обозначение канала / параметр	Коммутационный шкаф	Устройство в шкафу	Номер модуля /нормализатора в шкафу	№№ контактов	Наименование канала в рабочей конфигурации Recorder
Напряжение переменного тока	UtehI	ШК 1	МЕ-003	ХТ11	8 + 24-	иФ.1
	Uteh2	ШК 1	МЕ-003	ХТ11	9 + 25-	ИФ.2
	UrEH3	ШК 1	МЕ-003	ХТ11	10 + 26-	иФ.з

Таблица 8.13.2 - Настройки ПО «Recorder» на выполнение поверки электрических частей ИК напряжения переменного тока

Поле в окне рисунок 10	Значение в поле для ИК
	UrEHl	Е1ген2	ИгенЗ
Минимум	0
Максимум	150
Ед. изм	В
Количество    кон-	А
трольных точек
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

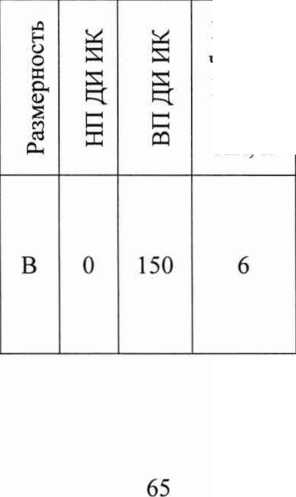

Таблица 8.13.3 - Контрольные точки измерения напряжения переменного тока

Наименование ИК	Обозначение канала / параметр	Размерность	НП ДИ ИК	ВП ДИ ИК	Количество КТ на ДИ ИК, п	Номинальные значения действующего напряжения в КТ,	Номинальные значения напряжения в КТ на выходе ПИП, Хк
Напряжение переменного тока	UtehI
Напряжение переменного тока	UrEH2	В	0	150	6	0; 30; 60; 90; 120;150	0,0; 1,5; 3,0; 4,5; 6,0; 7,5
Напряжение переменного тока	UrEH3

Таблица 8.13.4 - Настройки протоколов поверки электрических частей ИК напряжения

переменного тока

Поле в окне «Настройка парамет-ров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	UtehI	Uteh2	ИгенЗ
Дата, время (бокс в области «Шапка отчета»)	Z
Информация о диапазоне (бокс в области «Шапка отчета»)	Z
Наименование эталона (бокс в области «Шапка отчета»)	Z
Наименование эталона (текстовое поле в области «Шапка отчета»)	Калибратор многофункциональный Transmille 3041
Информация о модуле (бокс в области «Шапка отчета»)	Z
Информация о канале (бокс в области «Шапка отчета»)	Z
Список контрольных точек (бокс в области «Шапка отчета»)	Z
Дата, время (бокс в области «Шапка страницы»)	Z
Номер страницы (бокс в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Повал страницы»)	Z
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)	Z
Автоматический формат чисел (бокс)	Z
Относительная      погрешность (бокс)
Допусковый контроль (бокс)	Z
Погрешность: (выбор из выпадающего списка)	приведенная
Приведенная погрешность (бокс)	Z
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	0
Правое текстовое поле в области «Диапазон»	150
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	150
Допустимое значение: (текстовое поле)	2,3

• 8.13.3. Результаты поверки ИК напряжения переменного тока считать положительными, если:

• 8.13.3.1. ПИП всех ИК поверены, имеют действующие свидетельства о поверке, фактическая максимальная погрешность измерений для каждого из ПИП находится в пределах допускаемой погрешности, определенной его паспортом.

• 8.13.3.2.    Максимальное значение приведенной к ВП погрешности измерений электрической части ИК для каждого ИК по результатам поверки электрических частей ИК в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.13.2.4, находится в допускаемых пределах ± 2,3 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности каждого ИК параметров UrEHl, UrEH2 и ЫгенЗ, составляющей ± 2,5 %, и максимальным значением приведенной погрешности ПИП, которое должно находиться в допускаемых пределах ± 0,2 %.

• 8.13.3.3.    При не выполнении перечисленных в п.8.13.3.1 и 8.13.3.2 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

8.14. Определение погрешностей ИК силы переменного тока генератора

Поверку ИК силы переменного тока выполнить в 3 этапа поэлементным способом:

• 1- й этап - контроль (оценка) состояния и MX ПИП;

• 2- й этап - поверка электрической части ИК с целью определения диапазона измерений и погрешности измерений;

• 3- й этап - определение и оценка максимальной погрешности ИК.

• 8.14.1.     Для контроля (оценки) ПИП:

• 8.14.1.1.    Проверить внешний вид, наличие пломб и маркировку - каждый ПИП не должен иметь видимых внешних повреждений, а его пломбирование, маркировка типа и номера ПИП соответствовать паспорту (этикетке).

Для каждого ПИП проверить свидетельство о поверке (об определении MX (калибровке)). Свидетельство должно быть действующим.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПИП.

• 8.14.2. Поверку электрической части каждого ИК выполнить в следующем порядке:

• 8.14.2.1.    Собрать схему поверки в соответствии с рисунком 25, для чего отключить ПИП и вместо него на вход электрической части ИК подключить калибратор ИКСУ-260 в режиме воспроизведения постоянного тока от 0 до 25 мА. Место для отключения/подключения выбирать на основе сведений из таблицы 8.14.1.

• 8.14.2.2.    Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.14.1 для поверяемой электрической части ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа и сведения из таблицы 8.14.2. В поле «Контрольные точки» установить номинальные значения тока, указанные в поле «Номинальные значения тока в КТ, мА» таблицы 8.14.3.

• 8.14.2.3.    Используя ПО «Recorder», поочередно для всех номинальных значений тока в КТ, указанных в таблице 8.14.3, провести измерения в электрической части выбранного ИК в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения тока в КТ на входе электрической части исследуемого ИК устанавливать с помощью калибратора ИКСУ-260 в миллиамперах в соответствии с полем «Номинальные значения тока в КТ, (мА) на выходе ПИП» таблицы 8.14.3.

• 8.14.2.4.    Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.14.4. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (4), приведенным в разделе 9 настоящего документа.

Таблица 8.14.1 - Сведения о каналах «Recorder» и о местах подключения калибратора для поверки электрических частей ИК силы переменного тока

Наименование ИК	Обозначение канала /параметр	Коммутационный шкаф	Устройство в шкафу	Номер модуля в шкафу	№№ контактов	Наименование канала в рабочей конфигурации Recorder
Сила   пере менного тока	А ГЕН1	ШК 1	МЕ-003	ХТ11	5 + 11 -	JO.1
	А ген2	ШК 1	МЕ-003	ХТ11	6 + 22-	JO.2
	А генЗ	ШК 1	МЕ-003	ХТ11	7 + 23-	JO.3

Таблица 8.14.2 - Настройки ПО «Recorder» на выполнение поверки электрических

частей ИК силы переменного тока

Поле в окне рисунок 10	Значение в поле для ИК
	Аген1	Аген2	АгенЗ
Минимум	0
Максимум	560
Ед. изм	А
Количество    кон трольных точек	6
Длина порции	10
Количество порций	10
Количество циклов	3

Продолжение таблицы 8.14.2 - Настройки ПО «Recorder» на выполнение поверки

электрических частей ИК силы переменного тока

Обратный ход	Нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.14.3 - Контрольные точки измерения силы переменного тока

Наименование ИК	Обозначение канала /параметр	Размерность	НП ДИ ИК	ВП ДИ ИК	Количество	S     5 я X н	Номинальные действующие значения тока в КТ	Номинальные значения тока в КТ, (мА) на выходе ПИП, хк
	А ГЕН1
Сила переменного тока	А ген 2	А	0	560		6	0; 112; 224; 336; 448; 560	4,0; 6,2; 8,4; 10,6; 12,8; 15,0
	А генЗ

Таблица 8.14.4 - Настройки протоколов поверки электрических частей ИК силы

переменного тока

Поле в окне «Настройка парамет-ров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	Аген1	Аген2	АгенЗ
Дата, время (бокс в области «Шапка отчета»)
Информация о диапазоне (бокс в области «Шапка отчета»)
Наименование эталона (бокс в области «Шапка отчета»)
Наименование эталона (текстовое поле в области «Шапка отчета»)	Калибратор ИКСУ-260
Информация о модуле (бокс в области «Шапка отчета»)
Информация о канале (бокс в области «Шапка отчета»)
Список контрольных точек (бокс в области «Шапка отчета»)
Дата, время (бокс в области «Шапка страницы»)
Номер страницы (бокс в области «Подвал страницы»)
ФИО оператора (бокс в области «Повал страницы»)
ФИО оператора (текстовое поле в	ФИО сотрудника, проводившего
области «Подвал страницы»)	поверку
Отдельная таблица по каждому каналу (бокс)

Продолжение таблицы 8.14.4 - Настройки протоколов поверки электрических частей ИК силы переменного тока

Автоматический формат чисел (бокс)	Z
Относительная      погрешность (бокс)
Допусковый контроль (бокс)	Z
Погрешность: (выбор из выпадающего списка)	приведенная
Приведенная погрешность (бокс)
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	0
Правое текстовое поле в области «Диапазон»	560
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	560
Допустимое значение: (текстовое поле)	0,5

• 8.14.3.     Результаты поверки ИК силы переменного тока считать положительными, если:

• 8.14.3.1.    ПИП всех ИК поверены, имеют действующие свидетельства о поверке, фактическая максимальная погрешность измерений для каждого из ПИП находится в пределах допускаемой погрешности, определенной его паспортом;

• 8.14.3.2.    Максимальное значение приведенной к ВП погрешности измерений электрической части ИК для каждого ИК по результатам поверки электрических частей ИК в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.14.2.4, находится в допускаемых пределах ± 0,5 %. Данное значение получено исходя из формулы (5) (см. раздел 9 настоящего документа) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности каждого ИК параметров Аген1, Аген2 и АгенЗ, составляющей ± 1 %, и максимальным значением приведенной погрешности ПИП, которое должно находиться в допускаемых пределах ± 0,5 %.

• 8.14.4.     При не выполнении любого из перечисленных в п.п.8.14.3 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП..

8.15. Определение погрешностей ИК частоты переменного тока генератора

Поверку ИК выполнить в 3 этапа поэлементным способом для ИК напряжения фазы А генератора переменного тока:

• 1- й этап - контроль (оценка) состояния и MX ПИП;

• 2- й этап - поверка электрической части ИК с целью определения диапазона измерений и погрешности измерений;

• 3- й этап - определение и оценка максимальной погрешности ИК.

• 8.15.1.     Для контроля (оценки) ПИП:

• 8.15.1.1.    Проверить внешний вид, наличие пломб и маркировку - ПИП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПИП должны соответствовать паспорту (этикетке).

Для каждого ПИП проверить свидетельство о поверке (об определении MX (калибровке)). Свидетельство должно быть действующим.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПИП.

• 8.15.2. Поверку электрической части ИК частоты переменного трехфазного тока провести в следующим образом:

• 8.15.2.1.    Собрать схему поверки в соответствии с рисунком 26, для чего от входа электрической части ИК отключить ПИП напряжения переменного тока, используемый в канале измерения частоты генератора, и подключить вместо него генератор сигналов ГЗ-11О. Использовать для определения места отключения/подключения сведения из таблицы 8.15.1.

• 8.15.2.2.    Включить питание ИС-П1 и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку канала с наименованием в рабочей конфигурации, приведенным в таблице 8.15.1 для поверяемой электрической части ИК. При настройке использовать указания, изложенные в п.п.7.2 настоящего документа и сведения из таблицы 8.15.2. В поле «Контрольные точки» установить номинальные значения частоты, указанные в поле «Номинальные значения частоты в КТ» таблицы 8.15.3.

• 8.15.2.3.    Используя ПО «Recorder», поочередно для всех номинальных значений частоты в КТ, указанных в таблице 8.15.3, провести измерения в электрической части ИК в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения частоты в КТ на входе электрической части исследуемого ИК устанавливать с помощью генератора ГЗ-11О в герцах в соответствии с таблицей 8.15.3. Действующее значение напряжения на выходе генератора устанавливать равным 6 Вольтам.

• 8.15.2.4.    Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры в соответствии с таблицей 8.15.4. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (1) и (4), приведенным в разделе 9 настоящего документа.




  Операторская станция



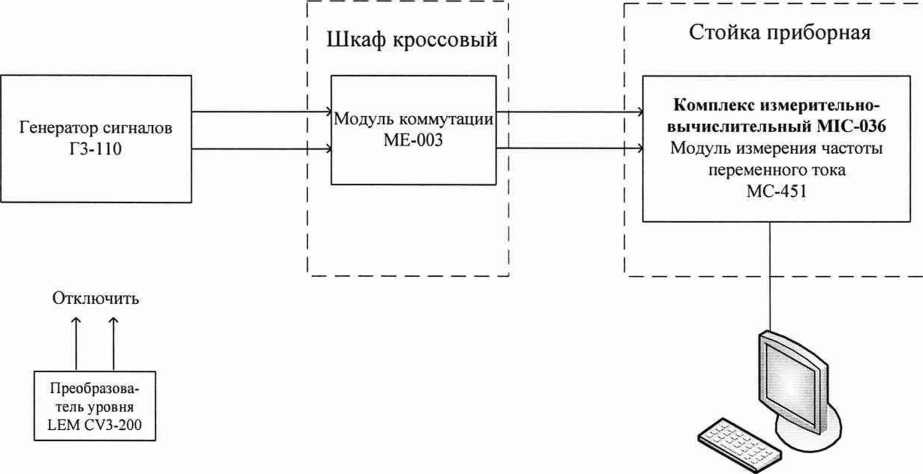

  Рисунок 26 - Схема поверки ИК частоты переменного тока

Наименование ИК	Обозначение канала /параметр	Коммутационный шкаф	Устройство в шкафу	Номер модуля в шкафу	№№ контактов	Наименование канала в рабочей конфигурации Recorder
Частота переменного тока	FTEH	ШК1	МЕ-402	№8	2 1	Fteh

Таблица 8.15.2 - Настройки ПО «Recorder» на выполнение поверки электрической части И К частоты переменного тока

Поле в окне рисунок 10	Значение в поле для ИК
	FTEH
Минимум	350
Максимум	800
Ед. изм	Гц
Количество контрольных точек	6
Длина порции	10
Количество порций	10
Количество циклов	3
Обратный ход	нет
Тип оценки порции	Математическое ожидание (МО)
Задатчик сигнала	Ручной
Измеритель сигнала	Ручной

Таблица 8.15.3 - Контрольные точки измерения частоты переменного тока

Наименование ИК (измеряемого параметра)	Размерность	НН ДИ ИК	ВП ДИ ИК	Количество КТ на ДИ ИК, п	Номинальные значения частоты в КТ, х, к
Частота переменного тока (Параметр: FTEH)	Гц	350	800	6	350; 400;500; 600; 700; 800

Таблица 8.15.4 - Настройки протокола поверки электрической части ИК частоты

переменного тока

Поле в окне «Настройка парамет-ров протокола» (рисунок Б6 Приложения Б)	Значение в поле для ИК
	FTEH
Дата, время (бокс в области «Шапка отчета»)	Z
Информация о диапазоне (бокс в области «Шапка отчета»)

Продолжение таблицы 8.15.4 - Настройки протокола поверки электрической части ИК

частоты переменного тока

Наименование эталона (бокс в области «Шапка отчета»)
Наименование эталона (текстовое поле в области «Шапка отчета»)	Генератор сигналов низкочастотный прецизионный ГЗ-110
Информация о модуле (бокс в области «Шапка отчета»)	Z
Информация о канале (бокс в области «Шапка отчета»)	Z
Список контрольных точек (бокс в области «Шапка отчета»)	Z
Дата, время (бокс в области «Шапка страницы»)	Z
Номер страницы (бокс в области «Подвал страницы»)	Z
ФИО оператора (бокс в области «Повал страницы»)	Z
ФИО оператора (текстовое поле в области «Подвал страницы»)	ФИО сотрудника, проводившего поверку
Отдельная таблица по каждому каналу (бокс)	/
Автоматический формат чисел (бокс)	Z
Относительная      погрешность (бокс)
Допусковый контроль (бокс)	/
Погрешность: (выбор из выпадающего списка)	приведенная
Приведенная погрешность (бокс)	Z
Диапазон измерения	•
Левое текстовое поле в области «Диапазон»	350
Правое текстовое поле в области «Диапазон»	800
ОСТ 1 01021-93 (бокс)
ВП= (текстовое поле)	800
Допустимое значение: (текстовое поле)	0,8

• 8.15.3. Результаты поверки ИК частоты переменного тока считать положительными, если:

• 8.15.3.1.   ПИП ИК поверен, имеет действующее свидетельство о поверке, его фактическая максимальная погрешность измерений находится в пределах допускаемой погрешности, определенной его паспортом;

• 8.15.3.2.   Максимальное значение приведенной к ВП погрешности измерений электрической части ИК по результатам поверки электрической части ИК в протоколах, сформированных ПО «Recorder» в соответствии с п.п.8.15.2.4, находится в допускаемых пределах ± 0,8 %. Данное значение получено исходя из формулы (5) (см. Приложение В к настоящему документу) как разность между максимальной, суммарной с ПИП, допускаемой приведенной к ВП погрешности ИК параметра FTEH, составляющей ± 1 %, и максимальным значением приведенной погрешности ПИП, которое должно находиться в допускаемых пределах ± 0,2 %.

• 8.15.4. При не выполнении любого из перечисленных в п.п.8.15.3 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

9 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 9.1 Расчет абсолютной погрешности электрической части ИК

Значение абсолютной погрешности измерений в j-той точке определить по формуле:

ЛА_}. = ±|Д₇-- Л_;э|                                     (1)

где: Aj - измеренное значение физической величины в j-той точке;

Aj₃ - значение физической величины, установленное рабочим эталоном в /-той точке.

• 9.2 Определение относительной погрешности электрической части ИК

Значение относительной погрешности измерений в j-той точке определить по формуле:

(2)

• 9.3 Расчет значения приведенной (к ДИ) погрешности электрической части ИК Значения приведенной (к ДИ) погрешности измерений физической величины для каждой точки проверки определить по формуле:

^^=±ЙГ^{100%            (3)}

где: Рв - значение верхнего предела измерений; Рн - значение нижнего предела измерений.

• 9.4 Расчет значения приведенной (к ВП) погрешности электрической части ИК Значения приведенной к верхнему пределу погрешности измерений физической

величины для каждой точки проверки определить по формуле:

Y_JB = ±    ’ 100%                         (4)

• 9.5 Расчет значения максимальной суммарной с ПИП погрешности ИК

Значение максимальной, суммарной с ПИП, (абсолютной, относительной или приведенной) погрешности ИК, определить по формуле:

е_е = ±(|е_ш1+|ел|)                             (5)

где: 0_ПП - значение погрешности (абсолютной, относительной или приведенной) первичного преобразователя, взятое из протокола определения действительных метрологических характеристик, прилагаемого к свидетельству о поверке, а при его отсутствии, из паспорта первичного преобразователя или описания типа;

6 А - максимальное значение погрешности (абсолютной, относительной или приведенной) измерений электрической части ИК

• 9.6 Значения погрешностей по соотношениям (1) - (4) вычисляются ПО «Recorder» при выполнении последовательности действий, описанных в п.п.7 - 12 Приложения Б.

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки заносятся в протокол поверки по форме Приложения В при ручном расчете погрешностей или по форме Приложения Г при расчете погрешностей и формировании протокола с помощью ПО Recorder. Необходимые настройки ПО «Recorder» для формирования протоколов поверки конкретных ИК либо электрических частей соответствующих ИК приведены в разделах 8.3 - 8.14 настоящего документа

При положительных результатах поверки оформляется свидетельство о поверке, на верхний левый угол дверцы стойки приборной наносится знак поверки в виде наклейки.

Примечание - в свидетельстве о поверке указывать, что оно действительно при наличии действующих свидетельств о поверке на ПИП, входящих в ИК, поверяемых поэлементным способом.

При отрицательных результатах поверки оформляется извещение о непригодности к применению с указанием причин забракования.

Приложение А

Таблица А1 - Метрологические характеристики ИС-П1

Физические параметры (обозначение)	Измеряемые величины	Значение входного сигнала	Пределы допускаемой погрешности	Кол-во каналов
1	2	3	4	5
ИК силы от тяги двигателя
Сила от тяги (Параметр: R приб)		от 0 до 88 кН (от 0 до 9000 кгс)	у: ±0,5 % от ВП
	Сила	от 88 до 177 кН (от 9000 до 18000 кгс)	5: ±0,5 % от ИЗ	1
Обратная сила от тяги (Параметр: R приб)		от 0 до 40 кН (от 0 до 4000 кгс)	у: ±0,5 % от ВП
ИК расходов массового и объемного
Массовый расход топлива	Расход массо-	от 300 до 3500 кг/ч	у: ±0,5 % от ВП	1
(Параметр: Gt)	вый	от 3500 до 7000 кг/ч	8: ±0,5 % от ИЗ
Расход (прокачка) масла через двигатель (Параметр: Gm)		от 15 до 60 л/мин	у: ±3 % от ВП	1
Расход (прокачка) рабочей жидкости через гидронасос (Параметры: Gr/xi; Gr/«2)	Расход объ-	от 24 до 200 л/мин	8: ±2 % от ИЗ	2
Расход (прокачка) рабочей жидкости через гидронасос (Параметры: GrH 7б)	емный	от 24 до 200 л/мин	у: ±3 % от ВП	1
Расход (прокачка) рабочей жидкости через гидронасос (Параметр: G-жгн fh)		от 2 до 9 л/мин	8: ±2 % от ИЗ	1
ИК частоты переменного тока, соответствующие частоте вращения роторов
Частота вращения ротора вентилятора (Параметр: NB)	Частота пере-	от 1 до 5000 Гц	у: ±0,1 % от ВП	1
Частота вращения ротора КВД (Параметр: Квд)	менного тока	от 1 до 8000 Гц	у: ±0,1 % от ВП	1
ИК абсолютных, избыточных и разности		давлений газообразных	и жидких сред
Полное давление воздуха за вентилятором (Параметры: Р2001; Р2002; Р2ООЗ; Р2004; Р2005; Р2006; Р2007; Р2008)	Давление избыточное	от 0 до 73.55 кПа^ (от 0 до 0.75 кгс/см2)	у: ±0,5 % от ВП	8
Давление абсолютное барометрическое (Параметр: Рн)	Давление абсолютное	от 93 до 107 кПа	А: ±67,0 Па	1

Продолжение таблицы Al -	етрологические	характеристики ИС-П1
Перепад давления газообразных сред (Параметры: РВ.120; РВ.121 ;РВ.122; РВ.123)		от - 1,96 до 0 кПа (от - 200 до 0 мм вод. ст.)	А: ±50 Па (±5 мм вод. ст.)	4
Давление дифференциальное газообразных сред	Разность давлений	от - 19,6 до - 9,8 кПа (от - 2000 до - 1000 мм вод. ст.)	8: ±0,5 % от ИЗ	2
(Параметры: РВ. 122-13; РВ.123-14)		от - 9,8 до 0 кПа (от -1000 до 0 мм вод. ст.)	у: ±0,5 % от ДИ
Давление избыточное газообразных сред (Параметры: Р216 1; Р217 1; Р2181; Р2191; Р220 1)		от 0 до 156,9 кПа (от 0 до 1,6 кгс/см2)	у: ±0,5 % от ВП	5
Давление избыточное газообразных сред (Параметры: РК305; РК306; РК307)		от 0 до 4,0 МПа (от 0 до 40 кгс/см2)	у: ±0,5 % от ВП	3
Давление избыточное газообразных сред (Параметры: РК308)	Давление избыточное	от 0 до 4,0 МПа (от 0 до 40 кгс/см2)	у: ±0,5 % от ВП	1
Давление избыточное газообразных сред (Параметры: Рвх ств)		от 0 до 1,0 МПа (от 0 до 10 кгс/см2)	у: ±1 % от ВП	1
Давление избыточное газообразных сред (Параметры: Рв пос)		от 0 до 784,5 кПа (от 0 до 8 кгс/см2)	у: ±1 % от ВП	1
Давление избыточное жидких сред (Параметр: Рсуф)		от 0 до 98,1 кПа (от 0 до 1 кгс/см2)	у: ±1 % от ВП	1
Давление избыточное жидких сред (Параметры: Рвхг/hi; Рвхг/нг; PM ВХ ГН( 7б)		от 0 до 588,4 кПа (от 0 до 6 кгс/см2)	у: ±1 % от ВП	3
Давление избыточное жидких сред (Параметр: Pm.bxi)		от 0 до 1,6 МПа (от 0 до 16 кгс/см2)	у: ±1 % от ВП	1
Давление избыточное жидких сред (Параметр: Рм вх)		от 0 до 0,59 МПа (от 0 до 6 кгс/см2)	у: ±1 % от ВП	1

Давление избыточное жидких сред (Параметры: Рвыхг/ш; Рвыхг/нг; Рм ВЫХ ГН7б)		от 0 до 24,52 МПа (от 0 до 250 кгс/см2)	у: ±1 % от ВП	3
Давление избыточное жидких сред (Параметр: Ртвх)		от 0 до 0,34 МПа (от 0 до 3,5 кгс/см2)	у: ±1 % от ВП	1
Давление избыточное жидких сред (Параметр: Ртнр)		от 0 до 1,18 МПа (от 0 до 12 кгс/см2)	у: ±1 % от ВП	1
ПК температуры газообразных сред с ПИ		1 термоэлектрического типа ТХА, ТХК
Температура газообразных сред (Параметр: Твпос)	Температура	от 0 до +600 °C	у: ±1 % от ВП	1
Температура газообразных сред (Параметр: Твхств)		от -50 до +300 °C	у: ±1 % от ВП	1
ИК температуры жидких и газообразных сред с ПИП терморезистивного типа (термометров сопротивления)
Температура газообразных сред (Параметры: ТВХ.105; ТВХ.106; ТВХ.107; ТВХ.108; ТВХ.109; ТВХ.110)	Температура	от +223 до +323 К	5: ±0,3 % от ИЗ	6
Температура жидких сред (Параметр: Тт вх дв)		от -50 до +60 °C	у: ±1,5 % от ВП	1
Температура жидких сред (Параметр: Тм вых)		от -50 до +250 °C	у: ±1,5 % от ВП	1
Температура жидких сред (Параметры: ТМ ТПР)		от -50 до +200 °C	у: ±1,5 % от ВП	1
Температура жидких сред (Параметры: Твхг/н1,Твхг/н2; Тм амг)		от -50 до +100 °C	у: ±1,5 % от ВП	2
ИК температура атмосферного воздуха
Температура окружающего воздуха (Параметр: Тн)	Температура	от +228 до +323 К	6: ±0,5 % от ИЗ	1
ИК относительной влажности атмосферного воздуха
Влажность относительная воздуха в рабочем боксе (Параметр: Rh)	Относительная влажность	от 0 до 99 %	А: ±2 %	1
ИК виброскорости корпуса ГТД
Виброскорость корпуса ГТД в диапазоне частот от 30 до 200 Гц (Параметры: Vpk; Узп)	Виброскорость	от 0 до 100 мм/с	у: ±10 % от ВП	2

ИК напряжения и силы постоянного тока
Сила постоянного тока (Параметры: Рг1; Рг2; РгЗ; Рг4; Рг5;Рг6; Р9; РЮ; Pl 1; Р12)	Сила постоянного тока	от 4 до 20 мА	у: ±0,1 % от ВП	10
Сила постоянного тока, соответствующая статическому давлению за КВД (Параметр: Рк 308 )		от 4 до 20 мА	у: ±0,1 % от ВП	1
Напряжение постоянного тока, соответствующее температуре воздуха (газа) (Параметры: Т2033; Т2034; Т2035; Т2036; Т2037; Т2038; Т2039; Т2040; Т251 1; Т252 1; Т253 1;Т254 1; Т255 1;ТК320; ТК321; ТК322; ТТ 555)	Напряжение постоянного тока	от -3 до +67 мВ	у: ±0,07 % от ВП	17
ИК напряжения, частоты и силы переменного трехфазного тока
Напряжение (фазное) генератора (Параметры: UrEHi; ПгЕнг; Пгенз)	Напряжение переменного тока генератора	от 0 до 150 В	у: ±2,5 % от ВП	3
Частота переменного тока генератора (Параметр: Гген)	Частота переменного тока генератора	от 350 до 800 Гц	у: ±1 % от ВП	1
Сила тока генератора (Параметры: Агеш; Аген2; Агенз)	Сила переменного тока генератора	от 0 до 560 А	у: ±1 % от ВП	3

Примечания:

• 1 ВП - верхний предел измерения;

• 2 ИЗ - измеряемое значение;

у - приведенная погрешность, %;

8 - относительная погрешность, %;

А - абсолютная погрешность в единицах измеряемой величины.

Приложение Б

Выполнения поверки ИК и формирование протокола поверки ИК в ПО “Recorder”

• 1. После выполнения настроек ПО “Recorder'’ на поверку выбранного ИК ИС-П1, описанных в разделе 7.2 настоящего документа, нажатием кнопки «Проверка» в окне «Параметры проверки (канальная)» (рисунок 10) открывается диалоговое окне «Настройка завершена», вид которого представлен на Рисунок Б1.



Рисунок Б1 - Вид диалогового окна «Настройка завершена»

• 2. По нажатию в окне рисунок Б1 кнопки «Проверка» открывается диалоговое окно «Измерение», вид которого представлен на рисунке Б2Рисунок .



Рисунок Б2 - Вид диалогового окна «Измерение»

• 3. В окне рисунок Б2 в поле «Заданное значение сигнала» выводится значение сигнала на входе электрической части ИК, формируемое соответствующим средством поверки. Путем управления средством поверки и используя средства индикации средства поверки, необходимо установить значение параметра на входе ИК (или электрической части ИК), соответствующее значению поля «Установите значение сигнала» в окне рисунок Б2. В поле «Установите значение сигнала» ПО «Recorder» перед каждыми измерениями в очередной контрольной точке последовательно программно задаются значения из поля «Контрольные точки» окна «Параметры поверки (канальная)».

• 4. Измерение заданного сигнала для одной контрольной точки выполняется при нажатии кнопки «Следующее» в окне рисунок Б2. При этом до начала собственно измерений в контрольной точке происходит отработка заданной паузы. Пример представлен на рисунке БЗ. При необходимости можно остановить таймер отсчета времени до начала измерений нажатием кнопки «Остановить таймер» в окне рисунок БЗ. При этом окно рисунок БЗ возвращается к виду, представленному на рисунке Б2.



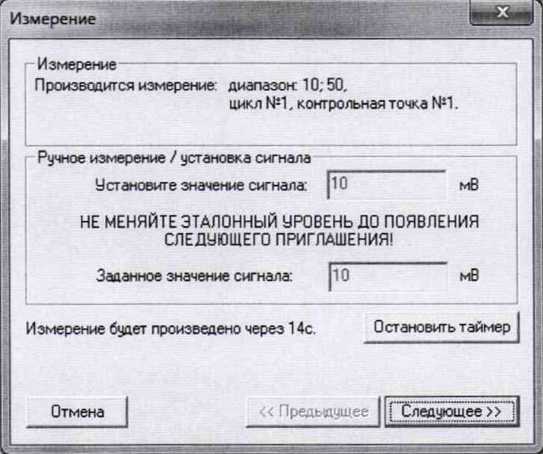

Рисунок БЗ - Начало измерений в контрольной точке

• 5. После проведения измерений для последней контрольной точки открывается диалоговое окно «Измерение завершено», представленное на рисунке Б4.



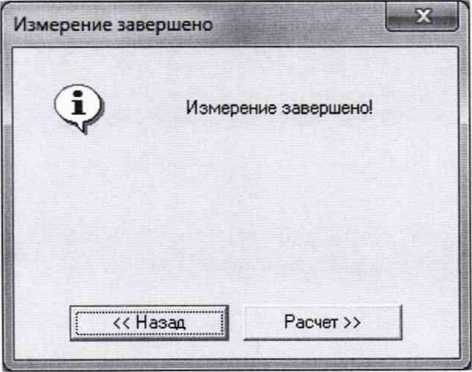

Рисунок Б4 - Диалоговое окно «Измерение завершено»

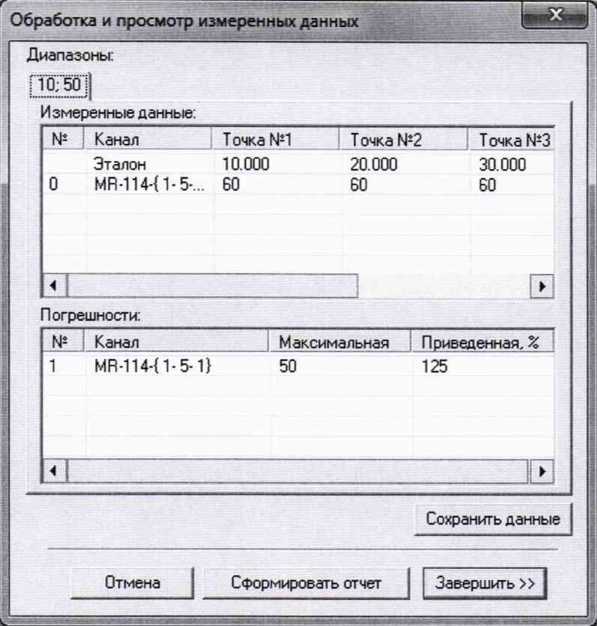

Рисунок Б 5 - Пример окна «Обработка и просмотр измеренных данных»

• 7. Результаты измерений, представленные в окне рисунок Б5, могут быть использованы для ручного расчета оценок погрешностей измерений и ручного формирования протокола поверки по форме, представленной в Приложении В.

• 8. ПО «Recorder» предоставляет возможность автоматической обработки результатов измерений с формированием протокола, содержание которого может быть задано перед формированием. Для этого необходимо нажать в окне рисунок Б5 кнопку «Сформировать отчет». При этом будет открыто окно «Настройка параметров протокола», пример которого приведен на рисунке Б6.

• 9. Содержание протокола, включая и рассчитываемые необходимые виды оценок погрешностей измерений, задаётся путём установки соответствующих параметров во вкладке «Настройка протокола» (окно рисунок Б6).

• 10. В протокол могут быть внесены дополнительные сведения о параметрах окружающей среды, зафиксированных вербальными методами. Для этого необходимо открыть и заполнить вкладку «Дополнительно» окна «Настройка параметров протокола», пример которой приведен на рисунке Б7.

• 11. По нажатию кнопки «ОК» в окне рисунок Б6 вызывается стандартная для ОС Windows процедура сохранения файла протокола (требуется указать папку и имя протокола). После сохранения открывается окно программы MS Office Word для просмотра протокола, в котором возможно форматирование и редактирование результатов поверки ИК. Форма протокола приведена в Приложении Г.

• 12. Для завершения поверки ИК необходимо нажать кнопку «ОК» в диалоговом окне «Настройка канала» (рисунок 8 в разделе 7 настоящего документа).

Приложение В

Форма протокола поверки при расчетном способе поверки

ПРОТОКОЛ Результаты замеров поверяемых каналов ИС-П1

Таблица А1 - (наименование измеряемого параметра)

Наименование параметра	Значение параметра
Номинальные значения параметра
Измеренные значения па-раметра первого канала
Измеренные значения па-раметра второго канала
Измеренные значения па-раметра третьего канала

Максимальное значение (относительной, приведенной к ВП, приведенной ДИ, абсолютной) погрешности, первого канала:____________

Максимальное значение (относительной, приведенной к ВП, приведенной ДИ, абсолютной) погрешности, второго канала:____________

Максимальное значение (относительной, приведенной к ВП, приведенной ДИ, аб

солютной) погрешности, третьего канала:____________

Таблица А2 - (наименование измеряемого параметра)

Наименование параметра	Значение параметра
Номинальные значения параметра
Измеренные значения па-раметра первого канала
Измеренные значения па-раметра второго канала

Максимальное значение (относительной, приведенной к ВП, приведенной ДИ, абсолютной) погрешности, первого канала:____________

Максимальное значение (относительной, приведенной к ВП, приведенной ДИ, абсолютной) погрешности, второго канала:____________

Испытание провел(а) Ф И.О._____________

Приложение Г

(рекомендуемое)

Форма протокола поверки при автоматическом способе поверки

Протокол

поверки измерительного (ых) канала (ов) Системы

Дата:________. время___________:

Диапазон поверки:

Количество циклов:__.

Количество порций:__

Размер порции:_

Обратный ход:

Наименование эталона____________________

Температура окружающей среды:___, влажность:___измерено:________

Версия ПО "Recorder":_______

ПО "Калибровка" версия:_______

Список контрольных точек.

Точка №	1	2	3	4	5
Значение
Точка №	6	7	8	....	п
Значение

Каналы:

	Канал	Описание	Част, дискр., Гц
	Канал № 1
	Канал №2

Сводная таблица.

	Эталон.	Измерено модулем

S - оценка систематической составляющей погрешности, А - оценка случайной составляющей погрешности, Н - оценка вариации. Dm - оценка погрешности (максимум).

Dr - относительная погрешность.

Канал №1

	Эталон	Измерено	S	А	Dm	Dr %

Погрешность (максимальная) на всем диапазоне:____

Приведенная погрешность:______%.

Канал №2

	Эталон	Измерено	S	А	Dm	Dr %

Погрешность (максимальная) на всем диапазоне: Приведенная погрешность: %.

Поверку провел (а)_______________

Приложение Д

Процедура переключения между режимами работы ПК

Процедуру переключения между режимами работы ИК комплекса MIC выполнять в следующем порядке:

1. Переключение в режим измерения напряжения постоянного тока:

Заходим в настройки канала:

• 1.1. Заходим в «Настройка канала» (рисунок Д1)



Рисунок Д1 - Настройка канала

• 1.2. Заходим в «Настройка аппаратной части» (рисунок Д2)



Рисунок Д2 - Настройка аппаратной части

• 1.3. Заходим в свойства ИК (выбрав нужный и нажать на кнопку «свойства») (рисунок ДЗ)                __________________________



Рисунок ДЗ - Свойства канала

• 1.4. Выбрать пустую строчку в выпадающем списке «ГХ термопары», Далее «ДА». После этих действий в колонке ГХ буде отсутствовать тип термопары, и измерения будут происходить исключительно в мВ (Рисунок Д4)



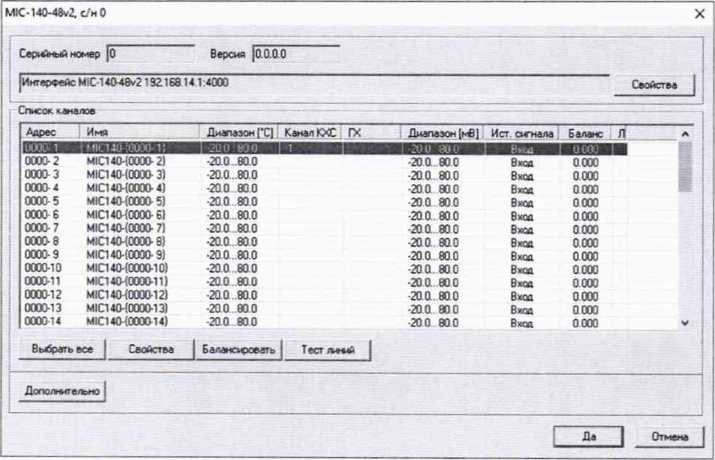

  Рисунок Д4 - Измерения в мВ

2. Для перевода показаний ИК из мВ в температуру необходимо добавить ГХ

2.2. Выбираем Загрузить из БДГХ (рисунок Д5)

Добавление градуировочной характеристики                        X

Тип градуировочной характеристики_______

[71 Загрузить из Б ДГХ

Qi Импорт из Файла

Ий Масил’абный множитель (чувствительность)

Эй Т аблица линейной интерполяции первого порядка Ц@А(х-В)

Ий Полином

Добавить Отмена

Рисунок Д5 - Добавление градуировочной характеристики

2.3. В БДГХ выбрать нужный тип термопары (Рисунок Д6).

Файл Слрмка

3 0 Ьва                     » apart ерист*<

&>гост

edk Термопар*»

УГ A1_rOCTPL5SV2001

УГ А2_ГОСТР^585-2001 УУ АЗ.ГОСГ р 8535-2001

УГ В.ГОСТ Р £.585-2001 Е-ГОСГР 8585-2001

g 1-ГОСТ Р 8585-2001

g 1-ГОСТ Р 8565-2001

УУ М.ГОСТР 8585-Я01 g NJOCTP 5.585-МОТ г Я.ГОСТР8.535-МС1

5.Г0СТР» 585-2001 g Т.ГОСТР 1585-2001

> МЕ-305

Of МЕ-005К

И НсаааГХ

Рисунок Д6 - Выбор градуировочной характеристики

89
