Методика поверки «Прибор газового контроля ПГК СОЮЗ - ВМ» (Код не указан!)

Тюрин

СИ

цсм»

Д.В. Злотов

Примечание'. Допускается применение других средств измерений и средств поверки не указанных в таблице А.2, при условии обеспечения требуемой точности.

Таблица А.З

• 3 Требования безопасности

  • 3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 При проведении поверки приборов СОЮЗ-ВМ необходимо соблюдать «Правила по охране труда при эксплуатации электроустановок», требования по обеспечению безопасности на рабочих местах по ГОСТ 12.2.061, СанПиН 2.2.4.3359-16, «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», а также требования безопасности, прописанные в документах по эксплуатации на применяемые средства поверки.

  • 3.3 Не допускается ПГС сбрасывать в атмосферу помещения.

• 4 Требования к квалификации поверителей

  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, руководства по эксплуатации прибора СОЮЗ-ВМ и средств поверки, прошедшие необходимый инструктаж, а также аттестованые в качестве поверитлей средств измерений физико-химического состава и свойств веществ.

• 5 Условия проведения поверки

  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды от 15 °C до 25 °C;

• - относительная влажность окружающей среды от 30 до 70 %;

• - атмосферное давление от 80 кПа до 110 кПа.

• 6 Подготовка к поверке

  • 6.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить комплектность прибора СОЮЗ-ВМ в соответствии с его паспортом;

• - выдержать ПГС в баллонах при температуре поверки не менее 24 ч;

  						Лист
  					КНРД.425329.001 РЭ	17
  Изм	Лист	№ докум.	Поди.	Дата

  Инв.Ка подл. Подл, и дата Взам. инв. Ks Инв. Я° дубл. Подл, и дата

• - извлечь из упаковки прибор СОЮЗ-ВМ и выдержать его при температуре поверки в течение не менее 2 ч;

• - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 7 Проведение поверки

  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора СОЮЗ-ВМ следующим требованиям:

• • Корпуса блока питания, сигнализации и управления (БПС-У), а также сигнализаторов, не должны иметь повреждений ухудшающих их внешний вид и эксплуатационные свойства;

• • Маркировка должна соответствовать требованиям эксплуатационной документации, все надписи должны быть четкими;

• •  Все электрические коммутирующие устройства должны быть чистыми и не иметь повреждений;

• •  Электрические кабели не должны иметь повреждений;

• • Пломбы на сигнализаторах и БПС-У должны быть четкими. Наличие пломб должно соответствовать требованиям эксплуатационной документации.

• 7.2 Опробование

  • 7.2.1 Подключить сигнализаторы ССН и ССО к БПС-У и подключить БПС-У к сети переменного тока 220 В, 50 Гц.

  • 7.2.2 После включения на корпусах сигнализаторов ССН, ССО и БПС-У должны загореться светодиоды зеленого цвета “Питание”.

  • 7.2.3 С включением сигнализаторов должны одновременно загореться светодиоды красного цвета “Порог СН” (в сигнализаторе ССН), “Порог 1 СО” и “ Порог 2 СО” (в сигнализаторе ССО), а также включиться звуковая сигнализация и загореться светодиоды красного цвета “Порог СН ”, “Порог 1 СО ” и “ Порог 2 СО ” - в БПС-У. При исправности сигнализаторов, световая и звуковая сигнализации должны автоматически выключиться не позднее, чем через 5 мин в сигнализаторе ССО и 15 с -в сигнализаторе ССН.

  • 7.2.4 Подключить мультиметр последовательно к выходам 2 «ИСПОЛНИТЕЛЬНОЕ УСТРОЙСТВО» и 4 «ОБЩИЙ» разъёма Х6 БПС-У, а затем к выходам 7 «КЛАПАН» и 4 разъёма Х6 БПС-У. Измерить электрическое сопротивление.

Электрическое сопротивление между выходами 2 и 4 должно быть не менее 20 МОм (контакты реле разомкнуты).

Электрическое сопротивление между выходами 7 и 4 должно быть не более 0,5 Ом (контакты реле замкнуты).

7.3 Определение электрического сопротивления изоляции

• 7.3.1  Определение электрического сопротивления изоляции проводится при отключённом электропитании.

• 7.3.2 Электрическое сопротивление изоляции определяют мегаомметром при измерительном напряжении 500 В.

Измерительное напряжение прикладывают между:

• - соединёнными вместе штырями вилки электропитания и обёрнутым алюминиевой фольгой корпусом БПС-У;

• 7.3.3 Электрическое сопротивление изоляции должно быть не менее 20 МОм.

• 7.4 Проверка электрической прочности изоляции

• 7.4.1 Проверка электрической прочности изоляции проводится при отключённом электропитании с помощью установки пробойной.

• 7.4.2 Для проверки электрической прочности изоляции между цепями электропитания и корпусом БПС-У прикладывают напряжение 3000 В частотой 50 Гц между соединёнными вместе штырями вилки электропитания и обёрнутым алюминиевой фольгой корпусом.

  						Лист
  					КНРД.425329.001 РЭ	18
  Изм	Лист	№ докум.	Поди.	Дата

• 7.4.3 Изоляцию выдержать под действием испытательного напряжения в течении 1 мин.

• 7.4.4 За время испытаний не должно произойти пробоя изоляции и поверхностного

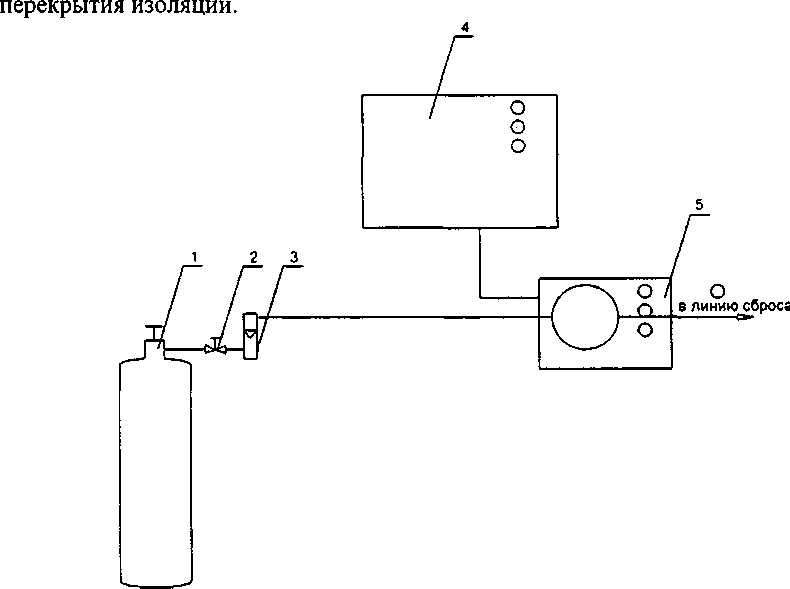

• 1 - источник с газовыми смесями;        4 - БПС-У;

• 2 - вентиль точной регулировки;          5 - сигнализатор ССН (ССО);

• 3 - индикатор расхода                   6 - мультиметр,

(ротаметр РМ-А-0,063);

Рисунок 1. Схема подачи ПГС из баллонов под давлением при поверке

7.5 Определение метрологических характеристик

• 7.5.1 Определение погрешности срабатывания сигнализации

• 7.5.1.1 Определение погрешности срабатывания сигнализации по каналу горючего газа проводят по схеме рис. 1 в следующей последовательности:

• - собрать газовую схему в соответствии с рис. 1;

• - подключить мультиметр к выходам 4 (5) «ПОРОГ СН» и 1 «12 В» разъёма Х7;

• - последовательно подать на сигнализатор ССН горючего газа газовые смеси 1 и 2, приведённые в таблице А.З, с расходом (0,1 - 0,2) дм³/мин в течение не менее 60 с каждую.

• 7.5.1.2 Результаты определения погрешности срабатывания сигнализации по каналу горючего газа считаются положительными, если:

• - при подаче газовой смеси 1 не происходит срабатывания сигнализации - уровень сигнала на выходе 4 (5) «ПОРОГ СН» не изменяется;

• - при подаче газовой смеси 2 происходит срабатывания сигнализации (загораются светодиоды красного цвета «ПОРОГ СН» и включается непрерывная звуковая сигнализация в сигнализаторе ССН и в БПС-У) - уровень сигнала на выходе 4 (5) «ПОРОГ СН» изменяется на 12 В

• 7.5.1.3  Определение погрешности срабатывания сигнализации по каналу оксида углерода при пороге срабатывания «ПОРОГ 1 СО» проводят по схеме рис. 1 в следующей последовательности:

  						Лист
  					КНРД.425329.001 РЭ	19
  Изм	Лист	№ докум.	Поди.	Дата

  Инв. Ns подл.   Подл, и дата Взам. инв. К° Инв. № дубл. Подл, и дата

• - собрать газовую схему в соответствии с рис. 1;

• - подключить мультиметр к выходам 6 (7) «ПОРОГ 1 СО» и 1 «12 В» разъёма Х7;

• - последовательно подать на сигнализатор ССО оксида углерода газовые смеси 3, 4 приведённые в таблице АЗ, с расходом (0,1 - 0,2) дм³/мин в течение не менее 120 с каждую.

• 7.5.1.4 Результаты определения погрешности срабатывания сигнализации по каналу оксида углерода считаются положительными, если:

• - при подаче газовой смеси 3 не происходит срабатывания световой, звуковой сигнализации, уровень сигнала на выходе 6 (7) «ПОРОГ 1 СО» разъёма Х7 не изменяется;

• - при подаче газовой смеси 4 происходит срабатывания сигнализации (загораются светодиоды красного цвета «ПОРОГ 1 СО» и включается прерывистая звуковая сигнализация в сигнализаторе ССО и в БПС-У) - уровень сигнала на выходе 6 (7) «ПОРОГ

• 1 СО» разъёма Х7 изменяется на 12 В.

• 7.5.1.5 После срабатывания сигнализации измерить электрическое сопротивление между выходами 2 «ИСПОЛНИТЕЛЬНОЕ УСТРОЙСТВО» и 4 «ОБЩИЙ» разъёма Х6.

Электрическое сопротивление должно быть менее 0,5 Ом (контакты реле замкнуты).

• 7.5.1.6 Определение погрешности срабатывания сигнализации по каналу оксида углерода при пороге срабатывания «ПОРОГ 2 СО» проводят по схеме рис. 1 в следующей последовательности:

• - собрать газовую схему в соответствии с рис. 1;

• - подключить мультиметр к выходам 8 (9) «ПОРОГ 2 СО» и 1 «12 В» разъёма Х7;

• - последовательно подать на сигнализатор ССО оксида углерода газовые смеси 5 и 6, приведённые в таблице АЗ, с расходом (0,1 - 0,2) дм³/мин в течение не менее 120 с каждую.

• 7.5.1.7 Результаты определения погрешности срабатывания сигнализации по каналу оксида углерода считаются положительными, если:

• - при подаче газовой смеси 5 не происходит срабатывания сигнализации «ПОРОГ 2 СО» - уровень сигнала на выходе 8 (9) «ПОРОГ 2 СО» не изменяется;

• - при подаче газовой смеси 6 происходит срабатывания сигнализации (загораются светодиоды красного цвета «ПОРОГ 2 СО» и включается непрерывная звуковая сигнализация в сигнализаторе ССО и в БПС-У) - уровень сигнала на выходе 6 (7) «ПОРОГ

• 2 СО» изменяется на 12 В.

• 7.5.1.8 После срабатывания сигнализации измерить электрическое сопротивление между выходами 7 «КЛАПАН» и 4 «ОБЩИЙ» разъёма Х6.

Электрическое сопротивление должно быть не менее 20 МОм (контакты реле разомкнуты).

• 7.5.1.9 Через 1 мин. после прекращения подачи газовой смеси 2, 4 или 6 нажать кнопку «СБРОС» на лицевой панели БПС-У - звуковая и световая сигнализации должны отключиться.

• 7.5.2 Определение времени срабатывания сигнализации

• 7.5.2.1 Определение времени срабатывания сигнализации проводят по схеме на рис. 1 при подаче газовой смеси 2, согласно таблице АЗ, на сигнализатор ССН горючих газов и при подаче газовых смесей 4 и 6, согласно таблице А.З, на сигнализатор ССО оксида углерода.

Определение времени срабатывания сигнализации допускается проводить совместно с определением погрешности срабатывания сигнализации.

• 7.5.2.2 Одновременно с началом подачи газовой смеси на сигнализатор включается секундомер. При срабатывании сигнализации по соответствующему порогу («ПОРОГ ССН» при подаче газовой смеси 2, «ПОРОГ 1 СО» при подаче газовой смеси 4, «ПОРОГ 2 СО» при подаче газовой смеси 6) секундомер останавливается.

Время срабатывания сигнализации не должно превышать 15 с по каналу горючего газа и 60 с по каналу оксида углерода.

• 8 Оформление результатов поверки

  • 8.1 Результаты поверки прибора СОЮЗ-ВМ оформляются протоколом. Форма протокола поверки приведена в приложении 1.

  • 8.2 При положительных результатах поверки прибора СОЮЗ-ВМ на него оформляется свидетельство о поверке установленной формы в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 8.3 Прибор СОЮЗ-ВМ не прошедший поверку, к применению не допускается. По результатам поверки оформляется извещение о непригодности в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

    Инв. J4s подл.   Подл, и дата Взам. инв. К° Инв. № дубл. Подл, и дата

    Изм	Лист	№ докум.	Поди.	Дата

    КНРД.425329.001 РЭ

Приложение 1

(Рекомендуемое)

Протокол первичной (периодической) поверки

Наименование, тип СИ Прибор газового контроля ПГК СОЮЗ-ВМ

Заводской номер___________________________________________

Изготовленное ООО НПЦ «СОЮЗ»

Принадлежащее_________________________________________

Поверка проведена в соответствии с Приложением А «Методика поверки» к руководству по эксплуатации КНРД.425329.001 РЭ

Средства поверки:_____________________________________________

Условия поверки:_____________________________________________

Результаты поверки

• 1 Внешний осмотр________________________________________

• 2 Опробование___________________________________________

• 3 Электрическое сопротивление изоляции_______________________

• 4 Электрическая прочность изоляции___________________________

• 5 Определение метрологических характеристик

  Инв.Ма подл. Подл, и дата Взам. инв. Ка Инв. № дубл. Подл, и дата

  5.1 Определение погрешности срабатывания сигнализации

  № ГСО-ПГС	Требуемый результат	Действительный результат
  1	Сигнализация не срабатывает
  2	Сигнализация сработала (сигнализация непрерывная)
  3	Сигнализация не срабатывает
  4	Сигнализация сработала (сигнализация прерывистая)
  5	Сигнализация не срабатывает
  6	Сигнализация сработала (сигнализация непрерывная)

  5.2 Определение времени срабатывания сигнализации

  № ГСО-ПГС	Допустимое время срабатывания сигнализации, с, не более	Действительное время срабатывания сигнализации, с
  2	15
  4	60
  6	60

• 6 Заключение_______________________________________________

Поверитель_________________________________________________

Дата поверки_______________________________________________
