Методика поверки «ГСИ. УСТАНОВКА ПОВЕРОЧНАЯ ПРУВ-75,0/0,2» (МП 208-028-2020)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Государственная система обеспечения единства измерений

УСТАНОВКА ПОВЕРОЧНАЯ ПРУВ-75,0/0,2

Методика поверки

МП 208-028-2020 г. Москва

2020 г.

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

  • 1.1 Настоящая методика распространяется на установку поверочную ПРУВ-75,0/0,2 (далее - установка), зав. № 01, установленную в АО «Теплосеть» г. Ставрополь, и определяет порядок и методы проведения первичной и периодических поверок.

  • 1.2 Интервал между поверками - 1 год.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1- Операции поверки

• 3.1 При проведении поверки применяют следующие средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2- Средства измерений и вспомогательное оборудование

• 3.2 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 4.1 При проведении поверки должны выполняться следующие требования безопасно

сти:

• - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;

• - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

• - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

• - соблюдать требования безопасности, указанные в технической документации на установку, применяемые средства поверки и вспомогательное оборудование;

• - соблюдать правила пожарной безопасности, действующие на предприятии.

• 5.1 Поверку проводят при соблюдении следующих условий:

• - температура окружающего воздуха от 10 до 30 °C;

• - относительная влажность окружающего воздуха - не более 90 %;

• - поверочная жидкость - вода;

• - температура поверочной жидкости от 10 до 30 °C;

• - изменение температуры поверочной жидкости за время определения вместимости одного мерного бака - не более 2 °C.

• 6.1 Проверить соответствие условий проведения условиям поверки в соответствии с разделами 3, 4, 5.

• 6.2 Средства измерений и вспомогательное оборудование готовятся к работе в соответствии с эксплуатационными документами на них.

• 6.3 Мерники должны быть предварительно смочены поверочной жидкостью.

• 7.1 Внешний осмотр

Результаты внешнего осмотра считаются положительными, если выполняются следующие требования:

• - внешний вид соответствует эксплуатационным документам;

• - комплектность соответствует эксплуатационным документам;

• - механические повреждения, влияющие на эксплуатационные качества установки, отсутствуют;

• - отсутствие подтекания и отпотевания поверочной жидкости на сварных швах, фланцевых соединениях трубопроводов и запорной арматуры;

• - отсутствие дефектов, препятствующих чтению надписей, маркировки таблички на корпусе установки;

• - наличие действующих свидетельств о поверке или поверительных клейм на манометры, входящие в состав установки.

• 7.2 Опробование

Опробование проводят путём проверки функционирования установки в соответствии с порядком, изложенным в эксплуатационных документах на установку.

Результаты опробования считают положительными, если работа установки и её составных частей проходит в соответствии с эксплуатационными документами.

• 7.3 Определение метрологических характеристик

7.3.1 Определение вместимости мерных баков

Вместимость мерных баков определяют объёмным методом по мерникам эталонным 1 -го разряда.

Вместимость мерного бака, определяют, наливая в него воду, объём которой предварительно измерен эталонным средством измерений (метод налива). Непосредственно перед измерением должны быть смочен мерный бак. Процедура смачивания заключается в заполнении мерного бака водой до отметки номинальной вместимости, сливе воды сплошной струёй с последующей выдержкой на слив капель в течение 1 мин для мерных баков вместимостью 100 и 200 дм³ и в течение 3 мин для мерного бака 1000 дм³. После выдержки сливной кран закрывают.

Если вместимость испытуемого мерного бака превышает вместимость эталонного мерника, применяют многократное использование эталонного мерника или набор эталонных средств измерений. Эталонный мерник в этом случае должен иметь такую вместимость, чтобы число измерений не превышало 50.

Перед заполнением эталонный мерник и мерный бак должны быть установлены по уровню или отвесу.

После наполнения эталонного мерника или мерного бака необходимо убедиться, что уровень воды окончательно установился, а после опорожнения мерников - убедиться, что вода полностью удалена.

Если в испытуемом по методу налива мерном баке или в эталонном мернике при испытании по методу слива установившийся уровень воды не совпадает с отметкой вместимости, то с помощью эталонных колб или пипеток доливают (отливают) воду до совмещения её уровня с отметкой вместимости.

Вместимость мерного бака на любой отметке шкалы определяют как сумму вместимости на ближайшей числовой отметке, расположенной ниже выбранной, и вместимости мерного бака от указанной числовой отметки до выбранной.

Вместимость мерных баков определяют на отметке номинального значения полной вместимости дважды, и за окончательный результат принимают среднеарифметическое значение результатов двух измерений.

(1)

где V_Mt- объём воды при температуре Z, измеренный эталонными мерниками, дм³;

+Д V— объём добавленной воды или объём воды, недостающий до уровня поверяемой отметки, определённый измерением высоты недолива, дм³;

-Д V— объём отобранной воды или объём воды, превышающий уровень поверяемой отметки, определённый измерением высоты перелива, дм³.

Цену деления шкалы мерного бака С, дм³, определяют по формуле

(2)

К/ - вместимость мерного бака на z-й числовой отметке, дм³; К/±1 - вместимость мерного бака на /±1 числовой отметке, дм³; к- число делений между двумя числовыми отметками.

Вместимость мерного бака К20, дм³, при температуре 20 °C определяют по формуле

(3)

И- вместимость мерного бака, определённая при температуре измерения t, дм³; п - поправочный коэффициент, учитывающий изменения вместимости мерного бака в зависимости от его температуры /, определяемый по формуле

и =     ¹                                  W

l + (t —20)*/?'

где р - коэффициент объёмного расширения материала, из которого изготовлен мерный бак, 1/°С.

Значения коэффициента п приведены в таблице 2.

Таблица 3

Среднеарифметическое значение вместимости мерного бака /гоцд), дм³, определяют по формуле

.г _ ^20(1) + ^20(2)                                               (5)

¥20(1,2) ~ 2 '

где /20(1), 1^0(2) - результаты определения вместимости мерного бака при температуре

20 °C при первом и втором измерениях, дм³.

Относительную погрешность мерного бака 3V, %, на отметке полной вместимости определяют по формуле

Мерные баки считают прошедшими поверку, если:

• - значение абсолютной погрешности мерного бака на всех отметках шкалы не превышает наибольшего значения допускаемой абсолютной погрешности;

• - разность между результатами двух измерений не превышает половину наибольшего значения допускаемой абсолютной погрешности;

- значение относительной погрешности не превышает ±0,2 % номинального значения полной вместимости мерного бака при температуре 20 °C.

• 8.1 Результаты поверки оформляют протоколом произвольной формы.

• 8.2 Положительные результаты поверки удостоверяются свидетельством о поверке, оформленным в соответствии с действующими нормативными документами, с указанием на обороте действительных значений вместимости мерных баков при температуре +20 °C.

• 8.3 Пломбируется установка в соответствии с рисунком 1 Приложения А. Пломбы должны быть установлены так, чтобы исключить возможность изменения отметок вместимости мерных баков без их нарушения.

• 8.4 При отрицательных результатах выполнения операций поверки оформляют извещение о непригодности к применению, оформленным в соответствии с действующими нормативными документами, с указанием причин.

Ведущий инженер

ФГУП «ВНИИМС»

Начальник отдела 208

ФГУП «ВНИИМС»

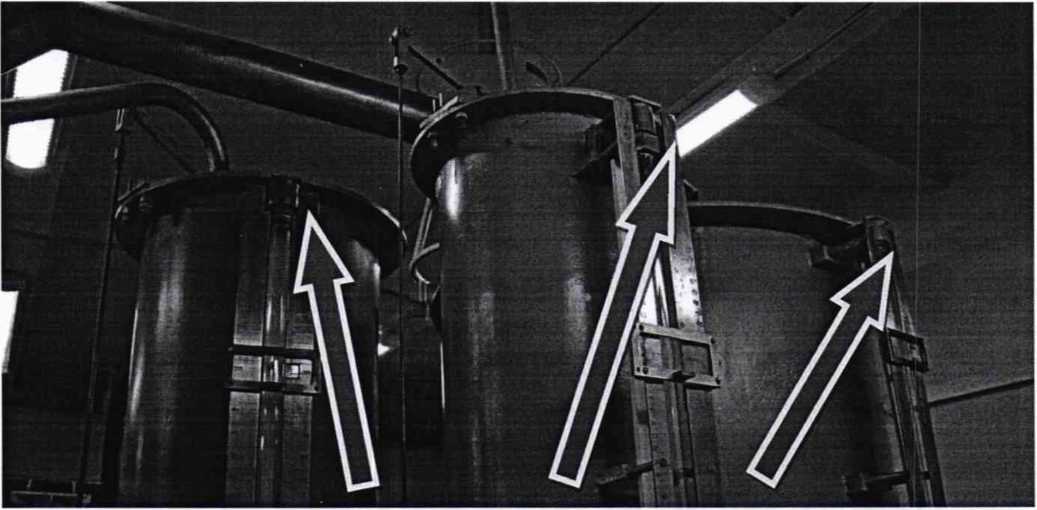

Рисунок 1 - Места пломбировки установки

ПРИЛОЖЕНИЕ Б (справочное)

Рекомендуемые режимы конфигурации установки поверочной ПРУВ-75,0/0,2

Таблица Б.1
