ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ"

(ФГУП "ВНИИМС")

СОГЛАСОВАНО

$.меститель директора оизводственной метрологии ФГУП «ВНИИМС»

. Иванникова 2021 г.

Государственная система обеспечения единства измерений Расходомеры-счётчики электромагнитные Питерфлоу Т Методика поверки

МП 208-019-2021 г. Москва 2021 г.

СОДЕРЖАНИЕ

ТРЕБОВАНИЯМ

Приложение А

Приложение Б

Приложение В

Приложение Г

1 ОБЩИЕ ПОЛОЖЕНИЯ

  • 1.1 Настоящая методика распространяется на расходомеры-счётчики электромагнитные Питерфлоу Т (далее - расходомеры), предназначенные для измерений объёма и объёмного расхода электропроводящих жидкостей, и устанавливает объем, методы и средства их первичной и периодической поверок.

  • 1.2 Реализация данной методики обеспечивает метрологическую прослеживаемость расходомеров к Государственному первичному специальному эталону единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2019, в соответствии с ГПС для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, согласно Приказу Госстандарта от 07.02.2018 № 256, для средств измерений, поверка которых осуществляется на воде.

  • 1.3 При определении метрологических характеристик поверяемого средства измерений используется прямой метод измерений:

  • - объема и объемного расхода;

  • - силы имитируемого постоянного тока.

  • 1.4 Интервал между поверками - 4 года.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

2.1 При проведении поверки расходомеров выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта/раздела методики поверки

Проведение операции при

Первичной поверке

Периодической поверке

Внешний    осмотр    средства

измерений

Раздел 7

Да

Да

Подготовка    к    поверке    и

опробование средства измерений

Раздел 8

Да

Да

Проверка          программного

обеспечения средства измерений

Раздел 9

Да

Да

Определение       относительной

погрешности измерений объемного расхода и объема

10.1

Да

Да

Определение   приведенной   к

диапазону    токового    выхода

погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока

10.2

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки расходомеров должны быть соблюдены следующие условия: относительная влажность окружающего воздуха от 30 % до 95 %; атмосферное давление от 84 до 107 кПа; температура окружающей среды (20 ±5) °C;

температура поверочной среды (20 ±5) °C; длина прямолинейного участка трубопровода:

а) до расходомера не менее 5 DN;

б) после расходомера не менее 2 DN.

- направление потока воды в поверочной установке должно совпадать с направлением стрелки, нанесенной на расходомер.

Перед определением метрологических характеристик расходомер должен быть выдержан полностью заполненным водой в течение не менее 8 часов, при этом последние 30 минут на него должно быть подано напряжение питания.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

К проведению поверки расходомеров допускают поверителей, изучивших настоящую методику поверки, руководство по эксплуатации на расходомеры, эксплуатационную документацию на средства поверки и вспомогательные технические средства, а также прошедших инструктаж по технике безопасности.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

При проведении поверки применяют следующие средства измерений и вспомогательное оборудование, указанное в таблице 2.

Таблица 2 - Средства измерений и вспомогательное оборудование, применяемое при поверке

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические, и (или) метрологические и основные технические характеристики средства поверки

Пример возможного средства поверки с указанием наименования, заводского обозначения, а при наличии -обозначения типа, модификации

10.1

Установка поверочная 1-го разряда в соответствии с ГПС, утвержденной приказом Госстандарта от 07.02.2018 №256, с диапазоном воспроизведения     объемного      расхода

соответствующим    диапазону    измерений

поверяемого расходомера, пределы допускаемой относительной погрешности измерений не более ±0,06 %

Установка поверочная Эрмитаж (регистрационный номер 71416-18 в Федеральном информационном фонде по обеспечению единства измерений)

10.2

Средство измерений силы постоянного тока: диапазон измерений от 0 до 20 мА, пределы допускаемой    абсолютной    погрешности:

±0,003 мА

Калибратор многофункциональный и коммуникатор BEAMEX МС6 (регистрационный номер 52489-13 в Федеральном информационном фонде по обеспечению единства измерений)

10.1

Средство измерений частоты импульсных сигналов и счета импульсов:

диапазон от 1 до 10 кГц, пределы допускаемой относительной погрешности: ±5 -10'7

Частотомер электронно-счетный вычислительный 43-64 (регистрационный номер 9135-83 в Федеральном информационном фонде по обеспечению единства измерений)

10.2

Средство измерений напряжения постоянного тока: диапазон измерений от 0,4 до 2,0 В, пределы допускаемой абсолютной погрешности: ±0,0001 В

Вольтметр универсальный

В7-78/1 (регистрационный номер 69742-17 в

Федеральном информационном фонде по обеспечению единства измерений)

10.2

Мера     электрического     сопротивления

однозначная, номинальное сопротивление: 100 Ом, к.т. 0,001

Мера электрического сопротивления РЗОЗО (регистрационный номер 18445-99 в Федеральном информационном фонде по обеспечению единства измерений)

10.1

Персональный компьютер с установленным на него программным обеспечением «Питерфлоу Т. Конфигуратор» с номером версии не ниже 4.0

-

10.2

Персональный компьютер с установленным на него программным обеспечением «Питерфлоу Т. Поверка» с номером версии не ниже 1.0

-

10.2

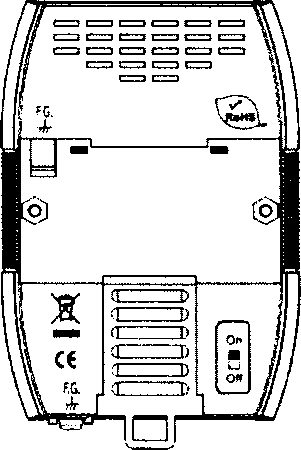

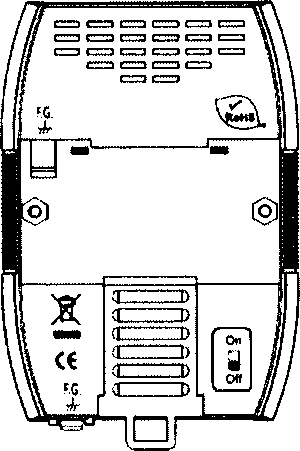

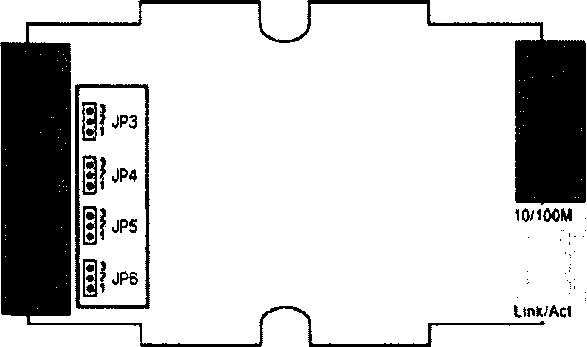

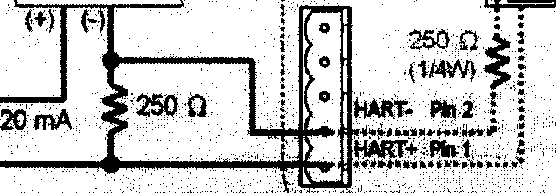

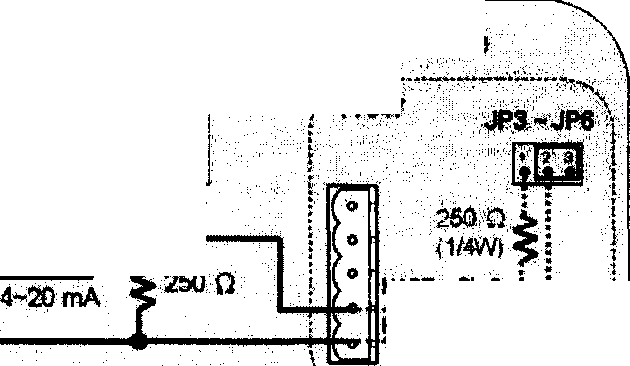

Конвертер интерфейсов HART

Преобразователь

ICP CON 1-7547, или

ICP CON 1-7567

Примечания:

  • 1. Допускается применение других аналогичных средств поверки, не приведенных в разделе 5, но обеспечивающих определение метрологических характеристик расходомеров с требуемой точностью;

  • 2. Все средства измерений должны быть поверены, эталоны аттестованы.

6 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1 При подключении расходомера к испытательному оборудованию необходимо соблюдать общие требования безопасности, установленные в документах ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, "Правила эксплуатации электроустановок потребителей", "Правила охраны труда при эксплуатации электроустановок потребителей".

  • 6.2 Монтаж и демонтаж электрических цепей расходомера и средств поверки должно проводиться только при отключенном питании всех устройств

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

  • 7.1  При внешнем осмотре проверяют соответствие расходомера следующим требованиям:

  • - внешний вид, комплектность и маркировка должны соответствовать описанию типа и эксплуатационной документации на поверяемое средство измерений;

  • - на расходомере не должно быть внешних механических повреждений и дефектов, влияющих на его работоспособность.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

  • 8.1 При подготовке к поверке выполняют следующие работы:

  • - подготавливают поверяемый расходомер и средства поверки в соответствии с эксплуатационной документацией;

  • -  проверяют правильность монтажа расходомера на поверочной установке, электрических цепей и заземления, согласно эксплуатационным документам;

  • - удаляют воздух из измерительной линии поверочной установки;

  • -  проверяют отсутствие каплевыделения или течи поверочной среды из конструктивных элементов расходомера при рабочем давлении в поверочной установке.

  • 8.2 Опробуют расходомер на поверочной установке путем увеличения или уменьшения расхода в пределах диапазона измерений.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

  • 9.1 Для расходомера Питерфлоу Т модификации 1 проверка программного обеспечения (далее - ПО) производится следующим образом:

  • - Индикатор расходомера имеет четыре последовательно сменяемых режима отображения данных. Необходимо дождаться отображения на индикаторе номера версии ПО и цифрового идентификатора ПО;

  • - сравнить номер версии ПО и цифровой идентификатор ПО с идентификационными данными ПО в описании типа.

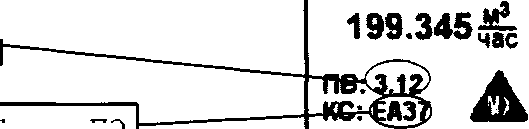

Пример индикатора в режиме отображения данных о ПО приведен на рисунке 1.

Номер версии ПО

Т1-100 No: 12345

Цифровой идентификатор ПО

Рисунок 1 - Индикатор расходомера Питерфлоу Т модификации 1 в режиме отображения данных о ПО

  • 9.2 Для расходомера Питерфлоу Т модификации 3 проверка ПО производится следующим образом:

  • - нажатием кнопки «Е» перейти в меню расходомера. Перелистывая разделы меню кнопками «+» или «-», найти подраздел меню «Прибор» и перейти в него нажатием кнопки «Е». В подразделе «Прибор» выбрать пункт «Версия ПО» и перейти в него. В результате на индикаторе отобразиться номер версии ПО и цифровой идентификатор ПО, как показано на рисунке 2.

  • - сравнить номер версии ПО и цифровой идентификатор ПО с идентификационными данными ПО в описании типа

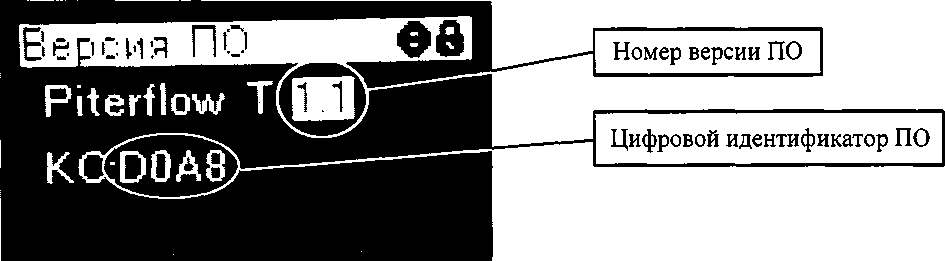

    Рисунок 2 - Индикатор расходомера Питерфлоу Т модификации 3 в режиме отображения данных о ПО

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

  • 10.1 Определение относительной погрешности измерений объемного расхода и объема. Примечание: допускается проводить определение относительной погрешности либо при измерении объема по п. 10.1.1, либо при измерении объемного расхода по п. 10.1.2.

    • 10.1.1 Относительную погрешность при измерении объема определяют на контрольных точках согласно таблице 3.

      Таблица 3 -

      точек

      Контрольная точка №

      Значение поверочного расхода

      1

      0,03 Q3

      2

      0,1 Q3

      3

      0,25 Q3

где Q3 - номинальный расход, м3

Примечание: для расходомеров с номинальным диаметром DN150 и DN200 значение поверочного расхода в контрольной точке №3 допускается принимать равным 0,125 • Q3.

Измерение объема в каждой точке проводят не менее двух раз.

Определение относительной погрешности измерений объема проводят по импульсному выходу.

Объем, измеренный расходомером, вычисляют по формуле 1:

К = Р • N                                         (1)

где Р - цена импульса расходомера (приведена в паспорте расходомера или установлена согласно приложению А), м3/имп;

N - зафиксированное количество импульсов с поверяемого расходомера.

В каждой контрольной точке относительную погрешность измерения объема определяют по формуле:

у - у

8V = • 100, (2)

где Vu - значение объема по показаниям расходомера, м3;

V? - значение объема по показаниям поверочной установки, м3.

Время каждого измерения во всех контрольных точках должно обеспечивать набор не менее: 1000 импульсов для расходомеров с классом точности К05, и не менее 2000 импульсов для расходомеров с классом точности К02.

С целью оптимизации времени поверки допускается изменение веса импульса выходного сигнала. Алгоритм изменения веса импульса приведен в приложении А.

  • 10.1.2 Относительную погрешность при измерении объемного расхода определяют на контрольных точках согласно таблице 3. На каждой контрольной точке в течение 180 секунд фиксируются показания объемного расхода по индикатору расходомера с интервалом 25 секунд, после чего, рассчитывается среднее показание объемного расхода.

В каждой контрольной точке относительную погрешность измерения объемного расхода определяют по формуле:

sQ = Qil~Qa ЮО,                                  (3)

где Qu - значение объемного расхода по показаниям расходомера, м3/ч;

Q3 - значение объемного расхода по показаниям поверочной установки, м3/ч.

  • 10.2 Определение приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока.

Примечание: данный пункт методики поверки не выполняют для расходомеров Питерфлоу Т 1 без токового выхода 4-20 мА.

Для проведения поверки по данному пункту, расходомер необходимо подключить к персональному компьютеру с установленным на него программным обеспечением «Питерфлоу Т. Поверка» с помощью преобразователя ICP CON 1-7547 с интерфейсом Ethernet, согласно приложению Б, или с помощью преобразователя ICP CON 1-7567 с интерфейсом USB, согласно приложению В.

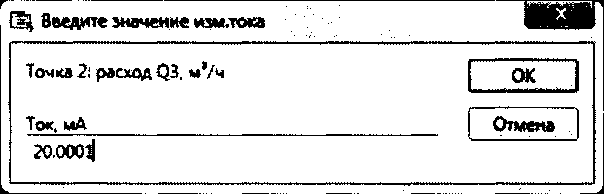

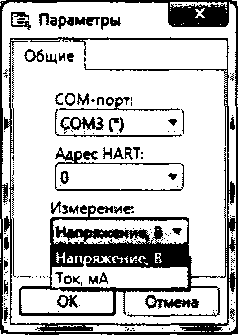

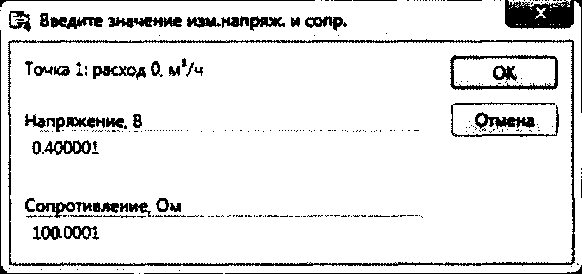

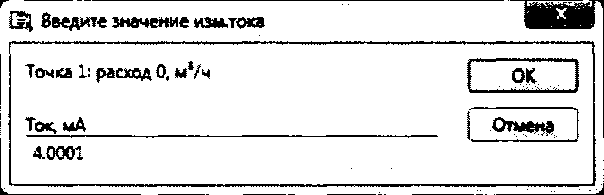

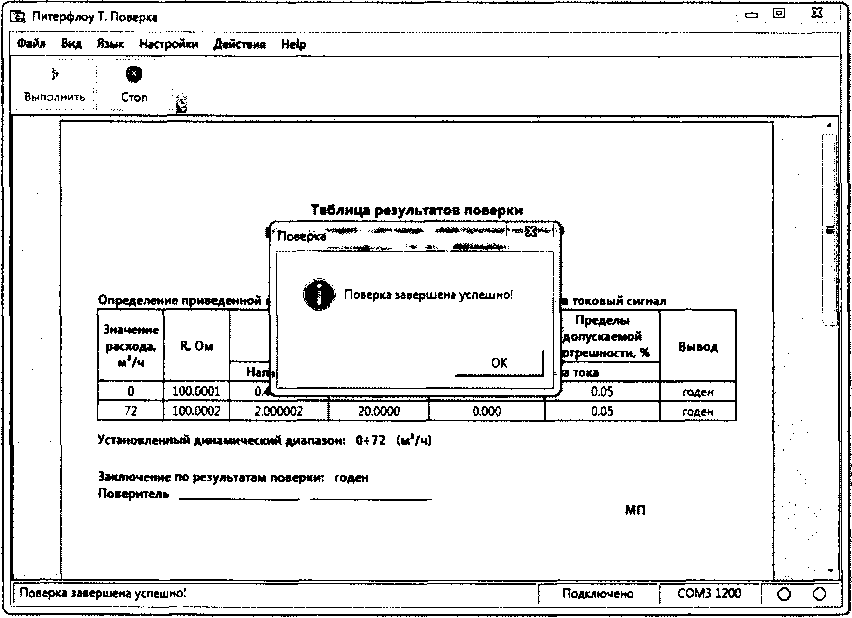

С помощью программы «Питерфлоу Т. Поверка» в автоматизированном режиме выполняется имитация расходов, соответствующих следующим значениям токового выходного сигнала, мА: 4; 20. Инструкция по конфигурированию и обращению с программой «Питерфлоу Т. Поверка» приведена в приложении Г.

В зависимости от используемых средств поверки применяется одна из схем, приведенных на рисунке 3.

Расходомер

а)

Расходомер

б)

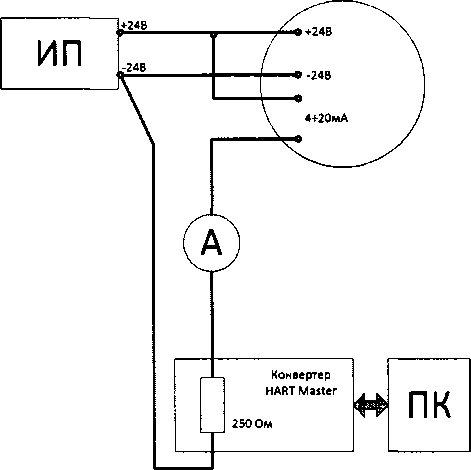

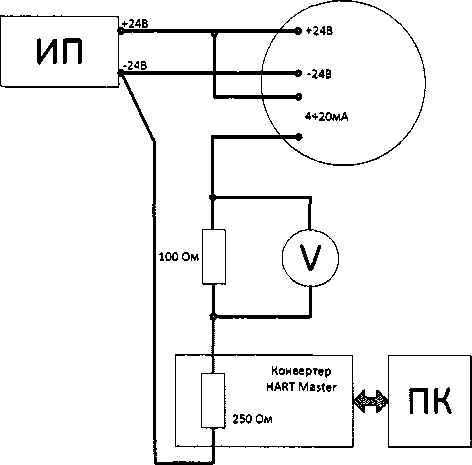

Рисунок 3 - Определение приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока: а - измерение напряжения постоянного тока; б - измерение силы постоянного тока

Приведенную к диапазону токового выхода погрешность при преобразовании измеренных значений объемного расхода в сигнал постоянного тока определяют сравнением выходного тока расходомера с имитируемым током в двух точках, соответствующих двум имитируемым значениям расхода: нулевой расход, соответствующий значению тока 4 мА, и номинальный расход Q3, соответствующий значению тока 20 мА.

При проведении измерений по схеме а) рисунка 3 значение силы постоянного тока на выходе расходомера определяется по формуле:

1р =- -1000

(4)

F R

где    U- измеренное значение напряжения по показаниям вольтметра, В;

R - действительное (с поправкой на температуру окружающей среды) значение меры сопротивления, Ом

Приведенную погрешность в каждой точке определяют по формуле:

Г = (чг) •100

(5)

где /э - эталонное значение силы постоянного тока, мА.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Расходомер соответствует предъявляемым к нему метрологическим требованиям при выполнении следующих условий:

  • - внешний вид, комплектность и маркировка соответствуют описанию типа и эксплуатационной документации на поверяемое средство измерений;

  • - на расходомере не обнаружено внешних механических повреждений и дефектов, влияющих на его работоспособность;

  • - при увеличении или уменьшении расхода соответствующим образом изменялись показания на дисплее расходомера;

  • - версия программного обеспечения соответствует данным, указанным в таблице 4;

  • - значение относительной погрешности расходомера при измерении объема или объемного расхода на каждом поверочном расходе при каждом измерении не превышает значения допускаемой погрешности, указанного в описании типа.

Если погрешность расходомера при измерении объема не превышает значения допускаемой погрешности, указанной в описании типа, то расходомер признают годным для измерений объемного расхода.

Если погрешность расходомера при измерении объемного расхода не превышает значения допускаемой погрешности, указанной в описании типа, то расходомер признают годным для измерений объема.

  • - значение приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока на каждом имитируемом расходе не превышает значения допускаемой погрешности, указанного в описании типа.

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Модификация расходомера: Питерфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Номер версии (идентификационный номер) ПО, не ниже

3.0

1.0

Цифровой идентификатор ПО

ЕА37

D0A8

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

12.1 Результаты поверки оформляют протоколом в произвольной форме.

  • 12.2 Сведения о результатах поверки расходомера передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

  • 12.3 При положительных результатах поверки расходомера по заявлению владельца средства измерений или лица, предоставившего средство измерений на поверку, выдается свидетельство о поверке, оформленное в соответствии с приказом Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», или делается соответствующая запись с нанесением знака поверки, заверяемая подписью поверителя в паспорте расходомера в разделе «Сведения о поверке».

  • 12.4 При отрицательных результатах поверки, расходомер к эксплуатации не

допускается. По заявлению владельца средства измерений или лица, предоставившего средство измерений на поверку, выдается извещение о непригодности, оформленное в соответствии с приказом Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».                                             //

Начальник отдела 208

ФГУП «ВНИИМС»

Ведущий инженер отдела 208 ФГУП«ВНИИМС»

Б.А. Иполитов

Д.П. Ломакин

Приложение А

Алгоритм изменения веса импульса

Для начала необходимо установить связь расходомера с компьютером. Для этого потребуется запустить программу «Питерфлоу Т. Конфигуратор». Последовательность дальнейших действий приведена на рисунке 1.

Питерфлоу Т. Конфигуратор

Файл Вид Язык Настройки Действия Графики Help

| Подключить

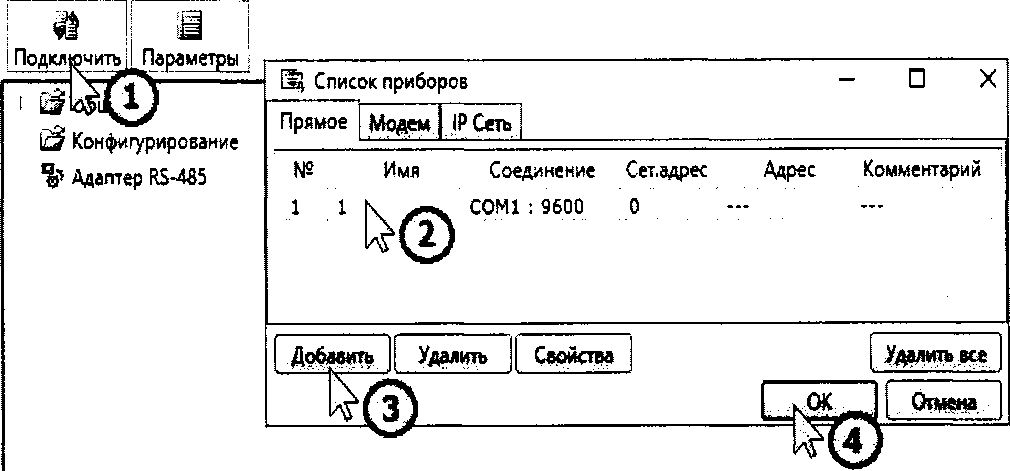

Рисунок 1

  • 1) Нажать кнопку

  • 2) Выбрать тип соединения

  • 3) Если требуемый тип соединения не задан, то выбрать тип соединения и заполнить свойства в списке приборов.

  • 4) Нажать кнопку ОК

Изменение веса импульса расходомера доступно в меню «Конфигурирование». Последовательность дальнейших действий приведена на рисунке 2

0^ Питерфлоу Т. Конфигуратор

Файл Вид Язык Настройки Действия Графики Help

X

х [ а 1 j Отключить |i Параметры [

л Общие

И Измерения

Соединено с "Т1-50-72-"

«й Адапт

Параметры

*001 Сетевой адрес

*002 Уставка компаратора F1 (м3/ч)

*003 Уставка компаратора F2 (м’/ч)

*004 Дата, время

*005 Коррекция часов (180 сек. достуг

♦006 Ограничение скорости измененит

#007 Тип выхода F1

*008 Тип выхода F2

' *009 Вес импульса (л)

*010 Уровень отсечки по расходу (м3/>

2

100

•100

23.06.2021 0‘

[gjj Вводзначения

Вес импульса (л)

Отмена

| Операция успешно завершена

Пароль пользователя

Текущий пароль

0 сек. требуется

2

4 - Изиер.обр.

3 - Измер.пряг

| Соединено

COM4 19200

Рисунок 2

  • 1) В левом окне программы выбрать меню «Конфигурирование»

  • 2) В правом окне выбрать параметр «Вес импульса» и дважды нажать левую кнопку мыши или нажать клавишу Enter на клавиатуре.

  • 3) В появившемся окне ввести требуемое значение веса импульса и нажать кнопку ОК.

  • 4) В появившемся окне ввести пароль и нажать кнопку ОК.

Примечание: минимальный вес импульса рассчитывается таким образом, чтобы выходная частота расходомера не превышала 500 Гц.

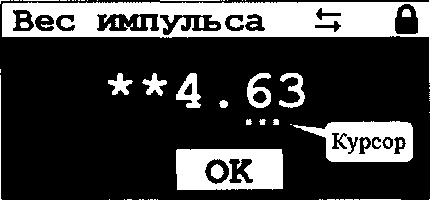

Изменение веса импульса в расходомере Питерфлоу Т модификации 3 возможно также через интерфейс пользователя в меню «Настройки-Имп.выход-Вес импульса». Индикатор расходомера будет выглядеть как на рисунке 3. Нажатие клавиш фи©: перемещение курсора.

Нажатие клавиши Enter: переход в режим изменения выбранного символа, в котором клавиши фиф обеспечивают выбор значения выбранного знакоместа.

Повторное нажатие клавиши Enter: выход обратно в режим курсора.

Нажатие клавиши Esc (одновременное нажатие клавиш фиф): возврат в режим курсора без сохранения.

Нажатие клавиши Enter в режиме курсора при выбранной пиктограмме “ОК”: проверка введённого значения, при некорректном значении выводится подсказка, при корректном значении происходит запись нового значения веса импульса и возврат в предыдущее меню.

Рисунок 3

Приложение Б

Подключение расходомера Питерфлоу Т к персональному компьютеру с помощью преобразователя ICP CON 1-7547

Для подключения расходомера Питерфлоу Т к интерфейсу HART может применяться преобразователь ICP CON 17547 с интерфейсом Ethernet

Ниже представлены схемы электрического подключения интерфейса HART для данногопреобразователя:

1. Внутренний резистор 250 Ом включён на преобразователе (рис. 1):

Power Source (1)- internal resistance

24 Vrr.

Power Supply

whi........................

1-7647

Рав(+)

4-20 mA

250 Q J

HART- Ph 2 I

HART+ Ph 1

Transmitter

\ (high impedance device)

_

Рисунок 1

В модели 17457 резистор включается/отключается путём замыкания-размыкания контактов 1-2, 2-3 клемм JP3-JP6, которые находятся под верхней крышкой преобразователя (рис.2), где 1-2 -резистор подключён, 2-3 - отключён

Рисунок 2

2. Внутренний резистор 250 Ом отключён на преобразователе, требуется внешний резистор(рис.З).

X /

£Я«Л

/..

I

' 1-7547

HART- Ph 2 :

нйет+’яьТ”*

Loop Power Source (2) - external resistance

24 Vpc

Power Supply

HI

■*Ров (+)

Neg(-)

Transmitter

^high impedance device)

Рисунок 3

ВАЖНО! При такой схеме подключений внутренний резистор преобразователя должен быть обязательно отключён (замкнуты контакты 2-3 соответствующих клемм)

Также необходимо подать питание на клеммы +Vs, GND (DC, 10-30 V).

Для дальнейшей работы необходимо подключить Ethernet кабель преобразователя к компьютеру или к локальной сети. Для работы с программами Питерфлоу на компьютере должен быть создан СОМ - порт преобразователя.

Для настройки данного преобразователя необходимо скачать утилиту VxComm с официального       сайта      производителя       преобразователя       (рис.       4):

ftp.icpdas.com - /pub/cd/fieldbus_cd/hart/converter/I-7547/Software/

ГТо Parent Р1гестогУ1

2/25/2019 6:11 PM

2/25/2019 6:11 W 11/22/2019  3:07 PM

2/12/2020 10:04 AM

8/29/2019 2:31 PM

2/25/2019  6:12 PM

149866 hc~tOTl vl'.08.rar

148285 he tool vl.09.rar

| 369^376 ухПт,:ГуГ1Г12а5«цеВЮ'Га|

http://ftD.icpdas.com/pub/cd/fieldbus cd/hart/converter/I-7547/Software/

Рисунок 4

Данную утилиту, следуя инструкциям, необходимо установить и открыть.

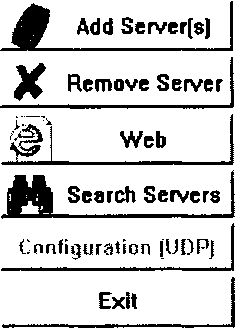

Первым шагом в данной утилите будет поиск сервера. Для этого необходимо нажать кнопку «Search Server» (рис.5).

VxComm Utility [ v2.12.O1, Mar.2

File Server Port Tools

УХСойжГ

£ Add Servers)

Г"л

Л Remove Server

®  Web

MSe>rd'Snvere

Configuration (UDP)

Exit

Рисунок 5

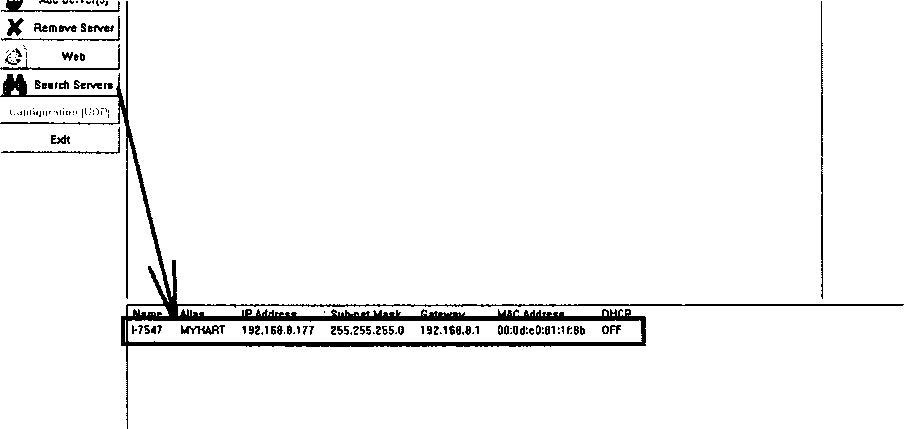

В результате подключенный преобразователь должен появится в окне ниже (рис. 6)

Рисунок 6

Далее кликом правой кнопки мыши по нему необходимо открыть контекстное меню и в нём выбрать пункт «Add server(s)» (рис. 7).

Name ) Alias

IP Address

Sub-net Mask

Gateway

MAC Address

DHCP]

Ping Server

Diagnostic

Configure Server (UDP)

В Add Servers)

Рисунок 7

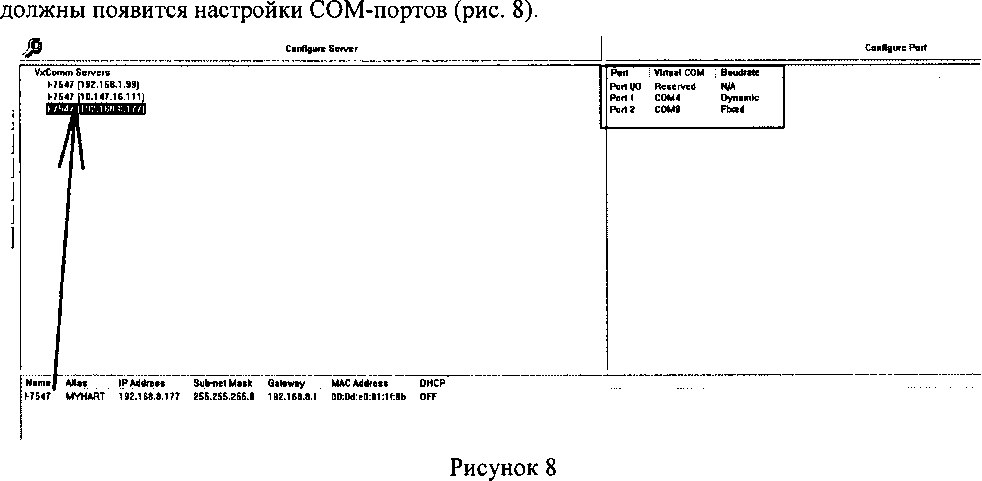

В результате в окне выше данный сервер должен появится, а также в соседнем окне

Утилита автоматически назначит для преобразователя COM-порты. Для дальнейшей работы необходимо использовать COM-порт с пометкой «Fixed» (рис. 9)

Port

Virtual COM

I Baudrate

Port I/O

Reserved

N/A

Port 1

COM4

Dynamic

Port 2

COM6

Fixed

Рисунок 9

Также необходимо задать IP-адрес преобразователя таким образом, чтобы он находился в той же подсети, что и компьютер. Если компьютер не включён ни в какую сеть, то необходимо задать ему статический IP адрес. Если же компьютер уже находится в локальной сети с динамическим адресом, то для преобразователя задать такой номер, который ещё не используется в сети. Например, IP - адрес компьютера 192.168.8.100, для преобразователя необходимо задать - 192.168.8.177. Маска подсети аналогична с компьютером.

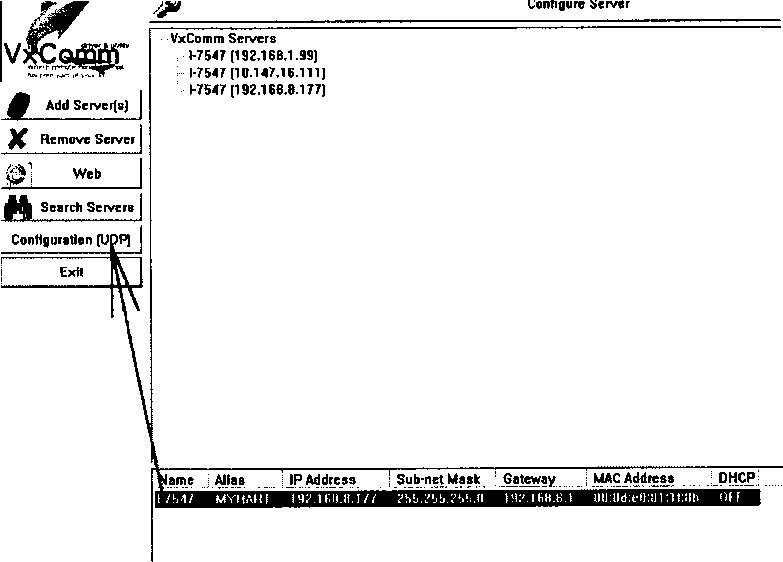

Для изменения IP адреса необходимо в поле поиска преобразователя выделить найденный преобразователь и в левой панели кнопок нажать кнопку «Configuration (UPD)» (рис .10).

Рисунок 10

В открывшемся окне в полях «IP Address» и «Sub-net Mask» задать необходимые IP адрес и маску подсети. При необходимости в поле «Gateway» задать шлюз сети. После редактирования данных значений нажать кнопку «ОК» (рис. 11).

Configure Server (UDP

Server Name :

DHCP:

1-7547

X

(7 Chars)

0: OFF

Alias:   |MYHART

IP Address:

192.168.8.177|

MAC:   |00:0d:e0:81:1f:8b

Sub-net Mask:

255.255.255.0

Warning!!

Contact your Network Administrator to get correct configuration before any changing!

Gateway:

192.168.8.1

OK

Cancel J

Рисунок 11

После необходимо перезагрузить драйвер преобразователя, для этого в верхней панели необходимо выбрать пункт «Tools - Restart Driver» (рис. 12).

VxComm Utility [ v2.12.01, Mar.22, 2013 ]

File Server Port Tools

System Information

Restart Driver

tieuHW iwl ttf

Configure

VxComm Servers

j 1-7547 (192.168.1.99)

I-7547 (10.147.16.111) >7547 (192.168.8.177)

Рисунок 12

Далее в программе Питерфлоу в настройках подключения указать полученный номер СОМ - порта с пометкой «Fixed».

Приложение В

Подключение расходомера Питерфлоу Т к персональному компьютеру с помощью преобразователя ICP CON 1-7567

Для подключения расходомера Питерфлоу Т к интерфейсу HART может применяться преобразователь ICP CON 17567 с интерфейсом USB.

Ниже представлены схемы электрического подключения интерфейса HART для данного преобразователя:

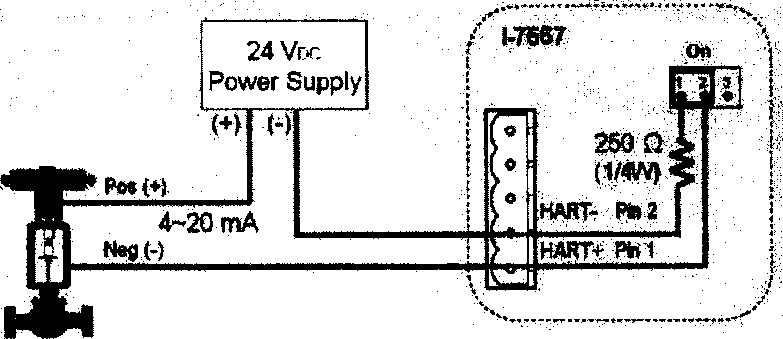

1. Внутренний резистор 250 Ом включён на преобразователе (рис. 1):

.оор Power Source (1) - Internal resistance

Transmitter impedance device)

Рисунок 1

В модели 17567 резистор включается/отключается путём перевода переключателя Од Off(pnc.2) на задней панели преобразователя, где On - резистор подключён, Off- отключён.

Рисунок 2

2. Внутренний резистор 250 Ом отключён на преобразователе, требуется внешний резистор(рис.З).

Loop Power Source (2) - external resistance

1-7667

Off

24 Vdc

Power Supply1

Рисунок 3

ВАЖНО! При такой схеме подключений внутренний резистор преобразователя должен быть обязательно отключён (переключатель в положении Off),

Для дальнейшей работы необходимо подключить USB кабель преобразователя к компьютеру. Для работы с программами Питерфлоу на компьютере должен быть создан СОМ -порт преобразователя.

При подключении USB кабеля к компьютеру преобразователь будет определён как неизвестное устройство и для дальнейшей работы с ним необходимо установить драйвер, который необходимо скачать с официального сайта производителя преобразователя:

http://ftD.icDdas.com/pub/cd/fieldbus cd/hart/converter/i-7567/usb driver/

Далее, следуя инструкциям, установить драйвер. Для более подробных комментариев поустановке драйвера обратитесь к документации на данный преобразователь:

http://ftp.icpdas.com/pub/cd/fieldbuscd/hart/converter/i-7567/Manual/l-

7567 UserManualeng у 1,7.pdf

В результате в диспетчере устройство должен появится СОМ порт, относящийся к преобразователю. Для Windows ХР, 7, 8 пример указан на рисунке 4, для Windows 10 - на рисунке5.

fik Action View Help

a edwarAPC

'      thrttenet

:■ О Bluetooth

■■    Computer

, Disk dnves

:> % Dwptay adapterc

!, ..*> DVD.'CD-ROM Aives

:■ Og Human Interface Devices eg ЮЕ A TA-'AT API controllers

:• Imaging devices

>   . Keyboards

.■ Q Mice and other pointing devices

■ ф Monitors

.. Network adapters

a T Ports (COM 8l LPT)

P? KPDASV?567 USB3HART (COM»))

Ц Processors

Sound) video and game controllers Storage controllers

’< J* System devices

: * Unrverwi Serial Bus controBen

Рисунок 4

e Ports (COM & LPT)

«№ Print queues

Й Processors

iW Sensors

g Software device*

f.    Sound, video and game controller*

л.     Storage controllers

<■ |4i System devices

- |) Universal Serial Bus controller*

Рисунок 5

Далее в программе Питерфлоу в настройках подключения указать полученный номер СОМ - порта.

Приложение Г

Инструкция по конфигурированию и обращению с программой «Питерфлоу Т. Поверка»

Подготовка к работе.

До начала работы требуется выполнить подготовку средств поверки и подключение интерфейсов связи между прибором и компьютером. Коммуникация между прибором и компьютером реализуется через конвертор интерфейсов HART Master, обеспечивающий связь посредством виртуального COM-порта или другого интерфейса связи, поддерживаемого программой.

Поверка производится в автоматизированном режиме в следующей последовательности._____

Si Питерфлоу Т. Помри __                                                  ’                                           Il 1 i I

. Файл Вид Язык Настройки ДействияHelp

► о

Выполнить Стоп

Таблиц* результатов поверки                                     j

расходом«ра<м«тиика электромагнитного                                | в

Питерфлоу T3-32 N2000001                                      i

Определение приведенной погрешности преобразования значения расхода а токовый сигнал

Значение расхода, м7ч

НОм

Измеренное значение

Приведенная погрешность, %

Пределы допускаемой погрешности. %

Вывод

Напряж., В

Ток, мА

от диапазона тока

0

100.0001

0400001

4.0000

0.000

0.05

годен

72

100.0G02

2.000002

20.000G

0.000

0.05

годен

Установленный динамический диапазон: 0+72 (м’/ч)

Заключение по результатам поверки: годен Поверитель__

МП

Поверка завершена успешно!                                                  | Подключено | COM31200  | Q О"

Рисунок 1 - Главное окно программы «Питерфлоу Т. Поверка»

В панели управления программы в меню «Настройки► Параметры программы» в зависимости от используемой схемы измерений, приведенной на рисунке 3 п. 10.2 настоящей методики, выбрать из выпадающего списка «Напряжение, В» или «Ток, мА», как показано на рисунке 2.

Рисунок 2 - Параметры программы

Для проведения поверки следует нажать кнопку «Выполнить» на панели управления. Программа будет последовательно давать команды расходомеру на имитацию тока, соответствующего поверочным точкам. В каждой точке измеряют значение напряжения постоянного тока или значение силы тока, в зависимости от схемы измерений, приведенной на рисунке 3 п. 10.2 настоящей методики, и вводят полученное значение в окно отображаемое программой. Затем нажать кнопку ОК для продолжения выполнения.

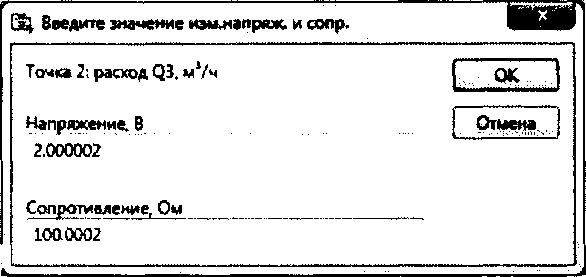

Рисунок 3 - Ввод значений при проведении измерений напряжения постоянного тока

Рисунок 4 - Ввод значений при проведении измерений силы постоянного тока

Программа «Питерфлоу Т. Поверка» проконтролирует введенные значения на соответствие допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока. В случае выхода значений погрешности за допускаемые пределы, программа выдаст сообщение о непригодности прибора. В случае, если значения погрешности укладываются в допускаемые пределы, программа выдаст сообщение о пригодности прибора, как на рисунке 5.

Рисунок 5 - Сообщение программы о пригодности прибора

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
