УТВЕРЖДАЮ

Первый заместитель генерального

по научной

«ВНИИФТРИ»

Щипунов

работе

Системы измерений длительности соединений СИДС «Протон-ССС» Методика поверки

КЮГН.465235.006МП

2019 г.

СОДЕРЖАНИЕ

Введение

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Приложение Ж

Приложение 3

ВВЕДЕНИЕ

Настоящий документ распространяется на системы измерений длительности телефонных соединений СИДС «Протон-ССС» (далее - СИДС «Протон-ССС»), являющиеся частью программно-аппаратных средств цифровой УПАТС «Протон-ССС», изготавливаемые ООО «СПЕЦСТРОЙ-СВЯЗЬ» и устанавливает объём, методы и средства первичной и периодической поверок.

Рекомендуемый интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1    Определение    погрешности    измерений

длительности   телефонных   соединений   при

повременном методе (накопительный файл)

5.1

+

+

1.2 Опробование

5.1.1

+

+

1.3 Проверка помехозащищенности тарифной информации    и    определение    случайной

составляющей погрешности измерения (этап 1)

5.1.2

+

+

1.4   Определение   случайной   составляющей

погрешности измерения (этап 2)

5.1.3

+

+

2    Определение    погрешности    измерения

длительности телефонных   соединений,   при

подробном учете

5.2

+

+

2.1 Опробование

5.2.1

+

+

2.2 Определение метрологических характеристик:

5.2.2

+

+

  • 1.2    Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

  • 1.3    Поверка может быть прекращена при выполнении любой операции, в результате которой получены отрицательные результаты.

2    СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки используют средства измерений, представленные в таблице 2.

    Таблица 2

    Номер пункта методики поверки

    Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

    пп. 5.1-5.2

    Формирователь   телефонных   соединений   "ПРИЗМА-8":   число

    измерительных каналов до 8, задание временных интервалов от 1 до 10800 с, пределы допускаемой основной погрешностью измерений ±0,5 с

    2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИДС «Протон-ССС» с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

3 Требования безопасности
  • 3.1 При проведении поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации средств измерений, используемых при поверке.

  • 3.2 К проведению поверки СИДС «Протон-ССС» допускается инженерно-технический персонал с высшим или среднетехническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками, имеющие квалификационную группу по технике безопасности не ниже III и имеющие право на поверку (аттестованный в качестве поверителей).

  • 3.3 Корпусы формирователя телефонных соединений «ПРИЗМА-8» (далее - «Призма-8») и управляющей ПЭВМ (далее по тексту ПЭВМ-П) должны быть заземлены.

Рабочее место должно иметь достаточное освещение, обеспечивающее комфортные условия проведения испытаний.

При проведении поверки запрещается:

  • - проводить работы по монтажу и демонтажу участвующего в поверке оборудования;

  • - производить работы по подключению соединительных кабелей при включенном питании «Призма-8» и ПЭВМ-П;

  • - пользоваться при работе паяльником с рабочим напряжением выше 42 В.

4 Условия поверки и подготовка к ней
  • 4.1 При подготовке к поверке поверитель должен проверить наличие всей документации, необходимой для проведения поверки, и готовность основных и

вспомогательных средств поверки.

4.2 При проведении поверки необходимо соблюдать условия, указанные в таблице 3. Таблица 3

Наименование характеристики

Значение

Температура окружающего воздуха, °C

от +15 до +25

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, мм. рт. ст.

от 630 до 795

Параметры питания от сети переменного тока:

  • - напряжение, В

  • - частота, Гц

  • - содержанием гармоник, %

от 198 до 253 от 47,5 до 52,5 до 10

Питание испытываемой аппаратуры

согласно КЮГН.465235.006 ТУ

  • 4.3 Измерения параметров должны проводиться по истечении времени установления рабочих режимов УПАТС «Протон-ССС» и средств поверки.

  • 4.4 Перед проведением поверки необходимо провести следующие подготовительные работы:

  • - проверить срок действия свидетельства о поверке эталонов;

  • - «Призма-8» разместить на рабочем столе с площадью не менее 1,5 м2;

-установить рядом с «Призма-8» ПЭВМ-П (ПЭВМ-П должна быть оснащена операционной системой WINDOWS);

  • - подключить к ПЭВМ-П принтер;

  • - соединить кабелем разъем СОМ ПЭВМ-П с соответствующим разъемом на «Призма-8»;

  • - подвести к рабочему месту однофазное переменное напряжение 220 В;

  • - установить разветвительную колодку с заземленным проводом и тремя розетками типа «Евро»;

  • - выбрать информационно-измерительные каналы (ИИК), подлежащие испытаниям;

  • - подключить восемь абонентских линий УПАТС к разъему «АА» «Призма-8» и восемь к разъему «АО» согласно схемы, приведенной на рисунке 1.

Рисунок 1 - Схема поверки СИДС «Протон-ССС»

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Определение погрешности измерений длительности телефонных соединений при повременном методе (см. приложение Г)

    • 5.1.1  Опробование

      • 5.1.1.1 Опробование производят при помощи «Призма-8» по схеме в соответствии с рисунком 1.

      • 5.1.1.2 Выполнить подготовительные операции:

  • - включить питание «Призма-8» и нажать кнопку RESET на лицевой панели;

  • - включить питание ПЭВМ-П и откорректировать ее машинные часы по машинным часам поверяемой СИДС «Протон-ССС»;

-если на жестком (системном) диске ПЭВМ-П нет программы работы с «Призма-8», то произвести инсталляцию программного обеспечения (ПО). Для этого запустить программу Install.exe со съемного накопителя №1 в операционной среде WINDOWS. После окончания инсталляции на жестком диске ПЭВМ-П будет создан каталог PRIZMA с программами для управления работой «Призма-8»;

-запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4a2.770.058 РЭ), раздел «Программное обеспечение «Призма-8»). После загрузки программы на экране монитора ПЭВМ-П возникает окно, в правой части которого находится функциональное отображение панели управления, в верхней - главное меню и основные пиктограммы, а над ними отображена надпись:

ПРИБОР ДЛЯ ПОВЕРКИ АПУС «ПРИЗМА».

На дисплее панели управления отображена надпись о состоянии «Призма-8»:

ПРИБОР НЕ ЗАГРУЖЕН.
  • - проверить установленное значение частоты кварца, которое должно соответствовать значению, приведенному в паспорте на «Призма-8». При необходимости ввести с клавиатуры значение частоты кварца.

  • 5.1.1.3 Установить конфигурацию СИДС «Протон-ССС»:

  • - выбрать в главном меню пункт: Комплекты;

  • - выбрать в ниспадающем меню пункт: Сетевые номера;

  • - выбрать подпункт: Собственные номера;

  • - ввести с клавиатуры номера абонентов А, которые физически подключены к разъему «АА» «Призма-8»;

  • - нажать кнопку: Ответчики;

  • - ввести с клавиатуры номера абонентов Б, которые физически подключены к разъему «АО» «Призма»;

  • - нажать кнопку: Выполнение.

  • 5.1.1.4 Сохранить конфигурацию системы:

  • - выбрать в главном меню пункт: Комплекты;

  • - выбрать в ниспадающем меню пункт: Файл конфигурации системы;

  • - выбрать подпункт: Сохранить Как. Ввести с клавиатуры имя файла конфигурации системы (например, confl.cfg);

  • - нажать кнопку: Выполнение.

  • 5.1.1.5 Установка связи с СИДС

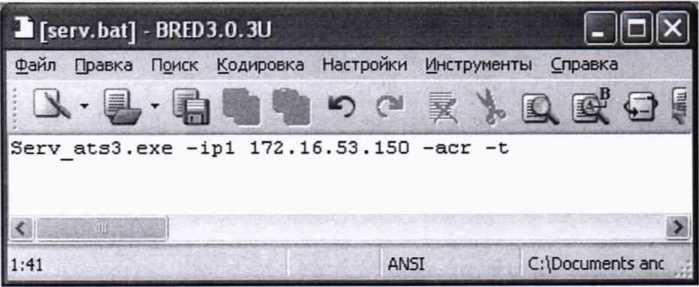

Связь СИДС «Протон-ССС» с «Призма-8» и передача данных учета осуществляется через промежуточный файл данных учета, создаваемый программой обработки первичных тарификационных данных АТС «Модуль предбиллинга», входящей в комплект поставляемого СИДС «Протон-ССС» ПО. Порядок создания файла данных учета программой «Модуль предбиллинга» описан в приложении Б.

Для чтения управляющей программой «Призма-8» данных учета соединений СИДС «Протон-ССС» из файла необходимо:

  • - выбрать в главном меню пункт: АПУС;

  • - в ниспадающем меню выбрать Устройство... [C:\PRIZMAJ;

  • - в диалоговом окне Задание устройства ввести имя файла, содержащего данные учета соединений СИДС.

  • 5.1.1.6 Установить параметры процедуры опробования:

    • 5.1.1.6.1      Подготовительная процедура:

  • - выбрать в главном меню пункт: Испытания;

  • - выбрать в ниспадающем меню пункт: Параметры;

-выполнить п. 5.1.1.6.2, если файл процедуры опробования существует, если не существует — п. 5.1.1.6.3.

  • 5.1.1.6.2     Выбор файла опробования:

  • - выбрать Испытание - Параметры - Открыть;

  • - ввести с клавиатуры имя файла процедуры поверки

  • - нажать кнопку: Выполнение;

  • - проверить параметры процедуры;

  • - нажать кнопку: Выполнение и перейти к п. 5.1.1.7.

  • 5.1.1.6.3     Процедура установки параметров:

  • - выбрать подпункт: Новые;

  • - установить параметры процедуры опробования: число телефонных соединений — 8;

  • - длительность — 5 с (5 секунд);

  • - установить Вид отбоя автоответчик;

  • - останов - по числу вызовов;

  • - нажать кнопку: Выполнение;

  • - ввести с клавиатуры имя файла (например testl.tst), где будут храниться параметры процедуры опробования;

  • - нажать кнопку: Выполнение.

  • 5.1.1.7 Выполнить процедуру настройки опробования:

  • - выбрать в главном меню пункт: Испытания;

  • - выбрать в ниспадающем меню пункт: Настройка;

  • - нажать кнопку - для всех этапов, не участвующих в процедуре;

  • - нажать кнопку: + Ввод;

  • - ввести с клавиатуры имя файла (например testl.tst), где будет храниться настройка процедуры опробования;

  • - нажать кнопку Выполнение.

  • 5.1.1.8 Выполнить процедуру загрузки «Призма-8»:

  • - нажать шестую пиктограмму с изображением ключа или выбрать в главном меню пункт: «Испытания»;

  • - выбрать в ниспадающем меню пункт: Пуск. При этом на дисплее панели управления отображается сообщение о состоянии «Призма-8»:

ПРИБОР ПОДКЛЮЧЕН.

Если прибор не подключился, поменять номер порта в окне настройка СОМ - портов, Пункт меню Установка;

  • - нажать на панели управления кнопку: Загрузка прибора. После окончания процесса загрузки на панели управления отображается сообщение:

ПРИБОР ЗАГРУЖЕН и загораются зеленым цветом индикаторы, отображающие подключенные комплекты, коричневым — заблокированные комплекты.

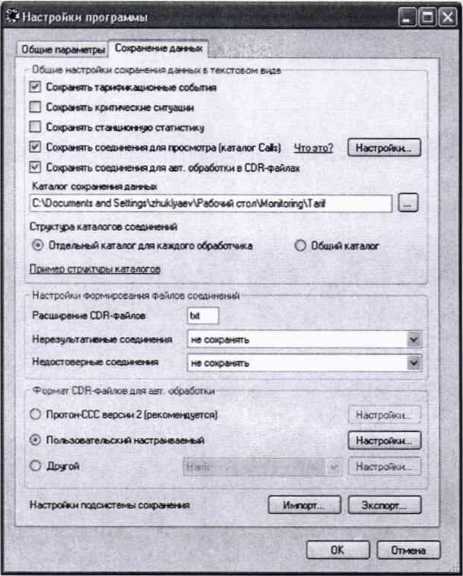

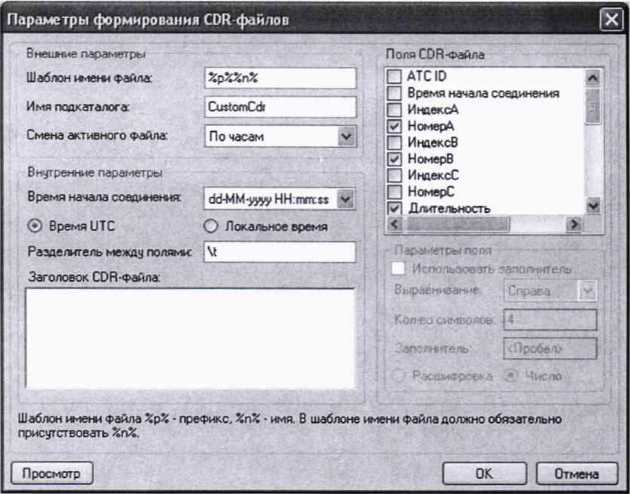

  • 5.1.1.9 С помощью программы «Модуль предбиллинга» считать из памяти СИДС «Протон-ССС» текущую информацию о телефонных соединениях (см. приложение Б).

  • 5.1.1.10     Выполнить процедуру запуска «Призма-8» в работу:

  • - нажать на панели управления кнопку Старт, при этом на дисплее панели управления отображается сообщение о состоянии «Призма-8»:

ПРИБОР РАБОТАЕТ.

В левой части экрана монитора высвечивается диалоговое окно Установка соединений, в котором отображаются результаты проведения проверок на каждом этапе.

  • 5.1.1.11      Процедура опробования (см. приложение А):

-«Призма-8» автоматически по восьми абонентским линиям АА осуществляет процедуру набора номеров автоответчиков АО и формирует одно телефонное соединение длительностью 5 секунд одновременно по восьми абонентским линиям информационноизмерительных каналов (ПИК);

-«Призма-8» контролирует правильность соединения с соответствующим автоответчиком и в случае неправильного соединения выдает на экран монитора информацию о сбое, прекращая поверку. В этом случае необходимо повторить процедуру опробования начиная с п. 5.1.1.9;

  • - после разрыва соединений «Призма-8» останавливается и на дисплее панели управления отображена надпись:

РАБОТА ЗАВЕРШЕНА.
  • 5.1.1.12     Считать данные учета соединений из памяти СИДС «Протон-ССС» (см. п. 5.1.1.5).

  • 5.1.1.13     Вывод таблиц на экран монитора производится в следующей последовательности:

  • - выбрать в главном меню пункт: Статистика;

  • - выбрать в ниспадающем меню пункт Итоговые результаты.

  • 5.1.1.14     Выполнить процедуру настройки испытаний:

-Выполнить процедуру установки параметров этапа 1 следующим образом:

  • - выбрать пункт меню Испытания - Параметры - Новые и установить параметры:

  • - число вызовов (количество циклов одновременного запуска комплектов) — 40;

  • - длительность разговорного состояния — 5 с;

  • - число ПВ — по умолчанию;

  • - пауза между соединениями — по умолчанию;

  • - число ошибочных вызовов до блокировки комплекта — по умолчанию;

  • - вид отбоя — блокировка автоответчика;

  • - останов — по длительности сеанса;

  • - выполнение;

  • - ввести с клавиатуры имя файла test2.tst, где будут храниться параметры 1 -го этапа;

  • - нажать кнопку Выполнение;

-Выполнить процедуру установки параметров этапа 2 следующим образом:

  • - выбрать пункт меню Испытания - Параметры - Новые и установить параметры:

  • - число вызовов (количество циклов одновременного запуска комплектов) - 40;

  • - длительность разговорного состояния - 5 с;

  • - число ПВ - по умолчанию;

  • - пауза между соединениями - по умолчанию;

  • - число ошибочных вызовов до блокировки комплекта - по умолчанию;

  • - вид отбоя - автоответчик;

  • - останов - по длительности сеанса;

  • - выполнение;

  • - ввести с клавиатуры имя файла test3.tst, где будут храниться параметры 2 этапа;

  • - нажать кнопку Выполнение;

-Выполнить процедуру настройки поверки:

  • - выбрать пункт меню Испытания - Настройка;

  • - удалить файл процедуры опробования testl.tst нажав кнопку -;

  • - нажать кнопку + Ввод;

  • - ввести имя файла test2.tst, где хранится настройка 1 этапа

  • - ввести имя файла test3.tst, где хранится настройка 2 этапа;

  • - нажать кнопку — Выполнение;

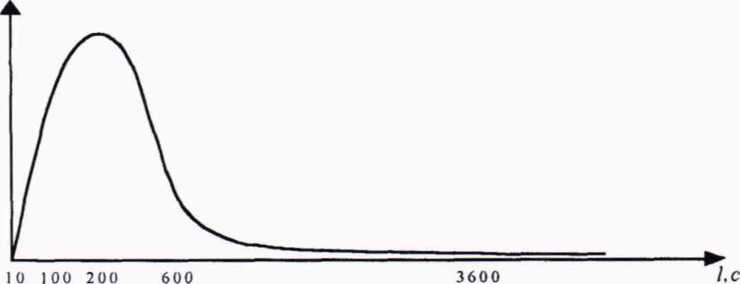

  • 5.1.1.15 Математическая модель процесса приведена в приложении Г.

  • 5.1.2 Проверка помехозащищённости тарифной информации и определение случайной составляющей погрешности измерения (первый этап)

    • 5.1.2.1 Проверку помехозащищенности тарифной информации производят при помощи «Призма-8» по схеме в соответствии с рисунком 1. Этап 1 производится с целью проверки, что СИДС «Протон-ССС» не добавляет в суммарный файл несанкционированные тарифные записи. Для этого «Призма-8» производит вызовы по несуществующим (заблокированным) номерам. Проверку «Призма-8» выполняет автоматически.

    • 5.1.2.2 Считать файл из СИДС «Протон-ССС» в соответствии п. 5.1.1.9.

    • 5.1.2.3 Выполнить процедуру запуска «Призма-8» в работу в соответствии с п. 5.1.1.10.

    • 5.1.2.4 «Призма-8» автоматически по восьми абонентским линиям (АА) осуществляет процедуру набора номеров автоответчиков (АО), которые заблокированы, т. е. не снимают трубку и контролирует вызовы к соответствующим автоответчикам.

Возможны следующие варианты:

  • 1) Ни один АО не получил вызов от АА, то проверка прекращаются и на экране монитора появляется сообщение: НЕ УСПЕШНО. В этом случае, СИДС «Протон-ССС», подвергается ремонту;

  • 2) Если один или более АО получили вызовы от АА, то «Призма-8» вычисляет длину вызова, после его завершения, цикл поверки прекращается. «Призма-8» формирует сообщение на экране монитора; СЧИТАТЬ ФАЙЛ.

  • 5.1.2.5 Считать новый файл из СИДС в соответствии п. 5.1.1.9. «Призма-8» сравнивает новый файл с предыдущим, оценивает результаты поверки и формирует сообщение на экране монитора:

  • - УСПЕШНО, на этом этап 1 прекращаются и начинается этап 2 (п. 5.1.3);

  • - НЕ УСПЕШНО, поверка прекращается;

  • - ПРОДОЛЖИТЬ ИСПЫТАНИЯ, процедура поверки на этапе 1 продолжается автоматически без оператора, до получения достоверного результата.

  • 5.1.2.6 После окончания первого этапа «Призма-8» автоматически переходит к выполнению второго этапа.

5.1.3 Определение случайной составляющей погрешности измерения (второй этап)

  • 5.1.3.1 Определение случайной составляющей погрешности производят при помощи «Призма-8» по схеме в соответствии с рисунком 1. Второй этап осуществляется с целью проверки правильности определения СИДС «Протон-ССС» длительности телефонных соединений, т.е. проверяется, что СИДС «Протон-ССС» записывает в суммарный файл истинное количество тарифных записей. Для этого «Призма-8» производит вызовы по существующим (незаблокированным) номерам. Проверку «Призма-8» выполняет автоматически.

  • 5.1.3.2 «Призма-8» автоматически по восьми АА осуществляет процедуру набора номеров АО и контролирует соединения с соответствующими АО.

Возможны следующие варианты:

  • 1) Нет ни одного соединения АА с АО, то испытания прекращаются и на экране монитора появляется сообщение: НЕ УСПЕШНО. В этом случае оборудование, подвергается ремонту;

  • 2) Есть одно или более соединений АА с АО, то «Призма-8» вычисляет длину соединения и после разрыва всех соединений цикл поверки прекращается. «Призма-8» формирует сообщение на экране монитора: СЧИТАТЬ ФАЙЛ.

  • 5.1.3.3 Дальнейшие действия полностью соответствуют п. 5.1.2.5 и при успешном или не успешном завершении поверки второй этап завершается.

  • 5.2 Определение погрешности измерений длительности телефонного соединения при подробном учете

    • 5.2.1  Опробование

      • 5.2.1.1 Опробование производят по схеме в соответствии с рисунком 1.

      • 5.2.1.2 Выполнить подготовительные операции, на панели управления отображена надпись:

ПРИБОР НЕ ЗАГРУЖЕН.
  • 5.2.1.3 Настроить «Призма-8»:

  • - выбрать в главном меню пункт: Комплекты;

  • - выбрать в ниспадающем меню пункт: Настройка Прибора;

  • - установить тип АТС — Прочие типы;

  • 5.2.1.4 Установка режима работы с системой:

Аналогично п. 5.1.1.5 имя файла, где будет храниться информация от системы о результатах испытаний, устанавливается по умолчанию в окне Имя файла — test.txt. Для изменения имени файла необходимо в указанном окне ввести его с клавиатуры.

Выбрать в главном меню пункт: СИДС «Протон-ССС» и в ниспадающем меню пункт: Связь с СИДС «Протон-ССС»:

  • - нажать кнопку Игнорировать. В этом режиме отключается автоматическое копирование файла системы после окончания каждого этапа;

  • - нажать кнопку: Выполнение.

  • 5.2.1.5 Установить конфигурацию схемы испытаний (замена номеров):

  • - выбрать в главном меню пункт: Комплекты;

  • - выбрать в ниспадающем меню пункт: Сетевые номера;

  • - выбрать подпункт: Собственные номера;

  • - ввести с клавиатуры номера абонентов, которые физически подключены к разъему «ДА» «Призма-8»;

  • - нажать кнопку: Ответчики;

  • - ввести с клавиатуры номера ответчиков, которые физически подключены к разъему «АО» «Призма-8»;

  • - нажать кнопку: Выполнение.

  • 5.2.1.6 Сохранить конфигурацию схемы поверки:

  • - выбрать в главном меню пункт: Комплекты;

  • - выбрать в ниспадающем меню пункт: Файл конфигурации системы;

  • - выбрать подпункт: Сохранить — ..\prizma\prizma.cfg;

  • 5.2.1.7 Выполнить процедуру настройки опробования:

  • - выбрать в главном меню пункт: Испытания и в ниспадающем меню пункт: Допуск, открывается диалоговое окно Предельно допустимые величины, где нужно ввести предельно допустимые значения:

  • 1) погрешность измерения интервала — 1000 мс/ч;

  • 2) вероятность отказа СИДС «Протон-ССС»— 10 промилле;

Эти значения используются математическим аппаратом, встроенным в ПО СИДС «Протон-ССС», при оценке результатов испытаний.

  • - нажать кнопку: Выполнение;

  • - выбрать в главном меню пункт Испытания и в ниспадающем меню пункт Настройка;

  • - нажать кнопку ? файла l.tst. Проверить параметры процедуры опробования, которые должны соответствовать точке 0 в таблице 4. Если файл процедуры опробования не существует, то необходимо выполнить действия в соответствии с руководством по эксплуатации «Призма-8» 4a2.770.058 РЭ (см. приложение А);

- нажать кнопку Выполнение;

нажать кнопку: — файлов 2.tst - 6.tst и нажать кнопку: Выполнение. Это необходимо для исключения из процедуры опробования точек 1 - 5 в соответствии с таблицей 4.

  • 5.2.1.8 Выполнить процедуру загрузки «Призма-8»:

  • - выбрать шестую пиктограмму с изображением ключа или выбрать в главном меню пункт Испытания и в ниспадающем меню пункт Пуск. При этом на дисплее панели управления отображается сообщение о состоянии «Призма-8»:

ПРИБОР ПОДКЛЮЧЕН;
  • - нажать на панели управления кнопку: Загрузка прибора. После окончания процесса загрузки на панели управления отображается сообщение:

ПРИБОР ЗАГРУЖЕН

и загораются зеленым цветом индикаторы, отображающие подключенные комплекты, коричневым — заблокированные комплекты.

  • 5.2.1.9 Выполнить процедуру запуска «Призма-8» в работу:

  • - нажать на панели управления кнопку Старт, при этом на дисплее панели управления

отображается сообщение о состоянии «Призма-8»:

ПРИБОР РАБОТАЕТ
  • 5.2.1.10     Процедуру опробования «Призма-8» выполняет автоматически — формирует два цикла телефонных соединений (20 с) одновременно по восьми абонентским линиям.

  • 5.2.1.11      Процедура обработки результатов опробования:

  • - после окончания процедуры опробования оператор системы должен записать на съемный накопитель под именем test.txt информацию учета длительности телефонных соединений;

  • - оператор станции должен вывести учетную информацию из памяти СИДС «Протон-ССС» в файл test.txt (см. 5.1.1.5).

-поверитель в соответствии с 5.1.1.5 должен загрузить файл с данными учета соединений test.txt в память ПЭВМ-П для обработки результатов.

  • 5.2.1.12     Просмотр результатов производят в следующей последовательности:

  • - нажать на панели управления кнопку Выбор и в окне ИСПЫТАНИЯ выбрать файл с именем test.txt (двойное нажатие левой кнопки мыши);

  • - выбрать в главном меню пункт: Статистика и в ниспадающем меню пункт Текущие результаты соответствующей таблицы (см. документ 4a2.770.058 РЭ, подраздел «Статистика соединений»). При этом «Призма-8» автоматически обрабатывает результаты опробования по программе, которую реализует математический аппарат (см. приложении Е).

  • - визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно);

  • - при успешном результате опробования процедура поверки продолжается;

  • - при неуспешном результате, процедура поверки прекращается до устранения неисправности.

  • 5.2.2 Определение метрологических характеристик

    • 5.2.2.1 Поверка измерительных каналов телефонных соединений

      • 5.2.2.1.1     Поверку СИДС «Протон-ССС» проводят на репрезентативных выборках однотипных ИИК комплексным (сквозным) методом (см. приложение Д), суть которого заключается в многократной подаче на вход ИИК эталонного сигнала продолжительности телефонного соединения, значение которого известно, а по средствам отображения информации (принтер, дисплей) определяют выходные измеренные значения входного сигнала с дальнейшей обработкой и оценкой метрологических характеристик ИИК.

      • 5.2.2.1.2    Для системы ИИК определяются следующие метрологические характеристики (см. приложение Е):

  • - систематическая составляющая погрешности;

  • - СКО для суммарной, систематической и случайной составляющих погрешности;

  • - 95 %-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности;

  • - доверительный интервал, в котором находится суммарная погрешность;

  • - 95 %-ный доверительный интервал, в котором находится вероятность отказа.

  • 5.2.2.1.3     Определение метрологических характеристик производят по схеме в соответствии с рисунком 1.

  • 5.2.2.2 Выполнить действия в соответствии с пп. 5.1.1.6, 5.1.1.7, если необходимо внести изменения в конфигурацию схемы поверки.

  • 5.2.2.3 Выполнить процедуру настройки поверки:

    • 5.2.2.3.1     Выбрать в главном меню пункт: Испытания и в ниспадающем меню пункт: Настройка;

    • 5.2.2.3.2     Нажать кнопку: — файла l.tst, если необходимо исключить из процедуры поверки точку 0 в соответствии с таблицей 4;

    • 5.2.2.3.3     Нажать кнопку + ВВОД, выбрать имя файла 2.tst и нажать кнопку: Выполнение. Нажать кнопку: ? файла 2.tst. Проверить параметры файла поверки, которые должны соответствовать точке 1 в таблице 4, и нажать кнопку: Выполнение. Если файлы процедуры поверки не существуют, то необходимо выполнить действия в соответствии с руководством по эксплуатации «Призма-8».

    • 5.2.2.3.4     Указанные в п. 5.2.1.4 действия выполнить для файлов 3.tst - 6.tst. Параметры файлов испытаний должны соответствовать точкам 2 - 5 в таблице 4.

    • 5.2.2.3.5     Нажать кнопку: Выполнение.

  • 5.2.2.4 Выполнить действия в соответствии с пп. 5.2.1.8, 5.2.1.9.

  • 5.2.2.5 Процедура поверки

    • 5.2.2.5.1     Процедуру поверки «Призма-8» выполняет автоматически — формирует

необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 4.

Таблица 4 — Порядок определения метрологических характеристик

№ точки

Длительность телефонных соединения в i - й точке, ltс

Количество телефонных соединений, N;

0

10

16

1

3

30000

2

100

32

3

200

32

4

600

32

5

3600

8

Примечание — Точка «0» используется для опробования

  • 5.2.2.5.2 Обоснование выбора испытуемых точек (длительностей телефонных соединений) и объема репрезентативных выборок ПИК в каждой точке (количество телефонных соединений) приведено в приложении Д.

  • 5.2.2.6 Для обработки и просмотра результатов испытаний выполнить действия в соответствии с пп. 5.2.1.11, 5.2.1.12.

  • 5.2.2.7 Результаты поверки считать положительными, если значения абсолютной погрешности измерений и регистрации длительности телефонных соединений находятся в пределах ±1 с.

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 При положительных результатах поверки на СИДС «Протон-ССС» выдается свидетельство установленной формы.

  • 6.2   Значения метрологических характеристик, определённых в процессе поверки, при необходимости заносятся в документацию.

  • 6.3   В случае отрицательных результатов поверки применение СИДС «Протон-ССС» запрещается, на него выдается извещение о непригодности к применению с указанием причин забракования.

    Начальника НИО-9

    ФГУП «ВНИИФТРИ»

    Ведущий инженер НИО-9

    А.В. Апрелев

    ФГУП «ВНИИФТРИ»

    Н.М. Юстус

Приложение А

(справочное)

Формирователь телефонных соединений «Призма-8»

(общие сведения)

Формирователь телефонных соединений "ПРИЗМА-8" представляет собой программно-аппаратный комплекс, сопряженный с ПЭВМ-П, и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

«Призма-8» подключается к абонентским телефонным линиям и позволяет устанавливать до восьми телефонных соединений одновременно с длительностью разговорного состояния от 1 до 10800 с (3 часа) с абсолютной погрешностью:

  • - от 1 до 3600 с включительно — не более ±0,3 с;

  • - от 3600 до 10800 с — не более ±0,5 с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85.

Обеспечивается набор абонентских номеров с количеством знаков до 18.

Тип набора номера — импульсный.

Параметры импульсного набора номера программируемые.

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте гармонического сигнала с частотой 700 Гц.

Обеспечивается высокая степень автоматизации процесса испытаний СИДС.

Таблица А.1 — Таблица контактов разъемов «Призма-8»

Номер линии

Контакты разъемов «Призма-8»

«А А»

«АО»

«ТЕСТ»

0

1 - 14

1 - 14

1

1

2-15

2-15

2

2

3-16

3-16

3

3

4-17

4-17

4

4

5-18

5-18

5

5

6-19

6-19

6

6

7-20

7-20

7

7

8-21

8-21

8

9 (GND)

Приложение Б

(обязательное)

Чтение из памяти СИДС данных учета телефонных соединений

В процессе работы УПАТС по мере поступления вызовов и установлении соединений СИДС определяет и фиксирует в энергонезависимой памяти параметры соединений:

  • - внутристанционный индекс вызывающего абонента (номер объекта, комплекта СЛ);

  • - номер вызывающего абонента (номер АОН);

  • - внутристанционный индекс вызываемого абонента (номер объекта, комплекта СЛ);

  • - номер вызываемого абонента;

  • - код услуги;

  • - тип направления;

  • - дата и время начала разговора;

  • - длительность разговора;

  • - дополнительные параметры (тип соединения, тип ответа);

  • - количество переданных за время разговора тарифных импульсов (для таксофонов).

Для считывания из памяти СИДС данных учета на внешний накопитель с целью дальнейшей обработки программно-математическим аппаратом прибора «Призма-8» используется программа «Модуль предбиллинга», входящая в комплект поставляемого с УПАТС ПО.

Для считывания данных в файл необходимо осуществить следующие действия:

  • - запустить программу Serv_ATS3 через бат-файл следующего вида:

Serv_ats3.exe -ipl ХХХ.ХХХ.ХХХ.ХХХ -асг -t

Рисунок Б.1

Назначение ключей следующее:

  • • ipl ХХХ.ХХХ.ХХХ.ХХХ — айпи адрес АТС

  • • t — читать тарификацию из АТС.

  • - в программе «Модуль предбиллинга» добавить новый обработчик первичных данных через меню Обработчики — Добавить. В качестве Каталога первичных данных указать папку \bin программы ServATS3.

  • - в настройках программы «Модуль предбиллинга» на вкладке Сохранение данных указать Каталог сохранения данных.

  • - В поле Формат CDR-файлов для авт. обработки указать Пользовательский настраиваемый;

Рисунок Б.2

- Нажав кнопку Настройки указать формат, подходящий для программы Призма-8;

Рисунок Б.З

- в поле Настройки формирования файлов соединений в строке Расширение CDR-файлов указать .txt.

- запустить обработчик первичных данных.

В результате выполнения в папке заданной в качестве Каталога сохранения данных появится папка CustomCdr, в ней папка с номером обработчика первичных данных, в ней будет создан файл с расширением *.txt (текстовый файл с данными учета соединений в формате ПО прибора «Призма-8»).

Приложение В

(справочное)

Перечень обозначений

С    —   систематическая составляющая погрешности;

С    —    выборочная оценка С;

/     —   длительность телефонного сообщения;

Д/   —   суммарная погрешность;

д /   —    предельно допустимая величина для |Д/|;

ас  —   СКО для С;

S-   —   выборочное СКО для С;

crv   —    СКО для Д/;

Sx   —   выборочное СКО для Д/;

N    —   количество телефонных соединений;

п    —   количество отказов ИИК;

ппр   —   количество пропущенных вызовов;

по    —   предельно допустимое количество пропущенных вызовов;

р    —   вероятность отказа ИИК;

ро    —    предельно допустимая величина для р (р0 = 0,01);

D    —   обозначение дисперсии;

Е    —   обозначение математического ожидания;

/л    —   выборочные моменты.

Приложение Г

(справочное)

Математическая модель процесса испытаний при повременном методе учета длительности соединений

Г.1 СИДС «Протон-ССС» предназначена для определения суммарной длительности телефонных соединений в суточном файле для каждого исходящего абонента АТС, на которой установлена СИДС.

С этой целью СИДС производит сканирование всех объектов АТС — при переходе в разговорное состояние какого-либо из объектов АТС добавляет его в файл 1.

Последовательные циклы сканирования независимы, суточные файлы считаются в целых секундах.

В дальнейшем все величины, связанные с длительностями, будем, не оговаривая это особо, считать в секундах.

Г.2 Обозначим:

/     — длительность вызова некоторого исходящего абонента (не обязательно целое

число);

1А —длительность вызова I, измеренная СИДС (целое число);

Л/ — ошибка СИДС в измерении /; если СИДС работает правильно, то, в соответствии с п. Г.1 |д/| < 1.

Для любого числа х обозначим:

[х] — наибольшее целое число, не превосходящее х;

]х[ — наименьшее целое число, не меньшее х;

{х} = х - [х] — дробная часть х;

[I ] — целая часть I;

{I} = а — дробная часть /, 0 < а < 1; из п. Г.1 следует, что именно а ответственна за величину ошибки Д7, а [/] на нее не влияет (см.п. Г.З),

Р — время от момента начала вызова / до момента его первого сканирования СИДС, О < р < 1; очевидно, р также равно времени от момента [Z] до сканирования в последнем единичном интервале, содержащем / (см. рисунок Г.1).

Вызов

* р -*

_________1

  • *  р -*

a=i£)

  • * ---------*1

1—

)

Тарифные

1

1 мин

2

И

1

1 мин

1 мин

ИМПУЛЬСЫ

Рисунок Г. 1 — К математической модели процесса испытаний при повременном методе учета длительности соединений

Ясно, что аи|3 — независимые случайные величины, равномерно распределенные на отрезке [0,1], т.е. имеющие плотность распределения

1, если х g [0,1]

<

0, если х <£ [0,1]

(Г.1)

Г.З Рассмотрим конкретный вызов длины а={^}.

Очевидно,

У л _([/] +1, если Р < а, т.е. р е [0, а] [[/], если Р>а, т.е. р е [а,1]

(Г.2)

Из (Г.2) следует, что

д/ = /л-/ = ?_“’ если^е1°’а1

- а, если р е [а,1]

(Г.З)

Используя тот факт, что р имеет распределение (Г.1), найдем ОМ (математическое ожидание и дисперсию ошибки ).

и ОМ

£Д/= а •(!-«)+ (!-«)• (-а) = 0

DM = Е(М - ЕМ)2 = £(Д/)2 =

= а •(! -а)2 +(1 -а) а2 = а (1 - а) = а - а2

(Г.5)

Из (Г.4) следует, что СИДС измеряет вызовы любой длины в среднем правильно, систематическая ошибка измерения равна 0.

Из (Г.5), в частности, следует, что если а=0, т.е. длина вызова — целое число, то М = § — СИДС меряет такие вызовы безошибочно, (это также следует из того факта, что время от начала любого из минутных интервалов, из которых состоит вызов, до момента сканирования вызова в этом интервале СИДС одинаково — равно Р<1, поэтому моментов сканирования будет ровно 1 и 1 =0.

Г.4 Поскольку для реального абонента длина вызова , а значит а и — случайные величины, и распределение а дается формулой (Г.1), можем из (Г.1), (Г.4) и (Г.5) найти математическое ожидание и дисперсию ошибки для реального вызова:

£Д/ = £(0) = 0     ,Г6)

Следовательно, среднеквадратическое отклонение для равно:

(Г.8)

Рассмотрим теперь среднестатистический реальный суточный файл. По имеющейся статистике в суточном файле реального абонента содержится 5-6 независимых вызовов, разделенных случайными независимыми промежутками времени. Поскольку отдельные вызовы абонента можно рассматривать как независимые случайные величины, суточный файл F — случайная величина, равная их сумме, имеет математическое ожидание и дисперсию, равные, соответственно, сумме их математических ожиданий и дисперсией и является приближенно нормальной.

Итак:

EAF = О, DAF

(Г.9)

Следует заметить, что если файл F формируется из вызовов произвольных длин

с промежутками между ними

Tn~} произвольных, но целых длин, то,

поскольку за время промежутка текущее значение величины р не меняется, файл F ведет

себя как 1 вызов длины ++  , и, следовательно, в этом случае

IAFI < 1, £AF = 0          .    .

(Г.Ю)

Из этого следует, что если имеется последовательность вызовов целой длины        с

произвольными промежутками между ними             суммарная длина вызовов

/] + ... + lK = N, а CyMMapHbIg файл СИДС, измерившего эти вызовы, равен NA, то число ошибок п в этом файле, т.е. число циклов сканирования, в которых произошли ошибки, равно:

n = N-NA

(Г.И)

Этот факт используется для оценки правильности работы СИДС.

Г.5 Алгоритм проведения испытаний

Г.5.1 Проверка помехозащищенности тарифной информации (этап 1) проводится с целью установления того факта, что СИДС не добавляет в суммарный файл несанкционированные тарифные импульсы, т.е. что вероятность р этого события достоверно удовлетворяет неравенству р<ро, где ро — предельно допустимое значение р. Для этого «Призма-8» производит вызовы по несуществующим (заблокированным) номерам автоабонентов (АО) и проверяет их ответ.

Пусть al — число автоответчиков (АО), сразу получивших вызов автоабонентов, О < а} < 8

Если al = 0, то испытания прекращаются и проверяется исправность оборудования, участвующего в испытаниях. После устранения неисправности испытания повторяются, с новым файлом.

Г.5.2 Если al > 0, «Призма-8» после запуска устанавливает, исходя из (Г.21), для всех al (АА) длину вызова ч по формуле:

(Г.12)

Г.5.3 Число ошибочных циклов сканирования СИДС —        М.

Г.5.4; Если nl = 0, проверка успешно закончена и выполняется п. Г.5.6 (этап 2) с новым файлом.

с п. > 7

Если 1    , проверка является не успешной и испытания прекращаются.

Если 1 - ni - ?, достоверный результат не достигнут и выполняется п. Г.5.5 с новым файлом.

Г.5.5 «Призма-8», как в п. Г.5.1, устанавливает число а2 автоабонентов (АА), получивших ответ автоответчиков (АО).

Если а2 = 0, действия выполняются согласно п. Г.5.1.

Если а2 > 0, «Призма-8» устанавливает для всех а2 длину вызова По формуле (Г.24). п = V - V

Производится считывание нового файла СИДС N3; ЭВМ находит 2    3   1.

Если результат испытаний по новым значениям п и N (в соответствии с п. Г.6) успешен (об этом сообщает ЭВМ), переходим к п.Г.5.6 (этап 2).

Если результат (по сообщению ЭВМ) неуспешен, испытания прекращаются. Если результат недостоверен, повторяем пГ.5.6 и так до получения достоверного результата.

Вероятность проведения второго цикла меньше 10-3, вероятность проведения трех и более циклов пренебрежимо мала.

Г.5.6 Определение случайной составляющей погрешности (этап 2) проводится с целью проверки, что СИДС записывает в суммарный файл вызовов истинное число тарифных импульсов, т.е. вероятность отказа р достоверно удовлетворяет неравенству р<ро, где рО — предельно допустимое значение р. Для этого «Призма-8» производит вызовы по реальным (незаблокированным) номерам автоабонентов (АО) и проверяет их ответ.

Если al = 0, действия выполняются согласно п. Г.5.1.

Если al > 0, ЭВМ вычисляет nl = Nnp + N1 - N2, где:

Nnp — суммарный по всем al файл, полученный «Призма-8»;

N1 и N2 — аналогичные суммарные файлы, полученные СИДС, соответственно, до и после проведения вызова;

nl — число импульсов сканирования, в которых произошла ошибка.

Далее этап 2 выполняется аналогично этапу 1, начиная с п. Г.5.2.

Г.6 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р — вероятность ошибки СИДС в определении ;

рО — предельно допустимая величина р (принимается рО = 0,01).

Поверка для данного вида связи состоит в a-достоверном (с заданной вероятностью а, принимаемой обычно равной 0,95) установлении одного из неравенств:

или

(Г.14)

Выполнение (Г. 13) соответствует успешному, (Г. 14) — соответственно, неуспешному исходу испытаний.

N — количество циклов сканирования в суммарном файле по всем испытуемым ПИК. п — количество ошибок по всем испытуемым ПИК.

  • 6 Ф (а) — функция, обратная к стандартной нормальной функции распределения: 1 а у1

Ф(а) = —= [е 2 du

VIn Д

(Г.15)

так Ь(0,95)=1,65; Ь(0,975)=1,96 .

J (а)

7—корень уравнения:

е > — = 1 - а П

(Г.16)

которое решается методом Ньютона,

(1 - а), при 3 < п < 15,

/>2 l [ п + --Ь^п + —, при п > 16,

У, =

Ь2

4’

(Г.17)

P„ =

(Г.18)

[х], ]х[ — наименьшее и наибольшее, соответственно, соответственно, не большее, чем х,

целое число, не меньшее и,

^(«) =

LA)J          Ja>|_

,    (Г.19)

В частности, для случая п=0 из (Г. 16) получаем eSu =1 - а = 0,05 , т.е.

<5о(0,95)

047—корень уравнения:

<50 = 1п20 = 3

/

(Г.20)

откуда из (Г.22) и (Г.23) находим, взяв р0=0,01 , что

ЛГв(О) = —= 300 Ро

(Г.21)

/

что есть минимальное число телефонных соединений до успешного завершения испытаний. Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (Г. 13), (Г. 14) эквивалентно проверке неравенств:

Nн(п) < N < Nв(п),      (Г22)

Пока (Г.22) выполняется, испытание продолжается. Заканчивается, как только в левой или правой части (Г.22) достигается знак «=», что, соответственно, означает неуспешный или успешный исход испытаний.

Данная последовательная процедура является оптимальной (неулучшаемой) — имеет для заданного уровня достоверности а наименьшее возможное среднее время проведения испытаний.

Нижняя рн и верхняя рв 0,95-достоверные границы для вероятности отказа р определяются по формулам:

H ir ’ В ,,

N        N ,       (Г.23)

Г.7 В случае, если результаты испытании недоступны непосредственному наблюдению — отсрочены во времени (например, находятся в удаленном файле), последовательная схема испытании, изложенная выше, невозможна, и испытания проводятся в несколько этапов.

На первом этапе проводятся N0 вызовов и получается по отказов по всем испытуемым ИИК.

Если этот результат недостоверен — выполняются неравенства (Г.22), проводится следующий этап испытаний, число вызовов N для которого выбирается так, чтобы с вероятностью 0,95 получить достоверный результат испытаний. Для полученного значения

где п0 — число отказов по всем предыдущим цикла;

N0 — суммарный файл по всем предыдущим циклам.

Если по сумме этапов достоверный результат не будет получен (вероятность этого не более 0,05), проводится следующий этап, число вызовов N для которого также находится по формуле (Г.24); в качестве N0 и п0 подставляются, соответственно, число вызовов и отказов по сумме предыдущих этапов.

Если и этот этап не приводит к достоверному результату, по изложенной выше схеме организуется следующий этап, и т.д.

Как правило, достаточно одного этапа (вероятность этого события близка к 1).

Приложение Д

(справочное)

Определение количества испытуемых точек и объема репрезентативной выборки

Выбор испытуемых точек проводят с учетом диапазона измерения, функции преобразования ИИК, априорной информации относительно характера поведения погрешности ИИК в диапазоне измерения, рабочего диапазона измерения и т.д.

На основании экспериментальных данных существует график зависимости количества телефонных соединений от их длительности, который представлен на рисунке Д.1.

Л/

Рисунок Д.1 — График зависимости количества телефонных соединений от их длительности

Обозначения на рисунке Д. 1:

  • - N — количество телефонных соединений;

  • -  —длительность телефонного соединения, с.

В соответствии с графиком, представленном на рисунке Д. 1, целесообразно взять пять точек для определения MX однотипных ИИК.

Безотбойный интервал для СИДС составляет 10800 с. В связи с этим необходимо провести проверку работоспособности СИДС в этой точке, так как это наиболее жесткий режим контроля. Количество вызовов в этой точке также достаточно сделать 16.

Длительность телефонных соединений наименьшей длительности составляет от 5 с до 20 с, что определяется нетарифицируемым интервалом, устанавливаемым для конкретного региона.

Остальные точки взяты из расчета оценки MX однотипных ИИК в диапазоне 90% телефонных соединений.

Выбор точек длительностью 100 и 200 с основан на результатах анализа телефонных соединений на различных АТС. При этом длительность 100 с является средней величиной длительности телефонных соединений для учреждений, а 200 с — для частного сектора.

Объем репрезентативной выборки ИИК (общее количество наблюдений) не является постоянной величиной, а определяется в процессе проведения испытаний с помощью последовательной процедуры до получения достоверного результата.

Минимальное количество наблюдений до успешного окончания испытаний равно 300

Приложение Е

(справочное)

Математическая модель процесса испытаний при подробном учете длительности соединений

Е1 Закон распределения случайной составляющей погрешности не является нормальным. Действительно,

(Е.1)

где I — длительность телефонного соединения;

— время начала и окончания телефонного соединения, соответственно.

Параметры и являются равномерно распределенными случайными величинами и, следовательно, их разность имеет треугольное распределение (распределение Симпсона).

Примечание - В процессе испытаний могут возникать однократные сбои, значительно удаленные от среднего значения погрешности, выбросы, которые влекут к "отказу" в работе ИИК, что также показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретится вызовы, не идентифицируемые (пропущенные) СИДС.

Число таких вызовов ппр и вероятность пропуска вызова рпр также определяются в результате испытаний.

Отказ ИИК — пропуск вызова или выполнение неравенства (Е.14) (п. Е.З).

Е.2 Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова прибор измерительный типа "ПРИЗМА-8" (общие сведения о приборе представлены в приложении А) задает его длительность . Аналогичный показатель выдает СИДС 1А. Он является случайной величиной.

Вычисляется погрешность в определении :

д/ = /л-/

(Е.2)

которая является случайной величиной.

Определяется систематическая составляющая погрешности:

(Е.З)

где

математическое ожидание случайной величины

Все встречающиеся в дальнейшем вероятностные характеристики СИДС — математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Всё эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е. такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайных величин

/=1

A2=Z(A//)2

1=1 /=1

/=1

(Е.4)

Систематическая составляющая погрешности оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений:

(Е.5)

Для оценки MX по п. 5.2.2 необходимо определить дисперсию и СКО для суммарной погрешности , которые совпадают, соответственно с дисперсией и СКО для случайной составляющей погрешности (~ С) (оцениваемой величиной Ы ~ С у

Дисперсия оценивается с помощью выборочной дисперсии, т.е. квадрата выборочного СКО:

N-\ N . .7)

Г

Выборочная дисперсия для , как следует из формулы (Е.5), равна: с2 _ 1 с2

(Е.8)

/

С

а значит, выборочное СКО для равно:

5- =

(Е.9)

содержащий истинное значение этой

Определим доверительный интервал для С, величины с вероятностью 0,95.

с,Si,Si

Поскольку случайные величины с на основании центральной предельной теоремы теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики 95%-ный доверительный интервал для С задается формулой:

Cmax/rain=C±l,965'- (£io)

DS^                  S-

Несмещенная оценка c (выборочная дисперсия для с ) находится по формуле:

с2 _     ^-1     /»г Л N2-3  2

sc NXN-2)(N-3)^          ^-1)2Аг +

+ 42ЛГ^ 2 2_J_ 2

(N -1)2 1 2N 1

(E.ll)

Тогда 95%-ный доверительный интервал для с (СКО для ) задается формулой:

^ax/min=S-±0,98-^

dc

(Е.12)

Интервал, в котором находится значение суммарной погрешности задается

формулой:

A^ax/min =таХ/тШ А/,

1/1    .     (E.13)

где

— суммарная погрешность i-ro вызова.

Е.З Определение отказа ИИК

определении

(Е.14)

означает выполнение

Для данного вызова отказ (ошибка) в неравенства:

|д/-с|>д0/

где — задаваемая в ОТТ на СИДС предельно допустимая величина погрешности для .

Поскольку погрешности в определении как , так и С пропорциональны их СКО, а погрешность в определении случайной величины меньше, чем ее модуль ' I, который, в свою очередь, должен быть меньше , то, следовательно, погрешность в определении С не превосходит величины:

—т=&01 <0,5

.        (Е.15)

Е.4 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р — вероятность ошибки СИДС в определении , т.е. вероятность выполнения неравенства (Е.),

рО — предельно допустимая величина р (принимается рО = 0,01).

проверка для данного вида связи состоит в а -достоверном (с заданной вероятностью а, принимаемой обычно равной 0,95) установлении одного из неравенств:

Р<Ро

9

или

Р> Ро

(Е.16)

(Е.17)

Выполнение неравенств (Е.16) и (Е.17) исходу испытаний соответственно.

соответствует успешному и неуспешному

Е.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N — количество контрольных вызовов при испытаниях;

п — количество отказов ИИК;

Ь-Ф (а) функция, обратная к стандартной нормальной функции распределения:

-00

— корень уравнения:

Л

(Е.19)

которое решается методом Ньютона,

Зп_}(1-а) при 3<п<\5

/л= Ь2 . I Ь2

и +--Ьлп + — при п

2 V 4

8п (а) пРи 0 < и < 15 />2 , I Ь2

п +— + Ьлп +— при

2 V 4 Г

(Е.21)

Обозначим [х], ]х[ — наименьшее и, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х. Тогда

Ио

, ^(«) =

А

Р° L (Е.22)

В частности, для случая п = 0 из (Е.19) получаем ^о(0>95) — корень уравнения: /° =1 = 0,05 je

8й = ln(20)» 3

• (Е.23)

Откуда из (Е.21) и (Е.22) находим, взяв рО = 0,01, что

ЛГя(0) = |- = 300

* п

, (Е.24)

что есть минимальное число вызовов до успешного завершения испытаний.

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытании значениям N и п.

Решение задачи (Е.16), (Е.17) эквивалентно проверке неравенств:

Пока (Е.25) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак равенства что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя рн и верхняя рв 0,95-достоверные границы для вероятности отказа р определяются по формулам:

(Е.26)

Кроме того, задается предельно допустимое число пропущенных вызовов п0, и если число пропущенных СИДС при испытаниях вызовов ппр удовлетворяет неравенству

то в этом случае исход испытаний также признается неуспешным.

Используемая последовательная процедура является оптимальной (не улучшаемой) — имеет для заданного уровня достоверности а наименьшее возможное среднее время испытаний.

Приложение Ж

(справочное)

Таблицы результатов испытаний

Таблица Ж.1 — Этап № 1

№ подэтапа, i

Длительность телефонного соединения, с, 1.

Число телефонных соединений, Nj

Число отказов, П|

Число пропущенных

телеф. соединений, nnp.i

Систематическая составл. погрешности, С,

СКО погрешности

сумм, и с луч. составл.

систем, составл.

0

1600

1

До окончания испытаний

X

Таблица Ж.2 — Этап № 2

№ подэтапа, i

Длительность телефонного соединения,

С, Z,

Число телефонных соединений, Nj

Число отказов,

П1

Число пропущенных телеф. соединений, nnp,i

Систематическая составл. погрешности, С,

СКО погрешности

сумм, и случ.составл.

систем, составл.

0

1600

1

До окончания испытаний

Z

Таблица Ж.З — Этап № 1— Доверительные интервалы по результатам испытаний

ДИ систематической составл. погрешности

ДИ CKO систематической составляющей погрешности

ДИ суммарной погрешности д/

ДИ вероятности отказа Р

min

max

min

max

min

max

min

max

Таблица Ж.4 — Этап № 2 — Доверительные интервалы

ДИ систематической составл. погрешности

ДИ CKO систематической составляющей погрешности

ДИ суммарной погрешности д/

ДИ вероятности отказа Р

min

max

min

max

min

max

min

max

Таблица Ж.5 — Этап № 1 — Показания СИДС в процессе испытаний

=.........С,  // =.........с

16 =.........С,  164 =.........с

Таблица Ж.6 — Этап № 2 — Показания СИДС в процессе испытаний

/,=.........С,  lf=.........с

16=.........с,  1* =.........с

Таблица Ж.7 — Основные результаты испытаний

№ точ ки,

i

Длительность телефонного соединения, с,

Число телефонных соединений,

Ni

Число отказов, П1

Число пропущенных телеф. соединений,

Unp.i

Систе-мати-ческая составл. погреш грешности,

С.

CKO погрешности

сумм, и с луч.

составл.

систем, составл.

0

20

16

1

3

300

2

100

16

3

200

16

4

600

16

5

3600

8

у

Таблица Ж.8 —Доверительные интервалы по результатам испытаний

ДИ систематической составл. погрешности

ДИ CKO систематической составляющей погрешности

ДИ суммарной погрешности д/

ДИ вероятности отказа р

min

max

min

max

min

max

min

max

Таблица Ж.9 — Показания СИДС в процессе испытаний

А =.........с // =.........с

k =.........с> 1в=.........с

Приложение 3

(справочное)

Список ссылочных нормативно-технических документов

Обозначение документа

Наименование документа

Место ссылки на документ

4a2.770.058 РЭ

«Призма-8». Руководство по эксплуатации

5.1.1.2,5.2.1.12

ГОСТ 5237-85

Аппаратура электросвязи. Напряжения питания и методы измерений

раздел 5

ГОСТ 7153-85

Аппараты телефонные общего применения. Общие технические условия

приложение А

МИ 2526-99

ГСИ. Нормативные документы на методы поверки средств измерений. Основные положения

1.1

ПР 50.2.104-09

ГСИ. Порядок проведения испытаний и утверждения типа средств измерений

1.1

34

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
