Методика поверки «Системы измерений передачи данных Router 8801» (5295-023-29420846-2019МП)

Методика поверки

Тип документа

Системы измерений передачи данных Router 8801

Наименование

5295-023-29420846-2019МП

Обозначение документа

ООО "НТЦ СОТСБИ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СИСТЕМЫ ИЗМЕРЕНИЙ ПЕРЕДАЧИ ДАННЫХ Router 8801

Методика поверки

5295-023-29420846-2019МП

СОГЛАСОВАНО

По доверенности от Ericsson АВ Начальник отдела подтверждения

А.В. Шмигирилова

Содержание

информации

  • 7.4 Определение MX при измерении длительности сеанса передачи объемов (количества)

информации

ПРИЛОЖЕНИЕ А

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В

Описание формата файла подробного учета тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверок системы измерений передачи данных Router 8801. версии ПО 18. далее - СИПД.

СИПД является виртуальной (функциональной) системой измерений передачи данных оборудования с измерительными функциями, реализованного на мультисервисном пограничном маршрутизаторе Router 8801. версия ПО 18. производства Ericsson АВ. Швеция.

Оборудование предназначено для применения в транспортной сети, на границе или в ядре сетей IP в качестве оборудования коммутации и маршрутизации пакетов информации, а также управления пользовательскими сессиями сетей передачи данных.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 «ГСП Документы на методики поверки средств измерений. Основные положения».

Объектом метрологического контроля при поверке является система измерений передачи данных, входящая в состав выше названного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИПД и предоставление документа о возможности эксплуатации системы.

Поверку СИПД осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Опробование

7.1

+

+

2 Определение метрологических характеристик:

- абсолютная погрешность измерения количества (объемов) информации, принимаемой в IP

7.2

+

соединении;

  • - пределы допускаемой абсолютной погрешности измерения длительности IP соединений;

  • - вероятность неправильного представления исходных данных для тарификации

7.3

-1-

2 Средства поверки
  • 2.1  При проведении поверки должны применяться средства измерений, указанные в таблицах 2 и 3.

  • 2.2  Средства измерений должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

Таблица 2

Наименование СИ

Пределы измерений

Пределы погрешности

Примечание

Формирователь - измеритель соединений универсальный Сигма.

СВТН.466961.001 ТУ

1 Б - 1 ГБ

от1 до 3600 с

при переносе    0 байт

при измерении    ±1 байт

± 1 с

Примечания

  • 1 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 2 В приложении А приведены характеристики прибора Сигма и математический аппарат, положенный в основу обработки результатов поверки (испытаний).

3 В приложении Б приведены таблицы результатов поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица:

  • - аттестованные в качестве поверителей систем измерений передачи данных;

  • - изучившие эксплуатационную документацию СИПД и прибора Сигма;

  • - имеющие навык работы в операционной среде Linux;

  • - имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности
  • 4.1  Корпус прибора должен быть заземлен.

  • 4.2  Рабочее место должно иметь соответствующее освещение.

  • 4.3  При проведении поверки запрещается:

  • - проводить работы по монтажу и демонтажу применяемого в поверке оборудования:

  • - производить работы по подключению соединительных кабелей при включенном питании прибора Сигма.

5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды                                 (25 ± 10) °C;

  • - относительная влажность воздуха                              от 45 % до 80 %;

  • - атмосферное давление                  от 84.0 до 105.7 кПа (от 630 до 800 мм рт. ст.)

6 Подготовка к поверке

Перед проведением поверки необходимо провести следующие подготовительные работы:

  • - проверить срок действия свидетельства о поверке прибора Сигма:

  • - разместить на рабочем столе прибор Сигма:

  • - подвести к рабочему месту однофазное переменное напряжение 220 В:

  • - подключить прибор Сигма к аппаратуре маршрутизации пакетов в соответствии с рисунком 1. стык прибора Сигма с маршрутизатором электрический (Ethernet):

  • - откорректировать часы ПК прибора Сигма по часам испытываемого оборудования:

  • - получить у оператора данные для настройки Ethemet-портов прибора Сигма (8 портов), задействованные в испытаниях:

  • -  получить у оператора пример учетного файла СУ и описать его (главное меню/Статистика/Описать новый формат файла СУ).

Router 8801

7 Проведение поверки

В зависимости от предоставляемых услуг оператором связи поверка оборудования может производиться на измерение объемов (количества) информации и длительности сеанса передачи объемов (количества) информации, а также и на каждую услугу по отдельности.

7.1 Опробование при измерении объемов (количества) информации

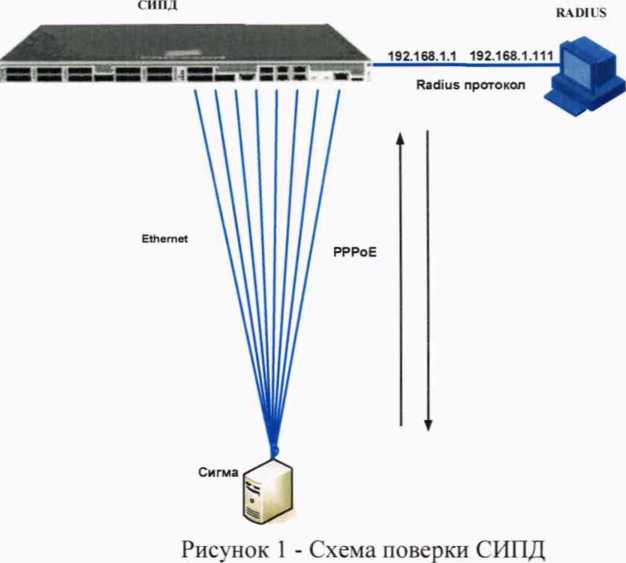

Опробование производят по схеме в соответствии с рисунком 1 в следующей последовательности:

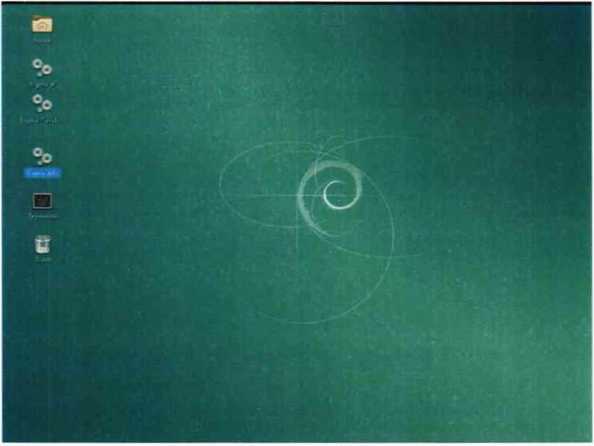

- включить питание прибора Сигма, после автоматической инсталляции операционной системы Linux, на рабочем столе появляются пиктограммы: Sigma-IP, Sigma-Taxofon, Sigma-АТС (рисунок 2). ассоциированные с программным обеспечением sigma.exe:

Рисунок 2

  • - создать настройку испытаний:

  • - щелкнуть по пиктограмме Sigma-IP, открывается основное окно подпрограммы СИГМА-ПД. рисунок 3;

«Sa                      Формроад

Исходные данные

Испытания

Ста^истиха

Меню

V-СммО ислм’вмий ’е*ущ*»е результаты

Имя испита.,. НеиЕдепте-’..'.

Всего эталое

•il Соадеть I

Сохрани»

Сессий                            РРРсоединений

Всего - Успешно - Неуспешно • Всео - Успешно - Неуспешно

ис» N        В» N _. Прогресс Статус

груди'«игл                      ‘_________________

Паууа

^ПРОДОЛЖИТЬ j

Бронировать Разблокировать

Рисунок 3

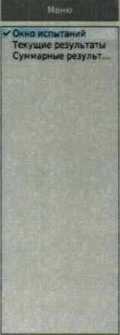

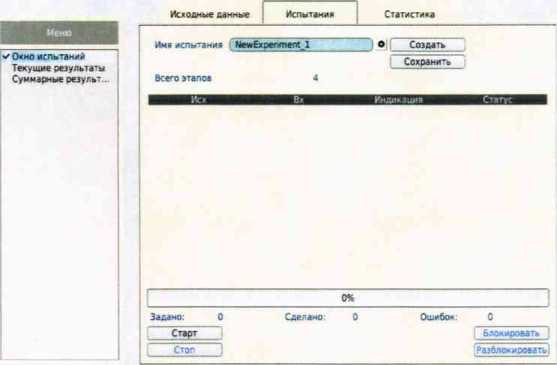

- создать новое испытание, для чего надо щелкнуть по кнопке Создать, рисунок 4. и ввести в бокс Имя испытания название нового испытания, например Router8801:

52 Гигта

Меню

* Окно испытаний Текущие результаты Суммарные

Немодные данные       Испытания | Статистика

Ина испытания RouarBBOl_________________________ '   ) *|| Создать ~|

Сохранить

Всего этапов

Сессий                              =РЯ соединении

Всего ■ Успешно Неуспешно - Всего - Успешно • Неуспешно ■

B>N -.еоеХижа пс'Х.а П!"рр« Стат*с

j Старт                      Пауза |

___Стоп                 Продолжить

Блокировать j

Разблокировать

Рисунок 4

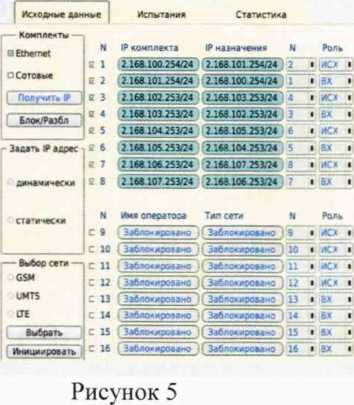

- перейти во вкладку Исходные данные/Комплекты/Основные данные, рисунок 5. и в боксе Выбор сети ввести исходные:

S3

ФбрМ^мТДп'нчн»111Цнр»(ТгЛь уийаррГАЙпИнИ

Меню

ОГМЛ-ПС

  • • Комплекты

v v Основные данные Пароли

  • • План испытаний

Критерии

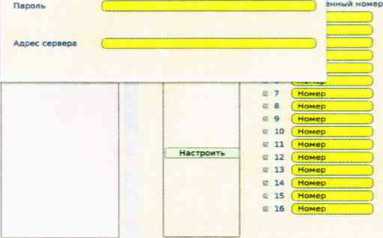

- перейти во вкладку Основные данные/Пароли, рисунок 6 и ввести в соответствующие окна: Логин, Пароль, полученные от оператора:

N Логик Пароле номер телефона АРМ

9 [

К

)(

) ( )

10 (

)(

И

) [

)

Ч (

Л

)(

J с

)

и (

»

И

)

13

к

и

] (

]

14

JL

)(_

3 с

1

15 (

)(

к

\ г

)

СИГМА-ОД

ss

Ста-ис’ио

Меню

  • • Комплекты

Основные данные *г*г Пароли

  • * План испытаний

Режим испытаний ВыборСИПД Критерии

Исходные данные

Испытания

Ethernet комплекты

Полян

Пароль

О Псевдоним □ Адрес шлюза

=оо1

ооо

жим

портг Адрес шлюза

=002

ООО

жим

порта Адрес шлюза

=о₽3 .

ок

жим

порта Адрес шлюза

=Р9*

РОО

J! ЖИМ

порта Адрес шлюза

=P₽S

ооо

жим

порта Адрес шлюза

=рр6

. ООО

жим

порта Адрес шлюза

°РР?

. ООО

жим

порта Адрес шлюза

=008

900

жим

порта Адрес шлюза

Сотовые комплекты

Рисунок 6

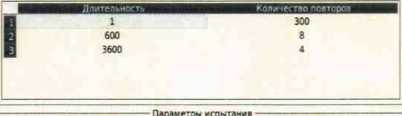

- перейти во вкладку Исходные данные/План испытаний, и создать для опробования один этап, согласно таблице 4 и рисунку 7;

Таблица 4

Объем информации

Количество соединений

Назначение

1 КБ

16

Опробование

10 Б

300

Поверка

100 КБ

8

1 МБ

8

100 МБ*

4

* При невозможности передачи 100 МБ в одной сессии, установить максимально возможный объем, указанный оператором связи

гмгмдчпд

»sa                         Фдрцфматрй~йгцрр1гг;>ль униарргййкнйй qjj

Исходные данные

Испытания

Ста-и стика

Меню

- Комплекты Основные данные Пароли

|План испытаний Режим испытаний Выбор СИПД Критерии

— Тип испытаний —

Перенос

эталонных

Файлов

ZD

Б

Формирование

сеансов

заданной

длительности

- Выбор этапа------ ■ ■ ■

Выбрать файл        1К»В

Количество повторов 116

----------------------Нагтюйки испытания---------------------

Ограничение скорости

Интервал между сессиями, с        2    р

е 2000С ~р кбит/с

Задержка перед передачей файлах 2

□ Синхронный режим

С'Отложенный старт, времс          0:00 £

Рисунок 7

- перейти во вкладку Испытания и сохранить исходные данные, щелкнув по кнопке Сохранить, рисунок 8.

Настройка для опробования готова к запуску.

Меню

V Окно «СЛМТЭНИЙ 'ехушх’б результата Суммарные

СИГМА-ЯД

<s>

Исходные данные      Испытания         Статистика

Ими испыта- /я ЯоисегааО!                                ) •, |   Создать

Сохранить

Всего этапов                           5

Сессий                              ?Р? соединений

всего Успешно Неуспешно всего Успешно Неуспешно

Ис < »•         В» N                          44        Прогресс Статус

ICDeAdlMMKd IIDHeMMMAd                      г

Оврт                   Пауза    ;

Стоп                 Продолжить j

Блокировать

Разблокировать

Рисунок 8

Для старта испытаний необходимо нажать на кнопку Старт, прибор автоматически выполнит программу опробования.

После выполнения программы необходимо запросить у оператора учетный файл и скопировать его в папку Sigma-IP с именем испытания (Router8801) прибора Сигма.

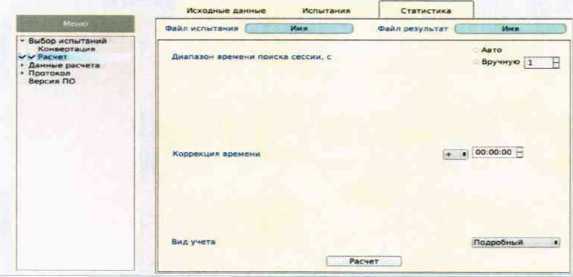

Перейти в меню Статистика/Выбор испытания/Расчет, рисунок 9. и выполнить расчет испытания.

/"ИИЗ       ФПрМ/р'лйпТгн’уИзМгрт'ТгЛп унИёгТйЛпйМ

Исходные данные

Испытания

Статистика

Меню

■ выбор испытаний

Расчет Конвертация » Данные расчета • Протокол Всоси я ПО

Файл испытания .  __ _Имя

Выбор файла

Файл результат ’________Ии*________j

Выбор файла

Идентификатор абонента

Диапазон времени поиска сессии, с

Коооекция времени              ♦__■

По умолчанию •

вручнуо Ав-0 Т___г-

00:00:00

Вид учета                             Подробный______________•

--------------------Вид учетной и-формаиии-------------------- Данные * заголовок IP Разыео заголовка IP - 20 байт

Данные * заголовок UDP Размер заголовка UOP • 8 байт Пользовательские данные Разыео прикладного заголовка 8 байт Задать самостоятельно Размео заголовков, бай- 8

Принято служебных данных а сессии, байт q         Z

Передано служебных данных в сессии, байт ' q

с Автоматически вычитать служебные данные

Расчет

Рисунок 9

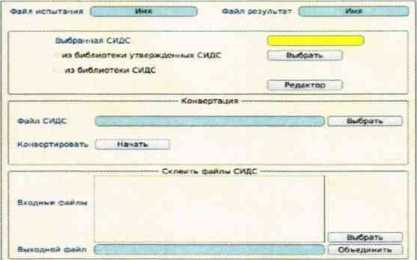

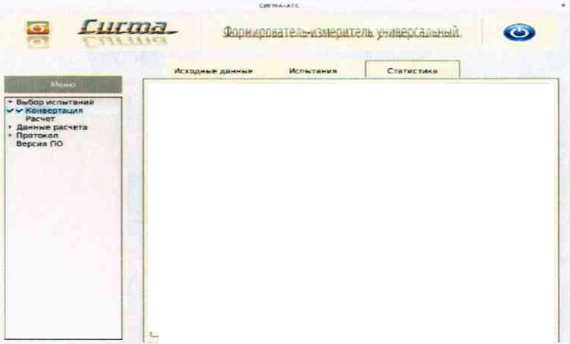

Перейти в меню Статистика/Конвертация и выбрать конвертор, рисунок 10, (или создать конвертор в соответствии с руководством по эксплуатации прибора Сигма СВТН.466961.001РЭ. раздел 2, Программное обеспечение СИГМА-ПД), для автоматического расчета результатов опробования.

С ИГ МЛ-nt

Исходные данные      Испытания

Статистика

Меню

Файл испытания (       Пня       )

Файл результат ;__Ии»

  • • Выбоо испытаний

Расчет «и*'Конвертация

  • • Данные оас«е*а

  • • Протокол Версия ПО

Склеить файлы СИПД

Входные файлы

Выбрать

Выходной файл

Объединить

---конвертации---

Файл СИПД

Выбрать

конвертировать

начать

Рисунок 10

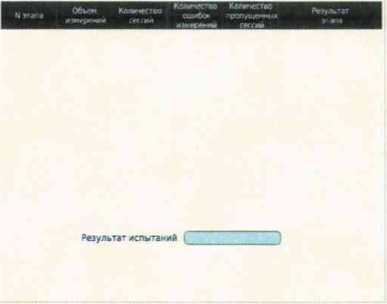

Перейти в меню Статистика/Данные расчета/Итоговые, рисунок 11. затем последовательно в меню Статистика/Данные расчета/Погрешность, рисунок 12. в меню Статистика/Данные расчета/Интервалы, рисунок 13.

сигмл-пд

ФирМйрйааТг '-нИ •Ч~р«1Т.“пг> ^гтЧгрГйнпив-й

Исходные данные

Испытания

Меню

  • - Выбоо испытаний

Расчет Конвертация

  • - Данные рас-е'З «'«'Итоговые

Погрешность Интервалы Данные СИПД

• Протокол Версия ПО

Файл испытания I__Имя             Файл результат ’        Иы»

Рисунок 1 1

СИГМА-ЛД

S                                           униарртальный

Исходные данные

Испытания

Статистика

Меню

Файл испытания :________Имя________■ Файл реэультат ________Имя________)

  • • Выбор испытаний

Расчет Конаертаиия

  • • Данные расчета

Итоговые w Погрешность

/-■нсвалы

Данные СИПД

  • • Протокол Версия ПО

Об мы

Сжтемя^ идеала

логремйомм

Ско <МСТ«М1ГМ*вЙ сйставлмоо»

Рисунок 12

СИГМД-ЛД

«2а -£i2£ZZ2fiL      Фпрщрпаа 7ДГ'~т1«Мй|ч47н'|П угййерГаЛвНяяИ      <=>

Исходные данные      Испытания         Статистика

Меню

Файл испытания '___ Имя            Файл результат Г       Имя       ~)

  • • Выбор испытаний

    ‘«ов-мсгт» 1«кинхст» Cr*Mj₽Kn Ггмыаомда ггвмт»*о гчяяпмяо гг«я»вг»мео гп К папа ст«йы откая остимодг оста«г«си^ x*a».4»cut« >гтмлмоц> х^аяяякнж ос

эаоет Конвертации

- Данные расчета Итоговые Погрешность ~гмтеовал« Данные СИПД

  • • Протокол Версия ПО

Рисунок 13

Оценить результаты опробования (успешно, неуспешно):

а) при успешном результате опробования (погрешность СИПД для каждой сессии не превышает ±1 байт, конвертация учетного файла успешна) испытания продолжаются;

б) при неуспешном результате (погрешность СИПД хотя бы для одной сессии превышает ±1 байт, или конвертация учетного файла не успешна), испытания прекращается до устранения неисправности.

7.2 Определение MX при измерении объемов (количества) информации

  • 7.2.1 Поверку СИПД проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонного объема (количества) информации, а по средствам отображения информации (дисплей или учетные файлы) определяют объем (количество) информации каждого соединения, измеренные СИПД. с дальнейшей обработкой и оценкой MX.

  • 7.2.2 Для СИПД нормируются следующие MX:

  • - пределы допускаемой абсолютной погрешности измерения объемов (количества) информации. в диапазоне от 10 байт до 100 Мбайт, байт                               ±1;

  • -  вероятность неправильного представления исходных данных для тарификации,

не более                                                                        0.0001.

  • 7.2.3 В процессе поверки для СИПД определяются:

  • - систематическая составляющая погрешности:

  • - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности:

  • - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности.

Для определения MX при измерении объемов (количества) информации создаются 4 этапа в соответствии с таблицей 4 аналогично пункту 7.1. рисунок 14.

;игма-лд

ИслыТсмия

Статистика

-------------Протокола соединений

PPPoE JTP IP РРТР д-МРРЕ Netftow     ц

Количество повторов

Исходные данные

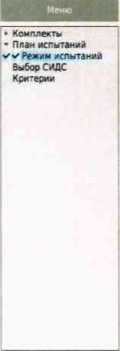

Меню

- Комлле<-ь< Основные данные Пароли

■ План испытаний Режим испытаний Выбоо СИПД Критерии

— Тип испытаний — Перенос эталонных Файлов

Добавить зтшу Удалит-., этап

— Настройки испытании-----------------

Интервал между сессиями, с            1

Задержка перед передачей файлах      1

С Отложенный старт, время              0.00

Пауза между переданными байтами.мс 0

Формирование

сеансов заданной длительности

Ограничение скорости

  • □     32        Кбит/с

  • □ Синхронный режим

Pay load we. Bytes 1422^

Пауза между -ере данным и байтами.байт 1000000

Рисунок 14

Процедуру поверки прибор Сигма выполняет автоматически - формирует необходимое количество IP соединений различного эталонного объема информации по восьми модемам.

7.3 Опробование при измерении длительности сеанса передачи объемов (количества) информации

Опробование производят по схеме в соответствии с рисунком 1 в следующей последовательности:

- щелкнуть по пиктограмме Sigma-ATC (см. рисунок 2), открывается основное окно подпрограммы СИГМА-АТС. рисунок 15,

СМП<»-ЛТС

yWilRppf ДДпИЫЙ

Рисунок 15

- выбрать имя испытаний (например Router8801) или создать новую настройку испытаний, щелкнув по кнопке создать, откроется окно, рисунок 16, в котором можно выбрать ранее созданную настройку ли ввести имя в бокс File name и сохранить, нажав на кнопку Save.

CMTNA-ATC

Files of type Испытание C.cfgl

Б Com outer

■ ГООС

teie2orooa.cfg

9 KB cfg fill

Enc-MSS-R18a-day.cfg

9 KB cfg fill

teie2-30000 cfg

9 KB cfg fill

Enc-MSS-R18a-povena cfg

10 KB cfg fill-

EncMSSR18a-rugrt.cfg

9 KB cfg Fin

Enc-MSS-Rl/r^ht cfg

10 KB cfg fin

Enc-MSS-R17-ombaB00 cfg

9 KB cfg Fite.

Enc-MSS-R17-croOa cfg

9 K8 cfg fik

tele2-testl.cfg

10 KB cfg fill

Enc-M SS-R17-Dcverka. cfg

10 KB cfg Rli

File same:

Router88Cl

I     Save

ii! caned I

OH

Сделано 0

Отибо»      0

. Ьпоицомта I

/’«jtuWKMPoeeTsi

Рисунок 16

- щелкнуть по вкладке Исходные данные и выбрать опцию КомплектыЮсновные данные (рисунок 17) и в соответствующих боксах ввести собственные и вызываемые телефонные номера. полученные от оператора:

сигил-лд

Исходные данные , Испытания         Статистика

Меню

• Комплекты

Основные дан-ые Пароли

» План испытаний Критерии

— Комплекты —

s Ethernet

N

IP комплекта     IP назначения    N

Ро.-ь

Е 1

2.168.100.254/24  2168.101.254/24 1 2

ИСХ 1

С Сотовые

Е 2

2 168 101.254/24  2.168 100 254,24

3»    •

[ Получить 18

Е 3

2168.102.253/24  2.168.103 253.24 4

ио •

Е 4

2.168.103.253/24  2.168.102.253/24 i 3

вх •

Е 5

2 168.104.253/24  2.168.105 253/24 | 6

исх »

Задать 1₽ адрес

£ 6

2 168.105.253/24  2.168.104 253/24

■вх а|

£ 7

2 168.106 253/24  2.168.107 253/24 | 8

лсх •

динамически

Е 8

2 168.107 253/24  2.168.106 253/24 | 7

вх в

ста*ически

N

Имя итератора Тип сети        N

Роль

С 9

Заблокировано ■1 Заблокироаано 1 9

ис» •

С 10

Заблокировано |( Заблокировано 10

1

— Выбор сети —

С U

1 Заблокировано )( Заблокировано ) 11

GSM

С 12

( Забммаромио ) ( Заблокировано ) 12

ИО 1

UMTS

с в

I Заблокировано ц Заблокировано ) 13

вх •

НЕ

С 14

1 Заблокировано ■■' Заблокировано ) 14

Выбрать

С 15

1 Заблокировано ( Заблокировано ) 15

8» •

Лгици/ровагь

С 16

1, Заблокировано ) ( Заблокировано ■ 16

1

Рисунок 17

- щелкнуть вкладку Настроить и для каждого комплекта ввести Имя пользователя (Логин), Пароль и IP Адрес сервера (рисунок 18);

Номер ■сомллечта

«я          Статистика

Рисунок 18

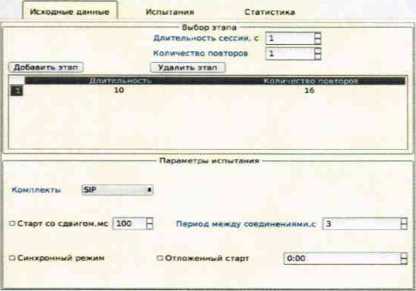

- щелкнуть вкладку План испытаний (рисунок 19) и в диалоговое окно Выбор этапа 1 ввести длительность телефонного соединения и количество соединений на этапе. Для опробования создается один этап, а для испытаний - 3 этапа в соответствии с таблицей 5.

Рисунок 19 - Исходные данные/ План испытаний

Таблица 5

Длительность, с

Количество соединений

Назначение

10

16

Опробование

1

300

Поверка

600

8

3600*

4

* При невозможности установления длительности соединения, равной 3600 с, установить максимально возможную длительность, указанную оператором связи

При необходимости можно сделать дополнительные настройки: Старт со сдвигом и изменить время между сессиями.

Перейти на вкладку Испытания и нажать клавишу Сохранить.

Для старта испытаний необходимо нажать на кнопку Старт, прибор Сигма автоматически выполнит программу опробования.

После выполнения программы необходимо запросить у оператора учетный файл и скопировать его в прибор Сигма в папку Sigma-АТС с именем испытания (Router8801).

Перейти в меню Статистика/Конвертация и выбрать или создать конвертор, рисунок 20. для автоматического расчета результатов опробования и способ расчета, рисунок 21.

Рисунок 20

Рисунок 21

ФцрМ?.риёр Т g цу    р И     у п И b?* р f Л Г Гт 4

Оценить результаты опробования (успешно, неуспешно):

а) при успешном результате опробования (погрешность СИПД для каждой сессии не превышает ±1 с. конвертация учетного файла успешна) испытания продолжаются:

б) при неуспешном результате (погрешность СИПД хотя бы одной сессии превышает ±1 с, или конвертация учетного файла не успешна), испытания прекращается до устранения неисправности.

7.4 Определение MX при измерении длительности сеанса передачи объемов (количества) информации

Определение MX при измерении длительности сеанса передачи объемов (количества) информации проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности сеанса передачи объемов (количества) информации, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого сеанса передачи объемов (количества) информации, измеренные СИПД. с дальнейшей обработкой и оценкой MX аналогично пункту 7.3.

Для определения MX создается 3 этапа, рисунок 22. в соответствии с таблицей 5.

СИГМА-АТС

□ Синхронный режим         С Отложенный старт       0:00

| Исходные йзнные      Испытание         Статистика

----------------------------Выбор этапа-------- — Длительность сессии, с 3600    ■-

Количество повторов 4________

| Добавить этап                Удалить этап

Комплекты S1P          • SIP СопПд.'Зйот

□Старт со сдвигом.нс 100  - Период между соединениями.с J_____________-

Рисунок 22

Процедуру испытаний прибор Сигма выполняет автоматически - формирует необходимое количество телефонных соединений различной длительности одновременно по восьми абонентским каналам.

8 Обработка результатов измерений
  • 8.1 Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в приборе Сигма по соответствующей программе.

  • 8.2 Результаты поверки СИПД считаются положительными, если для всех соединений погрешность измерения длительности или погрешность измерения передачи данных не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.3 Результаты поверки СИПД считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности или погрешность измерения передачи данных превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.4 При отрицательных результатах поверки СИПД после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки
  • 9.1 Если СИПД по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

  • 9.2 Если СИПД по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы, и ее эксплуатация запрещается.

  • 9.3 Формы «Свидетельства о поверке» и «Извещения о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. №1815.

  • 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

Приложение А

(справочное)

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний

А.1 Формирователь - измеритель соединений универсальный СИГМА. Общие сведения.

Формирователь - измеритель соединений универсальный СИГМА предназначен для измерений на сетях связи длительности соединения (сеанса связи) и количества (объема) переданной и (или) принятой информации.

Формирователь - измеритель соединений универсальный СИГМА, далее прибор, представляет собой программно-аппаратную систему, состоящую из блока формирователя-измерителя со встроенным управляющим компьютером и пакета специального программного обеспечения. СИГМА. версия 2.0. функционирующего в среде Linux.

Прибор может подключаться к поверяемым объектам по аналоговым абонентским линиям или с использованием технологий: Ethernet. GSM. UMTS. LTE.

В процессе работы прибор обеспечивает выполнение функций:

  • ■ переноса единиц объемов цифровой информации от государственного первичного эталона:

  • ■ формирования временных интервалов:

  • ■ измерения временных интервалов:

  • ■ измерения объемов информации:

  • ■ статистическая обработка многократных измерений объемов информации и временных

интервалов.

Конструктивно оборудование выполнено в виде приборного контейнера, содержащего рабочие ТЭЗы.

Основные MX:

  • ■ пределы допускаемой абсолютной погрешности формирования длительности 1Р соединений в диапазоне от 1 до 3600 с, с                                              ±0,25:

  • ■ пределы допускаемой абсолютной погрешности измерения длительности IP соединений

в диапазоне от 1 до 3600 с. с                                                      ±0.25:

  • ■ погрешность переноса эталонных единиц количества (объемов) информации в диапазоне

от 1 байта до 1 Гбайт, байт                                                       0:

  • ■ погрешность измерения количества (объемов) информации, принимаемой в IP соединении. в диапазоне от 1 байта до 1 Гбайт, байт                                     ±1;

  • ■ пределы допускаемой абсолютной погрешности формирования длительности телефонных соединений по аналоговым линиям в диапазоне от 1 до 3600 с. с             ±0.25:

  • ■ пределы допускаемой абсолютной погрешности измерения длительности телефонных

соединений по аналоговым линиям в диапазоне от 1 до 3600 с. с                 ±0.25:

  • ■ пределы допускаемой абсолютной погрешности измерения длительности телефонных

соединений в режиме таксофона в диапазоне от 1 до 600 с, с                     ±0,25.

А.2 Математический аппарат обработки результатов испытаний

А.2.1 Модель испытаний

Объектом испытаний являются СИ. которые измеряют объем проходящей через них информации. либо длительность осуществляемых соединений или сеансов связи соответственно.

Схема испытания состоит из последовательно осуществляемых опытов, в каждом из которых испытуемое устройство проводит измерение заведомо известного (эталонного) значения длительности или объема информации.

Результатом каждого опыта, то есть наблюдаемым событием, будет погрешность измерения. то есть разность между измеренным и подаваемым на вход эталонным значениями.

Результат считается успешным, если погрешность измерения меньше или равна заданному предельно допустимому значению и неуспешным - в противном случае.

Неуспешным, также, считается измерение, незафиксированное испытуемым устройством.

Обозначим вероятность успешного результата каждого измерения - р. тогда вероятность неуспешного результата q = 1 - р, где р - вероятность появления успешного события, a q - вероятность появления неуспешного события (отказа).

Так как все измерения проводятся в одинаковых условиях - то эти вероятности и q) независимы и одинаковы для каждого опыта. Тогда, число успешных результатов S из п проводимых опытов - является случайной величиной, распределенной по биномиальному закону.

P(S<s) = Y’ OpTi-p)”-*,        (1)

Z—Ik=o

где P(S < s) - вероятность того, что число успешных результатов не превысит величины s,

к - текущее значение величины S.

А.2.2 Критерии завершения испытаний

В ходе проведения испытаний требуется проверить, что оцениваемое значение q < Ро при выбранном значении доверительной вероятности Рдов. Ро - это предельно допустимая вероятность измерений с погрешностью больше заданной.

Вероятность P(S<s) можно рассматривать, как вероятность попадания оцениваемой величины 'q в заданный интервал [0. q], то есть должно выполняться соотношение P(S<s) = Рдов. или ис

ходя из (1):

(1 - р0)к р0"-‘

> Рдов;

(2)

Из соотношения (2) находим s. Фактически это означает, что при вероятности отказа (ошибки измерения), равной Ро. с вероятностью Рдов будут успешными не более s измерений

Иначе говоря, если в серии из п испытаний число отказов составит не более, чем у = (n - s). то можно утверждать, вероятность неправильной работы контролируемой системы измерений - меньше предельно - допустимой. Обозначим это значение ун.

Аналогично, из соотношения (3), можно определить значение s и, соответственно, у = (n - s). при котором вероятность неправильной работы контролируемой системы измерений окажется больше предельно - допустимой. Обозначим его ув.

(3)

Таким образом, в процессе проведения испытаний, в соответствующие моменты времени, проводится анализ зафиксированного количества ошибок (отказов) у на соответствие границам ун и ув, определенным, в соответствие с (2) и (3) Примеры расчета при разных значениях допустимой вероятности отказа (ошибки измерения) приведены в таблицах А1 и А2.

Если у < ун. то испытания закончены, результат УСПЕШНО:

Если у > ув, то испытания закончены, результат НЕУСПЕШНО:

Если ун < у < ув. то испытания следует продолжать. ДАННЫХ НЕДОСТАТОЧНО.

А.2.3 Точечные и интервальные оценки погрешности

Пусть А - измеряемая величина, тогда оцениваемую нами погрешность обозначим х,.

Погрешность измерений - случайная величина, значения этой величины можно вычислить для каждого измерения, как разность между значением, измеренным контролируемым оборудованием и эталонным значением формируемым прибором х; = Аизм, - Аэт^

Таким образом, имеем набор значений погрешности измерений от Xi до хп

Погрешность измерений является случайной величиной. На практике, полагают, что эта случайная величина имеет нормальное распределение. Это обусловлено тем. что погрешности измерений складываются из большого числа небольших возмущений, ни одно из которых не является преобладающим. Согласно же центральной предельной теореме сумма бесконечно большого числа взаимно независимых бесконечно малых случайных величин с любыми распределениями имеет нормальное распределение.

Реально, даже воздействие ограниченного числа возмущений, приводит к нормальному распределению результатов измерений и их погрешностей.

А.2.4 Систематическая составляющая погрешности

При многократных измерениях эффективной оценкой .математического ожидания для группы из п наблюдений является среднее арифметическое х:

*=iS"=l*i                   (4)

п

Формула (4) - определяет систематическую составляющую погрешности.

А.2.5 Среднеквадратическое отклонение СКО систематической погрешности

Оценка дисперсии будет выражаться:

(5)

Тогда среднеквадратическое отклонение от этого среднего о определяется, как квадратный

корень из выражения (5):

а = j5ts"=1(x‘ -            (6)

А.2.6 Доверительный интервал систематической составляющей погрешности

95% - ный доверительный интервал для оцениваемой погрешности задается как:

x = x + l,96tf                          (7)

А.2.7 Доверительный интервал для дисперсии

Величина D - представляет сумму случайных величин и в нашем случае можно утверждать, что величина D распределена по нормальному закону.

Тогда:

D[D] = ^D2,                      (8)

а среднеквадратическое отклонение as будет равно:

95% - ный доверительный интервал для дисперсии D будет определяться:

D = D + 1.96 <jq-,

(Ю)

Таким образом. 95% - ный доверительный интерват для СКО систематической погрешности будет ограничен интервалом - 1,96        -I- 1,96

А.2.8 Доверительный интервал суммарной погрешности

Доверительный интерват. в котором находится значение суммарной погрешности задается

формулой:

Atmin < ^сум < Atmax,                     (И)

или

^Vmjn < X{.VM < AVmax.                   (12)

Min и max - это минимальное и максимальное значения погрешности измерения длительности сессии или объема переданного файла, в зависимости от вида испытаний.

А.2.9 Оценка вероятности неправильной работы контролируемого оборудования

Оценка вероятности неправильной работы контролируемого оборудования производится исходя из зафиксированных на конец испытаний значений п (общее число проводимых опытов) и у (количество отказов) по формулам (2) и (3).

Вероятность отказа Ротк- будет принадлежать диапазону:

Рн<Ротк<Рв,                         (13)

где Рн и Рв соответственно нижняя и верхняя границы вероятности отказа. Эти границы, в свою очередь, могут быть найдены из уравнений (14) и (15) при внесении в

них соответствующих значений п и у и Рдов = 0,95.

(14)

Рвк(1 - РвУ~к = Рдов.

(15)

В таблицах А1 и А2 представлены число необходимых испытаний для вероятности ошибок Ро = О.О1 и Ро = 0.0001.

Таблица А1 - Вероятность ошибки Ро= 0.01

Число испытаний

Успешно, если число ошибок меньше или равно

Неуспешно, если число ошибок больше

299

1

6

473

2

9

628

3

И

773

4

13

913

5

14

1049

6

16

1182

7

18

1312

8

19

1441

9

21

1568

10

22

1693

И

24

1818

12

25

1941

13

27

2064

14

28

2185

15

30

2306

16

31

Таблица А2 - Вероятность ошибки Ро = 0.0001

Число испытаний

Успешно, если число ошибок меньше или равно

Неуспешно, если число ошибок больше

29956

1

6

47437

2

9

62956

о

3

И

77535

4

13

91533

5

14

105128

6

16

118422

7

18

131479

8

19

144344

9

21

157049

10

22

169619

11

24

182072

12

25

194422

13

27

206682

14

28

218861

15

30

230968

16

31

Приложение Б

(справочное)

Таблицы результатов поверки

Таблица Б1 - Итоговые результаты при измерении объемов (количества) информации

№ этапа

Объем измерений

Количество сессий

Количество ошибок измерений

Количество пропущенных вызовов

Результат этапа

1

10 байт

300

2

100 Кбайт

8

3

1 Мбайт

8

4

100 Мбайт

4

Итог

320

Таблица Б2 - Итоговые результаты при измерении длительности сеанса передачи объемов (количества) информации

№ этапа

Длительность измерений.с

Количество сессий

Количество ошибок измерений

Количество пропущенных вызовов

Результат этапа

1

1

300

2

600

8

3

3600

4

Итог

312

Таблица БЗ - Доверительные интервалы при измерении объемов (количества) информации

Вероятность отказа min

Вероятность отказа max

Суммарная составляющая min

Суммарная составляющая max

Систематическая составляющая min

Систематическая составляющая max

CKO систематической составляющей погрешности min

CKO систематической составляющей погрешности max

Таблица Б4 - Доверительные интервалы при измерении длительности сеанса передачи объемов (количества) информации

Вероятность отказа min

Вероятность отказа max

Суммарная составляющая min

Суммарная составляющая max

Систематическая составляющая min

Систематическая составляющая max

CKO систематической составляющей погрешности min

CKO систематической составляющей погрешности max

Пр иложение В

(справочное)

Описание формата файла подробного учета тарифной информации

Наименование шаблона конвертора - Eric-router-2019.cfg

Для того, чтобы файл подробного учета, полученный от системы измерений, был корректно импортирован программным обеспечением прибора Сигма необходимо определить и описать его структуру.

Данные подробного учета, полученные от СИПД Ericson Router 8801. представляют собой набор текстовых файлов.

Для дальнейшего использования их необходимо объединить в один файл. Это обеспечивается программными средствами ПО Сигма окно: СТАТИСТИКА/Конвертация/Склеить файлы сидс

Полученный объединенный файл имеет текстовый формат и тегированную структуру. Каждому сеансу передачи данных в учетном файле соответствует блок текстовых строк, называемый запись, и начинающийся символьной строкой <User-Name>.

Каждая строка в блоке заканчивается символом перевода строки.

Поля информации состоят из двух частей: названия поля и содержания поля, отделенного от названия символом равенства.

Для каждого сеанса связи может формироваться несколько записей, имеющих различный статус, определяемый полем <Acct-Status-Type>. Эти записи формируются следующим образом. При старте сеанса передачи данных формируется запись, в которой поле Acct-Status-Type принимает значение Start, при завершении сеанса формируется запись, в которой поле Acct-Status-Type принимает значение Stop.

Конвертер Eric-router-2019.cfg обеспечивает анализ только тех записей, которые имеют значения поля <Acct-Status-Type> Start и Stop.

Программное обеспечение прибора Сигма импортирует информационные поля из записей файла учета, причем поле "Дата и время начала сеанса” импортируется из записи со статусом Start, а остальные поля - из записи со статусом Stop.

Импортируемые поля:

  • •   Идентификатор абонента содержится в поле < User-Name >;

  • •   Дата и время начала сеанса содержатся в поле <Timestamp>, в формате "Unix time";

  • •   Дата и время окончания сеанса содержатся в поле <Timestamp>, в формате "Unix time";

  • •   Длительность сеанса связи (в секундах) содержится в поле <Acct-Session-Time>

  • •   Объем принятой информации (в байтах) содержатся в поле <Acct-Output-Octets>;

  • •    Объем переданной информации (в байтах) содержатся в поле <Acct-Input-Octets>.

Значения столбца "Duration" выражены в секундах, поэтому следует каждое значение этого столбца умножить на 1000. чтобы эти значения были выражены в миллисекундах.

Полученный после конвертации файл имеет расширение csv и содержит информацию об одном сеансе.

Сигма.

Файл следует скопировать в каталог: home/administrator/sotsbi/sigma_ip/SIPD прибора

Фрагмент файла учета представлен на рисунке В1.

н

Файл

ъ-

Формулы

Данные

Пример файла .к!» - Excel

Вставка

Рааметка страницы

Рецензирование

Вид    Справка    Q Что вы котите сделать’

Times New Roma

-

V    Ж К Ч - _

•12 ’А* а’

= = =

„    ab

с-

Переносите текст

Общий

=: S s

♦=

О §

Объединить и поместить в центре ’        % «0 дй -й

Условное

Форыатирот

•сак

буфер обмена т«

Н26

Шрифт            Ti

jfc

Выравнивание

т»         Число

r»i

Стили

А

В

С     D

Е

F

G

H

I

1

СаПТуре

Service

Subscriber Called ралу

Stmt time

Stop time

Duration

Input bytes

Output bytes

2

РРР

РРР-

14.05.2019 122738,0

14 05.2019 123739,0

601 000

3501392

36240

3

РРР

pppS

14.05.2019 122738,0

14.05.2019 12:37:38,0

600 000

3501392

36594

4

РРР

рррб

14.052019 1227:38,0

14.05.2019 123738,0

600 000

3501262

36594

5

РРР

РРР4

14.05.2019 1227:38,0

14.05.2019 123739,0

601 000

3498922

36594

6

РРР

ррр5

14.05.2019 1227:39,0

14.05.2019 1237:40,0

601 000

64968

3472444

7

РРР

рррЗ

14.05.2019 122739,0

14.05.2019 1237:40,0

601 000

64968

3470104

Рисунок В1

Пример записи в учетном файле:

Первая строка приведенного файла интерпретируется ПО прибора Сигма следующим образом: абонент с идентификатором ррр2 инициировал сеанс передачи данных, дата и время начала которого зафиксирована в файле, как 14 мая 2019 г. 12 ч. 27 мин 38.0 с. а окончание - 14 мая 2019 г. 12 ч. 37 мин 39.0 с.

За время сеанса абонент передал 3501392 байта, а принял - 36240 байт.

Длительность сеанса составила 601 000 мс (601 с).

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

Номер документа

Входящий номер сопроводительного документа

Подпись
