УТВЕРЖДАЮ

Руководитель ГЦИ СИ

Заместитель директора

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Комплекс программно-технический «КЭР АТ»

Методика поверки

4252-011-57249073 МП

2014 г.

Настоящая методика распространяется на измерительные модули, входящие в состав комплекса программно-технического «КЭР АТ» (далее по тексту ПТК «КЭР АТ»), с входными и выходными электрическими сигналами, для которых нормированы пределы допускаемых погрешностей без нормирования в отдельности характеристик систематической и случайной составляющих погрешности.

Настоящая методика устанавливает требования к объему, условиям поверки, методам и средствам экспериментального исследования метрологических характеристик и порядку оформления результатов поверки.

ПТК «КЭР АТ» подлежит как первичной, так и периодической поверке. Межповерочный интервал ПТК «КЭР АТ» - 3 года.

1 Операции поверки

Операции поверки, которые должны проводиться при поверке измерительных каналов ПТК «КЭР АТ» с указанием разделов настоящей методики, где изложен порядок их выполнения, приведен в таблице 1.

Таблица 1.

Наименование операции

Обязательность проведения при

Номер пункта настоящей методики

первичной поверке

периодической поверке

1. Внешний осмотр.

+

+

п. 6.1

2. Проверка электрической прочности и сопротивления изоляции.

+

-

п. 6.2

п.6.2.1

п. 6.2.2

3. Опробование.

+

+

п. 6.3

4. Проверка допускаемой основной приведенной погрешности измерения сигналов напряжения постоянного тока и силы постоянного тока

+

+

п. 6.4

п. 6.4.1

п. 6.4.2

5. Проверка допускаемой основной погрешности измерения сигналов электрического сопротивления.

+

+

п. 6.5

6. Проверка допускаемой основной абсолютной погрешности измерений температуры с помощью внеш-

+

+

п. 6.6

них термопар

7. Проверка допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивления

-

+

п. 6.7

8. Проверка допускаемой абсолютной погрешности счета импульсов

-

+

п. 6.8

9. Проверка допускаемой основной приведенной погрешности измерения частоты

п. 6.9

10. Проверка допускаемой приведенной погрешности воспроизведения сигналов напряжения постоянного тока и силы постоянного тока

п. 6.10

п. 6.10.1

п. 6.10.2

9. Проверка идентификационных данных программного обеспечения

+

+

п. 6.11

10. Проверка разделения программного обеспечения

+

+

п. 6.12

11. Проверка цифрового идентификатора программного обеспечения

+

+

п. 6.13

12. Проверка уровня защиты программного обеспечения от непреднамеренных и преднамеренных изменений

+

+

п. 6.14

13. Оформление результатов поверки.

+

+

п. 7

Примечание:

• После ремонта или замены любого из измерительных компонентов ПТК «КЭР АТ» поверку измерительного канала выполняют по пунктам первичной поверки.

2 Средства поверки

- установка для проверки электрической безопасности GPI-735A, пг ± 1 % (0,1-5) кВ, пг±5% (1-500) МОм, пг± 10% (501-2000) МОм, пг± 20 % (2001-9900) МОм;

  • -  магазин электрического сопротивления Р4834, пг ±0,02 %;

  • - калибратор многофункциональный МС 1200, пг ±0,015 %;

  • - частотомер электронно-счетный 43-85/5, пг ±1x10-7 %;

  • -  генератор сигналов специальной формы GFG-3015, пг ± (0,02 + 5 ед.счета),;

  • -  калибратор процессов многофункциональный Fluke 726, пг ± 0,01 %.

Примечание:

  • • Все применяемые средства измерений должны иметь действующие свидетельства о поверке.

3 Требования к квалификации поверителей

Поверка комплекса должна осуществляться поверителем, аттестованным в соответствии с действующим законодательством.

4 Требования безопасности

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей" (изд. 3), ГОСТ 12.2.007.0, ГОСТ 12.1.019, ГОСТ 22261, указаниями по безопасности, изложенными в руководствах по эксплуатации ПТК «КЭР АТ», применяемых эталонов и вспомогательного оборудования.

Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-ой.

5 Условия проведения поверки и подготовка к ней

Поверка измерительных каналов ПТК «КЭР АТ» должна проводиться в нормальных условиях:

  • • температура окружающего воздуха (20±5) °C;

  • • относительная влажность окружающего воздуха (30 - 80) %;

  • • атмосферное давление (84 - 106) кПа;

  • • практическое отсутствие внешнего магнитного поля;

  • • напряжение питания от сети переменного тока (220±4,4) В, частотой (50±0,5) Гц, при коэффициенте гармоник не более 5 %.

Примечание: При невозможности обеспечения нормальных условий поверку проводят в фактических условиях эксплуатации. Условия поверки ПТК «КЭР АТ» на месте эксплуатации не должны выходить за пределы рабочих условий указанных в технической документации на ПТК «КЭР АТ» и эталоны.

Перед началом поверки поверитель должен изучить руководства по эксплуатации ПТК «КЭР АТ», эталонов и других технических средств, используемых при поверке, настоящую методику и правила техники безопасности.

6 Проведение поверки
  • 6.1 Внешний осмотр.

При внешнем осмотре ПТК «КЭР АТ» проверяют:

  • • наличие паспорта и свидетельства о предыдущей поверке;

  • • соответствие комплектности ПТК «КЭР АТ» паспортным данным;

  • • маркировку;

  • • наличие необходимых надписей на лицевых панелях ПТК «КЭР АТ» и измерительных модулей, входящих в состав ПТК «КЭР АТ».

  • • состояние коммуникационных и энергетических линий связи (шин, кабелей)

Не допускают к дальнейшей проверке компоненты ПТК «КЭР АТ», у которых обнаружено:

  • • неудовлетворительное крепление разъемов;

  • • обугливание изоляции;

  • • грубые механические повреждения наружных частей, органов регулирования и управления и прочие повреждения.

  • 6.2 Проверка электрической прочности и сопротивления изоляции.

  • 4.2.1 Проверка электрической прочности.

Электрическое сопротивление между болтом (клеммой) заземления и корпусом проверяется у каждого шкафа, входящего в комплект проверяемого комплекса. Проверка электрического сопротивления между болтом (клеммой) заземления и корпусом выполняется с помощью миллиомметра.

Результаты проверки считаются положительными, если значение электрического сопротивления между болтом (клеммой) заземления и корпусом каждого шкафа, входящего в комплект поверяемого ПТК, не более 0,1 Ом.

  • 4.2.2 Проверка сопротивления изоляции.

Электрическое сопротивление изоляции между цепями питания и корпусом проверяется у каждого шкафа, входящего в комплект проверяемого комплекса. Электрическое сопротивление изоляции измеряется мегомметром с номинальным напряжением 500 В между каждой из клемм (контактов) разъема сетевого питания и корпусом шкафа. Отсчет показаний производить по истечении 1 минуты после начала измерения.

Результаты проверки считаются положительными, если измеренное значение электрического сопротивления между каждой из клемм (контактов) разъема сетевого питания и корпусом каждого шкафа, входящего в комплект комплекса, составляет не менее 20 МОм.

  • 6.3 Опробование.

ПТК «КЭР АТ» и эталонные средства измерения после включения в сеть прогревают в течении времени, указанного в эксплуатационной документации.

Опробование ПТК «КЭР АТ» проводится в соответствии с руководством по эксплуатации - путем выполнения тестов, предусмотренных его программным обеспечением.

Результаты поверки считаются положительными, если выполнение тестов прошло безошибочно.

Примечание: Допускается совмещать опробование с процедурой проверки погрешности измерительных каналов ПТК «КЭР АТ».

  • 6.4 Проверка пределов допускаемой основной приведенной погрешности измерения сигналов напряжения постоянного тока и силы постоянного тока.

Определение погрешности выполняют в 7 точках Xi (0 %, 20 %, 40 %, 50% 60 %, 80 %, 100 %) диапазона измерений.

  • 6.4.1 Проверка пределов допускаемой основной приведенной погрешности измерения сигналов напряжения постоянного тока.

Для проверки необходимо:

• Подключить к входу ПТК «КЭР АТ» выход калибратора напряжения.

1

AU +

2

AU-

Калибратор напряжения

  • • Подать на измерительные входы контрольный сигнал с калибратора напряжений.

  • • Запустить программу и считать входные значения.

  • • Сравнить измеренные значения с контрольными.

  • • Рассчитать допускаемую основную приведенную погрешность измерений по формуле:

Л Uот = [(Уэт i - Uu3M i )/Umcikc ]• 100% ,

где Уэт i - значение i -го контрольного сигнала с калибратора напряжений, Уизм i - значение измеренное i -ым каналом ПТК «КЭР АТ», Умакс - значение напряжения, соответствующее верхней границе диапазона измерения напряжения.

  • • Повторить перечисленные действия для остальных контрольных точек. Результаты считаются положительными, если пределы основной допускаемой

приведенной погрешности не превышают ±0,1 %.

  • 6.4.2 Проверка пределов допускаемой основной приведенной погрешности измерения сигналов силы постоянного тока.

Для проверки необходимо:

• Подключить к входу ПТК «КЭР АТ» выход калибратора постоянного то

ка.

1

-AI

?

+AI

Калибратор тока

  • • Подать на измерительные входы контрольный сигнал с калибратора напряжений.

  • • Запустить программу и считать входные значения.

  • • Сравнить измеренные значения с контрольными.

• Рассчитать допускаемую основную приведенную погрешность измерений

по формуле:

А10сн = [(1эт i - 1изм О^макс]* ЮО % ,

где Тэт i - значение i -го контрольного сигнала с калибратора постоянного тока,

Тизм i - значение измеренное i -ым каналом ПТК «КЭР АТ»,

Тмакс - значение силы постоянного тока, соответствующее верхней грани

це диапазона измерения силы постоянного тока.

  • • Повторить перечисленные действия для остальных контрольных точек.

  • • Повторить перечисленные действия для других диапазонов измерения.

Результаты считаются положительными, если пределы основной допускаемой приведенной погрешности не превышают ±0,1 %.

Примечание: Для однотипных входов ПТК «КЭР АТ» допускается проводить проверку погрешности во всех точках, указанных в п.6.4, только для двух входов (любых или, при наличии результатов предыдущей поверки, имевших наибольшие погрешности). Для остальных однотипных входов того же экземпляра модуля, достаточно проверить погрешность в точках, отмеченных «*», поскольку однотипные измерительные каналы ПТК «КЭР АТ» имеют параллельно-последовательную структуру.

  • 6.5 Проверка пределов допускаемой основной погрешности измерения сигналов электрического сопротивления.

Определение погрешности выполняют в 7 точках Xz (0%, 20%, 40 %, 50%

60 %, 80 %, 100 % ) диапазона измерений.

Для проверки необходимо:

• Подключить к входу ПТК «КЭР АТ» выход магазина электрического со

противления.

о-

Магазин сопротивлений

1

+AI

2

Питание -

3

-AI

4

Питание +

• Подать на измерительные входы контрольный сигнал с магазина сопротивлений.

  • • Запустить программу и считать входные значения.

  • • Сравнить измеренные значения с контрольными.

  • • Рассчитать допускаемую основную приведенную погрешность измерений по формуле:

ARoch = [(R3m i - Ru3M i)/RMaKC ]• 100%o,

где Rom i - значение i -го контрольного сигнала с магазина электрического сопротивления,

Ru3M i - значение измеренное i -ым каналом ПТК «КЭР АТ»,

Кмакс - значение электрического сопротивления, соответствующее верхней границе диапазона измерения силы постоянного тока.

• Повторить перечисленные действия для остальных контрольных точек. Результаты считаются положительными, если пределы основной допускаемой приведенной погрешности не превышают ± 0,2 %.

  • 6.6 Проверка пределов допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопар

Определение погрешности выполняют в 7 точках Xi (0%, 20%, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.

Для проверки необходимо:

• Подключить к входу ПТК «КЭР АТ» выход калибратора напряжений.

1

AU +

2

AU-

Калибратор напряжения

  • • Установить на нем значение напряжения соответствующее значению температуры по ГОСТ 8.585-2001.

  • • Подать на измерительные входы контрольный сигнал с калибратора напряжений.

  • • Запустить программу и считать входные значения.

  • • Сравнить измеренные значения с контрольными.

  • • Рассчитать допускаемую основную абсолютную погрешность измерений по формуле:

ХГтПосн ~     _    , С

где

Т

и™ - 1-е значение температуры, соответствующее измеренному значению напряжения проверяемым измерительным каналом ПТК «КЭР АТ»;

ТЭ1П - i-e значение температуры, соответствующее напряжению, задаваемым калибратором напряжения;

  • • Повторить перечисленные действия для остальных контрольных точек. Результаты считаются положительными, если пределы основной допускаемой

абсолютной погрешности не превышают ± 0,8 °C.

  • 6.6.1 Проверка допускаемой абсолютной погрешности канала измерения температуры холодного спая (ТХС).

Проверка погрешности компенсации влияния температуры «холодного» спая заключается следующим образом:

  • -  Определить значение канала ТХС .

  • -  Сравнить полученное значение с показаниями эталонного термометра и рассчитать значение абсолютной погрешности по формуле:

-Т \ °C,

где

Тэт - показания эталонного термометра,

Ттхсизм i ~ значение ТХС измеренное каналом компенсации холодного спая.

Результаты считаются положительными, если показания датчика ТХС не выходят за пределы ± 1 С°.

  • 6.7 Проверка пределов допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивления.

Определение погрешности выполняют в 7 точках Xi (0%, 20%, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.

Для проверки необходимо:

• Подключить к входу ПТК «КЭР АТ» выход магазина сопротивлений.

о-

Магазин сопротивлений

1

+AI

2

Питание -

3

-AI

4

Питание +

  • • Установить на нем значение напряжения соответствующее значению температуры по ГОСТ Р 6651-94.

  • • Подать на измерительные входы контрольный сигнал с калибратора напряжений.

  • • Запустить программу и считать входные значения.

  • • Сравнить измеренные значения с контрольными.

  • • Рассчитать допускаемую основную абсолютную погрешность измерений по формуле:

осн |2 изм 1 эт | ?

где

Т

изм - 1-е значение температуры, соответствующее измеренному значению напряжения проверяемым измерительным каналом ПТК «КЭР АТ»;

Тэт - i-e значение температуры, соответствующее напряжению, задаваемым калибратором напряжения;

• Повторить перечисленные действия для остальных контрольных точек.

Результаты считаются положительными, если пределы основной допускаемой абсолютной погрешности не превышают ± 0,5 °C.

  • 6.8 Проверка пределов допускаемой абсолютной погрешности счета импульсов.

Определение погрешности выполняют в 7 точках Az (0%, 20%, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.

Проверка проводится в следующем порядке:

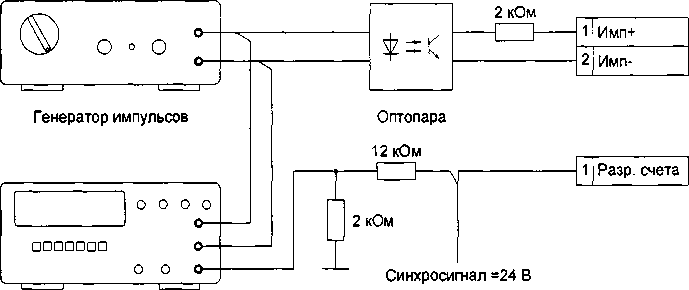

• подключить генератор импульсов к входу частотомера и поверяемого из

мерительного канала;

Частотомер

• согласно руководству по эксплуатации генератора последовательно задать ряд значений частоты импульсного сигнала 100, 1000; 2000, 3000; 4000; 5000 Гц.

• измерение по каждому значению частоты проводить в течение промежутка времени не менее 1 минуты.

После задания каждого значения частоты, проконтролировать результат измерения следующим образом:

  • • на АРМ оператора, используя систему диагностики ПТК, открыть окно с изображением состояния модуля и состояния входных счетных каналов данного модуля;

  • • напротив проверяемого канала в графе «Значение», будет отображено измеренное количество импульсов входного сигнала.

  • • Рассчитать допускаемую абсолютную погрешность измерений по формуле,

ЛС=С -С

zj V/ V/1        V/1 уст,

где       “ i"e значение количества импульсов, измеренное проверяемым

измерительным каналом и отображаемое на АРМ оператора;

С,.  - i-e значение количества импульсов, измеренное частотомером.

Результаты считаются положительными, если пределы допускаемой абсолютной погрешности не превышают ± 1 импульс.

  • 6.9 Проверка пределов допускаемой основной приведенной погрешности измерения частоты.

При проверке основной допускаемой погрешности измерительных каналов аналого-цифрового преобразования сигналов частоты в цифровой код установка входных номинальных значений частоты поверяемого канала осуществляется генератором сигналов по показаниям частотомера.

Определение пределов погрешности выполняют в 7 точках Xi ( 0 %, 20 %, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.)

Для проверки необходимо:

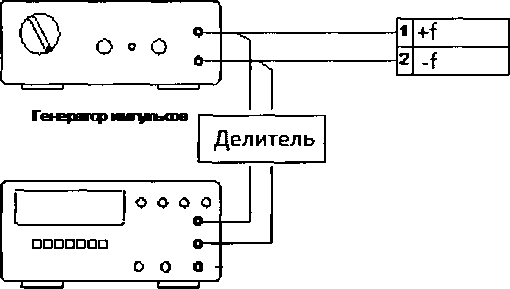

  • • Подключить к входу ПТК «КЭР АТ» выход генератора частоты.

• Подать на измерительные входы контрольный сигнал с генератора часто

ты.

  • • Запустить программу и считать входные значения.

  • • Сравнить измеренные значения с контрольными.

• Рассчитать допускаемую основную приведенную погрешность измерений по формуле:

100%,

где /эт i - значение i -го контрольного сигнала с калибратора постоянного тока,

/изм i - значение измеренное i -ым каналом ПТК «КЭР АТ»,

/макс - значение частоты, соответствующее верхней границе диапазона

измерения.

• Повторить перечисленные действия для остальных контрольных точек. Результаты считаются положительными, если пределы основной допускаемой приведенной погрешности не превышают ± 0,003 %.

  • 6.10 Проверка пределов допускаемой приведенной погрешности воспроизведения сигналов напряжения постоянного тока и силы постоянного тока

Определение пределов погрешности выполняют в 7 точках Xi ( 0 %, 20 %, 40 %, 50% 60 %, 80 %, 100 % ) диапазона измерений.)

  • 6.10.1 Проверка пределов допускаемой приведенной погрешности воспроизведения сигналов напряжения.

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• Подключить к аналоговому выходу ПТК «КЭР АТ» вход калибратор работающий в режиме цифрового вольтметра.

1

-АО

2

+АО

Калибратор тока

  • • Подать на аналоговые выходы ПТК «КЭР АТ» значения устанавливаемых напряжений.

  • • Выполнить измерение напряжений на выходе с помощью цифрового вольтметра.

  • • Рассчитать допускаемую приведенную погрешность воспроизведения по формуле:

ливьа = [(Ueuxi- U^/U^c]- 100%,

где Цвых i - значение i -го воспроизводимого сигнала напряжения с калибратора напряжений,

иизм i - значение измеренное цифровым вольтметром для i -го канала ПТК «КЭР АТ»,

Цмакс - значение напряжения, соответствующее верхней границе диапазона воспроизводимого напряжения.

  • • Повторить перечисленные действия для остальных контрольных точек, а также для напряжений противоположной полярности, если это требуется.

Результаты считаются положительными, если пределы допускаемой приведенной погрешности не превышают ± 0,2 %.

  • 6.10.2 Проверка пределов допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока.

  • • Подключить к аналоговому выходу ПТК «КЭР АТ» вход калибратор работающий в режиме цифрового вольтметра.

    1

    AU +

    2

    AU-

Калибратор напряжения

• Подать на аналоговые выходы ПТК «КЭР АТ» значения устанавливаемых напряжений.

  • • Выполнить измерение напряжений на выходе с помощью цифрового вольтметра.

  • • Рассчитать допускаемую приведенную погрешность воспроизведения по формуле:

Л1вых = [(1вых i - 1изм i )/1макс ]• 100 % ,

где 1вых i - значение i -го воспроизводимого сигнала силы постоянного тока,

1изм i - значение измеренное цифровым милиамперметром для i -го канала ПТК «КЭР АТ»,

1макс - значение силы тока, соответствующее верхней границе диапазона воспроизводимой силы тока.

  • • Повторить перечисленные действия для остальных контрольных точек.

Результаты считаются положительными, если пределы допускаемой приведенной погрешности не превышают ± 0,2 %.

6.5 Методика проверки идентификации ПО.

6.5.1 Определение цифрового идентификатора ПО

Для определения цифрового идентификатор ПО необходимо найти и запустить файл ModulesControl.exe, программа контроль модулей, в папке с установленной программой.

Во      вкладке      «Список      модулей»      указать      путь

«C:\Metrology\MetrologyModels.dll» и нажать кнопку «Старт». В вкладке «Журнал контроля модулей» будет указан, идентификационного наименования ПО MetrologyModels.dll, цифровой идентификатор - 7EF477E9, рисунок 1.

Во вкладке «Список модулей» указать путь «C:\Metrology\Metrology.v3.exe» и нажать кнопку «Старт». В вкладке «Журнал контроля модулей» будет указан, идентификационного наименования ПО Metrology.v3.exe, цифровой идентификатор -7113В854, рисунок 1.

tr

\ ©т >

; Старт | Открыть сценарий Сохранить сценарий

Сохранить журнал

Файл

с: XMetzolcqyXMetrologyNodals. dll

су»мн

3i---------

4JCRC32

jjl---------

6i7EF477E9

Рисунок 1 - Цифровой идентификатор ПО СИ Комплекс программно-технический «КЭР АТ»

7. Оформление результатов поверки.

При положительных результатах оформляют протокол (Приложение 1) и свидетельство о поверке, согласно ПР 50.2.006-94 и ПТК «КЭР АТ» допускают к эксплуатации.

При отрицательных результатах поверки оформляется извещение о непригодности, форма которого приведена в ПР 50.2.006-94, в этом случае ПТК «КЭР АТ» к дальнейшей эксплуатации не допускается.

Приложение 1.

Протокол поверки комплекса программно-технического «КЭР АТ».
  • 1. Условия проведения поверки:

  • • температура окружающего воздуха -_________°C ;

  • • относительная влажность окружающего воздуха -______________%;

  • • атмосферное давление -_____________кПа;

  • 2. Проверка электрической прочности и сопротивления изоляции.

Сопротивление изоляции более - 10 МОм (менее 10 МОм ).

Пробоя и/или перекрытия по изоляции - не произошло ( произошло).

  • 3. Проверка допускаемой приведенной погрешности измерения сигналов

напряжения.

№ п/п

Значение напряжения на входе ПТК «КЭР АТ», С7эт/,В.

Значение напряжения, измеренное каналом ПТК «КЭР АТ», Uu3M i , В.

Значение допускаемой приведенной погрешности, А, %

1

2

3

4

4. Проверка допускаемой приведенной погрешности измерения, сигналов силы

постоянного тока.

№ п/п

Значение силы постоянного тока на входе ПТК «КЭР АТ», Тэт i , мА.

Значение силы постоянного тока, измеренное каналом ПТК «КЭР АТ», ^изм i ■> мА.

Значение допускаемой приведенной погрешности, А, %

1

2

3

4

5. Проверка допускаемой приведенной погрешности измерения термометров сопротивления.

№ п/п

Значение сопротивления на входе ПТК «КЭР АТ», Т   °C

Значение сопротивления, измеренное каналом ПТК «КЭР АТ», T^i, °C.

Значение допускаемой приведенной погрешности, А, %

1

2

3

4

6. Проверка допускаемой приведенной погрешности воспроизведения сигналов

напряжения.

№ п/п

Значение напряжения на аналоговом выходе ПТК «КЭР АТ», UвЫх i , В.

Значение напряжения, измеренное эталонным СИ, Uu3M J > В.

Значение допускаемой приведенной погрешности, А, %

1

2

3

4

7. Проверка допускаемой приведенной погрешности воспроизведения сигналов, силы постоянного тока.

№ п/п

Значение силы постоянного тока на аналоговом выходе ПТК «КЭР АТ», ■Сых i 5 мА.

Значение силы постоянного тока, измеренное эталонным СИ, Сзм i s мА.

Значение допускаемой приведенной погрешности, Д,%

1

2

3

4

8. Проверка допускаемой абсолютной погрешности воспроизведения сигналов

частоты.

№ п/п

Значение частоты на выходе ПТК «КЭР АТ», febix i i Гц.

Значение частоты, измеренное эталонным СИ, /изм i 5 Гц.

Значение допускаемой абсолютной погрешности, А/, Гц

1

2

3

4

9. Проверка измерительного канала компенсации температуры «холодного» спая.

№ п/п

Значение канала измерения ТХС ПТК «КЭР АТ», ТвыХ1, °C.

Значение температуры, измеренное эталонным СИ, Tu3Mi , °C.

Значение допускаемой абсолютной погрешности, А/, °C

1

2

3

4

10. Определение абсолютной погрешности при измерении текущего времени.

Погрешность при измерении текущего времени контроллером (А Т) не превышает ±_____сек. в сутки.

И. Определение относительной погрешности при измерении электрической энергии нарастающим итогом, зафиксированной на время 00:00:00.

№ канала измерения (учета) i

Показания счетчи

ков

Еа

Показания контроллера в составе комплекса Ею

Погрешность

д

1

2

N

12. Определение относительной погрешности при измерении мощности, усредненной на интервале 30 минут.

№ канала измерения (учета) i

TTC4i

THC4i

VC4i

TTi

THi

PC4i

PKi

В,

1

2

3

N

13. Наименование и идентификационный номер программного обеспечения совпадают/не совпадают с заявленными (ненужное зачеркнуть).

14.

Комплекс программно-технический «КЭР АТ» заводской но

мер______________, на основании результатов поверки признан годным ( не годным

) и допущен ( не допущен ) к применению.

Поверитель:

/_____________________________________________________________________/.

21

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
