1 Общие положения

• 1.1 Настоящая методика распространяется на измерители RLC Е4990А (далее по тексту - измерители), фирмы «Keysight Technologies Microwave Products (M) Sdn.Bhd», и устанавливает методы и средства первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

2 Операции поверки

• 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1

3 Средства поверки

• 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 3.3 Все средства поверки должны быть исправны и иметь свидетельства о поверке.

4 Требования безопасности

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З) и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 4.2 Поверка измерителей должна осуществляться лицами, изучившими эксплуатационную. нормативную и нормативно-техническую документацию.

5 Условия поверки

При проведении поверки измерителей необходимо соблюдение следующих требований к условиям внешней среды:

• - температура окружающей среды (23 ± 5)°С;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа;

6 Подготовка к поверке

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать измерители в условиях, указанных в п. 5 в течение не менее 1 ч;

• - выполнить операции, оговоренные в технической документации фирмы-изготовителя на поверяемый измеритель по его подготовке к поверке;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев средств поверки для установления их рабочего режима.

• 7 Проведение поверки

7.1 Внешний осмотр

• 7.1.1 При проведении внешнего осмотра проверить:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п. 7.1.1. В противном случае измерители к дальнейшему проведению поверки не допускается и направляется в ремонт.

7.2 Опробование

• 7.2.1 Включить измеритель и дать прогреться в течение 30 минут.

Выполнить процедуру диагностики в соответствии с технической документацией фирмы - изготовителя на измеритель.

• 7.2.2 Результаты опробования считать положительными, если в процессе диагностике отсутствуют сообщения об ошибках.

7.3 Идентификация программного обеспечения

• 7.3.1 Для проведения идентификации необходимо запустить программное обеспечение измерителей (ПО) в соответствии с руководством по эксплуатации, ознакомиться с отображением на дисплее.

7.3.2Результаты поверки считать положительным, если: идентификационное название и версия ПО. отображаемые на дисплее, соответствуют данным приведенным в таблице 3;

ПО осуществляет функции, указанные в эксплуатационной документации.

Таблица 3

• 7.4 Определение метрологических характеристик

7.4.1 Определение относительной погрешности установки частоты

• 7.4.1.1 Собрать измерительную схему в соответствии с рисунком 1.

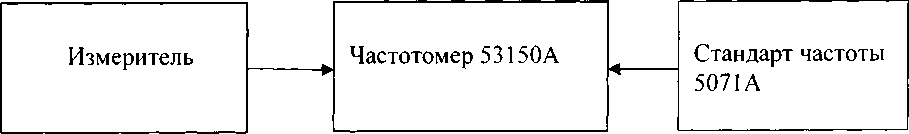

Рисунок 1

• 7.4.1.2 Подготовить частотомер 5315ОА к работе в соответствии с РЭ.

• 7.4.1.3 Установить уровень тестового сигнала равным 1 В и частоту тестового сигнала 20 Гц.

• 7.4.1.4 Провести измерение частоты тестового сигнала измерителя. Результаты измерений занести в таблицу 4.

Таблица 4

• 7.4.1.5 Последовательно устанавливая частоты в соответствии с таблицей 4 провести измерение частоты тестового сигнала измерителя. Результаты измерений занести в таблицу 4.

• 7.4.1.6 Рассчитать абсолютную погрешность установки частоты по формуле (1):

AF = Л_уст - Р_изм               (1)

где F_rcni- установленное на измерители значение частоты тестового сигнала; Fu3M- измеренное значение частоты;

• 7.4.1.7 Рассчитать относительную погрешность установки частоты по формуле (2):

6F = — -100%               (2)

^изм

• 7.4.1.8 Результаты поверки считаются положительными, если значения относительной погрешности установки частоты находятся в пределах ± 7-10‘⁶.%.

7.4.2 Определение погрешности установки напряжения переменного тока тестового сигнала

• 7.4.2.1 Собрать схему в соответствии с рисунком 3.

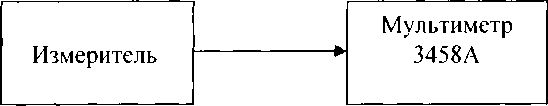

  Рисунок 3

• 7.4.2.2 Подготовить мультиметр 3458А к работе в соответствии с РЭ.

• 7.4.2.3 Установить на измерителе, частоту тестового сигнала 1 МГц и напряжение тестового сигнала 0.02 В.

• 7.4.2.4 Провести измерение напряжения переменного тока тестового сигнала. Результаты измерений занести в таблицу 5.

Таблица 5

• 7.4.2.5 Последовательно устанавливая напряжение и частоту тестового сигнала в соответствии с таблицей 5, провести измерения напряжения тестового сигнала. Результаты измерений занести в таблицу 5.

• 7.4.2.6 Рассчитать погрешность установки уровня выходного сигнала по формуле (3):

^изм ^уст           (3)

где Uvct - установленное значение напряжения тестового сигнала, В; U_lliM - измеренное значение напряжения тестового сигнала, В.

• 7.4.2.7 Результаты поверки считать положительными, если значения погрешности напряжения тестового сигнала находятся в пределах, указанных в таблице 5.

7.4.3 Определение погрешности установки напряжения постоянного тока смешения

• 7.4.3.1 Собрать схему в соответствии с рисунком 3.

• 7.4.3.2 Подготовить мультиметр 3458А к работе в соответствии с РЭ.

• 7.4.3.3 Установить на измерителе напряжение смещения О В .

• 7.4.3.4 Провести измерение напряжения постоянного тока смещения. Результаты изме

рений занести в таблицу 6.

Таблица 6

• 7.4.3.5 Последовательно устанавливая напряжение сигнала смещения в соответствии с таблицей 6, провести измерения напряжения тестового сигнала. Результаты измерений занести в таблицу 6.

• 7.4.3.6 Рассчитать погрешность установки уровня сигнала смещения по формуле (4):

где и_уст - установленное значение напряжения смещения, В; и_изм - измеренное значение напряжения смещения, В.

• 7.4.3.7 Результаты поверки считать положительными, если значения погрешности напряжения тестового сигнала находятся в пределах, указанных в таблице 6.

7.4.4 Определение погрешности установки силы постоянного тока смещения

• 7.4.4.1 Собрать схему в соответствии с рисунком 3.

• 7.4.4.2 Подготовить мультиметр 3458А к работе в соответствии с РЭ.

• 7.4.4.3 Установить на измерителе силу постоянного тока смещения 1 мА.

• 7.4.4.4 Провести измерение силы постоянного тока смещения. Результаты измерений занести в таблицу 7.

Таблица 7

• 7.4.4.5 Последовательно устанавливая силу тока сигнала смещения в соответствии с таблицей 7, провести измерения силы тока сигнала смещения. Результаты измерений занести в таблицу 7.

• 7.4.4.6 Рассчитать погрешность установки уровня силы тока сигнала смещения по формуле (5):

А13М ^уст,        (5)

где 1уст - установленное значение силы тока смещения, мА;

1щ_М - измеренное значение силы тока смещения, мА.

• 7.4.4.7 Результаты испытаний считать положительными, если значения погрешности установки уровня силы тока сигнала смещения находятся в пределах, указанных в таблице 7.

7.4.5 Определение погрешности измерений электрического сопротивления

• 7.4.5.1 Собрать схему в соответствии с рисунком 4. Номинальные значения подключаемых мер и частота тестового сигнала приведены в таблице 8.

• 7.4.5.2 Последовательно подключая меры сопротивления в соответствии с таблицей 8. провести измерения сопротивления. Результаты измерений занести в таблицу 8.

• 7.4.5.3 Рассчитать погрешность измерения электрического сопротивления по формуле (6):

^мер

где R_H3M - измеренное значение сопротивления, Ом; R_Mep - значение меры сопротивления, Ом.

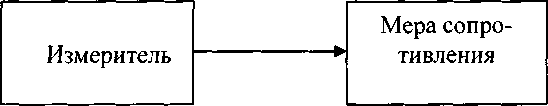

Рисунок 4

Таблица 8

7.4.5.4 Результаты поверки считать положительными, если значения погрешности измерения сопротивления находятся в пределах, указанных в таблице 12.

7.4.6 Определение погрешности измерения электрической емкости

• 7.4.6.1 Собрать схему в соответствии с рисунком 5. Номинальные значения подключаемых мер и частота тестового сигнала приведены в таблице 9.

• 7.4.6.2 Подсоединяя поочередно меры емкости к измерителю, провести измерения электрической емкости и тангенса угла потерь при уровнях сигнала и частотах, приведенных в таблице 13. Результаты измерений занести в таблицу9.

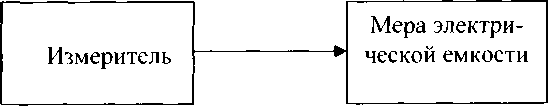

Рисунок 5

Таблица 9

• 7.4.6.3 Результаты поверки считать положительными, если значения погрешности измерения электрической емкости находятся в пределах, указанных в таблице 9.

8 Оформление результатов проведения поверки

• 8.1 При положительных результатах поверки на измерители (техническую документацию) наносится оттиск поверительного клейма или выдается свидетельство установленной формы.

• 8.2 Значения характеристик, определенные в процессе поверки при необходимости заносятся в документацию.

• 8.3 В случае отрицательных результатов поверки применение измерителей запрещается, на него выдается извещение о непригодности к применению с указанием причин.
