Методика поверки «Антенны дипольные активные П6-51М/1» (МП ИУШЯ.464651.055)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ ФБУ ^^ро^РНМЦ Минобороны России»

•^е5'^Чг       f WK •* > ■; 5^s*'*'

^у д з _1 ■             “

ИНСТРУКЦИЯ

Антенны дипольные активные П6-51М/1

МЕТОДИКА ПОВЕРКИ ИУШЯ.464651.055МП

2015 г.

• 1.1 Настоящая методика поверки распространяется на антенны дипольные активные П6-51М/1 (далее - антенны) и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками - 1 год.

2.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки должны применяться средства поверки, указанные в

  таблице 2.

Таблица 2

Примечания

• 1 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 2 Все средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации антенн, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C           20 ± 5;

• - относительная влажность воздуха, %              до 95;

• - атмосферное давление, мм рт. ст.         от 626 до 795;

• - напряжение питающей сети, В                220 ± 22;

• - частота питающей сети, Гц                    50+1.

• 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - проверить наличие средств поверки, укомплектованность их технической документацией и необходимыми элементами соединений;

• - используемые средства поверки разместить, заземлить и соединить в соответствии с требованиями руководств по эксплуатации (РЭ) на указанные средства;

• - подготовку, соединение, включение и прогрев средств поверки, регистрацию показаний и другие работы по поверке произвести в соответствии с РЭ на указанные средства.

При внешнем осмотре установить соответствие антенн следующим требованиям: отсутствие видимых механических повреждений;

чистоте разъемов и поверхностей;

целостности диэлектрического основания и четкости маркировки;

отсутствие внутри антенны незакрепленных предметов.

Результаты внешнего осмотра считать положительными, если отсутствуют видимые механические повреждения наружной поверхности рамки антенн и разъемов.

• 6.2.1 Подключить антенну к установке КОСИ НЭМП «Панировка-ЭМ».

• 6.2.2 Опробование антенны провести путем измерения уровня сигнала на выходе антенны в частотной точке 1 МГц.

• 6.2.3 Результаты опробования считать положительными, если выполняется захват принимаемого сигнала вольтметром из состава установки.

• 6.3.1. Определение коэффициента калибровки антенны и погрешности коэффициента калибровки

Определение коэффициента калибровки провести при помощи эталона низшего

разряда единицы напряженности электромагнитного поля в диапазоне частот от

' 4 300 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ» (установки электрического поля с плоским конденсатором (УЭП).

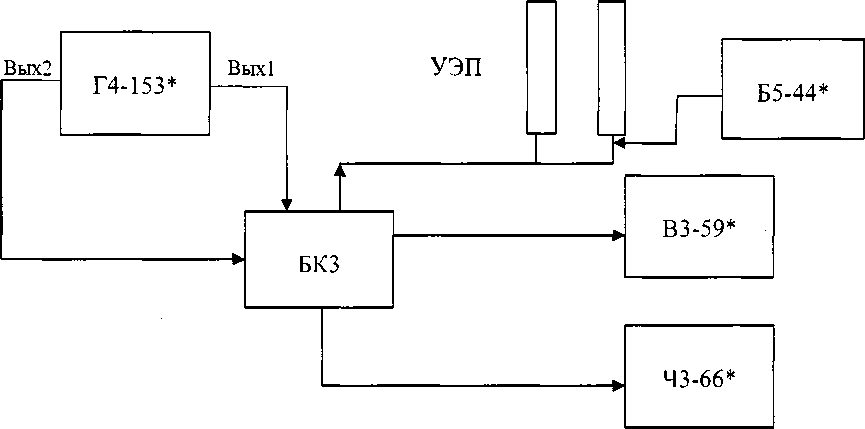

Собрать схему, представленную на рисунке 1.

Рисунок 1

Примечание * - здесь и далее средство измерений из состава КОСИ НЭМП «Панировка-ЭМ».

На вход и_пит УЭП с источника питания Б5-44* подать напряжение 28 В. На пульте коммутации УЭП выбрать нужный диапазон частот измерения.

Выход 1  «10V» и выход 2  «0,1У» генератора Г4-153* подключить к

соответствующим разъемам блока коммутации БКЗ. Выходы блока коммутации БКЗ подключить к входам частотомера 43-63*, вольтметра ВЗ-59* и УЭП. Частоту выходного сигнала генератора Г4-153* установить равной 9 кГц, уровень сигнала 100 мВ. На блоке коммутации БКЗ нажать клавишу «Г4-153» и подать сигнал установленного уровня и частоты на входы вольтметра ВЗ-59* и частотомера 43-63*.

В соответствии с РЭ вольтметра ВЗ-59* и частотомера 43-63* измерить уровень и частоту выходного сигнала генератора Г4-153*. При необходимости провести подстройку частоты и уровня выходного сигнала генератора при помощи органов управления, расположенных на лицевой панели генератора Г4-153*.

В рабочую зону УЭП поместить антенну. Антенну установить на диэлектрическом штативе, на согласованной поляризации. Выход антенны подключить к входу вольтметра ВЗ-59* стойки измерительно-информационной СГИ1.

Включить усилитель антенны.

Измерить уровень сигнала на выходе антенны.

Повторить измерения на частотах 9; 10; 20; 50; 100; 200; 500; 1000; 2000; 5000; 10000; 20000; 30000 кГц.

Измеренные значения занести в таблицу 3.

Таблица 3

Рассчитать коэффициент калибровки антенны по формуле (1):

дБ Ант

где U‘*_m - уровень сигнала на выходе антенны, дБВ;

Е'^_п - электрическая составляющая напряженности электромагнитного поля, создаваемого УЭП, соответствующая, согласно формуляру и РЭ на УЭП, напряженности электрического поля, дБмкВ/м.

Погрешность коэффициента калибровки испытываемой антенны, дБ/м, в диапазоне частот от 9 кГц до 30 МГц рассчитать по формуле (2):

(2)

где U^_t - уровень сигнала на выходе антенны, дБВ;

U^d_rⁿ - уровень сигнала на выходе генератора Г4-153*, дБВ.

• 6.3.1.1 Результаты поверки считать удовлетворительными, если значения коэффициента калибровки находятся в диапазоне от 13 до 22 дБ/м, и значения погрешности определения коэффициента калибровки находятся в пределах ± 2 дБ.

• 6.3.2. Определение напряжения собственных шумов антенны при полосе пропускания А/ на частоте /

Определение напряжения собственных шумов антенны при полосе пропускания А/ на частоте f провести при помощи анализатора спектра Agilent Е4440А.

Антенну установить на диэлектрическом штативе и выход антенны подключить к входу анализатора спектра Agilent Е4440А. В соответствии с РЭ анализатора установить центральную частоту / равной 9 кГц, а полосу пропускания А/ равной 0,2 кГц.

Включить усилитель антенны.

Измерить уровень сигнала на выходе антенны.

Повторить измерения при А/ = 0,2 кГц и f = 0,009 МГц, А/ = 0,2 кГц и f = 0,015 МГц, А/ = 0,2 кГц и f = 0,15 МГц, А/ = 9 кГц и f = 3 МГц, А/ = 9 кГц и f = 30 МГц.

Измеренные значения занести в таблицу 4.

Таблица 4

• 6.3.2.1 Результаты поверки считать удовлетворительными, если значения напряжения собственных шумов антенны при полосе пропускания А/ на частоте f не превышают значения, указанные в таблице 5.

Таблица 5

• 6.3.3 Определение времени непрерывной работы

Определение времени непрерывной работы антенны провести через 8 ч непрерывной работы, измеряя коэффициент калибровки антенны (К_аНт8ч) в соответствии с п. 5.3.1.

Определить отклонение коэффициента калибровки за 8 ч по формуле (3):

• 6.3.3.1 Результаты поверки считать положительными, если через 8 ч непрерывной работы отклонение коэффициента калибровки от номинальных значений находится в пределах ± 2 дБ во всем диапазоне рабочих частот.

• 7.1 Результаты поверки оформляются протоколом.

• 7.2 При положительных результатах поверки в формуляре на антенны оформляется запись о поверке или выдается свидетельство установленного образца.

• 7.3 При отрицательных результатах поверки антенна бракуется. На забракованную антенну выдается извещение о непригодности с указанием причин забракования.
