Методика поверки «Микрометры ИКС-200А» (ПТМР.411212.021 МП)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор

ООО «Челэнергоприбор»

Заместитель директора по производственной метрологии

Методика поверки

ПТМР.411212.021 МП

2017 г.

Настоящая методика поверки предназначена для проведения первичной и периодической поверки и распространяется на микроомметры ИКС-200А (в дальнейшем - измерители), выпускаемые ООО «Челэнергоприбор», г.Челябинск и предназначены для измерения электрических сопротивлений постоянному току, в том числе электрического сопротивления контактов коммутационных устройств, контактных соединений, а также для измерений и контроля электрического сопротивления при производстве, ремонте и регламентном обслуживании низкоиндуктивных электрических аппаратов.

Методика устанавливает объем, условия испытаний, методы и средства экспериментального исследования метрологических характеристик счетчиков и порядок оформления результатов поверки.

Межповерочный интервал - 5 лет.

• 1.1 Выполняемые при поверке операции, а также применяемые при этом средства измерений (в дальнейшем - СИ) и вспомогательные средства поверки и испытаний указаны в таблице 1.

Таблица 1

Допускается проведение поверки измерителей с применением средств измерений и вспомогательных средств поверки, не указанных в таблице 1, но обеспечивающих определение и контроль метрологических характеристик поверяемых изделий с требуемой точностью.

• 2.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ПОТ РМ-016-2001, "Правил эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

• 2.2 Перед проведением операций поверки СИ, подлежащие заземлению должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно быть проведено ранее других соединений, а отсоединение - после всех отсоединений.

• 2.3 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

• 2.4 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с квалификационной группой по электробезопасности не ниже III.

• 2.5 Помещение для проведения поверки должно соответствовать правилам техники безопасности.

• 3.1 При проведении поверки должны соблюдаться нормальные условия применения:

• -  температура окружающего воздуха (20±5) °C;

• -  относительная влажность воздуха от 30 до 80 %;

• -  атмосферное давление от 80 до 106 кПа;

аккумулятор измерителя должен быть полностью заряжен.

• 3.2 Подготовку к проведению поверки, представленного на поверку прибора, производят в соответствии с требованиями, изложенными в соответствующих эксплуатационных документах.

• 4 Проведение поверки

При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

• - комплектность должна соответствовать данным, приведенным в РЭ;

• - все органы коммутации должны обеспечивать надежность фиксации во всех позициях;

• - все разъемы, клеммы, функциональные кнопки и соединительные провода не должны иметь повреждений, следов окисления и загрязнений;

• - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• - наружные поверхности корпуса, лицевая панель, разъемы, клеммы, функциональные кнопки, соединительные провода и органы управления не должны иметь механических повреждений и деформаций, могущих повлиять на работоспособность измерителя;

• - серийный номер измерителя, указанный на лицевой панели измерителя должен соответствовать номеру, указанному в РЭ.

Результат внешнего осмотра считают положительным, если комплектность и серийный номер соответствуют указанным в РЭ, маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, а также отсутствуют механические повреждения.

При несоответствии измерителя по вышеперечисленным позициям, поверку прекращают и устройство бракуют.

Проверка программного обеспечения (ПО) осуществляется одновременно с включением микроомметра.

Включить питание микроомметра, кратковременно нажав кнопку «Пуск», расположенную на лицевой панели. В случае отсутствия сигнала убедиться в наличии встроенных источников питания и/или проверить уровень заряда встроенных элементов питания. В случае необходимости зарядить их.

Сразу после включения питания микроомметра запускается программа самотестирования, на экране расположенном на лицевой панели отображается заставка с наименованием файла и версией ПО.

Результаты проверки считать положительными, если индикация наименования файла на экране микроомметра соответствует «IKS-200A» и версия ПО не ниже v. 1.0.0.

Время установления рабочего режима микроомметра ИКС-200А к работе определяют опытным путем согласно руководству по эксплуатации ПТМР.411212.021 РЭ.

Результаты проверки считаются удовлетворительными, если время установления рабочего режима не превышает 5 с.

Диапазоны измерений и основную погрешность определяют методом измерения сопротивления однозначной или многозначной меры сопротивления испытываемым микроомметром ИКС-200А при нормальных условиях применения.

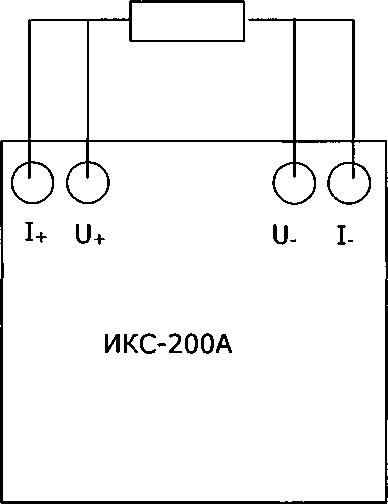

Для определения метрологических характеристик собрать схему подключения измерителя, приведенную на рисунке 1 с помощью приборов указанных в таблице 1 по п.5.

И-эталон

Рисунок 1

ИКС-200А - испытуемый прибор, Язгалон - мера электрического сопротивления

В соответствии с руководством по эксплуатации однозначную меру сопротивления подключают ко входным зажимам (щупам) прибора так, что токовые зонды прибора соединяются с токовыми зажимами катушки, а потенциальные - с потенциальными, и производят измерение сопротивления однозначной или многозначной меры сопротивления в соответствии с рисунком 2.

Значения измеряемого сопротивления устанавливаются в диапазоне:

от 0,000001 до 0,001 (Rk)Om: Rl=0,000001 Ом; R2=0,00001 Ом; R3=0,0001 Ом; R4=0,001 Ом для измерительных токов равных 200 А и 100 А;

от 0,000001 до 0,01 (Rk) Ом: R1 =0,000001 Ом; R2=0,00001 Ом; R3=0,0001 Ом; R4=0,001 Ом; R5=0,01 Ом для измерительного тока 50 А;

от 0,000001 до 0,1 (Rk) Ом: Rl=0,000001 Ом; R2=0,00001 Ом; R3=0,0001 Ом; R4=0,001 Ом; R5=0,01 Ом; R6=0,l Ом для измерительного тока 10 А.

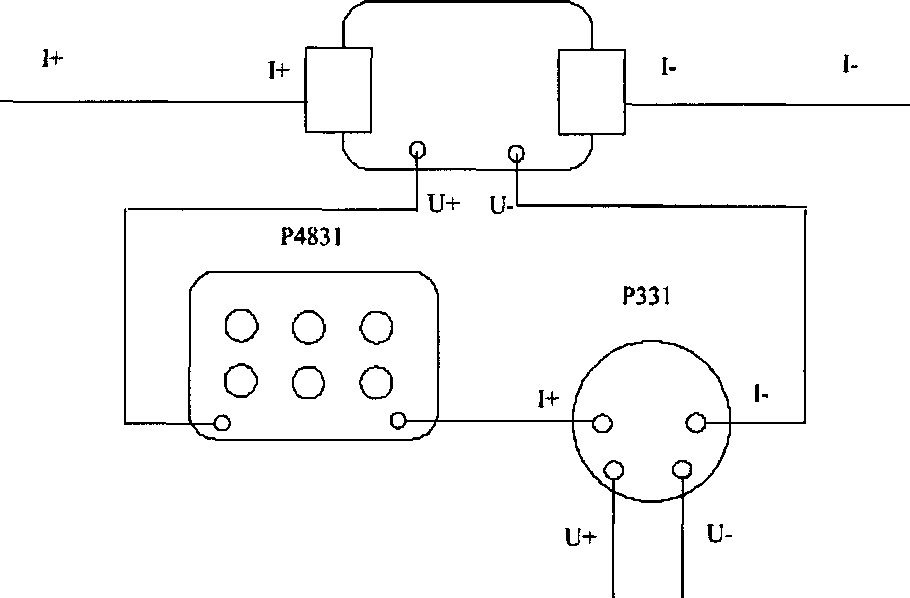

Значения 0,000001 Ом и 0,00001 Ом устанавливают при помощи схемы приведенной на рисунке 2, где значение, выставляемое на магазине сопротивления, выбирают исходя из таблицы 2.

Р323

Рисунок 2

Таблица 2

Вычисляют погрешность измерения микроомметра Д7? относительно значения эталона   , где R - измеренное значение сопротивления микроомметром:

Затем вычисляют относительную погрешность

п

^эт (2) и сравнивают полученные значения со значениями допускаемой погрешности, рассчитанной по формуле

где Rk - верхнее значение измеряемого диапазона,

R - заданное значение сопротивления.

Результаты проверки считаются удовлетворительными, если вычисленные погрешности измерения сопротивления по формуле 2 не превышают пределов вычисленной погрешности по формуле 3.

• 5.1 Результаты поверки отражаются в протоколе поверки.

• 5.2 Положительные результаты поверки оформляют записью в соответствующем разделе паспорта или свидетельстве о поверке, заверенной оттиском поверительного клейма. Голографическая наклейка о поверке наклеивается на корпус прибора.

• 5.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на измеритель гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.



  С.Ю. Рогожин



  Е.Н. Мартынова



  С.Н. Мунтьянов

Начальник отд.206.1

ФГУП «ВНИИМС»

Ведущий инженер отд.206.1

ФГУП «ВНИИМС»

Инженер-метролог

ООО «Челэнергоприбор»
