Система обеспечения единства измерений Республики Беларусь

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ PC и PR

Методика поверки

МП.ВТ.144 -2006

Менеджер по качеству

СООО «АГШЦСЕНС»

___________Г.И. Граховская «                 _____________2006 г.

Государствен.₄i ЗАРЕГ!

по стчндарниа

OV лх>6ц,

иско-го ц&мира

ц:;-л и мШрв

ОТДЕЛ

ЭЛЕКТРИЧЕСКИХ J* ИЗМЕРЕНИИ

Ковалев

Масалов

КФПО 01-2007, N докум,

Граховская

Масалов

Настоящая методика поверки распространяется на преобразователи давления измерительные PC и PR ТУ РБ 390171150.001-2004, в дальнейшем преобразователи, предназначенные для непрерывного преобразования значений разрежения, абсолютного, избыточного и гидростатического давления, разности давлений газов и жидкостей в электрические аналоговые выходные сигналы, и в выходные цифровые сигналы (для многопредельных преобразователей) и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал составляет 72 месяца.

• 1.1 При проведении поверки должны быть выполнены следующие операции:

• - внешний осмотр -6.1;

• - опробование - 6.2;

• - определение основной погрешности преобразователя - 6.3;

• - определение вариации выходного сигнала преобразователя - 6.4.

• 2.1 Перечень эталонов и вспомогательных средств измерений, необходимых для проведения поверки указаны в таблице 1.

Таблица 1_______

Наименование опе

рации

Визуально

То же, что 6.3

Калибратор давления автоматический АРС 600, диапазоны измерений, кПа: от минус 100 до 100; от минус 50 до 50; от минус 15 до 15; от минус 7,5 до 7,5; основная приведенная погрешность ±0,02 % Калибратор давления автоматический СРС 6000, диапазоны измерений абсолютного давления, МПа: от 0 до 1,5; от 0 до 2,5; от 0 до 6; от 0 до 10; от 0,075 до 0,11; диапазоны измерений избыточного давления, кПа: от минус 100 до 100; от минус 100 до 160; от минус 100 до 400; от минус 100 до 600; основная приведенная погрешность ±0,02 %__________

Калибратор давления СРС 8000, диапазоны измерений абсолютного давления, МПа: от 0 до 17; от 0 до 41; основная приведенная погрешность ±0,02 %__________________________________________

Вольтметр В7-72, диапазон измерений: напряжение постоянного тока от 2 мкВ до 1000 В, погрешность ±(0,001- 0,004) %; постоянный ток от 200 мА до 2 А, погрешность ±(0,015 - 0,035) %; сопротивление от 1 Ом до 2 ГОм, погрешность ±(0,003 - 0,035) %_____________________

Магазин сопротивления Р4831, класс точности 0,02/210'⁶, диапазон показаний (0,021 - 111111,1) Ом___________________________________

Термометр ртутный стеклянный лабораторный, пределы измерений 0 - 55 °C, Цена деления шкалы 0,1 °C______________________________

Катушка сопротивлений эталонная Р331, пределы измерений

100 Ом, класс точности 0,01; 3 разряд________________________________

Источник питания Б5-48. Выходное напряжение 0,149,9 В± 0,01 % Коммуникатор КАР. Устройство для связи с преобразователем по цифровому каналу и для обмена данными по HART-протоколу._____

Конвертер HART/RS232. Преобразователь сигналов HART в сигналы интерфейса RS-232 для связи преобразователя с персональным компьютером через стандартный послеяоиятапьный порт

МП.ВТ.144

^втррлог

Продолжение таблицы 1

• 2.2 Все средства измерений, применяемые при поверке должны быть поверены (аттестованы) государственной метрологической службой и иметь действующее свидетельство о поверке (аттестации) или оттиски поверительных клейм.

• 2.3 Допускается применение других средств измерений, обеспечивающих определение параметров преобразователей с требуемой точностью.

• 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности, оговоренные в эксплуатационной документацией на преобразователи и применяемые средства измерений.

• 3.2 К работе с преобразователями допускаются лица, изучившие эксплуатационную документацию и прошедшие инструктаж по технике безопасности.

• 3.3 Монтаж электрических соединений должен производится в соответствии с ГОСТ 12.3.019-80 и «Правилами устройства электроустановок» (раздел VII).

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха должна быть (23±2) °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа;

• - температура измеряемой среды у штуцера преобразователя не должна отличаться от температуры окружающего воздуха более чем на ±5 °C;

• - напряжение питания постоянного тока от 12 до 36 В, исполнение Ех - от 12 до 27 В, исполнение Exd - от 13,5 до 45 В, номинальное значение напряжения питания постоянного тока 24 В.

• - нагрузочное сопротивление по ГОСТ 26.011, для преобразователей с цифровым выходным сигналом - в соответствии с технической документацией на преобразователи;

• - рабочая среда - воздух или нейтральный газ при поверке преобразователей с верхними пре-

  делами измерений, не превышающими 2,5 МПа, и жидкость при поверке преобразователей с верхними пределами измерений более 2,5 МПа. Допускается использовать жидкость при поверке преобразователей с верхними пределами измерений от 0,4 до 2,5 МПа при условии тщательного заполнения жидкостью всей системы поверки. Допускается использовать воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений более 2,5 МПа при условии соблюдения соответствующих правил безопасности;



петрологи,,

Испытательный

зам

КФПО.06 -2012

N докум.

Дат.

• - при поверке преобразователей разности давлений номинальное значение измеряемого параметра устанавливают при сообщении минусовой камеры с атмосферой и подачей соответствующего избыточного давления в плюсовую камеру, допускается вместо сообщения с атмосферой подача опорного давления задатчика;

• - при поверке преобразователей модификации APR-2000Y номинальное значение измеряемого параметра устанавливают при подаче давления через штуцер Д в соответствии с требованиями руководства по эксплуатации (далее РЭ);

• - выходной сигнал, соответствующий нижнему предельному значению измеряемого параметра, должен быть установлен на номинальное значение после выдержки преобразователя при включенном питании, подачи и сброса давления, равного (50 - 100) % от диапазона измерений. Погрешность установки значения выходного сигнала должна быть не более 0,2у без учета погрешности средств измерений;

• - выдержка при контролируемом давлении должна быть не менее 0,5 мин;

• - вибрация, тряска, удары, наклоны, магнитные поля, кроме земного, влияющие на работу преобразователей, должны отсутствовать.

• 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке (аттестации), оттисков поверитель-ных клейм на средствах измерений;

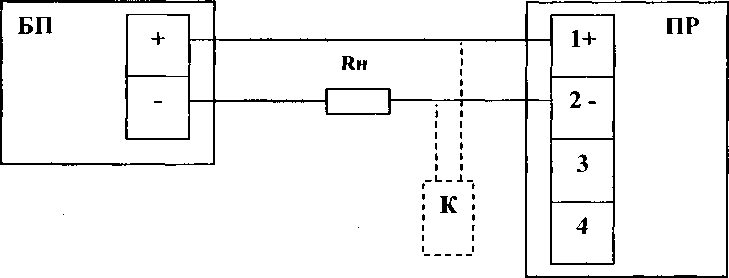

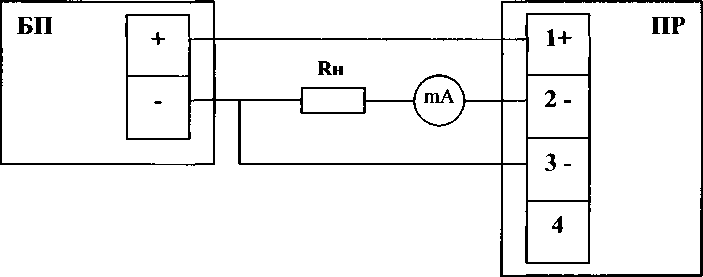

• - собрать схему согласно приложения А;

• - подготовить эталоны и вспомогательные средства измерений в соответствии с их технической документацией;

• - преобразователи должны быть установлены в рабочее положение - вертикальное;

• - разделители среды преобразователей модификации APR-2200 должны быть размещены на одинаковом уровне, при этом положение разделителей не должно изменяться в процессе поверки. После установки разделителей на одинаковом уровне, задать верхний и нижний пределы измерений, соответствующие началу и концу диапазона измерений преобразователя, произвести установку нуля и, при необходимости, произвести корректировку выходного сигнала, соответствующего нижнему и верхнему пределам измерений;

• - для преобразователей модификации APR-2000Y, APR-2200D - задать начало и конец диапазона измерений и обнулить в соответствии с требованиями руководства по эксплуатации (далее РЭ);

• - выдержка преобразователей при установленной температуре должна быть не менее 2 ч;

“ - выдержка преобразователей перед началом испытаний после включения питания должна быть не менее 30 мин;

• - система, состоящая из соединительных линий, эталонов и вспомогательных средств измерений, должна быть проверена на герметичность давлением равным 1^5 Р_тах. При определении герметичности систему отключают от устройства, создающего давление. Система герметична, если после трехминутной выдержки под давлением, равным 1,5 Ртах, в течение последующих двух минут в ней не наблюдается падение давления.

• 6.1 Внешний осмотр

  • 6.1.1 При проведении внешнего осмотра должно быть установлено соответствие преобразователей следующим требованиям:

• - комплектность должна соответствовать указанной в эксплуатационной документации;

• - преобразователи не должны иметь механических повреждений, ухудшающих внешний вид датчика;



  								Лист
  3	зам	КФГЮ.03 -2009			Г	МП.ВТ.144-2006 „ кг,		5
  Изм	Лист	м N докум.	Подп.	Дат.

- надписи и обозначения на преобразователях должны быть четкими и соответствовать требованиям эксплуатационной документации.

• 6.2 Опробование

  • 6.2.1 При опробовании проверяют работоспособность, функционирование корректоров НОЛЬ и ДИАПАЗОН для однопредельных преобразователей, корректировку выходного сигнала многопредельных преобразователей при помощи коммуникатора КАР или конвертера HART/RS232 с программным обеспечением «РАПОРТ-01» или конвертера HART/USB с программным обеспечением «РАПОРТ-01», преобразователей модификации АРС-100Е - при помощи адаптера DATA-кабель и программного обеспечения «РАПОРТ-01» или «Мастер-АРС-100», преобразователей модификации PC-26ED - при помощи адаптера связи USD-PC26 и программного обеспечения «Master-PC26» и герметичность преобразователей.

  • 6.2.2 Работоспособность преобразователя проверяют, изменяя измеряемое давление от нижнего предельного значения до верхнего предельного. При этом должно наблюдаться изменение выходного сигнала.

  • 6.2.3 Проверку функционирования корректоров НОЛЬ и ДИАПАЗОН для однопредельных преобразователей выполняют следующим образом.

Подать на преобразователь давление, соответствующее нижней границе диапазона измерений, и корректором НОЛЬ, установить выходной сигнал, соответствующий нижнему предельному значению измеряемого параметра. Поворот корректора НОЛЬ позволяет корректировать величину выходного сигнала. Наблюдать изменение выходного сигнала в пределах ±10 %.

Подать на преобразователь максимальное давление и установить корректором ДИАПАЗОН выходной сигнал, соответствующий верхнему предельному значению измеряемого параметра. Поворот корректора ДИАПАЗОН позволяет корректировать величину выходного сигнала. Наблюдать изменение выходного сигнала в пределах ±10 %.

Корректировка выходного сигнала многопредельных преобразователей осуществляется при помощи коммуникатора КАР или конвертера HART/RS232 с программным обеспечением «РАПОРТ-01» или конвертера HART/USB с программным обеспечением «РАПОРТ-01», преобразователей модификации АРС-100Е - при помощи адаптера DATA-кабель и программного обеспечения «РАПОРТ-01» или «Мастер-АРС-100», преобразователей модификации PC-26ED - при помощи адаптера связи USD-PC26 и программного обеспечения «Master-PC26».

• 6.2.4 Проверку герметичности преобразователей давления производят путем подачи в рабочие камеры давления 1,25 Р_тах при температуре окружающего воздуха (20±2) °C.

Преобразователи считаются выдержавшим испытание на герметичность, если после его выдержки под давлением в течение 3 мин, не наблюдается падения давления в системе в течение последующих двух минут.

Проверку герметичности преобразователя рекомендуется совмещать с операцией определения основной погрешности.

В случае обнаружения не герметичности системы с установленным поверяемым преобразователем следует проверить раздельно герметичность системы и преобразователя.

6.3 Определение основной погрешности преобразователей

• 6.3.1 Основную погрешность преобразователей определяют установкой по эталонному грузопоршневому манометру, микроманометру или калибратору давления значений измеряемого давления на входе преобразователя и измерением по миллиамперметру или вольтметру выходного сигнала преобразователя. Схема включения преобразователей для проведения поверки этим способом приведена в приложении А.

При поверке многопредельных преобразователей по его цифровому сигналу к выходу подключают коммуникатор КАР или конвертер HART/RS232 с программным обеспечением «РАПОРТ-01» или конвертер HART/USB с программным обеспечением «РАПОРТ-01» для связи с персональным компьютером и считывания информации при установленных значениях входной измеряемой величины.

Подключение коммуникатора КАР или конвертера HART/RS232 с программным обеспечением «РАПОРТ-01» или конвертера HART/USB с программным обеспечением «РАПОРТ-01», для

связи с персональным компьютером - согласно технической документации на многопредельные пре-образователи.

Основную погрешность определяют как, выраженное в процентах, отношение максимального отклонения действительного значения выходного сигнала от расчетного значения к диапазону изменения выходного сигнала преобразователя.

Основная погрешность должна определяться не менее чем при пяти значениях измеряемой величины, достаточно равномерно распределенных в диапазоне измерений, включая граничные значения диапазона измерения. Интервал между значениями измеряемого давления не должен превышать 30 % от диапазона измерений.

Основная погрешность определяется при значении измеряемого давления, полученном при приближении к нему как от меньших значений к большим, так и наоборот (прямой и обратный ход).

Перед поверкой при обратном ходе преобразователь выдерживают в течение 1 мин под воздействием верхнего предельного значения измеряемого давления, соответствующего верхнему предельному значению выходного сигнала.

Основную погрешность определяют по результатам измерений в течение одного цикла нагружения.

• 6.3.2 Устанавливают следующие критерии достоверности поверки:

Рвам - наибольшая вероятность ошибочного признания годным любого в действительности дефектного экземпляра преобразователя;

(5_м)ва - отношение наибольшего возможного модуля основной погрешности экземпляра преобразователя, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности.

Допускаемые значения критериев достоверности поверки принимают равными:

Рвам^- 0,20; (З_м)ва мах^- 1,25

• 6.3.3 Устанавливают следующие параметры поверки:

m - число проверяемых точек в диапазоне измерений, m = 5;

п - число наблюдений при экспериментальном определении значений погрешности в каждой из проверяемых точек при прямом и обратном ходах, n = 1;

у_к - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности;

(Хр - отношение предела допускаемой погрешности эталонов, применяемых при поверке, к пределу допускаемого значения основной погрешности поверяемого преобразователя.

Значения у_к и а_р принимают равными в соответствии с принятыми критериями достоверности поверки согласно таблицы 2.

Таблица 2 - Критерии и параметры достоверности поверки

Примечание - Таблица 2 составлена в соответствии с критериями достоверности поверки по

• 6.3.2 и согласно МИ 187-86 «ГСИ. Критерии достоверности и параметры методик поверки» и МИ 188-86 «ГСИ. Установление значений параметров методик поверки».

• 6.3.4 Выбор эталонов для определения основной погрешности поверяемых преобразователей осуществляют, исходя из технических возможностей и технико-экономических предпосылок с учетом критериев достоверности поверки по 6.3.2 и таблицы 2.

• 6.3.5 При выборе эталонов для определения основной погрешности поверяемого преобразователя должны быть соблюдены следующие условия:

• 1 При поверке преобразователя с выходным аналоговым сигналом постоянного тока, значения которого контролируют непосредственно в миллиамперах

  (1)

100 [ ДР/Р_тах + Д1/(1 тах“1о)] — 0,33 у,

где ДР - предел допускаемой абсолютной погрешности эталона, контролирующего входное давление, при значении давления, равном верхнему пределу измерений проверяемого преобразователя, в тех же единицах, что и Р_тах;

Ртах - верхний предел измерений поверяемого преобразователя;

Д1 - предел допускаемой абсолютной погрешности эталона, контролирующего выходной сигнал, при верхнем предельном значении выходного сигнала поверяемого преобразователя, мА;

Imax, Io - соответственно верхнее и нижнее предельные значения выходного сигнала, мА;

у - предел допускаемой основной погрешности поверяемого преобразователя, % нормирующего значения.

За нормирующее значение принимают диапазон изменения выходного сигнала.

• 2 При поверке преобразователей с выходным аналоговым сигналом постоянного тока, значения которого контролируют по падению напряжения на талонном сопротивлении в вольтах

100 [ AP/P_max + AU/(U _max-U₀) + AR/R3T] < 0,33 у,                          (2)

где ДР - предел допускаемой абсолютной погрешности эталона, контролирующего входное давление, по падению напряжения на эталонном сопротивлении, В;

AR - предел допускаемой абсолютной погрешности эталонного сопротивления, Ом;

Rot -значение эталонного сопротивления, Ом;

U_max, Uo - соответственно верхнее и нижнее предельные напряжений (В) на эталонном сопротивлении, определяемые по формулам:

U max^- Imax ROT, В ;        U max^- Io R3T, В

• 3 При поверке преобразователей с выходным цифровым сигналом

100 [ ДР/Ртах] < 0,33 у,

• 6.3.6 Расчетные значения выходного сигнала поверяемого преобразователя для заданного номинального значения входной измеряемой величины определяют по формулам (3-6):

1 Для преобразователей с линейно возрастающей зависимостью выходного сигнала (I) от входной измеряемой величины (Р)

(Imax Io)

Ip ⁼ I max "              (Р-Ро),

(Р max ^— Ро)

3 Для преобразователей с зависимостью выходного сигнала пропорциональной корню квадратному из значений измеряемой величины разности давлений

Ip=Io + (Imax -IoWP/ Ртах,                                       (5)

где Р - входная измеряемая величина - разность давлений (перепад давления) для преобразователей разности давлений, предназначенных для измерения расхода рабочей среды;

Ртах - верхний предел или диапазон измерений поверяемого преобразователя разности давлений.                                                                    _   ■—

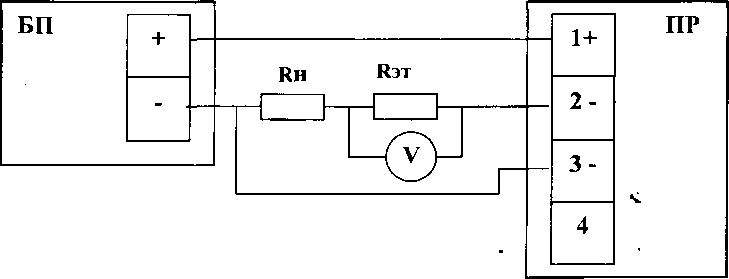

• 4 Для преобразователей с выходным сигналом, значения которого контролируют по падению напряжения на эталонном сопротивлении R_3T

U_P = R_3T-Ip,                                                    (6)

где Up - расчетное значение падания напряжения на эталонном сопротивлении, В.

• 6.3.7 Поверку многопредельных преобразователей с программным обеспечением выбора функции преобразования входной измеряемой величины в соответствии с одним из видов (3-9) производят при программной установке линейно возрастающей зависимости выходного сигнала (3).

После выполнения поверки преобразователь может быть перепрограммирован в соответствии с требуемой функцией преобразования входной измеряемой величины.

• 6.3.8 Перед определением основной погрешности должны быть соблюдены требования 5.1 и, в случае необходимости, корректорами НОЛЬ и ДИАПАЗОН или при помощи коммуникатора или конвертера HART/RS232 с программным обеспечением «РАПОРТ-01» или конвертера HART/USB с программным обеспечением «РАПОРТ-01» для связи с персональным компьютером (для многопредельных преобразователей), при помощи адаптера DATA-кабель и программного обеспечения «РАПОРТ-01» или «Мастер-АРС-100» для преобразователей модификации АРС-100Е, при помощи адаптера связи USD-PC26 и программного обеспечения «Master-PC26» для преобразователей модификации PC-26ED откорректировано значение выходного сигнала, соответствующее нижнему и верхнему предельному значению измеряемого параметра.

Эта корректировка проводится после подачи и сброса измеряемой величины, значения которой устанавливают:

• - для преобразователей давления-разрежения - в пределах 50-100 % от верхнего предела измерений в области избыточного давления;

• - для датчиков абсолютного давления с верхним пределом измерений до 250 кПа включительно - в пределах от атмосферного давления до 80-100 % верхнего предела измерений;

• - для остальных датчиков - в пределах 80-100 % верхнего предела измерений.

При периодической поверке, в случае совмещения проверки герметичности с подачей давления (разрежения) перед корректировкой выходного сигнала, выдержка проводится при давлении в соответствии с 5.1.

• 6.3.9 При поверке преобразователей с верхним пределом измерений в области разрежения равном 100 кПа, допускается устанавливать максимальное значение разрежения в пределах 0,90 - 0,95 от атмосферного давления ₽б, если ₽б< 100 кПа. Расчетное значение выходного сигнала при установленном значении разрежения определяют по формуле (3).

При поверке преобразователей абсолютного давления с верхними пределами измерений 250 кПа и выше основную погрешность определяют по методике, изложенной в 6.3.10 с соблюдением требований 6.3.8, 6.3.9. По методике 6.3.10 допускается определять основную погрешность преобразователей абсолютного давления с верхними пределами измерений ниже 250 кПа, но не менее 100 кПа.

• 6.3.10 Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений 250 кПа (допускается 100 кПа) и выше проводят с использованием эталонных СИ разрежения и избыточного давления.

В этом случае поверку преобразователей выполняют при подаче избыточного давления и разрежения, расчетные значения которых определяют с учетом действительного значения атмосферного давления в помещении, где проводят поверку.

Расчетные значения выходного сигнала преобразователя с линейно возрастающей функцией преобразования определяют по формуле:

Ip = Io + (Imax - Io} [ (Рб + Р(±))/ Ртах(а)],                                   (10)

где Р_тах(а)- верхний предел измерений преобразователя абсолютного давления, кПа;

Р(+) - избыточное давление, подаваемой в преобразователь, кПа;

Р(.) - разрежение, создаваемое в преобразователе, кПа, значение разрежения подставляют в формулу (5) со знаком минус.

Расчетные значения избыточного давления и разрежения определяют по формулам Р(₊) = Ра - Рб                                                            (11)

Р(-)=Рб-Ра,                                                     (12)

где Р_а - номинальное значение абсолютного давления, кПа.

Вблизи нуля абсолютного давления преобразователь поверяют, создавая на его входе разрежение

Ртах(-) = (0,90... 0,95)-Р_б

при котором расчетное значение выходного сигнала определяют по формуле

Ip ^— 1о + Стах ^— 1о> [ (Рб " Ртах(-)У Ртах(а)]

Расчетные значения выходного сигнала при атмосферном давлении на входе преобразователя определяют по формуле

Ip ^— 1о Стах ^— 1о> (Рб / Ртах(а))

Максимальное значение избыточное давления Р_тах(+), при котором расчетное значение выходного сигнала I_p = I_max, определяют по формуле

Рmax(+) ^— Ртах(а) * Рб

При поверке преобразователей с верхними пределами измерений Р_тах(а)^ 2,5 МПа значение атмосферного давления Рб определяют с абсолютной погрешностью Дб не более, чем

Аб — ОСр ' У( Ртах(а)/Ю0),

где I - действительное значение выходного сигнала при измерении на выходе тока, мА; и-и_р у_д =------- 100,

Umax^-U о

где U - действительное значение выходного сигнала при измерении на выходе падения напряжения на эталонном сопротивлении, В.

6.3.12 Результаты поверки преобразователей

• 6.3.12.1 Преобразователи с линейной функцией преобразования признают годным при поверке, если на всех поверяемых точках модуль основной погрешности | yj < у_к-| у| не превышает предела допускаемого значения.

• 6.3.12.2 Преобразователи с квадратичной функцией преобразования признают годным при поверке, если во всех поверяемых точках модуль основной погрешности у_д> выраженный в процентах диапазона изменения выходного сигнала, не превышает пределов дойускаемых значений в соответствии с условием (17).

I yj < у_к-Н • [(I_max - Io)/ 2 (I_H0M - Io)], '                                  (20)

где Ihom - номинальное значение выходного сигнала в поверяемой точке, мА (В).

6.4 Определение вариации выходного сигнала преобразователя

6.4.1 Вариацию выходного сигнала у_г определяют как разность между значениями выходного сигнала, соответствующими одному и тому же значению измеряемой величины, полученными отдельно при прямом и обратном ходе.

Вариация выходного сигнала не определяется при значениях измеряемого давления, соответствующих нижнему и верхнему пределам измерений.

• 6.4.2 Преобразователь считается годным, если вариация выходного сигнала у_г не превышает 0,5 абсолютного значения предела основной погрешности.

  3 зам

  Изм

  Лист

  КФГЮ.ОЗ -2009



  N докум.



• 7.1 Результаты поверки преобразователя оформляются протоколом, приведенным в приложении Б.

• 7.2 При положительных результатах первичной поверки в паспорте на преобразователь производится запись о годности к применению, ставится оттиск поверительного клейма, указывается дата поверки и ставится подпись лица, выполнившего поверку. При положительных результатах периодической поверки выписывается свидетельство о поверке, ставится оттиск поверительного клейма.

• 7.3 При отрицательных результатах поверки преобразователь бракуют и запрещают к дальнейшему применению. На преобразователь выдается извещение о непригодности с указанием причин брака, оттиск поверительного клейма гасят.

ч.

Приложение А

(обязательное)

Схемы включения преобразователей при определении основной погрешности и вариации

ПР - преобразователь давления измерительный;

БП - источник питания;

Rh - сопротивление нагрузки (магазин сопротивлений); mA - миллиамперметр цифровой

Рисунок А. 1 - Схема включения преобразователей при определении основной погрешности и вариации по миллиамперметру

ПР - преобразователь давления измерительный;

БП - источник питания постоянного тока;

Rh - сопротивление нагрузки (магазин сопротивлений);

Яэт -катушка сопротивления эталонная;

V - цифровой вольтметр

Р О П9 • . ; Ч

Рисунок А.2 - Схема включения преобразователей при определений основной погрешности и вариации по падению напряжения на эталонном сопротивлении^ ;

ПР - преобразователь давления измерительный;

БП - источник питания;

Rh - сопротивление нагрузки;

К - коммуникатор КАР или конвертер HART/RS232 или конвертер HART/USB

Рисунок А.З - Схема включения преобразователей с цифровым выходным сигналом в стандарте протокола HART при считывании информации по цифровому каналу с помощью коммуникатора КАР или конвертера HART/RS232 с программным обеспечением «РАПОРТ-01» или конвертера HART/USB с программным обеспечением «РАПОРТ-01»

Приложение Б

(обязательное) Протокол поверки преобразователей давления измерительных PC и PR Модификация:________________________

Изготовитель:

Используемые средства поверки:

Условия проведения поверки:

• - температура окружающего воздуха

  °C;

  %; кПа; 24 В.

• - относительная влажность окружающего воздуха

• - атмосферное давление

• - напряжение питания (пост ток)

Результаты поверки

Таблица Б.1

6.3, 6.4 Определение основной погрешности и вариации выходного сигнала

Результат поверки: Наложено клеймо Подпись поверителя

Входящий номер сопр.

док.
