Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

к.А. Акимов

СОГЛАСОВАНО Г енеральный /директор /3 АЙ «НИИЭМП»

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС» по производственной метрологии

УСТАНОВКА ДЛЯ ПОВЕРКИ КИЛОВОЛЬТМЕТРОВ УПК-ЗОПТ

Методика поверки

МП 206Л-100-2019

г. Москва

2019

Настоящая методика распространяется на установку для поверки киловольтметров УПК-ЗОПТ, зав.№ 001, (далее - установка), изготовленную АО «НИИЭМП», г. Пенза, и устанавливает методику ее первичной и периодической поверки.

На поверку представляется установка, укомплектованная в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации (РЭ);

  • - методика поверки.

Интервал между поверками - 1 год.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждены Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда (ССБТ). Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Г лавгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанные в таблице 1.

Таблица 1 - Перечень операций при первичной и периодической поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2. Опробование

8.2

Да

Да

3 Определение относительной погрешности измерений напряжения постоянного тока

8.3

Да

Да

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки установки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Реко-

мендуе-мый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Государственный вторичный эталон единицы электрического напряжения постоянного тока

от -1 до -100 кВ, от 1 до 100 кВ

±0,01 %

ДВИНА-100

1

8.2, 8.3

Вольтметр универсальный

до 1000 В

±0,01 %

В7-78/1

1

8.2, 8.3

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства измерений

Температура

от 0 до 50 °C

±1 °C

Термометр ртутный стеклянный лабораторный ТЛ-4

Давление

от 80 до 106

кПа

±200 Па

Барометр-анероид метеорологический БАММ-1

Влажность

от 10 до 100 %

±1 %

Психрометр аспирационный М-34-М

  • 3.2  Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство по эксплуатации на установку, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка установки должна проводиться при следующих условиях:

  • - температура окружающей среды, °C                от +15 до +25;

  • - атмосферное давление, кПа                         от 84 до 106;

  • - относительная влажность воздуха, %                от 10 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±4,4 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %.

Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на установку и входящими в ее комплект компонентами.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемой установки следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в Руководстве по эксплуатации;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность установки.

При несоответствии по вышеперечисленным позициям установка бракуется и направляется в ремонт.

8.2 Опробование

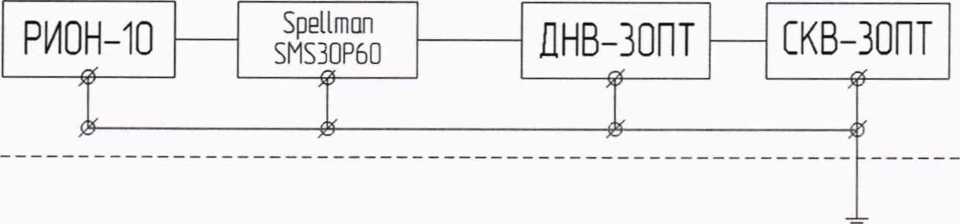

  • 8.2.1 Соберите схему, приведенную на рисунке 1.

[ ЧПК-ЗОПТ                                                          *!

I                                                                                                                                                                                                                                                                                                                                                                                                                                                       I

I                                                                                                                                                                                                                                                                                                                                                                                        I

Рисунок 1 - Схема подключений для опробования

  • 8.2.2 Включите питание приборов. При включении питания блока киловольтметра СКВ-30ПТ необходимо проверить номер версии ПО.

  • 8.2.3 Регулируемым источником высокого напряжения РИОН-Ю задайте управляющее напряжение UPhoh=0,333 В, что должно соответствовать напряжению иуИвн=1 кВ на выходе управляемого источника высокого напряжения Spellman SMS30P60.

  • 8.2.4 Нажатием кнопки «КАНАЛ 1» блока РИОН-Ю включите высокое напряжение на выходе Spellman SMS30P60. Контроль иуиВн производите на выходе цифрового киловольтметра, состоящего из делителя напряжения высоковольтного ДНВ-30ПТ и вольтметра СКВ-30ПТ (далее - киловольтметр).

  • 8.2.5 Повторите операции по п.8.2.4 задавая последовательно на источнике РИОН-Ю напряжения, приведенные в таблице 4. По окончании измерений отключите высокое напряжение.

Таблица 4 - Соответствие напряжения на выходе РИОН-1 и на выходе Spellman SMS30P60

Регулируемый источник высокого напряжения РИОН-Ю

Управляемый источник высокого напряжения Spellman SMS30P60

Орион, В

UynBH, кВ

0,333

1

1,666

5

3,333

10

5,000

15

6,666

20

8,333

25

1000

30

  • 8.2.5 Результаты опробования считаются положительными, если для всех задаваемых иРион по таблице 4 на выходе киловольтметра отображаются иУивн с погрешностью ±3 % и номер версии ПО не ниже v 1.0.

8.3 Определение относительной погрешности измерения напряжения постоянного тока

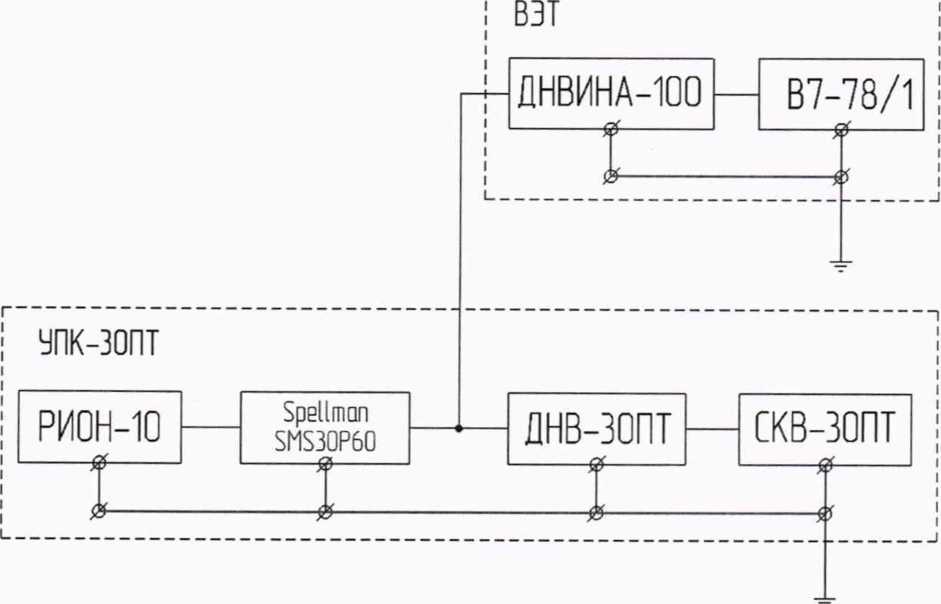

  • 8.3.1 Соберите схему, приведенную на рисунке 2.

  • 8.3.2 Измеритель ДВИНА-100 включите для работы на напряжении 1 кВ.

I-------------------------------1

Рисунок 2 - Схема подключений для определения относительной погрешности измере

ния напряжения постоянного тока

  • 8.3.3 Включите питание приборов. Нажатием кнопки «АВТО/РУЧ» включите ручной выбор предела измерений на блоке СКВ-30ПТ.

  • 8.3.4 Регулируемым источником высокого напряжения РИОН-Ю задайте управляющее напряжение UPhoh=0,333 В, что должно соответствовать напряжению иУивн=1 кВ на выходе управляемого источника высокого напряжения Spellman SMS30P60.

  • 8.3.5 Нажатием кнопки «КАНАЛ 1» блока РИОН-Ю включите высокое напряжение на выходе Spellman SMS30P60.

  • 8.3.6 Произведите одновременный отсчет показаний напряжения Ux на выходе поверяемого киловольтметра и эталонной установки иэ состоящей из ДВИНА-100 и В7-78/1 (далее - эталонная установка). Результаты зафиксируйте в таблице 5. По окончании измерений отключите высокое напряжение.

  • 8.3.6 Повторите операции по п.п.8.3.3-8.3.5 задавая последовательно на источнике РИ-ОН-10 напряжения ирИон, приведенные в таблице 4. При этом измеритель ДВИНА-100 на каждой ступени должен быть включен для работы на соответствующее напряжение иуИвн.

  • 8.3.7 Выключите поверяемую установку и эталонную систему.

  • 8.3.8 Для каждой ступени напряжения иНОм в соответствии с журналом калибровки на измеритель ДВИНА-100 определите по измеренному U3i соответствующее ему Ыэ2. Результаты занесите в таблицу 5.

  • 8.3.9 Для каждой ступени напряжения иНОм определите относительную погрешность измерений напряжения 5U поверяемой установкой по формуле:

5и=100 (ихЭ2)/иэ2, %           (1).

  • 8.3.10 Полученные значения погрешностей занесите в таблицу 5.

    Таблица 5 -

    относительной

    Uном, кВ

    Ux,kB

    U3i,B

    Иэ2, кВ

    5U, %

    1

    5

    10

    15

    20

    25

    30

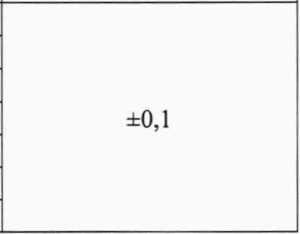

    измерения напряжения Допустимое значение погрешности 5ид, %

  • 8.3.11 Результаты поверки считаются положительными, если полученные значения относительной погрешности измерения напряжения 5U не превышают 5Ua.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на стенд гасится, и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

С.Ю. Рогожин

А.В. Леонов

6
