ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000, РВС-20000 МЕТОДИКА ПОВЕРКИ МП 0782-7-2018

Начальник ЦИО-7

Тел,

Кондаков А. В.

-75:272-54-55

Казань 2018 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А. В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР»              18 июня 2018 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 38

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Приложение Ж

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000, РВС-20000. Методика поверки МП 0782-7-2018

ГОСТ 30852.9—2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон;

ГОСТ 30852.11—2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам.

  • 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1     резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема и массы нефти и нефтепродуктов совместно со средствами измерений уровня, плотности и температуры.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

  • 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

  • 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

  • 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

  • 4.1 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Требования к погрешности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

Наименование измеряемого параметра

Пределы допустимой погрешности измерений параметров резервуара

Диаметр резервуара, мм

±3

Высота пояса, мм

±3

Измерение расстояний, мм

±3

Температура стенки резервуара, °C

±2

Объем внутренних деталей, м3

± (0,025-0,25)

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости (градуировочной таблицы) резервуаров не превышает: ±0,10 %.

5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки
  • 5.2.1   При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 5.2.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 20 м по ГОСТ 7502.

  • 5.2.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

  • 5.2.1.3 Линейку измерительную металлическую с диапазоном от 0 до 500 мм, от 0 до 1000 мм по ГОСТ 427.

  • 5.2.1.4 Тахеометр электронный Leica FlexLine TS02 plus по [1].

  • 5.2.1.5 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

  • 5.2.1.6 Анализатор-течеискатель типа АНТ-ЗМ по [2].

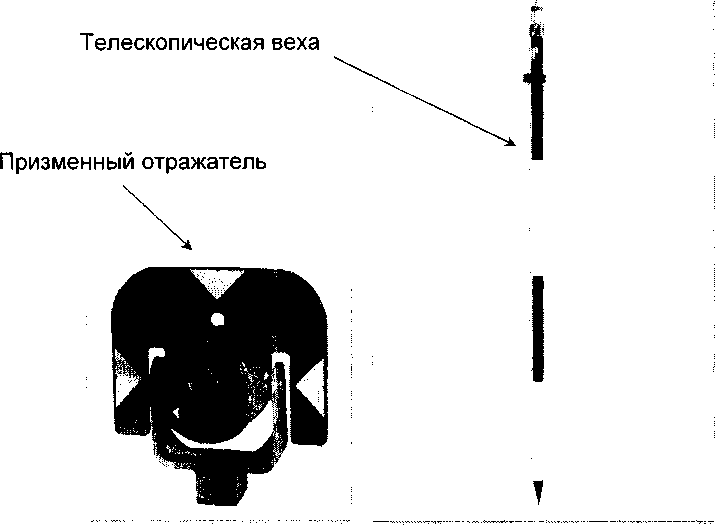

  • 5.2.1.7 Веха телескопическая с призменным отражателем (рисунок А. 1).

  • 5.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

  • 5.2.3 Рабочие эталоны должны быть аттестованы в соответствии с действующим законодательством.

  • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1  Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица.

    • 6.2 Устанавливают следующие виды поверок резервуара:

  • - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Поверку резервуара проводит физическое лицо, аттестованное в качестве поверителя и в области промышленной безопасности в соответствии с РД-03-20 [3], утвержденным приказом Ростехнадзора от 29.01.2007 № 37.

    • 7.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

    • 7.3 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

    • 7.4 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ Р 12.4.290, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

    • 7.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м3 - по ГОСТ 12.1.005-88.

    • 7.6  Измерения параметров резервуара во время грозы категорически запрещены.

    • 7.7 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

    • 7.8 Перед началом поверки резервуара проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.9 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.10 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

  • 8.1.1 Измерения параметров резервуара проводят изнутри его.

  • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

  • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15)°С.

  • 8.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы:

  • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

  • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

  • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

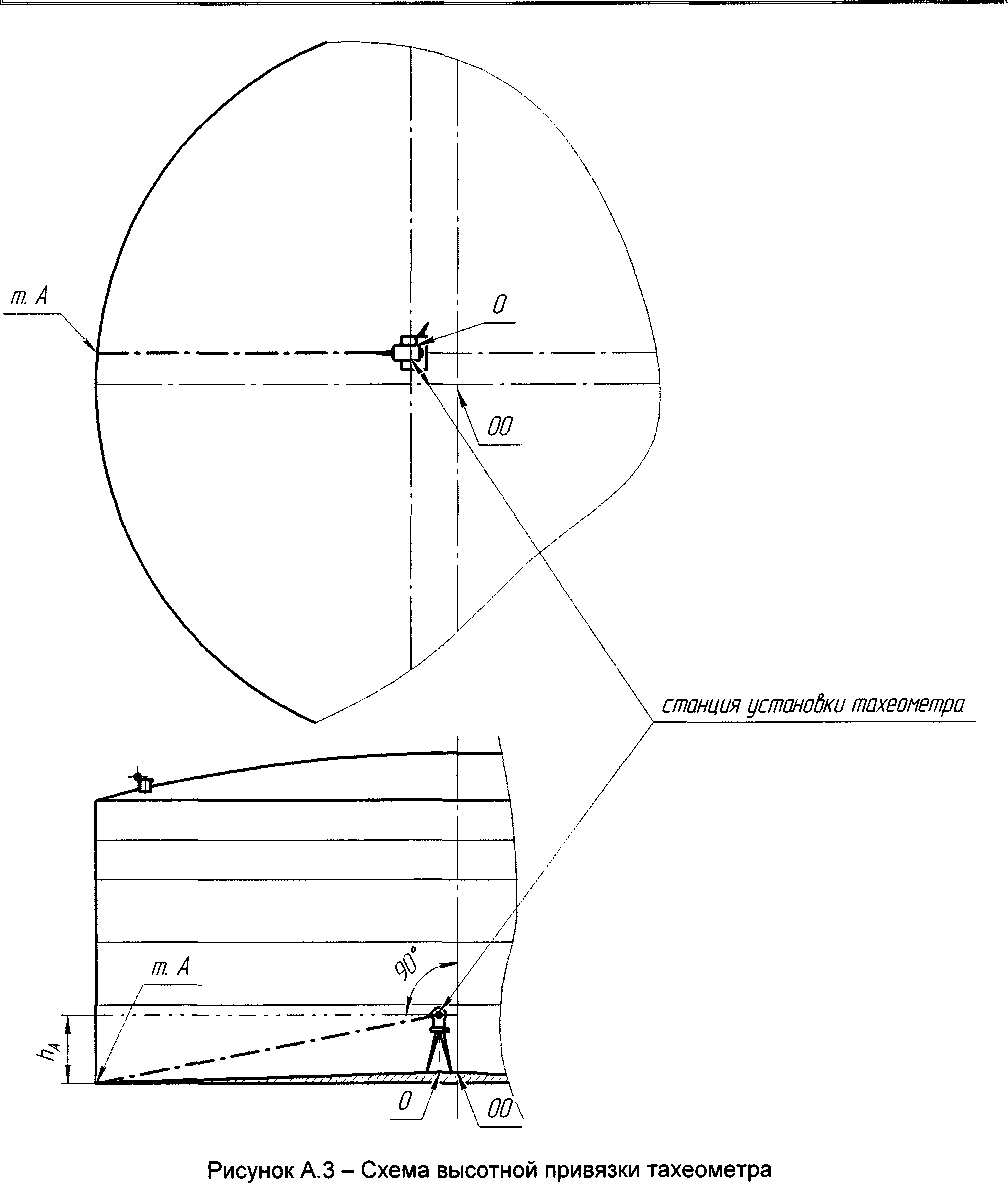

  • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк то точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З);

д) измеряют расстояние hA и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З);

е) повторно снимая показания hA , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; h = 0.

  • 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

  • 9.2 Операции поверки

9..2.1 При проведении поверки резервуара должны быть выполнены операции,

указанные в таблице 2

Таблица 2

№ п/п

Наименование операции

Номер пункта Инструкции

1

Внешний осмотр

10.1

2

Измерение базовой высоты

10.2

3

Определение внутренних диаметров поясов резервуара

10.3

4

Измерения высот поясов резервуара

10.4

5

Определение параметров «мертвой» полости резервуара

10.5

6

Определение объемов внутренних деталей

10.6

  • 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр
  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - состояние днища резервуара (отсутствие бугров, ям);

  • - чистоту внутренней поверхности резервуара;

  • - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

  • 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерения базовой высоты резервуара

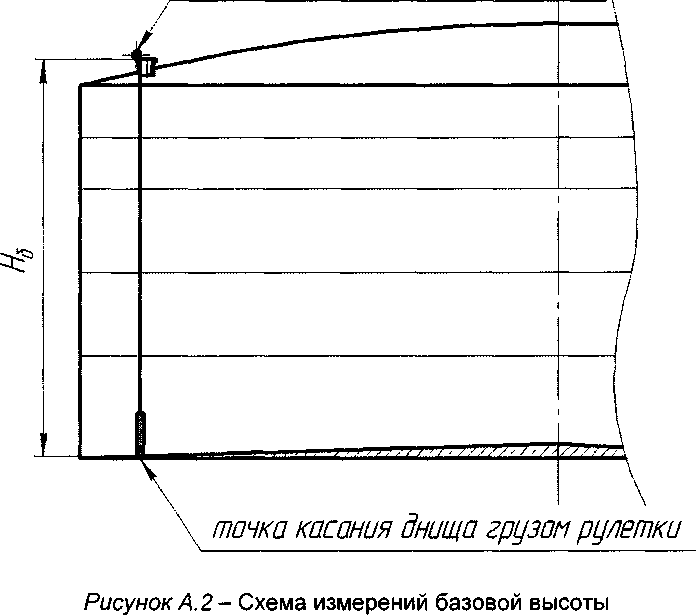

  • 10.2.1 Базовую высоту резервуара измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

  • 10.2.2 Результаты измерений базовой высоты Нб с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Определение внутренних диаметров поясов резервуара
  • 10.3.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара Dj определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «SD-/-/z-Vz».

Измерение резервуара проводят:

а) для первого пояса - в верхнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

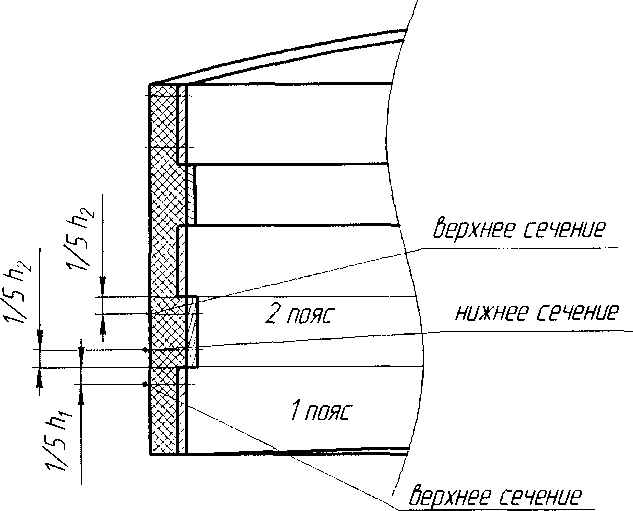

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4).

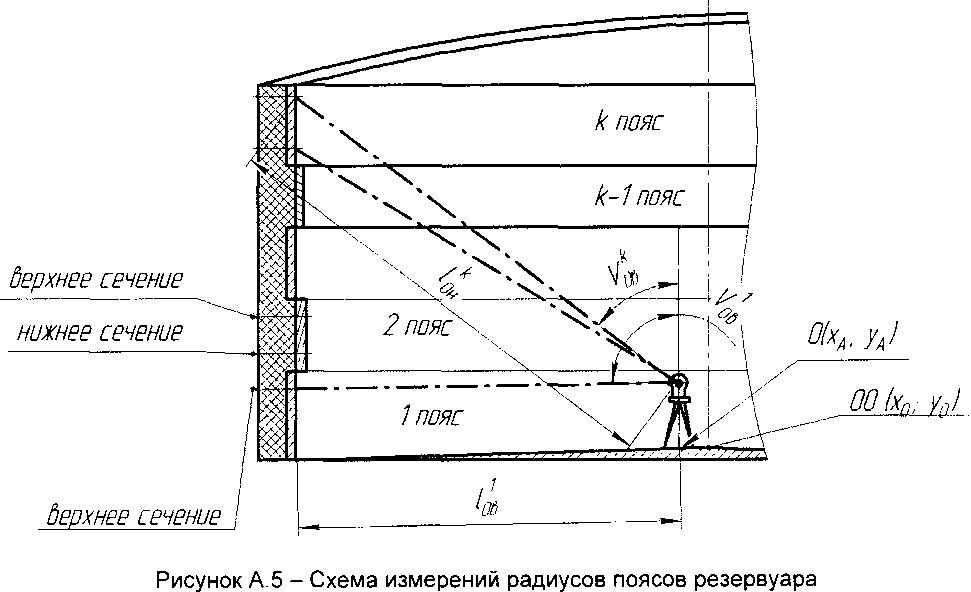

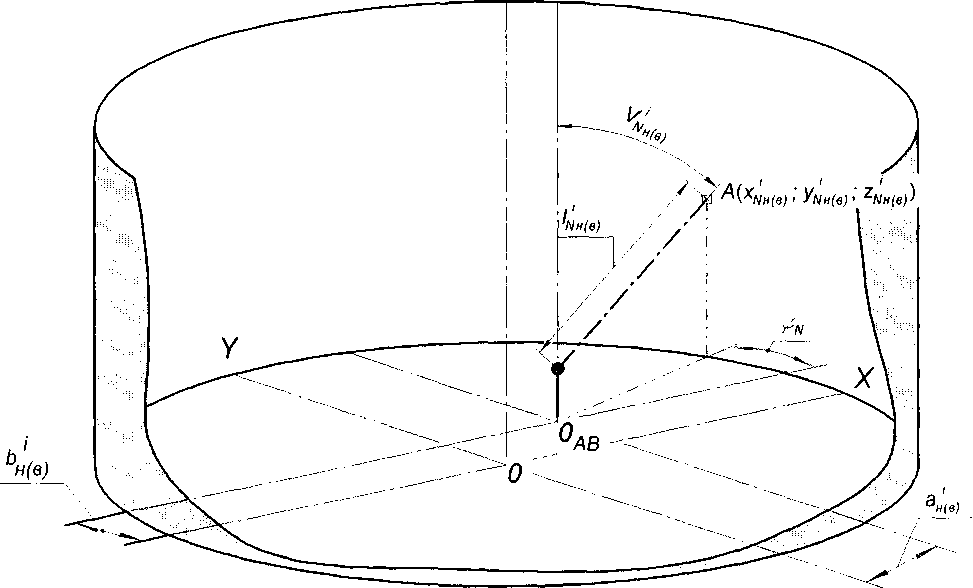

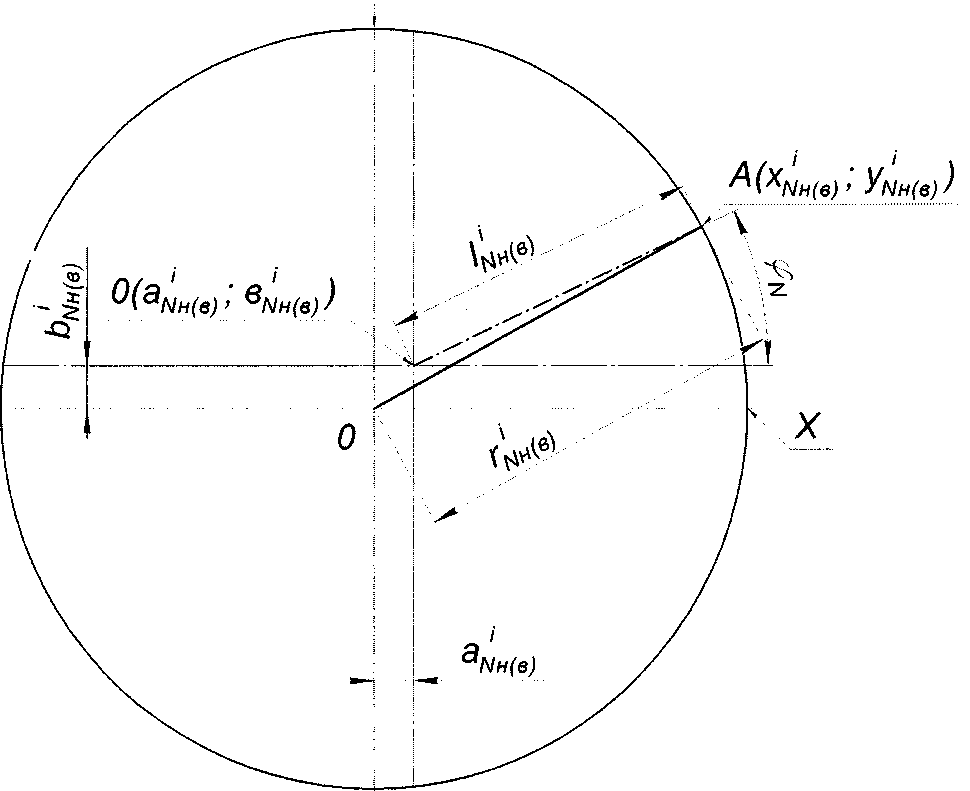

  • 10.3.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5).

  • 10.3.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют: наклонное расстояние /qb , мм; вертикальный угол V^g , угл. сек.

  • 10.3.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние Iqh , мм; вертикальный угол V02H , угл. сек.

  • 10.3.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /дв , мм; вертикальный угол \/02в , угл. сек.

  • 10.3.2.4 Проводят аналогичные операции по 10.3.2.2, 10.3.2.3 и измеряют : наклонные расстояние /qb , мм; вертикальны! углы Vqb , угл. сек.

Примечание - В обозначениях /дв и V^B верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

  • 10.3.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6). Фиксируют значение горизонтального угла

1

ф , угл. сек. первой образующей.

  • 10.3.2.6 Проведя аналогичные операции по 10.3.2.1 - 10.3.2.4 измеряют , мм; вертикальные углы Цн(В).

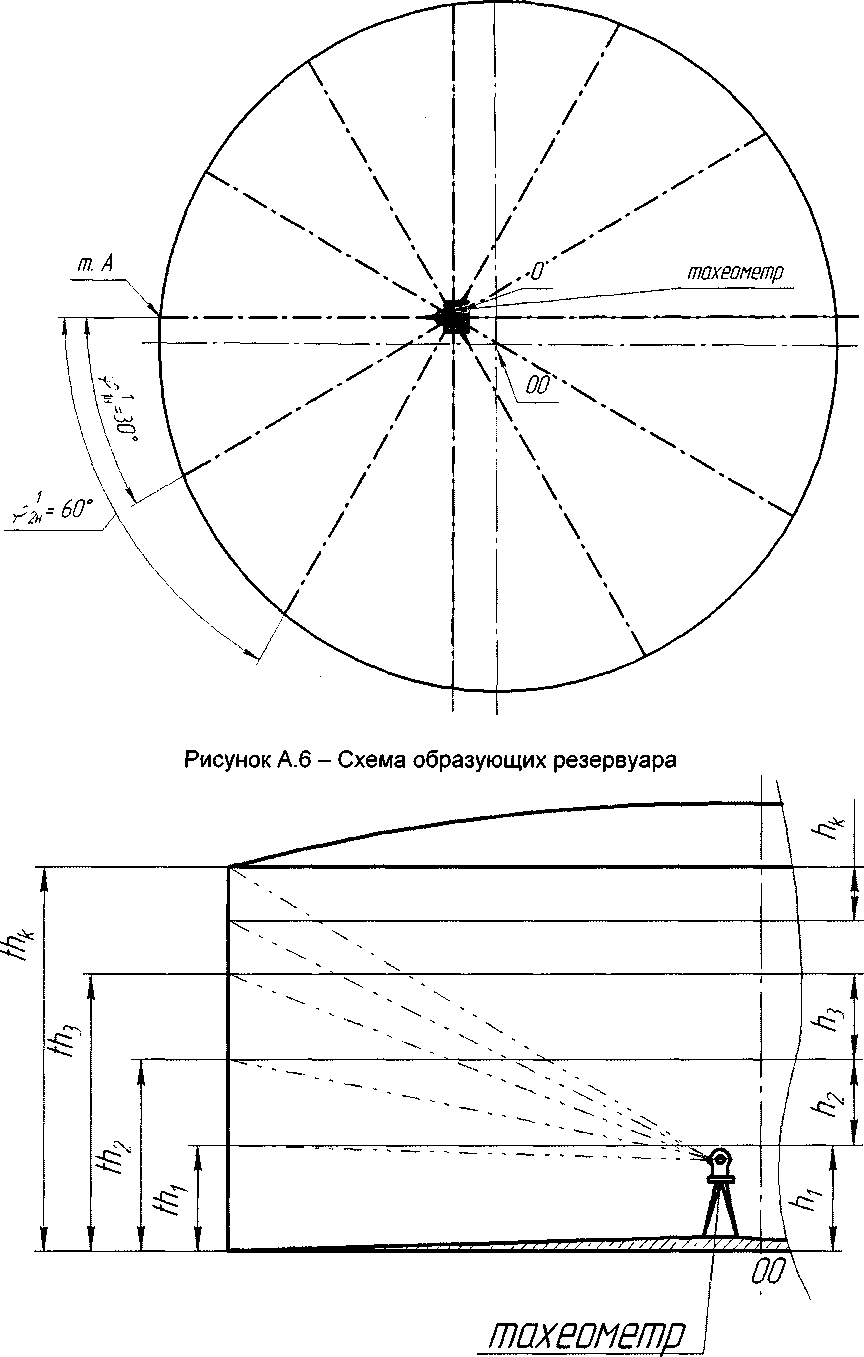

  • 10.3.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение

1

горизонтального угла ср2н ■ Угл- сек- ВТ0Р°й образующей и проводят операции по 10.3.2.1 - 10.3.2.6.

  • 10.3.2.8 Проводят аналогичные операции на остальных образующих.

  • 10.3.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

10.4 Измерения высот поясов резервуара

Высоту i-ro пояса резервуара /7, измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7), при помощи тахеометра, в следующей последовательности.

  • 10.4.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

  • 10.4.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

  • 10.4.3 Проводя аналогичные процедуры по 10.4.3 измеряют расстояния         ,

мм, вышестоящих поясов.

  • 10.4.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.5 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

  • 1) объема неровностей днища;

  • 2) высоты «мертвой» полости;

  • 3) координаты точки касания днища грузом рулетки.

  • 10.5.1 Измерение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (рисунок А.9).

    V-

    Определение объема неровностей днища

    проводят с применением

Измерения проводят в следующей последовательности.

  • 10.5.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения /?0, мм, (рисунок А.8) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания hQ, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz - 0°00 00 ; h = 0.

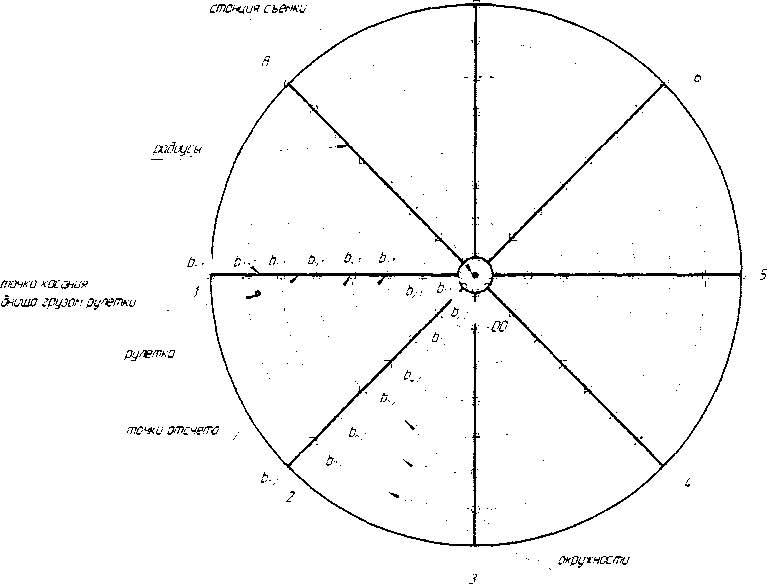

  • 10.5.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9).

  • 10.5.1.3 Устанавливают веху в точку (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения мм, (рисунок А. 10). Последовательно

устанавливая в остальных точках отсчета измеряют высоты превышения Ь2 -|,...,Ь81,

мм.

Таблица 3

Тип

Отсчет по шкале ленты рулетки, мм, на радиусе

I

II

III

IV

V

VI

VII

VIII

РВС-10000, 20000

0,35R

0,5R

0,61R

0.71R

0,79R

0,86R

0,93R

стенка

  • 10.5.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка b2 j), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь22>->Ь82 на втором радиусе аналогично.

  • 10.5.1.5 Проводя аналогичные процедуры по 10.5.1.2-10.5.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

  • 10.5.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

  • 10.5.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние thMn, мм, как высоту превышения (рисунок А. 11). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

  • 10.5.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол ф0 ,0, и контролируют высоту hQ, мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

1 В обозначении точки отсчета -|...Ь8   - первый индекс указывает номер радиуса

концентрической окружности днища, второй - номер радиуса днища (образующей)

10.6 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

  • 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ

ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений
  • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара
  • 11.2.1   Градуировочную таблицу составляют начиная с уровня Нмпсоответствующего высоте «мертвой» полости /?мп, до предельного уровня Нпр, вычисляя посантиметровую вместимость резервуара /-го пояса V , м3, по формуле

).

(1)

где V (Н}   - посантиметровая вместимость резервуара, соответствующая уровню

, м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

- уровень жидкости, соответствующий суммарной высоте поясов, см;

£); - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

  • 11.2.2 Предельный уровень Нпр, см, до которого составляют градуировочную таблицу, вычисляют по формуле

=+-2Л+roCOS(p + п2 п /=1

где п - номер пояса, выбираемый из ряда: 2, 3,..., л;

Л, - высота i-ro пояса, мм;

Го - радиус расположения точки касания днища грузом рулетки, мм; ф - угол направления наклона резервуара, °.

вычисляют по

  • 11.2.3 Посантиметровую вместимость 1-го пояса

формуле (Д.8).

  • 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Нмп , соответствующий высоте «мертвой» полости.

  • 11.2.6 При составлении градуировочной таблицы значения вместимости округляют ДО 1 дм3.

  • 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

  • 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

  • 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

  • 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

  • 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке в соответствии с [4].

Ч-'               12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б)  протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара. Подпись поверителя заверяют оттиском поверительного клейма.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись поверителя заверяют оттиском поверительного клейма.

  • 12.4 Градуировочную таблицу утверждает руководитель органа аккредитованного на право проведения поверки.

ПРИЛОЖЕНИЕ А

Рисунок А. 1 - Веха телескопическая с призменным отражателем

измерительная рулетка а грузом

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

Рисунок А. 7 - Схема измерений высоты поясов

—\

1

<

К

00 \

точка касания днища грузом рулетки

Рисунок А.8 - Схема измерений высотной привязки тахеометра

Рисунок А.9 - Координаты отсчета (место установки вехи) неровностей днища

V--

4?7 ^77 4^.7 ^57 4.7 ^7 4?7 ^77

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

Измерительный люк

Измерительная рулетка

==

с грузом

то ........................... .....................

тахеометр

точка касания днища грузом рулетки

Рисунок А. 11 - Схема измерения высоты (превышения) «мертвой» полости

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Код документа

Регистрационный номер

Дата

Основание          для

проведения поверки

число

месяц

год

1

2

3

4

5

6

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

7

8

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

9

10

11

Таблица Б.2 - Условия проведения измерений

Температура воздуха внутри резервуара, °C

Загазованность, мг/м3

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Точка измерения базовой высоты А7б

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.4 - Измерение внутренних радиусов

поясов резервуара В миллиметрах

Номер пояса

/'

Значение N на образующей

0

1

2

3

4

5

6

7

8

9

10

11

12

I

в

II

н

в

III

н

в

IV

н

в

V

н

в

VI

н

в

VII

н

в

VIII

н

в

продолжение таблицы 4.1

Параметр

Номер образующей

7

8

9

10

11

12

, угл.

сек.

н

vN

N , угл.

сек

В

Таблица Б.5 - Высота превышения поясов

Номер образующей

Высота превышения поясов 1, мм

1

II

III

IV

V

0

N/2-1

продолжение таблицы Б.5

Номер образующей

D                             th:

Высота превышения поясов 1, мм

VI

VII

VIII

0

N/2-1

Таблица Б.6- Измерение неровностей днища

В миллиметрах

№ радиуса (образую щей)

Высота превышения в точке Ь, у отсчет на концентрической окружности

I

II

III

IV

V

VI

VII

VIII

1

2

3

4

5

6

7

8

Таблица Б.7 - Параметры «мертвой» полости

№ измерения

Высота (превышения) «мертвой» полости thMn, мм

Вместимость \/мп, м3

1

2

3

1

2

Примечание - Графу 3 заполняют только при принятии вместимости «мертвой» полости по 7.1.4

Таблица Б.8- Координата точки измерений уровня жидкости и базовой высоты резервуара

Параметр

Номер измерения

1

2

Угол Фо (градус, минута, секунда)

h

Высота превышения ° , мм

Таблица Б. 9 - Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Нижняя граница /?вд

Верхняя граница /?вд

Таблица Б.4.1 - Параметры образующих

Параметр

Номер образующей

0

1

2

3

4

5

6

, угл

сек.

о°оо'оо"

V

н

угл. сек

в

Должности

Подписи и оттиски

поверительного клейма, печатей

(штампов)

Инициалы, фамилии

ПРИЛОЖЕНИЕ В

(рекомендуемое) Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (/7е)А

Значение базовой высоты, установленное при калибровке резервуара (/7б)п

1

2

3

Относительное изменение базовой высоты резервуара йб , %, вычисляют по формуле

(/7 ) — (/7 )

5б =—\——-100, где значения величин (А7б)к, (/7б)п, приведены в 1-й, 2-й графах. (Нб)п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

подпись              инициалы, фамилия

Члены комиссии:

подпись          инициалы, фамилия

подпись           инициалы, фамилия

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1

УТВЕРЖДАЮ

«____»________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Организация_________________________________________________

Погрешность определения вместимости: ±0,10 %

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №_____________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2 - Посантиметровая вместимость нижней части резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

Ны.п

НМ + 1

Нм.п + 2

Таблица Г.З- Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Д. 1 Определение внутренних диаметров поясов резервуара

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара D,, мм, измеренные по 10.3 вычисляют по формуле

Он(в)=2-^(в).                           (Д!)

где /?н(в) - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

  • - наклонного расстояния /д/Н(В) (параметр SD);

  • - вертикального угла У//Н(В) (параметр Vz);

  • - горизонтального угла (pw (параметр Hz).

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (^Н(в)’ Ун(в)’ Zh(b) ) ■

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (хЛ/н(в)> Ул/н(в)> zNh(b) ) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

где (Хд/н(В); Уд/Н(В) j - координаты точки А в сечении Л/, мм;

ан(в)> ^н(в) “ смещение по оси X и Y места установки станции съемки от

геометрического центра резервуара, мм.

Величины

вычисляют по формуле

х'нны =      ’cosPn ■ cos(90 - 1%н<в));                 (Д.З)

Уин(в) = '«„(в) • sin<pN • cos(90 - УД,(в)) ,                  (Д.4)

где /д/Н(В) - наклонное расстояние, мм;

Ч\/н(в) “ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем)

сечении, угл. сек;

фд/ - горизонтальный угол Л/-образующей, угл. сек.

Расстояние ^\/Н(В)

от точки

до геометрического центра

резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Рисунок Д.1 - Параметры измерений радиуса /-го пояса при /ом измерении в нижнем (верхнем) сечении

Д.1.5 Смещение станции съемки от геометрического центра резервуара ан(в)’ ^н(в) и расстояние от точек на поверхности пояса до центра окружности       в

нижнем (верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры      b'H^, R'^B) вычисляют решая систему линейных уравнений

(Д.6)

(Д.7)

(Д.8)

где /у Н(В) - радиус /'-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

Л/ - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

x'jН(в)> Уу'н(в) ~ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении Г;Н(В) вычисляют по формуле

Д 1.6 Вычисление  величин а^, Ь^, RB(b) проводят в следующей

последовательности.

Д. 1.6.1 Вычисление величин а^, b'H^,        в нулевом приближении

  • 1) устанавливают значение а'о Н(В), b'o Н<В) в формуле (Д.9) равным нулю.

  • 2) вычисляют значения fj Н(В) в соответствии с формулой (Д.9)

    г'

    'О.О.н(в)

    Г0.1.н(в)

    »-/

    'О.З.н(в)

    г'

    '0.12.н(в)

Примечание - В обозначении Гд 0 Н(В) верхний индекс / соответствует номеру пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

  • 3) значение ^qqh(b) вычисляют по формуле (Д.8):

1 ■ ■

^Он(в) 2 (^О-О.н(в)   0>.1.н(в) "*■ ^0.2.н(в) + ••• + ^0.12.н(в))’

  • 4) вычисляют значения а1

    в соответствии с формулами (Д.6) и (Д.7)

    ^О.Он(в)

    Ы

    г*0н(в)

    12

    12

    соответственно:

к/ _ Уон(в) + У1н(в) + ■■■ + У12н(в) ^О.Он(в)               77

Д.1.6.2 Вычисление величин а„(в), Ь^, R^, в первом приближении

1 ■ '

*1н(в) = у^(^1.0.н(в) + Г1.1.н(в) +/1.2.н(в) "*■••• + ^1.12.н(в))’

Д.1.6.3

(а2.н(в)’ ^2.н(в)’

/     _ ^Он(в) "*■ ^1н(в) + ■■■ + ^12н(в)

а1н(в) -

Р' 'Чн(в)

12

( х1

л0н(в)

чГ1.0н(в)   Г1.1н(в)

12

/ / /

^1н(в)    ^2н(в)         ^12н(в)

г'                г'

. )    '1.2н(в)          '1.12н(в) J

,/   _Уон(в)+^н(в)+-- + ^2н(в)

°1н(в) -

*1н(в) Уон(в)

12

У1н(в)

12

. + .

„/           г'

^'1.0н(в)    '1.1н(в)

4-

У2н(в) |   + У12н(в)

г'

'1.2н(в)

Г1.12н(в) ,

Вычисление величин a^Bj,

^н(в) ’ ^Н(В) ’

во втором

приближении

^2.н(в)):

^2.0.н(в) "у (^О.н(в) _ а1.н(в) j + (Уо.н(в) ^1.н(в)) >

^2.1н(в) ~ -^(^1.н(в) ' а1.н(в) ) + (У1.н(в) ~ ^1.н(в)) ’

г' —

'2.3.н(в) ~

1

Г2.12.н(в) ~ ^(Х12.н(в)   а1.н(в)) +(У12.н(в)   ^1.н(в)) ’

2.0.н(в) +/2.1.н(в) + Г2.2.н(в) + ••• + Г2.12.н(в) )l

а2н(в)

■^Он(в) + *1 н(в) + • ■ • + ^12н(в)

^2н(в)

12

( х'

л0н(в)

<Г2.0н(в)

12

/ / /

^1н(в)    ^2н(в) + j ^12н(в)

J        г/             ri

2.1н(в)    '2.2н(в)         '2.12н(в) J

Уон(в) + У\н(в) + • • • + У12н(в) °2н(в) -

12

12

Урн(в)    У1н(в)    У2н(в) +   + У12н(в)

^Г2.0н(в)    Г2.1н(в)    Г2.2н(в)         Г2.12н(в) ?

Д.1.6.4 Операции вычисления прекращают в случае выполнения условия

-R

< 0,001 мм ,

где j - номер приближения (0, 1, ... т).

Д.1.7 Внутренний диаметр D1 i-ro пояса вычисляют по формуле

£>'=/?'+/?',                            (Д.10)

где R„, Rq - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту /-го пояса резервуара (рисунок А.7), как расстояние по вертикали от верхнего края /-го пояса резервуара, hj, мм, вычисляют по формуле где th-, th" - высота превышения i-ro пояса (рисунок А.4), на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

thj+} - высота превышения вышестоящего i+1-го пояса (рисунок А.7), значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

Д.3.1 Объем неровностей днища (Д\/дН ) вычисляют по формуле

лО2

4 -109

р, 005104^ +0,02281/2 + 0, ОЗ86З/3 + Л +0,05455f4 + 0,07038/s + 0,08513/е + ч+0,10018Г7+0,11645/8

(Д.12)

где              “ превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле где bj - высота превышения призмы, установленной по периметру j-й концентрической окружности;

- высота превышения призмы, установленной по периметру (/ - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости /7МП, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

»мп=«б-^мП.                      (Д-14>

где Нб - базовая высота, измеренная по 10.2, её значение принимают из таблицы Б.З, мм;

мп - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости \/мп вычисляют по формуле

Kn =41„-(avah)0,                      (Д.15)

где (Удн ) - объем неровностей днища, вычисляемый по формуле (Д.12), м3;

\/^п - вместимость «мертвой» полости в пределах Нмп, вычисляемая по формуле

(Д-16)

4 • 10

где Dy - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.Ю), мм;

/7 - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметроеой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня Ну, соответствующий высоте 1-го пояса, вычисляют по формуле

tiD2 У(Н)1=^+^(«-Нмп) + АУв.д,          (Д.17)

где 1/мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м3;

Dy - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.Ю), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Нмп - уровень жидкости, соответствующий высоте «мертвой» полости формуле

(Д.14), мм.

ДУ - объем внутренней детали, определяемый по 10.6, м3.

Д.5 Вычисление посантиметроеой вместимости i-го пояса резервуара

Посантиметровую вместимость резервуара /-го пояса V(J~Q. вычисляют по

формуле

(Д.18)

где

- посантиметровая вместимость резервуара, соответствующая уровню

, м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

- уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.10), мм.

ПРИЛОЖЕНИЕ Е

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы2

УТВЕРЖДАЮ

«____»________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный РВС-____

ти п_____________ №_________________________________

Организация_________________________________________________

Погрешность определения вместимости:

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №_____________________

Таблица Г. 2 - Посантиметровая вместимость резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

нмп

4/>п+1

«мп+2

«пр

Таблица Г.З- Средняя вместимость в пределах вместимости, приходящейся на 1 см высоты наполнения /'-го пояса

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Ж

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ измерений базовой высоты резервуара от «____»__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице Ж.1.

Таблица Ж. 1                                           В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (/^б)к

Значение базовой высоты, установленное при калибровке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б, %, вычисляют по формуле

(/-/б) -(Нб)

§б= z ? п -100, где значения величин 6)к,б)п, приведены в 1-й, 2-й графах. (Нб)п

Вывод - требуется (не требуется) внеочередная калибровка резервуара.

Председатель комиссии

ПОДПИСЬ

Члены комиссии:

инициалы, фамилия

ПОДПИСЬ

инициалы, фамилия

ПОДПИСЬ

инициалы, фамилия

БИБЛИОГРАФИЯ
  • [1]  Тахеометр электронный Leica FlexLine TS02 plus, Госреестр № 65933-16

  • [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

  • [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

  • [4]  ISO 7507-3:2007 Нефть и нефтепродукты. Калибровка вертикальных цилиндрических резервуаров. Часть 3. Оптический триангуляционный метод. (Petroleum and liquid petroleum products - Calibration of vertical cylindrical tanks - Part 3: Optical-triangulation method).

ФГУП «ВНИИР»

Страница 38 из 38

1

Форма градуировочной таблицы не подлежит изменению

2

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
