Методика поверки «Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW»» (МП-242-2040-2016)

УТВЕРЖДАЮ

Генеральный директор

УТВЕРЖДАЮ

Директор

ФГУП «ВНИИМ

И. Менделеева»

Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW»

МП-242-2040-2016

Руководитель отдела

ФГУП «ВНИИМ им.Д.И.Менделеева»

Л.А.Конопелько

'"Старший научный сотрудник

ФГУП «ВНИИМ им.Д.И.Менделеева»

М.А.Мешалкин

Санкт-Петербург

2016 г

Введение

Настоящая методика распространяется на анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW» изготовленные ООО «НПО «СПЕКТРОН», г. Санкт-Петербург.

Анализаторы подлежат первичной (до ввода в эксплуатацию и после ремонта) и периодической поверке в процессе эксплуатации.

Интервал между поверками - 2 года.

1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - операции поверки

2 Средства поверки

• 2.1   Стандартные образцы массовой доли серы в минеральном масле: ГСО 9513-2010 (СН-0.0003-НС), ГСО 9405-2009 (СН-0.030-НС), ГСО 9407-2009 (СН-О.ЮО-НС), ГСО 9416-2009 (СН-5,000-НС).

• 2.2   Стандартные образцы содержания металлов в нефтепродуктах ГСО 10066-2012 (СО СМН-ПА): СО СМН-ПА (Мп, Fe, Pb)-2, СО СМН-ПА (Мп, Fe, Pb)-50.

Метрологические характеристики СО приведены в таблице 2.

Таблица 2- метрологические характеристики СО

Разрешается применение других стандартных образцов утвержденного типа, допущенных к применению в Российской Федерации или внесенных в Реестр межгосударственных стандартных образцов (МСО) в установленном порядке и обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Условия поверки и подготовка к ней

3.1 При проведении поверки должны соблюдаться следующие условия:

Таблица 3

• 3.2   Установка и подготовка анализатора к поверке, включение соединительных устройств, заземление, выполнение операций при проведении контрольных измерений осуществляется в соответствии с эксплуатационной документацией.

• 3.3   Если анализатор используется потребителем в режиме измерения не всех 4-х указанных элементов, то при периодической поверке при письменном обращении заявителя допускается определение метрологических характеристик по ограниченному количеству определяемых элементов с обязательным указанием об этом в свидетельстве о поверке согласно приказу Минпромторга России № 1815 от 02.07.2015 г.

• 4    Требования безопасности

  • 4.1   Требования безопасности должны соответствовать рекомендациям, изложенным в эксплуатационных документах на анализатор.

  • 4.2  Должны соблюдаться «Правила технической эксплуатации электроустановок потребителей», утвержденные Минэнерго 13.01.2003 г.

• 5    Требования к квалификации поверителей

К проведению измерений по поверке допускаются лица:

• - имеющие опыт работы с анализаторами элементного состава;

• - изучившие эксплуатационную документацию на анализатор

СПЕКТРОСКАН MSW и настоящую методику;

• - обученные в соответствии с ССБТ по ГОСТ 12.0.004-90.

• - имеющие удостоверение поверителя.

• 6 Проведение поверки

  • 6.1   Внешний осмотр

При внешнем осмотре должно быть установлено соответствие

анализатора следующим требованиям:

• - наличие эксплуатационной документации;

• - соответствие комплектности прибора паспорту;

• - отсутствие механических повреждений и дефектов покрытия;

• - целостность показывающих приборов;

• - надписи и обозначения на приборе должны быть чёткими;

• 6.2   Опробование

При опробовании должны быть выполнены следующие операции:

• - включить питание прибора от сети переменного тока;

• - подать высокое напряжение на рентгеновскую трубку, повернув ключ на задней панели;

• - осуществить прогрев прибора не менее 1 часа;

Анализатор считается прошедшим опробование, если после выполнения

указанных процедур на экране появляется информация, показанная на рис.1.

СПЕКТРОСКАН MSW с/Н 12001

Тт=35 T6=32(Fl-BMnj

Рисунок 1 - Вид экрана при положительном результате опробования

Для перехода в следующее диалоговое окно нажать кнопку «Enter».

• 6.3   Проверка соответствия ПО

  • 6.3.1 Проверка соответствия встроенного ПО

Информация о серийном номере прибора и версии управляющей

программы появляется после загрузки встроенного программного обеспечения,

при включении анализатора.

Рисунок 2 - Окно с версией ПО

Диалоговое окно с версией встроенного ПО можно также посмотреть, если нажать кнопку «Esc», в диалоговом окне, отображающем состояние прибора (Рисунок 1).

Версия ПО должна быть 5.00 и выше.

6.3.2. Проверка соответствия автономного ПО

Для того чтобы выполнить идентификацию программного обеспечения «Количественный анализ», необходимо запустить программную оболочку «Спектр-Квант 6.0» и выбрать из пункта меню «Справка» команду «О программе».

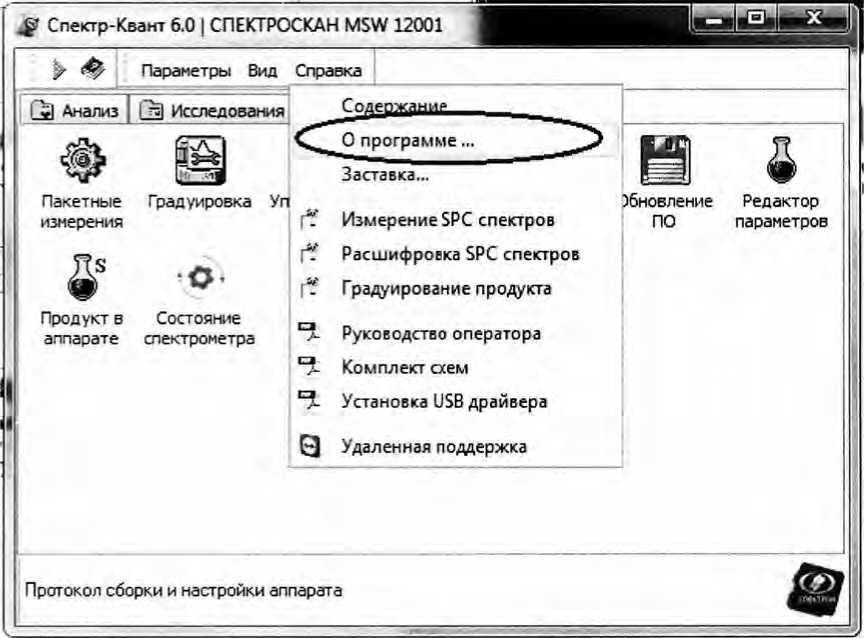

Рисунок 3 - Окно оболочки «Спектр-Квант 6.0»

При выборе этой команды на экране появится окно, показанное на Рис.4

Программное обеспечение Спектр-Квант 6.0

СПЕКТРОСКАН MSW 12001

Рисунок 4 - Окно «О программе»

Необходимо убедиться, что версия программы «Количественный анализ» соответствует указанной в таблице 4 и подтверждена электронной подписью SPECTRON NPO LTD.

Таблица 4

• 6.4 Определение метрологических характеристик

  • 6.4.1 Определение абсолютной погрешности анализатора и повторяемости результатов единичных измерений проводится в диапазоне измерений массовой доли серы, железа, марганца и свинца с использованием стандартных образцов согласно таблице 2. При использовании стандартных образцов других типов, их аттестованные значения должны быть максимально близкими к указанным в перечисленных СО.

  • 6.4.2 В соответствии с руководством по эксплуатации проводят по 2 измерения содержания серы, свинца, железа и марганца в каждом стандартном образце (С1, С2), всякий раз заново заполняя кювету. По окончании измерений результаты каждого измерения: среднее арифметическое значение массовой доли каждого элемента в каждом стандартном образце и разница между значениями массовой доли элемента для двух параллельных измерений появляются на экране анализатора.

  • 6.4.3 Результаты определения метрологических характеристик признаются положительными, если:

• -    разница между значением массовой доли каждого элемента для двух параллельных измерений в каждом СО, не превышает предела повторяемости результатов единичных измерений, указанного в таблице 5;

• -    разница между аттестованным значением СО и средним арифметическим значением массовой доли каждого элемента в каждом стандартном образце, не превышают предела абсолютной допускаемой погрешности, указанного в таблице 5.

Таблица 5

• 7 Оформление результатов поверки

  • 7.1   При проведении поверки анализатора СПЕКТРОСКАН MSW, составляется протокол поверки. Рекомендуемая форма протокола приведена в приложении Б.

  • 7.2  Анализатор, удовлетворяющий требованиям настоящей методики, признается пригодным. Положительные результаты оформляются свидетельством о его поверке.

  • 7.3   На анализатор, признанный не годным к эксплуатации, выписывается свидетельство о непригодности с указанием причин.

ПРОТОКОЛ ПОВЕРКИ

Анализатор рентгеновский флуоресцентный волнодисперсионный

«СПЕКТРОСКАН MSW»

Заводской номер____________________

Дата выпуска_______________________

Дата поверки________________________

Поверка проведена по методике поверки «МП-242-2040-2016. Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН MSW» Методика поверки»

УСЛОВИЯ ПОВЕРКИ

температура окружающего воздуха, °C________________

колебания температуры за время поверки, °C_____________

относительная влажность окружающего воздуха, %_________

РЕЗУЛЬТАТЫ ОПРОБОВАНИЯ

РЕЗУЛЬТАТ ПРОВЕРКИ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ПОВЕРКИ

Анализатор зав номер_______признан годным и допущен к эксплуатации.

Поверку произвёл_________________________________

"____"___________201_ г.
