Методика поверки «АНАЛИЗАТОР ВИБРАЦИИ «Vibro Vision - 2»» (МП 4277-010-12025123-2016)

УТВЕРЖДАЮ

УТВЕРЖДАЮ

Заместитель директора по производственной метрологии ФГУП «RnWMMC»

Директор

ООО ПВФ «Вибро-Центр»

Методика проверки

4277-010-12025123-2016 МП г. Пермь

2016

Настоящая методика проверки распространяется на анализаторы вибрации «Vibro Vision-2» (далее по тексту - анализатор).

Интервал между поверками 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции, проводимые при поверке

• 1.2 Допускается проводить поверку для тех диапазонов измерения и характеристик вибрации, которые требуются при эксплуатации.

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства, указанные в таблице 2. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Таблица 2 - Применяемые средства измерений

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3.1 К поверке допускаются лица, аттестованные по месту работы в соответствии с правилами ПР 50.2.012-94, прошедшие обучение и имеющие свидетельство (удостоверение) и аттестат поверителя.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования безопасности:

• - при обслуживании, испытаниях анализатора следует соблюдать «Правила

устройства электроустановок», «Правила технической эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором;

• - к работе с аппаратурой должны допускаться лица не моложе 18 лет, прошедшие

инструктаж и обучение безопасным методам труда, проверку знаний правил безопасности труда и пожарной безопасности;

• - лица, допущенные к работе, должны проходить ежегодную проверку знаний по

технике безопасности.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от +15 до +25 °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

Подготовка к проверке анализатора и контрольной аппаратуры должна соответствовать требованиям эксплуатационной документации на них.

6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 6.1 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 6.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на анализатор и входящих в комплект компонентов.

7 ПОРЯДОК ПРОВЕДЕНИЯ ПОВЕРКИ

• 7.1 Внешний осмотр. При проведении внешнего осмотра должно быть установлено соответствие поверяемого анализатора следующим требованиям:

• - анализатор должен быть укомплектован в соответствии с листом комплектации;

• - должны отсутствовать дефекты и повреждения, влияющие на работу анализатора или ухудшающие внешний вид.

• 7.2 Опробование. Производится согласно паспорту на анализатор.

При опробовании анализатора необходимо произвести следующие операции:

• - включив анализатор, убедиться в функционировании экрана - на нем должна появиться информация об измеряемых значениях и об остаточном заряде внутренней аккумуляторной батареи анализатора;

• - для проверки работоспособности встроенного акселерометра анализатора необходимо установить анализатор на вибрационную установку. Включив установку, плавно повышать в рабочем диапазоне частот уровень вибрации в диапазоне от 1 до 100 мм/с для виброскорости, от 15 до 500 мкм для виброперемещения и от 1 до 80 м/с" для виброускорения. Убедиться в соответствии паспортных параметров анализатора измеренным на установке, что является критерием исправности анализатора;

для проверки работоспособности анализатора с внешним датчиком необходимо установить внешний датчик на вибрационную установку. Включив установку, плавно повышать в рабочем диапазоне частот уровень вибрации в диапазоне от 1 до 100 мм/с для виброскорости, от 15 до 500 мкм для виброперемещения и от 1 до 80 м/с² для виброускорения. Убедиться в соответствии паспортных параметров внешнего датчика измеренным на установке, что является критерием исправности анализатора.

-       для проверки программного обеспечения включить анализатор и

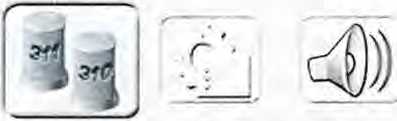

при помощи кнопок «Т», «|», «*—» и «—»» выберите пункт меню «Настройки прибора» и нажмите кнопку «Ent». На дисплее (справа внизу) появляется номер версии встроенного ПО «Версия: хх», как указано ниже:

Настройки прибора       12:13:00     '

Vibro Vision-2

_♦__        Версия: 3.38

Питание: 60/.       Свободно: 100/

Результаты поверки считаются положительными, если версия встроенного ПО не ниже 3.14.

На этом проверка правильности функционирования анализатора (опробование) закончена.

• 7.3 Определение основной относительной погрешности

  • 7.3.1 Определение основной относительной погрешности канала измерения виброперемещения.

На вибрационной установке задаются колебания с частотой 79,6 Гц и при значениях виброперемещения (размах) от 15 до 500 мкм. Рекомендуемые значения должны выбираться из ряда: 15; 20; 50; 100; 200; 300 и 500 мкм.

Значение основной относительной погрешности канала измерения виброперемещения определяют по формуле:

(1)

где: S - размах виброперемещения, задаваемого вибрационной установкой, мкм;

S; - размах виброперемещения, который определяется по показанию на экране анализатора, мкм.

Полученные значения относительной погрешности не должны превышать:

• - в диапазоне измерения от 15 до 50 мкм включ. -       ±10 %;

• - в диапазоне измерения св. 50 мкм             -       ±5 %

• 7.3.2 Определение основной относительной погрешности канала измерения виброскорости проводится на частоте 79,6 Гц и при значениях СКЗ от 1 до 100 мм/с. Рекомендуемые значения должны выбираться из ряда: 1; 5; 10; 20; 40; 60 и 100 мм/с. Значение

  основной формуле:

  относительной погрешности канала измерения виброскорости определяют по V-V                                (2) 8= 1 -100, V

где V - значение виброскорости, задаваемое на вибрационной установке, мм/с;

Vj - значение виброскорости, определяемое по показанию на экране анализатора, мм/с.

Полученные значения не должны превышать:

• - в диапазоне измерения от 1 до 5 мм/с включ.   —       ±10 %;

• - в диапазоне измерения св. 5 мм/с              -       ±5 %.

• 7.3.3 Определение основной относительной погрешности канала измерения виброускорения проводят на частоте 79,6 Гц и при пиковом значении виброускорения от 1 до 80 м/с². Рекомендуемые значения должны выбираться из ряда: 1; 5; 10; 20; 40; 60 и 80 м/с².

Значения основной относительной погрешности определяют по формуле:

5=—--100 ,

А

где А - значения виброускорения, задаваемые на вибрационной установке, м/с²;

Aj - значения виброускорения, определяемые по показанию на экране анализатора, м/с².

Полученные значения не должны превышать:

• - в диапазоне измерения от 1 до 5 м/с² включ.    -       ±10 %;

• - в диапазоне измерения св. 5 м/с²               -       ±5 %.

Результаты заносят в таблицу протокола поверки анализатора вибрации (рекомендуемая форма протокола приведена в приложении А).

7.4 Определение неравномерности амплитудно-частотной характеристики (АЧХ) анализатора

Определение неравномерности АЧХ проводят следующим образом: устанавливают частоту 79,6 Гц, изменением величины входного сигнала добиваются получения на экране значения амплитуды равного 10 м/с* для виброускорения, 10 мм/с для виброскорости, 100 мкм для виброперемещения. Затем, сохраняя установленный уровень вибрации, изменяют частоту в соответствии с таблицей 3 и определяют показания по амплитуде временного сигнала на

экране анализатора.

Результаты заносят в таблицу протокола поверки (рекомендуемая форма протокола приведена в приложении А).

Значения неравномерности вычисляют по формуле:

■100,

где D, - значение характеристики вибрации, определяемое по показанию на экране анализатора, на i-ой частоте (м/с*; мм/с или мкм);

De - значение характеристики вибрации, полученное по показанию на экране анализатора на базовой частоте 79,6 Гц.

Полученные значения неравномерности АЧХ не должны превышать, указанных в таблице 3.

Таблица 3

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 На анализаторы вибрации «Vibro Vision - 2», признанные годными при поверке, выдают свидетельство о поверке по установленной форме.

• 8.2  Анализаторы вибрации «Vibro Vision - 2», не удовлетворяющие требованиям настоящей методики, к применению не допускают и выдают извещение о непригодности с указанием причин по установленной форме.

• 8.3  Запрещается выпуск в обращение и применение анализатора, прошедшего проверку работоспособности с отрицательным результатом. При этом в обязательном порядке выдается извещение о непригодности анализатора к применению с записью причины, по которой он не соответствует.



  А.Е. Рачковский

  А.Г. Волченко

  Ю.С. Дикарева

Начальник отдела 204

ФГУП «ВНИИМС»

Начальник лаборатории 204/3

ФГУП «ВНИИМС»

Испытатель

Приложение А

Протокол поверки анализатора вибрации «Vibro Vision - 2»

Дата поверки________________________

Условия поверки:

Температура окружающего воздуха_____________°C

Относительная влажность_____________________%

Атмосферное давление______________________мм рт. ст.

Средства поверки:

Нормативный документ на поверку:__________________________________________________

Порядковый номер анализатора______________Год выпуска_______________________

Тип и заводской номер датчика:_________________________________________________________

• 1 Внешний осмотр ____

годен, не годен

• 2 Опробование____________________________________________________________

годен, не годен

• 3 Подтверждение соответствия программного обеспечения_______ _________________

версия ПО

Датчик внутренний

3 Определение основной относительной погрешности измерения виброперемещения, виброускорения и виброскорости

4 Определение неравномерности амплитудно-частотной характеристики измерения виброперемещения, виброускорения и виброскорости

Датчик внешний

5 Определение основной относительной погрешности измерения виброперемещения, виброускорения и виброскорости

6 Определение неравномерности амплитудно-частотной характеристики измерения виброперемещения, виброускорения и виброскорости

Заключение:

По результатам проведенной поверки анализатор «Vibro Vision - 2» зав. № ________

соответствует (не соответствует) метрологическим характеристикам.

Поверитель:____________________________I________________________________/
