Методика поверки «ГСОЕИ. Измерители волнового сопротивления (импеданса) CITS880S» (Код не указан!)

СОГЛАСОВАНО

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

МЕТОДИКА ПОВЕРКИ р.п. Менделеево

20 г.

Содержание

• 1  Вводная часть

• 2  Операции поверки

• 3  Средства поверки

• 4  Требования к квалификации поверителей

• 5  Требования безопасности

• 6  Условия поверки

• 7  Подготовка к проведению поверки

• 8  Проведение поверки

  • 8.1  Внешний осмотр

  • 8.2  Опробование

  • 8.3  Определение относительности погрешности измерений КСВН

  • 8.4  Определение времени нарастания фронта зондирующего сигнала

  • 8.5  Определение шума зондирующего сигнала

  • 8.6 Определение временной задержки между импульсами в дифференци-

альном режиме

• 9  Оформление результатов поверки

1 ВВОДНАЯ ЧАСТЬ

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок измерителей волнового сопротивления (импеданса) CITS880s (далее - измерители CITS880s). изготавливаемых фирмой Polar Instruments ltd.. Великобритания.

• 1.2 Первичной поверке подлежат измерители CITS880s до ввода в эксплуатацию и после ремонта.

Периодической поверке подлежат измерители CITS880s. находящиеся в эксплуатации и на хранении.

• 1.3 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки измерителей CITS880s должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки измерителей CITS880s

• 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки измерителей CITS880s должны быть применены средства измерений. указанные в таблице 2.

Таблица 2

• 3.2 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик измерителей CITS880s с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 Поверка должна осуществляться лицами со средним или высшим техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Измеритель волнового сопротивления (импеданса) CITS880s. Руководство пользователя» (далее - CITS880s РП).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на измерители CITS880s и средства поверки.

• 5.2 Средства поверки должны быть надежно заземлены в соответствии с эксплуатационной документацией.

• 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ

6.1 Поверку измерителей CITS880s проводить в следующих условиях:

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 7.1 Перед проведением поверки необходимо провести подготовительные работы, оговоренные в руководствах по эксплуатации на измерители CITS880s и на применяемые средства поверки.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1 Внешний осмотр

  • 8.1.1 Внешний осмотр измерителя CITS880s проводить визуально без вскрытия. При этом необходимо проверить:

• - комплектность согласно эксплуатационной документации;

• - отсутствие видимых механических повреждений корпуса, передней и задней панелей, соединительных элементов, влияющих на работу измерителя CITS880s;

• - чистоту и исправность разъемов;

• - состояние соединительных кабелей, входящих в комплект поставки;

• - исправность органов управления блока измерительного (далее - БИ) измерителя CITS880s.

• 8.1.2 Результат внешнего осмотра считать положительным, если:

• - комплектность соответствуют паспорту;

• - разъемы целы и чисты;

• - соединительные кабели, входящие в комплект поставки, не имеют механических повреждений;

• - отсутствуют видимые механические повреждения корпуса БИ, контактирующих головок, соединительных элементов, влияющих на работу измерителя CITS880s;

• - органы управления БИ исправны.

В противном случае измеритель CITS880s бракуется. Поверка далее не выполняется.

• 8.2 Опробование

  • 8.2.1 Включить управляющий компьютер. Дождаться запуска операционной системы Windows на управляющем компьютере.

  • 8.2.2 Установить на БИ тумблер СЕТЬ «О I» в положения «О» - отключено. Подсоединить кабель сетевого питания к разъему «230 V» БИ. Подключить кабель сетевого питания к сети (230 В, 50 Гц). Соединить разъемы USB на БИ и на управляющем компьютере между собой кабелем USB. Установить на задней панели БИ тумблер СЕТЬ « О I » в положения «I» - включено.

  • 8.2.3 Запустить приложения через ярлык       на рабочем столе, либо через путь

«Пуск-Все nporpaMMW-CITS880s».

• 8.2.4 В программе создать новый файл измерений, нажав на кнопку Д. Поля формы оставить незаполненными. В панели редактирования тестового задания установить следующие значения: в области “Impedance”-“50.00”; “Horizontal”: “Units”-“Millimeters”, “Probe length”-“0”, “Test From” - “-75”, “Test To” - “0”;; в области “Tolerance” установить параметр “Plus” “ 10.00%”; в области “Probe & Channel Select”: выбрать флажок “Single-Ended Test” и в выпадающем списке выбрать “Ch 1 ”. Нажать “Ок”.

• 8.2.5 Подключить к первому порту БИ коаксиальный кабель из состава измерителя

CITS880s. Запустить измерение нажав на кнопку и. Контролировать появление на экране управляющего ПК изображение характеристики импеданса, представленного на рисунке 1.

• 8.2.6 По окончанию запуска ПО открыть меню описания программы, запустив пункт верхнего меню «Help»-«About CITS...». Контролировать появление на экране управляющего компьютера панели свойств приложения, приведенного на рисунке 2.

  Пе      Cut**.;         V*» Wha




  Рисунок 1

L-'-^JCtrfce~] ок

(• Sottwae        C Hardware        t~ Licence Info

^C’ C \Program Files |x86|\Polar\ClTS88D:M>:880-.exe

Ma 72019

VI 9 03 00.00 [15.121

Hardware

Type   OT$880s

Sn     18330

Rev    Fw-200. Hw-008. BSn-9360

T emp   224C

Cal Due T uesday. July 07.2020

Uptime 0024 (hh mm|

Relay Sn 18330

Рисунок 2

• 8.2.7 Результаты опробования считать положительными, если:

• - после включения питания горит индикатор POWER подключения сетевого питающего напряжения на передней панели корпуса БИ;

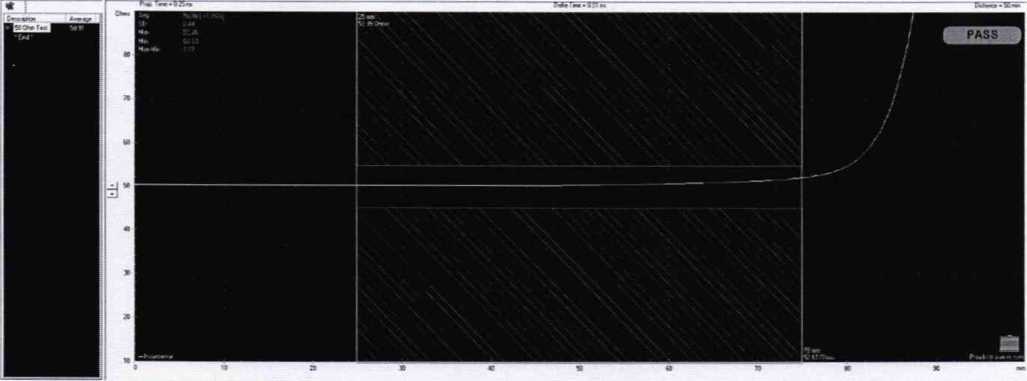

• - линия результата измерения находится в пределах, обозначенных на диаграмме прямоугольными границами.

• - в панели свойств программы номер версии 19.03.00.00 или выше, номер в строчке Sn ХХХХХ совпадает с номером устройства на задней панели БИ.

В противном случае измеритель CITS880s бракуется. Поверка далее не выполняется.

8.3 Определение относительности погрешности измерений КСВН

• 8.3.1 Определение относительной погрешности измерений КСВН проводить с использованием набора мер КСВН и полного сопротивления 1-го разряда ЭК9-140 и переходника 3,5мм(0 - Ntype(f).

• 8.3.2 В программе создать новый файл, нажав на кнопку 0. В поля формы описания платы ввести: название организации заказчика, измерение импеданса, наименование набора мер, номер свидетельства о поверке набора мер.

• 8.3.3 Открыть панель редактирования тестового задания. Установить следующие значения полей в области “Impedance” - “50.00”; “Horizontal”: “Units” - “Millimeters”, “Probe length” -“0”, “Test From” - “75”, “Test To” - “575”; ; в области “Tolerance” установить параметр “Plus” “5.00%”; в области “Probe & Channel Select”: выбрать флажок “Single-Ended Test” и в выпадающем списке выбрать “Chi”. Нажать “Ок”.




А1 - измеритель CITS-880s; А2 - переход тип III, розетка - 3,5 мм, розетка; АЗ - нагрузка 99-159; А4 - нагрузка 99-142; А5 - нагрузка 99-143; А6 - нагрузка 99-144 ; А7 - персональный компьютер; 1 - кабель из состава поверяемого измерителя CITS880s

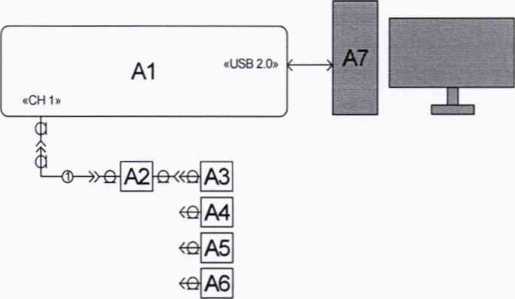

Рисунок 3

• 8.3.4 Собрать тестовую схему в соответствии с рисунком 3, используя для подключения порт 1 на БИ и меру 99-159.

• 8.3.5 Установить маркер на значении 575 мм. Провести 10 тестов, запуская тест виртуаль-ной клавишей в программе CITS880s “. Записать получившиеся значения по установленному маркеру.

• 8.3.6 Рассчитать среднее арифметическое значение КСВН К_т и относительную погрешность измерения <5 по формулам (1) и (2):

, (1)

5 = (£-1)х100% ,            (2)

где К - величина модуля КСВН меры для частоты 2 ГГц, a i принимает значение «-1» для значений Z_n меньше 50 Ом, и «+1» для значений Z_n меры больше 50 Ом.

• 8.3.7 Повторить операции пунктов 5.4.4 - 5.4.6 для мер Э9-142, Э9-143 и Э9-144, установив согласно п. 8.3.3 в области “Impedance” соответственно “70.00”, “25.00” и “100.00”.

• 8.3.8 Повторить операции пунктов 8.3.3 - 8.3.7 для портов 2, 3 и 4 на БИ, установив согласно п. 8.3.3 в области “Probe & Channel Select” соответственно “Ch2”, “СЬЗ” и “Ch4”.

• 8.3.9 Результаты поверки считать положительными, если значения относительной погрешности измерений КСВН находятся в пределах: ±1 % для меры 99-159; ±1,25 % для меры 99-142; ±1,5 % для мер 99-143 и 99-144. В противном случае измеритель CITS880s бракуется. Поверка далее не выполняется.

• 8.4 Определение времени нарастания фронта зондирующего сигнала

• 8.4.1 Определение времени нарастания фронта зондирующего сигнала проводить с использованием осциллографа цифрового запоминающего WaveMaster 820Zi-A. Приборы должны использоваться после прогрева в течение времени, указанного в их эксплуатационной документации.

• 8.4.2 Собрать тестовую схему в соответствии с рисунком 4.



А1 - измеритель CITS-880s; А2 - персональный компьютер; АЗ - осциллограф Wave-Master 820Zi-A; А4, А5, А6, А7 - адаптеры LPA-K-A из состава осциллографа WaveMaster 820Zi-A; 1,2, 3 и 4 - кабели из состава поверяемого измерителя CITS880s

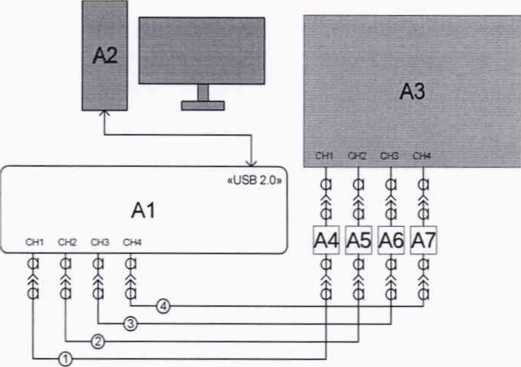

Рисунок 4

• 8.4.3 В программе создать новый файл, нажав на кнопку —1 В поля формы описания платы ввести: название организации заказчика, измерение импеданса, наименование набора мер, номер свидетельства о поверке набора мер.

• 8.4.4 Открыть панель редактирования тестового задания. Установить следующие значения полей в области “Impedance” - “50.00”, “Horizontal”: “Units” - “Millimeters”, “Probe length” -“0”, “Test From” - “75”, “Test To” - “575”; в области “Tolerance” установить параметр “Plus” “5.00%”, в области “Probe & Channel Select” : выбрать флажок “Single-Ended Test” и в выпадающем списке выбрать “СЫ”. Нажать “Ок”.

• 8.4.5 На осциллографе установить активным канал 1, вертикальное разрешение - 0,2 В на клетку, горизонтальное разрешение - 50 пс на клетку, установить Trigger Туре - DC, источник Channel 1, Trigger Level - 200 мВ.

• 8.4.6 Установить на осциллографе режим измерения “Single”. Запустить тест виртуальной

клавишей в программе CITS880s.exe ». На осциллографе оценить значение времени нарастания сигнала trise, выполнив на нем стандартное измерение Rise Time . Записать значение.

• 8.4.7 Провести 10 замеров, выполняя операции пункта 8.4.6. Рассчитать среднее арифметическое значение для trise.

• 8.4.8 Повторить операции пунктов 8.4.4-8.4.7 для портов 2, 3 и 4, изменив соответственно значения по п. 8.4.4 “СЫ” на “Ch2”,“Ch3” и “Ch4” и по п. 8.4.5 Channel 1 на Channel 2, Channel 3 и Channel 4.

• 8.4.9 Результаты поверки считать положительными, если среднее арифметическое значение trise для каждого канала составляет не более 200 пс. В противном случае измеритель CITS880s бракуется. Поверка далее не выполняется.

• 8.5 Определение шума зондирующего сигнала

• 8.5.1 Определение шума зондирующего сигнала проводить с использованием осциллографа цифрового запоминающего WaveMaster 820Zi-A.

• 8.5.2 Собрать тестовую схему в соответствии с рисунком 4.

• 8.5.3 В программе создать новый файл, нажав на кнопку U. В поля формы описания платы ввести: название организации заказчика, измерение импеданса, наименование набора мер, номер свидетельства о поверке набора мер.

• 8.5.4 Открыть панель редактирования тестового задания. Установить следующие значения полей в области “Impedance” - “50.00”, “Horizontal”: “Units” - “Millimeters”, “Probe length” -“0”, “Test From” - “75”, “Test To” - “575”; в области “Tolerance” установить параметр “Plus” “5.00%”, в области “Probe & Channel Select” : выбрать флажок “Single-Ended Test” и в выпадающем списке выбрать “СЫ”. Нажать “Ок”.

• 8.5.5 На осциллографе установить активным канал 1, вертикальное разрешение - 0,1 В на клетку, горизонтальное разрешение - 200 пс на клетку, установить Trigger Туре - DC, источник Channel 1, Trigger Level - 200 мВ.

• 8.5.6 Установить на осциллографе режим измерения “Single”. Запустить тест виртуальной клавишей в программе CITS880s.exe Ви. На осциллографе оценить значение среднего квадратического отклонения ovh, выполнив на осциллографе стандартное измерение Std Dev для области высокого уровня сигнала. Записать значение.

• 8.5.7 Провести 10 замеров операции пункта 8.5.6. Рассчитать среднее квадратическое отклонение для ovh по формуле (3):



(3)

• 8.5.8 Повторить операции пунктов 8.5.4-8.5.7 для портов 2, 3 и 4, изменив соответственно значения по п. 8.5.4 “Chi” на “Ch2”,“Ch3” и “Ch4” и по п. 8.5.5 Channel 1 на Channel 2, Channel 3 и Channel 4.

• 8.5.9 Результаты поверки считать положительными, если значения с для каждого канала составляет не более 1,5 мВ. В противном случае измеритель CITS880s бракуется. Поверка далее не выполняется.

8.6 Определение временной задержки между импульсами в дифференциальном режиме

• 8.6.1 Определение временной задержки между импульсами в дифференциальном режиме проводить с использованием осциллографа цифрового запоминающего WaveMaster 820Zi-A.

• 8.6.2 Собрать тестовую схему в соответствии с рисунком 3.

• 8.6.3 В программе создать новый файл, нажав на кнопку —1 В поля формы описания платы ввести: название организации заказчика, измерение импеданса, наименование набора мер, номер свидетельства о поверке набора мер.

• 8.6.4 Открыть панель редактирования тестового задания. Установить следующие значения полей в области “Impedance” - “100.00”, “Horizontal”: “Units” - “Millimeters”, “Probe length” - “0”, “Test From” - “75”, “Test To” - “575”; в области “Tolerance” установить параметр “Plus” “5.00%”, в области “Probe & Channel Select” : выбрать флажок “Differential Test” и в выпадающем списке выбрать “Chi & Ch2”. Нажать “Ok”.

• 8.6.5 На осциллографе установить активными каналы 1 и 2, вертикальное разрешение - 0,1 В на клетку, вертикальное смещение 250 мВ, горизонтальное разрешение - 500 пс на клетку, установить Trigger Туре - DC, источник Channel 2, Trigger Level - 200 мВ.

• 8.6.6 Установить на осциллографе режим измерения “Single”. Запустить тест виртуальной

клавишей в программе CITS880s.exe На осциллографе оценить значение временной задержки At между точкой 200 мВ на фронте сигнала 1 -го канала и точкой 200 мВ на фронте сигнала второго канала. Записать значение.

• 8.6.7 Провести 10 замеров выполняя операции пункта 8.6.6. Рассчитать среднее арифметическое значение для At.

• 8.6.8 Повторить операции пунктов 8.6.4-8.6.7 для портов 3 и 4, изменив соответственно значения по п. 8.6.4 “Chi & Ch2” на “Ch3 & Ch4” и по п. 8.6.5 установить активными каналы 3 и 4 и сменить источник Channel 2 на Channel 4.

• 8.6.9 Результаты поверки считать положительными, если значения At для каждой пары каналов составляет не более 30 пс. В противном случае измеритель CITS880s бракуется. Поверка далее не выполняется.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

9.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

Ведущий инженер НИО-1 ФГУП «ВНИИФТРИ»

А.С. Боровков
