Машины координатно-измерительные мобильные Кгеоп Асе, Kreon Baces

фирмы Kreon Technologies, Франция

МЕТОДИКА ПОВЕРКИ

МП 203-8-2016

г. Москва, 2016

Настоящая методика поверки распространяется на машины координатноизмерительные мобильные Кгеоп Асе, Kreon Baces (далее - машины), выпускаемые по технической документации фирмы Kreon Technologies. Франция, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
  • 1.1. При проведении поверки машин должны быть выполнены операции и применены средства поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Средства поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

5.1.

Визуально

да

да

2. Опробование

5.2.

Визуально

да

да

3. Идентификация программного обеспечения машин

5.3.

да

да

4. Определение абсолютной погрешности измерений координат точки контактным методом

5.4.

Сфера диаметром 25,4 мм без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (Per. № 6459316), приспособление для крепления сферы

да

да

5. Определение абсолютной объемной погрешности машины контактным методом

5.5.

Мера с шарообразными элементами из комплекта мер для поверки установок координатно-измерительных Carl Zeiss (Per. №65106-16)

да

да

6. Определение абсолютной объемной погрешности машины бесконтактным методом (при наличии сканера)

5.6.

Мера с шарообразными элементами из комплекта мер для поверки установок координатно-измерительных Carl Zeiss (Per. № 65106-16)

да

да

Допускается применять аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 2.1. При подготовке к проведению поверки следует соблюдать правила пожарной безопасности, установленные для работы с легковоспламеняющимися жидкостями, к которым относится бензин, используемый для промывки.

  • 2.2. Бензин хранят в металлической посуде, плотно закрытой металлической крышкой, в количестве не более однодневной нормы, требуемой для промывки.

  • 2.3. Промывку производят в резиновых технических перчатках типа II по ГОСТ 20010-93.

3. УСЛОВИЯ ПОВЕРКИ
  • 3.1. Поверку машин следует проводить при следующих условиях:

  • - температура воздуха (для машин и лазерных сканеров)         (20,0 ± 2,5)

  • - относительная влажность окружающего воздуха, %        не более 95 без конденсата

Машина и средства поверки должны быть установлены на специальных основаниях, не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

4. ПОДГОТОВКА К ПОВЕРКЕ
  • 4.1. Машину и средства поверки выдержать не менее 2 часов в помещении, где проходит поверка.

  • 4.2. Машину привести в рабочее состояние в соответствии с ее эксплуатационной документацией.

5. ПРОВЕДЕНИЕ ПОВЕРКИ 5.1. Внешний осмотр машины.
  • 5.1.1. При проведении внешнего осмотра по п.5.1, (далее нумерация согласно таблице 1) должно быть установлено:

  • - соответствие требованиям технической документации фирмы-изготовителя машины в части комплектности и маркировки;

  • - целостность кабелей связи и электрического питания;

  • - отсутствие на наружных поверхностях машины следов коррозии и механических повреждений, влияющих на эксплуатационные свойства прибора и ухудшающих его внешний вид.

  • 5.1.2. Машина считается прошедшей поверку в части внешнего осмотра, если она удовлетворяет всем вышеперечисленным требованиям.

5.2. Опробование машины.
  • 5.2.1. При опробовании проверяется:

  • - отсутствие качания и смещений неподвижно-соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных узлов и режимов.

  • 5.2.2. Машина считается прошедшей поверку в части опробования, если она удовлетворяет всем вышеперечисленным требованиям.

5.3. Идентификация программного обеспечения (ПО) машины.
  • 5.3.1. Идентификацию ПО машин координатно-измерительных мобильных Асе, Baces проводят по следующей методике:

  • - произвести запуск ПО;

  • - проверить наименование программного обеспечения и его версию.

  • 5.3.2. Машина считается прошедшей поверку в части программного обеспечения, если его ПО для контактных измерений - КтеопАпп WIZARD, версия - 4.x, ПО для контактных измерений и лазерного сканирования (при наличии сканера) - КтеопАпп Poligonia, версия - 3.x

5.4. Определение абсолютной погрешности измерений координат тонки контактным методом.
  • 5.4.1. Абсолютная погрешность измерений координат точки контактным методом определяется с помощью сферы, диаметром 25,4 мм без покрытия, путем определения координат центра сферы с предварительно определенными параметрами.

  • 5.4.2 Произвести измерения на 3-х различных расстояниях сферы относительно машины, как показано на рис. 1, и при 10 различных ориентациях машины относительно сферы.

  • 5.4.3. Сфера закрепляется на стойке на расстоянии 0-20% половины диапазона (радиуса) измерений от машины (рис. 1).

машина

0-20% половины диапазона измерений машины

20-80% половины диапазона измерений машины

80-100% половины диапазона измерений машины

калибровочная сфера

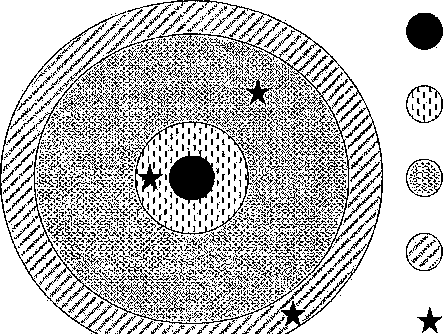

Рисунок 1 — Расположение калибровочной сферы на разном расстоянии относительно машины

5.4.4. Произвести измерения сферы в 9 точках (щуп вертикально), по которым рассчитываются координаты её центра. Одна точка - на полюсе, четыре точки должны быть расположены на диаметре сферы и четыре другие на площади между предыдущими точками (рис. 2).

5.4.6. Точки снимаются в 10 различных ориентациях машины относительно сферы, по 9 точек на ориентацию, при вертикальном положении щупа и повороте руки влево, а именно: локоть машины влево и вниз; локоть влево и вверх; локоть вверх; локоть вправо и вверх; локоть вправо и вниз; повернуть руку на 180° вокруг своей оси (рука

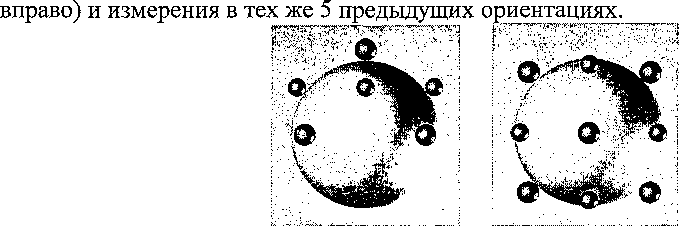

Рисунок 2 - Расположение измеряемых точек на сфере

  • 5.4.7. Затем сфера снимается, поочередно закрепляется на стойке на расстоянии 20-80% и 80-100% половины диапазона (радиуса) измерений от машины (рис. 1) и повторяются п.п. 5.4.5-5.4.6.

  • 5.4.8. За погрешность принимается максимальное отклонение полученных координат центра сферы от среднего арифметического значения по 10-ти значениям ориентации для каждого расстояния сферы от машины.

  • 5.4.9. Машина считается прошедшей поверку, если абсолютная погрешность измерений координат точки не превышает значений, указанных в таблицах 2-5.

Таблица 2 - Пределы допускаемой абсолютной погрешности измерений координат точки машин Кгеоп Асе

Модель машины

Предел измерений (диаметр), м

Пределы допускаемой абсолютной погрешности измерений координат точки, мм

АСЕ-7-20

2,0

±0,022

АСЕ-7-25

2,5

±0,027

АСЕ-7-30

3,0

±0,042

АСЕ-7-35

3,5

±0,054

АСЕ-7-40

4,0

±0,069

АСЕ-7-45

4,5

±0,092

АСЕ-6-20

2,0

±0,018

АСЕ-6-25

2,5

±0,023

АСЕ-6-30

3,0

±0,030

АСЕ-6-35

3,5

±0,039

АСЕ-6-40

4,0

±0,054

АСЕ-6-45

4,5

±0,075

Таблица 3 - Пределы допускаемой абсолютной погрешности измерений координат точки контактным методом машин Kreon Baces_________________________

Модель машины

Предел измерений (диаметр), м

Пределы допускаемой абсолютной погрешности измерений координат точки, мм

Baces 7-М100

2,60

±0,035

Baces 7-G100

3,20

±0,058

Baces 7-XG100

4,20

±0,084

Baces 7-XL100

4,60

±0,108

Baces 7-M200

2,60

±0,050

Baces 7-G200

3,20

±0,076

Baces 7-XG200

4,20

±0,112

Baces 7-XL200

4,60

±0,136

Baces 6- Ml00

2,60

±0,028

Baces 6- G100

3,20

±0,045

Baces 6- XG100

4,20

±0,070

Baces 6- XL 100

4,60

±0,092

Baces 6- M200

2,60

±0,040

Baces 6-G200

3,20

±0,068

Baces 6-XG200

4,20

±0,098

Baces 6-XL200

4,60

±0,120

5.5. Определение абсолютной погрешности измерений длины контактным методом.
  • 5.5.1. Абсолютная погрешность измерений длины контактным методом определяется при помощи меры с шарообразными элементами (Рис.З).

  • 5.5.2 Установить один конец меры в магнитную опору и в процессе поверки

ориентировать колено машины справа или слева относительно меры.

Рисунок 2 — Схема расположения сегментов машины а - основание; б - плечо; в - локоть; г - колено; д - запястье; е - кисть

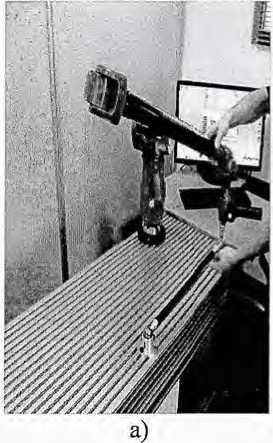

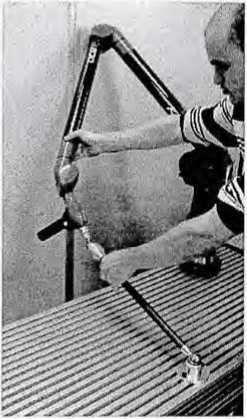

  • 5.5.3 Установить колено машины справа от меры (Рис. 3) и произвести измерение длины меры в каждом из следующих положений:

  • - установить меру в горизонтальное положение (Рис. За),

  • - повернуть меру справа налево по часовой стрелке в положение 36, одновременно вращая кисть машины по часовой стрелке;

-вернуть меру в первоначальное положение, повернув ее против часовой стрелки; -наклонить меру под углом 45° относительно стола (Рис. Зв);

-повернуть меру справа налево по часовой стрелке, одновременно поворачивая кисть машины в этом же направлении (рис Зг);

г)                     Д)

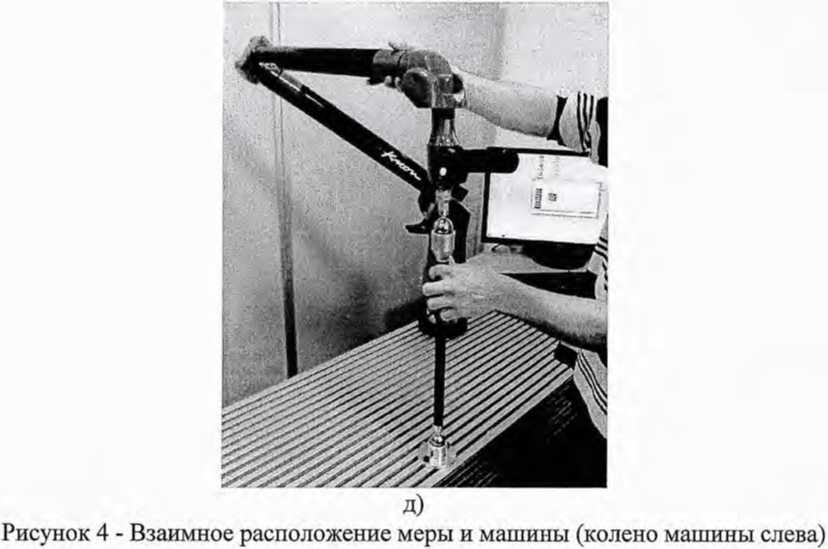

Рисунок 3 -Взаимное расположение меры и машины (колено машины справа).

-вернуть меру в положение в), поворачивая ее против часовой стрелки;

-установить меру в вертикальное положение (рис. Зд), производя небольшие вращения кисти машины.

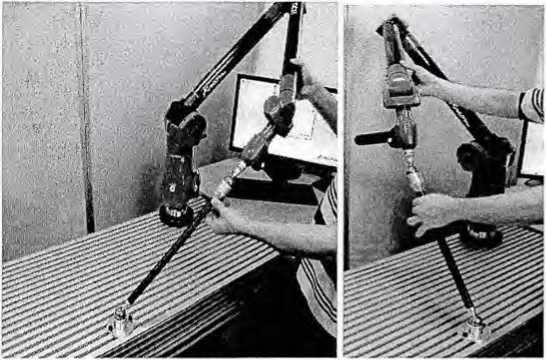

  • 5.5.4 Установить колено машины слева от меры (рис. 4) и произвести измерение длины меры в каждом из следующих положений:

  • - установить меру в горизонтальное положение (Рис.4а).

  • — повернуть меру справа налево по часовой стрелке в положение 46, одновременно вращая кисть машины по часовой стрелке;

-вернуть меру в первоначальное положение, повернув ее против часовой стрелки; -наклонить меру под углом 45° относительно стола (Рис. 4в);

-повернуть меру справа налево по часовой стрелке, одновременно поворачивая кисть машины в этом же направлении (рис 4г);

-вернуть меру в положение в), поворачивая ее против часовой стрелки;

-установить меру в вертикальное положение (рис. 4д), производя небольшие вращения кисти машины.

б)

в)                      г)

  • 5.5.5. Значение абсолютной погрешности измерений длины вычисляется по формуле:

= <изм~ А«м< ’

где А/, - абсолютная погрешность при i-ой ориентации;

Цизм ~ измеренная длина меры при i-ой ориентации;

1НОЛ1 - номинальная длина меры, указанная в её свидетельстве о поверке.

  • 5.5.5. Машина считается прошедшей поверку, если абсолютная объемная погрешность измерений длины контактным методом не превышает значений, указанных в таблицах 4, 5.

Таблица 4 - Пределы допускаемой абсолютной объемной погрешности измерений машины Кгеоп Асе контактным методом

Модель машины

Предел измерений (диаметр), м

Пределы допускаемой абсолютной погрешности измерений координат точки, мм

АСЕ-7-20

2,0

±0,032

АСЕ-7-25

2,5

±0,038

АСЕ-7-30

3,0

±0,057

АСЕ-7-35

3,5

±0,080

АСЕ-7-40

4,0

±0,099

АСЕ-7-45

4,5

±0,125

АСЕ-6-20

2,0

±0,026

АСЕ-6-25

2,5

±0,034

АСЕ-6-30

3,0

±0,043

АСЕ-6-35

3,5

±0,056

АСЕ-6-40

4,0

±0,067

АСЕ-6-45

4,5

±0,090

Таблица 5 - Пределы допускаемой абсолютной объемной погрешности измерений длины машины Kreon Baces контактным методом______________________

Модель машины

Предел измерений (диаметр), м

Пределы допускаемой абсолютной погрешности измерений координат точки, мм

Baces 7-М 100

2,60

±0,052

Baces 7-G100

3,20

±0,077

Baces 7-XG100

4,20

±0,110

Baces 7-XL100

4,60

±0,139

Baces 7-M200

2,60

±0,080

Baces 7-G200

3,20

±0,100

Baces 7-XG200

4,20

±0,230

Baces 7-XL200

4,60

±0,370

Baces 6- Ml00

2,60

±0,044

Baces 6- G100

3,20

±0,064

Baces 6- XG100

4,20

±0,083

Baces 6- XL 100

4,60

±0,120

Baces 6- M200

2,60

±0,065

Baces 6-G200

3,20

±0,095

Baces 6-XG200

4,20

±0,210

Baces 6-XL200

4,60

±0,350

5.6. Определение абсолютной объемной погрешности измерений длины бесконтактным методом (при наличии сканера).
  • 5.6.1. Абсолютную объемную погрешность измерений длины бесконтактным методом (с помощью сканера, сопряженного с машиной) определить с помощью меры с шарообразными элементами, располагая ее в трех позициях, показанных на рисунке 5. На мере закреплены

Позиция 1                    Позиция 2

Позиция 3

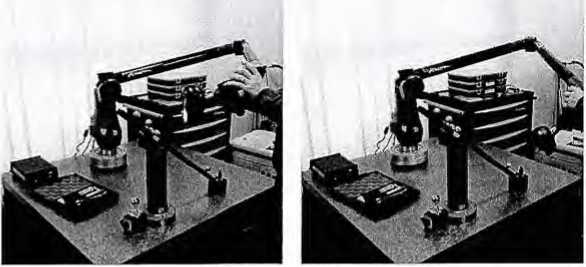

Рисунок 5 - Расположение меры с шарообразными элементами в рабочем объеме машины

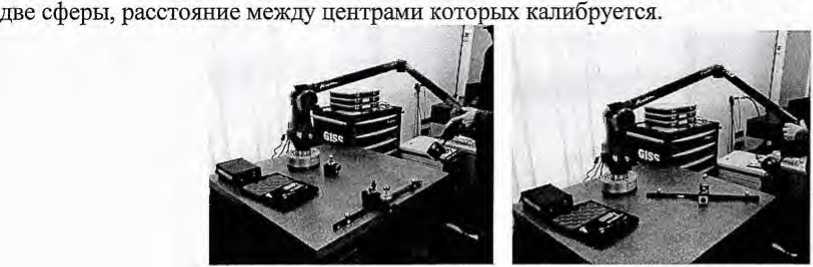

5.6.2. В каждой из позиций для определения расстояний между центрами сфер произвести сканирование сфер в направлениях, показанных на рисунке 6 (В горизонтальной плоско-

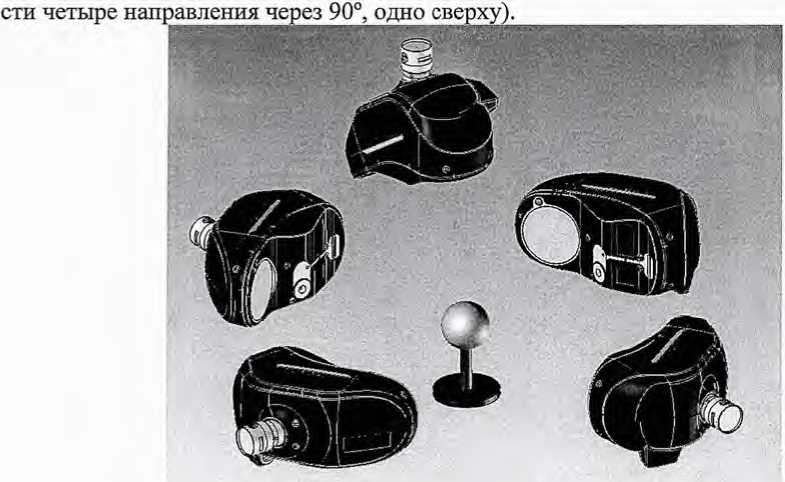

Рисунок 6 - Сканирование сферы в 5 различных позициях

5.6.3. За объемную погрешность машины принимается наибольшая разность между измеренными значениями расстояний в каждой из трех позиций и значением расстояния между центрами сфер из сертификата калибровки меры.

5.6.4. Машина считается поверенной, если абсолютная объемная погрешность измерений длины бесконтакным методом не превышает значений, приведенных в таблицах 6 и 7.

Таблица 6 - Пределы допускаемой абсолютной объемной погрешности измерений длины бесконтакным способом Кгеоп Асе

Модель

Асе-7-20

Асе-7-25

Асе-7-30

Асе-7-35  Асе-7-40

Асе-7-45

Сканер

Пределы допускаемой абсолютной объемной погрешности измерений, мм

АСЕ + Solano

0,052

0,058

0,077

0,100

0,118

0,140

АСЕ + Solano blue

0,047

0,053

0,072

0,095

0,114

0,137

АСЕ + Zephyr II

0,042

0,048

0,067

0,090

0,109

0,134

АСЕ + Zephyr II blue

0,039

0,045

0,064

0,087

0,106

0,130

Skyline

0,042

0,048

0,061

0,072

0,084

0.099

Модель

Асе-6-20

Асе-6-25

Асе-6-30

Асе-6-35

Асе-6-40

Асе-6-45

Сканер

Пределы допускаемой абсолютной объемной погрешности измерений, мм

АСЕ + Solano

0,049

0,057

0,066

0,078

0,090

0,113

АСЕ + Solano blue

0,044

0,052

0,061

0,073

0,085

0,108

АСЕ + Zephyr 11

0,039

0,047

0,056

0,069

0,080

0,103

АСЕ + Zephyr II blue

0,034

0,042

0,051

0,064

0,75

0,098

Таблица 7 Пределы допускаемой абсолютной объемной погрешности измерений

длины бесконтакным способом Kreon Baces

Модель

Серия 100

Серия 200

Baces

7-M100

Baces

7-G100

Baces

7-XG100

Baces

7-XL100

Baces

7-M200

Baces

7-G200

Baces

7-XG200

Baces

7-XL200

Сканеры

Пределы допускаемой абсолютной объемной погрешности измерений,±, мм

Baces + Solano Lite

0,100

0,130

0,260

0,400

Baces + Solano

0,075

0,095

0,132

0,153

ACE + Solano blue

0,070

0,091

ACE + Zephyr

П

0,062

0,087

ACE + Zephyr

Hblue

0,057

0,082

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки выдается свидетельство с указанием фактических результатов определения погрешностей прибора, даты и имени поверителя, действующий протокол подтверждается клеймом.

При отрицательных результатах поверки клеймо погашается, выдается извещение о непригодности прибора с указанием причин.

Знак поверки наносится на свидетельство о поверке.

Периодичность поверки устанавливается раз в год. Поверка также необходима после проведения каждого ремонта.

Нач. отдела

В.Г. Лысенко

Н.А. Табачникова

ИЦ ФГУП «ВНИИМС»

Зам. нач. отдела

ИЦ ФГУП «ВНИИМС»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
