Руководство по эксплуатации (далее по тексту - РЭ) предназначено для изучения и эксплуатации мезонина тензометрического МТМ8, выполненного в виде тройного мезонина (далее по тексту - мезонин).

При изучении работы мезонина следует дополнительно руководствоваться следующими документами:

• -  ФТКС.468266.054ПС Мезонин тензометрический МТМ8 Паспорт;

• -  ФТКС.75033-01

ский МТМ8 Руководство

- ФТКС.65033-01 тензометрический МТМ8

Лист

1 Описание и работа

• 1.1 Назначение

• 1.1.1 Мезонин предназначен для измерения выходного сигнала тензодатчиков.

• 1.1.2 Мезонин может быть использован с любыми мостовыми датчиками (давления, силы и пр.).

• 1.1.3 Мезонин предназначен для использования в информационных измерительных системах совместно с носителем мезонинов MezaBOX-4M LXI ФТКС.469133.013, а также носителями мезонинов MezaBOX ФТКС.469133.006, MezaBOX\Battery 133W-hrs ФТКС.469133.006-01 и НМ-М ФТКС.468269.011 при условии ограничения потока данных с мезонина до значения не более 6 Мбайт/с.

• 1.1.4 Мезонин по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.



• 1.2 Технические характеристики

• 1.2.1 Мезонин обеспечивает следующие функции: формирование напряжения питания мостовых схем, измерение напряжения питания моста, измерение дифференциального напряжения с моста и измерение относительного перемещения одновременно по восьми каналам.

• 1.2.2 Мезонин осуществляет работу со следующими конфигурациями мостовых схем: полный мост, полумост, четвертьмост.

• 1.2.3 При работе в четвертьмостовой конфигурации, возможны следующие номиналы дополняющего резистора: 120 Ом, 250 Ом, 1 кОм (опции) и исполнения по требованию заказчика.

• 1.2.4 Период получения результатов измерения (далее по тексту -период опроса) задаётся одинаковым для всех каналов в диапазоне от 1,6 до 12,8 мкс и может иметь следующие значения: 1,6; 3,2; 6,4; 12,8 мкс.

• 1.2.5 Ширина полосы пропускания измерительного канала в зависимости от периода опроса приведены в таблице 1.1.

  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.468266.054РЭ

  Лист

Таблица 1.1

• 1.2.6 При закороченном входе уровень шума, приведенный ко входу, находятся в пределах 5 мкВ по всем каналам.

• 1.2.7 Мезонин позволяет воспроизводить напряжение питания для моста по восьми каналам в диапазоне от плюс 0,5 В до плюс 16 В с шагом установки не более 130 мкВ.

Примечание - Воспроизведение как положительного напряжения питания моста в диапазоне от плюс 0,25 В до плюс 8 В, так и отрицательного напряжения питания моста в диапазоне от минус 0,25 В до минус 8 В.

• 1.2.8 Пределы допускаемой относительной приведенной к верхнему пределу (далее по тексту - ВП) погрешности воспроизведения напряжения питания, не более ± 0,1 %.

• 1.2.9 Максимальный выходной ток питания, не более 50 мА.

• 1.2.10 Мезонин позволяет измерять напряжение питания моста в диапазоне от плюс 0,5 В до плюс 16 В по восьми каналам.

• 1.2.11 Пределы допускаемой относительной приведенной к верхнему пределу (далее по тексту - ВП) погрешности измерения напряжения питания моста, не более ± 0,1 %.

• 1.2.12 Мезонин позволяет измерять дифференциальное напряжение в диапазоне от минус 50 мВ до плюс 50 мВ по восьми каналам.

• 1.2.13 Пределы допускаемой относительной приведенной к верхнему пределу (далее по тексту - ВП) погрешности измерения дифференциального напряжения при периоде опроса, равном 1,6 мкс, не более ± 0,1 %.

• 1.2.14 Мезонин измеряет относительное перемещение по восьми каналам.



  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.468266.054РЭ

  Лист

• 1.2.15 Диапазоны и пределы допускаемой относительной приведенной к ВП погрешности измерения относительного перемещения приведены в таблице 1.2.



  Таблица 1.2

  Схема подключения	Напряжение питания, В	Диапазон измерения относительного перемещения, мк		Пределы допускаемой, относительной, приведенной к ВП погрешности измерения, %
  		«- »	«+ »
  Четверть-	2,5	минус 40000	плюс 40000	± 0,2
  мост	10	минус 10000	плюс 10000	± 0,2
  Полумост	2,5	минус 20000	плюс 20000	± 0,2
  	10	минус 5000	плюс 5000	± 0,2
  Полный мост	2,5	минус 10000	плюс 10000	± 0,2
  	10	минус 2500	плюс 2500	± 0,2
  Примечание - 1 мке = 1 ppm.

• 1.2.16 Мезонин обеспечивает проверку основных технических характеристик в режимах «Самоконтроль» и «ОК отключен».

• 1.2.17 Входное сопротивление измерительного канала 10 ГОм.

• 1.2.18 Измерительные цепи мезонина гальванически развязаны от корпуса.

Напряжение гальванической развязки не менее 200 В. Сопротивление гальванической развязки не менее 20 МОм.

• 1.2.19 Мезонин выполняет измерения в следующих режимах:

• -  «Блочный» - измерения выполняются до получения заранее заданного количества отсчетов (результатов) по всем каналам;

• -  «Непрерывный» - измерения выполняются по всем каналам в непрерывном цикле до получения команды останова.

  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.468266.054РЭ

  Лист

• 1.2.20 Мезонин соответствует требованиям по безопасности, предъявляемым ГОСТ Р 51350 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ Р МЭК 536.

• 1.3 Состав и назначение функциональных узлов

• 1.3.1 Состав функциональных узлов

  1.3.1.1 Структурная схема мезонина приведена на рисунке 1.



КТС - программируемый конфигуратор тензометрической схемы;

УС - усилитель дифференциального сигнала;

АЦП - аналогово - цифровой преобразователь;

ДР - дополняющий резистор для 1/4 моста (четвертьмоста) конфигурации;

БУНП - буфер напряжения питания моста;

АЦПП - аналогово - цифровой преобразователь напряжения питания;

ВМИО - внутренние магистрали информационного обмена;

ИОН - источник опорных напряжений;

ЦИ - цифровые изоляторы;

ГР - гальваническая развязка;

СУ - система управления;

ВИП - вторичный источник питания;

ГРВИП - гальванически - развязанный вторичный источник питания.

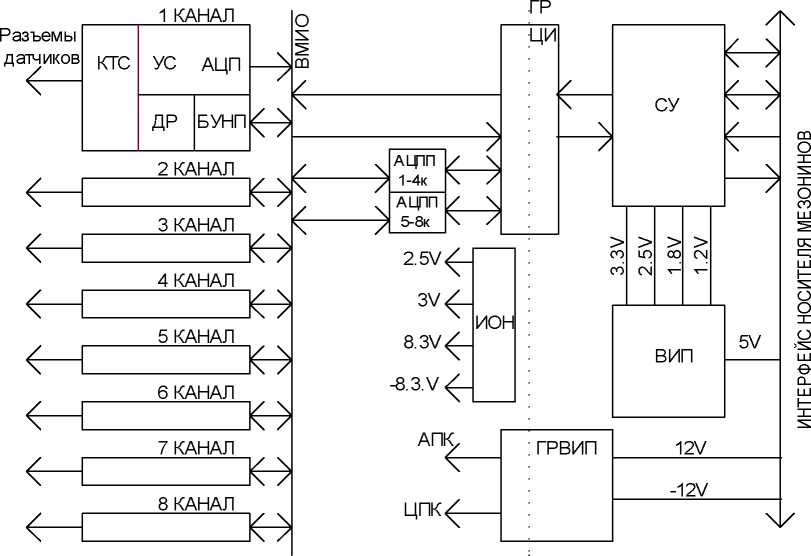

Рисунок 1 - Структурная схема мезонина

• 1.3.2 Назначение функциональных узлов

• 1.3.2.1 Программируемый конфигуратор входной цепи предназначен для установки конфигурации входной цепи для каждого типа тензодатчиков: четвертьмостового, полумостового и полномостового независимо по каждому каналу. Кроме того он содержит элементы коммутации калибровочного шунта Rшунта = 49,9 кОм (± 0,05 %, 5 ppm , PRC) в плечо тензодатчика и возможность управления калибровочным шунтом TEDS. Установка заданной конфигурации и включение калибровочного шунта производится программно.



• 1.3.2.2 Независимые измерительные каналы А1 - А8 предназначены для формирования и подачи на тензодатчик напряжения питания, измерения напряжения питания на возвратных концах тензодатчика, измерения выходного сигнала тензодатчика и преобразования в цифровую форму. Каждый измерительный канал содержит: канал нормализации выходного сигнала тензодатчика с D/S АЦП, канал измерения напряжения питания тензодатчика на возвратных проводах со своим D/S АЦП и канал формирователя напряжения питания с D/S ЦАП и усилителем мощности. Источник напряжения питания каждого канала содержит два разнополярных источника напряжения с выходным диапазоном от 0,25 до 8 В. Суммарный диапазон величины напряжения питания от 0,5 до 16 В. Максимальный ток потребления датчиком от источника питания 50 мА. Уровень срабатывания защиты от перегрузки (60 ± 5) мА.

Управление режимами измерительных каналов производится программно .

• 1.3.2.3 Преобразователи напряжения DC/DC, входящие в ГРВИП, предназначены для формирования напряжений питания гальванически изолированных от цепей управления. ГРВИП запитывается от напряжений: 12 В и минус 12 В, поступающих через соединитель Х2 от носителя мезонинов или устройства MezaBOX.

• 1.3.2.4 Блок гальванической развязки, выполненный на высокоскоростных цифровых изоляторах, изолирует цепи измерительной части мезонина от цепей управления.

  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.468266.054РЭ

  Лист

• 1.3.2.5 Дополнительных резисторы - прецизионные высокостабильные резисторы, дополняющие измерительную мостовую схему до схемы полного моста при включении четвертьмостовой тензометрическойй схемы. Платы дополнительные резисторы сменные и имеет три модификации с номиналами: (120 ± 2,4) Ом; (350 ± 7) Ом; (1000 ± 20) Ом. Возможен заказной вариант.

  1.3.2.6 Схема управления состоит из следующих функциональных узлов:

  • -  регистры управления;

  • -  узел обработки сигналов;

  • -  буферная память FIFO;

  • -  схема формирования сигнала прерывания;

  • -  устройство памяти EEPROM и его управления.

  запроса прерывания

  схема формирования

  и кода причины

  сигналов для

сопряжения мезонина с носителем мезонинов и управления измерительными каналами.

• 1.3.2.8 Регистры управления предназначены для записи, хранения и считывания признаков режимов работы, периода опроса, маски и признака прерываний (переполнение памяти FIFO):

• -  формат данных одного регистра - 16 разрядов;

• -  формат адреса регистров - 5 разрядов.

  к

  ч о С

1.3.2.9 Узел обработки сигналов предназначен для формирования сигналов управления АЦП и ЦАП, приёма данных с АЦП и передачи их в буферную память.

1.3.2.10 Буферная память FIFO предназначена хранения и считывания результатов измерения.

Лист

ФТКС.468266.054РЭ

11

1.4Устройство и работа

• 1.4.1 Начальная установка и инициализация

• 1.4.1.1 После подачи питающих напряжений на мезонин поступает сигнал «SYSRESET». С его приходом СУ мезонина устанавливается в исходное состояние, все регистры управления обнуляются.

• 1.4.1.2 При инициализации мезонина выполняются следующие действия:

- читается код модели мезонина;

- считываются поправочные коэффициенты из EEPROM мезонина;

- выполняется программный сброс (очистка) FIFO.

• 1.4.2 Конфигурация параметров измерения



• 1.4.2.1 Конфигурация параметров измерения должна проводиться перед запуском измерения. Конфигурация состоит из следующих действий:

- выбор каналов, участвующих в измерениях;

- установка напряжений питания на каналах;

- выбор схемы включения датчика на каналах;

- установка режима работы (блочный, непрерывный);

- установка периода выдачи данных.

• 1.4.3 Режимы работы мезонина

• 1.4.3.1 Мезонин может работать в следующих режимах:

- блочный;

- непрерывный.

• 1.4.3.2 В непрерывном режиме процесс измерения может быть остановлен только командой программы.

• 1.4.3.3 В блочном режиме мезонин работает пока не выполнит заданное количество измерений. Процесс измерения остановится, когда будет получено заданное количество кадров данных.

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

  12

• 1.4.6.3 Диапазон вычисляемого относительного перемещения при нулевом первоначальном дизбалансе моста определяется по формуле



1.4.7 Конструкция

• 1.4.7.1 Мезонин представляет собой конструкцию, состоящую из лицевой панели с габаритными размерами (152 х 22) мм и прикрепленной к ней печатной платы размером (260 х 152) мм.

• 1.4.7.2 На лицевой панели мезонина установлены 8 соединителей типа RJ45.

• 1.4.7.3 Мезонин устанавливается на носитель мезонинов или устройство MezaBOX.

• 1.4.7.4 Обмен данными между мезонином и носителем мезонинов(или MezaBOX) осуществляется через соединитель типа ESQT-150.

• 1.4.7.5 Габаритные размеры мезонина (длина х ширина х высота) не более (270 х 152 х 22) мм.

• 1.4.7.6 Масса мезонина не более 0,3 кг.

• 1.4.8 Принадлежности

• 1.4.8.1 Принадлежности, используемые при внешней калибровке и поверке мезонина приведены в таблице 1.3.

  Лист

  14

Таблица 1.3

• 1.4.8.2 При самостоятельной поставке принадлежности, указанные в таблице 1.3, поставляются в составе мезонина.

• 1.4.8.3 При поставке мезонина в составе другого изделия принадлежности, приведенные в таблице 1.3, могут не включаться в состав мезонина, а включаться в состав принадлежностей изделия, в составе которого мезонин поставляется.

• 1.4.9 Маркировка

• 1.4.9.1 Маркировка мезонина выполнена в виде:

- надписи наименования мезонина на его лицевой панели,

- надписи заводского номера мезонина на плате печатного монтажа.

• 1.4.10 Упаковка

  к

  ч о С

  1.4.10.1 При самостоятельной поставке мезонин должен быть упакован следующим образом:

  1) обернуть мезонин двумя слоями бумаги марки А-90 ГОСТ

  2) на обертку наклеить этикетку;

  3) модуль в обертке поместить в чехол из полиэтиленовой толщиной от 0,15 до 0,30 мм марки Мс, сорта в упаковочный мешок рядом с оберткой

  (50 г);

  упаковочный мешок заварить (заклеить) поместить заваренный упаковочный мешок в тарную коробку из марки Т-11С ГОСТ 7376;

  на тарную коробку наклеить этикетку.

  4) силем

  5)

  6) картона

  7)

  1 ГОСТ 10354; поместить мешок

  8273;

  пленки

  с лина-

• 1.4.10.2 При поставке мезонина установленным на носитель мезонинов упаковка выполняется в соответствии с документами на носитель мезонинов.

  « И S

  S ч м m

  С5

  Й

  ч

  ■Г;

  о СП

  к

  ч о С

  к ч о к Z

  « и К

  сч

  40

  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.468266.054РЭ

  Лист

  15

• 2 Использование по назначению

  • 2.1 Эксплуатационные ограничения

    • 2.1.1 Требования к питанию мезонина

      • 2.1.1.1 Мезонин должен запитываться через соединитель ESQT-150 напряжениями:

-    5,0 ± 0,25 В;

-    12,0 ± 0,6 В;

- минус 12,0 ± 0,6 В.

• 2.1.1.2 Ток, потребляемый по цепи «5 В» должен быть не более 100 мА.

• 2.1.1.3 Ток, потребляемый по цепям «12 В» и «минус 12 В» должен быть не более 500 мА.

• 2.1.1.4 Суммарная мощность, потребляемая мезонином по цепям питания не превышает 25 Вт.



• 2.1.2 Условия эксплуатации

  • 2.1.2.1 Мезонин работоспособен в интервале температур от 5 до 40 °С и при относительной влажности до 80 % при температуре

25 °С.

• 2.1.2.2 Мезонин сохраняет технические и эксплуатационные характеристики после воздействия на него температуры окружающей среды от минус 50 до 50 °С и повышенной влажности 95 % при температуре 25 °С.

• 2.2 Подготовка мезонина к использованию

  • 2.2.1 Мезонин должен быть

MezaBOX-4M LXI или аналогичные

• 2.2.2 Между моментом включения питания и запуском программы менеджера ресурсов VXI (см. приложение В) должно быть выдержано время не менее 10 мин.

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

  16

• 2.3 Использование мезонина

  • 2.3.1 На лицевой панели мезонина расположены входные соединители RJ-45, предназначенные для подсоединения тензодатчиков. Назначение контактов соединителя приведено в приложениие Г.

  • 2.3.2 Мезонин со своим драйвером совместно с носителем мезонинов и его драйвером образуют «инструмент», реализующий определённый набор функций.

  • 2.3.3 Для реализации функций «инструмента» необходимо программой верхнего уровня открыть сеанс управления «инструментом» и, сообщив драйверу «инструмента» значения параметров, необходимых для реализации вызываемых функций, передать управление драйверу.



    И зм.	Лист	N докум.	Подп.	Дата

    ФТКС.468266.054РЭ

    Лист

    17

• 3 Техническое обслуживание

  • 3.1 Виды и периодичность технического обслуживания

    • 3.1.1 Техническое обслуживание мезонина включает следующие виды:

• 1) ежедневное техническое обслуживание (ЕТО);

• 2) ежегодное техническое обслуживание (ТО-1).

• 3.1.2 ЕТО проводится при подготовке мезонина к использованию по назначению.

• 3.1.3 ТО-1 проводится один раз в год, независимо от интенсивности эксплуатации мезонина, а также перед постановкой мезонина на длительное хранение.

• 3.2 Порядок технического обслуживания



  • 3.2.1 Порядок технического обслуживания соответствует порядку записи операций в таблице 3.1.

  • 3.2.2 Операция технического обслуживания выполняется в соответствии с ее технологической картой.

  • 3.2.3 При техническом обслуживании мезонина обязательным является выполнение всех действий, изложенных в технологических картах операций.

  • 3.2.4 Все неисправности, выявленные в процессе технического обслуживания, должны быть устранены. При этом должна быть сделана запись в разделе «Работы при эксплуатации» паспорта ФТКС.468266.054ПС.

  • 3.2.5 О проведении и результатах ТО-1 должна быть сделана запись в разделе «Работы при эксплуатации» паспорта ФТКС.468266.054ПС.

    И зм.	Лист	N докум.	Подп.	Дата

    Лист

    18

Таблица 3.1

• 3.3 Технологические карты операций технического обслуживания

  • 3.3.1 Технологическая карта

    к

    ч о С

    « И S

    S ч м m

    С5

    Й

    ч

    к

    ч о С

    к ч о к Z

    « и К

    т,

    о СП

    сч

    40

    Проверка состояния и чистка Средства измерений: нет. Инструмент: нет.

    Расходные материалы:

    - бязь отбеленная арт. 224 1 шт);

    элементов лицевой панели мезонина

    ГОСТ 11680

    (салфетка 200

    - кисть Действия: 1) перед установленный на носитель

    х 200 мм

    флейцевая КФ251

    1 шт.

    включением крейта VXI, в котором

    мезонинов (

    произвести

    в отсутствии деформаций и

    мезонин, MezaBOX с установленным мезонином) лицевой нарушений целостности соединителя;

    2) удалить пыль с лицевой панели мезонина салфеткой (кистью).

    ^, панели мезонина, убедиться

    эксплуатируется или устройства внешний осмотр

    сухой бязевой

    3.3.2

    Технологическая карта 2

    Проверка работоспособности

    Средства измерений: Инструмент: нет. Расходные материалы: Действия:

    1) включить MezaBOX мезонином;

    нет.

    нет.

    с установленным в нём

    проверяемым

    И зм.	Лист	N докум.	Подп.	Дата

    ФТКС.468266.054РЭ

    Лист

    19

2) убедиться в положительном результате самотестирования ПЭВМ и правильности загрузки операционной среды;

• 3) выдержать мезонин во включенном состоянии 10 мин;

• 4) выполнить проверку работоспособности мезонина в соответствии с п. 1.4.4.

  п.

• 3.3.3 Технологическая карта 3

Детальный осмотр и чистка Средства измерения: нет. Инструмент: нет.

Расходные материалы:

- бязь отбеленная арт. 224 ГОСТ 11680 (салфетка 200 х 200 мм - 1 шт);

- спирт этиловый ГОСТ 11547 - 20 мл.

Действия:

Отключить MezaBOX с установленным мезонином от сети;

1) если к мезонину подсоединён кабель, отсоединить его;

2) протереть бязью, смоченной в спирте, контакты соединителей;

• 3.3.4 Технологическая карта 4

  к

  ч о С

  Проверка эксплуатационных документов

  Средства измерения: нет.

  Инструмент:

  Расходные мат

  Действия:

  1) проверить

  2) проверить

  3) проверить

  паспорт.

  нет.

  ериалы: нет.

  наличие эксплуатационных документов по паспорту; состояние эксплуатационных документов; своевременность внесения необходимых записей в

  « И S

  S ч м m

  С5

  Й

  ч

  т,

  о СП

  к

  ч о С

  к ч о к Z

  « и К

  сч

  40

  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.468266.054РЭ

  Лист

  20

• 4 Транспортирование и хранение

  • 4.1 Транспортирование

    • 4.1.1 Мезонин, упакованный в транспортную тару, допускает транспортирование следующими видами транспорта:

- железнодорожным в закрытых вагонах на любые расстояния со скоростями, допустимыми на железнодорожном транспорте;

- воздушным и водным в закрытых герметичных отсеках на любые расстояния без ограничения скорости;

- автомобильным в закрытых фургонах:

а) по дорогам 1 - 3 категории - на расстояние до 500 км со скоростью до 40 км/ч;

б) по дорогам 4, 5 категории - на расстояние до 500 км со скоростью до 20 км/ч.

• 4.1.2 При транспортировании транспортная тара с мезонином должна быть надежно закреплена креплениями, исключающими ее перемещение относительно транспортного средства при воздействии механических нагрузок.

• 4.1.3 Допускается транспортирование мезонина в штатной упаковке изготовителя при температуре окружающей среды от минус 50 до 50 °C и относительной влажности до 95 % при температуре 25 °C.

Давление окружающего воздуха должно соответствовать нормам, принятым для данного вида транспорта.

• 4.1.4 Допускается транспортирование мезонина установленным в MezaBOX, упакованный в штатную упаковку. При этом условия транспортирования должны соответствовать ограничениям, изложенным в настоящем подразделе.

  4.2 Хранение

• 4.2.1 Мезонин должен храниться в складских условиях в транспортной таре, в которой мезонин поставляется изготовителем.

Складские условия:

• -  температура воздуха от плюс 5 до плюс 35 °С;

• -  относительная влажность воздуха не более 80 % при температуре 25 °С;

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

  21

• 5) упаковочный мешок заварить (заклеить);

• 6) поместить заваренный упаковочный мешок в тарную коробку из картона марки Т-11С ГОСТ 7376;

• 7) на тарную коробку наклеить этикетку.

  к

  ч о С

  « И S

  S ч м m

  С5

  Й

  ч

  т,

  о СП

  к

  ч о С

  к ч о к Z

  « и К

  сч

  40

  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.468266.054РЭ

  Лист

  23

  • 5 Поверка

  Настоящая

  МТМ8 (далее по

  поверка распространяется на мезонин тензометрический тексту - мезонин).

  • 5.1 Общие

  требования

• 5.1.1 Поверка мезонина должна производиться метрологической службой предприятия, на котором он эксплуатируется, аккредитованной в установленном порядке на проведение данных работ .

5.1.2 При самостоятельной поставке мезонина поверка должна производиться не реже одного раза в год, а также после хранения, продолжавшегося более 6 месяцев.

• 5.1.3 При поставке мезонина в составе другого изделия порядок поверки мезонина может определяться руководством по эксплуатации изделия, в составе которого мезонин поставляется.

• 5.1.4 При поверке должны использоваться поверенные метрологической службой в установленном порядке средства измерения и контроля, имеющие действующие свидетельства о поверке.

  к

  ч о С

• 5.1.5 Перед началом поверки необходимо проверить работоспособность мезонина в соответсвии с п. 1.4.4.

  5.1.6

  результате

Мезонин подвергать поверке только при положительном выполнения проверки его работоспособности.

Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского либо русского шрифтов.

5.1.9 Значение нормы погрешности при проведении проверок в файле протокола поверки определяется автоматически.

При отрицательных результатах поверки необходимо

в соответствии с приложением А, а

Примечание - Допускается которым получен отрицательный калибровка только тех режимов, по результат поверки.

• 5.3 Средства поверки

  • 5.3.1 При проведении поверки должны применяться средства поверки указанные в таблице 5.2.

Таблица 5.2

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Мультиметр 3458A: диапазон измерений напряжения постоянного тока от минус 1000 до плюс 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0008 % Калибратор измерительных тензометрических мостов 1550А:

диапазон воспроизведения коэффициента преобразования К от 0 до ± 49,95 мВ/В,

пределы допускаемой абсолютной погрешности воспроизведения коэффициента преобразования ± (0,00025-К + 0,0005) мВ/В

Вспомогательные средства поверки

5.6.2,

5.6.3.1

5.6.3.10

Термогигрометр «ИВА-6Н-Д»:

• - диапазон измерения погрешность не более

• - диапазон измерения погрешность ± 3,0 %;

• - диапазон измерения погрешность не более

  температуры от 0 до плюс 50 °С, ± 0,5 %;

  влажности (0 - 98) %,

  давления от 30 до 110 кПа, ± 2,5 кПа

Вспомогательное оборудование

Управляющая ЭВМ с внешними устройствами и следующим установленным программным обеспечением: операционная система Windows (32-bit), комплект программного обеспечения интерфейса VXI, комплект драйверов модулей Информтест

Носитель мезонинов типа MezaBOX или другой аналогичный носитель мезонинов

Общесистемный интерфейс информационной связи ЭВМ и крейта VXI, соответствующий спецификациям VPP Альянса производителей систем VXI plug&play

Примечания

1 Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2 Применяемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке (знак поверки).

• 5.3.2 Для управления работой мезонина при выполнении поверки должно использоваться дополнительное оборудование, включающее ПЭВМ с внешними устройствами (монитор, клавиатура, манипулятор «мышь»), MezaBOX или другой носитель мезонинов , указанный в п. 1.1.3 данного РЭ. В случае использования носителя мезонинов НМ-М - крейт VXI, комплект общесистемного интерфейса (контроллер интерфейса, кабель, контроллер слота ноль), соответствующий спецификациям VPP Альянса производителей систем VXI plug&play, а также программное обеспечение, включающее ФТКС.75033-01 32 01 Драйвер мезонина тензометрического МТМ6, ФТКС.65033-01 34 01 управляющая панель инструмента мезонина тензометрического МТМ6 Руководство оператора, ФТКС.76902-01 32 01 Драйвер НМ-М Руководство системного программиста, ФТКС.66902-01 34 01 Управляющая панель инструмента НМ-М Руководство оператора, библиотека функций VISA, соответствующая спецификациям VPP Альянса производителей систем VXI plug&play.

• 5.4 Требования безопасности



  • 5.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на мезонин и в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.



    И зм.	Лист	N докум.	Подп.	Дата

    Лист

    29

• 5.5 Условия поверки и подготовка к ней

5.5.1 При проведении поверки должны быть соблюдены следующие условия:

(от 720 до 780 мм рт. ст.);

- напряжение питающей сети от 198 до 242 В;

- частота питающей сети от 49 до 51 Гц.

• 5.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- выдержать изделие в условиях, указанных в п. 5.5.1 в течение не менее 4 ч;

- выполнить операции, оговоренные в руководстве по эксплуатации на изделие по его подготовке к измерениям;

- выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

- выполнить операции, оговоренные в п. 2.2 «Подготовка к использованию».

• 5.6 Порядок проведения поверки

  • 5.6.1 Внешний осмотр



    • 5.6.1.1 При внешнем осмотре проверить состояние элементов, расположенных на лицевой панели мезонина, в том числе состояние контактов соединителей, а также состояние покрытий.

  • 5.6.2 Опробование



    • 5.6.2.1 Опробование выполнять согласно п. 1.4.4. Мезонин подвергать поверке только при положительном результате его опробования.

Результат опробования считать положительным, если в результате проверки мезонина программой отсутствуют сообщения о неисправностях.

• 5.6.3 Определение метрологических характеристик мезонина



  • 5.6.3.1 Перед проведением поверок необходимо:

• 1) подготовить измерительные приборы и принадлежности:

- калибратор измерительных тензометрических мостов 1550А (далее - калибратор);

• -  мультиметр 3458А Agilent (далее - мультиметр);

• -  ИТМ ФТКС.687420.128;

• -  устройство сопряжения МТМ6 ФТКС.687420.090 (для мостовой схемы), устройство сопряжения МТМ6 ФТКС.687420.090-01 (для полумостовой схемы) и устройство сопряжения МТМ6 ФТКС.687420.090-02 (для схемы четверть моста);

• 2) включить мультиметр, запустить на исполнение режим автокалибровки. После завершения автокалибровки установить мультиметр в режим измерения напряжения постоянного тока с автоматическим выбором диапазона измерений;

• 3) включить ПЭВМ, убедиться в отсутствии сообщения об ошибках ее самотестирования и загрузки операционной среды;

• 4) включить питание MezaBOX или крейта VXI, выдержать его во включенном состоянии не менее 20 мин;

• 5) руководствуясь приложением В запустить на исполнение программу «МТМ8. Поверка, калибровка» и выбрать проверяемый мезонин.

• 6) дождаться исчезновения надписи «Идёт инициализация»;

• 7) на программной панели выбрать вкладку «Поверка».

• 5.6.3.2 Определение диапазона и допускаемой приведенной к ВП погрешности воспроизведения напряжения

5.6.3.2.1 Определение приведенной к ВП погрешности воспроизведения напряжения постоянного тока (питания моста) выполнять в следующем порядке:

• 1) собрать схему проверки, для чего:

а) мультиметр 3458А подключить к левой паре гнезд «Р+» и «Р-» ИТМ, относящейся к разъему «МОСТ», с соблюдением полярности; экранный провод подключить к клемме заземления ИТМ;

• 2) руководствуясь приложением В запустить на исполнение программу «МТМ6. Поверка, калибровка» и выбрать проверяемый мезонин;

• 3) дождаться исчезновения надписи «Идёт инициализация»;

• 4) на программной панели выбрать вкладку «Поверка».

• 5) на поверочной панели кнопкой «канал» выбрать 1 канал;

• 6) патч - кордом соединить 1-й канал мезонина с разъемом «МОСТ» ИТМ;

• 7) в поле «Источник питания» в окне «U пит.сумм.» установить напряжение 0,5 В;

• 8) в поле «Источник питания» нажать кнопку «Определение измерения питания» и выполнить команды панели;

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

  31

• 5) в поле «Источник питания» в окне «U пит. сумм.» установить напряжение 10 В;

• 6) установить значение периода опроса 397 мкс;

• 7) установить в блоке «Деформация» значения «R плеча» и «R до-полнительн.» 120 Ом;

• 8) на поверочной панели кнопкой «канал» выбрать 1 канал;

• 9) патч-кордом соединить 1-й канал мезонина с разъемом устройства сопряжения МТМ6;

• 10) на калибраторе включить положительную полярность, установить код делителя «0-0-0». В блоке «Деформация» поля «Измеритель датчика» нажать кнопку «Измерить е0»;

• 11) в блоке «Деформация» поля «Измеритель датчика» в окне «Деформация» установить деформацию 10000 мкг. Нажать кнопку «Определение деформации» и выполнить команды панели;

• 12) повторить действие 11) для значений деформации 7500, 5000, 2500, 500, 100 мкг;

• 13) переключить наконечник «S-» на клемму «QB(C)»;

• 14) вить код

  на калибраторе включить отрицательную полярность, устано-делителя «0-0-0». В блоке «Деформация» поля «Измеритель нажать кнопку «Измерить г0»;

  в блоке «Деформация» поля «Измеритель датчика» формация» установить деформацию минус 10000 мкг. Нажать

датчика»

15)

ределение деформации» и выполнить команды панели;

• 16) повторить действие 11) для значений деформации минус 5000, минус 2500 и минус 500 мкг;

• 17) последовательно повторить действия 6) - 16) для каналов 2 - 8;

• 18) в окне протокола проверить результат измерений.

  к

  ч о С

Результат поверки считать положительным, если значения приведенной к ВП погрешности измерений относительного перемещения находятся в пределах ± 0,2 % и в протоколе поверки получен результат - «Норма». В противном случае мезонин бракуется и направляется в ремонт.

• 15) повторить действие 14) для значений деформации минус 3750, минус 2500, минус 1250 и минус 500 мке;

• 16) последовательно повторить действия 6) - 15) для каналов

2 - 8;

• 17) в окне протокола проверить результат измерений.

Результат поверки считать положительным, если значения приведенной к ВП погрешности измерений относительного перемещения находятся в пределах ± 0,2 % и в протоколе поверки получен результат - «Норма». В противном случае мезонин бракуется и направляется в ремонт.

5.6.3.8 Определение диапазона и приведенной к ВП погрешности измерений относительного перемещения по схеме полного моста при напряжении питания 2,5 В

• 5.6.3.8.1 Определение диапазона и приведенной к ВП погрешности измерений относительного перемещения по схеме полного моста при напряжении питания 2,5 В в следующем порядке:

• 1) собрать схему проверки, для чего:

а) устройство сопряжения МТМ6 ФТКС.687420.090 подсоединить к клеммам нижней половины калибратора 1550А, соответствующей 350 Ом и нажать кнопку «350Q» группы «CIRCUIT».При подсоединении устройства сопряжения следует руководствоваться указаниями на его крышке;

При поверке следует устанавливать четырехкратное

Так, для установки деформации 10000 следует нажать клавишу 4 на «10000».

• 11) в блоке «Деформация» поля «Измеритель датчика» в окне «Деформация» установить деформацию 10000 мкг. Нажать кнопку «Определение деформации» и выполнить команды панели;

• 12) повторить действие 11) для значений деформации 7500, 5000, 2500, 500, 100 мкг;

• 13) в блоке «Деформация» поля «Измеритель датчика» в окне «Деформация» установить деформацию минус 10000 мкг;

• 14) на калибраторе включить отрицательную полярность, установить код делителя «0-0-0». В блоке «Деформация» поля «Измеритель датчика» нажать кнопку «Измерить г0»;

• 15) в блоке «Деформация» поля «Измеритель датчика» в окне «Деформация» установить деформацию минус 10000 мкг. Нажать кнопку «Определение деформации» и выполнить команды панели;

• 16) повторить действие 11) для значений деформации минус 7500, минус 5000, минус 2500 и минус 500 мкг;

• 17) последовательно повторить действия 6) - 16) для каналов

2 - 8;

• 18) в окне протокола проверить результат измерений.

Результат поверки считать положительным, если значения приведенной к ВП погрешности измерений относительного перемещения находятся в пределах ± 0,2 % и в протоколе поверки получен результат - «Норма». В противном случае мезонин бракуется и направляется в ремонт.

5.6.3.9 Определение диапазона и приведенной к ВП погрешности измерений относительного перемещения по схеме полного моста при напряжении питания 10 В

• 5.6.3.9.1 Определение диапазона и приведенной к ВП погрешности измерений относительного перемещения по схеме полного моста при напряжении питания 10 В выполнять в следующем порядке:

1) собрать схему проверки, для чего:

а) устройство сопряжения МТМ6 ФТКС.687420.090 подсоединить к клеммам нижней половины калибратора 1550А, соответствующей 350 Ом и нажать кнопку «350Q» группы «CIRCUIT».При подсоединении устройства сопряжения следует руководствоваться указаниями на его крышке;

Примечание - При поверке следует устанавливать четырехкратное значение необходимой деформации (относительного перемещения). Так, например, для установки деформации 2500 следует нажать клавишу 1 на «10000».

руководствуясь приложением В, «МТМ6. Поверка, калибровка» и Дождаться исчезновения надписи «Идёт 3) на программной панели выбрать

В появившемся окне наблюдать информацию об идентификационном признаке (контрольной сумме) файлов, являющихся метрологически значимыми частями ПО. Фактическая (рассчитанная при запуске) контрольная сумма должна совпадать с эталонной контрольной суммой приведенной в паспорте на мезонин.

5.7 Обработка результатов измерений

• 5.7.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ Р 8.736-2011 «Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений».

5.7.2 Результаты измерений заносятся в файл протокола (значения погрешностей подсчитываются автоматически).

5.8 Оформление результатов поверки

• 5.8.1 При автоматизированной процедуре проведения поверки для каждой измеряемой величины в протоколе указываются:

  к

  ч о С

- максимальный и минимальный результат измерения величины;

- значение погрешности измерения, рассчитанного в результате обработки результатов измерений;

- предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

- результат сравнения значения погрешности измерения, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

Приложение А (обязательное)

Методика внешней калибровки мезонина

А.1 Перед проведением внешней калибровки необходимо:

1) подготовить измерительные приборы и принадлежности:

• -   мультиметр 3458А Agilent (далее - мультиметр);

• -   ИТМ ФТКС.687420.128;

• -   патч - корд экранированный категории 5Е Длина 1 м;

• -   кабель ШШВ ФТКС.685621.038.



А.2 Калибровка воспроизведения напряжения питания каналов:

• 1) собрать схему калибровки, для чего:

• 2) включить все компоненты системы: ПЭВМ (убедиться в отсутствии сообщения об ошибках ее самотестирования и загрузки операционной среды), MezaBOX с калибруемым мезонином и мультиметр. Выждать не менее 20 мин. Запустить на мультиметре режим автокалибровки. После завершения автокалибровки установить мультиметр в режим измерения напряжения постоянного тока с автоматическим выбором диапазона измерений;

• 3) снять перемычку между технологическими клеммами подключения миллиамперметра, обозначенными «mA»;

• 4) руководствуясь приложением В, запустить на исполнение программу «МТМ6. Поверка, калибровка» и выбрать проверяемый мезонин;

• 5) дождаться исчезновения надписи «Идёт инициализация»;

• 6) патч - кордом соединить 1-й канал мезонина с разъемом «0» ИТМ;

• 7) подключить измерительный кабель мультиметра следующим образом: провод «+» к гнезду «Р+» правой пары гнезд «Р+» и «Р-» ИТМ, относящейся к разъему «0», провод «-» и экранный провод подключить к клемме заземления ИТМ;

• 8) на поверочной панели кнопкой «канал» выбрать 1 канал;

• 9) на программной панели выбрать вкладку «Калибровка пит.»;

• 10) на поверочной панели нажать кнопку «Калибровка Цап+» и следовать указаниям программы;

• 11) переключить провод «+» измерительного кабеля мультиметра к гнезду «Р-» правой пары гнезд «Р+» и «Р-». На поверочной панели нажать кнопку «Калибровка Цап-» и следовать указаниям программы;

• 12) повторить действия 6)-10) для остальных каналов.

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

  42

А.3 Калибровка измерения дифференциального напряжения с моста:

• 1) собрать схему калибровки, для чего:

• 2) включить все компоненты системы: ПЭВМ (убедиться в отсутствии сообщения об ошибках ее самотестирования и загрузки операционной среды), MezaBOX с калибруемым мезонином и мультиметр. Выждать не менее 20 мин. Запустить на мультиметре режим автокалибровки. После завершения автокалибровки установить мультиметр в режим измерения напряжения постоянного тока с автоматическим выбором диапазона измерений;

  3) грамму

  4)

  5)

руководствуясь приложением В, запустить на исполнение про-«МТМ6. Поверка, калибровка» и выбрать проверяемый мезонин; дождаться исчезновения надписи «Идёт инициализация»; подключить измерительный кабель мультиметра подключить к

соединить 1-й канал мезонина с разъемом «МОСТ»

ручкой «S» на минус 50 мВ ± ручкой «S» на

50 мВ ± 5 %. Нажать кнопку «Пуск»;

• 10) переключить знак калибровки на минус и повторить действия 7), 8). Вернуть знак калибровки в состояние «+»;

• 11) повторить действия 6)-9) для остальных каналов.

Приложение В (обязательное)

Порядок запуска программ на исполнение

В.1 После каждого включения крейта, перед запуском программы проверки, необходимо запустить на исполнение программу - менеджер ресурсов VXI.

В.2 Для запуска программы - менеджера ресурсов VXI в среде Windows необходимо выбрать из меню «Пуск» в подменю ПО интерфейса VXI ярлык «Resource Manager».

В.3 Для запуска на исполнение любой программы из меню «Пуск» в меню «Пуск» необходимо выбрать подменю «Выполнить». В появившемся окне необходимо нажать кнопку «Обзор». В окне «Обзор» необходимо выбрать диск и папку местонахождения файла запускаемой программы и, отметив файл запуска, нажать кнопку «Открыть». При этом сведения о размещении исполняемого файла перемещаются в командную строку окна «Запуск программы». Затем необходимо нажать на кнопку «ОК», программный файл запустится на исполнение.

В.4 Для запуска на исполнение любой программы из программы «Проводник» из меню «Пуск», в подменю «Программы», выбрать программу «Проводник». В раскрывшемся окне необходимо выбрать диск и папку местонахождения файла запускаемой программы. Установить указатель манипулятора «Мышь» (в дальнейшем - «мышь») на файл программы и дважды нажать на левую кнопку «мыши».

В.5 Упростить запуск программ можно поместив ярлыки к ним на «рабочем столе» экрана. Для этого необходимо обратиться к справочной системе Windows.

Для запуска программы на исполнение достаточно установить указатель «мыши» на ярлык программы и дважды нажать левую кнопку «мыши».

В.6 В случае использования управляющих панелей и программ проверки модулей(мезонинов), после запуска программ необходимо выбрать инструмент, для чего:

• - на панели «Выбор инструмента» установить указатель «мыши» на название инструмента и отметить его (нажать левую кнопку «мыши»);

• - нажать кнопку «Выбрать».

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

  47

В.7 Для открытия управляющей панели мезонинов необходимо:

- запустить управляющую панель НМ (см. п. В.6), на которой установлен нужный мезонин;

- в поле «Панели мезонинов» установить указатель «мыши» на пустое поле слева от названия нужного мезонина и отметить его (нажать левую кнопку «мыши»), в поле должна появиться отметка;

- в поле «Панели мезонинов» установить указатель «мыши» на изображение папки справа от мезонина и нажать левую кнопку «мыши».

Примечание - Операцию выбора инструмента необходимо выполнить для всех инструментов, находящихся в списке на панели «Выбор инструмента».

Приложение Г

(обязательное)

Назначение контактов входного соединителя RJ-45
