Методика поверки « Государственная система обеспечения единства измерений Мультиметры цифровые модульные М9181А» (M9181A/MП-2018)

Закрытое Акционерное Общество «АКТИ-Мастер» АКТУАЛЬНЫЕ КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ И ИНФОРМАТИКА

127254, Москва, Огородный проезд, д. 5, стр. 5 тел./факс (495)926-71-85 E-mail: post@actimaster.ru http://www.actimaster.ru

УТВЕРЖДАЮ

Генеральный директор ЗАО <

«к

Мастер»

г

Государственная система обеспечения единства измерений

Мультиметры цифровые модульные М9181А

Методика поверки

М9181А/МП-2018

Д.Р. Васильев

Заместитель генерального директора по метрологии ЗАО «АКТИ-Мастер»

г. Москва

2018

Настоящая методика поверки распространяется на мультиметры цифровые модульные М9181А (далее - модули) с заводскими номерами MY56000119, MY56000120, MY56000127, MY56000147, MY56900129, изготовленные компанией Keysight Technologies Microwave Products (M) Sdn. Bhd.” (Малайзия), и устанавливает методы и средства их поверки.

Интервал между поверками - 1 год.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1. Операции поверки

• 1.2 Если поверяемый модуль используется в определенных режимах и диапазонах измерений, по запросу пользователя поверка может быть проведена в этих режимах и диапазонах, при этом должна быть сделана соответствующая запись в свидетельстве о поверке.

• 2.1 Рекомендуется использовать средства поверки, указанные в таблице 2.

Допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых генераторов с требуемой точностью.

В частности, допускается применять менее точный калибратор в качестве источника, и выполнять измерения методом сравнения с использованием эталонного мультиметра, например, Agilent/Keysight 3458А.

• 2.2 Средства измерений должны быть исправны, поверены и иметь документы о поверке.

Таблица 2 - Средства поверки

К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области электрических измерений.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 4.2 Во избежание несчастного случая и для предупреждения повреждения модуля и поверочного оборудования необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью сетевого кабеля, предназначенного для данного оборудования;

• - заземление оборудования должно производиться посредством заземляющего контакта сетевого кабеля;

• - запрещается производить установку и изъятие модуля из слота при включенном шасси;

• - запрещается производить подсоединение кабелей к контактам модуля или отсоединение от них, когда имеется напряжение на входе модуля;

• - запрещается работать с модулем при обнаружении его повреждения.

При проведении поверки должны соблюдаться следующие условия окружающей среды:

• - температура воздуха (23 ±2) °C;

• - относительная влажность воздуха от 30 до 70 %;

• - атмосферное давление от 84 до 106.7 kPa.

• 6 ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ

• 6.1.1 При проведении внешнего осмотра проверяются:

• - чистота и исправность разъемов модуля;

• - отсутствие механических повреждений корпуса модуля;

• - правильность маркировки и комплектность модуля.

• 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого модуля, его следует направить в сервисный центр для проведения ремонта.

6.2.1. Перед началом работы следует изучить руководство по эксплуатации поверяемого модуля, а также руководства по эксплуатации применяемых средств поверки.

• 6.2.2 Выполнить загрузку программного обеспечения и установку модуля в соответствии с указаниями руководства по эксплуатации.

• 6.2.3 Подготовить калибратор к работе в соответствии с руководством по эксплуатации. Перед операциями поверки выдержать модуль во включенном состоянии не менее 60 min.

В процессе выполнения операций результаты измерений заносятся в протокол поверки.

Полученные результаты должны укладываться в пределы допускаемых значений, указанных в таблицах раздела 7 настоящей методики. При получении отрицательных результатов по какой-либо операции необходимо ее повторить. При повторном отрицательном результате модуль следует направить в сервисный центр для регулировки и/или ремонта.

• 7.2.1 Запустить программу “Keysight Connection Expert”, открыть вкладку PXI/AXI Shassis. Убедиться в том, в списке устройств отображается наименование модуля и номер слота, в который он установлен.

• 7.2.2 Выбрать модуль для подключения через “SFP”, нажать клавишу “Connect”.

Запустить панель Soft Front Panel.

Кликнуть на вкладке Help, выбрать пункт About.

Записать результат проверки номера версии (Driver Revision) в таблицу 7.2.

• 7.2.3 Выполнить диагностику, для чего войти в меню Utility, выбрать Self-Test, Run Self Test. После завершения процедуры должно появиться сообщение “Self Test passed / Self Test complete ”. Закрыть окно Self-Test.

Записать результат диагностики в таблицу 7.2.

Таблица 7.2 - Опробование и диагностика

• 7.3.1 Установить на модуле: DCV, Continuous, Power Line Frequency 50, NPLC 64, Range 200 mV.

• 7.3.2 Установить короткозамыкатель между гнездами “V HI” и “V LO” модуля.

• 7.3.3 Выждать 1 min для минимизации термо-эдс, кликнуть на клавише Null.

Записать отсчет напряжения на панели модуля в первую строку столбца 4 таблицы 7.3.

• 7.3.4 Отсоединить короткозамыкатель от гнезд “HI” и “LO” модуля.

• 7.3.5 Убедиться в том, что на калибраторе установлено напряжение 0 V, и выход калибратора отключен (“STBY”).

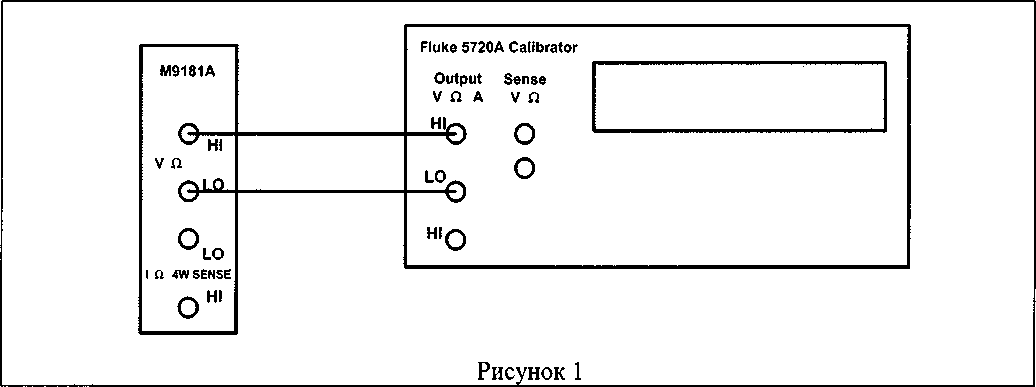

• 7.3.6 Используя измерительные кабели, выполнить соединения модуля и калибратора, как показано на рисунке 1.



• 7.3.7 Активировать выход калибратора клавишей “OPR”.

Устанавливать на панели модуля диапазон (Range) и значения напряжения на калибраторе, как указано в столбцах 1 и 2 таблицы 7.3.

Записывать отсчеты напряжения на панели модуля в столбец 4 таблицы 7.3.

• 7.3.8 Отключить выход калибратора клавишей “STBY”.

Таблица 7.3 - Погрешность измерения постоянного напряжения

Схема соединения - по предыдущей операции (рисунок 1).

• 7.4.1 Установить на модуле: ACV, NPLC 64, Range 200 mV.

• 7.4.2 Установить на калибраторе напряжение 0 mV.

• 7.4.3 Активировать выход калибратора клавишей “OPR”.

Устанавливать на панели модуля диапазон (Range), как указано в столбце 1 таблицы 7.4.

Устанавливать соответствующие значения напряжения и частоты на калибраторе, указанные в столбцах 2 и 3 таблицы 7.4.

Записывать отсчеты напряжения на панели модуля в столбец 5 таблицы 7.4.

• 7.4.4 Отключить выход калибратора клавишей “STBY”.

• 7.4.5 Отсоединить кабели от модуля и калибратора.

Таблица 7.4 - Погрешность измерения переменного напряжения

• 7.5.1 Установить на модуле: DCI, NPLC 64, Range 2 mA.

• 7.5.2 Выждать 1 min для минимизации термо-эдс, кликнуть на клавише Null.

Записать отсчет силы тока на панели модуля в столбец 4 таблицы 7.5.

• 7.5.3 Установить на калибраторе силу тока 0 mA и выход в положение “STBY”.

• 7.5.4 Используя измерительные кабели, выполнить соединения модуля с калибратором, как показано на рисунке 2.

• 7.5.5 Активировать выход калибратора клавишей “OPR”.

• 7.5.6 Устанавливать на панели модуля диапазон (Range) и значения силы тока на калибраторе, как указано в столбцах 1 и 2 таблицы 7.3.

Записывать отсчеты силы тока на панели модуля в столбец 4 таблицы 7.5.

• 7.5.7 Отключить выход калибратора клавишей “STBY”.

Рисунок 2

Таблица 7.5 - Погрешность измерения силы постоянного тока

M9181A

I n 4W SENSE

Схема соединения - по предыдущей операции (рисунок 2).

• 7.6.1 Установить на модуле: ACI, NPLC 64, Range 2 mA.

• 7.6.2 Установить на калибраторе силу тока 0 mA и выход в положение “STBY”.

• 7.6.3 Активировать выход калибратора клавишей “OPR”.

• 7.6.4 Устанавливать на модуле диапазон (Range), как указано в столбце 1 таблицы 7.6.

Устанавливать на калибраторе значения силы тока и частоты, указанные в столбцах 2 и 3 таблицы 7.6.

Записывать отсчеты силы тока на панели модуля в столбец 5 таблицы 7.6.

• 7.6.5 Отключить выход калибратора клавишей “STBY”.

• 7.6.6 Отсоединить кабели от модуля и калибратора.

Таблица 7.6 - Погрешность измерения силы переменного тока

• 7.7.1 Установить на модуле: 4WQ, NPLC 64, Range 200 Q.

• 7.7.2 Установить на лицевой панели модуля короткозамыкатели так, чтобы были замкнуты все гнезда HI”, “Q LO”, “Q Sense HI”, “Q Sense LO” модуля.

• 7.7.3 Выждать 1 min для минимизации термо-эдс, кликнуть на клавише Null.

Записать отсчет сопротивления на панели модуля в первую строку столбца 4 таблицы 7.7.

• 7.7.4 Установить на калибраторе сопротивление 0 Q и выход в положение “STBY”.

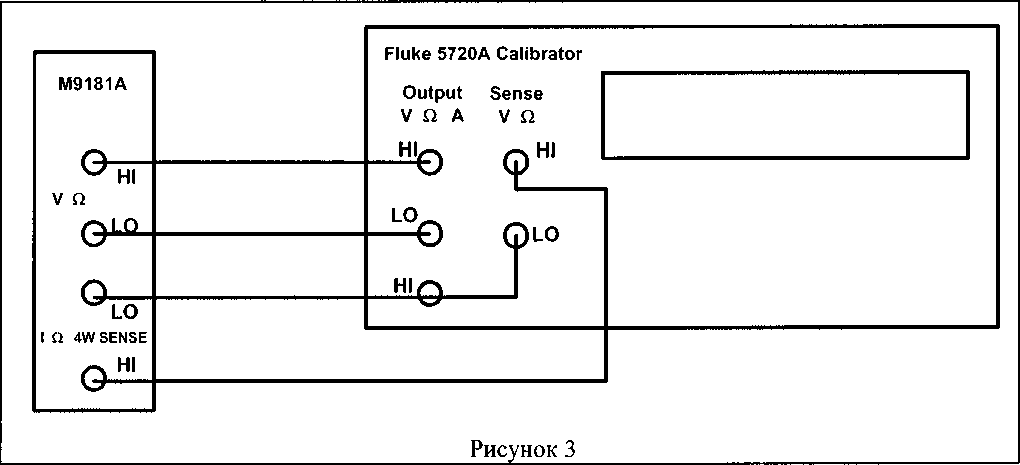

• 7.7.5 Используя измерительные кабели, выполнить соединения модуля и калибратора, как показано на рисунке 3.



• 7.7.6 Установить на калибраторе режим воспроизведения сопротивления по 4-х проводной схеме (СОМР 4 wire).

• 7.7.7 Активировать выход калибратора клавишей “OPR”.

Устанавливать на панели модуля диапазон (Range) и значения сопротивления на калибраторе, как указано в столбцах 1 и 2 таблицы 7.7.

Записывать отсчеты сопротивления на панели модуля в столбец 4 таблицы 7.7.

• 7.7.8 Отключить выход калибратора клавишей “STBY”.

• 7.7.9 Отсоединить кабели от модуля и калибратора.

по 4-х

Таблица 7.7 - П<

схеме

• 7.8.1 Установить на модуле: 2WQ, NPLC 64, Range 200 О.

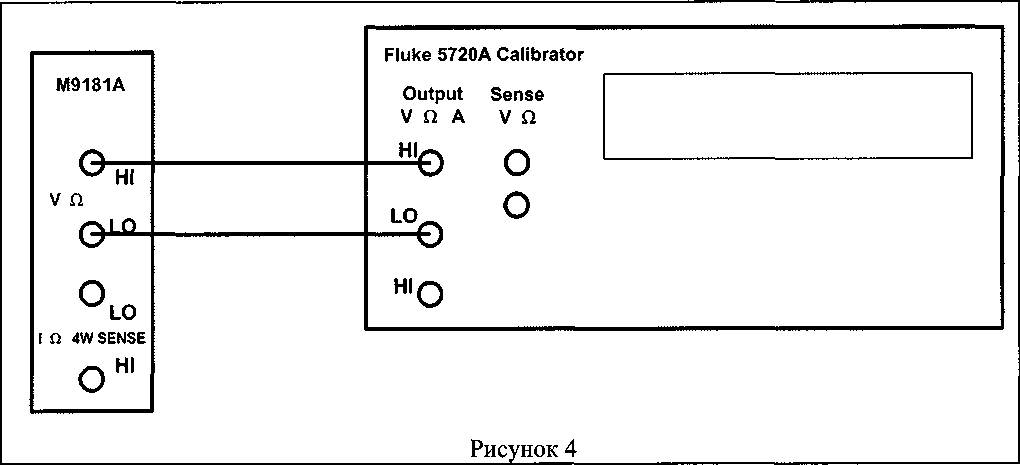

• 7.8.2 Используя измерительные кабели, выполнить соединения модуля и калибратора, как показано на рисунке 4.

• 7.8.3 Установить на калибраторе режим воспроизведения сопротивления по 2-х проводной схеме (Comp off).

• 7.8.4 Установить на калибраторе сопротивление 0 Q и выход в положение “OPR”.

• 7.8.5 Выждать 1 min для минимизации термо-эдс, кликнуть на клавише Null.



• 7.8.6 Устанавливать на панели модуля диапазон (Range) и значения сопротивления на калибраторе, как указано в столбцах 1 и 2 таблицы 7.8.

Записывать отсчеты сопротивления на панели модуля в столбец 4 таблицы 7.8.

• 7.8.8 Отключить выход калибратора клавишей “STBY”.

• 7.8.9 Отсоединить кабели от модуля и калибратора.

Таблица 7.8 - Погрешность измерения сопротивления по 2-х проводной схеме

7.8.10 Закрыть панель модуля Soft Front Panel.

• 7.8.10 Закрыть программу “Keysight Connection Expert”.

ПОВЕРКА ЗАВЕРШЕНА

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки

• - наименование и обозначение поверенного средства измерения

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик по форме таблиц раздела 7 настоящего документа.

При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.
