Лист№ 1

Всего листов 25

Приложение к свидетельству № 51424 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для регулировки и поверки счетчиков электрической энергии ЦУ6800

Назначение средст ва измерений

Установки для регулировки н поверки счетчиков электрической энергии 1ДУ68(Ю (в дальнейшем установки) предназначены для регулировки и поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии методом эталонного счетчика по ГОСТ 8.259-2004, ГОСТ 8.584-2004. В зависимости от исполнения, установки предназначены, также, для поверки ваттметров, варметров, амперметров, вольтметров.

Опнеакне средства измерений

Принцип действия установки основан на методе эталонного счетчика и заключается в подаче на параллельные и последовательные цепи эталонного и поверяемых счетчиков одинаковых входных сигналов, цифровой обработке показаний эталонного и поверяемых с последующей выдачей результатов на встроенные устройства индикации.

счетчиков

счетчиков рсгулирО’

Питание параллельных и последовательных цепей поверяемых и эталонного нестабилизированными сигналами производится от сети переменного тока через вочиые устройства, содержащиеся в пульте установки, или стабилизированными сигналами от источников стабилизированного трехфазного напряжения и тока (в дальнейшем - блок напряжения и блок тока соответственно), входящих в состав установки в зависимости от исполнения. Последовательные цепи эталонного счетчика, в зависимости от исполнения установки, подключаются к цепям тока установки или через масштабирующие трансформаторы тока, или непосредственно.

В зависимости от исполнения, для обеспечения возможности поверки счетчиков с неразрывными связями между параллельными и последовательными цепями, применяется или блок гальванической развязки, или трансформаторы тока гальванической развязки.

Регулируемые или поверяемые счетчики подключаются к стендам, имеющим по 6 поверочных мест. Количество стендов, входящих в состав установок, зависит от е€ исполнения.

Установка обеспечивает обмен с внешним персональным компьютером по интерфейсу RS-232 для передачи на него информации с целью хранения.

Выпускается пятьдесят два исполнения, отличающихся следующим:

  • - классом точности поверяемых счетчиков, а также видом регулируемых и поверяемых средств измерений за счет применения эталонных счетчиков разных типов;

  • - возможностью регулировки и поверки средств измерений при стабилизированных выходных сигналах;

  • - количеством стендов, входящих в состав установки;

  • - возможностью групповой регулировки и поверки трехфазных и (или) однофазных счетчиков с неразрывными связями между параллельными и последовательными цепями.

Структура условного обозначения установки приведена на рисунке 1.

У6800 X X / Х^Х

Возможность групповой регулировки и поверки однофазных или трехфазных счетчиков с соединенными параллельными и последовательными цепями:

символ отсутствует - групповая регулировка н поверка счетчиков о неразрывными связями между параллельными и последовательными цепями невозможна*^

«Р» - возможна групповая регулировка и поверка однофазных счетчиков с соединенными параллельными и последовательными цепями’^;

«ТЗ», или «Тб», или «Т12» • возможна групповая регулировка и поверка 3-х, или 6-тн, или 12-ти, соответственно, и однофазных, и трехфазных счетчиков с соединенными параллельными и последовательными цепями^\

Примечания.

Обеспечивается возможность регулировки и поверки одного однофазного нлн одного трехфазного счетчика с соединенными паро^ельными и последовательными цепями

Обеспечивается возможность групповой регулировки и поверки однофазных счетчиков с соединенными параллелы!ыми и последовательными цепями на 1-м, 2-х или 3-х стендах.

* Обеспечивается возможность групповой регулировки и поверки и однофазных, и трехфазных счетчиков с соединенными параллельными н последовательными цепями только на установках, содержащих в составе 1 («ТЗ» или «Тб») или 2 («Т12») стенда. Количество стендов (общее количество поверочных мест), входящих в состав установки:

«1» - I шт. (общее количество поверочных мест б);

«2» - 2 шт. (общее количество поверочных мест 12); «3» - 3 шт. (общее количество поверочных мест 18); «4» - 4 шт. (общее количество поверочных мест 24);

«5» - 5 шт. (общее количество поверочных мест 30).__________

Возможность регулировки и поверки средств измерений при стабилизированных выходных сип<алах:

символ отсутствует - возможность отсутствует;

«И» - регулировка и поверка средств измерений при стабили-знрованных выходных сигналах возможна.

Класс точности поверяемых счетчиков, а также вид регулируемых и поверяемых средств измерений:

символ отсутствует - класс точности поверяем ых счетчиков 1,0 и менее точные, возможна регулировка и поверка однофазных и трехфазных счетчиков активной энергии, трехфазных счетчиков реактивной энергии, в том числе, в зависимости от исполнений установок, с соединенными параллельными и последовательными цепями, а также возможна регулировка и поверка ваттметров, трехфазных варметров, н, с внешними дополнительными приборами, вольтметров и амперметров;

«М» - класс то’шост» поверяемых счет'»1коо 0.2S или мснсс точные, в зависимости от исполнения установок, их режима работы и вида поверяемых счетчиков, возможна регулировка и поверка однофазных и трехфазных счетчиков активной и реактивной энер-гии, ваттметров, варметров, вольтметров, амперметров.

«ЦУ6800» - условное обозначение типа установки.

Рисунок Ь Структура условного обозначения установки

Перечень выпускаемых исполнений установки и состав установки в зависимости от исполнения приведен в таблице 1.

Таблица 1 - Перечень исполнений

Условное обозначение исполнений

Состав установок в зависимости от исполнения

ЦУ6800/1...ЦУ6800/5 (в дальнейшем - установки исполнений ЦУ6800-0)

Пульт; стенды от I до 5 шт.; эталонный счетчик ЦЭ680б-0,1; масштабирующие трансформаторы тока

ЦУ6800/1-Р...ЦУ6800/5-Р (в дальнейшем - установки исполнений ЦУ6800-Р)

Пульт; стенды от 1 до 5 шт.; эталонный счетчик ЦЭ6806-0,1; масштабирующие трансформаторы тока; блок гальванической развязки

ЦУ6800И/1...ЦУ6800И/5 (в дальнейшем - установки исполнений ЦУ6800И)

Пульт; стенды от I до 5 шт.; эталонный счетчик ЦЭ6806-0.1; масштабирующие трансформаторы тока; блок напряжения; блок тока

ЦУ6800И/1 -Р... ЦУ6800И/5-Р (в дальнейшем - установки исполнений ЦУ6800И-Р)

Пульт; стенды от 1 до 5 шт.; эталонный счетчик ЦЭ6806-0,1; масштабирующие трансформаторы тока; блок напряжения; блок тока; блок гальванической развязки

ЦУ6800/1.ТЗ; ЦУ6800/1-Т6; ЦУ6800/2-Т12 (в дальнейшем - установки исполнений ЦУ6800-Т)

Пульт; стенды от 1 или 2 шт.; эталонный счетчик ЦЭ6806-0,1; масштабирующие трансформаторы тока; трансформаторы тока гальванической развязки 3,6 или 12 шт. соответственно

ЦУ6800И/1-ТЗ; ЦУ6800И/1-Т6; ЦУ6800И/2-Т12 (в дальнейшем -установки исполнений ЦУ6800И-Т)

Пульт; стенды от 1 или 2 шт.; эталонный счетчик ЦЭ6806-0,1; масштабирующие трансформаторы тока; блок напряжения; блок тока; трансформаторы тока гальванической развязки 3,6 или 12 шт. соответственно

ЦУ6800М/1,.. ЦУ6800М/5 (в даль-нейшс.м - установки исполнений ЦУ6800М)

Пульт; стенды от 1 до 5 шт.; стойка с эталонным ваттметром-счетчиком СЕ603М-0.050-120; масштабирующие трансформаторы тока

ЦУ6800М/1-Р...ЦУ6800М/5-Р (в дальнейшем - установки исполнений ЦУ6800М-Р)

Пульт; стенды от 1 до 5 шт.; стойка с эталонным ваттметром-счетчиком СЕ603МТ-0,050-120; масштабирующие трансформаторы тока; блок гальванической развязки

ЦУ6800МИ/1...ЦУ6800МИ/5 (в дальнейшем - установки исполнений ЦУ6800МИ)

Пульт; стенды от 1 до 5 шт.; стойка с эталонным ваттметром-счетчиком CE603M-0.050-I20; масштабирующие трансформаторы тока; блок напряжения; блок тока

ЦУ6800МИ/1-Р...ЦУ6800МИ/5-Р (в дальнейшем - установки исполнений ЦУ6800МИ-Р)

Пульт; стенды от 1 до 5 шт.; стойка с эталонным ваттметром-счетчиком СЕ603МТ-0.050-120; масштабирующие трансформаторы тока; блок напряжения; блок тока; блок гальванической развязки

ЦУ6800М/1-ТЗ; ЦУ6800М/1-Т6; ЦУ6800М/2-Т12 (в дальнейшем -установки исполнений ЦУ68ООМ-Т)

Пулы, стенды от 1 или 2 шт.; стойка с эталонным ваттметром-счетчиком СЕ6ОЗМТ-О,О5О-12О; масштабирующие трансформаторы тока; трансформаторы тока гальванической развязки 3,6 или 12 шт. соответственно

ЦУ6800МИ/1-ТЗ; ЦУ6800МИ/1-Т6: ЦУ6800МИ/2-Т12 (в дальнейшем -установки исполнений ЦУ6800МИ-Т)

Пульт; стенды от I или 2 шт.; стойка с эталонным ваттметром-счетчиком СЕ603МТ-0,050-120; масштабирующие трансформаторы тока; блок напряжения; блок тока; трансформаторы тока гальванической развязки 3,6 или 12 шт. соответственно

Общий вид пульта установок исполнений ЦУ6800-0, ЦУ6800-Р, ЦУ6800И. ЦУ68ООИ-Р. ЦУ6800-Т, ЦУ6800И-Т представлен на рисунке 2. Место пломбирования эталонного счетчика ЦЭ6806Ч>,1 показаны на рисунке стрелками. Доступ к местам пломбирования масштабирующих трансформаторов тока обеспечивается при снятии задней панели пульта. Масштабирующие трансформаторы тока пломбируются в двух местах - на задней и боковой панелях. Пульт установок исполнений ЦУ6800М, ЦУ6800М-Р, ЦУ68ООМИ. ЦУ68ООМИ-Р, ЦУ6800М-Т, ЦУ6800МИ-Т отличается тем, что в него не входит эталонный счетчик ЦЭ6806-0,1.

Общий вид стойки эталонного счетчика установок исполнений ЦУ6800М-Р, ЦУ6800МИ, ЦУ6800МИ-Р, ЦУ68СЮМ-Т, ЦУ6800МИ-Т представлен на рисунке 3. Места пломбирования эталонного многофункционального ватгметра-счстчнка СЕ603М показаны на рисунке стрелками.

Общий вид стендов установок исполнений ЦУ6800-0, ЦУбвООИ, ЦУ68ООМ. ЦУ6800МИ и место пломбирования модуля вычисления представлены на рисунке 4.

Общий вид стендов установок исполнений ЦУ68ОО-Р, ЦУ6800И-Р, ЦУ6800М-Р, ЦУ6800МИ-Р и место пломбирования модуля вычисления представлены на рисунке 5. Блок гальванической развязки пломбируется на верхней панели в двух местах по диагонали.

Общий вид стендов установок исполнений ЦУ6800/1-Т6, ЦУ6800И/1-Т6, ЦУ6800/2-Т12, ЦУ6800И/2-Т12, ЦУ68(ЮМ/1-Т6, ЦУ6800МИ/1-Т6, ЦУ6800М/2-Т12, ЦУ68ООМИУ2-Т12 и место пломбирования модуля вычисления представлены на рисунке 6. Трансформаторы тока гальванической развязки пломбируются з двух местах на передней панели. Стенды установок исполнений ЦУ6800/1-ТЗ, ЦУ68(Х)И/1-ТЗ. ЦУ6800М/1-ТЗ. ЦУ6800МИ/1-ТЗ отличаются от стендов, представленных на рису'нкс 6, количеством трансформаторов тока гальванической развязки. В стенд входят 3 трансформатора тока гальванической развязки.

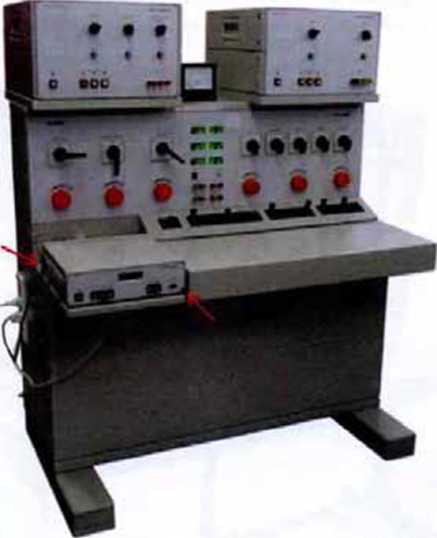

Рисунок 2 - Общий вид пульта установок исполнений ЦУ6800-0, ЦУ6800-Р, ЦУ6800И, ЦУ6800И-Р, ЦУ6800-Т, ЦУ6800И-Т и места пломбирования эталонного счетчика ЦЭ6806-0,1.

t

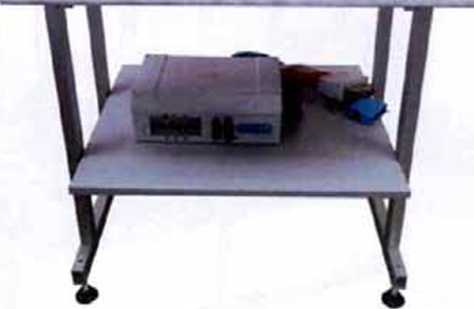

Рисунок 3 - Общий вид стойки эталонного счетчика установок исполнений 1ДУ6800М-Р,

ЦУ6800МИ, ЦУ6800МИ-Р, ЦУ6800М-Т. ЦУ6800МИ-Т и места пломбирования эталонного многофункционального ваттметра-счетчика СЕ603М на верхней панели

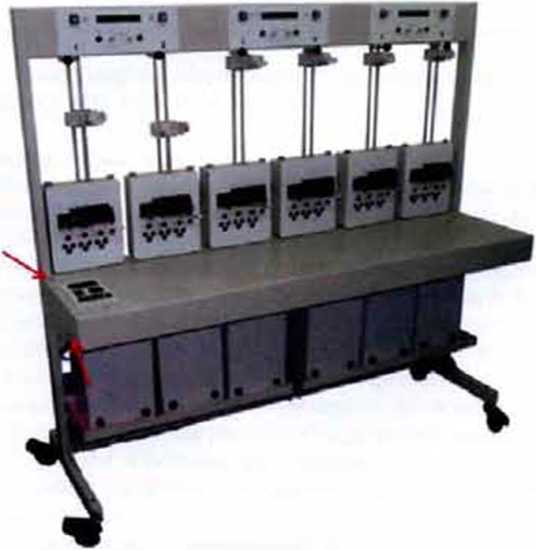

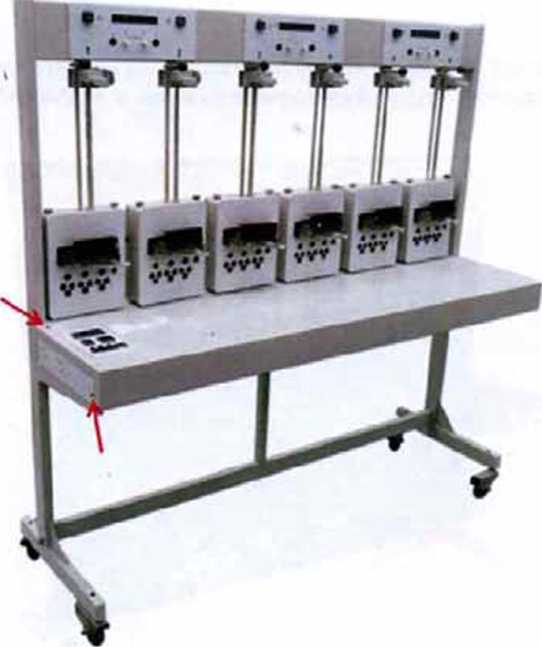

Рисунок 4 - Общий вид стендов установок исполнений ЦУ6800-0, ЦУ6800И. ЦУ6800М. ЦУ6800МИ и места пломбирования модуля вычисления

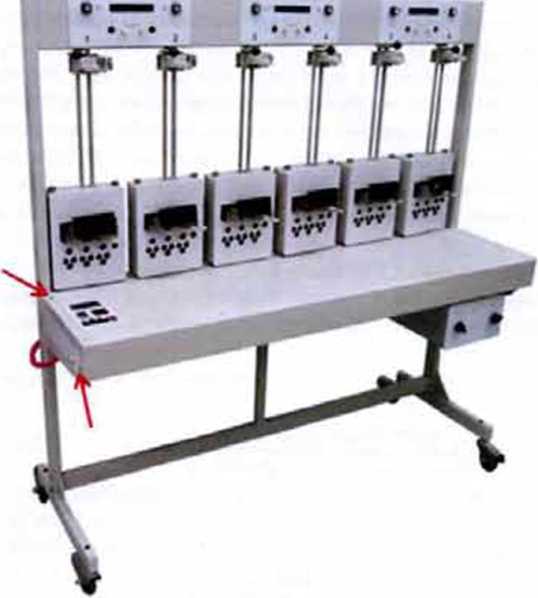

Рисунок 5 - Общий вид стендов установок исполнений ЦУ6800-Р, ЦУ6800И-Р, ЦУ6800М-Р, ЦУ6800МИ-Р и места пломбирования модуля вычисления

Рисунок 6 - Общий вид стендов установок исполнений ЦУ6800/1-Т6, ЦУ68(Х)И/1-Т6.

ЦУ6800/2-Т12» ЦУ6800И/2-Т12. ЦУ6800М/1-Т6. ЦУ6800МИ/1-Т6. ЦУ68ООМ/2-Т12, ЦУ6800МИ/2-Т12 и места пломбирования модуля вычисления

Программное обеспечение

установки является встроеннььм и разделено на метрологически значимую и метролошчсски незначимую части. Программное обеспечение (в дальнейшем - ПО) состоит из трех взаимодействующих модулей. Модуль измерения силы тока и напряжения выполняет обработку и отображение на индикаторных табло вспомогательных результатов измерений: фазных напряжений и силы фазных токов. Модуль отображения информации обеспечивает отображение на индикаторных табло стендов результатов тестирования ПО и аппаратной части, а также -результатов расчетов модуля вычисления. Модуль вычисления выполняет расчет погрешностей счетчиков при их калибровке и поверке. Мстролошчески значимой частью ПО является модуль вычисления.

ПО записывается в соответствующие узлы установок на стадии изготовления. Зашита от считывания и изменения ПО осуществляется аппаратно и пломбированием модуля вычисления. Считывание из установок и запись в изготовленные установки программного кода невозможны.

Идентификационные данные метрологически значимой части ПО установки указаны в таблице 2.

значимой части ПО

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Проп>амма модуля вычисления установки ЦУ6800

ИНЕС.467465.00

3-01 Д4

4.0

244

LRC

Таблица 2 - Идентификационные данные

Уровень зашиты програь<много обеспечения от непреднамеренных и преднамеренных изменений, в соответствии с МИ 3286-2010, - «С».

Метрологические и технические характеристики

Основные технические характеристики установок всех исполнений приведены в таблице 3.

Пределы допускаемых значений погрешностей измерений величин установками исполнений ЦУ6800-0, ЦУ6800-Р, ЦУ6800И, ЦУ6800И-Р, ЦУ6800-Т, ЦУ6800И-Т в режимах регулировки и поверки счетчиков и других средств измерений, как с изолированными друг от друга параллельными и последовательными цепями, так и с соединенными, приведены в таблице 4.

Пределы допускаемых значений погрешностей измерений величин установками исполнений ЦУ6800М, ЦУ6800М-Р, 1ДУ6800МИ, ЦУ6800МИ-Р, ЦУ68ООМ/1-ТЗ, ЦУ6800МИ/1-ТЗ в режимах регулировки и поверки счетчиков и средств измерений мощности с изолированными друг от друга параллсльиььми и последовательными цепями приведены в таблице 5.

Пределы допускаемых значений погрешностей измерений величии установками исполнений ЦУ6800М-Р, ЦУ6800МИ-Р в режимах регулировки и поверки однофазных счетчиков и однофазных средств измерений мощности с соединенными параллельными и последовательными цепями приведены в таблице 6.

Пределы допускаемых значений погрешностей измерений величии установками исполнений ЦУ6800М-Т, ЦУ6800МИ-Т в режимах регулировки и поверки однофазных и трехфазных счетчиков н однофазных и трехфазных средств измерений мощности с соединенными параллельными и последовательными цепями приведены в таблице 7.

Дополнительные погрешности установок исполнений ЦУ6800-0, ЦУ6800-Р, ЦУ6800И, ЦУ6800И-Р. ЦУ6800-Т, ЦУ6800И-Т приведены в таблице 8.

Г.

Дополнительные погрешности установок исполнений ЦУ6800М,  ЦУ6800М-Р,

ЦУ6800МИ, ЦУ6800МИ-Р, ЦУ6800М-Т, ЦУ6800МИ-Т приведены в таблице 9.

Таблица 3 - Основные технические характеристики установок всех исполнений

Технические характеристики

Значения характеристик

Номинальные значения поддиапазонов канала напряжения, В

57,7; 127; 220; 380.

Номинальные значения поддиапазонов канала тока:

  • • при нестабилизированных выходных сигналах, А

  • • при стабилизированных выходных сигналах, А

0,5; 1,0; 2,5; 5.0; 10; 20; 50; 100.

0,5; 1,0; 2,5; 5,0; 10.

Выходная мощность, на фазу, канала напряжения:

  • - при нестабилизированных выходных сигналах, В*А

  • - при стабилизированных выходных сигналах, В*А

до 200. до 25.

Выходная мощность, на фазу, канала тока:

* при нестабилизированных выходных сигналах, В*А - при стабилизированных выходных сигналах, В А

до 250. до 25.

Номинальные значения устанавливаемого коэффициента мощности при нестабилизированных выходных сигналах

1,0; 0,8 (емк.); 0,5 (инд.).

Диапазон регулирования углов сдвига фазы сигналов напряжения относительно сигналов тока при стабилизированных выходных сигналах, градусов

± 180

Максимальное количество одновременно регулируемых или поверяемых счетчиков, в зависимости от исполнения установки и вида счетчиков, штук

от 3 до 30

Напряжение питания, В

3x380,380/л

Частота тока сети питания, Гц

(50±2,5) или (60±3) Гц.

Мощность, потребляемая от сети питания, не более, В А

3000

Габаритные размеры, мм, не более:

  • - пульта управления;

-стенда;

  • - стойки эталонного счетчика

  • - эталонного счетчика

  • - блока напряжения;

  • - блока тока;

  • - блока гальванической развязки;

  • - трансформатора тока гальванической развязки

705x1140x1165 557x1400x1450 750x650x750 510x470x145 290x440x462 290x440x462 330x380x180 200x380x280

Масса, кг, не более:

  • - пульта управления;

-стенда (без блока гальванической развязки и без трансформаторов тока гальванической развязки);

  • - стойки эталонного счетчика (без эталонного счетчика)

• эталонного счетчика

  • - блока напряжения;

  • - блока тока

  • - блока гальванической развязки;

  • - трансформатора тока гальванической развязки

310

65

30

16

40

40

30

17

Таблица 4 - Пределы допускаемых значений погрешностей измерений величин установками исполнений ЦУ6800-0, ЦУ6800-Р, ЦУ6800И, ЦУ6800И-Р, ЦУ6800-Т. ЦУ6800И-Т в режимах регулировки и поверки счетчиков и других средств измерений, как с изолированными друг от друга параллельными и последо-вательными цепями, так и с соединенными

Наименование измеряемой величины и условное обозначение

Среднеквадратическое значение фазно-го напряжения U

Среднеквадратическое значение силы тока I

Активная мощность, погрешность счетчиков активной энергии:

  • - мощность в трех

фазных цепях, погрешность трехфазных счетчиков при симметричной на-грузке_______________

  • - мощность в трехфазных цепях, погрешность трехфазных счетчиков при несимметричной нагрузке

  • - мощность в однофазной цепи,погрешность однофазных счетчиков

Вид и единица измерения погрешности’^

Пределы допускаемых значений погрешности

Основная, относительная.

(X. М

±

0,5+0,25

X

*4           >

Диапазоны и поддиапазоны изменения параметров входных сигналов’^

и от 40 до 420 В

I от 0,005 до ImixP или ImixQ. В зависимости от режима работы^^’Ч X- поддиапазон измерения силы тока, А (0,5; 1,0; 2,5; 5,0; 10; 20; 50; 100 А).

X - текущее значение си-лы тока, А.

и - см. примечание к таблице. X - текущее значение силы тока, А. cos (fi - коэффициент активной мощности.

I от 0,01 до

0,05 а"'

I от 0,05 до

I 1|лжхР

I от 0,01 до

0,05 А*"

I от 0,05 до ImaxP

I от 0,05 ДО

Продолжение таблицы 4

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности**

Прелелы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сигналов’*

Реактивная мощность. погрешность счетчиков реактивной энергии при измерении мощности и энергии методом перекрестного включе-ния:________________

- мощность в трехфазных цепях, погрешность трехфазных счетчиков при симметричной на-грузке______________

• мощность в трехфазных цепях, погрешность трехфазных счетчиков при несимметричной на-грузке

Примечания.

’* Пределы допускаемых значений основной относительной погрешности измерения мощности и энергии, а также погрешности в режиме определения погрешностей счетчиков нормируются для следующих значении информативных параметров выходных сигналов установки:

  • - номинальные значения напряжений З^ЮО. 100/7з; 3’<220,220/л/З ; 3*380,380/Тз В;

  • - диапазон напряжений ±20 % от номинального значения;

  • - диапазон силы тока от 0,01 до максимального значения 1т*хр или InuxQ'.

  • - коэффициент мощности (активной cos 9> и реактивной sin (р} 0,5 (инд.) - 1,0 - 0,5 (смк.) и МИНУС 0,5 (инд.) - минус 1,0 - минус 0,5 (емк.).

^* Максимальное значение силы тока, при измерении силы тока, активной мощности и при определении погрешности счетчиков активной энергии установок исполнений:

  • - ЦУ6800-0, ЦУ680О-Р, ЦУ6800И, ЦУ6800И-Р. а также ЦУ6800/1-ТЗ. ЦУ6800И/1-ТЗ равно 120 А;

  • - ЦУ6800/1-Т6. ЦУ6800И/1-Т6 равно 70 А;

  • - ЦУ6800/2-Т12, ЦУ6800№-Т12 равно 50 А.

^* Максимальное значение силы тока, 1тахо> из.меренни силы тока, реактивной мощности в трехфазных цепях и при определении погрешности трехфазных счетчиков реактивной энергии установок исполнений:

  • - ЦУ6800-0, ЦУ6800-Р. ЦУ6800И. ЦУ6800И-Р. а также ЦУ6800/1-ТЗ. ЦУ6800И/1-ТЗ равно 69,38 А;

  • - ЦУ6800/1-Т6, ЦУ6800И/1-Т6 равно 40,40 А;

  • - ЦУ6800/2-Т12. ЦУ6800И/2-Т12 равно 28,87 А.

** Нс нормируется для установок исполнений ЦУ6800-Т, ЦУ6800И-Т в режимах регулировки и поверки счетчиков и других средств измерений с соединенными параллельными и последовательными цепями

Основная, относительная

%

0,25+0,15^^-!^

t[o,20+0.I5(l-|sin(p|)]

±

0.30+0,20^^-!^

t [o.2S+O,ls(l-|siti «^)]

и-см. примечание к таблице.

X - текущее значение силы тока, А. sin - коэффициент реактивной мощности

I от 0.05 до lm«Q”

I ОТ 0,01 до

0.05 А*’

I от 0.05 до

Таблица 5 • Пределы допускаемых значений погрешностей измерений величин установками исполнений ЦУ6800М, ЦУ6800М-Р, ЦУ6800МИ, ЦУ6800МИ-Р, ЦУ6800М/1-ТЗ» ЦУ6800МИ/1-ТЗ в режимах регулировки и поверки счетчиков и средств измерений мощности с изолированными друг от друга параллельными и последовательными цепями*^

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешностей

Диапазоны и поддиапазоны измерения параметров входных сигналов

Среднеквадратиче-ское значение фазного напряжения U, фазного напряжения основной гармоники U(l), меж-дуфазного напряжения Um*

Основная, относительная %

±0,05

и и U(l) от40 до 300 В Омф от 70 до 500 В

Среднсквадратичс-ское значение силы тока I, силы тока основной гармоники 1(1)

Основная, относительная %

±0,2

I и 1(1) от 0,005 до 0,01 А

±0,1

I и 1(1) от 0,01 до 0,05 А

±0,05

1 и 1(1) от 0,05 до 120 А

Частота тока основной гармоники F(l)

Абсолютная, Гц

±0,001

F( 1) от 45 до 66 Гц

Угол сдвига фазы основной гармоники:

Абсолютная, ®

±0,005

От Одо 360 О; и от 40 до 300 В

- напряжение-напряжение Ф(1)ии!

-ток-ток (p(l)ii;

±0,01

1 от 0,01 до

0,05 А

±0.005

I от 0,05 до 120 А

напряжение-ток

Ф(1Хл

±0,01

1 от 0,01 до

0,05 А

±0,005

I от 0,05 до

120 А

Коэффициенты активной и реактивной мощностей cos ф и sin ф соответственно.

Абсолютная

±0,001

От минус 1,0 до 1,0; и от 40 до

300 В

I от 0,01 до 120 А

Продолжение таблицы 5

Наименование измеряемой величины и условное обозначение

Вид и единица измq)eния погрешности

Пределы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сигналов

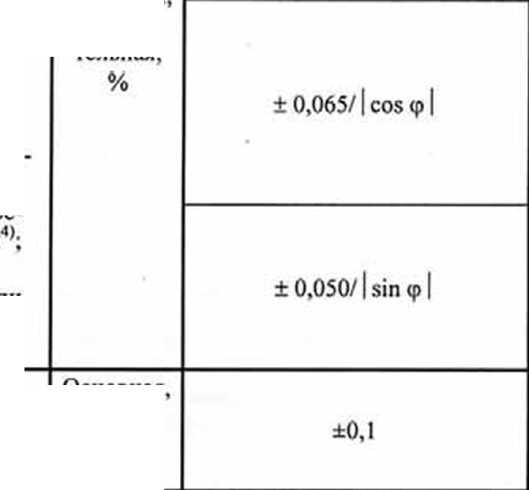

Активная мощность Р в одно- и трехфазных цепях, погрешность одно- и трехфазных счетчиков активной энер-гии^>.

Реактивная мощность Q, погрешность счетчиков реактивной энергии, при измерении мощности и энергии ме-тодами^\

  • - перекрестного включения^^;

  • - геометрическим*^

  • - сдвига сигнала напряжения на 1/4 периода основной гармоннки*\

  • - сдвига сигнала напряжения интегри-рованием*\

  • - по мощности основной гармоники

  • - в трехфазной трехпроводной цепи методом с искусст-венной нейтральюЧ

Полная мощность s«

I от 0,005 до 0,01 А

Основная, относительная %

± 0,065/1 cos (р

±0,035/1 cos ф

Основная, относительная.

Основная, относительная, %

I от 0,01 до 0,05А

I от 0,05 до 120 А

I от 0,01 до 0,05 А

I от 0,05 до 120 А

I от 0,005 до 0,01 А

1 от 0,01 до 0,05 А

I от 0,05 до 120 А

I от 0,01 до 0,05 А

I от 0,05 до 120 А

I от 0,05 до 120 А

и от 40 до 300 В; Ф(1)и1 от о до 360®

Наименование измеряемой величины и условное обозначение

Вили единица измерения погрешности

Пределы допускаемых значений погрешностей

Диапазоны и поддиапазоны изменения параметров входных сигналов

Электрическая энергия*’:

Основная, относи-тельная, %

I от 0,05 до 120 А

и от 40 до

300 В;

1 cos ф 1=1,0;

Не менее 100 с

- активная;

±0,05

- реактивная.

±0.1

и от 40 до 300 В;

1 sin ф 1=1,0. Не менее 100 с

Активная н реактивная мощности основной гармоники каждой из фаз Р(1) и 0( 1) соответственно

Основная, приведенная’’ %

±0,1

1(1) от 0,05 до

120 А

U(l) от 40 до 300 В;

Ф(1)и«от0до

360”

Коэффициент иска-жеиия синусоидальности кривой напряжения Ки

Абсолютная. %

±0,01

Ки менее 1%

и от 40 до 300 В; п®’<40

Относительная,

%

±1

КиОТ 1% до 20%

Коэффициент искажения синусоидальности кривой тока К|

Абсолютная. %

±0,1

К| до

10%

I от 0,01 до

0.1 Ап‘’ <40

Абсолютная. %

±0,01

К| менее 1%

1 от 0.1 до

120 А п^’<40

Относительная,

%

±1

К|от 1 до 50%

Погрешность периода импульсного сигнала на испытательных выходах счетчиков (погрешность встроенных часов)

Основная, относительная, %

±0.0001

При времени усреднения не менее 20 с

Примечания

Приведенные в таблице 5 пределы допускаемых значений погрешностей установок исполнений ЦУ68ООМ-Р, ЦУ68(Х)МИ-Р нормируются для работы при отключенном блоке гальванической развязки, пределы допускаемых значений погрешностей установок исполнений ЦУ6800М/1-ТЗ, ЦУ6800МИ/1-ТЗ нормируются для поверочных мест, нс оснащенных трансформаторами тока гальванической развязки.

Приведенные в таблице 5 пределы допускаемых значений основной относительной погрешности измерения мощностей в трехфазных цепях, погрешностей в режиме определения погрешностей трехфазных счетчиков, погрешности измерения энергии в трехфазных цепях, нормируются для практически симметричных напряжений и нагрузки.

Пределы допускаемых значений погрешностей измерения нормируются для режима измерения реактивной мощности в трехфазных цепях и для режима определения погрешностей тоехфазных счегчиков реактивной энергии.

Пределы допускаемых значений погрешностей измерения нормируются для режима измерения реактивной мощности в однофазных и трехфазных цепях и для режима опредсле-

НИЯ погрешностей однофазных н трехфазных счетчиков реактивной энергии.

Нормирующее значение приведенной пшрешности измерения активной и реактивной мощностей основной гармоники полная мощность гармоники.

- порядок контролируемых высших гармонических составляющих.

Таблица 6 - Пределы допускаемых значений погрешностей измерений величин установками исполнений ЦУ68001М-Р, ЦУ6800МИ-Р в режимах регулировки и поверки однофазных счетчиков и однофазных средств измерений мощности с соединенными параллельными и последовательными цепями'^

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешностей

Диапазоны и поддиапазоны измерения параметров входных сигналов

Среднеквадратине-ское значение фазного напряжения и, фазного напряжения основной гармоники U(l)

Основная, относительная %

±0,1

и и U(l)oT 154 до 264 В

Среднеквадратическое значение силы тока 1, силы тока основной гармоники 1(1)

Основная, относительная %

±0,2

I и 1(1) от 0,005 до 0,01 А

±0,1

1 и 1(1) от 0,01 до 0,05 А

±0,05

1 и 1( 1) от 0,05 до 120 Л

Частота тока основной гармоники F(l)

Абсолютная, Гц

±0,001

Г(1)от47.5до 63 Гц

Угол сдвига фазы основной гармоники: напряжение-ток 4>(1)и

Абсолютная, ®

±0.1

От Одо 360 •; и от 154 до 264 В

1 от 0.01 до

120 А

Коэффициенты активной и реактивной мошностей cos q> и sin ф соответственно.

Абсолют

ная

±0,002

От минус 1,0 до 1,0; и от 154 до 264 В

1от 0.01 до

120 А

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сигналов

Активная мощность в однофазных цепях, погрешность однофазных счетчиков активной энергии.

Основная, относительная, %

±0,25

I от 0.005 до 0,01 А

и от 154 до 264 В; |созф 1=1,0

= (0,25-0.1х|со5ф|)

I от 0,01 до 0,05 А

и от 154 до 264 В;

1 cos ф 1 от 0.5 до 1.0

±{0,16-0,06x|cos(p|)

I от 0,05 до 120 А

± 0,065/1 cos ф 1

I от 0,01 до 0.05 А

и от 154 до 264 В;

(cos Ф 1 от 0,1 до 0,5

± 0,05/1 cos ф 1

I от 0,05 до 120 А

Реактивная мощность в однофазных цепях, погрешность однофазных счетчиков реактивной энергии, при измерении мощности и энергии методами:

  • - геометрическим;

  • - сдвига сигнала напряжения на 1/4 периода основной гармоники;

  • - сдвига сигнала напряжения интегрированием;

  • - по мощности основной гармоники.

Основная, относительная, %

±0,25

I от 0,005 до 0,01 Л

и от 154 до 264 В;

1 sin Ф 1=1.0

± (0.3 - 0,1 X1 sin Ф1)

I от 0,01 до 0,05 А

и от 154 до 264 В;

1 sin ф 1 от 0,5 до 1,0

±(0,25 -0,1х|sinф|)

I от 0,05 до 120 А

± 0,2/1 sin ф 1

1 от 0,01 до 0,05 А

и от 154 до 264 В; |8Шф| ОТ 0,1 до 0,5

± 0,12/1 sin ф 1

I от 0,05 до 120 А

Полная мощность в однофазных цепях

Основная, относительная, %

±0,15

I от 0.05 до 120 А

и от 154 до

264 В;

Ф(1)и1 ОТ Одо

360®

Электрическая энергия в однофазных цепях

Основная, относи-тельная, %

±0,1

I от 0.05 до 120 А

и от 154 до 264 В;

1 cos ф 1=1,0;

Не менее 100 с

-активная;

- реактивная.

±0,15

и от 154 до 264 В;

1 sin ф 1=1,0.

Не менее 100 с

Наименование изме* ряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешностей

Диапазоны и поддиапазоны изменения параметров входных сигналов

Активная и реактивная мощности основной гармоники каждой из фаз

Основная, приве-денная^\ %

±0,15

1(1) от

0,05 до

120 А

U(I)OT154 до 264 В;

<p(l)ui от Одо

360’

Коэффициент искажения синусондаль-ностн кривой напряжения Ки

Абсолютная, %

±0,01

Ки менее 1%

и от 154 до 264 В; п”<40

Относительная,

%

±1

Киот 1% до 20%

1

Коэффициент искажения синусоидальности кривой тока К|

Абсолютная, %

±0,1

Ki до 10%

I от 0,01 до 0,1 А <40

Абсолютная. %

±0,01

Ki менее 1%

I от 0,1 до 120 Ап” <40

Относительная,

%

±1

Ki от 1 до 50%

Погрешность периода импульсного сигнала на испытательных выходах счетчиков (погрешность встроенных часов)

Основная, относительная, %

±0,0001

При времени усреднения не менее 20 с

Примечания

Пределы допускаемых значений погрешностей установок исполнений ЦУ6800М-Р, ЦУ6800МИ-Р нормируются для работы при подключенном блоке гальванической развязки.

Нормирующее значение приведенной погрешности измерения активной и реактивной мощностей основной гармоники ~ полная мощность гармоники.

- порядок контролируемых высших гармонических составляющих.

Таблица 7 • Пределы допускаемых значений погрешностей измерений величин установками исполнений ЦУ68ООМ-Т, ЦУ6800МИ-Т в режимах регулировки и поверки однофазных и трехфазных счетчиков, а также однофазных и трехфазных средств измерений мощности с соединенными параллельными и последовательными цепями’^

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешностей

Диапазоны и поддиапазоны измерения параметров входных сигналов

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(l), меж-дуфазного напряжения Оыф

Основная, относительная %

±0,05

и и U(I) от 40 до 300 В и„ф от 70 до 500 В

Среднеквадратическое значение силы тока I, силы тока основной гармоники КО

Основная, относительная %

±0,25

I и 1(1) от 0,005 до 0,05 А

±0,1

I и 1( 1) от 0,05 А до

Частота тока основной гармоники F(l)

Абсолютная, Гц

±0,001

Г(1)от45 до 66 Гц

Угол сдвига фазы основной гармоники:

- напряжение-напряжение ф(1)ии;

Абсолют-ная,®

±0,005

От Одо

360 и от 40 до

300 В

-ток-ток ф(1)п;

±0,15

I от 0,05 А до

I 2^

*тах

напряжение-ток

Ф(1)и1

±0,15

I от 0,05 А до I 2)

>1Пах

Коэффициенты активной и реактивной мощностей cos ф и sin ф соответственно.

Абсолютная

±0,002

От минус 1,0 до 1,0; и от 40 до 300 В

I ОТ 0,05 А до I

*(пах

Лист № 18

Всего листов 25

ие таблицы?

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сишалов

Активная мощность в одно- и трехфазных цепях, погрешность одно- и трехфазных счетчиков активной энер-гии'>.

Основная, относительная %

±1

I от 0,005 до 0,05 А

и от 40 ДО 300 В;

1 cos ф 1 =1,0

±0,25

I от 0,05 до 0.25 А

и от 40 ДО

300 В;

|cos ф 1 от 0,5 ДО 1.0

±(0,2-0,Ix|cosq>|)

I от 0,25 А до

± 0,1/1 cos Ф1

I от 0,25 А до Iffm.4

и от 40 до 300 В;

1 cos ф 1 от 0,1 до 0,5

Реактивная мощность. погрешность счетчиков реактивной энергии, при измерении мощности и энергии методами^\ «

  • - перекрестного включения^\

  • - геометрическим’^

  • - сдвига сигнала напряжения на 1/4 периода основной гармоники’^

  • - сдвига сигнала напряжения интегрн-рованием’\

  • - по мощности основной гармоники’^

  • - в трехфазной трехпроводной цепи методом с искусственной нейтралыо^\

Основная, относи-тельная, %

±1

I от 0,005 до 0,05 А

и от 40 до 300 В;

|$тф|=1,0

±0.3

I от 0,05 до 0,25 А

и от 40 до 300 В;

1 sin ф 1 от 0.5 до 1,0

±(0,3 - 0,12х 1 sin ф|)

I от 0,25 А

ДО

± 0,12/| sin ф 1

I от 0,25 А ДО 1п«и

и от 40 до 300 В;

51Пф1 ОТ 0,1

до 0,5

Полная мощность^^

Основная, относительная, %

±0,15

I от 0,25 А до Imix

и от 40 до

300 В;

Ф(1)и1 от Одо

360**

Электрическая энергия”:

Основная, относи-тельная, %

I от 0,25 А до Imm

и от 40 до

300 В: 1со$ф|»1.0: Не менее 100 с

- активная;

±0,1

- реактивная.

±0.2

и от 40 до

300 В;

1 sin ф 1 “ 1.0. Не менее 100 с

таблицы 7

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешностей

Диапазоны и поддиапазоны изменения параметров входных сигналов

Активная II реактивная мошностн основной гармоники каждой из фаз

Основная, приведенная^’ %

±0,2

1(1) от 0,25 А до

I

•mu

U(1)OT 40 до 300 В;

Ф(1)у|От0 до

360®

Коэффициент иска-жения сннусондаль-нести кривой напряжения Ки

Абсолютная, %

±0,01

Ку менее 1%

и от 40 до 300 В; п^<40

Относительная,

%

±1

Ку от 1% до 20%

Коэффициент искажения сннусондаль-ностн кривой тока К[

Абсолютная. %

±0,1

К] до 10%

I от 0,01 до 0,1 А п’’<40

Абсолютная, %

±0,01

К] менее 1%

I от 0.1 до

I imu п”<40

Относительная,

%

±1

К| от 1 до

50%

Погрешность периода импульсного сигнала на испытательных выходах счетчиков (погрешность встроенных часов)

Основная, относительная, %

±0.0001

При времени усреднения не менее 20 с

Примечания

‘^Пределы допускаемых значений погрешностей установок исполнений ЦУ68СИ)М/!-ТЗ, ПУ6800МИУ1-ТЗ нормируются для поверочных мест, оснащенных трансформаторами тока гальванической развязки. Пределы допускаемых значений погрешностей установок исполнений ЦУ6800М/1-Т6, ЦУ6800МИ/1-Т6, ЦУ6800М/2-Т12. ЦУ6800МИ/2-Т12 нормируются для всех поверочных мест.

Максимальное значение силы тока, Im», установок исполнений;

  • - ЦУ6800/1-ТЗ. ЦУ6800И/1-ТЗ равно 120 А;

  • - ЦУ6800/1-Т6, ЦУ6800И/ЬТ6 равно 70 А;

  • - ЦУ6800/2-Т12, ЦУ6800№-Т12 равно 50 А.

^^Приведенные в таблице 7 пределы допускаемых значений основной относительной погрешности измерения мошностей в трехфазных цепях, погрешностей в режиме определения погрешностей трехфазных счетчиков, погрешности измерения энергии в трехфазных цепях, нормируются для практически симметричных напряжений и нагрузки.

Пределы допускаемых значений погрешностей измерения нормируются для режима измерения реактивной мощности в трехфазных цепях и для режима определения погрешностей ‘^хфазных счетчиков реактивной энергии.

Пределы допускаемых значений погрешностей измерения нормируются для режима измерения реактивной мощности в однофазных и трехфазных цепях н для режима определения погрешностей однофазных и трехфазных счетчиков реактивной энергии.

Нормирующее значение приведенной погрешности измерения активной и реактивной мощностей основной гармоники - полная мощность гармоники.

’^п- порядок контролируемых высших гармонических составляющих.

Таблица 8 - Дополнительные погрешности установок исполнений ЦУ6800-0, ЦУ6800-Р, ЦУ6800И. ЦУ6800И-Р. ЦУ6800-Т, ЦУ6800И-Т

Наименование измеряемой величины

Наименование, диапазон изменения и единица измерения влияющей величины

Пределы допускаемых значений дополнительной погрешности

Диапазоны и поддиапазоны изменения информативных параметров входных сигналов

Среднеквадратмче-ское значение фаз-ного напряжения U Среднеквалратиче-ское значение силы тока I

Активная и реактивная мощности, погрешность счетчиков. нэмеренне энергии

Температура окружающего воздуха от 10 до 35®С

и от 40 до 420 В или от 154 до 264 В в зависимо-сти от режима работы 1 от 0,01 Адо 1пихрИЛИ в зависимости от режима работы и от 46 до 264 В или от 154 до 264 В в зависимости от режима работы. 1 от 0,0! или от 0,05 А”‘**до1т1хр или

8 зависимости ОТ режима работы. 1со$ф1 ОТ 0,5 до 1.0 или от минус 0,5 до минус 1,0, isintpl от 0,5 до 1,0 или от минус 0,5 до минус 1,0

Примечания

Максимальное значение силы тока, Iruup. при измерении силы тока, активной моишо* сти и при определении погрешности счетчиков активной энергии установок исполнений:

  • - ЦУ6800-0, ЦУ6800-Р. ЦУ6800И, ЦУ6800И-Р, а также ЦУ6800/1-ТЗ, ЦУ6800И/1-ТЗ равно 120 А;

  • - ЦУ6800/1-Т6, ЦУ6800И/1-Т6 равно 70 А;

  • - ЦУ6800/2-Т12. ЦУ6800И/2-Т12 равно 50 А.

Максимальное значение силы тока, I^uq. при измерении силы тока, реактивной мощности в трехфазных цепях и при определении погрешности трехфазных счетчиков реактивной энергии установок исполнений:

  • - ЦУ6800-0. ЦУ6800-Р. ЦУ6800И. ЦУ6800И-Р, а также ЦУ6800/1-ТЗ, ЦУ6800И/1-ТЗ равно 69,38 А;

  • - ЦУ6800/1-Тб, ЦУ6800И/1-Т6 равно 40.40 А;

  • - ЦУ6800/2-Т12, ЦУ6800И/2-Т12 равно 28,87 А.

Минимальное значение силы тока, дтя которого нормируются дополнительная погрешность измерения мощности, энергии и дополн1псльная погрешность в режиме определения погрешностей счетчиков, для установок исполнений ЦУ6800-0, ЦУ6800-Р, ЦУ6800И, ЦУ6800И-Р, равно 0,01 А.

Минимальное значение силы тока, для которого нормируются дополнительная погрешность измерения мощности, энергии и дополнительная погрешность в режиме определения погрешностей счетчиков, для установок исполнений ЦУ6800/1-ТЗ, ЦУ6800И/1-ТЗ. при поверке счетчиков с изолированныхеи друг от друга параллельными и последовательными це-ИЯМИ равно 0,01 А, при поверке счетчиков с соединенными параллельными и последовательными цепями равно 0,05А.

Минимальное значение силы тока, для которого нормируются оговоренные дополнительные погрешности, для установок исполнений ЦУ68(Х)/!-Т6, 1ДУ6800И/1-Т6, ЦУ6800/2-Т12, ЦУ6800И/2-Т12 равно 0,05 А.

Таблица 9 - Дополнительные погрешности установок исполнений ЦУ6800М, ЦУ6800М-Р, ЦУ6800МИ, ЦУ6800МИ-Р, ЦУ6800М-Т, ЦУ6800МИ-Т

Наименование измеряемой величины

Наименование, диапазон изменения и единица измерения влияющей величины

Пределы допускаемых значений дополнительной погрешности

Диапазоны и поддиапазоны изменения информативных параметров входных сигналов

Средне-квадратическое значение фазного напряжения V, фазного напряжения основной гармоники U(l), меж-луфазного напряжения Ьмф

Температура окружающего воз духа от 10 до 35®С

0,10-6ZC;

0.I0-5ZC;

0,I0-5ZC

и и U(l) от 40 до 300 В или от 154 до 264 В в зависимости от режима работы,

Um* от 70 до 500 В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

и и U(l) от40 до 300 В или от 154 до 264 В в зависимости от режима работы,

Омф от 70 до 500 В

Среднеквадратическое значение силы тока I, силы тока основной гармоники ди

Температура окружающего воздуха от 10 до 35®С

0,I-5ZC; O.I-SZ/o

I и 1(1) от 0,01 Адо1,„„’’

Магнитное поле индукцией 0.5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

I и 1(1) от 1,0 до 60 А (от исполнения)

олжение таблицы 9

Наименование измеряемой величины

Наименование, диапазон изменения и единица измерения влияющей величины

Пределы допускаемых значений дополнительной погрешности’^

Диапазоны и поддиапазоны изменения информативных параметров входных сигналов

Активная и реактивная мощности, погрешность счетчиков, измерение энергии

Температура окружающего воздуха от 10до35®С

0.1 -szc

и от 40 до 300 В или от

154 до 264 В в зависимости от режима работы, 1 от 0,01, или от 0,05, или от 0,25 а”'    ♦> до

Icos ф1 от 0,1 до 1,0 или Isin ф1 от 0,1 до 1.0

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,1 %

и от 40 до 300 В или от

154 до 264 В в зависимости от режима работы, I от 1,0 А до 60 А (от исполнения).

1со$ф1 =1,0 или |$1пф1=1,0

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазиой цепи

±25д

и ОТ 40 до 300 В или от

154 до 264 В в зависимости от режима работы, I от 1,0 до 60 А, 1со8ф1 =1,0 или |$1Пф1=1,0

Полная мощность

Температура окружающего воздуха от 10до35®С

0,1 -б^С

и от 40 до 300 В или от 154 до 264 В в зависимости от режима работы, I от 0,05 или от

0,25 А»«до!™,»

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармо}{ики

±0,1 %

и от 40 до 300 В или от 154 до 264 В в зависимости от режима работы, I от 1,0 А до 60 А (от исполнения)

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±0.1 %

и от 40 до 300 В или от 154 до 264 В в зависимости от режима работы, I от 1,0 до 60 А

Активная и реактивная мощность основной гармоники (начало)

Температура окружающего воздуха от 10 до 35**С

0,1-yZC

и от 40 до 300 В или от 154 до 264 В в зависимости от режима работы, I от 0,05 или от

0,25 А”'«до!«,»

лжснне таблицы 9

Наименование измеряемой величины

Наименование, диапазон изменения и единица измерения влияющей величины

Пределы допускаемых значений дополнительной погрешности’^

Диапазоны и поддиапазоны изменения информативных параметров входных сигналов

Активная и реактивная мощность основной гармоники (окончание)

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармонию!

±0,1 %

и от 40 до 300 В или от 154 до 264 В в зависимости от режима работы.

I от 1,0 А до 60 Л (от исполнения), 1со8ф1 =1,0 или lsinq>l=l ,0

Период импульсного сигнала на нспытатель-ных выходах счетчиков (погрешность встроенных часов)

Температура окружающего воздуха от 10 до 35®С

О.Гб^ЛС

При времени усреднения не менее 20 с

Примечания.

5а, Уд, - пределы допускаемых значений основной относительной, основной приведенной погрешностей измерения, соответственно..

Макси.мальное значение силы тока, Imu. установок исполнений:

  • - ЦУбвООМ, ЦУ68ООМ-Р. ЦУ6800МИ. ЦУ68(Х).МИ-Р. а также ЦУ6800/1-ТЗ. ЦУ6800И/1-ТЗ равно 120 А;

  • - ЦУ6800/1-Т6. ЦУ6800И/1.Т6 равно 70 А;

  • - ЦУ6800/2-Т12, ЦУ6800И/2-Т12 равно 50 А.

Минимальное значение силы тока, для которого нормируются дополнительная погрешность измерения мощности и дополнительная погрешность в режиме определения погрешностей счетчиков, для установок исполнений ЦУ6800М, ЦУ6800М-Р, ЦУ6800МИ, ЦУ6800МИ-Р, равно 0.01 А.

Минимальное значение силы тока, для которого нормируются дополнительная погрешность измерения мощности и дополнительная по17>ешность в режиме определения погрешностей счетчиков, для установок исполнений ЦУ6800М/1-ТЗ, ЦУ6800МИ/1-ТЗ, при поверке счетчиков с изолированными друг от ApyiTi параллельными и последовательными цепями равно 0,01 А, при поверке счетчиков с соединенными параллельными и последовательными цепями равно 0.05А.

Минимальное значение силы тока, для которого нормируются оговоренные дополнительные погрешности, для усгановок исполнений ЦУ6800М/1-Т6, ЦУ6800МИ/1-Т6, ЦУ6800М/2-Т12. ЦУ6800МИ/2-Т12 равно 0.05 А.

’’ Минимальное значение силы тока, дтя которого нормируется дополнительная погрешность измерения энергии, полной мощности и мощностей основной гармоники, для установок исполнений ЦУ6800М. ЦУ6800М-Р, ЦУ6800МИ. ЦУ6800МИ-Р, равно 0,05 А.

Минимальное значение силы тока, для которого нормируется дополнительная погрешность измерения энергии, полной мощности и мощностей основной гармоники, для установок исполнений ЦУ6800М/1-ТЗ, ЦУ6800МИ/1-ТЗ, при поверке счетчиков с изолированными друг от друга параллельными и последовательными цепями равно 0,05 А, при поверке счетчиков с соединенными параллельными и последовательными цепями равно 0,25А.

Минимальное значение силы тока, для которого нормируется оговоренная дополнительная погрешность, для установок исполнений ЦУ6800М71-Т6, ЦУ6800МИ/1-Т6, ЦУ6800М/2-TI2, ЦУ6800МИ/2-Т12 равно 0,25 А.

Условия применения установок:

  • - температура окружающего воздуха от 10 до 35 ®С;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Знак утверждения типа

наносится на заднюю панель пульта управления методом офсетной печати или другим способом. не ухудшающим качества, и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

1. Установка для регулировки и поверки счетчиков электрической энергии ЦУ6800 (одно из исполнений).

2.

  • 3.

  • 4.

  • 5.

  • 6.

Руководство по эксплуатации ДЖЦ2.763.004 РЭ.1 (2 части).

Формуляр ДЖЦ2.763.004 ФО. 1.

Методика поверки ДЖЦ2.763.004 ИЗ.З.

Руководство по среднему ремонту ДЖЦ2.763.004 PC*.

Комплект ЗИП согласно формуляра ДЖЦ2.763.004 ФО.1.

Примечание: *Поставлястся по отдельному заказу.

Поверка

осуществляется по документу ДЖЦ2.765.004 ИЗ.З "Установка для регулировки и поверки счетчиков электрической энергии ЦУ6800. Методика поверки", утвержденному ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 2012 г.

Основные средства поверки:

“ ваттметр-счетчик эталонный многофункциональный СЕ603М-0,050-120, диапазон напряжения от 30 до 300 В, диапазон силы тока от 0,001 до 120 А, диапазон частот от 45 до 66 Гц. коэффициент мощности от минус 1 до 1, погрешность измерения напряжения, силы тока, мощности ± 0,050 %;

- вольтметр В7-78/1, диапазон напряжений от О до 700 В, диапазон частот от 10 Гц до 20 кГц, погрешность нс более ± 0,1 %

Сведения о методике измерений

Методика измерений изложена в Руководстве по эксплуатации в разделе «Порядок работы».

Нормативные и технические документы, устанав,н1вающие требования к изделию установки для регулировки и поверки счетчиков электрической энергии ЦУ6800.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

МИ 3286-2010 Проверка защиты программного обеспечения и определение её уровня при испытаниях средств измерений в целях утверждения типа.

ТУ4222-094-63919543-2012 Установки для регулировки и поверки счетчиков электрической энергии ЦУ6800. Технические условия.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

- Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. (Осуществление деятельности по поверке и калибровке средств измерений).

Изготовитель

Закрытое акционерное общество «Электротехнические заводы «Энергомсра», юридический адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415, почтовый адрес: 355029, Россия, г. Ставрополь, ул. Ленина. 415, телефакс: (8652) 56-66-90; (8652) 35-75-27 (центр консультаций потребителей), 35-67-45,56-44-17 (канцелярия).

E-mail: concem@energomera.ru

Сайт: httD://www.eneraomera.ru

Испытательный центр:

ГЦИ СИ ФБУ «Ставропольский ЦСМ». регистрационный номер № 30056-10, 355035, г. Ставрополь ул. Доваторцев, 7 а, тел./факс: (8652) 35-21-77.35-76-19/95-61-94

E-mail: ispcentrcsm@gmail.com

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии ,

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
