ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ

43-88

Методика поверки

УШЯИ.411186.005 МП

МРБМП./^ -2006

РАЗРАБОТАНА ОАО “МНИЛИ”

Главный конструктор разработки, н ачальникотдел а

..С?.. А.Г. Петрович

...................2006

??

Исполнитель

........Л.К. Жакозич

........<?.</............2006

Г.М. Галаева

....... 2006

Литера 01

Содержание

Приложение А Форма протокола поверки

Настоящая методика распространяется на частотомер электронно-счетный 43-88 ТУ BY 100039847.076-2006 (по тексту - частотомер) и устанавливает методы и средства первичной и периодической поверок.

Первичной поверке подлежат частотомеры, выпускаемые из производства и после ремонта. Периодической поверке подлежат частотомеры, находящиеся в эксплуатации и на хранении.

Поверка должна проводиться в органах, аккредитованных в данном виде деятельности. Межповерочный интервал - 12 мес.

1 Операции и средства поверки

  • 1.1 При проведении поверки должны быть выполнены операции и применены средства поверки с характеристиками, указанными в таблице 1.1.

Таблица 1.1

Наименование операции

Внешний осмотр______

Проверка электрической прочности изоляции

Опробование___________

Проверка рабо тоспособности в режиме измерения частоты

Номер | пункта

МП

Наименование образцового средства измерений или вспомогательного средства поверки, основные метрологические характеристики

  • 4.1

  • 4.2

  • 4.3

  • 4.4

Установка высоковольтная измерительная (испытательная) УПУ-21,

LL от 200 до 1500 В, погрешность ±5 %

Обязательность I проведения : операции при первичной поверке

Да

Да

эксплуатации и хранении

Да

Нет

Синтезатор частоты 46-71.

Диапазон частот от 10 до 1300 МГц, погрешность ±2-10’s (внутреннего генератора)

Генератор сигналов низкочастотный ГЗ-112/1 Частота от 10 до 10-106 Гц, погрешность ±3 %. Выходное напряжение от 0,1 до 10 В, погрешность ±6 %

Генератор сигналов низкочастотный прецизионный ГЗ-122 (ГЗ-110). Частота от 0,01 до2-106Гц, погрешность ±3-10’7-f.

Выходное напряжение от 0,02 до 2 В,

\ погрешность ± I %......................

Генератор сигналов высокочастотный Г4-79. Частота от 1,78 до 2,56 ГГц,

погрешность ±0,5 %. Мощность от 0,02 до 20 мВт, погрешность _± 1 дБ

Генератор сигналов высокочастотный программируемый Г4-164. Частота от 0,1 до 640 МГц, погрешность ±0,5-104’.

Выходное напряжение от 0,02 до 2 В, погрешность ±1 дБ

Генератор импульсов Г5-60.

Длительность импульсов от 10 нс до 10 с, погрешность ±( 1 • 10‘J т +10 нс).

Период повторения от 100 нс до 10 с, погрешность ±1-10‘б • Т.

Амплитуда импульсов от 0,01 до 10 В, погрешность ±(0,03 U +2 мВ)

Да

Да

Окончание таблицы 1.1

Наименование операции

Номер пункта

МП

Наименование образцового средства измерений или вспомогательного средства поверки, основные метрологические характеристики

Обязательность проведения операции при

первичной

поверке

эксплуатации и хранении

4.4

Милливольтметр B3-36.

Напряжение от 3 мВ до 3 В в диапазоне частот от 10 кГц до 1 ГГц, погрешность ±4 %

Ваттметр M3-93. Мощность от 0,02 до

20 мВт, погрешность ±7 %

Проверка работоспособности в режиме измерения периода

4.5

Генератор сигналов низкочастотный прецизионный ГЗ-122 (ГЗ-110).

Генератор импульсов Г5-60.

Да

Да

Проверка работоспособности в режиме измерения длительности импульсов

4.6

Генератор импульсов Г5-60.

Да

Да

Проверка работы от внешнего источника опорной частоты

4.7

Генератор сигналов низкочастотный ГЗ-112/1.

Да

Да

Определение метрологических характеристик

4.8

Определение относительной погрешности частоты встроенного опорного генератора

4.8.1

Стандарт частоты рубидиевый 41-74.

Сигнал частотой 5 МГц, погрешность ±ГЮ’9

Да

Да

Компаратор частоты 47-12 (47-39).

Сличение частот 5 МГц, погрешность ±14 О’11

4астотомер электронно-счетный 43-63 *. 4астота от 0,1 до 200 МГц.

Период от 1 до 100 мкс, погрешность ±54 О’7

Определение относительной погрешности измерения частоты

4.8.2

Синтезатор частоты 46-71. Диапазон частот от 10 до 1300 МГц, погрешность внешнего опорного сигнал а ± Г10’9

Да

Да

Определение относительной погрешности измерения периода

4.8.3

Генератор сигналов низкочастотный прецизионный ГЗ-122 (ГЗ-110)

Да

Да

* Частотомер 43-63 не используется в случае применения компаратора 47-39.__

Примечания

  • 1  При проведении поверки разрешается применять другие средства поверки, обеспечивающие измерение соответствующих параметров с требуемой точностью.

  • 2 Средства измерений, используемые для поверки, должны быть поверены в органах аккредитованных в данном виде деятельности.

2 Требования безопасности

i'-y

  • 2.1 При подготовке и проведении поверки частотомера должны соблюдаться требования безопасности, указанные в руководстве по эксплуатации частотомере безопасности") и эксплуатационной документации применяемых СИ.           ■-

    р^4-У‘Меры

    Отдел .. - \у, у

    П мь Т.         ;

    ЦНфЬрМааш:     ,,, г

    И яп&мал; UtU'.UH / 0 Т У“ \ ’oka/р.;; ус,         ./ у. у

    ___

Д/

3 Условия поверки и подготовка к ней

  • 3.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C

    20 ±5;

    от 30 до 80;

    от 84 до 106 (от 630 до 795);

    230 ±4,6;

    50± 1.

  • - относительная влажность воздуха. %

  • - атмосферное давление. кПа (мм рт.ст.)

  • - напряжение питающей сети. В

  • - частота питающей сети, Гц

  • 3.2  Перед проведением поверки частотомер выдержать в условиях, установленных в

  • 3.1 не менее 4 ч.

  • 3.3  Средства поверки подготовить к работе в соответствии с их эксплуатационной документацией.

  • 3.4  При подготовке к поверке частотомера должны быть выполнены подготовительные работы, указанные в руководстве по эксплуатации УШЯИ.411186.005 РЭ.

  • 3.5  Частотомер обеспечивает работоспособность через 1 мин после включения, а метрологические характеристики - через 1 ч (кроме 4.8.1.1).

4 Проведение поверки

  • 4.1   Внешний осмотр

    • 4.1.1  При проведении внешнего осмотра должно быть установлено соответствие поверяемого частотомера следующим требованиям:

  • -  соответствие комплектности требованиям руководства по эксплуатации;

наличие и прочность крепления органов управления, четкость фиксации их положения, наличие вставок плавких;

  • -  отсутствие механических повреждений;

  • -  исправность разъемов, четкость маркировки частотомера.

Частотомер, имеющий дефекты, бракуется и направляется в ремонт.

  • 4.2  Проверка электрической прочности изоляции

    • 4.2.1 Проверку электрической прочности изоляции цепи питания частотомера проводят по ГОСТ 12.2.091 - 2002 в нормальных условиях применения с помощью установки высоковольтной измерительной (испытательной) УПУ-21, подключенной между соединенными вместе питающими штырями вилки сетевого шнура и контактом защитного заземления. Переключатель питания частотомера должен быть во включенном положении.

С выхода установки высоковольтной измерительной (испытательной) УПУ-21 подают испытательное напряжение переменного тока частотой 50 Гц значением 1500 В, начиная со значения рабочего напряжения 230 В с погрешностью не более ±10%. Увеличивают напряжение до испытательного значения плавно за время от 5 до Юс и выдерживают в течение 1 мин, а затем плавно снижают испытательное напряжение до нуля.

Во время проверки прочности изоляции не должно произойти возникновения разрядов или поверхностных пробоев, сопровождающихся резким возрастанием тока в испытываемой цепи. Появление "коронного" разряда не является признаком дефектности изоляции.

  • 4.3  Опробование

    • 4.3.1  Проверка частотомера в режиме самоконтроля

      • 4.3.1.1 Перед включением частотомера убедиться в наличии вставок плавких в сетевом разъеме на задней панели и их соответствие маркировочным надписям. Подтай^й^В^^вой шнур к питающей сети. Включение частотомера осуществить выключателе?ф^^ТБ'~чер'й30 с на индикаторе частотомера установится “нулевое” показание и мигание индикатора С ЧЕТ

Провести самоконтроль частотомера в соответствии с руководством .по эксплуатации.

у’с 1!                /.о 7

Неисправный частотомер бракуют и направляют в ремонт.              '    /Ф/7

  • 4.4 Проверка работоспособности в режиме измерения частоты

    • 4.4.1 Работоспособность частотомера по вход}7 А (С, В) при синусоидальной форме входного сигнала проверяют при минимальном и максимальном уровнях входных сигналов на частотах, указанных в таблице 4.1.

На частотомере устанавливают режим измерения частоты по проверяемому входу А (С, В), вход открытый.

От источника подают сигнал на соответствующий вход частотомера и проводят измерение частоты в режимах согласно таблице 4.1. Уровень входного сигнала (мощности) контролируют милливольтметром B3-36 (ваттметром M3-93).

Примечание - При проведении измерений по входу А (С) кнопками УРОВ и ВЫБОР (< или >) устанавливают такое значение уровня запуска, при котором наблюдаются устойчивые показания частотомера.

Таблица 4.1

Параметры входного сигнала

Вход частотомера

Делитель

Входное

сопротивление

Время счета, мс

Тип

источника

Напряжение

(мощность)

Частота

ГЗ-122

0,02 В

1 Гц

А (С)

1:1

1 МОм

10000 '

100 Гц

1000

10 кГц

Г4-164

100 МГц

50 Ом

1000

Г4-164

0,03 В

170 МГц

1:1

50 Ом

1000

0,05 В

200 МГц

В-112/1

1 МГц

1:10

1 МОм

10

10В

Г4-164

0,03 В

100 МГц

В

Произвольное

100

1 В

46-71

0,03 в

1200 МГц

10 1

Г4-79

0,03 мВт

2500 МГц

20 мВт

Результаты проверки считают удовлетворительными, если показания частотомера по входам А, С. В соответствуют установленным на генераторе значениям частоты синусоидального сигнала с учетом погрешности их установки и нестабильности.

  • 4.4.2 Работоспособность частотомера по входу А (С) при импульсной форме входного сигнала проверяют при минимальном уровне входного сигнала при положительной и отрицательной полярности входных импульсов.

На частотомере устанавливают режим измерения частоты по входу А, вход А открытый, делитель 1:1, входное сопротивление 50 Ом, время счета-10 мс, полярность в соответствии с полярностью входного сигнала.

От генератора Г5-60 на вход А частотомера подают сигнал с параметрами:

- длительность импульса 10 нс; период следования 100 нс; амплитуда импульса 0,05 В, положительная полярность.

Проводят измерение частоты (10 МГц) частотомером. Повторяют измерение частоты, установив на генераторе Г5-60 импульсы отрицательной полярности.

Аналогичные измерения проводят по входу С частотомера.

Результаты проверки считают удовлетворительными, если показания^           по

входам А, С соответствуют установленным на генераторе значениям ча импт'лкфйрг.о сигнала с учетом погрешности их установки и нестабильности.лел«у

I '     Г1-ХНИШ-. HO.I

Г 5 I информации yi и нормаniu.to

  • 4.5 Проверка работоспособности в режиме измерения периода

    • 4.5.1 Работоспособность частотомера по входу А (С) при синусоидальной форме входного сигнала проверяют при минимальном уровне входного сигнала и значениях периода, указанных в таблице 4.2.

На частотомере устанавливают режим измерения периода по входу А. вход А открытый, делитель 1:1.

От источника подают сигнал на вход А частотомера и проводят измерение его периода в режимах согласно таблице 4.2.

Таблица 4.2

Параметры входного сигнала

Входное

сопротивление

Метки времени, с

Время счета ; (усреднение)!

Тип источника

Напряжение, В

Период (частота)

Г4-164

0,05

5 нс (200 МГц)

50 Ом

10'7

10000

0,02

10 нс (100 МГц)

К)-7

10000

ГЗ-122

0,02

1 мкс (1 МГц)

1 МОм

10'7

10000

100 мкс (10 кГц)

10’5

1000 ■

1 мс (1 кГц)

10‘3

100 1

1 с     (1 Гц)

10‘3

1 1

Аналогичные измерения проводят по входу С.

Результаты проверки считают удовлетворительными, если показания частотомера по входам А, С соответствуют установленным на генераторе значениям периода сигналов синусоидальной формы с учетом погрешности их установки и нестабильности.

  • 4.5.2 Работоспособность частотомера по входу А (С) при импульсной форме входного сигнала проверяют, измеряя период следования импульсов при минимальном уровне входного сигнала при положительной и отрицательной полярности входных импульсов.

На частотомере устанавливают режим измерения периода по входу А. вход А открытый, метки времени - 10‘'с, время счета (усреднение) - 10000. входное сопротивление 50 Ом, полярность в соответствии с полярностью входного сигнала.

Ог генератора Г5-60 на вход А частотомера подают сигнал с параметрами:

  • -  длительность импульса 10 нс; период следования 100 нс;

  • -  амплитуда импульса 0,05 В, положительная полярность.

Проводят измерение периода частотомером. Повторяют измерение периода, установив на генераторе Г5-60 импульсы отрицательной полярности.

Аналогичные измерения проводят по входу С частотомера.

Результаты проверки считают удовлетворительными, если показания частотомера соответствуют установленным на генераторе значениям периода импульсного сигнала с учетом погрешности их установки и нестабильности.

  • 4.6 Проверка работоспособности в режиме измерения длительности импульсов

    ’■*ч

    Я

    • 4.6.1 Работоспособность частотомера по входу А (С) в режиме измерения длительности импульсов проверяют с помощью генератора Г5-60 при минимальной длительности импульса входного сигнала положительной и отрицательной полярности при минимальной и максимальной амплитуде.

      V.

      -'к

      •*4

На частотомере устанавливают режим измерения длительности импульсов без усреднения ("dLl") по входу А, вход А открытый, делитель 1:1, метки времени -10” с, входное сопротивление 50 Ом, полярность в соответствии с полярностью входного сигнала.

От генератора Г5-60 на вход А частотомера подают сигнал с параметр^ит-^.

  • -  длительность импульса 1 мкс; период следования 100 мкс;

    ж

    ......- .

    Ювторяют: измерение

    генераторе Г5-60 импульсы отрица\^4Ьй пол^^^рй.

  • -  полярность импульсов положительная;

  • -  амплитуда импульса 0.05 В. а затем 10 В при включенном делителе ПРО. Проводят измерение длительности импульса частотомером.

    информации

длительности импульса, установив на

Аналогичные измерения проводят по вход}' С частотомера.

Результаты проверки считают удовлетворительными, если показания частотомера соответствуют установленным на генераторе значениям длительностей импульсов с учетом погрешности их установки и нестабильности.

  • 4.7 Проверка работы частотомера от внешнего источника опорной частоты

Проверку работы частотомера от внешнего источника опорной частоты 5 МГц проводят путем подачи на ВХОД 5 MHz частотомера от генератора ГЗ-112/1 сигнала частотой (5000±0,1) кГц напряжением от 0.5 до 3 В среднего квадратического значения.

На частотомере устанавливают режим работы от внешнего источника опорной частоты ("ВНЕ_Г") и режим "Тест измерения частоты" по входу А. Напряжение входного сигнала контролируют милливольтметром B3-36. частоту - частотомером 43-63.

Результаты проверки считают удовлетворительными, если при изменении напряжения входного сигнала частотой 5 МГц в пределах от 0,5 до 3 В среднего квадратического значения выполняется "Тест измерения частоты" по входу А.

  • 4.8 Определение метрологических характеристик

    • 4.8.1 Определение относительной погрешности частоты встроенного опорного генератора на интервале времени 12 мес (5012) проводят по схеме, приведенной на рисунке 4.1.

Время установления рабочего режима поверяемого частотомера не менее 1 ч, режим работы от внутреннего источника опорной частоты ("ВНУ_Г").

Перед определением погрешности проверяют значение калибровочного числа:

-устанавливают на частотомере режим калибровки, нажав последовательно кнопки ДФ, СЧЕТ/V. На частотомере должна высветиться надпись "CALIbrxxx". где ххх -калибровочное число.

- сравнивают соответствие значений калибровочного числа на частотомере с калибровочным числом, указанном в свидетельстве о предыдущей поверке.

Если значение калибровочного числа на частотомере другое, то устанавливают значение калибровочного числа, указанное в свидетельстве.

Изменение значения калибровочного числа и сохранение нового значения в памяти частотомера осуществляют в соответствии с приложением А руководства по эксплуатации.

Сигнал частотой 5 МГц опорного генератора с выхода ВЫХОД 5 MHz поверяемого частотомера подают на ВХОД1 компаратора 47-12. От источника образцовой частоты -стандарта частоты 41-74, сигнал частотой 5 МГц подают на ВХОДИ компаратора 47-12 и на частотомер 43-63, использующий этот сигнал в качестве внешнего опорного генератора. Сигнал fK от компаратора частотой 1 МГц поступает на ВХОДА частотомера 43-63, работающего в режиме измерения частоты при времени счета 1 с или 10 с.

41-74

  • - стандарт частоты рубидиевый;

  • - компаратор частоты;

  • - частотомер электронно-счетный.

47-12

43-63

Примечание - Схема приведена для компаратора 47-12. При использовании компаратора 47-39, частотомер 43-63 применять не надо, поскольку компарато^^Ц^^й^ет встроенный электронно-счетный частотомер.

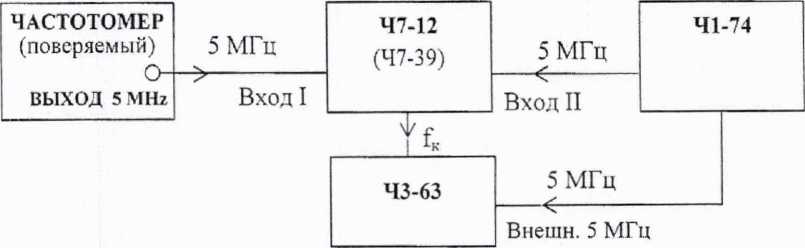

Рисунок 4.1 - Схема подключения приборов для измерения частоты'йстрретного

опорного генератора

н нормативной - о./ документации

Записывают не менее 10 последовательных показаний частотомера и находят их среднее арифметическое (действительное) значение /кср, Гц, по формуле

п

Ел,

Ml

п

где         - значение частоты выходного сигнала компаратора единичного измерения, Гц;

п - число проведенных единичных измерений.

Относительную погрешность частоты встроенного опорного генератора 80 определяют по формуле

(4.2)

где  /кн - значение частоты компаратора, соответствующее номинальному значению частоты

опорного генератора, Гц (/кн = 106 Гц);

М - коэффициент умножения компаратора (М= 2-103);

fn - номинальное значение частоты встроенного опорного генератора, Гц (/н = 5-10° Гц).

Результаты поверки считают удовлетворительными, если относительная погрешность частоты встроенного опорного генератора на интервале времени 12мес (<50 /,) находится в пределах ±1-10'7.

Примечание - Время 12 мес отсчитывается с момента предыдущей поверки, когда действительное значение частоты встроенного опорного генератора было установлено с относительной погрешностью ±1-10'8.

  • 4.8.1.1 После определения относительной погрешности частоты встроенного опорного генератора, если ее значение превышает ±1-10'8, произвести установку его частоты с погрешностью не более ±3-10’9.

Подстройка частоты встроенного опорного генератора проводится через 2 ч после включения частотомера путем изменения значения калибровочного числа и сохранения его в памяти частотомера.

После подстройки частоты частотомер выключают на 30 мин, затем снова включают и по истечении времени установления рабочего режима, равного 1 ч, определяют относительную погрешность частоты встроенного опорного генератора по методу, описанному выше.

Результаты поверки считают удовлетворительными, если относительная погрешность частоты встроенного опорного генератора не превышает +1-10'8. В противном случае подстройку частоты повторить.

  • 4.8.2 Относительную погрешность измерения частоты fy определяют для синусоидального сигнала по составляющим погрешности:

  • - относительной погрешности частоты встроенного опорного генератора &, (определяется при поверке по 4.8.1);

  • - относительной погрешности измерения, обусловленной дискретностью счета —?—

    '>*,

    z

    '■Ч

    '>•

Лл, где тсч - время счета частотомера (установленное) при измерении частоты по входу А (С. В), с; fx - измеряемая частота. Гц.

  • 4.8.2.1 Определение относительной погрешности измерения, обусловленной дискретностью счета по входу' А (С, В) частотомера, проводят путем измерения образцовой частоты, подаваемой от синтезатора частоты 46-71, при этом опорная частота 5_МГц для синтезатора подается от поверяемого частотомера. Измерения npoBo^f^^gj^j^e, приведенной на рисунке 4.2.

На частотомере устанавливают режим измерения частоты по проверяемому* входу, входг открытый, входное сопротивление 50 Ом, делитель 1:1.                                     г

открытый, входное сопротивление 50 Ом, делитель 1:1.

/ ЗйМ Вшли $!~20nl   /2:. /

Значение частоты выходного сигнала синтезатора 46-71 и время счета на частотомере, соответствующие поверяемой точке, устанавливают по таблице 4.3. Уровень входного сигнала контролируют милливольтметром В 3-36.

Таблица 4.3

Параметры входного сигнала

Вход

частотомера

Время счета, мс

Допускаемое показание частотомера, кГц

Частота, кГц

Напряжение. В

100000

0,02

А (С )

1

100000 ±1

10

100000.0 ±0.1

100

100000.00 ±0.01

1000

100000.000 ±0.001

10000

99999.9999 или OL

1200000

0,03

В

1

1200000 ±1

10

1200000.0 ±0.1

100

1200000.00 ±0.01

1000

OL

ЧАСТОТОМЕР

< -

Выход

(поверяемый)

выход   А 9

о 5 MHz    В 0

с о

ГЗ-122      - генератор сигналов низкочастотный прецизионный;

46-71        - синтезатор частоты.

Примечание - При определении составляющих погрешности измерения периода по входу А (С) вместо синтезатора частоты 46-71 использовать генератор ГЗ-122.

Рисунок 4.2 - Схема подключения приборов для определения составляющих погрешности измерения частоты по входу А (С, В) и измерения периода по входу А (С), обусловленных дискретностью счета

Результаты поверки считают удовлетворительными, если показания частотомера не превышают допускаемых значений, указанных в таблице 4.3.

  • 4.8.3 Относительную погрешность измерения периода       определяют для

синусоидального входного сигнала по составляющим погрешности:

  • - относительной погрешности частоты встроенного опорного генератора д(определяется при поверке по 4.8.1);

  • - относительной погрешности измерения, обусловленной дискретностью счета

(метод 4.8.3.1),

«л

где п - число усредняемых периодов входного сигнала (усреднение);

V.

Го - период меток времени частотомера, с;

Тх - период входного сигнала, с;

  • - относительной погрешности запуска <%ап (метод 4.8.3.2).

    S. i

    4

    А

  • 4.8.3.1 Определение относительной погрешности измерения периода, обусловленной дискретностью счета, проводят путем измерения периода сигнала, подаваемого от генератора ГЗ-122 на вход А (С) поверяемого частотомера (рисунок 4.2). При этом гснер£₽^Т^-}$2, включают в режим внешнего запуска от опорного генератора поверяемого частр^&ера.

Измерения проводят при уровне входного сигнала значением 0,02 В. Ле/ 9/9 ■ ?■ ■ ■■

На частотомере устанавливают режим измерения периода по входу А. делитель Г]

вход А открытый, режим работы от внутреннего источника опорной частоты. V.'V, "

W

Значение периода выходного сигнала генератора ГЗ-122, метки времени и время счета (усреднение) на частотомере, соответствующие поверяемой точке, устанавливают по таблице 4.4.

Таблица 4.4

Измеряемый период (частота)

Метки времени, с

Время счета

(усреднение)

Допускаемое показание частотомера, мкс

10 мкс

10*6

1

10

±1

(100 кГц)

10

10.0

±0.1

100

10.00

±0.01

1000

10.000

±0.001

10000

10.0000

±0.0001

1 мкс

10

1.0

±0.1

(1000 кГц)

100

1.00

±0.01

1000

1.000

±0.001

10000

1.0000

±0.0001

Аналогичные измерения проводят по входу С частотомера.

Результаты поверки считают удовлетворительными, если показания частотомера не превышают допускаемых значений, указанных в таблице 4.4.

  • 4.8.3.2 Определение относительной погрешности запуска <5^п для синусоидального входного сигнала при запуске в точке с максимальной крутизной проводят по входам А и С частотомера с помощью генератора ГЗ-122.

На частотомере устанавливают режим измерения периода по входу А, делитель 1:1. вход А открытый, входное сопротивление 1 МОм, уровень запуска значением 0 мВ.

От генератора подают сигнал на вход А частотомера и проводят измерение его периода согласно таблице 4.5.

Таблица 4.5

Параметры входного сигнала

Метки времени,с

Время счета (усреднение)

Допускаемое показание j частотомера, мс

Период (частота)

Напряжение

100 мс (10 Гц)

0,02 В

104

1

100.0 ±3.3

10 мс (100 Гц)

10’5

1

10.00 ±0.33

Аналогичные измерения проводят по входу С частотомера

Результаты поверки считают удовлетворительными, если показания частотомера не превышают допускаемых значений, указанных в таблице 4.5.

5 Оформление результатов поверки

  • 5.1  Результаты поверки заносят в протокол (приложение А).

  • 5.2  Положительные результаты поверки частотомера удостоверяютпанесенисм оттиска поверительного клейма на поверенный частотомер и выдают свидетельство о поверке установленной формы

После проведения подстройки частоты встроенного опорного генератора в свидетельстве о поверке записывают значение калибровочного числа.

В разделе “Особые отметки” руководства по эксплуатации делают отметку о поверке, записывают значение калибровочного числа и заверяют подписью и оттиском 'Клейма поверителя.

  • 5.3 В случае отрицательных результатов поверки частотомер бракуют,^свидетельство о предыдущей поверке аннулируют, оттиск поверительного клейма гасят, выдают извещение о непригодности и отмечают в разделе “Особые отметки” руководства по эксплуатации.

Приложение А

(обязательное)

Форма протокола поверки

Протокол № _

поверки частотомера электронно-счетного 43-88 зав. №____, выпуск 20 _ _ года

Принадлежит:

(наименование организации)

Наименование организации, проводившей поверку:______________

Поверка проводилась в соответствии с методикой поверки УШЯИ.411186.005 МП

Условия поверки:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %              ___

  • - атмосферное давление, кПа (мм рт. ст.)

  • - напряжение питающей сети, В

Средства поверки:

Наименование СИ

Заводской номер

Свидетельство о поверке

Номер

Срок действия •

  • 1 Внешний осмотр (4.1)                              _______________

  • 2 Проверка электрической прочности изоляции (4.2)    ________________

  • 3 Опробование (4.3)                                   _______________

3.1 Проверка частотомера в режиме самоконтроля (Здоп = ±1 мл. разряда)

д

si

•o

* ъ о о

4 Проверка работоспособности в режимах измерения частоты, периода, длительности импульсов (4.4 - 4.6)

Таблица 1

Режим работы

Параметры входного сигнала

Дели

тель

Входное сопротивление

Время счета, мс (усреднение)

Метки времени, с

Результаты измерений

Уровень

Частота, период, длительность

Измерение частоты синусоидального сигнала

<0,02 В

1 Гц

1:1

1 МОм

10000

Вход А

Вход С

100 Гц

1000

------- —

10 кГц

100 МГн

50 О.м

1000

<0,03 В

170 МГц

<0,05 В

200 МГц

1 МГц

1:10 1

1 МОм

10

10В

<0,03 в

100 МГц

-

-

100

Вход В

1 в

<0,03 в

1200 МГц

10

<0,03 мВт

2500 МГц

20 мВт

.....

Измерение частоты импульсного сигнала

<0,05 В

т = 10 нс, Тел = 100 нс, f= 10 МГц,

1:1

50 Ом

10

-

Вход А

Вход С

полярность положит.

полярность отрицат.

Измерение периода синусоидального сигнала

<0,05 В

Т = 5 нс(f= 200МГц)

1:1

50 Ом

(10000)

10'7

<0,02 В

Т= 10 нс (f = 100 МГц)

Т = 1 мкс (f= 1 МГц)

1 МОм

(10000)

■"кг

Т = 100 мкс (f = 10 кГц)

(1000)

io’5

Т = 1 мс (f= 1 кГц)

(100)

10‘3

........

Т = 1 с (f = 1 Гц)

■ (I)

ib'5

Измерение периода импульсного сигнала

<0,05 В

т ~ 10 нс,Тел = 100 нс

1:1

50 Ом

(10000)

10'7

полярность положит.

полярность отрицат.

Измерение длительности импульсов

<0,05 В

т = 1мкс,Тсл = 100 мкс

1:1

50 Ом

10'7

полярность положит.

полярность отрицат.

10В

полярность положит.

1:10

полярность отрицат.

5 Проверка работы от внешнего источника опорной частоты (4.7)____________

6 Определение метрологических характеристик (4.8.1 -4.8.3)_____________

6.1 Определение относительной погрешности частоты встроенного опорного генератора Таблица 2

Определение относительной погрешности частоты встроенного опорного генератора

Значение относительноцдтагр^шпости

измеренное /,

Относительная погрешность частоты на интервале 12 мес(д012)

/■ & f п г

Относительная погрешность частоты (/Г )

MB,

Значение калибровочного числа

/ jOi/i ЧглЛм tt-zcci

о\ док\ «ентации /Я//

  • 6.2 Определение составляющей относительной погрешности измерения частоты __'__

Лг ' Л.-Ч

Таблица 3

Измеряемая частота, кГц

Время счета, мс

Допускаемое показание частотомера, кГц

Результаты измерений, кГц

Вход А

Вход С

Вход В

100000

1

10

100

1000

10000

100000 ±1

1

-juv.

100000.0 ±0.1

100000.00 ±0.01

100000.000 ±0.001

99999.9999 или OL

1200000

1

1200000 ±1

10

1200000.0 ±0.1

100

1200000.00 ±0.01

1000

OL

  • 6.3 Определение составляющих относительной погрешности измерения периода:

  • -  определение относительной погрешности _У_, таблица 4;

  • -  определение относительной погрешности запуска <5ian, таблица 5.

    Результаты поверки

    Поверитель

    Дата поверки

    (подпись)

    (число, месяц, год)

    •-

    __ —_     =, —_ - Д'- _           4t

    (расши(})ровка'подписи,) tl / кхшимьН

    -I Я.->г.Ч37И«ЬОН ,-п

    уЛ;?----------

Таблица 4

Измеряемый период (частота)

Метки времени, с

Время счета

(усреднение)

Допускаемое показание частотомера, мкс

Результаты измерений. .

мкс

Вход А

Вход С

10 мкс (100 кГц)

10‘6

1

10 ±1

1

1

10

10.0 ±0.1

100

10.00 ±0.01

.................”1

1000

10.000 ±0.001

i

10000

10.0000 ±0.0001

1

1 мкс

(1000 кГц)

10

1.0 ±0.1

100

1.00 ±0.01

!

1000

1.000 ±0.001

10000

1.0000 ±0.0001

Таблица 5

Измеряемый период (частота)

Метки

времени, с

Время счета (усреднение)

Допускаемое показание частотомера, ме

Результаты измерений, мс ;

Вход А

Вход С

100 мс (10 Гц)

10*4

1

100.0 ±3.3

Юме (100 Гц)

10'5

1

10.00 ±0.33

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

документа

Входящий № сопроводительного докум. и дата

Поди.

Дата

изме

ненных

заме

ненных

новых

аннулированных

/

/ (

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
