УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ МОДУЛЬНЫЕ ИПМ 0399

Методика поверки

НКГЖ.411531.001МП

г. Видное 2017 г.

СОДЕРЖАНИЕ

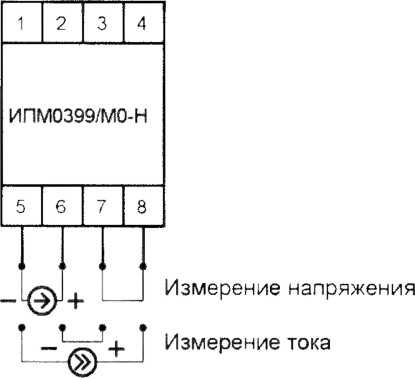

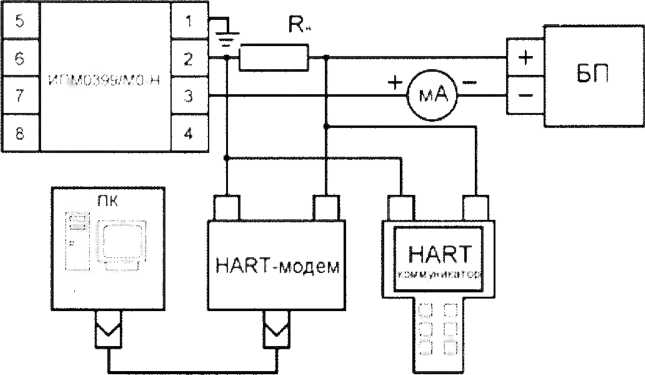

ПРИЛОЖЕНИЕ А Схемы подключения преобразователей при поверке

ПРИЛОЖЕНИЕ Б Опробование ИПМ O399/M3

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на преобразователи измерительные модульные ИПМ 0399 (далее - ИПМ), предназначенные для преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, преобразователей с унифицированными выходными сигналами в унифицированные сигналы от 0 до 5, от 0 до 20 или от 4 до 20 мА по ГОСТ 26.011-80 и (или) цифровой сигнал на базе HART-протокола, и устанавливает методику их первичной и периодической поверок.

В зависимости от схемно-конструктивного построения ИПМ имеют модификации и исполнения:

  • - ИПМ 0399/М0, ИПМ 0399Ех/М0 (далее - ИПМ 0399/М0) - с выходным унифицированным сигналом от 0 до 5 или от 4 до 20 мА;

  • - ИПМ 0399/M3M, ИПМ 0399/M3A, ИПМ 0399АЕх/МЗ, ИПМ 0399Ех/МЗ (далее -ИПМ 0399/M3), ИПМ 0399/М2 - с выходными унифицированными сигналами от 0 до 5, от 0 до 20 или от 4 до 20 мА;

  • - ИПМ 0399/М0-Н, ИПМ 0399Ех/М0-Н, ИПМ 0399А/М0-Н, ИПМ 0399АЕх/М0 (далее -ИПМ 0399/М0-Н) - с выходным унифицированным сигналом от 4 до 20 мА и (или) цифровым сигналом на базе HART-протокола.

  • 1.2 Настоящая методика поверки может быть применена при калибровке ИПМ.

  • 1.3 Интервал между поверками: 4 года; 2 года для ИПМ 0399/М0 и ИПМ 0399/М0-Н (с индексом заказа А).

  • 1.4 Основные метрологические характеристики

    • 1.4.1 Основные метрологические характеристики ИПМ соответствуют указанным в таблицах 1.1, 1.2 и 1.3.

      Измеряемая величина (входной сигнал)

      Диапазон преобразования

      Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа

      Тип первичного преобразователя

      А

      в

      1емпература

      от -50 до +200 °C

      ±[0,15/Ты -100+0,05]

      ±[0,3/TN 100+0,1]

      50M. 53M, 50П

      от -50 до +200 °C

      ±[0,1 0/Tn -100+0,05]

      ±[0,2/Tn -100+0,1]

      100M, 100П, Pt 100

      от -50 до 4-600 °C

      ±[0,22/Tn -100+0,075]

      ±[0,45/Tn -100+0,15]

      50П, 100П, Pt 100

      от -200 до 4-600 °C*

      ±[0,22ATn • 100+0,075]

      ±[0,45/Tn -100+0,15]

      от -50 до 4-1100 °C

      ±[0,75ATn 100+0,075]

      ±[1,5/Tn -100+0,15]

      DKK(J)

      от -50 до 4-600 °C

      ±[0,75/TN -100+0,075]

      ±[1,5/Tn -100+0,15]

      TXK(L)

      от-50 до+1300 °C

      ±[0,75/Tn-100+0,075]

      ±[1,5/TN-100+0.15]

      TXA(K),

      THH(N)

      от 0 до 4-1700 °C

      ±[1,50/Tn -100+0,075]

      ±[3,0/TN-100+0,15]

      Tnn(S)

      от +300 до +1800 °C

      ТПР(В)

      от 0 до +2500 °C

      ±[3,0/TN -100+0,075]

      ±[5,0/Tn-100+0,15]

      TBP(A-l)

      Сила постоян-ного тока

      от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА

      ±0,10

      ±0,20

      с унифицированным выходным сигналом

      Напряжение постоянного тока

      от -100 до +100 мВ** от 0 до 100 мВ от 0 до 75 мВ

      Электрическое сопротивление постоянному току

      от 0 до 320 Ом

      Входной сигнал от потенциометрического датчика с номинальным сопротивлением от 0,1 кОм до 10 кОм

      от 0 до 100 %**

      ±0,10

      ±0,20

      -

      • 1. * По отдельному заказу для ИПМ 0399/М0-Н.

      • 2. ** Для ИПМ 0399/М0-Н.

      • 3. ТN - нормирующее значение в °C, равное верхнему значению рабочего поддиапазона преобразования, если нулевое значение находится на краю или вне рабочего поддиапазона и сумме модулей нижнего и верхнего значений рабочего поддиапазона, если нулевое значение находится внутри рабочего поддиапазона преобразования.

      Измеряемая величина (входной сигнал)

      Диапазон измерений2)

      Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений)

      Пределы допускаемой основной приведенной погрешности, %

      Тип первичного преобразователя

      Температура

      от -50 до +200 °C

      ±(0,2 + е.м.р.4))

      ±(0,2К1)+0,2)

      при сопротивлении нагрузки RH = 1 кОм для выхода от 0 до 5 мА и

      R« = 400 Ом для выхода от 4 до 20 мА

      50М, 53М,

      100М

      -50 до +600 °C

      50П, 100П, PtlOO

      от -50 до+1100 °C

      +(0,5 + е.м.р.4))

      ±(0,5К’>+0,2)

      при сопротивлении нагрузки RH = 1 кОм для выхода от 0 до 5 мА и

      RH = 400 Ом для выхода от 4 до 20 мА

      ТЖК(Д)

      от -50 до +600 °C

      TXK(L)

      от -50 до +1300 °C

      ТХА(К)

      от Одо+1700 °C

      Tnn(S)

      от +300 до +1800 °C

      ТПР(В)

      от 0 до +2500 °C

      TBP(A-l)

      Сила постоянного тока

      от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА

      ±(0,2 + е.м.р.4))

      -

      с унифицированным выходным сигналом3)

      Напряжение постоянного тока

      от Одо 100 мВ от 0 до 75 мВ

      Электрическое сопротивление постоянному току

      от 0 до 320 Ом

      • 1) К - коэффициент, равный отношению диапазона измеряемого параметра ИПМ 0399/М2 к диапазону преобразования токового выхода.

      • 2) Поддиапазоны преобразования конфигурируются потребителем в пределах указанных диапазонов.

      • 3) Для унифицированных сигналов с корнеизвлекающей зависимостью основная погрешность определена в диапазонах: от 0,1 до 5 мА; от 4,3 до 20 мА; от 0,4 до 20 мА; от 1,5 до 75 мВ; от 2 до 100 мВ.

      41 Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений.

      Измеряемая величина (входной сигнал)

      Диапазон

      преобразования0

      Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений)

      i

      Тип первичного преобразователя

      для унифицированного выходного сигнала

      по измеряемой величине

      от 0 до 5 или от 4 до 20 мА

      от 0 до 20 мА

      Температура

      от -50 до +200 °C

      ±0,25

      ±0,2

      ±(0,2 + е.м.р.3))

      50М, 53М, юом

      50П, 100П, PtlOO

      от -50 до +600 °C

      ±0,2

      ±0,15

      ±(0,15 + е.м.р.3))

      50П, 100П, PtlOO

      от -50 до +600 °C

      ±0,5

      ±0,4

      ±(0,4 + е.м.р.3))

      TXK(L)

      от -50 до +1100 °C

      DKK(J)

      от -50 до +1300 °C

      ТХА(К)

      от 0 до +1700 °C

      ТПП(Б), Tnn(R)

      от +300 до+1800 °C

      ТПР(В)

      от 0 до +2500 °C

      TBP(A-l)

      Сила постоянного тока

      от 0 до 5 мА

      ±0,2

      ±0,15

      ±(0,2 + е.м.р.3))

      с унифици-рованным выходным сигналом2)

      от 4 до 20 мА

      ±(0,15 + е.м.р.3))

      от 0 до 20 мА

      ±(0,1 + е.м.р.3))

      Напряжение постоянного тока

      от 0 до 75 мВ от 0 до 100 мВ

      ±(0,1 + е.м.р.3))

      0 Поддиапазоны преобразования конфигурируются потребителем в пределах указанных диапазонов.

      • 2) Для унифицированных сигналов с корнеизвлекающей зависимостью основная погрешность определена в диапазонах: от 0,1 до 5 мА; от 4,3 до 20 мА; от 0,4 до 20 мА; от 1,5 до

      75 мВ; от 2 до 100 мВ.

      • 3) Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений.

    • 1.4.2 Сопротивление нагрузки не более:

для ИПМ 0399/M3, ИПМ 0399/М2:

  • - 2 кОм - для выходного сигнала от 0 до 5 мА;

  • - 0,5 кОм - для выходного сигнала от 0 до 20, от 4 до 20 мА.

для ИПМ 0399/М0-Н:

  • - 0,6 кОм для 6/HQA<=24 В;

-1,1 кОм для UHOM=36 В;

для ИПМ 0399/М0:

  • - 2 кОм - для выходного сигнала от 0 до 5 мА;

  • - 0,4 кОм - для выходного сигнала от 4 до 20 мА.

  • 1.4.3 Электрическая прочность изоляции

    • 1.4.3.1 Изоляция электрических цепей ИПМ 0399/М0, ИПМ 0399/М0-И между выходной и входной цепями и между этими цепями и корпусом выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 % (для ИПМ 0399Ех/М0-Н).

  • 1.4.3.2 Изоляция между электрическими цепями ИПМ 0399/М2 и корпусом при нормальных условиях выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 500 В при нормальных условиях.

  • 1.4.3.3 Изоляция электрических цепей питания и электрических цепей сигнализации ИПМ 0399/M3 относительно всех остальных цепей ввода-вывода и «земли» в зависимости от условий испытаний выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.3.4 Изоляция входных, выходных и интерфейсных электрических цепей ИПМ 0399/M3 между собой в зависимости от условий испытаний выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.4 Электрическое сопротивление изоляции

    • 1.4.4.1 Электрическое сопротивление изоляции токоведущих цепей ИПМ не менее:

  • - 20 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности

от 30 до 80 %.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.1.

аблица 2.1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

3 Опробование

6.2

Да .....

Да

4 Проверка электрической прочности изоляции

6.3

Да

Нет

5 Проверка электрического сопротивления изоляции

6.4

Да

Нет

6 Определение основных погрешностей

6.5

Да

Да

6.1 Определение основных погрешностей ИПМ 0399/М0, ИПМ 0399/М0-Н

6.5.1

Да

Да

6.2 Определение основных погрешностей ИПМ 0399/М2

6.5.2

Ла

Да

6.3 Определение основных погрешностей ИПМ 0399/M3

6.5.3

Да

Да

7 Подтверждение соответствия программного обеспечения

6.6

Да

Да

8 Оформление результатов поверки

7

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, указанные в таблице 3.1.

Таблица 3.1 - Средства поверки

п.п.

Наименование средства поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Номер пункта методики поверки

1

Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012»

ТУ 4381-1 13-13282997-2013

Диапазон воспроизведения сопротивления: от 0 до 180 Ом,

основная погрешность: ±0,015 Ом.

Диапазон воспроизведения сопротивления: от 180 до 320 Ом,

основная погрешность ±0,025 Ом.

Диапазон воспроизведения температуры (ТС): от - 200 до +200 °C,

основная погрешность ±0,03 °C.

Диапазон воспроизведения температуры (ТС): от ±200 до 4600 °C,

основная погрешность ±0.05 °C.

Диапазон воспроизведения температуры (ТП): от -210 до +1300 °C, основная погрешность ±0,3 °C. Диапазон воспроизведения температуры (ТП): от ±1200 до ±2500 °C,

основная погрешность ±2,5 °C.

Диапазон воспроизведения и измерений напряжения: от -10 до ± 100 мВ, основная погрешность воспроизведения: ±(7-10’5-|U| + 3) мкВ.

Диапазон воспроизведения напряжения: от 0 до 12 В, основная погрешность воспроизведения: ± 3 мВ.

Диапазон измерений напряжения: от 0 до 120 В, основная погрешность: +(12,5-10‘5-|U| + 5) мВ.

Диапазон воспроизведения и измерений тока: от 0 до 25 мА, основная погрешность: ±(10’4 1± 1)мкА.

6.2, 6.5

2

Резисторы МЛТ

МЛТ-1-1,2 кОм±5%, МЛТ-1-1,8 кОм±5 % МЛТ-0,25-499 Ом±1 % (2 шт.)

МЛТ-0,125-2 кОм+5 % (2 шт.)

6.2, 6.5

3

Резистор С2-29

С2-29-0,125 Вт-100 Ом±0,5 %

6.2, 6.5

4

Мультиметр 34401А

Погрешность измерения напряжения постоянного тока - не более 0,02 %.

6.2

(п. Б.8

Приложения Б)

5

Установка для проверки электрической безопасности GPI-745A

Напряжение до 1500 В

6.3

6

Мегомметр Ф 4102/1-1М

ТУ 25-7534.005-87

Диапазон измерений от 0 до 20000 МОм

6.4

  • 1 Предприятием-изготовителем «ЭЛЕМЕР-ИКСУ-2012» является НПП «ЭЛЕМЕР».

  • 2 Все перечисленные в таблице 3.1 средства измерений должны иметь действующие свидетельства о поверке.

  • 3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При поверке ИПМ выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • 1) температура окружающего воздуха, °C

    от+15 до +25; от 30 до 80; от 84,0 до 106,7 (от 630 до 800);

    24±0,48 или 36±0,72;

    24±0,48; (220):”;

    50 ± 1,0;

  • 2) относительная влажность окружающего воздуха, %,

  • 3) атмосферное давление, кПа (мм рт.ст.)

  • 4) напряжение питания

для ИПМ 0399/М0, ИПМ 0399/М0-Н

для ИПМ 0399/М2. В

для ИПМ 0399/M3, В

  • 5) частота питающей сети, Гц

  • 6) вибрация, тряска, удары, магнитные поля, кроме земного, влияющие на работу преобразователей, должны отсутствовать.

  • 5.2 Операции, проводимые со средствами поверки и с поверяемыми ИПМ, должны выполняться в соответствии с указаниями, приведенными в эксплуатационной документации.

  • 5.3 Требования к квалификации поверителей

    • 5.3.1 К проведению поверки допускается персонал, обученный правилам техники безопасности при работе с ИПМ, изучивший эксплуатационную документацию на ИПМ, используемые средства измерений и оборудование, прошедший инструктаж по технике безопасности, а также имеющие документ о повышении квалификации в области поверки данных средств измерений.

  • 5.4 Перед проведением поверки выполняют следующие подготовительные работы.

    • 5.4.1 ИПМ выдерживают в условиях, установленных в п. 5.1 1)...5.1 3) не менее 4 ч.

    • 5.4.2 Средства поверки должны быть подготовлены к работе в соответствии с

эксплуатационной документацией.

5.4.3 Выдержка ИПМ перед началом поверки после включения питания:

  • - для ИПМ 0399/М0, ИПМ 0399/М0-Н

  • - для ИПМ 0399/М2, ИПМ 0399/M3

15 мин;

30 мин.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.

При наличии дефектов покрытий, влияющих на работоспособность ИПМ, несоответствия комплектности, маркировки определяют возможность дальнейшего применения ИПМ.

  • 6.1.2 У каждого ИПМ проверяют наличие паспорта с отметкой ОТК.

  • 6.2 Опробование ИПМ

    • 6.2.1 Опробование поверяемых ИПМ состоит в проверке их функционирования. ИПМ считают функционирующими, если их выходные токи ориентировочно соответствуют измеряемым входным сигналам.

    • 6.2.2 При необходимости проверки нулей к ИПМ для конфигурации с ТС подключают калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (далее - ИКСУ), для конфигурации с ТП - ИКСУ посредством калибровочного кабеля или помещают преобразователь термоэлектрический в льдо-водяную смесь.

Устанавливают на ИКСУ значения сопротивлений 50 Ом для ТС типа 50М, 50П и 100 Ом - для ТС типа 100М, 100Г1, Pt 100.

На компараторе напряжений устанавливают нулевое значение т.э.д.с.

Измеренные значения выходных сигналов должны соответствовать нижнему пределу диапазона преобразования и находиться в пределах допускаемых основных погрешностей, приведенных в таблицах 1Л. 1.2 и 1.3, для данного типа первичного преобразователя.

  • 6.2.3 При необходимости проверки верхних пределов измерений для конфигураций ИПМ с входными электрическими сигналами в виде силы и напряжения постоянного тока ко входам подключают источники калиброванных токов или напряжений соответственно.

Устанавливают значения входных сигналов, соответствующие верхним пределам измеряемой величины.

Измеренные значения выходных сигналов должны соответствовать верхнему пределу измеряемой величины и находиться в пределах допускаемых основных погрешностей, приведенных в таблицах 1.1, 1.2 и 1.3, для данного типа входных сигналов.

  • 6.2.4 В справочном приложении Б приведен пример выполнения операций при опробовании ИПМ 0399/M3.

  • 6.3 Проверка электрической прочности изоляции

    • 6.3.1 Проверку электрической прочности изоляции ИПМ проводят на установке GPI-745A, позволяющей изменять испытательвое напряжение плавно или равномерно ступенями, нс превышающими 10 % значения испытательного напряжения.

Проверяемый ИПМ 0399/М0, ИПМ 0399/М0-П перед испытанием изоляции покрывают сплошной плотно прилегающей металлической фольгой таким образом, чтобы расстояние ее от зажимов испытуемой цепи было не менее 20 мм.

Испытательное напряжение следует повышать плавно от 0 до 500 В (1500 В для ИПМ 0399Ех/М0, ИПМ 0399Ех/М0-Н). Время изменения испытательного напряжения от нуля до верхнего значения должно быть от 5 до 30 с. Время выдержки под испытательным напряжением должно быть не менее 1 мин, затем напряжение снижают до нуля и установку отключают.

Изоляция цепей преобразователей должна выдерживать полное испытательное напряжение без пробоев и поверхностного перекрытия изоляции.

Для ИПМ 0399/М0, ИПМ 0399/М0-Н испытательное напряжение прикладывается между соединенными вместе контактами:

  • - входной и выходной цепями;

  • - входной цепи и корпусом;

  • - выходной цепи и корпусом.

Значения испытательного напряжения для различных цепей ИПМ 0399/M3 приведены в таблице 6.1.

Во время проверки не должно происходить пробоев и поверхностного перекрытия изоляции.

Результаты проверки считают положительными, если не произошло пробоев и поверхностного перекрытия изоляции.

Таблица 6.1 - Испытательные напряжения ИПМ 0399/M3

Испытательное напряжение, В

Проверяемые цепи

Номера контактов в соответствии с рисунком А.5 приложения А, объединенных в группы

первая

вторая

1

2

3

4

1500

Цепь питания переменного тока, электрические цепи сигнализации относительно:

Зажима защитного заземления

Выходных токовых цепей

Входных цепей и выходной цепи встроенного источника питания (ИП)

Интерфейсных цепей ("интерфейс")

15, 16,

5-13

14

1-4

17-21,

22

1-4

Цепь питания переменного тока относительно: Электрических цепей сигнализации

15,16

5-13

500

Зажим защитного заземления относительно:

Выходных токовых цепей

Входных цепей и выходной цепи ИП Интерфейсных цепей ("интерфейс”)

14

1-4

17-21,

22

1-4

Интерфейсные цепи ("интерфейс") относительно:

Входных цепей и выходной цепи ИП

Выходных токовых цепей

1-4

17-21,

22

1-4

Выходные токовые цепи относительно:

Входных цепей и выходной цепи ИП

1-4

17-21,22

6.4 Проверка электрического сопротивления изоляции

  • 6.4.1 Проверку электрического сопротивления изоляции цепей производят мегаомметром Ф 4102/1-1 N4 или другим прибором для измерения электрического сопротивления с рабочим напряжением не более 500 В и погрешностью не более 20 %.

Отсчет показаний производят по истечении 1 мин после приложения напряжения:

  • - для ИПМ 0399/М0. ИПМ 0399/М0-Н между соединенными вместе контактами: входной и выходной цепями; входной цепи и корпусом; выходной цепи и корпусом.

  • - ИПМ 0399/М2 между электрическими цепями и корпусом;

  • - для ИПМ 0399/M3 между соединенными вместе контактами испытуемой цепи и корпусом (зажимом защитного заземления) или соединенными вместе контактами другой цепи в соответствии с таблицей 6.2.

Сопротивление изоляции не должно быть менее 20 МОм.

Результаты проверки считают положительными, если сопротивление изоляции не менее 20 МОм.

Таблица 6.2 - Испытательные напряжения ИПМ 0399/M3

Испытательное напряжение, В

Проверяемые цепи

Номера контактов в соответствии с рисунком А.5 приложения Л, объединенных в группы

первая

вторая

1

2

3

4

500

Цепь питания переменного тока, электрические цепи сигнализации относительно:

Зажима защитного заземления

Выходных токовых цепей

Входных цепей и выходной цепи встроенного источника питания (ИП)

Интерфейсных цепей ("интерфейс’*)

15,16,

5-13

14

1-4

17-21,

22

1-4

Цепь питания переменного тока относительно: Электрических цепей сигнализации

15,16

5-13

100

Зажим защитного заземления относительно:

Выходных токовых цепей

Входных цепей и выходной цепи ИП Интерфейсных цепей ("интерфейс")

14

1-4

17-21,

22

1-4

Интерфейсные цепи ("интерфейс") относительно:

Входных цепей и выходной цепи ИП

Выходных токовых цепей

1-4

17-21,

22

1-4

Выходные токовые цепи относительно:

Входных цепей и выходной цепи ИП

1-4

17-21,22

Сопротивление изоляции не должно быть менее 20 МОм.

  • 6.5 Определение основных погрешностей

6.5.1 Определение основных погрешностей ИПМ 0399/М0, ИПМ 0399/М0-Н
  • 6.5.1.1 Определение основных приведенных погрешностей может проводиться как автономно (для И11М 0399/М0 с конкретной конфигурацией), так и с помощью компьютера (с использованием компьютерной программы для конфигурации ИПМ 0399/М0 и программы «HARTconfig» для ИПМ 0399/М0-Н).

  • 6.5.1.2 Для определения погрешности ИПМ 0399/М0, ИПМ 0399/М0-Н при работе с ТС и входными сигналами в виде сопротивления постоянному току выполняют следующие операции:

  • 1) К ИПМ 0399/М0 подключают средства поверки (см. рисунок А.1, А.2 приложения А) и выдерживают его во включенном состоянии в течение 15 мин.

  • 2) При использовании компьютера подсоединяют его к ИПМ 0399/М0, ИПМ 0399/М0-Н, включают питание и запускают соответствующую программу.

  • 3) Устанавливают следующие параметры конфигурации: для ИПМ 0399/М0:

  • - тип первичного преобразователя

  • - схема подключения ТС

  • - число единичных измерений для усреднения

  • - функция извлечения квадратного корня

Значения остальных параметров могут быть любыми.

для ИПМ 0399/М0-Н:

  • - тип первичного преобразователя

  • - схема подключения ТС

  • - время демпфирования

  • - передаточная функция

    PtlOO, (0,00385 °C’1);

    трехпроводная;

    6;

    Выключена.

    PtlOO, (0,00385 °C-1);

    трехпроводная;

    2 с;

    Линейная.

  • 4) ИКСУ подготавливают к работе в режиме эмуляции температур, соответствующих входным сигналам от ТС типа PtlOO и подключают его ко входам ИПМ 0399/М0, ИПМ 0399/М0-Н по трехпроводной схеме.

  • 5) Задают с помощью ИКСУ эмулируемое (действительное Ад) значение температуры минус 50,0 °C (соответствующее сигналу 80,31 Ом, подаваемому на вход ИПМ 0399/М0, ИПМ 0399/М0-П) и производят измерение выходного токового сигнала ИПМ 0399/М0. ИПМ 0399/М0-Н при помощи ИКСУ.

  • 6) Определяют температуру At в поверяемой точке по формуле

    (6.1)

где Лых/ ~ измеренное значение выходного тока, мА;

Цъ1х.,^«ых..иин ~ нижний и верхний пределы унифицированного выходного сигнала, мА; 41КНа.>Лим/( ~ нижний и верхний пределы диапазона измеряемых величин.

  • 7) Рассчитывают значение абсолютной погрешности ZL1 как разность измеренного и действительного значений измеряемой величины по формуле

(6.2)

где А, - значение величины (температуры) в поверяемой точке, определенное по формуле (6.1).

  • 8) Повторяют операции по пп. 6.5.1.2 5), ...6.5.1.2 7), поочередно устанавливая с помощью ИКСУ эмулируемые (действительные) значения температур, равные 131,32 °C (150,33 Ом) и 550 °C (297,49 Ом), и производят соответствующие измерения выходного токового сигнала ИПМ 0399/М0, ИПМ 0399/М0-Н.

  • 9) Устанавливают конфигурацию ИПМ 0399/М0, ИПМ 0399/М0-Н для входных сигналов от ТС типа 50П с параметрами:

- тип первичного преобразователя - 50П, (0,00391 °C*1).

Остальные параметры должны соответствовать п. 6.5.1.2 3).

  • 10) Подготавливают ИКСУ к работе в режиме эмуляции температур, соответствующих входным сигналам от ТС типа 50П.

  • 11) Поочередно устанавливают с помощью ИКСУ эмулируемые (действительные) значения температур, равные минус 50,0 °C (40,0 Ом); 156,32 °C (80,31 Ом) и 550 °C (150,33 Ом) и производят соответствующие измерения выходных токовых сигналов И11М 0399/М0, ИПМ 0399/М0-Н с помощью ИКСУ.

  • 12) Повторяют операции по пп. 6.5.1.2 6), 6.5.1.2 7).

  • 13) Отсоединяют ИКСУ от входа ИПМ 0399/М0 и убеждаются в появлении на индикаторном табло ИКСУ измеренного значения выходного тока, соответствующего:

  • - 5,75 мА - для выходного сигнала от 0 до 5 мА;

  • - 22,5 мА - для выходного сигнала от 4 до 20 мА.

(Контроль обрыва входной цени первичного преобразователя).

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 1.1

  • 6.5.1.3 Для определения погрешности ИГ1М 0399/М0, ИПМ 0399/М0-Н при работе с входными сигналами в виде напряжения постоянного тока выполняют следующие операции:

  • 1) Подготавливают ИКСУ к работе в режиме генерации постоянного напряжения мил-ливольтового диапазона и подключают его ко входу ИПМ 0399/М0, ИПМ 0399/М0-Н.

  • 2) Устанавливают следующие параметры конфигурации:

для ИПМ 0399/М0:

нижний

верхний

  • - пределы диапазона измеряемых величин

(в единицах измеряемого параметра)

нижний

верхний

Значения остальных параме гров могут быть любыми.

для ИПМ 0399/М0-Н:

  • - тип датчика                                                0... 100 мВ;

  • - тип передаточной функции - линейная;

  • - граница сенсора:

нижняя

верхняя

  • - пределы диапазона измерений и преобразований

(в единицах измеряемого параметра)

нижний

верхний

Значения остальных параметров не меняют.

  • 3) Устанавливают с помощью ИКСУ значение эмулируемого (действительного) напряжения, равное 0 мВ и производят измерение выходного токового сигнала ИПМ 0399/М0, ИПМ 0399/М0-Н и, пользуясь формулой (6.1), рассчитывают соответствующее значение измеряемой величины.

  • 4) Определяют значение абсолютной погрешности измеряемой величины по формуле (6.2).

  • 5) Поочередно устанавливают с помощью ИКСУ значения эмулируемого напряжения, равные 15, 50, 100 мВ и повторяют операции по пп. 6.5.1.3 3), 6.5.1.3 4).

Результаты считают положительными, если наибольшее из рассчитанных значений ос-новной погрешности не превышает соответствующего значения, указанного в таблице 1.1.

  • 6.5.1.4 Для определения погрешности ИПМ 0399/М0, ИПМ 0399/М0-Н при работе с входными сигналами от ТП выполняют следующие операции:

  • 1) Устанавливают следующие параметры конфигурации:

- тип первичного преобразователя ТХА(К).

Значения остальных параметров ИПМ 0399/М0 могут быть любыми.

Значения остальных параметров ИПМ 0399/М0-П не меняют.

  • 2) Подключают к ИПМ 0399/М0, ИПМ 0399/М0-Н компенсатор холодного спая типа Pt 100 и ИКСУ в режиме эмуляции сигналов ТП типа ТХА(К) соответствующим кабелем, выдерживают ИПМ 0399/М0, ИПМ О399/МО-Н в таком состоянии в течение 15 мин.

  • 3) Устанавливают с помощью ИКСУ значение эмулируемой (действительной) температуры, равное 0 °C.

  • 4) Производят калибровку сопротивления компенсатора холодного спая, для чего в окне:

компьютерной программы ИПМ 0399/М0:

  • - нажимают кнопку «Калибровку RCo»;

  • - подтверждают начало калибровки и запись параметров в прибор, после появления сообщения «Начать измерение» выдерживают паузу 30 с и нажимают кнопку «Да» для начала калибровки;

  • - в процессе калибровки усредненное значение разности температуры ТП и компенсатора индицируется в окошке «Измеряемый параметр»;

  • - по окончании калибровки записывают новые коэффициенты в прибор нажатием кнопки «Записать калибровки в прибор».

компьютерной программы «HARTconfig» ИПМ О399/МО-Н:

  • - нажимают кнопку «Калибровка КХС»;

  • - дожидаются успешного завершения калибровки.

  • 5) Производят измерение выходного токового сигнала ИПМ 0399/М0, ИПМ 0399/М0-Н и по формуле (6.1), рассчитывают соответствующее значение измеряемой величины.

  • 6) Определяют значение абсолютной погрешности измеряемой величины по формуле (6.2).

  • 7) Поочередно устанавливают с помощью ИКСУ значения эмулируемой температуры, равные 300 °C и 600 °C. и повторяют операции по пп. 6.5.1.4 5), 6.5.1.4 6).

  • 8) Отсоединяют кабель ИКСУ от входа ИПМ 0399/М0, ИПМ 0399/М0-Н.

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 1.1.

  • 6.5.1.5 Для определения основной погрешности при работе ИПМ 0399/М0, ИПМ 0399/М0-Н с входными сигналами постоянного тока выполняют следующие операции:

  • 1) Подготавливают ИКСУ к работе в режиме генерации постоянного тока и подключают его к соответствующему входу ИПМ 0399/М0, ИПМ 0399/М0-Н посредством соединительного кабеля.

  • 2) Устанавливают следующие параметры конфигурации:

для ИПМ 0399/М0:

  • - тип первичного преобразователя (входной сигнал) - ток;

  • - функция извлечения квадратного корня - выключена;

  • - пределы диапазона преобразования входного сигнала:

нижний

верхний

  • - пределы диапазона измеряемых величин

(в единицах измеряемого параметра)

нижний

верхний

Значения остальных параметров могут быть любыми; для ИПМ 0399/М0-П

- тип датчика

4...20 мА;

- тип передаточной функции - линейная;

- граница сенсора:

нижняя

4;

верхняя

20;

- предел диапазона измерений и преобразований:

нижний

4.

верхний

20;

- время демпфирования

2 с.

Значения остальных параметров нс меняют.

  • 3) Устанавливают с помощью ИКСУ значение эмулируемого (действительного) тока, равное 0 мА и производят измерение выходного токового сигнала ИПМ 0399/М0, ИПМ 0399/М0-Н с помощью ИКСУ.

  • 4) Пользуясь формулой (6.1), рассчитывают значение величины в поверяемой точке и по формуле (6.2) определяют основную абсолютную погрешность.

  • 5) Повторяют операции по пп. 6.5.1.5 3), 6.5.1.5 4), поочередно устанавливая с помощью ИКСУ значения эмулируемого тока, равные 10 и 20 мА.

19

  • 6) Устанавливают следующие параметры конфигурации ИПМ 0399/М0:

- пределы диапазона преобразования входного сигнала:

нижний

верхний

- пределы диапазона измеряемых величин

(в единицах измеряемого параметра)

нижний

верхний

Остальные параметры конфигурации соответствуют установленным по п. 6.5.1.5 2).

  • 7) Повторяют операции по пн. 6.5.1.5 3),...6.5.1.5 5), поочередно устанавливая с помощью ИКСУ значения эмулируемого тока, равные 0, 2,5 и 5 мА.

  • 8) Отсоединяют кабель ИКСУ от ИПМ 0399/М0, ИПМ 0399/М0-Н.

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 1.1.

  • 6.5.1.6 Значения абсолютных погрешностей ИПМ 0399/М0 и ИПМ 0399/М0-Н, рассчи

танных по формуле (6.2) в каждой из поверяемых точек, не должны превышать пределов до

пускаемых абсолютных погрешностей, указанных в таблице 6.3 и 6.4 соответственно.

Таблица 6.3 - Поверяемые точки и значения абсолютных погрешностей ИПМ Q399/M0

Тип первичного преобразователя (входной сигнал)

Поверяемые точки

Пределы допускаемой основной абсолютной погрешности для индекса заказа

А

В

Pt 100

плюс 131.32 °C (150.33 Ом)

±0,23 °C

±0,45 °C

плюс 550 °C (297,49 Ом)

±0,72 °C

±1,42 °C

50П

плюс 156,32 °C (80,31 Ом)

±0,28 °C

±0,55 °C

плюс 550 °C (150,33 Ом)

±0,72 °C

±1,42 °C

У инфицированный входной сигнал в виде напряжения постоянного тока

0; 15; 50 и 100 мВ

±0,1 мВ

±0.2 мВ

TXK(L)

0;300 и 600 °C

±1,24 °C

±2,48 °C

0...5 мА

0; 2,5 и 5 мА

±5 мкА

±10 мкА

0...20 мА

0; 10 и 20 мА

±20 мкА

±40 мкА

Таблица 6.4 - Повс

рясмые точки и значения абсолютных погрешностей ИПМ 0399/М0-Н

Тип ПП

(входной сигнал)

Поверяемые точки

Пределы допускаемой основной абсолютной погрешности для индекса заказа

А

В

Pt 100

плюс 131,32 °C (150,33 Ом)

±0,23 °C

±0,45 °C

плюс 550 °C (297,49 Ом)

±0,72 °C

±1,42 °C

50П

плюс 156,32 °C (80,31 Ом)

±0,28 °C

±0,55 °C

плюс 550 °C (150,33 Ом)

±0,72 °C

±1,42 °C

Унифицированный входной сигнал в виде напряжения постоянного тока

-100. -50.

0; 15; 50 и 100 мВ

±0,1 мВ

±0,2 мВ

ТХА(К)

0; 300, 600, 1300 °C

±1,8 °C

±3,6 °C

0...20 мА

0; 10 и 20 мА

±20 мкА

±40 мкА

  • 6.5.1.7 Определение основных погрешностей ИПМ 0399/М0, ИПМ 0399/М0-Н сконфигурированного под конкретный тип входного сигнала

  • 6.5.1.7.1 Основную погрешность ИПМ 0399/М0 для конфигураций с ТС и ТП определяют в точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерений.

НСХ преобразования ТС должны соответствовать ГОСТ 6651-2009, НСХ ТП - ГОСТ Р 8.585-2001.

Измерения для определения основных погрешностей с указанными конфигурациями ИПМ 0399/М0, ИПМ 0399/М0-Н проводят по методикам, изложенным в п. 6.5.1.2 и п. 6.5.1.4.

Рассчитывают основную приведенную погрешность у/ по формуле (6.3) в каждой поверяемой точке.

•100%,

(6.3)

где Ai - значение величины (температуры) в поверяемой точке, рассчитанное по формуле (6.1).

- то же, что в формуле (6.1).

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности нс превышает соответствующего значения, указанного в таблице 1.1.

  • 6.5.1.7.2 Основную погрешность ИПМ 0399/М0, ИПМ 0399/М0-Н для конфигураций с входными электрическими сигналами в виде силы постоянного тока определяют в точках, соответствующих 5 и 95 % диапазона входного унифицированного сигнала, в виде напряжения постоянного тока - в точках, соответствующих 5, 25, 50, 75, 95 % диапазона входного унифицированного сигнала.

Измерения для определения основных погрешностей ИПМ 0399/М0, ИПМ 0399/М0-Н с указанными конфигурациями проводят по методикам, изложенным в п. 6.5.1.3 и п. 6.5.1.5.

Определяют температуру Ai в поверяемой точке по формуле (6.1).

Определяют значение абсолютной погрешности ЛА как разность измеренного и действительного значений измеряемой величины по формуле (6.2).

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 1.1.

6.5.2. Определение значений основных погрешностей ИПМ 0399/М2
  • 6.5.2.1 Определение значений основных погрешностей ИПМ 0399/М2 в конфигурации с ТС проводят в поверяемых точках по ГОСТ 6651-2009, указанных в таблице 6.5, в следующей последовательности:

Таблица 6.5 - Поверяемые точки и значения абсолютных погрешностей ИПМ 0399/М2

Входные параметры

Пределы допускаемой основ-ной абсолютной погрешности по измеряемой величине, °C

Тип первичного преобразователя

Диапазон измерений,°C

Поверяемая точка

°C

Ом,

50П

минус 50...200

минус 50

40,00

±0,5

150

79,11

±0,5

МОП

минус 50...200

150

158,23

±0,5

минус 50...600

550

300,67

±1,3

  • 1) Включают и подготавливают к работе ИКСУ и поверяемый ИПМ 0399/М2, выдерживают ИКСУ и ИПМ 0399/М2 во включенном состоянии в течение нс менее 30 мин.

  • 2) При использовании ПК подсоединяют ИПМ 0399/М2 к ПК, включают питание и запускают программу «Настройка приборов серии ИПМ 0399».

  • 3) Устанавливают следующие параметры конфигурации ИПМ 0399/М2 (параметры конфигурации:

  • - тип первичного преобразователя                              5011 (0,00391 °C’1);

  • - схема подключения ТС                                       3-х проводная;

  • - количество знаков после запятой                                            2;

  • - количество измерений для усреднения                                      3.

  • 4) Включают ИКСУ, подготавливают его к работе в режиме эмуляции температур, соответствующих входным сигналам от ТС типа 50П, и подключают его ко входу ИПМ 0399/М2 по 3-х проводной схеме.

  • 5) Задают с помощью ИКСУ эмулируемое (действительное Ад) значение температуры минус 50,0 °C (40,00 Ом).

  • 6) Определяют значение абсолютной погрешности АА по формуле (6.2).

  • 7) Устанавливая с помощью ИКСУ эмулируемое (действительное Ад) значение температуры, равное 150 °C (79,11 Ом), и повторяют операции п. 6.5.2.1 6).

  • 8) Изменяют параметры конфигурации ИПМ 0399/М2, установив:

- тип первичного преобразователя                             1 ООП (0,00391 °C'1).

Значения остальных параметров должны соответствовать п. 6.5.2.1 3).

  • 9) Подготавливают ИКСУ к работе в режиме эмуляции температур, соответствующих входным сигналам от ТС типа МОП.

  • 10) Поочередно устанавливают с помощью ИКСУ эмулируемые (действительные Ад) значения температур, равные 150 °C (158,22 Ом) и 550 °C (300,63 Ом), и повторяют операции п. 6.5.2.1 6).

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 1.2.

  • 6.5.2.2 Определение значений основных погрешностей ИПМ 0399/М2 с входными сигналами в виде напряжения постоянного тока в диапазоне от 0 до 100 мВ и с входными сигналами от ТП. проводят в поверяемых точках, указанных в таблице 6.6, в следующей последовательности:

Таблица 6.6 - Поверяемые точки и значения абсолютных погрешностей ИПМ 0399/М2

Входные параметры

Пределы допускаемой основ-ной абсолютной погрешности по преобразуемой величине

Входной

сигнал

Диапазон преобразования

Поверяемая точка

мВ

Ад

0...100 мВ

5...105

0

5

±0,023

минус 10... 90

15

5

±0,06

минус 45... 55

50

5

±0,089

минус 90... 10

95

5

±0,15

1) Устанавливают следующие параметры конфигурации ИПМ 0399/М2 (параметры

конфигурации:

  • 2) Подготавливают ИКСУ в режиме эмуляции напряжения, устанавливают напряжение, равное 0 мВ, выполняют операции п. 6.5.2.1 6).

  • 3) Последовательно меняют диапазоны преобразования входного сигнала и устанавливают значение эмулируемых напряжений ИКСУ в соответствии с таблицей 6.6, выполняют операции п. 6.5.2.1 6), для каждой поверяемой точки.

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 6,6.

  • 6.5.2.3 Определение значений основных погрешностей ИПМ 0399/М2 в конфигурации с унифицированными входными сигналами в виде силы постоянного тока проводят в поверяемых точках, указанных в таблице 6.7, в следующей последовательности:

Таблица 6.7 - Поверяемые точки и значения абсолютных погрешностей ИПМ 0399/М2

Входные параметры

Пределы допускаемой основной абсолютной погрешности по преобразуемой величине

Входной сигнал

Диапазон преобразования

Поверяемая точка

мА

Ад

0...5 мА

0...100

0

0

±0,2

2,5

50

±0,2

4,75

95

±0,2

4.. .20 мА

0...100

4

0

±0,2

12

50

±0,2

19,2

95

±0,2

^Устанавливают следующие параметры конфигурации ИПМ 0399/М2:

  • 2) Подготавливают ИКСУ в режиме эмуляции тока, устанавливают ток, равный 0 мА, выполняют операции п. 6.5.2.1 6).

  • 3) Последовательно устанавливают значение эмулируемых токов ИКСУ и тип первичного преобразователя в соответствии с таблицей 6.7, выполняют операции для каждой поверяемой точки п. 6.5.2.1 6).

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 6.7.

  • 6.5.2.4 Определение значений основных погрешностей токового выхода ИПМ 0399/М2 проводят в точках, указанных в таблице 6.8, в следующей последовательности:

Таблица 6.8 - Значения основных погрешностей токового выхода ИПМ 0399/М2

Г

араметры конфигурации прибора

Значение

тока на выходе Л, мА

Пределы допускаемой основной абсолютной погрешности по выходному току, мА

Входной сигнал

Диапазон преобразования входного сигнала

Диапазон преобразования выходного сигнала

Диапазон токового выхода

0...5 мА

5...5

0...100

0...5 мА

0.25

±0,02

50...50

2.5

±0,02

95...95

4,75

±0,02

0...5 мА

0...0

0...100

4...20 мА

4

±0,064

50...50

12

±0,064

95...95

19,2

±0,064

1) Устанавливают следующие параметры конфигурации ИПМ 0399/М2:

Переключатель диапазона токового выхода в положении «5мА».

  • 2) Подключают к токовому выходу поверяемого ИПМ 0399/М2 резистивную нагрузку,

1.8 кОм ± 5 %, последовательно с нагрузкой подключают ИКСУ в режиме измерения тока.

  • 3) Снимают с ИКСУ значение выходного тока ИПМ 0399/М2 1выхл и определяют значе-ние абсолютной погрешности токового выхода по формуле

(6.4)

  • 4) Последовательно изменяя диапазон преобразования входного сигнала первичного преобразователя в соответствии с таблицей 6.8, выполняют операции п. 6.5.2.4 3) для каждой поверяемой точки, для диапазона токового выхода от 0 до 5 мЛ.

  • 5) Изменяют параметры конфигурации ИПМ 0399/М2, установив:

  • - минимум диапазона преобразования входного сигнала

    0;

    0;

    2.

  • - максимум диапазона преобразования входного сигнала

  • - установка режима работы ИПМ 0399/М2

Переключатель диапазона токового выхода в положении «20мА».

Значения остальных параметров должны соответствовать п. 6.5.2.4 1).

  • 6) Подключают к токовому выходу поверяемого ИПМ 0399/М2 резистивную нагрузку, 470 Ом ± 5 %, последовательно с нагрузкой подключают ИКСУ в режиме измерения тока.

  • 7) Последовательно изменяя диапазон преобразования входного сигнала первичного преобразователя в соответствии с таблицей 6.8, выполняют операции п. 6.5.2.4 3) для каждой поверяемой точки, для диапазона токового выхода 4.. .20 мА.

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 6.8.

  • 6.5.2.5 Определение значений основных погрешностей ИПМ 0399/М2, сконфигурированных под конкретный тип первичного преобразователя

  • 6.5.2.5.1 Для определения значений основных приведенных погрешностей подключают ко входу ИПМ 0399/М2 ИКСУ. Подключают к токовому выходу поверяемого ИПМ 0399/М2 резистивную нагрузку, для токового выхода от 0 до 20 или от 4 до 20 мА значения сопротивления - 470 Ом ± 5 % и 1,8 кОм ± 5 % для токового выхода от 0 до 5 мА, последовательно с нагрузкой подключают ИКСУ.

  • 6.5.2.5.2 Определение значений основных приведенных погрешностей ИПМ 0399/М2 в конфигурации ТС и ТП проводят в точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерения, указанного в таблице 1.2. Поверку ИПМ 0399/М2, работающих с ТС, производят только по 3-х проводной схеме. При проведении поверки ИПМ 0399/М2, работающих с ТП, необходимо выполнить градуировку компенсатора холодного спая в соответствии с п. 2.6.1.2 руководства по эксплуатации НКГЖ.411531.001-02РЭ. Операции поверки выполняют в следующей последовательности:

  • 1) Включают и подготавливают к работе ИКСУ и поверяемый ИПМ 0399/М2, выдерживают ИКСУ и ИПМ 0399/М2во включенном состоянии в течение не менее 30 мин.

  • 2) Устанавливают с помощью ИКСУ эмулируемое (действительное Ад) значение температуры в градусах, равное 5, 25, 50. 75, 95 % диапазона измерений.

  • 3) Считывают значение измеряемой величины Аизл< с индикатора ИПМ 0399/М2.

  • 4) Определяют значения основной приведенной погрешности измерения ИПМ 0399/М2 по формуле (6.3).

  • 5) В эмулируемых точках снимают с ИКСУ значение выходного тока /ЙЫХ.

Вычисляют значение измеренной температуры по величине выходного тока по формуле (6.1).

  • 6) Определяют значения основной приведенной погрешности токового выхода ИПМ 0399/М2 для ТС и ТП по формуле (6.3).

  • 6.5.2.5.3 Определение значений основных погрешностей ИПМ 0399/М2 в конфигурации с входными унифицированными сигналами в виде силы и напряжения постоянного тока проводят в точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерения, указанного в таблице 1.2, операции поверки проводят в следующей последовательности:

  • 1) Включают и подготавливают к работе ИКСУ и поверяемый ИПМ 0399/М2, выдерживают ИКСУ и ИПМ 0399/М2 во включенном состоянии в течение не менее 30 мин.

  • 2) Устанавливают с помощью ИКСУ эмулируемое (действительное Id) значение, равное 5, 25, 50, 75, 95 % диапазона измерений.

  • 3) Считывают значение измеряемой величины Аизл1 с индикатора ИПМ 0399/М2.

  • 4) Вычисляют действительное значение измеренного параметра по формуле (6.1).

6.5.3 Определение значений основных погрешностей ИПМ 0399/M3

6.5.3.1 Для определения значений основных погрешностей выполняют следующие операции:

  • 1) Включают и подготавливают к работе компьютер, два калибратора-измерителя унифицированных сигналов эталонных ИКСУ.

  • 2) Выдерживают оба ИКСУ во включенном состоянии в течение 1 ч.

  • 3) Включают питание ИПМ 0399/M3 и выдерживают его во включенном состоянии в течение не менее 30 мин.

  • 4) Подключают ИПМ 0399/M3 к COM-порту ПК с помощью интерфейсного кабеля.

  • 5) Подсоединяю! выходные каналы ИПМ 0399/M3 ко входам двух ИКСУ для измерения тока. В измерительные цепи последовательно включают резистивные нагрузки:

  • - 500 Ом ± 5% - для выходного унифицированного сигнала диапазона от 4 до 20 мА и

от 0 до 20 мА;

  • - 2 кОм ± 5% - для выходного унифицированного сигнала диапазона от 0 до 5 мА.

  • 6) Настраиваюг ИКСУ одного из каналов на измерение тока. ИКСУ другого канала используют далее в режиме эмуляции входных сигналов ИПМ 0399/M3 с одновременным измерением тока данного канала.

  • 7) Запускают программу «Настройка приборов серии ИПМ 0399» и устанавливают связь компьютера с ИПМ 0399/M3.

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 1.3.

6.5.3.2 Определение значений основных погрешностей ИПМ 0399/M3 в конфигурации с ТС проводят в поверяемых точках по ГОСТ 6651-2009, указанных в таблице 6.9, в следующей последовательности:

  • 1) Задают нижеперечисленные параметры конфигурации:

  • - тип ТС

    ТС= 50П 200 (0,00391 °C1); 3-х проводная;

    1; 0...5 мА; минус 50; 200;

    0.

  • - схема подключения ТС

  • - количество измерений для усреднения

  • - токовый диапазон обоих каналов

  • - минимум диапазона преобразования каналов

  • - максимум диапазона преобразования каналов

  • - коррекция нуля

Таблица 6.9 - Поверяемые точки и значения абсолютных погрешностей ИПМ 0399/M3

Входные параметры

Пределы допускаемой основной абсолютной погрешности

Тип первичного преобразователя

Диапазон преобразования] °C

Поверяемая точка

по выходному сигналу

по измеряемой величине

°C

Ом. по ГОСТ

6651-2009

0...5 или

4...20 мА

0...20мА

50П_200

минус 50...200

минус 50

40,00

± 0,62 °C

±0,5 °C

± (0,5 + *) °C

154,68

80,00

50П

минус 50...600

550

150,33

± 1,3 °C

± 0,97 °C

± (0,97 + *) °C

100П_200

минус 50...200

минус 50

80,00

± 0,62 °C

± 0,5 °C

± (0,5 + ♦) °C

129,26

150,33

100П

минус 50...600

550

300,67

± 1,3 °C

± 0,97°С

± (0,97 +*) °C

П р и м е ч а

н и е - *-Одна единица последнего разряда, °C.

  • 2) Подключают ИПМ 0399/M3 к ИКСУ в режиме эмуляции сигналов ТС по 3-х проводной схеме.

  • 3) Настраивают ИКСУ на режим эмуляции сигналов ТС 50Г1.

  • 4) Устанавливают с помощью ИКСУ эмулируемое (действительное Тд) значение температуры, равное минус 50 °C (40,00 Ом).

  • 5) Измеряют выходные токи обоих каналов ИПМ 0399/M3 в диапазоне 0...5 мА при нагрузке 2 кОм.

  • 6) Вычисляют измеренное значение температуры по формуле (6.1).

  • 7) Устанавливают с помощью программы токовый диапазон выходных каналов от 4 до 20 мА.

  • 8) Измеряют выходные токи обоих каналов ИПМ O399/M3 в диапазоне от 4 до 20 мА при нагрузке 500 Ом.

  • 9) Вычисляют измеренное значение температуры по формуле (6.1).

  • 10) Устанавливают с помощью программы токовый диапазон выходных каналов от 0 до 20 мА.

  • 11) Измеряют выходные токи обоих каналов ИПМ 0399/M3 в диапазоне от 0 до 20 мА при нагрузке 500 Ом.

  • 12) Вычисляют измеренное значение температуры по формуле (6.1).

  • 13) Устанавливают с помощью программы токовый диапазон выходных каналов равный от 0 до 5 мА.

  • 14) Считывают измеренное значение температуры с цифрового индикатора ИПМ 0399/M3.

  • 15) Определяют значения абсолютных погрешностей ИПМ 0399/M3 по формуле (6.2).

  • 16) Устанавливают с помощью ИКСУ эмулируемое (действительное Тд) значение температуры, равное 154,68 °C (80,00 Ом)

  • 17) Выполняют операции по пп. 6.5.3.2 5),. ..6.5.3.2 15).

1 8) Изменяют параметры конфигурации ИПМ 0399/M3, установив:

  • - тип ТС                                                        50П (0,00391 °C’1);

  • - максимум диапазона преобразования каналов                             600.

9) Устанавливают с помощью ИКСУ эмулируемое (действительное Тд) значение температуры, равное 550 °C (150,32 Ом).

  • 20) Выполняют операции по пп. 6.5.3.2 5),...6.5.3.2 15).

  • 21) Изменяют параметры конфигурации ИПМ 0399/M3, установив:

-тип ТС                                                      50П (0.00391 °C-');

  • - максимум диапазона преобразования обоих каналов                       200.

  • 22) Настраивают ИКСУ на режим эмуляции сигналов ТС 1 ООП.

  • 23) Устанавливают с помощью ИКСУ эмулируемое (действительное Тд) значение температуры, равное минус 50 °C (80,00 Ом).

  • 24) Выполняют операции по пп. 6.5.3.2 5),...6.5.3.2 15).

  • 25) Устанавливают с помощью ИКСУ эмулируемое (действительное Тд) значение температуры, равное 129,26 °C (150,33 Ом).

  • 26) Выполняют операции по пп. 6.5.3.2 5),...6.5.3.2 15).

  • 27) Изменяют параметры конфигурации ИПМ 0399/M3, установив:

-тип ТС                                                    10011(0,00391 °C1);

  • - максимум диапазона преобразования обоих каналов                        600.

  • 28) Устанавливают с помощью ИКСУ эмулируемое (действительное Тд) значение температуры, равное 550 °C (150,32 Ом).

  • 29) Выполняют операции по пп. 6.5.3.2 5),...6.5.3.2 15).

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 6.9.

  • 6.5.3.3 Определение значений основных погрешностей ИПМ 0399/M3 в конфигурации с

ТП проводят в поверяемых точках, указанных в таблице 6.10, в следующей последовательности:

Таблица 6.10 - Поверяемые точки и значения абсолютных погрешностей ИПМ 0399/M3

Входные параметры

Пределы допускаемой основной абсолютной погрешности

ТипТП

Диапазон преобразования, °C

Поверяемая точка

по выходному сигналу

по измеряемой величине

°C

мВ

0...5 или

4.. .20 мА

0...20 мА

TXK(L)

минус 50...600

0

0

±3,2 °C

±2,6 °C

±(2,6 + *) °C

300

22,843

600

49,108

Tnri(S)

0...1700

0

0

±8,5 °C

±6,8 °C

± (6,8 + *) °C

800

7,345

1700

17,947

Примечание-*- Одна единица последнего разряда, °C.

1) Задают для ИПМ 0399/M3 нижеперечисленные параметры конфигурации:

  • 2) Подключают ко входу поверяемого ИПМ 0399/M3 компенсатор холодного спая и ИКСУ в режиме эмуляции сигналов ТП XK(L) компенсационным кабелем. Выдерживают ИПМ 0399/M3 в таком состоянии в течение 30 мин.

  • 3) Осуществляют градуировку сопротивления компенсатора холодного спая в соответствии с п. Б.7 приложения Б.

  • 4) Последовательно установив с помощью ИКСУ эмулируемые (действительные Тд) значения температуры, равные 0, 300 и 600 °C, выполняют операции по пп. 6.5.3.2 5),...6.5.3.2 15) для каждой поверяемой точки.

  • 5) Изменяют параметры конфигурации ИПМ 0399/M3, установив:

  • - тип датчика                                                        ТПП(Б);

  • - минимум диапазона преобразования обоих каналов                          0;

  • - максимум диапазона преобразования обоих каналов                       1700.

  • 6) Подключают ко входу поверяемого ИПМ 0399/M3 вместо компенсатора холодного спая резистор типа С2-29-100 Ом и ИКСУ в режиме генерации напряжения постоянного тока в диапазоне -10 до +100 мВ соответствующим кабелем.

  • 7) Осуществляют градуировку сопротивления компенсатора в соответствии с п. Б.7 приложения Б.

  • 8) Последовательно установив с помощью ИКСУ эмулируемые (действительные Тд) значения температуры, равные 0, 800 и 1700 °C, выполняют операции по пп. 6.5.3.2 5),...6.5.3.2 15 для каждой поверяемой точки.

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 6.10.

  • 6.5.3.4 Определение значений основных погрешностей ИПМ 0399/M3 в конфигурации с унифицированными входными сигналами напряжения постоянного тока проводят в поверяемых точках, указанных в таблице 6.11, в следующей последовательности:

Таблица 6.11 - Поверяемые точки и значения абсолютных погрешностей ИПМ 0399/M3

Входные параметры

Пределы допускаемой основной абсолютной погрешности

Входной сигнал

Диапазон преобразования

Поверяемая точка

по выходному сигналу

по измеряемой величине

0...5 или

4...20 мА

0...20 мА

0...100 мВ

0...100 мВ

0 мВ

50 мВ

100 мВ

±150 мкВ

±112 мкВ

±(75 + *) мкВ

0...5 мЛ

0...5 мА

0 мА

2,5 мА

5 мА

±10 мкА

±7,5 мкА

±(7,5 + *) мкА

0...20 мА

0...20 мА

0 мЛ

10 мА

20 мА

±32 мкА

±24 мкА

±(20 + *) мкА

Примечание-* Одна единица последнего разряда, мкВ (мкА).

1) Задают для ИПМ 0399/M3 нижеперечисленные параметры конфигурации:

унифицированного сигнала

унифицированного сигнала

  • 2) Подключают ко входу поверяемого ИПМ 0399/M3 ИКСУ в режиме генерации напряжения постоянного тока.

  • 3) Устанавливают с помощью ИКСУ значение эмулируемого (действительного Ад) напряжения, равное 0 мВ.

  • 4) Измеряют выходные токи обоих каналов ИПМ 0399/M3 в диапазоне от 0 до 5 мА при нагрузке 2 кОм.

  • 5) Вычисляют измеренное значение параметра по формуле (6.1).

  • 6) Устанавливают с помощью программы токовый диапазон выходных каналов равный 4...20 мА.

  • 7) Измеряют выходные токи обоих каналов ИПМ 0399/M3 в диапазоне от 4 до 20 мА при нагрузке 500 Ом.

  • 8) Вычисляют измеренное значение параметра по формуле (6.1).

  • 9) Устанавливают с помощью программы токовый диапазон выходных каналов равный 0...20 мА.

  • 10) Измеряют выходные токи обоих каналов ИПМ 0399/M3 в диапазоне от 0 до 20 мА при нагрузке 500 Ом.

  • 11) Вычисляют измеренное значение параметра по формуле (6.1).

  • 12) Устанавливают с помощью программы токовый диапазон выходных каналов равный 0...5 мА,

  • 13) Считывают измеренное значение параметра с цифрового индикатора ИПМ 0399/M3.

  • 14) Определяют значения абсолютных погрешностей ИПМ 0399/M3 по формуле (6.2).

  • 15) Последовательно устанавливая с помощью ИКСУ значения напряжений, равные 50 и 100 мВ, выполняют пп. 6.5.3.4.4),,.,6.5.3.4.14) для каждой поверяемой точки.

Результаты считают положительными, если наибольшее из рассчитанных значений основной погрешности не превышает соответствующего значения, указанного в таблице 6.11

  • 6.5.3.5 Определение значений основных погрешностей ИПМ 0399/M3 в конфигурации с унифицированными входными сигналами постоянного тока проводят в поверяемых точках, указанных в таблице 6.3, в следующей последовательности:

  • 1) Задают для ИПМ 0399/M3 нижеперечисленные параметры конфигурации:

унифицированного сигнала

унифицированного сигнала

  • 2) Подключают ко входу поверяемого ИПМ 0399/M3 ИКСУ в режиме генерации посто

янного тока.

  • 3) Последовательно устанавливая с помощью ИКСУ значения токов, равные 0; 2,5 и

5 мА, выполняют пп. 6.5.3.4 4),...6.5.3.4 14) для каждой поверяемой точки.

  • 4) Изменяют параметры конфигурации ИПМ 0399/M3, установив:

  • - входной сигнал                                                      J 0...20 мА;

  • - максимум диапазона преобразования входного

унифицированного сигнала                                             20;

  • - максимум диапазона преобразования каналов                               20.

  • 5) Последовательно устанавливая с помощью ИКСУ значения токов, равные 0; 10 и 20 мА, выполняют пп. 6.5.3.4.4),...6.5.3.4.14) для каждой поверяемой точки.

  • 6.5.3.6 Проверку контроля обрыва входной цепи ИПМ 0399/M3 проводят в следующей

последовательности:

  • 1) Задают для ИПМ 0399/M3 нижеперечисленные параметры конфигурации:

    • - тип ТС

    • - схема подключения ТС

    • - количество измерений для усреднения

    • - токовый диапазон обоих каналов

    • - минимум диапазона преобразования канатов

    • - максимум диапазона преобразования каналов

    • - значение тока ошибки обоих каналов

    • - коррекция нуля

    50П (0,00391 °C’1);

    3-х проводная;

    1; 0...5 мА; минус 50; 200; 110%;

    0.

  • 2) Подключают ко входу поверяемого ИПМ 0399/M3 ИКСУ в режиме эмуляции сигналов ТС по 3-х проводной схеме.

  • 3) Настраивают ИКСУ на режим эмуляции сигналов ТС 50П.

  • 4) Устанавливают с помощью ИКСУ одно из значений температуры в диапазоне от -50 до +200 °C.

  • 5) Измеряют выходные токи обоих каналов ИПМ 0399/M3 при нагрузке 2 кОм.

  • 6) Отсоединяют ИКСУ от ИПМ 0399/M3 на дисплее поверяемого ИПМ 0399/M3 должно появиться сообщение «CUt».

  • 7) Значения выходных токов должны равняться (5,5 ± 0,01) мА.

  • 8) Устанавливают токовый диапазон обоих каналов 4...20 мА и сопротивление нагрузки 500 Ом.

  • 9) Измеряют выходные токи обоих каналов ИПМ 0399/M3, которые должны равняться (22+0,04) мА.

  • 10) Устанавливают токовый диапазон обоих канатов 0...20 мА и сопротивление нагрузки 500 Ом.

  • 11) Измеряют выходные токи обоих канатов ИПМ 0399/M3, которые должны равняться (22+0,04) мА.

  • 6.5.3.7 Определение значений основных погрешностей, сконфигурированного под конкретный тип первичного преобразователя

  • 6.5.3.7.1 Основную погрешность ИПМ 0399/M3 для конфигураций с ТС и ТП определяют в точках, соответствующих 0, 20, 40, 60, 80, 100 % диапазона изменения выходного сигнала.

  • 6.5.3.7.2 Номинальные статические характеристики преобразования ТС должны соответствовать ГОСТ 6651-2009, номинальные статические характеристики преобразования ТП должны соответствовать ГОСТ Р 8.585-2001.

  • 6.5.4 Измерения для определения основных погрешностей ИПМ 0399/M3 в конфигурации с ТС и ТП проводят по методикам, изложенным в пп. 6.5.3.2 и 6.5.3.3, соответственно.

  • 6.5.4.1 Рассчитывают основную приведенную погрешность Xi по формуле (6.3) в каждой поверяемой точке.

Наибольшее из рассчитанных значений основной приведенной погрешности не должно превышать соответствующего значения, указанного в таблице 1.3.

  • 6.5.4.2 Основную погрешность ИПМ 0399/M3 для конфигураций с входными унифицированными электрическими сигналами в виде силы и напряжения постоянного тока определяют в поверяемых точках, соответствующих 0, 20, 40, 60, 80, 100 % диапазона изменения выходного сигнала.

  • 6.5.4.3 Измерения для определения основных погрешностей ИПМ 0399/M3 в конфигурации с унифицированными входными сигналами проводят по методикам, изложенным в пп. 6.5.3.4 и 6.5.3.5.

  • 6.5.4.4 Действительные значения измеряемых величин Ад, соответствующие значениям входного сигнала в поверяемых точках, рассчитывают по формулам (6.5), (6.6).

4, =       2 / • (4., -      ) + 4,„„ >                     (6.5)

лвх.макс Л их. мин

А'> =                  • (U„XI - u„xtm,)+л„„„,                       (6.6)

где             и ^нх.мин^ввх.макс ~ нижние и верхние предельные значения диапазонов

силы и напряжения постоянного тока, соответственно;

hx.i^Kx.i _ значения входного сигнала в поверяемой точке в виде силы и напряжения постоянного тока, соответственно.

Наибольшее из рассчитанных по формуле (6.3) значений основной приведенной погрешности не должно превышать соответствующего значения, указанного в таблице 1.3.

6.6 Подтверждение соответствия программного обеспечения

  • 6.6.1 Сравнивают наименование и номер версии внешнего программного обеспечения

(далее - ПО) с данными, приведёнными в таблице 6.12.

Таблица 6.12 - Идентификационные данные ПО

Идентификационные данные

(признаки)

Значение

ипм

0399/М2

ИПМ

0399/M3

ипм

0399/М0

ИПМ

0399/М0-Н

Идентификационное наименование НО

in59xx.exe

ipm0399m3_ install.exe

399М0 0304 2_0_3_52_ Install.exe

Setup

HART config_ver 13.3.16.exe

Номер версии

(идентификационный номер) ПО

не ниже

3.04

не ниже

1.10

не ниже

2.0.3.52

не ниже

13.3.16

Цифровой идентификатор ПО

по номеру версии

Результаты считают положительными, если идентификационные данные ПО соответ

ствуют данным, приведённым в таблице 6.12.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Положительные результаты поверки ИПМ оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815 или отметкой в руководстве по эксплуатации и нанесением знака поверки.

    • 7.1.1 Результаты поверки ИПМ, сконфигурированных под конкретный тип входного сигнала, оформляют с обязательным указанием в Свидетельстве о поверке или паспорте информации об объеме проведенной поверки.

    • 7.1.2 Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

  • 7.2 При отрицательных результатах поверки ИПМ не допускают к применению до выяснения причин неисправностей и их устранения.

После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

  • 7.3 Отрицательные результаты поверки термометров оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а ИПМ не допускают к применению.

Разработчики настоящей методики:

Начальник ОС и ТД                        4/7''uf s'

Л.И. Толбина

ООО НПП «ЭЛЕМЕР»

Начальник отдела испытаний ООО «ИЦРМ»

Казаков

ПРИЛОЖЕНИЕ А

СХЕМА ПОДКЛЮЧЕНИЙ ИПМ 0399/М0

СОМ-порт

Персональный! компьютер

Измерение напряжения

Измерение тока

I

Подключение термопреобразователя сопротивления, 3-х проводная схема

Подключение термопреобразователя сопротивления, 2-х проводная схема

Подключение термопары и компенсатора

1

2

3

4

5!

161

8

Кабель с элементами гальванической развязки для конфигурирования (из комплекта поставки прибора)

Первичные преобразователи

Рисунок А.1

СХЕМА ПОДКЛЮЧЕНИЙ ИПМ 0399/М0

БП

15...36 В

| Персональный компьютер '

+

—«      ?

СОМ-порт

Измерение тока

Подключение терм о преобразователя сопротивления, 2-х проводная схема

Подключение термопреобразователя сопротивления, 3-х проводная схема

Подключение термопары и компенсатора

1

2

3 4

ГТ

5

6

7 8

V

V

V  V

*

• ♦

Измерение напряжения

Кабель с элементами гальванической развязки для конфигурирования (из комплекта поставки прибора)

Первичные преобразователи

Рисунок А.2

СХЕМЫ ПОДКЛЮЧЕНИЙ ИПМ 0399/М0-Н

Подключение термопары и компенсатора

Подключение термопреобразователя сопротивления, 2-х проводная схема

Подключение термопреобразователя сопротивления, 3-х проводная схема Подключение потенциометрического датчика

Рисунок А.З

Схема электрическая подключений ИПМ 0399/М0-Н к источнику питания.

5

1

--П    Р

С

о

_        | \н

—1I

1

О

7

ИПМ0399/МО-Н

о

+/С\-

I

БП

Л

1 ММ I

8

4

Рисунок А.ЗЛ

Схема электрическая подключений ИПМ 0399/М0-Н по HART-протоколу к персо налыюму компьютеру и HART-коммуникатору

Рисунок А.3.2

СХЕМА ПОДКЛЮЧЕНИЙ ИПМ 0399/М2

о

О Q Q +и —

Измеритель напряжения

i I J I ! f Д I

1

2

3

4

5

--------------------------------------------------------------------------------------------------------------------------------------------------,

6

7

8

+ -

24 В

Канал

! 1

Канал

Канал

3

Входы подключения датчиков К1 К2 КЗ К4

ПВИ1 + -

ПВИ2 + -

9

10

11

12

13

14

15

16

П I Г ГТ I.....I'

О Q Q О Измеритель тока -I                     +|

0 0 0 0 Термопара

Tp^jj с компенсатором

ТС (2-х проводная ох. подключения)

ТС (3-х проводная сх. подключения)

Рисунок А.4

Схема подключений ИПМ0399/МЗ

Унифицированный выходной сигнал

постоянного тока

И 12

4  -  4 -

Р&лейнье каналы коммутации

Интерфейс

RS232-

RS485*

1

+R

2

RXP

A

з

TXD

e

4

ONO

-R

220 В

Заземление

220 В

50 Гц

50 Гц

Измерение тока от внешнего источника

Измерение тока измерительного преобразователя ИП (4 20 мА 2-хпроводная схема подключения: с использованием встроенного источника

Измерение напряжения

Подключение термопары и компенсатора

По дкл юче и и е термолре образо ваге л я соп роти олс 11ия,    2-х прюоод! 1 ая схс м а

Под кл ю ч е н и е те рм о пре об раз о в ат ел я сопротивления 3-х проводная схема

ГТ"П

Подключение термопреобразоеателя сопротивления 4-х проводная схема

Рисунок A.5

ПРИЛОЖЕНИЕ Б Опробование ИПМ 0399/M3

Б.1 Для проверки нулей к ИПМ 0399/M3 в конфигурации с ТС подключают магазин сопротивлений.

Б.2 Задают следующие значения параметров конфигурации:

  • - тип выбранного ТС,

  • - схема подключения ТС 3-х проводная;

  • - токовый диапазон обоих каналов 4...20 мА;

  • - минимум диапазона преобразования каналов 0;

  • - максимум диапазона преобразования каналов 200;

  • - коррекция нуля = 0.

Б.З Устанавливают на магазине сопротивлений следующие значения:

  • - 50 Ом для ТС типа 50М, 50П;

  • - 53 Ом для ТС типа 53М;

  • - 100 Ом - для ТС типа 100М, 100П, Pt 100.

Б.4 ИКСУ на выходах ИПМ 0399/M3 измеряют выходные токи, которые должны находиться в пределах (4 ± 0,04) мА.

Б.5 Для проверки нулей ИПМ 0399/M3 в конфигурации с T1I подключают ко входу прибора выбранную термопару, а также компенсатор из комплекта поставки.

Б.6 Изменяют в параметрах конфигурации ИПМ 0399/M3 тип выбранного первичного преобразователя.

Б.7 ИПМ 0399/M3 градуируют в следующей последовательности.

Процедура градуировки сопротивления компенсатора при работе с ТП (данная процедура выполняется для повышения точности работы ИПМ 0399/M3 с конкретным компенсатором).

Автономный режим:

  • 1) подключают к ИПМ 0399/M3 ТП и компенсатор в соответствии с рисунком А.5 приложения А;

  • 2) погружают ТП в льдо-водяную смесь;

  • 3) входят в меню параметров конфигурации, нажав одновременно кнопки <s» „ «в, Появится параметр «1пР»;

И

  • 4) входят в подменю 1-го уровня, нажав кнопку «Ш1». Появится параметр «SEnS»;

  • 5) входят в режим изменения типа преобразователя, нажав кнопку «Ш1». Выбирают

тип ТП с помощью кнопок «

» и нажимают кнопку «

  • 6) дожидаются теплового равновесия, при котором изменения показаний температуры не должны превышать 0.3 °С/мин;

  • 7) выбирают в подменю 1-го уровня параметр «GrrJ» и нажмите кнопку « н». Появится сообщение «GrAd», затем «donE». В память ИПМ 0399/МЗ запишется значение сопротивления компенсатора при температуре рабочего спая ТП = О °C;

  • 8) вынимают ТП из льдо-водяной смеси. Прибор готов к работе.

Программный режим:

  • 1) подключают к ИПМ 0399/M3, ТП и компенсатор в соответствии с рисунком А.5 приложения А.

  • 2) погружают ТП в льдо-водяную смесь;

  • 3) подсоединяют ИПМ 0399/M3 к COM-порту ПК с помощью интерфейсного кабеля. Включают ИПМ 0399/M3 и компьютер;

  • 4) запускают на компьютере программу «Настройка приборов серии ИПМ 0399/МЗ». Открывают проект (новый или сохраненный ранее старый). Появится закладка «Настройки» со списком параметров конфигурации;

  • 5) нажимают кнопку «Настройки связи» и вводят в окне параметров «Настройки связи» номер COM-порта, скорость обмена и адрес прибора. По умолчанию ИПМ 0399/МЗ настроен на скорость 9600 бит/с с адресом 1;

  • 6) проверяют связь компьютера с ИПМ 0399/МЗ, нажав кнопку «Проверка связи», и закрывают окно настроек, нажав кнопку «ОК»;

  • 7) считывают параметры конфигурации ИПМ 0399/МЗ, нажав кнопку «Чтение»;

  • 8) устанавливают в списке параметров конфигурации тип датчика, соответствующий подключенному ТП;

  • 9) записывают в ИПМ 0399/МЗ измененные параметры конфигурации;

  • 10) дожидаются теплового равновесия, при котором изменения показаний температуры не должны превышать 0,3 °С/мин;

  • 11) нажимают в программе кнопку «Калибровка». В открывшемся окне «Калибровка» нажимают кнопку «Калибровать сопротивление компенсатора (гС)». На индикаторе ИПМ 0399/МЗ последовательно появятся сообщения «CLbr» - «donE» - «nrdY» - «0.0»;

  • 12) по завершению градуировки закрывают окно, нажимают кнопку «Закрыть»;

  • 13) считывают параметры из прибора, в поле значений параметра RC0 будет записано сопротивление компенсатора при температуре рабочего спал ТП = 0 °C;

  • 14) устанавливают, при необходимости, в списке параметров конфигурации значения остальных параметров и производят запись последних в ИПМ 0399/M3;

  • 15) Вынимают ТП из льдо-водяной смеси. Прибор готов к работе.

Б.8 Миллиамперметром на выходах ИПМ 0399/M3 контролируют значения токов, которые должны равняться (4±0,08) мА.

Б.9 Для конфигураций ИПМ 0399/M3 с входными электрическими сигналами в виде силы или напряжения постоянного тока ко входу приборов подключают источники калиброванных токов или напряжений, соответственно.

Б. 10 Изменяют в параметрах конфигурации ИПМ 0399/M3 тип выбранного первичного преобразователя, чтобы он соответствовал измеряемому унифицированному сигналу, устанавливают значения минимума и максимума диапазона преобразования унифицированного сигнала, а также значения минимума и максимума диапазона преобразования каналов равными крайним значениям диапазона измерений.

Б.11 Устанавливают значения входных унифицированных сигналов, равными верхним пределам измеряемой величины.

Б. 12 Миллиамперметром на выходах ИПМ 0399/M3 измеряют выходные токи, которые должны находиться в пределах (20±0,032) мА.

43

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
