Методика поверки «Приборы для измерения параметров установок защиты подземных металлических сооружений от электрохимической коррозии ПКИ-02, ПКИ-02М» (МП 2211-0013-2008)

УТВЕРЖДАЮ

Здмедхитель руководителя

■S1 * А- ■

О *

-±> *

НЙИМ $нделеева^п лександров 2008 г.

Приборы для измерения параметров установок защиты подземных металлических сооружений от электрохимической коррозии ПКИ-02, ПКИ-02М

Методика поверки МП 2211-0013-2008

Iди гель лаборатории

НИЦМлшТД. И. Менделеева"

П.Пиастро

/  2008 г.

Настоящая методика поверки распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации приборы для измерения параметров установок защиты подземных металлических сооружений от электрохимической коррозии ПКИ-02, ПКИ-02М (далее - прибор).

Методика устанавливает методы первичной и периодической поверок и порядок оформления результатов поверок.

Периодичность поверки - 2 года.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

• 5.7.3. УПУ —1М подключить к перемычке между клеммами штепсельного разъема блока питания и к корпусу разъема RS - 232.. В ходе испытания напряжение подавать, начиная с нуля или со значения, не превышающего рабочее напряжения до испытательного. Время выдержки при подаче максимально допустимого испытательного напряжения 500В, 50 Гц должно составлять 1 мин. Снижение испытательного напряжения до нуля проводить в обратном порядке.

Прибор считается выдержавшим испытания, если во время испытаний не было пробоя или поверхностного перекрытия изоляции.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 6.1. При положительных результатах поверки оформляют свидетельство о поверке прибора, форма которого приведена в приложении А ПР50.2.006 - 94 и ставят клейма на мастику в пломбировочных чашках.

• 6.2. При отрицательных результатах поверки прибора к эксплуатации не допускают, оттиск поверительного клейма гасят, свидетельство о поверке аннулируют и выдают извещение о непригодности, форма которого приведена в приложении Б ПР50.2.006 - 94.

Результаты занести в Таблицу 5.7

Таблица 5.7

Результаты поверки считаются положительными, если

/Ei max — / Едоп

• 5.7. Проверка электрической прочности сопротивления изоляции

• 5.7.1. Проверку электрического сопротивления изоляции проводить мегаомметром Ф 4102/1 - 1М при отключенном напряжении питания. Сопротивление изоляции измерять между клеммами подачи напряжения питания 220 В,50 Гц и корпусом разъема RS - 232.

Прибор считается выдержавшим испытания, если измеренное значение электрического сопротивления изоляции не менее 20 МОм.

• 5.7.2. Проверку электрической прочности изоляции проводить с помощью установки УПУ - 1М при отключенном напряжении питания. Замкнуть клеммы штепсельного разъема блока питания 220 В,50 Гц между собой. Выходные зажимы установки

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки должны быть применены средства поверки, приведенные в таблице 2.

Работы со средствами поверки должны производиться в соответствии с их эксплуатационной документацией.

Таблица 2

Примечание: при испытаниях допускается использовать другое оборудование, аналогичное по своим техническим и метрологическим характеристикам и обеспечивающее заданные режимы испытаний.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При поверке приборов необходимо соблюдать требования эксплуатационной документации на поверяемый прибор и применяемое оборудование.

Соблюдать требования, определяемые правилами техники безопасности при эксплуатации электроустановок.

Специалист, осуществляющий поверку устройства, должен иметь удостоверение Государственного поверителя.

4.УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ

• 4.1. При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C......20±2

• - относительная влажность воздуха при

температуре 25°С, %.....................................65±15

• - атмосферной давление, кПа.....................84... 106

• 4.2. При подготовке к поверке прибор выдерживают в нормальных условиях не менее 3 часов.

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ

• 5.1.Внешний осмотр.

  • 5.1.1. При проведении внешнего осмотра должно быть уста

новлено соответствие прибора следующим требованиям: корпус не должен иметь механических повреждений; маркировка должна быть нанесена четко и соответствовать требованиям эксплуатационной документации; комплектность         должна         соответствовать

ТУ.4221.002.11115752-2008.

5.2.Опробование.

• 5.2.1.  Опробование проводить в соответствии с п.п. 6.1...6.4 и 7.1. «Руководства по эксплуатации».

• 5.3. Определение диапазона и основной абсолютной погрешности измерения защитного потенциала U_r (канал 1).

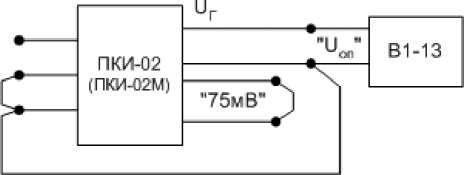

• 5.3.1.  Собрать схему в соответствии с рисунком 1.

• 5.3.2  В соответствии с «Руководством по эксплуатации» подготовить к работе и включить прибор.

• 5.3.3  Установить на приборе В1-13 напряжение U_K = 50В (для прибора ПКИ-02).



Р4834 - многозначная мера электрического сопротивления; Со - мера емкости Р597/12

Рисунок 4.

• 5.6.2 Подготовить прибор к работе в режиме измерения поляризационного потенциала Е согласно «Руководствоу по эксплуатации»

• 5.6.3 Установить:

на Р4834 №1 - значение R_3AP = 5 кОм;

на Р4834 №2 - значение R_o = 50 кОм; наВ1-13    - значение U_K = -5,0 В.

• 5.6.4 Снять показания Е (t,) с цифрового индикатора прибора в точках ti = 0,2 мс; 0,4 мс; 0,8 мс; 1,2 мс.

• 5.6.5 Определить основную приведенную погрешность y_Ei по формуле:

^E1 Е

max

E_max - значение верхнего предела диапазона измерения Е.

поляризационного потенциала в точках 4

• 5.6.6 Повторить операции по п.п. 5.6.2 - 5.6.5, последовательно устанавливая: U_K = -2,5B; R_3Ap = 2,5 кОм

U_K ⁼ + 2,5 В; R₃ap = 2,5 кОм

U_K = +5,0 В; R_3Ap = 5,0 кОм

• 5.5.5. Снять показание I с цифрового индикатора прибора.

• 5.5.6. Определить основную приведенную погрешность у_шпо формуле:

ш

где значения UK- в милливольтах.

• 5.5.7. Повторить операции по п.п. 5.5.3 - 5.5.6, последовательно устанавливая кнопкой «больше» предел индикации тока 1м равным 150, 200, 250, ...950, 1000 с шагом 50. Результаты занести в таблицу 5.5.

• 5.5.8. Повторить операции по п.п. 5.5.3 - 5.5.7, последовательно устанавливая на приборе В1-13 напряжение U_K= 45 мВ и U_K= 15 мВ.

Таблица 5.5/5.6

Повторить операции по п.п. 5.5.3...5.5.8 для прибора ПКИ-02М. Результаты занести в таблицу 5.6.

Результаты поверки считаются положительными, если

I Уш! max I — I Уш ДОП I

• 5.6 Определение диапазона и основной приведенной погрешности измерения поляризационного потенциала Е (канал 4).

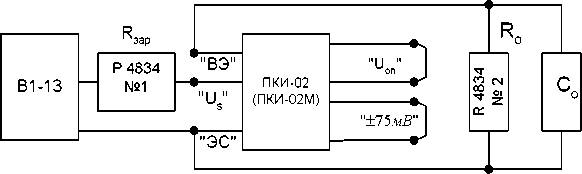

5.6.1 Собрать схему в соответствии с рисунком 4.

"ВЭ"

Ч"

"ЭС"

В1-13 - прибор для поверки вольтметров программируемый.

Рисунок 1

Примечание: на всех рисунках надписи в кавычках соответствуют названиям клемм кабеля соединительного КС-1, входящего в комплект поставки приборов ПКИ-02 и ПКИ-02М

5.3.4 Снять показания U_r с цифрового индикатора прибора.

• 5.3.5  Определить основную абсолютную погрешность Д_гпо формуле:

• 5.3.6 Повторить операции по п.п. 5.3.4 - 5.3.5, последовательно устанавливая значения U_K в соответствии с Таблицей 5.1. Результаты занести в таблицу 5.1.

Таблица 5.1

• 5.3.7. Повторить операции по п.п.5.3.4...5.3.6 для прибора ПКИ-02М, последовательно устанавливая значения U_K в соответствии с Таблицей 5.2. Результаты занести в Таблицу 5.2.

Результаты поверки считаются положительными, если

I An I < I A_rj доп I

Таблица 5.2

5.4 Определение диапазона и основной приведенной погрешности измерения суммарного потенциала U_s (канал 2)

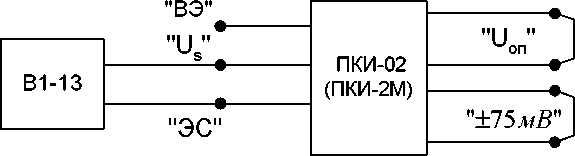

• 5.4.1. Собрать схему в соответствии с рисунком 2.



Рисунок 2.

• 5.4.2  В соответствии с «Руководством по эксплуатации» подготовить к работе и включить прибор.

• 5.4.3   Установить на приборе В1-13 напряжение U_K = 5 В (для прибора ПКИ-02).

• 5.4.4   Снять показание U_s с цифрового индикатора прибора ПКИ-02

• 5.4.5  Определить основную абсолютную погрешность As по формуле:

• 5.4.6 Повторить операции по п.п. 5.4.3 - 5.4.5, последовательно устанавливая U_kb соответствии с таблицей 5.3. Результаты занести в таблицу 5.3.

• 5.4.7. Повторить операции по п.п. 5.4.3...5.4.6 для прибора ПКИ-02М, последовательно устанавливая значения U_K в соответствии с таблицей 5.4. Результаты занести в таблицу 5.4.

Таблица 5.3.

Таблица 5.4.

Результаты поверки считаются положительными, если

I As i I < I Asi доп. I

• 5.5 Определение диапазона и основной приведенной погрешности измерения напряжения на шунте и_ш с индикацией в единицах силы тока (канал 3).

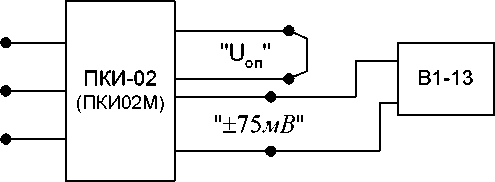

• 5.5.1. Собрать схему в соответствии с рисунком 3.



  "ВЭ"

  "ЭС"



  Рисунок 3.

• 5.5.2. В соответствии с «Руководством по эксплуатации» подготовить к работе и включить прибор ПКИ-02 (ПКИ-02М).

• 5.5.3. Кнопками «больше»/«меньше» установить на цифровом индикаторе прибора предел индикации тока l_m=100.

• 5.5.4. Установить на приборе В1-13 напряжение U_K= 75 мВ.

7
