Методика поверки «Пробники электрического поля РММ ЕР-600, РММ ЕР-601, РММ ЕР-602, РММ ЕР-603» (МП EP60XEN-40315-2.09)
Первый заместитель заместитель по
ИНСТРУКЦИЯ
Пробники электрического поля РММ ЕР-600, РММ ЕР-601, РММ ЕР-602, РММ ЕР-603
МЕТОДИКА ПОВЕРКИ
EP60XEN-40315-2.09 МП
/VO.G4&59 -(Ь
р.п. Менделеево
2016 г.
Содержание-
-
8.3 Определение относительной погрешности измерений напряженности
электрического поля пробником ЕР-600
-
8.4 Определение относительной погрешности измерений напряженности
электрического поля пробником ЕР-601
-
8.5 Определение относительной погрешности измерений напряженности
электрического поля пробником ЕР-602
-
8.6 Определение относительной погрешности измерений напряженности
электрического поля пробником ЕР-603
8 7 Определение изотропности измерений напряженности электрического поля
1 ВВОДНАЯ ЧАСТЬ-
1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок пробников электрического поля РММ ЕР-600, РММ ЕР-601, РММ ЕР-602, РММ ЕР-603 (далее - пробники ЕР-бОх).
-
1.2 Первичной поверке подлежат пробники ЕР-бОх, ввозимые по импорту и выходящие из ремонта.
Периодической поверке подлежат пробники ЕР-бОх, находящиеся в эксплуатации и на хранении.
-
1.3 Интервал между поверками 1 (один) год.
-
2.1 При проведении поверки пробников ЕР-бОх должны быть выполнены операции, приведенные в таблице 1.
Таблица 1
Наименование операции |
Пункт МП |
Проведение операций при | |
первичной поверке |
периодической поверке | ||
Внешний осмотр |
8.1 |
+ |
+ |
Опробование |
8.2 |
+ |
+ |
Определение относительной погрешности измерений напряженности электрического поля пробником ЕР-600 |
8.3 |
+ |
+ |
Определение относительной погрешности измерений напряженности электрического поля пробником ЕР-601 |
8.4 |
+ |
+ |
Определение относительной погрешности измерений напряженности электрического поля пробником ЕР-602 |
8.5 |
+ |
+ |
Определение относительной погрешности измерений напряженности электрического поля пробником ЕР-603 |
8.6 |
+ |
+ |
Определение изотропности измерений напряженности электрического поля пробником ЕР-бОх |
8.7 |
+ |
- |
3 СРЕДСТВА ПОВЕРКИ
3.1 При проведении поверки пробников ЕР-бОх должны быть применены средства измерений, приведенные в таблице 2.
Таблица 2
Пункт МП |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки |
8.3-8.6 |
Государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установка для поверки измерителей плотности потока энергии П1-9, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме непрерывной генерации от МО'2 до 2-103 Вт/м2, пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ |
Пункт МП |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки |
8.3-8.7 |
Государственный рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц, диапазон воспроизведения НЭП от 1 до 1500В-М-1, пределы допускаемой относительной погрешности воспроизведения НЭП ± 7 % |
8.2-8.7 |
Персональный компьютер с процессором Pentium, 16 Mb оперативной памяти, 10 Mb свободного места на жестком диске, операционная система Windows (-ХР, -7), наличие СОМ или USB порта |
-
3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.
-
3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 года№ 1815.
-
3.4 При поверке использовать персональный компьютер (далее - ПК) с установленным с компакт-диска, входящего в комплект поставки, программным обеспечением WinEP600 (далее -ПО WinEP600).
-
4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.
-
4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Пробники электрического поля РММ ЕР-600, РММ ЕР-601, РММ ЕР-602, РММ ЕР-603. Руководство по эксплуатации EP60XEN-40315-2.09 РЭ» (далее - EP60XEN-40315-2.09 РЭ).
-
5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на пробники ЕР-бОх и средства поверки.
-
5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.
-
5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.
-
5.4 Не вносить пробник ЕР-бОх в поле с напряженностью больше максимально допустимой.
-
5.5 Опто-волоконный кабель подключать и отключать воздействием только на коннекторы. Исключать натягивание опто-волоконного кабеля и попадание пыли и грязи в оптические коннекторы.
-
5.6 Соблюдать следующих минимальных расстояний между пробником и любой проводящей поверхностью: 250 мм, в диапазоне от 5 кГц до 3 МГц, 150 мм в диапазоне от 3 МГц до 10 МГц, 100 мм, в диапазоне более 10 МГц.
-
6.1 При проведении поверки должны соблюдаться следующие условия: -температура окружающего воздуха от 15 до 25 °C;
-
- относительная влажность воздуха от 30 до 80 %;
-
- атмосферное давление от 630 до 795 мм рт. ст.
-
7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в РММ ЕР-600-2016 РЭ на измерители пробник ЕР-бОх и в руководствах по эксплуатации применяемых средств поверки.
-
8 ПРОВЕДЕНИЕ ПОВЕРКИ
-
8.1.1 Внешний осмотр каждого пробника ЕР-бОх проводить визуально без вскрытия. При этом необходимо проверить:
-
- комплектность, маркировку и пломбировку согласно эксплуатационной документации;
-

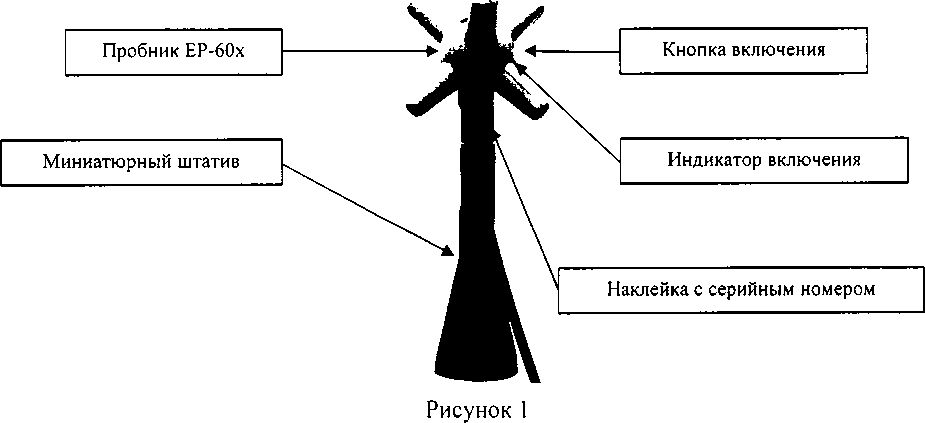

- наличие серийного номера на фирменной наклейке пробника ЕР-бООх (рисунок 1);
-
- состояние соединительных оптоволоконных кабелей (далее - ВОЛС), входящих в комплект поставки.
-
8.1.2 Результат внешнего осмотра считать положительным, если:
-
- комплектность, маркировка и пломбировка каждого пробника ЕР-бОх соответствует документу EP60XEN-40315-2.09 РЭ;
-
- на фирменной наклейке пробника ЕР-бООх имеется серийный номер;
-
- отсутствуют видимые механические повреждения каждого пробника ЕР-бОх;
-
- ВОЛС, входящих в комплект поставки, не имеют видимых повреждений.
В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.
8.2 Опробование-
8.2.1 Установить на ПК программное обеспечение WinEP600 (далее - ПО WinEP600) с компакт-диска, входящего в комплект поставки. После успешной установки ПО WinEP600 на экране монитора ПК контролировать появление иконки «И».
-
8.2.2 Подключить конвертер onTHKa-RS232 к доступному СОМ порту ПК (или подключить конвертер USB-RS232 к конвертеру onTHKa-RS232 и к доступному USB порту ПК).
Выполнить настройку СОМ порта (или выполнить настройку USB порта)
-
8.2.3 Выполнить зарядку аккумулятора пробника ЕР-600. Установить пробник ЕР-600 на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-600 к ПК.
-
8.2.4 Включить пробник ЕР-600 кратковременным нажатием на кнопку и контролировать последовательное загорание индикатора зеленым, красным и синим; затем контролировать мигание индикатора красным светом, это означает, что пробник ЕР600 готов к работе (рисунок 1).
-
8.2.5 Запустить ПО WinEP600, нажав иконку НЯ на рабочем столе ПК. Через (5 - 7) секунд на экране монитора ПК наблюдать окно, приведенное на рисунке 2.
Версия ПО WinEP600
Рисунок 2
-
8.2.6 Проверка идентификационных данных (признаков) ПО
-
8.2.6.1 В левом верхнем углу окна (рисунок 2) наблюдать версию ПО WinEP600.
-
8.2.6.2 Результат проверки идентификационных данных (признаков) ПО считать положительными, если версия ПО WinEP600 - v3.01 и выше.
-
В противном случае результаты проверки идентификационных данных (признаков) ПО WinEP600 считать отрицательными и последующие операции поверки не проводить.
-

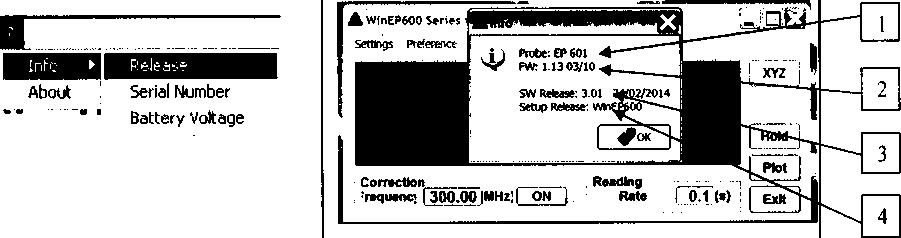

8.2.6.3 Последовательно нажать виртуальные кнопки «?» (Справка), «info» (информация)
«Release» и наблюдать наименование и версию внешнего ПО WinEP600, текущую версию прошивки пробника ЕР-бОх (рисунок 3)._________________________________________
-
1 - тип подключенного пробника
-
2 - версия прошивки подключенного пробника
-
3 - версия внешнего ПО
-
4 - наименование внешнего ПО
Рисунок 3
Результат наблюдения зафиксировать в рабочем журнале.
-
8.2.7 Проверить функционирование виртуальных кнопок управления ПО WinEP600.
-
8.2.8 Последовательно нажать виртуальные кнопки «?» (Справка), «info» (информация) «Serial Namber» и наблюдать серийный номер пробника ЕР-бОх (рисунок 4).
Release
About
Serial Number
’ Battery Voltage
Рисунок 4
Результат наблюдения зафиксировать в рабочем журнале.
-
8.2.9 Результаты опробования пробника ЕР-бОх считать положительными, если:
-
- пробник ЕР-бОх устанавливается на миниатюрный штатив, входящий в комплект поставки;
-
- ПО WinEP600 установлено на ПК;
-
- результаты проверки идентификационных данных (признаков) ПО WinEP600 положительные (версия: v3.01 или выше);
-
- после включения пробника ЕР-бОх наблюдалось последовательное загорание индикатора зеленым, красным и синим; затем мигание индикатора красным светом;
-
- пробник ЕР-бОх подключается к ПК;
-
- после подключения пробника ЕР-бОх к ПК (к СОМ порту или к USB порту) и запуска ПО WinEP600 на экране монитора ПК наблюдалось появление окна, приведенного на рисунке 2;
-
- виртуальные кнопки управления ПО WinEP600 функционируют;
-
- серийный номер на фирменной наклейке (рисунок 1) совпадает с серийным номером, полученным в п. 8.2.8.
В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.
8.3 Определение относительной погрешности измерений напряженности электрического поля пробником ЕР-600-
8.3.1 Определение относительной погрешности измерений НЭП З^6^0 пробником ЕР-600 проводить:
-
- с использованием Государственного рабочего эталона единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц (далее - РЭНЭП-001/300М) на частотах fr. 0,3; 1,0; 5,0; 30,0; 100,0; 300,0 МГц, при значении НЭП в месте расположения пробника ЕР-600 Е'эг = 6 В-м’1; только при первичной поверке на частоте=0,1 МГц при значениях НЭП в месте расположения пробника ЕР-600 Е2ЭТ = 1,0; 1,5; 5,0; 20; 50; 100; 140 В-м’1;
-
- с использованием Государственного рабочего эталона единицы плотности потока электромагнитной энергии - установки для поверки измерителей плотности потока энергии П1-9
9,25 ГГц, при значении НЭП в месте расположения пробника ЕР-600 П3ЭТ ~ 10 мкВт-см 2 (Е3ЭТ ~ 6,14 В-м’1).
При проведении поверки с помощью П1-9 для перевода значений плотности потока электромагнитной энергии (далее - ППЭ) П, в [мкВт-см’2], в значения напряженности электрического поля (далее - НЭП) Е, в [В-м’1], и обратно, использовать формулы:
-
(1) (2)
-
8.3.2 Выполнить зарядку аккумулятора пробник ЕР-600 (при необходимости). Установить пробник ЕР-600 на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-600 к ПК. Установить пробник ЕР-600 в рабочую зону РЭНЭП-001/300М.
-
8.3.3 Включить пробник ЕР-600 кратковременным нажатием на кнопку и проконтролировать его готовность к работе по последовательному загоранию индикатора зеленым, красным и синим, а затем по миганию индикатора красным светом (рисунок 1).
-
8.3.4 Установить виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при выключенной коррекции частоты.
-
8.3.5 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е'эт = 6 В-м 1 на частоте fi = 0,3 МГц.
Произвести отсчет измеренного пробником ЕР-600 значения НЭП Е'изм. Результат измерений зафиксировать в рабочем журнале.
-
8.3.6 Выполнить п. 8.3.5 для остальных частотfi, указанных в п. 8.3.1.
-
8.3.7 Только при первичной поверке. Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е2ЭТ - 1 В-м’1 на частоте/2 = 0,1 МГц. Произвести отсчет измеренного пробником ЕР-600 значения НЭП Е2ИЗМ . Результат измерений зафиксировать в рабочем журнале.
Выполнить измерения для остальных значений Егэт, указанных в п. 8.3.1.
-
8.3.8 Выполнить п.п. 8.3.5 - 8.3.7 устанавливая виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при включенной коррекции частот.
-
8.3.9 Установить пробник ЕР-600 в рабочую зону П1-9. Выполнить п.п. 8.3.3.
-
8.3.10 Устанавливая последовательно в рабочей зоне в П1-9 значения ППЭ Е3ЭТ, на частотах /з, проводить отсчеты измеренного пробником ЕР-600 значений НЭП Е3ИЗМ, при выключенной коррекции частоты и при включенной коррекции частоты. Результаты измерений зафиксировать в рабочем журнале.
-
8.3.11 Для всех полученных значений Е{изм, Е2ИЗМ, Е3ИЗМ вычислить значения относительной
~ 1inn sProbeEF0391 г ,
погрешности измерении НЭП онэп , в дБ, по формуле
еЕРбОО
°НЭП
Е' ^изм
(3)
где i = 1, 2, 3.
Результат вычислений зафиксировать в рабочем журнале.
-
8.3.12 Результаты поверки считать положительными, если все полученные значения §нэп° находятся в пределах:
-± 3,2 дБ при измерениях с выключенной коррекцией;
-± 2,0 дБ при измерениях с включенной коррекцией.
В противном случае результаты поверки считать отрицательными.
8.4 Определение относительной погрешности измерений НЭП пробником ЕР-601-
8.4.1 Определение относительной погрешности измерений НЭП §нэп' пробником ЕР-601 проводить:
-
- с использованием РЭНЭП-001/300М на частотах f: 0,05; 0,1; 0,3; 1,0; 5,0; 30,0; 100,0; 300,0 МГц, при значении НЭП в месте расположения пробника ЕР-600 Е'эг = 6 В-м’1; только при первичной поверке частоте =0,1 МГц при значениях НЭП в месте расположения пробника ЕР-600 Е2ЭГ = 1,5; 5, 20, 50, 100, 200, 300, 500 В-м’1;
-
- с использованием П1-9 на частотах/): 0,30; 0,70; 1,00; 1,80; 2,1; 2,4; 3,00; 4,00; 5,00; 6,00; 7,00; 7,50; 8,00; 9,00; 9,25 ГГц, при значении ППЭ в месте расположения пробника ЕР-600 П3ЭТ = (17,0-68,0) мкВт-см’2 (Е|?. ~ от 8 до 16 В-м’1).
-
8.4.2 Выполнить зарядку аккумулятора пробник ЕР-601 (при необходимости). Установить пробник ЕР-601 на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-601 к ПК. Установить пробник ЕР-601 в рабочую зону РЭНЭП-001/300М.
-
8.4.3 Включить пробник ЕР-601 кратковременным нажатием на кнопку и проконтролировать его готовность к работе по последовательному загоранию индикатора зеленым, красным и синим, а затем по миганию индикатора красным светом (рисунок 1).
-
8.4.4 Установить виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при выключенной коррекции частоты.
-
8.4.5 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е1ЭТ = 6 В-м”1 на частоте / = 0,1 МГц.
Произвести отсчет измеренного пробником ЕР-601 значения НЭП Е'изм. Результат измерений зафиксировать в рабочем журнале.
-
8.4.6 Выполнить п. 8.4.5 для остальных частотfi, указанных в п. 8.4.1.
-
8.4.7 Только при первичной поверке. Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Егэг = 1,5 В-м”1 на частоте /2 = 0,1 МГц. Произвести отсчет измеренного пробником ЕР-601 значения НЭП Е2ИЗМ . Результат измерений зафиксировать в рабочем журнале.
Выполнить измерения для остальных значений Егэт, указанных в п. 8.4.1.
-
8.4.8 Выполнить п.п.8.4.5 - 8.4.7 устанавливая виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при включенной коррекции частот/,/2.
-
8.4.9 Установить пробник ЕР-601 в рабочую зону П1-9. Выполнить п.п. 8.4.3.
-
8.4.10 Устанавливая последовательно в рабочей зоне в П1-9 значения ППЭ Е3ЭТ на частоте /з, проводить отсчеты измеренного пробником ЕР-601 значения НЭП Е3ИЗМ при выключенной коррекции частоты и при включенной коррекции частоты. Результаты измерений зафиксировать в рабочем журнале.
-
8.4.11 Для всех полученных значений Е„зм, Е2ИЗМ, Е3ИЗМ вычислить значения относительной
погрешности измерений НЭП ^нэп*» в по формуле
<? ЕР601
°нэп
(4)
где i = 1,2, 3.
Результат вычислений зафиксировать в рабочем журнале.
-
8.4.12 Результаты поверки считать положительными, если все полученные значения 3^31?' аходятся в пределах:
-± 3,2 дБ при измерениях с выключенной коррекцией;
-± 2,0 дБ при измерениях с включенной коррекцией.
В противном случае результаты поверки считать отрицательными.
8.5 Определение относительной погрешности измерений НЭП пробником ЕР-602-
8.5.1 Определение относительной погрешности измерений НЭП З^^2 пробником ЕР-602 проводить:
-
- с использованием РЭНЭП-001/300М на частотах/: 0,03; 0,05; 0,1; 0,3; 1,0; 5,0; 30,0; 100,0; 300,0 МГц, при значении НЭП в месте расположения пробника ЕР-600 Е'эт = 6 В-м”1; только при первичной поверке частоте /2 =0,1 МГц при значениях НЭП в месте расположения пробника ЕР-600 Егэт = 5, 20, 50, 100, 200, 300, 500, 1000, 1500 В-м”1;
-
- с использованием П1-9 на частотах /: 0,30; 0,70; 1,00; 1,80; 2,15; 2,45; 3,00; 4,00; 5,00; 6,00; 7,00; 8,00; 9,00; 9,25 ГГц, при значении ППЭ в месте расположения пробника ЕР-600 77/ = (26,5 - 60) мкВт-см”2 (Е/ ~ от 10 до 15 В-м”1).
-
8.5.2 Выполнить зарядку аккумулятора пробник ЕР-602 (при необходимости). Установить пробник ЕР-602 на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-602 к ПК. Установить пробник ЕР-602 в рабочую зону РЭНЭП-001/300М.
-
8.5.3 Включить пробник ЕР-602 кратковременным нажатием на кнопку и проконтролировать его готовность к работе по последовательному загоранию индикатора зеленым, красным и синим, а затем по миганию индикатора красным светом (рисунок 1).
-
8.5.4 Установить виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при выключенной коррекции частоты.
-
8.5.5 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е1ЭТ = 6 В-м-1 на частоте fi = 0,1 МГц.
Произвести отсчет измеренного пробником ЕР-602 значения НЭП Е'изм. Результат измерений зафиксировать в рабочем журнале.
-
8.5.6 Выполнить п. 8.5.5 для остальных частотfi, указанных в п. 8.5.1.
-
8.5.7 Только при первичной поверке. Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Егэт = 5 Вм-1 на частоте/? = 0,1 МГц. Произвести отсчет измеренного пробником ЕР-602 значения НЭП Е2ИЗМ . Результат измерений зафиксировать в рабочем журнале.
Выполнить измерения для остальных значений Е2ЭГ, указанных в п. 8.5.1.
-
8.5.8 Выполнить п.п. 8.5.5 - 8.5.7 устанавливая виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при включенной коррекции частот/,/.
-
8.5.9 Установить пробник ЕР-602 в рабочую зону П1-9. Выполнить п.8.5.3.
-
8.5.10 Устанавливая последовательно в рабочей зоне в П1-9 значения ППЭ Езт на частоте/ проводить отсчеты измеренного пробником ЕР-602 значения НЭП Е3ИЗМ при выключенной коррекции частоты и при включенной коррекции частоты. Результаты измерений зафиксировать в рабочем журнале.
-
8.5.11 Для всех полученных значений Е'изм, Е2ЗМ, Е3ИЗМ вычислить значения относительной погрешности измерений НЭП 8^6р2, в дБ, по формуле
8™2 = 20-18фм), (5)
Еэт
где i = 1,2, 3.
Результат вычислений зафиксировать в рабочем журнале.
о с 1 п $?ЕР602
-
8.5.12 Результаты поверки считать положительными, если все полученные значения онэп находятся в пределах:
-± 3,2 дБ при измерениях с выключенной коррекцией;
-± 2,0 дБ при измерениях с включенной коррекцией.
В противном случае результаты поверки считать отрицательными.
8.6 Определение относительной погрешности измерений НЭП пробником ЕР-603-
8.6.1 Определение относительной погрешности измерений НЭП З^э^3 пробником ЕР-603 проводить:
- с использованием РЭНЭП-001/300М на частотах/: 1,0; 5,0; 30,0; 100,0; 300,0 МГц, при значении НЭП в месте расположения пробника ЕР-603 Е'эт = 6 В-м-1; только при первичной поверке частоте/ = 5 МГц при значениях НЭП в месте расположения пробника ЕР-603 Е/ = 1, 2,5,20,50, 100, 150, 170, В-м-1;
- с использованием П1-9 на частотах f3\ 0,30; 0,70; 1,00; 1,80; 2,15; 2,45; 3,00; 4,00; 5,00; 6,00; 7,00; 8,00; 9,00; 10,00; 11,00; 12,00; 13,00; 14,00; 15,00; 16,00; 17,00; 18,00 ГГц, при значении ППЭ в месте расположения пробника ЕР-603 77^ = 10 мкВт-см’2 (Е3ЭГ~ 6,14 В-мч).
-
8.6.2 Выполнить зарядку аккумулятора пробник ЕР-603 (при необходимости). Установить пробник ЕР-603 на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-603 к ПК. Установить пробник ЕР-603 в рабочую зону РЭНЭП-001/300М.
-
8.6.3 Включить пробник ЕР-603 кратковременным нажатием на кнопку и проконтролировать его готовность к работе по последовательному загоранию индикатора зеленым, красным и синим, а затем по миганию индикатора красным светом (рисунок 1).
-
8.6.4 Установить виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при выключенной коррекции частоты.
-
8.6.5 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е\т = 6 В-м”1 на частоте fi = 1 МГц.
Произвести отсчет измеренного пробником ЕР-603 значения НЭП Е]изм. Результат измерений зафиксировать в рабочем журнале.
-
8.6.6 Выполнить п. 8.6.5 для остальных частот/, указанных в п. 8.6.1.
-
8.6.7 Только при первичной поверке. Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Егэт = 1 Вм_| на частоте/ = 5 МГц. Произвести отсчет измеренного пробником ЕР-603 значения НЭП Егизм . Результат измерений зафиксировать в рабочем журнале.
Выполнить измерения для остальных значений Е2ЭГ, указанных в п. 8.6.1.
-
8.6.8 Выполнить п.п. 8.6.5 - 8.6.7 устанавливая виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при включенной коррекции частотfi,f2.
-
8.6.9 Установить пробник ЕР-603 в рабочую зону П1-9. Выполнить п.п. 8.6.3.
-
8.6.10 Устанавливая последовательно в рабочей зоне в П1-9 значения ППЭ Е3ЭТ на частотах f3 проводить отсчеты измеренного пробником ЕР-603 значения НЭП Е3ИЗМ при выключенной коррекции частоты и при включенной коррекции частоты. Результаты измерений зафиксировать в рабочем журнале.
-
8.6.11 Для всех полученных значений Е'изм, Егизм, Е3ИЗМ вычислить значения относительной
погрешности измерений НЭП З^13, в дБ, по формуле
?ЕР603
°НЭП
(6)
где i = 1,2, 3.
Результат вычислений зафиксировать в рабочем журнале.
-
8.6.12 Результаты поверки считать положительными, если все полученные значения З^^3 находятся в пределах:
-± 3,2 дБ при измерениях с выключенной коррекцией;
-± 2,0 дБ при измерениях с включенной коррекцией.
В противном случае результаты поверки считать отрицательными.
8.7 Определение изотропности измерений напряженности электрического поля пробником ЕР-бОх-
8.7.1 Выполнить зарядку аккумулятора пробник ЕР-бОх (при необходимости). Установить пробник ЕР-бОх на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-бОх к ПК. Установить пробник ЕР-бОх в рабочую зону РЭНЭП-001/300М. Зафиксировать в рабочем журнале значение углового положения (р = 0° пробника ЕР-бОх в рабочей зоне РЭНЭП-001/300М.
-
8.7.2 Включить пробник ЕР-бОх кратковременным нажатием на кнопку и проконтролировать его готовность к работе по последовательному загоранию индикатора зеленым, красным и синим, а затем по миганию индикатора красным светом (рисунок I).
-
8.7.3 Установить виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при выключенной коррекции частоты.
-
8.7.4 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е'ч = 6 В м_| на частоте fi = 30 МГц.
Произвести отсчет измеренного пробником ЕР-бОх значения НЭП £*^, при <р =0°.
Результат измерений зафиксировать в рабочем журнале.
-
8.7.5 Последовательно изменяя угловое положение пробника ЕР-бОх в рабочей зоне РЭНЭП-001/300М поворотом миниатюрного штатива вокруг своей оси на <р = 45°, 90°, 135°, 180°, 225°, 270°. 315° проводить отсчеты измеренного пробником ЕР-бОх значения НЭП EfMl Результат измерений зафиксировать в рабочем журнале.
-
8.7.6 Из всех полученных значений £’й/ выбрать максимальное £^ и минимальное £'*п.
-
8.7.7 Вычислить значение изотропности iff пробника ЕР-бОх по формуле
/^=20le(C/O- <7>
-
8.7.8 Результаты поверки считать положительными, если:
-«Г «Г не более 0.5 дБ;
- iff не более 0,4 дБ.
В противном случае результаты поверки считать отрицательными.
9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1 Пробник ЕР-бОх признается годным, если все результаты поверки положительные.
-
9.2 На пробник ЕР-бОх признанным годным, выдает выдается Свидетельство о поверке по установленной форме.
-
9.9 Пробник ЕР-бОх, имеющий отрицательные результаты поверки, в обращение не допускается, и на него выдается Извещение о непригодности к применению с указанием причин непригодности
Начальник НИО-2
ФГУП «ВНИИФТРИ»
Начальник лаборатории 202
ФГУП «ВНИИФТРИ»
Старший научный сотрудник
НИО-2 ФГУП «ВНИИФТРИ»
