Преобразователи давления измерительные Deltabar FMD71, Deltabar FMD72

Методика поверки

МП 202-001-2018

Настоящая методика распространяется на преобразователи давления измерительные Deltabar FMD71, Deltabar FMD72, изготавливаемые фирмой Endress+Hauser Automation Instrumentation, Inc., США; фирмой Endress+Hauser SE+Co.KG, Германия.

Преобразователи давления измерительные (далее преобразователи) Deltabar FMD71, Deltabar FMD72 предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного, абсолютного давления, разности давлений газа, жидкости или пара в унифицированный аналоговый и (или) цифровой выходные сигналы. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: уровня, уровня границы раздела сред, объема и массы газа, жидкости или пара.

Рекомендация устанавливает методику первичной (до ввода в эксплуатацию, а также после ремонта) и периодической (в процессе эксплуатации) поверок преобразователей.

Рекомендованный интервал между поверками 5 лет.

1 Операции поверки

• 1.1 При прооедднни поверри ввшолняют следующие операции:

• - внещний осмотр - 5.1;

• - опробование - 5.2;

• - проверка идентификационных данных программного обеспечения - 5.3;

• - опррделряие основной приведенной погрещносте и вариации выходного сигнала преобрцзоватеня -

• 5.4.

2 Средства евеерии

2.1 При рроведении поверки применяют средства поверие и вспомогательные устройства,

указанные в таблице 1.

Таблица 1

• 2.2 Допускается применение средетвповерки, непривсдснныхвперечне, нообсспечивающих определение метыилигххекихх хаыаитеыхотхи иявеыеемчк СИ о требуемой тихдяотью.

3 Требования безопасности

• 3.1 При пpoевдeнии дoсввки сориюдоюторщис ереоования Bacoieaciiocon нрр р аИвхе с иреобразователемх давледхе (ом., наирхмер ГОСТ 22520-85), а также тыебoвaниe ио безоиаоноотх а^плуатои^ ирхмедеемых кредотв иоверкх, указанные в техдххекиой доиумедтацхх да этх кредотва.

• 3.2. TтеHбoвaдвeэcрплУaтaцх.

• 3.2.1. Заирещаетое ооздавать давленю, иревьииающее верхнхй иредел хзмеренхй прибора.

• 3.2.2. Заирещаетое онхмать ирхбор о устройства дле ооздадхе давледхе ирх налхххх давледхе в охотеме.

4 Условия поверки и подготовка к ней

• 4.1. При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха от +21 до +25 °С;

• - давление в помещении, где проводят поверку (далее - атмосферное давление), в пределах от 84 до 106,7 кПа или от 630 до 800 мм рт. ст;

• 4.2. Дрейф нулевого значения (в том числе под влиянием внешних факторов) не должен превьппать 0,5 предела основной допускаемой погрешности прибора.

• 4.3. Преобразователь должен быть присоединен к устройству для создания давления и находиться в положении, соответствующем обозначению, имеющемуся на приборе или указанию в документации.

• 4.4. Для преобразователей с верхним пределом измерений до 250 кПа включительно, давление в преобразователе должно создаваться воздухом или нейтральным газом.

• 4.5. Рабочие среды эталонов должны соответствовать их документации.

• 4.6. В случае, если недопустима поверка на средах, указанных в п.4.5, преобразователь должен поверяться с применением разделительной камеры на рабочей среде или среде, не реагирующей с рабочей средой. В этом случае погрепшость, вносимая разделительной камерой, не должна превьппать 0,2 предела основной допускаемой погрешности преобразователя.

• 4.7. Устройство для создания давления должно обеспечивать плавное повышение и понижение давления, а также постоянство давления во время отсчета показаний и выдержке приборов под давлением, равным верхнему пределу измерений.

• 4.8. Если рабочий средой при поверке является жидкость, то торец штуцера преобразователя и торец штуцера эталонного деформационного манометра или торец поршня грузопорпшевого манометра должны находится в одной горизонтальной плоскости с допускаемой погрешностью:

AH     —

где: у - предел допускаемой основной погрешности преобразователя в процентах от нормирующего значения (верхнего предела измерений Ртах);

р - плотность рабочей среды ;

g - ускорение свободного падения в месте поверки.

• 4.9. При отсутствии технической возможности вьшолнения требований п.4.6, в показания эталона (или поверяемого прибора) должна быть внесена поправка, учитывающая влияние столба рабочий среды:

ДР= pgAH          (2)

Поправка прибавляется к показаниям того прибора, уровень расположения торца которого выше.

Примечание: Допускается учитьшать поправку путем установки нулевого значения после подсоединения к эталону. При этом после окончания поверки нулевое значение следует установить при атмосферном давлении.

• 4.10.  Преобразователи, представленные на поверку в комплекте с разделительными устройствами, поверяются с учетом дополнительной погрешности разделителя и правил установки, предусмотренных нормативно-технической документацией на эти комплекты.

• 4.11. Преобразователь должен предварительно вьщерживаться в нерабочем состоянии при температуре окружающего воздуха, указанной в пункте 3.1, не менее:

12 ч - при разнице температур воздуха в помещении для поверки и местом, откуда вносится прибор, более 10 °С;

1ч- при разнице температур воздуха в помещении для поверки и местом, откуда вносится прибор, от 1 до 10 °С.

При разнице указанных температур менее 1 °С вьщержка не требуется.

5 Проведение поверки

• 5.1 Внешний осмотр

  • 5.1.1. При внешнем осмотре должно быть установлено отсутствие механических повреждений корпуса, штуцера (препятствующих присоединению и не обеспечивающих герметичность и прочность соединения) и дисплея влияющих на эксплуатационные свойства.

Стекло и защитное покрытие дисплея должно быть чистым и не иметь дефектов, препятствующих правильному отсчету показаний.

• 5.1.2. Соединение корпуса с держателем должно быть прочным, не допускающим смещения корпуса.

• 5.1.3. Приборы, забракованные при внешнем осмотре, дальнейшей поверке не подлежат.

• 5.2 Опробование

• 5.2.1 При опробовании проверяют герметичность и работоспособность преобразователя.

• 5.2.2 Работоспособность преобразователя проверяют изменяя измеряемую величину от нижнего до верхнего предельных значений. При этом должно наблюдаться изменение выходного сигнала и индикации на дополнительных выходных устройствах преобразователя.

• 5.2.3 Проверку герметичности преобразователя рекомендуется совмещать с операцией определения его основной погрешности.

Проверку герметичности преобразователя проводят при значениях давления (разрежения), равных верхнему пределу измерений (ВПИ) поверяемого преобразователя.

При проверке герметичности преобразователя в системе создают давление, установившееся значение которого соответствует ВПИ, после чего отключают источник давления. Если в качестве эталона применяют грузопоршневой манометр, то его колонку и пресс также отключают, изменение давления (разрежения) определяют по изменению вык^одного сигнала или по изменению показаний цифрового индикатора поверяемого преобразователя, включенного в систему.

Преобразователь считают герметичным, если после 3-х мин вьщержки под давлением, равным или близким верхнему пределу измерений преобразователя, не наблюдают падения давления (при условии герметичности системы). При необходимости время выдержки под давлением может быть увеличено.

При проверке основной погрешности датчика систему считают герметичной, если за 30 с спад давления не превьппает 0,3 % от верхнего предела измерений поверяемого преобразователя.

Допускается изменение давления в системе, обусловленное изменением температуры окружающего воздуха и рабочей среды в пределах ±(от 0,5 до 1) °С.

• 5.3 Прооерка идсдндифкадионных данных iпрограммного обсеменения

• 5.3.1 Обработав pгзyльтaтoвизмге eнийивычияеeний                              чО)

проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Наименование программного обеспечения указано в меню прибора. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса преобразователя без возможности вскрытия. Для предотвращения несанкционированного доступа к настройкам преобразователя, предусмотрена защита паролем.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя.

Проверка ПО проводится следующим образом:

• 1.  Подключить преобразователь через HART-модем к ПК с предустановленным ПО DeviceCare (или аналогичное ПО)

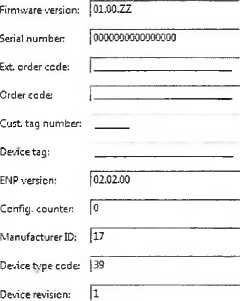

• 2. Запустить на ПК программу Diagnosis, во вкладке Instrument info выбирать пункт Firmware version.

Language

W¹ E3 e

• 5.4.2. Поверка преобразователей должна проводиться одним из способов:

а) заданное давление устанавливают по эталону, а показания отсчитывают по поверяемому преобразователю;

б) показания поверяемого прибора устанавливают на поверяемую точку, а действительное отсчитывают по эталону.

Примечания:

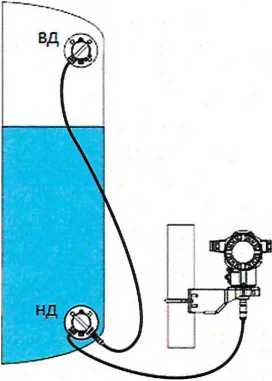

• 1 Для преобразователей давления измерительных Deltabar FMD71, Deltabar FMD72 с преобразователями избыточного давления НД и ВД поверка осуществляется путем сообщения преобразователя НД с атмосферой при измерении (вычислении) разности давлений

• 2 Для преобразователей давления измерительных Deltabar FMD71, Deltabar FMD72 с преобразователями абсолютного давления НД и ВД, имеющими диапазоны измерения ниже 0,1 МПа, заданное давление устанавливают по двум эталонам одновременно для преобразователя ВД и НД, при измерении (вычислении) разности давлений

• 3 Поверка преобразователей давления измерительных Deltabar FMD71, Deltabar FMD72 происходит:

• - по цифровому сигналу HART, посредством подключения HART модема для первичных преобразователей ВД и НД;

• - по аналоговому выходному сигналу или по цифровому сигналу HART для вторичного преобразователя разности давлений.

Поверка преобразователей ВД, НД и вторичного преобразователя разности давлений проводится поочередно.

Эталоны входной величины (давления) включают в схему поверки в соответствии с их руководством по эксплуатации.

• 5.4.3. Число поверяемых точек диапазона должно быть не менее 5, включая нижнее и верхнее предельные значение давления (для каждого преобразователя.)

Проверяемые точки должны быть распределены примерно равномерно в пределах всего диапазона измерений.

• 5.4.4. Перед проведением поверки допускается корректировка нуля путем подключения через

RART-модем к ПК с предустановленным ПО DeviceCare. (Рисунок 1. Приложение 1.)

• 5.4.5. При поверке давление плавно повышают и проводят считывание показаний. Затем прибор выдерживают в течение 5 мин под давлением, равном верхнему пределу измерений, после чего давление плавно понижают и проводят считывание показаний при тех же значениях давления, что и при повышении давления. Скорость изменения давления не должна превышать 10 % диапазона показании в секунду.

• 5.4.6. Основную приведенную погрешность преобразователя, выраженную в % от диапазона измерений, определяют по формуле:

  Ус

  '     ''''''"Д'⁰⁰

  Ди

  (4)

Где: у си - основная приведенная погрешность в % ;

Ди - диапазон измерений преобразователя;

(у - У™) - максимальное среди проверяемых точек диапазона отклонение действительного значения давления от номинального при прямом и обратном ходах в единицах давления.

• 5.4.7. Значение основной приведенной norpeiппогти нретбрпзователяв дюбой поверяемой точке как при прямом, так и обратном ходе не должно превышать:

а) при поверке преобразователеё, вьшускаемых из производства и ремонта - 0,8 у;

б) при поверке преобразователей, находящихся в эксплуатации - у:

• 5.4.8. Вариация выходного сигнала для каждой проверяемой гочки, кроме значений, соответствующих верхнему х йхпйеоу яеерелям химеренхВ, определяется яо формулам, %:

я) ярх поверке яо способу я.5.4.2я:

N -N

В= ^{2 N}100                   (5)

д.

б) ярх яовееке яо сяособу я.5.4.2б:

N -N

В = -⁰²——100               (6)

Д,

гре: Ni х Noi - иокяияйхо яовееоемого яееобеяиовятело х эталона соответственно ярх яовьяпейии рявленхо (яромоВ хор);

N2 х N02 - яокяияйхо яовееоемого яееобеяиовятело х этялоня соответственны ярх яойхпейхх рявленхо (обрятныв хор);

D_u - рхяяяион химеренхВ яовееоемого яееобеяиооятеля.

N х Д ролпны быть выряжены в орнхх х тех пе ерхнхцях иимееенхо.

Ваехяцхо выхорного схгняля не ролпня яревышять иняренхо рояускяемов основной ярхвереннов иогрешностх.

6 Оформление результатов поверки

6.1 Полопительные реиультяты яоверкх оформлоют ияяхсью в Пясяорте, уростовереннов яоряисью яооеритело х ^несен^м инякя яоверкх х (хлх) вьщяют свхретельство о яоверке яо устяновленноВ форме в соответствхи с ярхкаиом Мхняромторгя Россхх от 02 хюло 2015 г. №1815 «Об утвер^ен^ Пороркя яроверенхо яоверкх срерств химеренхВ, требовянхо к иняку яоверки х сорерпянхю свхретельствя о дверке».

• 6.2 Прх отрхцательныо реиультатах яоверки вьшхсывяетсо «Иивещенхе о неярхгорностх к ирхменению» в соответствхх с ирхкяиом Миниромторгя Россхх от 02 хюло 2015 г. №1815 «Об утверпренхх Пороркя яроверенио яоверки срерств иимеренхВ, требооанхя к иняку поверки х сорерпянхю свхретельствя о яоверке». Преобр£иювaтeри к ралPнеВшеВ эксялуятяцхх не роиускают.

  Нярзльнхк отреля 202



  Е. А. Неняшевя

  Приложение 1

Language

No

No action

No

P* ISpsi /lb 15psi / lb Ccnfigurat

Label

*- Deltabar FMD7x

ZS Snnscr meas.type

Pre-selection sensor HP nominal r...   15psi /

Pre-selection sensor LP nominal ra... 15psi / ^Download select                  Configc

S- @ Language

S-    Display/Operat.

3 g Setup

^Measuring mode

^н'9^ press, side                         S<

Press. eng. unit

^Corrected press.

^ШЕЗЕИЕЗ

ZD Damping swftch

ZD Damping value

ZD Level before Lin

Z} Meas.Drff.Press.

3?   Extended setup

— ,0 ...      .

Рисунок 1. Корректировка нуля для всех преобразователей давления измерительных Deltabar FMD71, Deltabar FMD72 с путем подключения через HART-модем к ПК с предустановленным ПО DeviceCare.
