1 ВВЕДЕНИЕ

Настоящая методика поверки (далее — методика) распространяется на стальные вертикальные цилиндрические теплоизолированные резервуары, номинальной вместимостью 30000 м‘. 40000 м'. (РВС-30000 № 5. 6. 7, 8. 9. И). 11. 12: РВС-40000 № 29) АО «Усть-Луга Ойл», предназначенные для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска при выполнении операции учета нефтепродукта и устанавливает методику их поверки с применением машины координатно-измерительной мобильной.

Изготовитель — ЗАО «АП Саратовский '.анод резервуарных металлоконструкций» (ЗАО « \П РМК»).

Место эксплуатации — Ленинградская обл.. Кингисеппский район. Вистинское сельское поселение, Морской торговый порт Усть-Луга, комплекс наливных грузов.

Интервал между поверками (межповерочный интервал) - 5 лет.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015

Система стандартов безопасности труда. Организация обучения безопасности гр\да. Общие положения

ГОСТ 12.1.005-88

Система с тандар тов безопаснос ти груда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087-84

Система стандартов безопасности груда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137-2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли Тех ни чес к и с усл о ви я

ГОСТ Р 12.4.310-2016 Система стандартов безопасности труда. Одежда специальная для

ГОСТ 30852.0-2002

(МЭК 60079-0:1998)

защиты работающих от воздействия нефти, нефтепродуктов. Тех н и чес к и е требо ва н и я

Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.9-2002 Элек трооборудование взрывозащищенное. Часть 10. Классификация (МЭК 60079-10:1995) взрывоопасных зон

ГОСТ 30852.11-2002

Электрооборудование взрывозащищенное. Часть 12. Классификация

(МЭК 60079-10:1995) смесей газов и паров с воздухом по безопасным экспериментальным

ГОСТ 31385-2016

максимальным за г рам и минимальным воспламеняющим токам Резервуары вертикальные цилиндрические стальные зля нефти и

ГОСТ 7502-98

ГОСТ 28243-96

нефтепродуктов. Общие технические условия

Рулетки измерительные металлические. Технические условия Пирометры. Общие технические требования

  • 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей методике проверки применяются следующие термины с соответствующими определениями:

  • 3.1 резервуар стальной вертикальный цилиндрический: Стальной сосуд в виде стоящего цилиндра с днищем, стационарный с кровлей или плавающей крышей, применяемый для хранения и измерений объема жидкостей.

  • 3.2 резервуар стальной вертикальный цилиндрический теплоизолированный: Резервуар стальной вертикальный цилиндрический, наружная поверхность которого покрыта слоем теплоизоляции.

  • 3.3 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения.

  • 3.4 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Примечания

а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;

б) значение стандартной температуры, которой соответствуют данные в градуировочной таблице, указано на титульном листе.

  • 3.5 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка

  • 3.6 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

  • 3.7 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.8 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.9 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.10 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.11 точка касания днища грузом рулетки (начало отсчета): Точка на днище резервуара или на опорной плите (при наличии), которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня продукта при эксплуатации резервуара.

  • 3.12 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего среза измерительного люка или до риски направляющей планки измерительного люка.

  • 3.13 эталонная точка резервуара: Верхний срез фланца измерительного люка резервуара или риски на планке измерительного люка резервуара.

  • 3.14 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке.

  • 3.15 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар или рассчитанный.

  • 3.16 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 3.17 жидкость при хранении: Жидкость, для хранения которой предназначен резервуар.

  • 3.18 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.

  • 3.19 высота «мертвой» полости: Расстояние по вертикали от точки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.

  • 3.20 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемо-раздаточное устройство.

  • 3.21 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

  • 3.22 высота неровностей днища: Расстояние по вертикали от точки касания днища грузом рулетки до уровня покрытия неровностей днища.

  • 3.23 объем неровностей днища: Объем днища резервуара в пределах высоты неровностей днища.

  • 3.24 степень наклона резервуара: Величина г), выражаемая через тангенс угла наклона вертикальной оси резервуара к горизонтальной плоскости, рассчитываемая по формуле

n = tgp.                                        (1)

где р - угол наклона вертикальной оси резервуара (далее - угол наклона резервуара), в градусах.

  • 3.25  машина координатно-измерительная мобильная: Машина координатноизмерительная (далее - КИМ) предназначена для измерения методом трехмерного сканирования приращений координат и длин линий и определения по этим измерительным данным координат и геометрических размеров объектов.

  • 3.26 станция: Точка стояния КИМ во время проведения измерений.

  • 3.27 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудования.

  • 3.28 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

  • 3.29 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

  • 3.30 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ (по ГОСТ 19781).

  • 3.31 скан: Визуализированное трехмерное изображение облака точек.

  • 3.32 ЗО-моделирование: Построение трехмерной модели объекта по объединенному («сшитому») облаку точек специализированным программным обеспечением.

  • 3.33 рабочее программное обеспечение КИМ (рабочее ПО КИМ): Встроенное программное обеспечение координатно-измерительной машины позволяющее создавать и управлять проектами сканирования и осуществлять сканирование.

  • 3.34 программное обеспечение «FARO SCENE» (ПО «FARO SCENE»): Программа позволяющая управлять и обрабатывать данные сканирования в реальном времени.

  • 3.35 пакет прикладных программ «VESSEL GRADUATION SYSTEM» (ППП «VGS»): Программное обеспечение, представляющее собой математическую информационную систему для обработки результатов измерений при определении вместимости вертикальных резервуаров.

  • 4 ОПЕРАЦИИ ПОВЕРКИ

    • 4.1 Поверку резервуара проводят геометрическим методом с применением машины координатно-измерительной мобильной (далее - КИМ). При поверке резервуара вместимость резервуара определяют на основании вычисленного объема ЗЭ-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

    • 4.2 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Внешний осмотр

9.1

Измерение базовой высоты резервуара

9.2

Сканирование внутренней полости резервуара

9.3

  • 4.3 Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация), аккредитованные в установленном порядке на право проведения поверки.

  • 4.4 Поверки резервуара проводят:

первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию:

периодическую - по истечении срока интервала между поверками;

внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 %; при внесении в резервуар конструктивных изменений, влияющих на его вместимость, и после очередного полного технического диагностирования.

  • 5 СРЕДСТВА ПОВЕРКИ

    • 5.1 При поверке резервуара применяют следующие средства измерений:

      • 5.1.1 Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 50. 20 м по ГОСТ 7502.

      • 5.1.2 Рулетку измерительную 2-го класса точности с верхним пределом измерений 20 м по ГОСТ 7502.

      • 5.1.3 Машину координатно-измерительную мобильную FARO Laser Scanner Focus S 70

с диапазоном измерений длины от 0.6 до 70 м, с доверительной границей абсолютной погрешности измерений длины при доверительной вероятности 0.67, мм: ±1, с диапазоном сканирования: в горизонтальной плоскости от 0 до 360°, в вертикальной плоскости от 0 до ±300°.

  • 5.1.3 Люксметр ТКА-Люкс с диапазоном измерения освещенности от 1 до 200000 лк, с пределами допускаемой основной относительной погрешности измерения освещенности ±6 %.

  • 5.1.3 Пирометр с диапазоном измерений температуры от минус 65 °C до плюс 180 °C, показателем визирования не менее 1:50, имеющий функцию фокусирования объекта измерений, с пределами допускаемой абсолютной погрешности: ±2 °C.

  • 5.1.3 Анализатор-течеискатель АНТ-ЗМ диапазон измерения массовой концентрации: по изобутилену от 30 до 300 мг/м'' с пределами допускаемой относительной погрешности по изо-бутелену ±5 %; по гексану от 2 до 12 г/м' с пределами допускаемой относительной погрешности по гексану ±10 %.

  • 5.1.3 Термогигрометр ИВА-6-Д с диапазоном измерений температуры от минус 20 до 60 °C, ПГ ±0.3 °C; с диапазоном измерений относительной влажности от 0 до 98 %, ПГ ±2 %; с диапазоном измерений атмосферного давления от 70 до 110 кПа. ПГ ±0.25 кПа.

  • 5.1.4 Вспомогательные средства:

  • 1) Пакет прикладных программ VGS. устанавливаемый на персональном компьютере, для обработки результатов измерений резервуаров геометрическим методом.

  • 2) Программное обеспечение «FARO SCENE», устанавливаемое на персональном компьютере. предназначенное для хранения и обработки измеренных данных.

  • 3) Персональный компьютер.

  • 5.2 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 5.3 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.

  • 6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 6.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.

и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20 [1].

  • 6.2 К проведению работ допускают лиц, изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004. по промышленной безопасности в соответствии с РД-03-20 [1].

  • 6.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

  • 6.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм. не должна превышать ПДК, определенную по ГОСТ 12.1.005 и соответствующую гигиеническим нормативам ГН 2.2.5.3532-18 [2].

  • 6.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 6.6 Перед началом работ проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7 УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

  • 7.1 Температура окружающего воздуха:...........................................от 5 °C до 35 °C.

  • 7.2 Освещенность внутренней полости резервуара, не менее:....................... 200 лк.

  • 7.3 Атмосферное давление............................................................от 84,0 до 106,7 кПа.

Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа применяемого эталона (далее - средство измерений).

  • 7.5 Допуск к производству работ осуществляется по наряду-допуску организации - владельца резервуара.

  • 7.6 Резервуар при поверке должен быть порожним.

  • 7.7 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

  • 7.8 Загазованность в воздухе вблизи или внутри резервуара должна быть не более ПДК вредных веществ, установленных по ГОСТ 12.1.005, и соответствующая гигиеническим нормативам ГН 2.2.5.3532-18 [2].

  • 8 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

При подготовке к поверке проводят следующие работы:

  • 8.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

  • 8.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

  • 8.3 В рабочем ПО КИМ формируют файл проекта записи данных.

  • 8.4 Измеряют параметры окружающего воздуха.

  • 8.5 Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица 2).

  • 8.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

  • - акт на зачистку резервуара;

  • - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

  • - наряд-допуск на проведение газоопасных работ.

  • 9 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА МЕТОДОМ ВНУТРЕННИХ ИЗМЕРЕНИЙ С ПРИМЕНЕНИЕМ КИМ

    • 9.1 Внешний осмотр

      • 9.1.1 При внешнем осмотре резервуара проверяют:

  • - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - чистоту внутренней поверхности резервуара.

  • 9.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

  • 9.1.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней сферическую марку, согласно Приложения А (рисунок А.2).

  • 9.2 Измерение базовой высоты резервуара

    • 9.2.1 Базовую высоту Нб измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза. Результаты измерений Но вносят в протокол, форма которого приведена в приложении Б (таблица 3).

    • 9.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0,1 %, устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

  • 9.3 Сканирование внутренней полости резервуара

При проведении сканирования внутренней полости резервуара проводят следующие операции.

  • 9.3.1 Подготавливают КИМ к работе в соответствии с требованиями его технической документации.

  • 9.3.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).

Схема размещения станций должна обеспечить видимость с каждой станции сферической марки (рисунок А.2).

  • 9.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на КИМ и применяемого ПО «FARO SCENE».

Результаты измерений автоматически фиксируются и записываются в памяти процессора КИМ в заранее сформированном проекте.

  • 9.4 Измерения прочих параметров резервуара

При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой 7 жидкости.

  • 9.4.1 Вносят значение плотности ржх, кг/мл, жидкости, для хранения которой предназначен резервуар (Приложение Б. графа 8 таблица 2).

  • 10 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 10.1 Обработка результатов измерений

Обработку результатов измерений при поверке проводят в соответствии с приложением Е.

  • 10.1.1 Результаты обработка измерений вносят в журнал, форма которого приведена в приложении В.

  • 10.2 Составление градуировочной таблицы резервуара

    • 10.2.1 Градуировочную таблицу составляют, с шагом ДНи = 1 см или шагом Д/Д, = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня Ялр. равного суммарной высоте поясов резервуара.

    • 10.2.2 Вместимость резервуара, соответствующую уровню жидкости Н. V(H), вычисляют при приведении к стандартной температуре 20 °C .

Примечание- Значение температуры указано на титульном листе градуировочной таблицы.

  • 10.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости. приходящейся на 1 мм высоты наполнения.

  • 10.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня /7МП, соответствующего высоте «мертвой» полости.

  • 10.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 10.2.6 Обработку результатов измерений проводят с помощью программного обеспечения.

  • 10.2.7 Результаты измерений должны быть оформлены протоколом, форма которого приведена в приложении Б. который является исходным документом для расчета градуировочной таблицы.

  • 11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 11.1 На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

    • 11.2 К свидетельству о поверке прикладывают:

  • - протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

  • - результаты обработки:

  • - эскиз резервуара;

  • - градуировочную таблицу.

  • 11.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Д. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении Г.

Протокол подписывают поверители. Подписи заверяют знаком поверки.

Титульный лист и последнюю страницу градуировочной таблицы подписывают поверители, подписи заверяют знаком поверки

  • 11.4 Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

ПРИЛОЖЕНИЕ А (справочное)

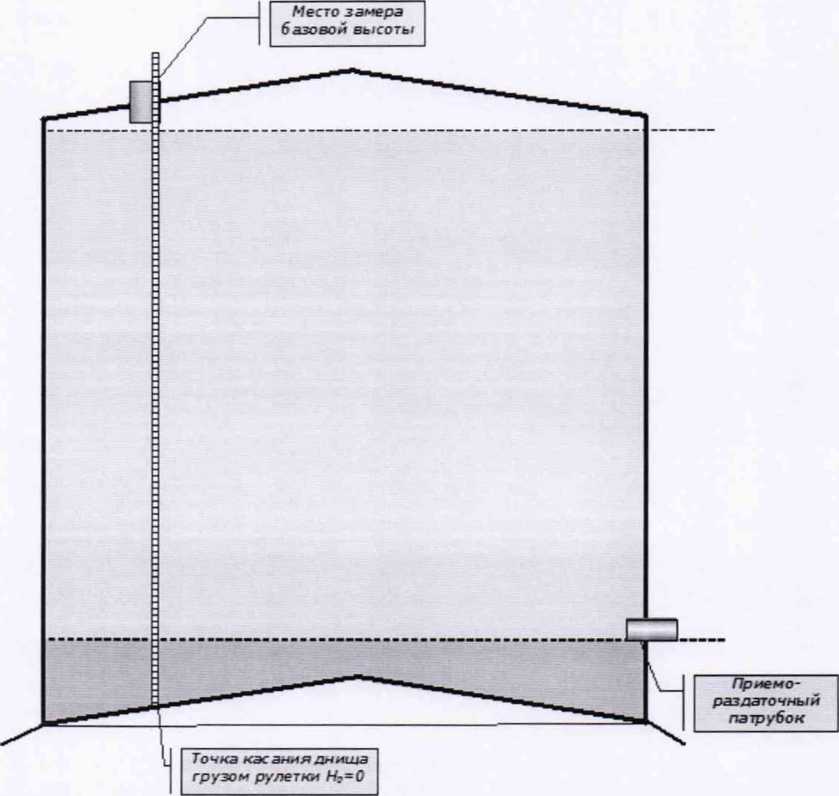

Рисунок А.1 — Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

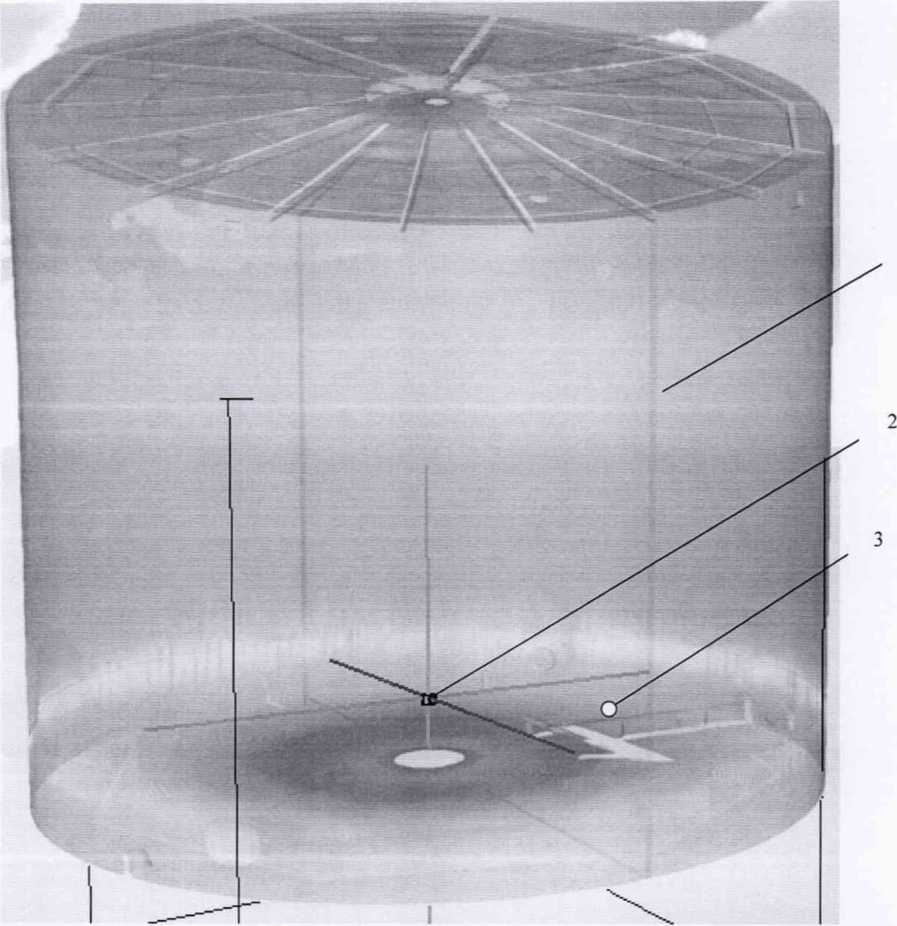

Рисунок А.2 — Схема сканирования внутренней полости резервуара

  • 1 - внутренняя полость резервуара;

  • 2 - станция, точка стояния КИМ во время измерения:

  • 3 - точка установки сферической марки в точке касания днища грузом рулетки.

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола измерений параметров резервуара

ПРОТОКОЛ

измерений параметров резервуара

Таблица 1 - Общие данные

Код документа

Регистрационный номер

Дата

Основание для проведения поверки

Число

Месяц

Год

1

2

3

4

5

6

Продолжение таблицы 1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

7

8

Окончание таблицы 1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

9

10

11

Таблица 2 - Условия проведения измерений и параметры резервуара

Температура, С°

Загазованность, мг/м'

воздуха

стенки резервуара

. max

Ip

t max

1

2

о

J

4

5

Окончание таблицы 2

Влажность воздуха %

Материал стенки резервуара

Плотность хранимой жидкости ржх, кг/м3

6

7

8

Таблица 3 - Базовая высота резервуара

В миллиметрах

Точка измерения базовой высоты Н6

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма журнала результатов обработки измерений

РЕЗУЛЬТАТЫ ОБРАБОТКИ

Таблица 4 - Г еометрические параметры резервуара

Название параметра резервуара

Значение

Таблица 5 - Параметры вместимости резервуара

Название параметра резервуара

Значение

Г а б л и ц а 6 - Параметры поясов резервуара

Номер пояса

Уровень наполне НИЯ, мм

Средние внутренние радиальные отклонения, мм

Станд. откл. поверхности поясов ре-зервуара. мм

Стандартн. отклон. среднего радиального отклонения, мм

измерен.

исправлен, за гидрост. давл.

пояса

на уровень наполнения

Должность.

Инициалы Фамилия

Должность.

Инициалы Фамилия

Должность.

Инициалы Фамилия

ПРИЛОЖЕНИЕ Г

(рекомендуемое)

Форма акта измерения базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия- алаЗСЛЫИ рскрвулрл

Инициалы Фамилия

АКТ

измерений базовой высоты резервуара

от «__»_______20__года

Составлен в том, что комиссия, назначенная приказом №__от «__»_____20__года по

__. в составе председателя_______________________________

и членов: ________________________________________________________________________________

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-______№______при температуре окружающего воздуха_________°C.

Измерения базовой высоты проведены рулеткой с грузом___________№________.

Результаты измерений представлены в таблице 1. Таблица 1

Базовая высота резервуара, мм

Уровень наполнения резервуара, мм

Среднее арифметическое значение результатов двух измерений, (Нг»)к

Значение базовой высоты, установленное при поверке резервуара. (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 8б, %, вычисляют по формуле

66 =          . 10() О/о =          ОД

'•^6 -!п

где значения величин (Н§)к. (Hs)n приведены в 1-й и 2-й графах.

Вывод: требуется (не требуется) корректировка градуировочной таблицы Председатель комиссии:

подпись            инициалы фамилия

Члены:

подпись           инициалы фамилия

подпись

инициалы фамилия

подпись

инициалы фамилия

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г. I Форма титульного листа градуировочной таблицы

Наименование исполнителя

УТВЕРЖДАЮ

«

»

20 г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

резервуар стальной вертикальный цилиндрический теплоизолированный

тип резервуара: номер: организация-владелец: погрешность определения вместимости:

участок ниже______ мм для учетных и торговых операций не используется

интервальные вместимости резервуара приведены к 20 °C

дата проведения поверки:

дата очередной поверки:

Поверители:

Должность.

Инншшы Ф.ЗМК1НЯ

До.тжмость

Инициалы Фамилия

Должность.

Инициалы Фамилия

Г.2 Форма градуировочной таблицы резервуара

Страница       Всего страниц

Регистрационный номер №_!____

Градуировочная таблица

Организация__

Наименование орглипышш - вылс-тыи резервуара

Тип:___________ Номер:___________

Уровень

Вместимость.

Коэффициент

Уровень

Вместимость,

Коэффициент

наполнения.

3

вместимости.

наполнения.

з

вместимости.

см

м

м'/мм

см

м

м/мм

Нмп

Hi+1

Нмп+1

Hi+2

Нмп +2

Hi

Hnp

.I Sen

Инициалы Фамилия

Дртжностъ

Инициалы Фамилия

Должность

Knhuiuluh Фамилия

Г.З Форма вместимости в пределах «мертвой» полости резервуара 1

Уровень наполнения, см

Вместимость,

3

м

Вместимость на I мм наполнения

Уровень наполнения, см

Вместимость, з м

Вместимость на I мм наполнения

Уровень наполнения, см

Вместимость, з м

Вместимость на I мм наполнения

0

Hi+1

Hj+1

1

Hi+2

Hj+2

2

н,

Hj

Нмп

ДОЛЖНО,!!..

Инишиты Флиилп!

Должности

Инициалы Фамилия

Должности

Инициалы Фамилия

ПРИЛОЖЕНИЕ Е

(обязательное)

Алгоритм обработки результатов измерений при применении координатно-измерительной машины (КИМ) и функциональные требования к программному обеспечению (ПО)

БИБЛИОГРАФИЯ

[ 1 ]    Руководящий документ

РД-03-20-2007

Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору, утверждено приказом Ростехнадзора от 29.01.2007 г. №37

[2]    Гигиенические нормативы

ГН 2.2.5.3532-18

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, утверждены Постановлением Главного государственного санитарного врача РФ от 13.02.2018 г. №25

17

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-30000, РВС-40000

1

Заполняется по согласованию с Заказчиком

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
