Государственная система обеспечения единства измерений

Модули инклинометрии МИ-501 и МД-402 Методика поверки МП 4303-006-2020

г. Екатеринбург

2020

Область применения

Настоящая методика поверки распространяется на модули инклинометрии МИ-501 и МД-402 (далее по тексту — инклинометры) и устанавливает порядок их первичной и периодической поверок в соответствии с Приказом Минпромторга РФ от 02.07.2015 г. №1815.

Инклинометры предназначены для измерений зенитных и азимутальных углов ствола горизонтальной или наклонно-направленной скважины и углов установки отклонителя при работе в составе систем телеметрических буровых в процессе бурения.

Интервал между поверками - 1 год.

1 Операции поверки
  • 1.1 При проведении поверки инклинометров выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки инклинометров

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

7.1

+

+

Опробование

7.2

+

4-

Идентификация программного обеспечения

7.3

+

4-

Определение метрологических характеристик:

7.4

Определение абсолютной погрешности измерений зенитных углов

7.4.1

+

4-

Определение абсолютной погрешности измерений азимутальных углов:

  • - при значении зенитных углов от 1° до 3° включ.;

  • - при значении зенитных углов св. 3° до 6° включ.;

  • - при значении зенитных углов св. 6° до 120° включ.

7.4.2

+

4-

Определение абсолютной погрешности измерений углов установки отклонителя:

  • - для показаний MTF при зенитных углах

от 0 до 5° включ.;

  • - для показаний GTF при зенитных углах

св. 5° до 120° включ.

7.4.3

4-

4-

  • 1.2 Первичной поверке подлежит каждый экземпляр инклинометров.

  • 1.3 В соответствии с требованиями Приказа Минпромторга РФ от 02.07.2015 г. №1815 не допускается проводить поверку отдельных измерительных каналов и отдельных автономных блоков из состава модулей инклинометрии МИ-501 и МД-402.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, приведенные в таблице 2.

МП           п

Таблица 2 - Средства поверки

Номер пункта документа по поверке

Наименование эталонов и их основные метрологические и технические характеристики

7.1

Эталоны не применяются

7.2

Эталоны не применяются

7.3

Эталоны не применяются

7.4.1

Теодолит электронный цифровой 56-DGT10 (регистрационный номер в Федеральном информационном фонде 39621 -08);

Квадрант оптический малогабаритный КО-10 (регистрационный номер в Федеральном информационном фонде 1947-75)

7.4.2

Теодолит электронный цифровой 56-DGT10 (регистрационный номер в Фе деральном информационном фонде 39621-08);

Квадрант оптический малогабаритный КО-10 (регистрационный номер в Федеральном информационном фонде 1947-75)

7.4.3

Теодолит электронный цифровой 56-DGT10 (регистрационный номер в Фе деральном информационном фонде 39621-08);

Квадрант оптический малогабаритный КО-10 (регистрационный номер в Федеральном информационном фонде 1947-75)

  • 2.2 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2.3 Средства измерений, применяемые при поверке, должны иметь действующие документы о поверке.

  • 2.4 Эталоны единиц величин, используемые при поверке, должны быть аттестованы в качестве эталонов в соответствии с требованиями нормативных документов.

  • 2.5 В случае отрицательного результата при проведении одной из операций, поверку прекращают и инклинометр признают не прошедшим поверку.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационные и технические документы на инклинометры, имеющие необходимую квалификацию и аттестованные в качестве поверителей.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать следующие правила и выполнять требования:

  • - ГОСТ 12.3.019-80 Система стандартов безопасности труда (ССБТ). Испытания и измерения электрические. Общие требования безопасности (с Изменением N 1);

  • - осуществлять защитное заземление всех металлических корпусов оборудования и приборов, используемых во время поверки, медным изолированным проводом сечением не менее 1,5 мм2;

  • - соблюдать требования безопасности, приведённые в руководстве по эксплуатации системы инклинометрической буровой СИБ и документации на используемое при поверке оборудование.

5 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха.............................................................от 17 до 30 °C;

  • - относительная влажность воздуха, не более..............................................................80 %;

  • - атмосферное давление.................................................................от 85,0 до 105,7 кПа.

МП 4303-006-2020  3 6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Проверить наличие действующих документов о поверке (калибровке) на средства измерений и эталоны, применяемые при поверке.

  • 6.2 Перед проведением поверки инклинометров, средства поверки должны быть выдержаны на рабочих местах не менее 1 ч.

  • - подготовить средства поверки к работе в соответствии с эксплуатационной документацией на них;

подготовить поверяемый инклинометр, в соответствии с руководством по эксплуатации системы инклинометрической буровой СИБ.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

Визуально убедиться в комплектности инклинометров. В комплект поставки обязательно должны быть включены паспорт, руководство по эксплуатации на поставляемый тип инклинометра. Комплект поставки должен соответствовать перечню, указанному в паспорте на поставляемый модуль инклинометрии.

Визуально убедиться в наличии маркировки на корпусе инклинометров. Маркировка должна содержать следующую информацию:

  • - обозначение типа модуля;

  • - заводской номер предприятия изготовителя или его товарный знак;

  • - отсутствие механических повреждений таких как вмятины и забоины, создающие препятствия к эксплуатации инклинометра.

На эксплуатационную документацию должно быть нанесено:

  • - товарный знак предприятия изготовителя;

  • - дата выпуска (месяц, год);

  • - знак утверждения типа.

Визуально убедиться в отсутствие механических повреждений таких как вмятины и забоины, создающие препятствия к эксплуатации инклинометра.

  • 7.2 Опробование

Опробование заключается в проверке ПО и работоспособности инклинометров.

При определении метрологических характеристик инклинометров в соответствии с условиями данной методики поверки в качестве компаратора используют трехосевой позиционирующий столик DITS-CA (далее по тексту — СКИ), СКИ — это точный механизм, предназначенный для позиционирования модулей в пространстве по азимутальному, зенитному и апсидальному углу и фиксации в заданном положении, который позволяет передавать значения величин углов от эталонов к инклинометрам.

Установить инклинометр на СКИ и подключить оборудование в соответствии с рисунком 1.

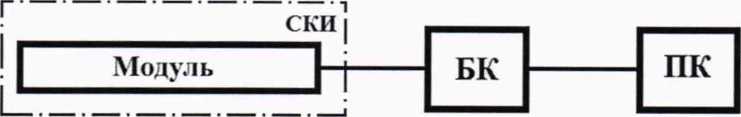

Рисунок 1 - Схема подключения инклинометров при проведении опробования

Включить и загрузить персональный компьютер (далее по тексту - ПК).

Запустить программное обеспечение (далее по тексту - ПО) RollTest, подключить его к порту ПК и открыть окно «Текущие данные» в соответствии с Руководством оператора по использованию программы RollTest ШКМБ 0.005.042 РО.

Включить блок контроля (далее по тексту - БК, БК предназначен для электропитания модулей инклинометрии при контроле его работоспособности и метрологических характеристик, а также для преобразования последовательного интерфейса связи инклинометров в интерфейс USB (или Ethernet) для связи с ПК) для подачи электропитания на инклинометр.

хлп /Нптгш опол а

Опробование заключается в проверке работоспособности инклинометра. Проверяют возможность получения данных с модуля в ПО RollTest.

Изменить положение СКИ по азимутальному, зенитному и апсидальному углу и по показаниям инклинометрических параметров Зенит, Азимут, GTF и MTF в окне «Текущие данные» ПО RollTest проверить возможность получения с инклинометров данных:

  • - поворачивая СКИ по азимутальному углу, наблюдают за показаниями параметра Азимут изменение азимутального угла;

  • - поворачивая СКИ по зенитному углу, наблюдают по показаниям параметра Зенит изменение зенитного угла;

  • - поворачивая СКИ по апсидальному углу, наблюдают по показаниям параметра GTF и MTF- изменение угла установки отклонителя.

  • 7.3 Идентификация программного обеспечения (далее по тексту - ПО)

    • 7.3.1 Проверка идентификационных данных автономного ПО RollTest

Проверка номера версии (идентификационного номера) ПО производится после запуска на персональном компьютере (далее по тексту - ПК) ПО RollTest.

Запустить в работу ПО RollTest. С заголовка появившегося главного окна ПО RollTest считать, а затем зафиксировать в протоколе идентификационные данные версии ПО RollTest.

Идентификационные данные ПО RollTest должны соответствовать данным указанным в таблице 3.

Таблица 3 - Идентификационные данные автономного ПО RollTest

Идентификационные данные

Значение

Идентификационное наименование ПО

RollTest

Номер версии ПО, не ниже

1.0.0.2

  • 7.3.2 Проверка идентификационных данных встроенного ПО

После запуска ПО RollTest на панели состояния, находящейся в самом низу главного окна программы ПО RollTest расположены два поля. В правом поле содержится информация о дате выпуска инклинометра, серийного номера и версии внутренней прошивки (информация о версии встроенного ПО инклинометра).

Идентификационные данные встроенного ПО должны соответствовать данным указанным в таблице 4.

Таблица 4 - Идентификационные данные встроенного ПО инклинометров

Идентификационные данные ПО

Значение

МИ-501

МД-402

Идентификационное наименование ПО

MI SIB3

MS2 1

Номер версии ПО, не ниже

405 014

4 14 6

  • 7.3.3 Результаты проверки ПО считают положительными, если установлено полное соответствие идентификационных данных ПО.

7.4 Определение метрологических характеристик

Метрологические характеристики инклинометров должны соответствовать требованиям, представленным в таблице 5.

клгглпа папа г

Таблица 5 - Метрологические характеристики инклинометров

Наименование характеристики

Значение

МИ-501

МД-402

Пределы допускаемой абсолютной погрешности измерений зенитных углов, °

±0,15

Пределы допускаемой абсолютной погрешности измерений азимутальных углов, °:

  • - при значении зенитных углов от 1° до 3° включ.;

  • - при значении зенитных углов св. 3° до 6° включ.;

  • - при значении зенитных углов св. 6° до 120° включ.

±4,0

±2,5

±1,5

Пределы допускаемой абсолютной погрешности измерений углов установки отклонителя, °:

  • - для показаний MTF при зенитных углах от 0 до 5° включ.;

  • - для показаний GTF при зенитных углах

св. 5° до 120° включ.

±3,0

Диапазон измерений зенитных углов, °

от 0 до 120

Диапазон измерений азимутальных углов. °

от 0 до 360

Диапазон измерений углов установки отклонителя, °

от 0 до 360

  • 7.4.1 Определение абсолютной погрешности измерений зенитных углов

Установить на СКИ приспособление для установки теодолита и квадранта. Установить квадрант на приспособление, закрепить квадрант винтами.

Установить инклинометр в установку СКИ.

Выставить СКИ в положение, соответствующее значению зенитного угла 0°, проконтролировав положение оптическим квадрантом.

Последовательно на СКИ с помощью квадранта установить зенитные углы 1, 3, 6,120° - Zj, подходя к задаваемому значению углов со стороны меньших углов (прямой ход). Зафиксировать с экрана монитора в главном окне программы ПО RollTest показания зенитных углов инклинометра zn., где i - значение установки зенитного угла, п - обозначение прямого хода, об - обозначение обратного хода. На каждой установке зенитного угла зафиксировать по одному измерению.

В аналогичном порядке повторить измерения для обратного хода, подходя к задаваемому значению углов со стороны больших углов. Зафиксировать с экрана монитора в главном окне программы ПО RollTest показания зенитных углов инклинометра zJo6. (об - обозначение обратного хода).

Для каждой установки СКИ вычислить измеренное значение зенитного угла по формуле 1 где zn. - текущий отсчет показаний заданного значению угла при подходе к нему со стороны меньших значений углов, °;

zo6.. - текущий отсчет показаний заданного значению угла при подходе к нему со стороны больших значений углов, °;

i - значение установки угла отклонителя.

Для каждой установки СКИ вычислить абсолютную погрешность измерения зенитного угла по формуле 2

Zj — Zf.                                        (2)

где Zj - значение зенитного угла, определённое по формуле (1);

Z£ - действительное значение угла установки отклонителя, установленное по оптическому квадранту,...°.

Полученное значение Д2. округлить до сотых долей градусов.

МП 4303-ПП6-7П9П А

Значение абсолютной погрешности измерений зенитного угла должно соответствовать требованиям, указанным в таблице 5.

  • 7.4.2 Определение абсолютной погрешности измерений азимутальных углов

Установить на СКИ приспособление для установки теодолита и квадранта.

Установить квадрант. Выставить СКИ в положение, соответствующее значению зенитного угла 90° проконтролировав положение оптическим квадрантом, зафиксировать СКИ.

Плавно, со стороны меньших углов, повернуть по азимутальной оси СКИ, таким образом, чтобы параметр Азимут с окна «Текущие данные» ПО RollTest был равен 0°.

Снять квадрант. Установить теодолит на приспособление на СКИ. Навести теодолит на метку. Обнулить показания теодолита в соответствии с требованиями руководства по эксплуатации на теодолит.

Снять теодолит. Установить Квадрант. Выставить СКИ в положение зенитного угла 1°, проконтролировав положение оптическим квадрантом, и застопорить. Снять теодолит, снять квадрант, записать значения параметра Азимут с окна «Текущие данные» ПО RollTest.

Аналогично, поворачивая СКИ в сторону увеличения азимутальных углов по шкале теодолита на 90, 180, 270, значение (At), плавно подходя к значению со стороны меньших углов, и устанавливая зенитный угол 1° по квадранту, фиксировать с экрана монитора в главном окне программы ПО RollTest показания азимутальных углов инклинометра ап., где i - значение установки зенитного угла, п - обозначение прямого хода, об - обозначение для обратного хода, подходя к задаваемому значению азимуатального угла со стороны больших углов. На каждой установке азимуатального угла зафиксировать по одному измерению.

Провести аналогичные измерения для зенитных углов 3°, 6°, 120° (ряд измерений).

В каждом ряде измерений для каждой установки СКИ вычислить измеренное значение азимутального угла по формуле 3 где ап. - текущий отсчет показаний заданного значению угла при подходе к нему со стороны меньших значений углов, °;

аоб.. - текущий отсчет показаний заданного значению угла при подходе к нему со стороны больших значений углов, °;

i - значение установки угла отклонителя.

В каждом ряде измерений для каждой установки СКИ вычислить абсолютную погрешность измерения азимутального угла по формуле 4

^aj— — 3/.                                     (4)

где at- - значение азимутального угла, определённое по формуле (3);

А[ - действительное значение угла установки отклонителя, установленное по оптическому квадранту. °.

Полученное значение Аа. округлить до сотых долей градусов.

Значение абсолютной погрешности измерений азимутального угла должно соответствовать требованиям, указанным в таблице 5.

  • 7.4.3 Определение абсолютной погрешности измерений углов установки отклонителя

  • 7.4.3.1 Определение абсолютной погрешности измерений углов установки отклонителя по показаниям параметра GTF

Определение абсолютных погрешностей измерения углов установки отклонителя измеренных с использованием акселерометров.

Выставить СКИ в положение, соответствующее значению зенитного угла 5°, проконтролировав положение оптическим квадрантом.

Выставить СКИ, поворачивая модуль вокруг его продольной оси до нулевого показания GTF в окне «Текущие данные» в ПО RollTest.

Поворачивать модуль вокруг продольной оси по часовой стрелке. Устанавливать его через каждые 90° в диапазоне углов от 0° до 360°. Плавно подойти к измеряемому углу со стороны меньших значений.

Снять показания параметров GTF (угол установки отклонителя измеренный с использованием акселерометров) с окна «Текущие данные» ПО RollTest, инклинометра дп., где i - значение установки зенитного угла, п - обозначение прямого хода, об - обозначение для обратного хода. На каждой установке измеряемого угла провести по одному измерению

Повторить измерения согласно предыдущему пункту, плавно подойдя к измеряемому углу со стороны больших значений, снять отсчёты параметров GTF с окна «Текущие данные» ПО RollTest.

Вычислить для каждого заданного угла установки отклонителя значение угла установки отклонителя по формуле 5

9i =    2                                 (5)

где дп. - текущий отсчет показаний заданного значению угла при подходе к нему со стороны меньших значений углов, °;

до6.. - текущий отсчет показаний заданного значению угла при подходе к нему со стороны больших значений углов, °;

i - значение установки угла отклонителя.

Для каждого заданного значения угла установки отклонителя вычисляют бсолютную погрешность измерений угла установки отклонителя с помощью акселерометров по формуле 6

(6) где gt - значение угла установки отклонителя, определённое по формуле (5);

Gi - действительное значение угла установки отклонителя, установленное по оптическому квадранту, °.

Повторить измерения для значения зенитных углов 60 и 120°.

Полученное значение Д5. округлить до сотых долей градусов.

Значение абсолютной погрешности измерений углов установки отклонителя по показаниям параметра GTF должно соответствовать требованиям, указанным в таблице 5.

  • 7.4.3.2 Определение абсолютной погрешности измерений углов установки отклонителя по показаниям параметра MTF (при использовании магнитометров)

Определение основных абсолютных погрешностей измерения углов установки отклонителя измеренных с использованием магнитометров.

Выставить СКИ в положение, соответствующее значению зенитного угла 0°, проконтролировав положение оптическим квадрантом.

Выставить СКИ, поворачивая инклинометр вокруг его продольной оси до нулевого показания GTF в окне «Текущие данные» в ПО RollTest.

Поворачивать инклинометр вокруг продольной оси по часовой стрелке. Устанавливать его через каждые 45° в диапазоне углов от 0° до 360°. Плавно подойти к измеряемому углу со стороны меньших значений.

Снять показания параметров MTF (угол установки отклонителя измеренный с использованием акселерометров) с окна «Текущие данные» ПО RollTest, инклинометра тпп., где / - значение установки зенитного угла, п - обозначение прямого хода, об - обозначение для обратного хода. На каждой установке измеряемого угла провести по одному измерению.

Повторить измерения согласно предыдущему пункту, плавно подойдя к измеряемому углу со стороны больших значений, снять отсчёты параметров MTF с окна «Текущие данные» ПО RollTest.

Вычислить для каждого заданного угла установки отклонителя значение угла установки отклонителя по формуле 7 где тп. - текущий отсчет показаний заданного значению угла при подходе к нему со стороны меньших значений углов, °;

тоб.. - текущий отсчет показаний заданного значению угла при подходе к нему со стороны больших значений углов, °.

i - значение установки угла отклонителя.

МП            о

Для каждого заданного значения угла установки отклонителя вычисляют абсолютную погрешность измерений угла установки отклонителя с помощью акселерометров по формуле 8 = (8) где ТП[ - значение угла установки отклонителя, определённое по формуле (7);

Mi - действительное значение угла установки отклонителя, установленное по оптическому квадранту, °.

Повторить измерения для значения зенитного угла 5°.

Полученное значение Дт. округлить до сотых долей градусов.

Значение абсолютной погрешности измерений углов установки отклонителя по показаниям параметра MTF должно соответствовать требованиям, указанным в таблице 5.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки оформляют свидетельство о поверке соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

  • 8.2 При отрицательных результатах поверки оформляют извещение о непригодности .07.2015 г. № 1815.

    В.В. Милорадов

МП 4303-006-2020  9
Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
