Методика поверки «Усилители цифровые измерительные LMS SCADAS» (МП LMS SCADAS -2017 )
УТВЕРЖДАЮ
Инструкция
Усилители цифровые измерительные LMS SCADAS
Методика поверки LMS SCADAS -2017 МП
г. Москва
2017 г.
|
СОДЕРЖАНИЕ | ||
|
1 Введение |
Стр. 3 | |
|
2 Операции поверки |
3 | |
|
3 Средства поверки |
4 | |
|
4 Требования безопасности |
4 | |
|
5 Условия поверки |
5 | |
|
6 Подготовка к поверке |
5 | |
|
7 Проведение поверки |
5 | |
|
8 Оформление результатов поверки |
11 | |
Приложение А - Метрологические характеристики усилителей 17
1 ВВЕДЕНИЕ-
1.1 Настоящая методика поверки (МП) распространяется на усилители цифровые измерительные LMS SCADAS (далее - усилители) и устанавливает методы и средства их первичной и периодической поверок.
-
1.2 Интервал между поверками - 1 год.
2.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1
|
Наименование операции |
№ пункта МП |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
7.1 |
да |
да |
|
2 Опробование |
7.2 |
да |
да |
|
3 Определение метрологических характеристик усилителей цифровых измерительных LMS SCADAS Lab\Mobile\Recorder |
7.3 |
да |
да |
|
3.1 Определение абсолютной погрешности частоты опорного генератора |
7.3.1 |
да |
да |
|
3.2 Определение относительной погрешности воспроизведения напряжения постоянного тока |
7.3.2 |
да |
да |
|
3.3 Определение абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц |
7.3.3 |
да |
да |
|
3.4 Определение относительной погрешности измерений заряда |
7.3.4 |
да |
да |
|
4 Определение относительной погрешности измерений температуры (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая) термопарных усилителей цифровых измерительных LMS SCADAS Lab\Mobile\Recorder |
7.4 |
да |
да |
|
5 Определение абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц усилителей цифровых измерительных LMS SCADAS XS |
7.5 |
да |
да |
|
5.1 Определение абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц |
7.5.1 |
да |
да |
|
6 Проверка контрольной суммы исполняемого кода (цифрового идентификатора используемого программного обеспечения (ПО)) |
7.6 |
да |
да |
3.1 Средства поверки приведены в таблице 2. Таблица 2
|
Номер пункта МП |
Наименование рабочих эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики |
|
7.4, 7.6 |
Мультиметр цифровой 34401 А: относительная погрешность измерений напряжения постоянного тока на пределах измерений 1 и 10 В ± 0,005 %, относительная погрешность измерений напряжения переменного тока на пределах измерений 1 и 10 В в диапазоне частот от 10 Гц до 20 кГц ± 0,06 % |
|
7.5 |
Калибратор многофункциональный Calibro 140: диапазон воспроизведения напряжения постоянного тока от 0,1 мВ до 1000 В, пределы допускаемой абсолютной погрешности воспроизведения ± 0,0055 %, диапазон воспроизведения силы постоянного тока от 0,1 мА до 20 А, пределы допускаемой абсолютной погрешности воспроизведения ± 0,02 %, диапазон воспроизведения напряжения переменного тока от 0,1 мВ до 1000 В в диапазоне частот от 20 Гц до 100 кГц., пределы допускаемой относительной погрешности воспроизведения ± 0,05 %; диапазон воспроизведения силы переменного тока от 0,1 мА до 20 А в диапазоне частот от 20 Гц до 10 кГц., пределы допускаемой относительной погрешности воспроизведения ± 0,2 % |
|
Вспомогательные средства поверки | |
|
7А-7.6 |
ПО «IN-AC-(SC)», версия не ниже 2.11.0.0; ПО «Scadas XS TestSoftware», версия не ниже 1.27.0.0; Руководство по настройке и калибровке усилителей цифровых измерительных LMS SCADAS IN-AC-(SC) ЭВМ с конфигурацией (не хуже): РЗ - 800 МГц 512 МБ DRAM SCSI - карта (рекомендуется LMS SC3-H1-S-L или SC3-H1-S-D). Сетевая карта (D-Link DGE-660TD или INTEL PRO/1000GT). Свободный порт USB 2.0 или 3.0 |
|
5.1; 6.5 |
Измеритель влажности и температуры ИВТМ-7М : диапазон измерений влажности от 10 до 100 % диапазон измерений температуры от минус 20 до 60 °C, пределы допускаемой погрешности измерений влажности ± 2 %, пределы допускаемой погрешности измерений температуры ± 0,2 °C |
|
3.2 |
1ри проведении поверки допускается применять другие средства измерений |
удовлетворяющие по точности и диапазону измерений требованиям настоящей МП.
-
3.3 При поверке должны использоваться средства измерений утвержденных типов.
-
3.4 Используемые при поверке эталоны должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующие свидетельства о поверке (знак поверки).
-
4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.2.091-94 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.
-
4.2 Любые подключения приборов проводить только при отключенном напряжении питания усилителей.
-
4.3 К поверке допускаются лица, изучившие руководство по эксплуатации на усилители, а также руководство по настройке и калибровке усилителей цифровых измерительных LMS SCADAS IN-AC-(SC), знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.
-
4.4 К поверке допускаются лица, освоившие работу с приборами и используемыми эталонами, изучившие настоящую МП, аттестованные в соответствии с ПР 50.2.012-94 и имеющие достаточную квалификацию.
-
5.1 При проведении поверки должны соблюдаться следующие условия:
температура окружающего воздуха, °C (К)..............................от 15 до 25 (от 288 до 298);
относительная влажность воздуха при температуре 25 °C, %............................от 30 до 80;
атмосферное давление, мм рт. ст. (кПа).............................от 730 до 785 (от 97,3 до 104,6);
напряжение питания однофазной сети переменного тока при частоте
(50±1)Гц, В................................................................................ от 215,6 до 224,4.
6 ПОДГОТОВКА К ПОВЕРКЕ-
6.1 При подготовке к поверке на усилителях должны быть выполнены все предусмотренные регламентные работы и сделаны соответствующие отметки в эксплуатационных документах.
-
6.2 Рабочее место, особенно при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.
-
6.3 Проверить наличие свидетельств о поверке (знаков поверки) рабочих эталонов.
-
6.4 Подготовка к работе средств поверки (рабочих эталонов), перечисленных в таблице 2, производится в соответствии с инструкциями и руководствами по их эксплуатации.
-
6.5 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, влажность воздуха и атмосферное давление).
-
6.6 Усилители должны находиться в нормальных условиях не менее 24 ч
Примечание: в операциях поверки даны указания по коммутации усилителей с разъемами, которые устанавливаются в базовом исполнении. Если на модуле установлены разъемы других типов, при изготовлении соединительных приспособлений контактов следует пользоваться инструкциями руководства по эксплуатации с указаниями по нумерации контактов разъемов соответствующего типа.
7 ПРОВЕДЕНИЕ ПОВЕРКИ-
7.1 Внешний осмотр
-
7.1.1 При внешнем осмотре проверить:
-
-
- чистоту и исправность разъемов;
-
- отсутствие механических повреждений корпуса и элементов на корпусе;
-
- наличие и четкость обозначения товарного знака изготовителя и заводского номера усилителя.
-
7.1.2 Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.
-
7.2 Опробование
-
7.2.1 Опробование усилителей цифровых измерительных LMS SCADAS Lab\Mobile\Recorder проводить в соответствии руководством по настройке и калибровке усилителей цифровых измерительных LMS SCADAS IN-AC-(SC).
-
7.2.2 Проверить первоначальные настройки и инсталляцию программ для проведения последующих поверочных операций.
-
7.2.3 Перед началом поверки проверить комплектность и расположение модулей в крейте LMS SCADAS. Данная конфигурация с номером положения каждого модуля в крейте будет указана в генерируемом отчете поверки. Изменение положения модулей в процессе поверки и после поверки не допускается. Конфигурация модулей в крейте LMS SCADAS при положительных результатах поверки должна быть указана в свидетельстве о поверке.
-
-
7.3 Определение метрологических характеристик усилителей цифровых измерительных LMS SCADAS Lab\Mobile\Recorder
-

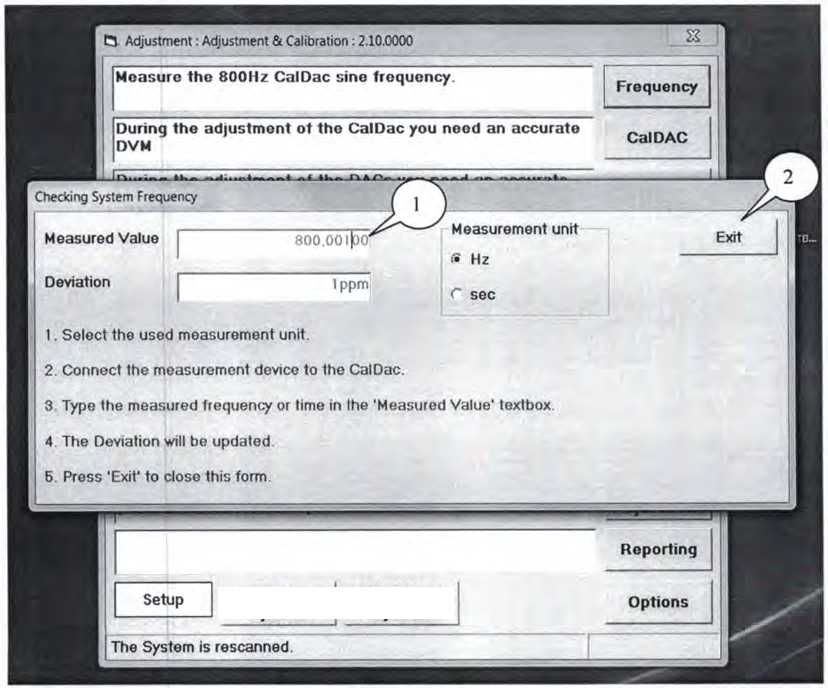

7.3.1 Определение абсолютной погрешности частоты опорного генератора
-
7.3.1.1 В соответствии с руководством по настройке и калибровке усилителей цифровых измерительных LMS SCADAS IN-AC-(SC) запустить подпрограмму «Adjustment».
-
7.3.1.2 Включить мультиметр цифровой 34401А (далее - мультиметр) и перевести его в режим измерений частоты напряжения переменного тока.
-
7.3.1.3 В соответствии с интерактивными указаниями программы подключить мультиметр к источнику опорного напряжения усилителя CalDAC и измерить частоту его тактового генератора.
-
7.3.1.4 Занести измеренное значение частоты в диалоговое окно (1) программы (рисунок 1) и нажать кнопку «Exit» (2).
-
7.3.1.5 Результаты поверки считать положительными, если значение частоты тактового генератора источника опорного напряжения находятся в пределах 800±0,005 Гц. В противном случае усилитель бракуется и направляется в ремонт или для проведения настройки.
Рисунок 1
Rescan
ShutDown
System
System
-
-

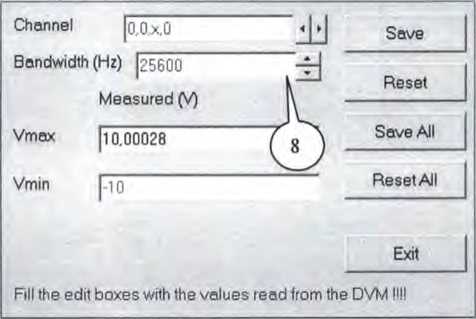

7.3.2 Определение относительной погрешности воспроизведения напряжения постоянного тока
-
7.3.2.1 Перевести мультиметр в режим измерений напряжения постоянного тока.
-
7.3.2.2 В интерактивном режиме, следуя указаниям программы «Adjustment», подключить к мультиметру цифровому 34401А выход источника опорного напряжения CalDAC усилителя.
-

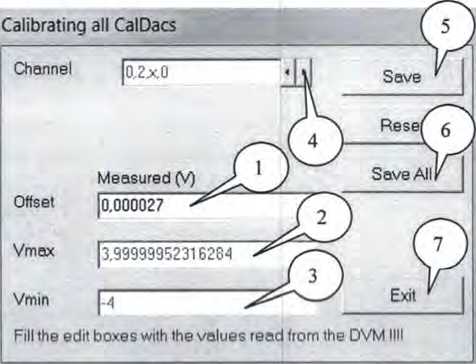

7.3.2.3 Пользуясь указаниями программы (рисунок 2, слева - панель поверки CalDAC, справа - VDACII) и рекомендациям руководства IN-AC-(SC), провести требуемые измерения и ввести их результаты (показания мультиметра) для каждой из полосы частот «Bandwidth» (8) (если применимо), смещения нуля (1) и каждого уровня «DacLevel» отрицательной (2) и положительной полярности (3) в соответствующие диалоговые окна, нажимая после ввода каждого результата измерений кнопку «Enter» на клавиатуре ПК.
-
7.3.2.4 Повторить операции п.п. 7.3.2.2, 7.3.2.3 для каждого канала источника опорного напряжения усилителя (4).
-
7.3.2.5 Сохранить результаты поверки для каждого канала, нажимая на кнопку «Save» (5) и по окончанию измерений для всех каналов усилителей «Save All» (6).
Calibrating All VDacII outputs
-
-
’исунок 2
Примечание: в зависимости от модификации усилителей вид диалоговых окон программы может отличаться. Подробное описание операций находится в руководстве по настройке и калибровке усилителей цифровых измерительных LMS SCADAS IN-AC-(SC).
-
7.3.2.6 По окончании операций нажать кнопку «Exit» (7).
-
7.3.2.7 Относительная погрешность воспроизведения напряжения постоянного тока источников опорного напряжения CalDAC рассчитывается автоматически по формуле (1):
6 = • 100%, (1) и2
где Ui — напряжение постоянного тока, установленное источником усилителя (отмечено цифрой 2 на рисунке 2), В;
U2 - напряжение постоянного тока, измеренное мультиметром, В.
-
7.3.2.8 Определение относительной погрешности воспроизведения напряжения для выходных каналов усилителей других модификаций (DAC, VDAC (-II, -III), и пр.) провести в аналогичном порядке.
Примечание: определение характеристик выходных каналов модулей АО 16 усилителей провести в соответствии с руководством IN-AC-(SC) и вкладкой программы «Adjustment» (рисунок 3), перейдя во вкладку «Manual Adjustment» (3).
-
7.3.2.9 Результаты поверки считать положительными, если значения относительной погрешности воспроизведения напряжения постоянного тока усилителей находятся в допускаемых пределах ±0,2 % и результаты измерений и расчетов выделены в протоколе серым цветом либо не имеют выделения. В противном случае (результаты измерений и расчетов выделены черным цветом) усилитель дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
7.3.3 Определение абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц
-

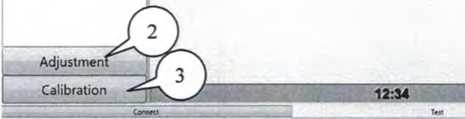

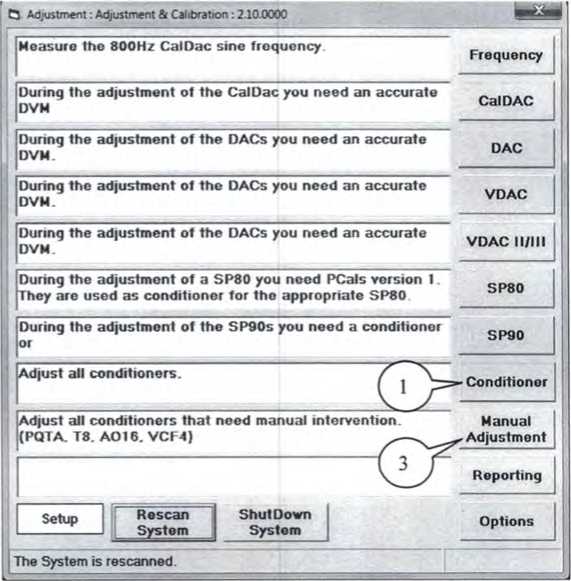

7.3.3.1 В окне программы «Adjustment» (рис. За) перейти во вкладку «Conditioner» (1).
(а)
Рисунок 3
-

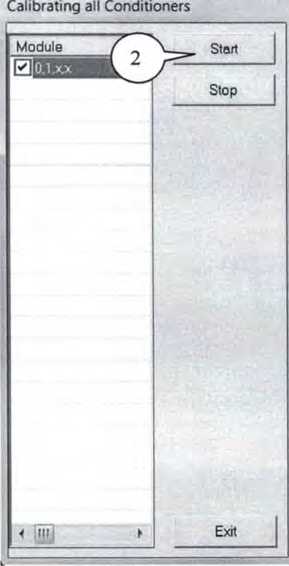

7.3.3.2 Нажать кнопку «Start» (2) во вкладке «Conditioner» (рисунок 36).
-
7.3.3.3 Дождаться окончания измерений виртуальной панели программного обеспечения (рисунок 4) нажать клавишу «Yes» (1) и сохранить результаты поверки в памяти контроллера усилителя.
Г . 1
(б)
Рисунок 4
-
Примечание: определение характеристик входных каналов модулей усилителей VCF4 провести в соответствии с руководством IN-AC-(SC) и вкладки программы «Adjustment» (рисунок 3), перейдя во вкладку «Manual Adjustment» (3).
-
7.3.3.4 В соответствии с руководством по настройке и калибровке усилителей цифровых измерительных LMS SCADAS IN-AC-(SC) запустить подпрограмму «Calibration».
-
7.3.3.5 На виртуальной панели программы нажать клавишу «Rescan System» и в открывшемся окне «Select Hardware» выбрать подключенный усилитель.
-

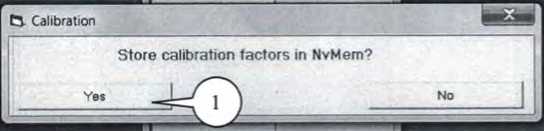

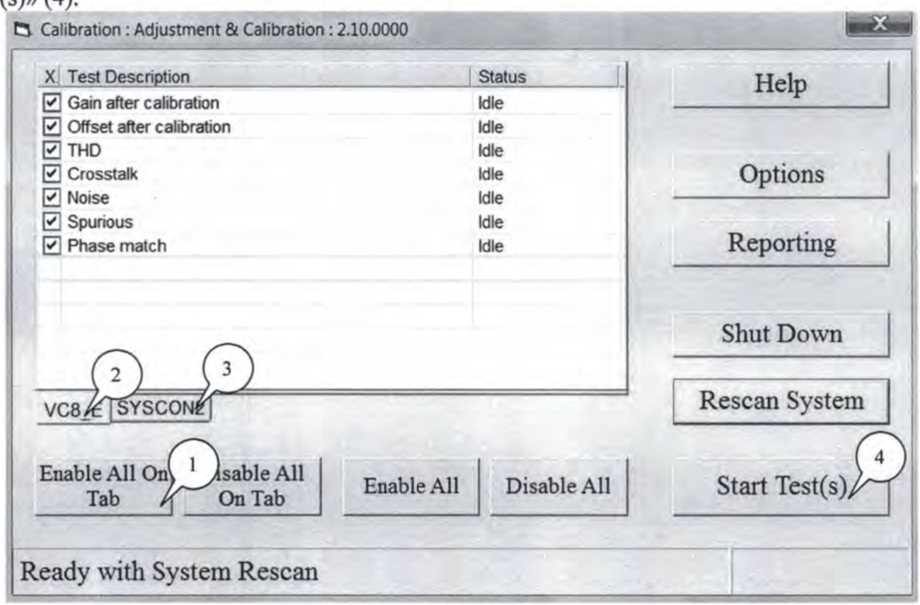

7.3.3.6 В окне программы (рисунок 6) выделить все операции нажатием клавиши «Enable All On Tab» (1) для входных (2) и выходных (3) каналов.
-
7.3.3.7 Следующие операции запустить в автоматическом режиме нажав клавишу «Start
Рисунок 6
-
7.3.3.8 Усилитель в автоматическом режиме для каждого поддиапазона измерений последовательно проведет измерения и расчет относительной погрешности усиления напряжения - «Gain Accuracy after Adjustment» и смещение нуля - «Residual Offset after Adjustment», которые являются мультипликативной и аддитивной составляющими абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, соответственно.
-
7.3.3.9 По окончанию всех операций нажать кнопку «ShutDown System», чтобы отключить устройство. Далее нажать кнопку «Reporting». После того, как появится список выполненных тестов, выбрать последний, переместить курсор на «Create report» и нажать правую клавишу манипулятора «Мышь». В результате выполнения макроса сформируется документ MS-Word.
Примечание: Перед генерацией отчета необходимо изменить формат региональных настроек операционной системы на «Английский США».
-
7.3.3.10 Открыть сгенерированный отчет «Calibration report».
-
7.3.3.11 Результаты поверки считать положительными, если значения относительной погрешности усиления напряжения - «Gain Accuracy after Adjustment» находятся в допускаемых пределах ± 0,2 %; значения смещения нуля - «Residual Offset after Adjustment» не превышают допускаемых значений, указанных в приложении А (аддитивная составляющая нормированной абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц для каждого поддиапазона), и результаты измерений и расчетов выделены в протоколе серым цветом, либо не имеют выделения. В противном случае (результаты измерений и расчетов выделены черным цветом) усилитель дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
-
7.3.4 Определение относительной погрешности измерений заряда
-
7.3.4.1 Относительная погрешность измерений заряда усилителей определяется при выполнении операций по п.п. 7.3.3.1 - 7.3.3.7.
-
7.3.4.2 Относительная погрешность измерений заряда рассчитывается автоматически по формуле (2):
5Е= [(Е - Еэ)/Еэ] • 100 %, (2)
где Е- значение заряда, измеренное усилителем;
Еэ = U-C - значение заряда, установленное внутренним источником напряжения переменного тока (U, В) и встроенной емкости (С, пФ) значение заряда (пКл).
-
7.3.3.3 Результаты поверки считать положительными, если значения относительной погрешности измерений заряда - «Gain Accuracy after Adjustment» находятся в допускаемых пределах ± 0,2 % и результаты измерений и расчетов выделены в протоколе серым цветом, либо не имеют выделения. В противном случае (результаты измерений и расчетов выделены черным цветом) усилитель дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
-
7.4 Определение относительной погрешности измерений температуры (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая) термопарных усилителей цифровых измерительных LMS SCADAS Lab\Mobile\Recorder
-
7.4.1 Для определения относительной погрешности измерений температуры (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая) модулей усилителей (Т8, ТСК8) на виртуальной панели программы «Adjustment» (рисунок 3) перейти во вкладку «Manual Adjustment» (3).
-

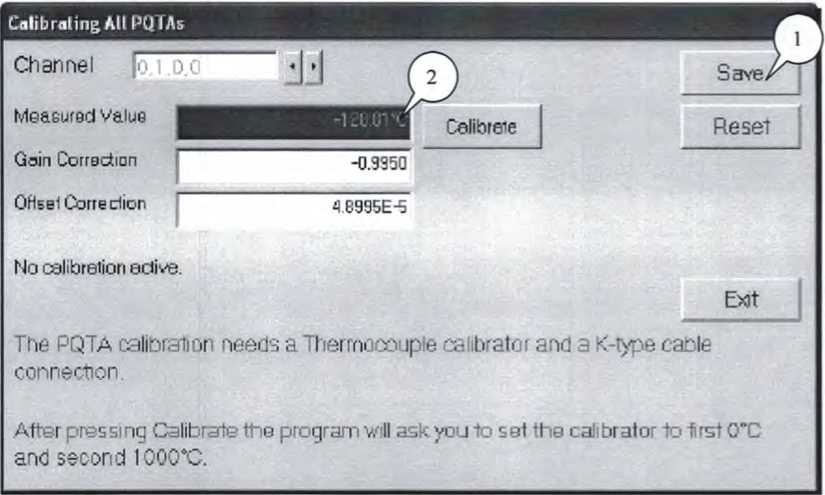

7.4.2 В интерактивном режиме в соответствии с указаниями программы (рисунок 5) подключить температурный выход калибратора универсального Fluke 5520А (далее -калибратор) к входному каналу термопарного модуля и нажать кнопку «Calibrate» на панели ПО.
-
7.4.3 Установить на калибраторе значение температуры 0°С (для термопары типа К) и нажать клавишу «Enter» на клавиатуре.
-
7.4.4 Установить на калибраторе значение температуры 1000°С (для термопары типа К) и нажать клавишу «Enter» на клавиатуре.
-
7.4.5 При каждом измерении усилитель выводит в окно (2) программы (рисунок 5) значение температуры в градусах и автоматически рассчитывает относительную погрешность измерений температуры по формуле (3).
-
8т = [(Т-Т,)/Тэ]100%, (3)
где Т3 - значение температуры, установленное на калибраторе или значение температуры, соответствующее установленному на калибраторе напряжению, и рассчитанное для термопар типа К (ГОСТ Р 8.585-2001), °C;
Т- измеренное усилителем значение температуры, °C.
В случае, если значения погрешностей д/ находятся в допускаемых пределах ± 0,2 %, результаты измерений отображаются зеленым цветом. В противном случае цвет становится красным (2).
-
7.4.6 По окончании операций нажать клавишу «SAVE» (1).
-
7.4.7 Выполнить операции п.п. 7.4.1 -7.4.6 для каждого канала усилителя.
-
7.4.8 Результаты поверки считать положительными если относительная погрешность измерений температуры (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая), вычисленная по формуле (2), находится в допускаемых пределах ±0,2 %.
Рисунок 5
Примечания: при поверке термопарных модулей допускается использование калибратора в режиме воспроизведения напряжения постоянного тока, подавая на вход усилителя значения напряжения постоянного тока, соответствующие значениям температуры в °C для термопары типа К в соответствии с ГОСТ Р 8.585-2001.
7.5 Определение метрологических характеристик усилителей цифровых измерительных LMS SCADAS XS
-
7.5.1 Определение абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц
-
7.5.1.1 Подключить поверяемый усилитель к персональному компьютеру по интерфейсу USB.
7.5.1.2 Включить усилитель и запустить программу «ScadasXs TestSoftware» (рис. 1),
Embedded Os Version
Lea Version
02-Feb-2017 18.-0637
Last Adiustment
Device Type
SCADASXS.12
10
1
0.01
42
Hardware Version
Software Version
UniaueNumber
2016093014
SvstemUntoueNumber
0011162513
LAN MacAddress
000445003355
Usb LAN Host MacAddress
000445003356
Usb LAN Device MacAddress 000445003357
Real Time Clock
000445003358
000445003359
WLAN Client MacAddress
WLAN Host MacAddress
Bluetooth Device name
LMS SCADAS XS 3359
WLAN Device name
Рисунок 7
IMS ScadasXs 03355
05 Feb 2017 13:05:35
-

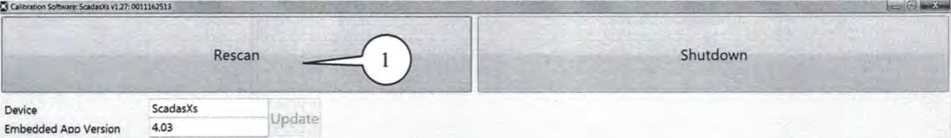

7.5.1.3 На виртуальной панели нажать клавишу «Rescan» (1).
-

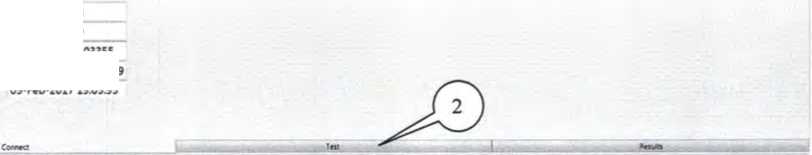

7.5.1.4 Перейти во вкладку «Test» (2).
-
7.5.1.5 Поставить последовательной все галочки (1) в меню программы (рисунок 8) «Adjustment» (2) и «Calibration» (3).
Рисунок 8
бмчЗ
-
7.5.1.6 Нажать клавишу «Start» (4).
-
7.5.1.7 Прогреть усилитель в течении 30 минут (рисунок 9).
-

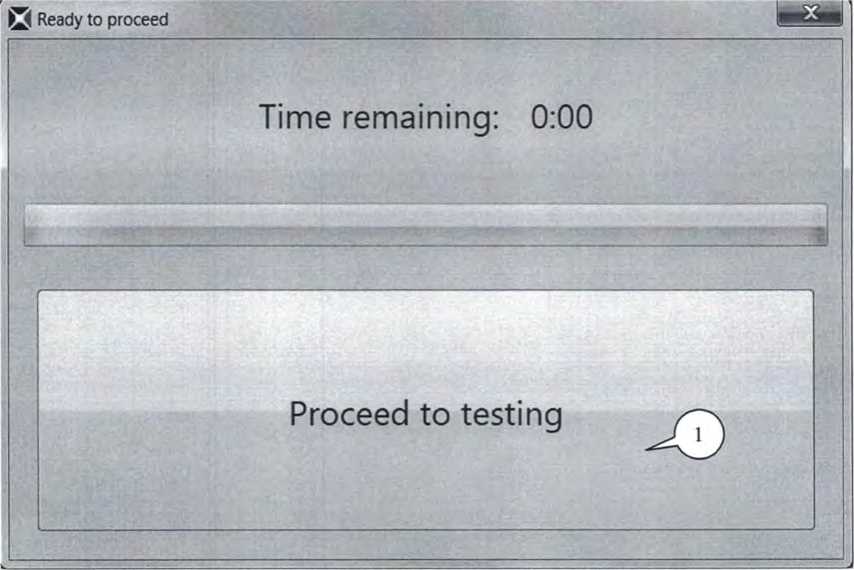

7.5.1.8 Нажать клавишу «Proceed to testing» (1) и запустить поверку в автоматическом
Рисунок 9
7.5.1.9 При возникновении информационного сообщения (рисунок 10) подсоединить первый выходной канал усилителя (либо разъем HS при отсутствии выходного канала) через специальный кабель (идет в комплекте поставки) к мультиметру.
Output Channel Adjustment
|
Put Test Box Switch to selected D |
ac: (7,0) | |
|
XD | ||
|
OK | ||
|
Рисунок 10 | ||
7.5.1.10 Мультиметр перевести в режим измерений напряжения постоянного тока и на виртуальной панели программы нажать клавишу «ОК» (1).
Channel
Bandwidth
Measured Values
Offset
Maximum
Minimum
Calibration Factors
Constant
Gain
Dae (7.0)
Bw 25600
•0.00664704805240035
■0.748490989208221
Рисунок 1 1
-

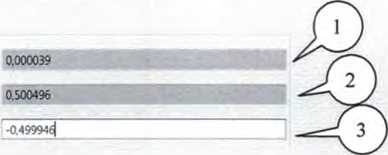

7.5.1.11 Ввести показания мультиметра в окно «Offset» (1) поля «Measured Values» (рисунок 11). Нажать клавишу «Enter» на клавиатуре.
-
7.5.1.12 Ввести показания мультиметра в окно «Maximum» (2). Нажать клавишу «Enter» на клавиатуре.
-
7.5.1.13 Ввести показания мультиметра в окно «Minimum» (3). Нажать клавишу «Enter» на клавиатуре.
-

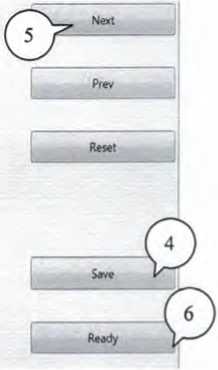

7.5.1.14 Последовательно нажать клавиши «Save» (4) и «Next» (5) и перейти к поверке следующего выхода.
-
7.5.1.15 Провести операции 7.5.1.11 - 7.5.1.14 для второго выхода.
-
7.5.1.16 Нажатием клавиши «Ready» (6) запустить выполнение следующих операций в автоматическом режиме.
-
7.5.1.17 По окончании всех операций (рисунок 12) перейти во вкладку «Results» (1).
Select
C Wwci\Acou*t>G\DoazTwnt»\S6W lrwtnmen»\SCADA5 / Афиом 0011162513 05022017 1309.14 V CaAxbHm nmiiomitw 201713:0*14
M)u C>»»
CA4« C^t.
' СЙО..............
1717JO37 7175M7
A^wrt 0011162513 02022017 160337 .САлоп 0011162513 02022017 160337 L Must™»* 0011162513 12 0120171533.10 В Афдемж 0011162513 17112016113456 ГСАгапол 0011162513 17112016163327 . Adju«r»»n( 001116251317112016 1756 2Я D САМЮп 0011162513 17112016 175629 Г Ad^uttmeM 0011162513 172120161726.01 С Афдем* 0011162513 161120161226.40 I МИШИ 0011162513 16112016 11'2954
СМкхаоол 0011162513 16112016 112934
• AdKrtt-m* 0011162513 16112016103324 САЛоп ООН 162513 16112016 103324
Рисунок 12
-
7.5.1.18 Выделить результаты последней поверки (2) и сгенерировать протокол.
-
7.5.1.19 Усилитель в автоматическом режиме для каждого поддиапазона измерений последовательно проведет измерения и расчет относительной погрешности усиления напряжения - «Gain Accuracy after Adjustment» и смещение нуля - «Residual Offset after Adjustment», которые являются мультипликативной и аддитивной составляющими абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, соответственно.
-
7.5.1.20 По окончанию всех операций нажать кнопку «ShutDown System», чтобы отключить устройство. Далее нажать кнопку «Reporting». После того, как появится список выполненных тестов, выбрать последний, переместить курсор на «Create report» и нажать правую клавишу манипулятора «Мышь». В результате выполнения макроса сформируется документ MS-Word.
Примечание: Перед генерацией отчета необходимо изменить формат региональных настроек операционной системы на «Английский США».
-
7.5.1.21 Открыть сгенерированный отчет «Calibration report».
-
7.5.1.22 Результаты поверки считать положительными, если значения относительной погрешности усиления напряжения - «Gain Accuracy after Adjustment» находятся в допускаемых пределах ± 0,2 %; значения смещения нуля - «Residual Offset after Adjustment» не превышают допускаемых значений, указанных в приложении А (аддитивная составляющая нормированной абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц для каждого поддиапазона), а результаты измерений и расчетов выделены в протоколе серым цветом, либо не имеют выделения. В противном случае (результаты измерений и расчетов выделены черным цветом) усилитель дальнейшей поверке не подвергается, бракуется и направляется в ремонт.
-
7.6 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)
Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:
-
- наименование ПО;
-
- идентификационное наименование ПО;
-
- номер версии (идентификационный номер) ПО;
-
- цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода);
- алгоритм вычисления цифрового идентификатора ПО.
-
7.6.1 Для проверки соответствия следующих заявленных идентификационных данных ПО выполнить следующие операции:
-
1. Установить программу HashTab.
-
2. Нажать правую кнопку манипулятора «Мышь» на пиктограмму ярлыка используемого ПО.
-
3. В открывшемся меню выбрать «Расположение файла».
-
4. В открывшемся меню нажать правую кнопку манипулятора «Мышь» на пиктограмме используемого ПО.
-
11. В открывшемся меню выбрать «Свойства».
-
12. Во вкладке «Свойства выбрать вкладку «Хеш-суммы файлов».
-
13. В таблице напротив строки «CRC32» зафиксировать буквенно-цифровой код.
-
14. Во вкладке «Свойства выбрать вкладку «Подробно» и зафиксировать наименование и версию ПО.
Примечание: возможно использование других программ, а также встроенных средств операционной системы для определения идентификационных данных ПО.
-
7.6.2 Результат подтверждения соответствия ПО считать положительными, если полученные идентификационные данные ПО (идентификационное наименование, номер версии, цифровой идентификатор) соответствуют идентификационным данным, записанным в разделе 17 «Сведения о программном продукте» формуляра на усилитель.
-
8.1 Результаты поверки заносятся в протокол поверки.
-
8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки модуль к применению не допускается и на него выдается извещение о непригодности с указанием причин забракования.
Главный метролог ООО «КИА»
В. Супрунюк
Приложение А
Метрологические характеристики усилителей приведены в таблицах А1-АЗ.
Таблица А1 - Модули LMS SCADAS Lab
|
Наименование характеристики |
Значение |
|
VM8 | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10'3и+20) ±(210’3U+10) ±(210'3и+5) ±(210'3и+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 10'3U+30) ±(2,5 10’3U+15) ±(2,510‘3и+7,5) ±(2,5 10’3U+4) |
|
V8 (b, -RT), VS8 (Ь) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316; |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10'3и+20) ±(210’3и+10) ±(2 10’3U+5) ±(2 10‘3и+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±12 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 10’3U+30) ±(2,5 10’3 U+15) ±(2,5 10‘3и+7,5) ±(2,5 10‘3и+4) |
|
VD8 (b, s, МО, -Е) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316; ±0,100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В |
±(2 10’3и+20) ±(210’3и+10) ±(210’3U+5) ±(2 10‘3и+2,5) ±(210'3и+1) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В |
±(2,5 1О’3и+ЗО) ±(2,5 10'3и+15) ±(2,5 10'3U+7,5) ±(2,5 10‘3U+4) ±(2,5 10*3и+1,5) |
|
V4 | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10'3и+20) ±(210’3и+10) ±(210‘3и+5) ±(2 10*3и+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 10'3 U+30) ±(2,5-10‘3и+15) ±(2,5-10’3и+7,5) ±(2,5 10'3U+4) |
|
V24 (М, -II) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ |
±(2 10'3U+20) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от 0 до +5 °C и от +40 до +45 °C, мВ |
±(2,51О*3и+ЗО) |
|
VC8 (-Е) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10‘3и+20) ±(210‘3и+10) ±(2 10'3U+5) ±(2 10’3U+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В |
±(2,5 1О’3и+ЗО) |
|
Наименование характеристики |
Значение |
|
в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 10'3U+15) ±(2,5 10’3U+7,5) ±(2,5 10’3U+4) |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±10000; ±3160; ±1000; ±316 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от 0 до +5 °C и от +40 до +45 °C |
±1,2 ±2 |
|
VC8-QS | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 10; ±3,16; ± 1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10’3и+20) ±(210'3и+10) ±(210'3и+5) ±(2 10’3и+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 1О‘3и+ЗО) ±(2,510’3и+15) ±(2,5 10‘3и+7,5) ±(2,5 10‘3и+4) |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±31600; ±10000; ±3160; ±1000 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от 0 до +5 °C и от +40 до +45 °C |
±1,2 ±2 |
|
VC8-ER | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10'3и+20) ±(210’3и+10) ±(2 10'3и+5) ±(2 10‘3-U+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 1О’3и+ЗО) ±(2,5 10’3и+15) ±(2,510*3-U+7,5) ±(2,5 10’3-и+4) |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±100000; ±31600; |
|
Наименование характеристики |
Значение |
|
±10000; ±3160 | |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: | |
|
от +5 до +40 °C |
±1,2 |
|
от 0 до +5 °C и от +40 до +45 °C |
±2 |
|
VB8 (-11) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±1; ±0,1; ±0,0316; |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: |
±(2 10’3U+20) |
|
в диапазоне измерений ±10 В | |
|
в диапазоне измерений ±1 В |
±(2 10*3U+5) |
|
в диапазоне измерений ±0,1 В |
±(210*3и+1) |
|
в диапазоне измерений ±0,0316 В |
±(2 10’3U+0,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: |
±(2,5 1О'3и+ЗО) |
|
в диапазоне измерений ±10 В | |
|
в диапазоне измерений ±1 В |
±(2,510‘3и+7,5) |
|
в диапазоне измерений ±0,1 В |
±(2,5 10’3U+l,5) |
|
в диапазоне измерений ±0,0316 В |
±(2,5 10’3U+0,75) |
|
VB8-III (-RT) | |
|
Диапазоны измерений напряжения постоянного и переменного |
±10; ±3,16; ±1; ±0,316; |
|
тока (амплитудные значения), В |
±0,1; ±0,0316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: |
±(2 10'3 U+20) |
|
в диапазоне измерений ±10 В | |
|
в диапазоне измерений ±3,16 В |
±(210'3и+10) |
|
в диапазоне измерений ±1 В |
±(210'3и+5) |
|
в диапазоне измерений ±0,316 В |
±(2 10‘3-и+2,5) |
|
в диапазоне измерений ±0,1 В |
±(210’3и+1) |
|
в диапазоне измерений ±0,0316 В |
±(210'3и+0,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: |
±(2,5-10*3 U+30) |
|
в диапазоне измерений ±10 В | |
|
в диапазоне измерений ±3,16 В |
±(2,5 10’3и+15) |
|
в диапазоне измерений ±1 В |
±(2,5-10'3U+7,5) |
|
в диапазоне измерений ±0,316 В |
±(2,5 10’3-U+4) |
|
в диапазоне измерений ±0,1 В |
±(2,5 10'3и+1,5) |
|
в диапазоне измерений ±0,0316 В |
±(2,5 10’3-U+0,75) |
|
DB8-II | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±1; ±0,1; ±0,0316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: | |
|
Наименование характеристики |
Значение |
|
в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В |
±(2 10‘3U+20) ±(2 10'3и+5) ±(210'3и+1) ±(210'3и+0,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В |
±(2,51О*3и+ЗО) ±(2,510‘3и+7,5) ±(2,5 10‘3и+1,5) ±(2,5 10’3и+0,75) |
|
DCH4 | |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±10000; 3160; ±1000; ±316; ±100; 31,6; 10 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от 0 до +5 °C и от +40 до +45 °C |
±1,3 ±2 |
|
VCF4 | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316; ±0,100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В |
±(2 10'3и+20) ±(210'3 U+10) ±(2 10'3и+5) ±(2 10‘3и+2,5) ±(210’3и+1) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В |
±(2,5 1О‘3и+ЗО) ±(2,5 10'3и+15) ±(2,5- 10*3U+7,5) ±(2,5 10’3и+4) ±(2,5 10'3и+1.5) |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±316000; ±100000; ±31600; ±10000; ±3160; ±1000; ±316; ±100 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от -0 до +5 °C и от +40 до +45 °C |
±0,2 ±0,5 |
|
Т8 (-А, -RT) | |
|
Диапазон измерений напряжений постоянного тока, мВ |
±100 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока при температуре окружающей среды, %: от +5 до +40 °C |
±0,2 |
|
Наименование характеристики |
Значение |
|
от 0 до +5 °C и от +40 до +45 °C |
±0,25 |
|
Диапазон измерений температуры (с применением термопары),°C |
в зависимости от применяемого типа термопары (В, Е, J, К, N, R, S, Т) |
|
Пределы допускаемой относительной погрешности измерений температуры (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая), при температуре окружающей среды, %: от +5 до +40 °C от 0 до +5 °C и от +40 до +45 °C |
±0,2 ±0,25 |
|
BDS4, VBDS4 (-RT) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: |
±10; ±3,16; ±1 ;±0,316; ±0,1 ;±0,0316; ±0,01; ±0,00316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В |
±(2 10’3U+20) ±(210’3и+10) ±(2 10'3и+5) ±(2 10'3и+2,5) ±(210’3U+l) ±(2 10’3и+0,5) ±(2 10'3 U+0,25) ±(210’3и+0,1) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от 0 до +5 °C и от +40 до +45 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В |
±(2,51О‘3и+ЗО) ±(2,510‘3U+15) ±(2,5 10‘3и+8) ±(2,5Ю'3и+4) ±(2,510’3U+l,5) ±(2,5 10'3и+0,75) ±(2,5 10*3 U+0,4) ±(2,5 10*3и+0,15) |
|
DAC4, генераторы контроллеров | |
|
Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудное значение), В |
±10 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от 0 до +5 °C и от +40 до +45 °C |
±0,2 ±0,25 |
Таблица A2 - Модули LMS SCADAS Mobile/Recorder
|
Наименование характеристики |
Значение |
|
VM8 (-Е) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10*3U+20) ±(210’3и+10) ±(2 10'3и+5) ±(2 10'3U+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 1О‘3и+ЗО) ±(2,510'3и+15) ±(2,5 10'3и+7,5) ±(2,5 10'3и+4) |
|
V4 (-11, -Е), V8 (b, -II, -Е, -RT), VS8 (b, -II, -Е) |
VD8 |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10'3и+20) ±(210’3и+10) ±(2 10‘3и+5) ±(210'3и+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 1О‘3и+ЗО) ±(2,5 10'3и+15) ±(2,5 10‘3-и+7,5) ±(2,5 10*3-и+4) |
|
VD8 (b, s, -II, -Е, МО) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316; ±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В |
±(2 10*3и+20) ±(210*3и+10) ±(210'3и+5) ±(2-10'3U+2,5) ±(210*3и+1) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 1О’3и+ЗО) ±(2,510’3и+15) ±(2,5 10'3U+7,5) ±(2,5 10’3и+4) |
|
Наименование характеристики |
Значение |
|
в диапазоне измерений ±0,100 В |
±(2,5-10 J U+1,5) |
|
V24 (М, -II) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ |
±(210'3U+20) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от -20 до +5 °C и от +40 до +55 °C, мВ |
±(2,51О’3и+ЗО) |
|
VC8 (-Е) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10'3и+20) ±(210'3и+10) ±(2 10*3-и+5) ±(2-10’3U+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 1О‘3и+ЗО) ±(2,510*3и+15) ±(2,5 10'3-U+7,5) ±(2,5 10’3U+4) |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±10000; ±3160; ±1000; ±316 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±0,2 ±0,25 |
|
VC8-QS | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 10; ±3,16; ± 1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2 10’3и+20) ±(210*3и+10) ±(2-10‘3-U+5) ±(2-10'3и+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В |
±(2,5 1О‘3и+ЗО) ±(2,5 10'3и+15) ±(2,510'3-U+7,5) |
|
Наименование характеристики |
Значение |
|
в диапазоне измерений ±0,316 В |
±(2,5 10'JU+4) |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±31600; ±10000; ±3160; ±1000 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±1,2 ±2 |
|
VC8E-ER | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 10; ±3,16; ± 1; ±0,316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2-10’3и+20) ±(210’3и+10) ±(2 10‘3и+5) ±(2 10'3и+2,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В |
±(2,5 1О’3и+ЗО) ±(2,5 10‘3и+15) ±(2,5 10'3и+7,5) ±(2,5 10'3и+4) |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±100000; ±31600; ±10000; ±3160 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±1,2 ±2 |
|
VB8 | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 10; ±3,16; ± 1; ±0,316; ±0,1; ±0,0316; ±0,01; ±0,00316; ±0,001 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В в диапазоне измерений ±0,001 В |
±(2 10'3и+20) ±(21О’3и+1О) ±(210’3и+5) ±(2 10’3и+2,5) ±(210‘3и+1) ±(2 10'3-U+0,5) ±(2 10'3и+0,25) ±(2 10'3и+0,1) ±(2 10‘3и+0,04) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от | |
|
Наименование характеристики |
Значение |
|
+40 до +55 °C, мВ: | |
|
в диапазоне измерений ±10 В |
±(2,5 1О'3и+ЗО) |
|
в диапазоне измерений ±3,16 В |
±(2,5 10'3U+15) |
|
в диапазоне измерений ±1 В |
±(2,5 10*3и+7,5) |
|
в диапазоне измерений ±0,316 В |
±(2,5 10‘3U+4) |
|
в диапазоне измерений ±0,1 В |
±(2,510'3U+l,5) |
|
в диапазоне измерений ±0,0316 В |
±(2,5-10'3и+0,75) |
|
в диапазоне измерений ±0,01 В |
±(2,5 10'3-U+0,4) |
|
в диапазоне измерений ±0,00316 В |
±(2,5 10*3 U+0,15) |
|
в диапазоне измерений ±0,001 В |
±(2,5 10’3U+0,06) |
|
VB8-E (-11) | |
|
Диапазоны измерений напряжения постоянного и переменного |
±10; ± 1; ±0,1; ±0,0316 |
|
тока (амплитудные значения), В | |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: |
±(2 10‘3и+20) |
|
в диапазоне измерений ±10 В | |
|
в диапазоне измерений ±1 В |
±(2 10’3U+5) |
|
в диапазоне измерений ±0,1 В |
±(210‘3U+l) |
|
в диапазоне измерений ±0,0316 В |
±(2 10*3 U+0,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: | |
|
в диапазоне измерений ±10 В |
±(2,5 1О‘3и+ЗО) |
|
в диапазоне измерений ±1 В |
±(2,5 10'3и+7,5) |
|
в диапазоне измерений ±0,1 В |
±(2,5-10‘3-U+l,5) |
|
в диапазоне измерений ±0,0316 В |
±(2,5- 1О’3и+О,75) |
|
VB8-III (-RT) | |
|
Диапазоны измерений напряжения постоянного и переменного |
±10; ±3,16; ±1; ±0,316; |
|
тока (амплитудные значения), В |
±0,1; ±0,0316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: |
±(2 10‘3-U+20) |
|
в диапазоне измерений ±10 В | |
|
в диапазоне измерений ±3,16 В |
±(210'3и+10) |
|
в диапазоне измерений ±1 В |
±(2 10'3и+5) |
|
в диапазоне измерений ±0,316 В |
±(2-10'3-U+2,5) |
|
в диапазоне измерений ±0,1 В |
±(2 10’3 U+1) |
|
в диапазоне измерений ±0,0316 В |
±(2 10'3и+0,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: |
±(2,51О’3и+ЗО) |
|
в диапазоне измерений ±10 В | |
|
в диапазоне измерений ±3,16 В |
±(2,5 10’3U+I5) |
|
в диапазоне измерений ±1 В |
±(2,5 10‘3и+7,5) |
|
в диапазоне измерений ±0,316 В |
±(2,5 10’3-и+4) |
|
в диапазоне измерений ±0,1 В |
±(2,5 10’3-и+1,5) |
|
в диапазоне измерений ±0,0316 В |
±(2,510’3-и+0,75) |
|
DB8 (-11, -Е, -А, -В, -С, -III, -RT) | |
|
Диапазоны измерений напряжения постоянного и переменного |
±10; ±1; ±0,1; ±0,0316 |
|
Наименование характеристики |
Значение |
|
тока (амплитудные значения), В | |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В |
±(2 10'3U+20) ±(2 10'3и+5) ±(210'3и+1) ±(2 10‘3и+0,5) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±1 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В |
±(2,5 1О’3и+ЗО) ±(2,5 10’3и+7,5) ±(2,5-10‘3и+1,5) ±(2,5 1О‘3и+О,75) |
|
DCH4 (-Е) | |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±10000; 3160; ±1000; ±316; ±100; 31,6; 10 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±1,3 ±2 |
|
VCF4 | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10; ±3,16; ±1; ±0,316; ±0,100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В |
±(2 10’3U+20) ±(210‘3и+10) ±(2 10'3и+5) ±(2 10'3 U+2,5) ±(2 10*3и+1) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,100 В |
±(2,5 10*3-U+30) ±(2,5 10’3и+15) ±(2,510*3-и+7,5) ±(2,5 10‘3-и+4) ±(2,5 1О’3-и+1.5) |
|
Диапазоны измерений заряда (амплитудные значения), пКл |
±316000; ±100000; ±31600; ±10000; ±3160; ±1000; ±316; ±100 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±0,2 ±0,5 |
|
Наименование характеристики |
Значение |
|
Т8 (-А, -RT) | |
|
Диапазон измерений напряжений постоянного тока, мВ |
±100 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока при температуре окружающей среды, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±0,2 ±0,25 |
|
Диапазон измерений температуры (с применением термопары),°C |
в зависимости от применяемого типа термопары (В, Е, J, К, N, R, S, Т) |
|
Пределы допускаемой относительной погрешности измерений температуры (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая), при температуре окружающей среды, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±0,2 ±0,25 |
|
BDS4 (-Е), VBDS4 (-RT) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: |
±10; ±3,16; ±1 ;±0,316; ±0,1 ;±0,0316; ±0,01; ±0,00316 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В |
±(2 10’3и+20) ±(210'3и+10) ±(2 10'3и+5) ±(210’3U+2,5) ±(210'3и+1) ±(2 10’3и+0,5) ±(210’3и+0,25) ±(2 10'3и+0,1) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В в диапазоне измерений ±0,0316 В в диапазоне измерений ±0,01 В в диапазоне измерений ±0,00316 В |
±(2,5 10’3 U+30) ±(2,5 10'3и+15) ±(2,5 10'3и+8) ±(2,5 10'3и+4) ±(2,5 10’3и+1,5) ±(2,5-10*3и+0,75) ±(2,5-10’3и+0,4) ±(2,5 1О’3-и+О,15) |
|
SCS-V12 (-С01) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В |
±(2-10‘3-U+20) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -40 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±10 В |
±(2,5 1О‘3и+ЗО) |
|
SCS-B12 (-С01) | |
|
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения). В: |
±0,1; ±0,05; |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±0,1 В в диапазоне измерений ±0,05 В |
±(2 10'3и+20) ±(210‘3и+10) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур от -40 до +5 °C и от +40 до +55 °C, мВ: в диапазоне измерений ±0,1 В в диапазоне измерений ±0,05 В |
±(2,5 1О’3и+ЗО) ±(2,5 10‘3и+15) |
|
SCx-TCK8 (-А, -В) | |
|
Диапазон измерений температуры (с применением термопары),°C |
от - 60 до +1370 |
|
Пределы допускаемой приведенной к ширине диапазона погрешности измерений температуры при температуре окружающей среды 25 °C (с применением термопары без учёта погрешности термопары и без учета погрешности компенсации температуры холодного спая), % |
± 0,035 |
|
Температурный коэффициент в рабочем диапазоне температур, %/ °C, не более |
0,004 |
|
DAC4, генераторы контроллеров | |
|
Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудное значение), В |
±10 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±0,2 ±0,25 |
|
АО16, AO16-IP | |
|
Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудное значение), В |
±10 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц в диапазонах температур, %: от +5 до +40 °C от -20 до +5 °C и от +40 до +55 °C |
±0,2 ±0,25 |
Таблица АЗ - Модули LMS SCADAS XS
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В: |
±2,5 |
|
Пределы допускаемой абсолютной погрешности измерений |
±(2 10'3и+20) |
|
Наименование характеристики |
Значение |
|
напряжения постоянного тока в диапазоне температур от +5 до +40 °C, мВ | |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне температур от -20 до +5 °C и от +40 до +50 °C, мВ |
±(2,5 1О‘3-и+ЗО) |
|
Диапазоны измерений напряжения переменного тока (амплитудные значения), В: |
±10; ±3,16; ±1; ±0,316; ±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на частоте 1 кГц в диапазоне температур от +5 до +40 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1 В |
±(2 10*3-и+20) ±(2 10’3и+5) ±(210'3U+l) ±(210'3U+0,5) ±(2 10'3и+0,25) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на частоте 1 кГц в диапазонах температур от -20 до +5 °C и от +40 до +50 °C, мВ: в диапазоне измерений ±10 В в диапазоне измерений ±3,16 В в диапазоне измерений ±1 В в диапазоне измерений ±0,316 В в диапазоне измерений ±0,1В |
±(2,5 1О’3и+ЗО) ±(2,5 10’3и+7,5) ±(2,5 10’3и+1,5) ±(2,5 10‘3и+0,75) ±(2,5 10'3и+0,4) |
