Методика поверки «ГСИ. Источники питания постоянного тока программируемые РРЕ-1323, РРЕ-3323, РРS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615» (г.р.28327-04)
Федеральное государственное учреждение
РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ
(РОСТЕСТ-МОСКВА)
У 3' В Е Р Ж Д А Ю
Руководитель ГЦИ СИ Зам. Генсра;гы1ого директора
Ф;ГУ Ростест-Москва
J _А. С.Евдокимов
2004 г.
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока программируемые
РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615 МЕТОДИКА ПОВЕРКИ
МП-047/447-2004
Москва 2004г.
СОДЕРЖАНИЕ
-
1 Операции и средства поверки
-
2 Требования к квалификации поверителей
-
3 Требования безопасности
-
4 Условия поверки и подготовка к ней
-
5 Проведение поверки
-
5.1 Внешний осмотр
-
5.2 Опробование
-
5.3
-
-
3
-
4
-
4
-
5
5
5
5
Определение электрической прочности и сопротивления изоляции источников питания
Определение метрологических характеристик
6 Оформление результатов поверки
5.4
-
5
-
6
11
ПРИЛОЖЕНИЕ А
12
Т88.8
Государственная система обеспечения единства измерений
Источники питания постоянного тока программируемые
РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615
Методика поверкиДата введения в действие; «___»
2004г.
Настоящая методика поверки (далее по тексту - "методика") распространяется на источники питания постоянного тока, программируемые РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615 (далее по тексту - "источники питания") и устанавливает методику ее первичной и периодической поверки.
Рекомендуемый межповерочный интервал - один год.
1 Операции и средства поверки-
1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2
Таблица 1 - Операции поверки
|
№ п/п |
Операции поверки |
Номер пункта методики поверки |
|
1 |
Внешний осмотр |
5.1 |
|
2 |
Опробование |
5.2 |
|
3 |
Определение электрической прочности и сопротивления изоляции |
5.3 |
|
4 |
Определение метрологических характеристик |
5.4 |
|
4.1 |
Определение основной абсолютной погрешности установки напряжения постоянного тока |
5.4.1 |
|
4.2 |
Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника от 198 В до 242 В |
5.4.2 |
|
4.3 |
Определение нестабильности выходного напряжения постоянного тока при изменении тока нагрузки |
5.4.3 |
|
4.4 |
Определение уровня пульсаций выходного напряжения постоянного тока |
5.4.4 |
|
4.5 |
Определение уровня шумов выходного напряжения постоянного тока |
5.4.5 |
|
4.6 |
Определение основной абсолютной погрешности установки постоянного тока |
5.4.6 |
|
4.7 |
Определение нестабильности выходного постоянного тока при изменении напряжения электропитания источника от 198 В до 242 В |
5.4.7 |
|
4.8 |
Определение нестабильности выходного постоянного тока при изменении напряжения на нагрузке |
5.4.8 |
|
4.9 |
Определение уровня пульсаций выходного постоянного тока |
5.4.9 |
При несоответствии характеристик поверяемых источников питания постоянного тока, программируемых РРЕ-1323, РРЕ-3323, PPS-186O, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615 установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по 6.2.
Таблица 2 -
поверки
|
№ п/п |
Наименование средства измерения |
Метрологические характеристики |
|
1 |
Установка пробойная универсальная УПУ-10 |
От 0 до 10 кВ; погр.±10 %; |
|
2 |
Мегаомметр Ml 101 |
От 0 до 200 Мом, кл.т. 1,5; |
|
3 |
Мультиметр цифровой АРРА-109 |
Кл.т. 0,06%, Ппост от 10 мкВ до 1000 В; InocT от 0 до 10 А; |
|
4 |
Катушка электрического сопротивления измерительная РЗЮ |
Rh=0,01 Ом, Кл.т. 0,01 %; |
|
5 |
Нагрузка электронная программируемая PEL-300 |
От 50 мОм до 1 кОм; погр. .±5 %; Напряжение на нагрузке от 3 В до 60 В; Ток в нагрузке от 6 мА до 60 А |
|
6 |
Лабораторный автотрансформатор УХЛ4 со встроенным вольтметром ЭЗО |
От 0 до 300 В, погр. ±1,5 %; |
|
7 |
Микровольтметр переменного тока В 3-40 |
Диапазон напряжений от ЮмкВ до 300 В; Диапазон частот от 5 Гц до 5 МГц; Погрешность до 1,5 %; |
Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.
2 Требования к квалификации поверителейК поверке источников питания постоянного тока, программируемых РРЕ-1323, РРЕ-3323, PPS-186O, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615 допускают лиц, аттестованных на право поверки средств измерений электрических величин и прошедших обучение работе с источниками питания
Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
3 Требования безопасностиПри проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок "Правил техники безопасности при эксплуатации электроустановок утвержденных Главгосэнергонадзором.
потребителей" и
потребителей".
указанные в
Должны также быть обеспечены требования безопасности, эксплуатационных документах на средства поверки.
4.1.
При проведении поверки должны соблюдаться следующие условия; температура окружающей среды, °C атмосферное давление, кПа относительная влажность воздуха, % электропитание - однофазная сеть, В частота, Гц коэффициент несинусоидальности
4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.
5.1
Внешний осмотр
При внешнем осмотре устанавливается комплектность источников питания постоянного программируемых РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-На корпусе источников питания постоянного тока, программируемых РРЕ-1323, РРЕ-
тока,
3615.
3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615 не допускается наличие механических повреждений. Заводской номер, указанный на приборе, должен совпадать с номером, указанным в эксплуатационной документации.
-
5.2 Опробование
Подготавливают источники питания постоянного тока, программируемые РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615 к работе согласно руководству по эксплуатации.
-
5.3
5.3.1
Определение электрической прочности и сопротивления изоляции источников питания Определение электрической прочности и сопротивления изоляции источников питания выполняется следующим образом:
Соберите схему по рисунку 1
При помощи установки пробойной УПУ-10 подаётся испытательное напряжение 1,5 кВ между соединёнными вместе контактами цепи питания и корпусом источников питания РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615, а также между соединёнными вместе контактами выходных цепей и корпусом источников питания.

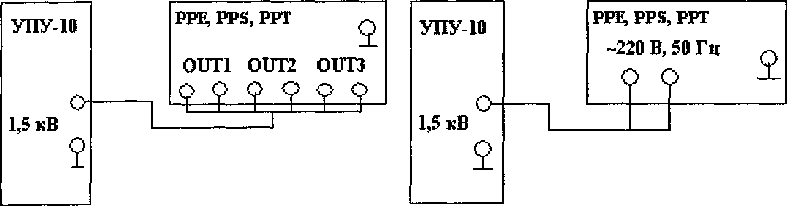

Рисунок 1 - Структурная схема проверки электрической прочности изоляции где УПУ-10 - установка пробойная универсальная;
РРЕ, PPS, РРТ - поверяемые приборы РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615;
Результат считается положительным, если в течение одной минуты не произошло пробоя или перекрытия изоляпии.
• Соберите схему по рисунку 2
• При ПОМОЩИ мегаомметра Ml 101 произведите измерение электрического сопротивления изоляции между соединёнными вместе контактами цепи питания и корпусом источников питания РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615, а также между соединёнными вместе контактами выходных цепей и корпусом источников питания.

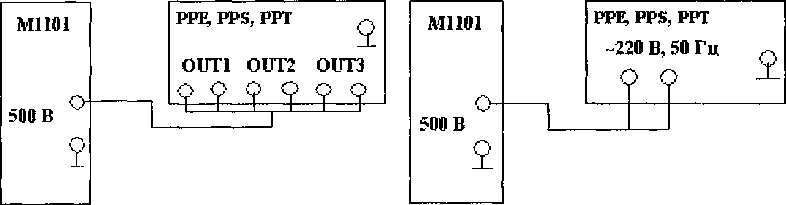

Рисунок 2 - Структурная схема определения электрического сопротивления изоляции где Ml 101 - мегаомметр;
РРЕ, PPS, РРТ - поверяемые приборы РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615;
Электрическое сопротивление изоляции между соединёнными вместе контактами цепи питания и корпусом источников питания должно быть не менее 30 МОм. Электрическое сопротивление изоляции между соединёнными вместе контактами выходных цепей и корпусом источников питания должно быть не менее 20 МОм
Результаты измерений занесите в Таблицу А1 Приложения А.
5.4 Определение метрологических характеристик
5.4.1 Определение основной абсолютной погрешности установки напряжения постоянного тока выполняют следующим образом:
ЛАТР
□ вых
I
I________J

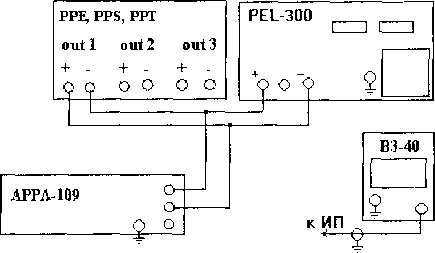

Рисунок 3 - Структурная схема определения метрологических характеристик источников питания в режиме стабилизации напряжения
где РРЕ, PPS, РРТ - поверяемый источник питания РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615;
PEL-300 - электронная программируемая нагрузка;
АРРА-109 - мультиметр цифровой;
ВЗ-40 - микровольтметр переменного тока;
-
• Соберите схему по рисунку 3;
-
• Установите на ЛАТРе напряжение Пвых, равным 220 В и контролируйте его по
показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «оит 1»;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.2 Приложения А, и нажмите кнопку « J »;
Значения выходного напряжения на зажимах источника фиксируйте по показаниям мультиметра АРРА-109;
Значения основной абсолютной погрегпности установки напряжения постоянного тока вычисляют по формуле:
8=Uy„-U„3„ (1)
где 5 - значение основной абсолютной погрешности установки напряжения постоянного тока;
Пуст - значение напряжения по показаниям поверяемого прибора; Пизм - значение напряжения по показаниям мультиметра АРРА-109;
• Аналогично проведите измерения для каналов «ОПТ 2» «ОПТ 3»;
Полученное значение абсолютной погрешности воспроизведения напряжения постоянного тока не должно превышать значений, указанных в Таблице А.2 Приложения А.
5.4.2
Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника от 198 В до 242 В выполняют следующим образом:
Соберите схему по рисунку 3;
Установите на ЛАТРе напряжение «Овых», равным 198 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «оит 1»;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.З Приложения А, и нажмите кнопку «Л»;
На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);
Мультиметром АРРА-109 измерьте средние значения установленного напряжения (не менее 5 измерений);
Значение нестабильности напряжения постоянного тока вычисляют по формуле:
I y~^Un^cp
(2);
где Д - значение нестабильности напряжения постоянного тока;
Пуст - значение напряжения по показаниям поверяемого прибора;
и„ ср - значение напряжения по показаниям мультиметра АРРА-109;
е
Полученное значение нестабильности напряжения постоянного тока не должно превышать значений, указанных в Таблице А.З Приложения А.
5.4.3
Аналогично проведите измерения для каналов «ОПТ 2» «ОПТ 3»; Аналогично проводят измерения при напряжении электропитания источника равном 242 В;
Определение нестабильности выходного напряжения постоянного тока при изменении тока нагрузки выполняют следующим образом:
Соберите схему по рисунку 3;
Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и
«OUT 1»;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике по данным таблицы А.4 Приложения А, и нажмите кнопку « Л »;
Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике, максимальным для выбранного канала, и нажмите кнопку « J»;
С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А.4 Приложения А;
На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);
Мультиметром АРРА-109 измерьте средние значения установленного напряжения (не менее 5 измерений);
Значение нестабильности напряжения постоянного тока вычисляют по формуле (2); Аналогично проведите измерения для каналов «OUT 2» «OUT 3»;
Полученное значение нестабильности напряжения постоянного тока не должно превышать значений, указанных в Таблице А.4 Приложения А.
5.4.4
Определение уровня пульсаций выходного напряжения постоянного тока выполняют следующим образом:
Соберите схему по рисунку 3;
Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «оит 1»;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.5 Приложения А, и нажмите кнопку «Л»;
Нажмите кнопку «I SET» и установите значения выходного тока на поверяемом источнике максимальным, для выбранного канала, и нажмите кнопку « Л »;
С помощью электронной программируемой нагрузки «РЕТ-ЗОО» установите значение тока в нагрузке по данным таблицы А.5 Приложения А;
Значения уровня пульсаций выходного напряжения постоянного тока фиксируйте по показаниям микровольтметра ВЗ-40;
Аналогично проведите измерения для каналов «OUT 2» «OUT 3»;
Полученное значение уровня пульсаций выходного напряжения постоянного тока не должно превышать значений, указанных в Таблице А.5 Приложения А.
-
5.4.5
Определение уровня шумов выходного напряжения постоянного тока выполняют следующим образом:
Соберите схему по рисунку 3;
Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «оит 1»;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.6 Приложения А, и нажмите кнопку « J »;
Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике, максимальным, для выбранного канала, и нажмите кнопку « Л »;
С помощью электронной программируемой нагрузки «РЕТ-ЗОО» установите значение тока в нагрузке по данным таблицы А.6 Приложения А
Значения уровня шумов выходного напряжения постоянного тока фиксируйте по показаниям микровольтметра В 3-40;
Аналогично проведите измерения для каналов «OUT 2» «OUT 3»;
Полученное значение уровня шумов выходного напряжения постоянного тока не должно превышать значений, указанных в Таблице А.6 Приложения А.
-
5.4.6 Определение основной абсолютной погрешности установки постоянного тока выполняют следующим образом;
• Соберите схему по рисунку 4;
О <
|
PF1 -ЖП J1 | |
|
■ * Л ли А* |
PPE,PPS,PPT
еий 2
4-С
оц< 1 р ..
л
АРРА-109
■1
характеристик источников
Рисунок 4 - Структурная схема определения метрологических питания в режиме стабилизации тока.
где РРЕ, PPS, РРТ - поверяемый источник питания РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615;
РЕЕ-ЗОО - электронная программируемая нагрузка; АРРА-109 - мультиметр цифровой;
ВЗ-40 - микровольтметр переменного тока;
РЗ 1 о — катушка электрического сопротивления измерительная;
Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «ОиТ 1»;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом, источнике максимальным, для выбранного канала, и нажмите кнопку « Л »;
Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике, по данным таблицы А.7 Приложения А, и нажмите кнопку « Л »;
С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А.7 Приложения А;
При помощи мультиметра АРРА-109 зафиксируйте напряжение на зажимах катушки РЗЮ в каждой точке диапазона;
Значение основной абсолютной погрешности установки постоянного тока вычислите по формуле;
б lycT " С„зм/Н[>зп| (3)
где 5 - значение основной абсолютной погрешности установки постоянного тока; lycT - установленное значение выходного тока по показаниям поверяемого прибора;
Rp3io - значение сопротивления катушки РЗ10;
Пизм - значение напряжения по показаниям мультиметра АРРА-109, микровольтметра переменного тока ВЗ-40;
• Аналогично проведите измерения для каналов «OUT 2» «OUT 3»;
Полученное значение основной абсолютной погрешности установки постоянного тока не должно превышать значений, указанных в Таблице А.7 Приложения А.
-
5.4.7 Определение нестабильности выходного постоянного тока при изменении напряжения электропитания источника выполняют следующим образом;
в Соберите схему по рисунку 4;
Установите на ЛАТРе напряжение «ЕГвых»» равным 198 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «оит 1»;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике, максимальным, для выбранного канала, и нажмите кнопку « J »;
Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике, по данным таблицы А.8 Приложения А, и нажмите кнопку «Л»;
С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А.8 Приложения А;
На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);
менее 5
Мультиметром АРРА-109 измерьте средние значения напряжения (не измерений) на зажимах катушки РЗЮ;
Значение нестабильности выходного постоянного тока вычислите по формуле;
1 ^Un^cp Rp3io ' и
(4);
где Д - значение нестабильности выходного постоянного тока;
lycT - установленное значение тока по показаниям испытуемого прибора; Un ср - значение напряжения по показаниям мультиметра АРРА-109; Rp3io - значение сопротивления катушки РЗ10;
Аналогично проведите измерения для каналов «OUT 2» «OUT 3»;
Аналогично проведите измерения при напряжении электропитания источника равном 242 В;
Полученное значение нестабильности выходного постоянного тока не должно превышать значений, указанных в Таблице А.8 Приложения А.
5.4.8
Определение нестабильности выходного постоянного тока при изменении напряжения на нагрузке выполняют следующим образом;
Соберите схему по рисунку 4;
Установите на ЛАТРе напряжение «Нвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «оит 1»;
Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике, по данным Таблицы А.9 Приложения А, и нажмите кнопку « J »;
С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение сопротивления нагрузки, по данным таблицы А.9 Приложения А;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом источнике, по данным Таблицы А.9 Приложения А, и нажмите кнопку «Л»;
На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);
Мультиметром АРРА-109 измерьте средние значения напряжения (не менее 5 измерений) на зажимах катушки РЗЮ;
Значение нестабильности постоянного тока вычислите по формуле(4); Аналогично проведите измерения для каналов «OUT 2» «OUT 3»;
Полученное значение нестабильности выходного постоянного тока не должно превышать значений, указанных в Таблице А.9 Приложения А.
5.4.9
Определение уровня пульсаций выходного постоянного тока выполняют следующим образом:
Соберите схему по рисунку 5;
Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра «ЭЗО»;
Включите поверяемый источник питания, нажав кнопку «POWER»;
Выберите канал, в котором будут производиться измерения, нажав кнопки «SHIFT» и «ОПТ 1»;
Нажмите кнопку «V SET» и установите значения выходного напряжения, на поверяемом, источнике по данным Таблицы А10, и нажмите кнопку « Л »;
Нажмите кнопку «I SET» и установите значения выходного тока, на поверяемом источнике, максимальным для выбранного канала, и нажмите кнопку « Л »;
С помощью электронной программируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А. 10 Приложения А;
На зажимах Р310 при помощи микровольтметра ВЗ-40 зафиксируйте значения уровня пульсаций выходного напряжения постоянного тока;
Значение уровня пульсаций выходного постоянного тока вычислите по формуле: 1пульс -Up3io/Rp3io (5)
где 1пульс - значение уровня пульсаций выходного постоянного тока;
Нрзю - значение напряжения по показаниям микровольтметра ВЗ-40; Rp310 - значение сопротивления катушки Р310;
Аналогично проведите измерения для каналов «ОПТ 2» «ОПТ 3»;
Полученное значение уровня пульсаций выходного постоянного тока не должно превышать значений, указанных в Таблице А. 10 Приложения А.
-
6.1 Положительные результаты поверки источников питания постоянного тока, программируемых РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615 оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.
-
6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики источники питания постоянного тока, программируемые «PST-3201» , «PST-3202» к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении источников питания постоянного тока, программируемых РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615 в ремонт или невозможности его дальнейшего использования.
Начальник лаборатории №447
Е.В.Котельников
ГТ 111 СИ ФГУ «Ростест-Москва»
ПРИЛОЖЕНИЕ А
(Рекомендуемое)
Таблицы протоколов, результатов поверки источников питания постоянного тока, программируемых РРЕ-1323, РРЕ-3323
Таблица А.1 - Определение электрической прочности и сопротивления изоляции источников питания постоянного тока программируемых РРЕ-1323, РРЕ-3323
|
Определение электрической прочности изоляции источников | ||
|
Наименование источника питания |
Между контактами цепи питания и корпусом источников питания (Результат) |
Между контактами выходных цепей и корпусом источников питания (Результат) |
|
РРЕ-1323 | ||
|
РРЕ-3323 | ||
|
Определение электрического сопротивления изоляции источников | ||
|
Наименование источника питания |
Между контактами цепи питания и корпусом источников питания (Результат) |
Между контактами выходных цепей и корпусом источников питания (Результат) |
|
РРЕ-1323 | ||
|
РРЕ-3323 | ||
Таблица А.2 - Определение основной абсолютной погрешности установки напряжения постоянного тока.
|
Значение напряжения по показаниям поверяемого прибора, В |
Измеренное значение напряжения по показаниям АРРА-109,В |
Абсолютная погрешность установки напряжения постоянного тока, В |
Нормируемое значение абсолютной погрешности установки напряжения постоянного тока, В | |
|
Источник питания РРЕ-1323 | ||||
|
1,00 |
OUT 1 |
±0,0255 | ||
|
16,00 |
±0,033 | |||
|
32,00 |
±0,041 | |||
|
Источник питания РРЕ-3323 | ||||
|
1,00 |
OUT 1 |
±0,0255 | ||
|
16,00 |
±0,033 | |||
|
32,00 |
±0,041 | |||
|
1,00 |
OUT 2 |
±0,0255 | ||
|
16,00 |
±0,033 | |||
|
32,00 |
±0,041 | |||
|
3,30 |
оитз |
±0,16 | ||
|
5,00 |
±0,25 | |||
Таблица А.З - Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника
|
Значение напряжения по показаниям поверяемого прибора, В |
Измеренное значение напряжения по показаниям АРРА-109,В |
Значение нестабильности напряжения, мВ |
Нормируемое значение нестабильности напряжения, мВ | |
|
1 |
2 |
3 |
4 | |
|
Источник питания РРЕ-1323 | ||||
|
Напряжение электропитания источника 198 В | ||||
|
1,00 |
OUT 1 |
Не более 3 | ||
|
16,00 | ||||
|
32,00 | ||||
|
Напряжение электропитания источника 242 В | ||||
|
1,00 |
OUT 1 |
Не более 3 | ||
|
16,00 | ||||
|
32,00 | ||||
|
Источник питания РРЕ-3323 | ||||
|
Напряжение электропитания источника 198 В | ||||
|
1,00 |
OUT 1 |
Не более 3 | ||
|
16,00 | ||||
|
32,00 | ||||
Продолжение Таблицы АЗ
|
1 |
2 |
3 |
4 | |
|
1,00 |
OUT 2 |
Не более 3 | ||
|
16,00 | ||||
|
32,00 | ||||
|
3,30 |
оитз |
Не более 3 | ||
|
5,50 | ||||
|
Напряжение электропитания источника 242 В | ||||
|
1,00 |
OUT 1 |
Не более 3 | ||
|
16,00 | ||||
|
32,00 | ||||
|
1,00 |
OUT 2 |
Не более 3 | ||
|
16,00 | ||||
|
32,00 | ||||
|
3,30 |
оитз |
Не более 5 | ||
|
5,50 | ||||
Таблица А.4 - Определение нестабильности выходного напряжения постоянного тока при изменении тока нагрузки
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке по показаниям PEL-300, А |
Значение нестабильности напряжения, мВ |
Нормируемое значение нестабильности напряжения, мВ | |
|
1 |
3 |
4 |
5 | |
|
Источник питания РРЕ-1323 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 6 | |
|
1,50 | ||||
|
3,00 | ||||
|
16,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
Источник питания РРЕ-3323 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 6 | |
|
1,50 | ||||
|
3,00 | ||||
|
16,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
1,00 |
OUT 2 |
0,05 |
Не более 6 | |
|
1,50 | ||||
|
3,00 | ||||
|
16,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
3,30 |
оитз |
0,05 |
Не более 10 | |
|
1,50 | ||||
|
3,00 | ||||
|
5,00 |
0,05 |
Не более 10 | ||
|
1,50 | ||||
|
3,00 | ||||
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня пульсаций напряжения по показаниям ВЗ-40, мВ |
Нормируемое значение уровня пульсаций напряжения, мВ | |
|
1 |
2 |
3 |
4 | |
|
Источник питания РРЕ-1323 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 1 | |
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
3,00 | ||||
|
Источник питания РРЕ-3323 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 1 | |
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
3,00 | ||||
|
1,00 |
OUT 2 |
0,05 |
Не более 1 | |
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
3,00 | ||||
|
3,30 |
OUT 3 |
0,05 |
Не более 2 | |
|
3,00 | ||||
|
5,00 |
0,05 | |||
|
3,00 | ||||
Таблица А6 - Определение уровня шумов выходного напряжения постоянного тока
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня шумов по показаниям ВЗ-40, В |
Нормируемое значение уровня шумов напряжения, мВ | |
|
1 |
2 |
3 |
4 | |
|
Источник питания РРЕ-1323 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 2 | |
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
3,00 | ||||
|
Источник питания РРЕ-3323 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 2 | |
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
3,00 | ||||
|
1,00 |
OUT 2 |
0,05 |
Не более 2 | |
|
3,00 | ||||
|
32,00 |
0,05 | |||
|
3,00 | ||||
|
3,30 |
OUT 3 |
0,05 |
Не более 2 | |
|
3,00 | ||||
|
5,00 |
0,05 | |||
|
3,00 | ||||
Таблица А7 -- Определение основной абсолютной погрешности воспроизведения постоянного тока
|
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения по показаниям АРРА-109, В |
Абсолютная погрешность установки постоянного тока, А |
Нормируемое значение абсолютной погрешности установки постоянного тока, А | |
|
Источник питания РРЕ-1323 | ||||
|
0,05 |
OUT 1 |
±0,0101 | ||
|
1,50 |
±0,013 | |||
|
3,00 |
±0,016 | |||
Продолжение Таблицы А7
|
1 |
2 |
3 |
4 | |
|
Источник питания РРЕ-3323 | ||||
|
0,05 |
OUT 1 |
±0,0101 | ||
|
1,50 |
+0,013 | |||
|
3,00 |
±0,016 | |||
|
0,05 |
OUT 2 |
±0,0101 | ||
|
1,50 |
±0,013 | |||
|
3,00 |
±0,016 | |||
|
0,05 |
OUT 3 |
±0,0101 | ||
|
1,50 |
3,3 в |
±0,013 | ||
|
3,00 |
±0,016 | |||
|
0,05 |
OUT 3 |
±0,0101 | ||
|
1,50 |
5 в |
±0,013 | ||
|
3,00 |
±0,016 | |||
Таблица А8 - Определение нестабильности выходного постоянного тока при изменении напряжения электропитания источника
|
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения по показаниям АРРА-109, в |
Нестабильность выходного постоянного тока, мА |
Нормируемое значение нестабильности выходного постоянного тока, мА | |
|
1 |
2 |
3 |
4 | |
|
Источник питания РРЕ-1323 | ||||
|
Напряжение электропитания источника 198 В | ||||
|
0,05 |
OUT 1 |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
Напряжение электропитания источника 242 В | ||||
|
0,05 |
OUT 1 |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
Источник питания РРЕ-3323 | ||||
|
Напряжение электропитания источника 198 В | ||||
|
0,05 |
OUT 1 |
Не более 3 | ||
|
1,00 | ||||
|
2,00 | ||||
|
0,05 |
OUT 2 |
Не более 3 | ||
|
1,00 | ||||
|
2,00 | ||||
|
0,05 |
оитз 3.3 В |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
0,05 |
оитз 5 В |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
Напряжение электропитания источника 242 В | ||||
|
0,05 |
СН OUT 1 |
Не более 3 | ||
|
1,00 | ||||
|
2,00 | ||||
|
0,05 |
OUT 2 |
Не более 3 | ||
|
1,00 | ||||
|
2,00 | ||||
|
0,05 |
оитз 3.3 в |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
0,05 |
OUT 3 5 в |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
Таблица А9 Определение нестабильности выходного постоянного тока при изменении напряжения на нагрузке
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения по показаниям АРРА-109, В |
Нестабильность выходного постоянного тока, мА |
Нормируемое значение нестабильности выходного постоянного тока, мА | |
|
1 |
2 |
3 |
4 |
5 | |
|
Источник питания РРЕ-1323 | |||||
|
1,00 |
OUT 1 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
32,00 |
0,05 | ||||
|
3,00 | |||||
|
Источник питания РРЕ-3323 | |||||
|
1,00 |
OUT 1 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
32,00 |
0,05 | ||||
|
3,00 | |||||
|
1,00 |
OUT 2 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
32,00 |
0,05 | ||||
|
3,00 | |||||
|
3,30 |
оитз |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
5,0 |
0,05 | ||||
|
3,00 | |||||
Таблица А10 Определение уровня пульсаций выходного постоянного тока
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня пульсаций напряжения по показаниям ВЗ-40, В |
Уровень пульсаций выходного постоянного тока, мА |
Нормируемое значение уровня пульсаций выходного постоянного тока, мА | |
|
1 |
2 |
3 |
4 |
5 | |
|
Источник питания РРЕ-1323 | |||||
|
1,00 |
OUT 1 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
32,00 |
0,05 |
Не более 3 | |||
|
3,00 | |||||
|
Источник питания РРЕ-3323 | |||||
|
1,00 |
OUT 1 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
32,00 |
0,05 |
Не более 3 | |||
|
3,00 | |||||
|
1,00 |
OUT 2 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
32,00 |
0,05 |
Не более 3 | |||
|
3,00 | |||||
|
3,30 |
оитз |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
5,0 |
0,05 |
Не более 3 | |||
|
3,00 | |||||
Таблицы протоколов, результатов поверки источников питания постоянного тока, программируемых PPS-1860, PPS-3635, PPS-6020
Таблица А.1 - Определение электрической прочности и сопротивления изоляции источников питания постоянного тока программируемых PPS-1860, PPS-3635, PPS-6020
|
Определение электрической прочности изоляции источников | ||
|
Наименование источника питания |
Между контактами цепи питания и корпусом источников питания (Результат) |
Между контактами выходных цепей и корпусом источников питания (Результат) |
|
PPS-1860 | ||
|
PPS-3635 | ||
|
PPS-6020 | ||
|
Определение электрического сопротивления изоляции источников | ||
|
Наименование источника питания |
Между контактами цепи питания и корпусом источников питания (Результат) |
Между контактами выходных цепей и корпусом источников питания (Результат) |
|
PPS-1860 | ||
|
PPS-3635 | ||
|
PPS-6020 | ||
Таблица А.2 - Определение основной абсолютной погрешности установки напряжения постоянного тока.
|
Значение напряжения по показаниям поверяемого прибора, В |
Измеренное значение напряжения по показаниям АРРА-109,В |
Абсолютная погрешность установки напряжения постоянного тока, В |
Нормируемое значение абсолютной погрешности напряжения постоянного тока, В |
|
Источник питания PPS-1860 | |||
|
1,00 |
±0,0255 | ||
|
9,00 |
±0,0295 | ||
|
18,00 |
±0,034 | ||
|
Источник питания PPS-3635 | |||
|
1,00 |
±0,0255 | ||
|
18,00 |
±0,034 | ||
|
36,00 |
±0,043 | ||
|
Источник питания PPS-6020 | |||
|
1,00 |
±0,05050 | ||
|
30,00 |
±0,065 | ||
|
60,00 |
±0,08 | ||
Таблица А.З - Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника от 198 В до 242 В
|
Значение напряжения по показаниям поверяемого прибора, В |
Измеренное значение напряжения по показаниям АРРА-109, В |
Значение нестабильности напряжения, мВ |
Нормируемое значение нестабильности напряжения, мВ |
|
1 |
2 |
3 |
4 |
|
Источник питания PPS-1860 | |||
|
напряжения электропитания источника 198 В | |||
|
1,00 |
Не более 3 | ||
|
9,00 | |||
|
18,00 | |||
|
напряжения электропитания источника 242 В | |||
|
1,00 |
Не более 3 | ||
|
9,00 | |||
|
18,00 | |||
Продолжение Таблицы АЗ
Источник питания PPS-3635
напряжения электропитания источника 198 В
|
1,00 | ||
|
18,00 | ||
|
36,00 |
Не более 3
источника 242 В
|
1,00 | ||
|
18,00 | ||
|
36,00 |
Не более 3
Источник питания PPS-6020
источника 198 В
|
1,00 | ||
|
30,00 | ||
|
60,00 |
Не более 3
источника 242 В
|
1,00 | ||
|
30,00 | ||
|
60,00 |
Не более 3
Таблица А.4 - Определение нестабильности выходного напряжения постоянного тока при изменении тока нагрузки
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока показаниям PEL-300, А |
Значение нестабильности напряжения, мВ |
Нормируемое значение нестабильности напряжения , мВ |
|
2 |
3 |
4 |
5 |
|
Источник питания PPS-1860 | |||
|
1,00 |
0,05 |
Не более 6 | |
|
3,00 | |||
|
6,00 | |||
|
9,00 |
0,05 | ||
|
3,00 | |||
|
6,00 | |||
|
18,00 |
0,05 | ||
|
3,00 | |||
|
6,00 | |||
|
Источник питания PPS-3635 | |||
|
1,00 |
0,05 |
Не более 6 | |
|
2,00 | |||
|
3,50 | |||
|
18,00 |
0,05 | ||
|
2,00 | |||
|
3,50 | |||
|
36,00 |
0,05 | ||
|
2,00 | |||
|
3,50 | |||
|
Источник питания PPS-6020 | |||
|
1,00 |
0,05 |
Не более 6 | |
|
1,00 | |||
|
2,00 | |||
|
30,00 |
0,05 | ||
|
1,00 | |||
|
2,00 | |||
|
60,00 |
0,05 | ||
|
1,00 | |||
|
2,00 | |||
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня пульсаций напряжения по показаниям ВЗ-40, мВ |
Нормируемое значение уровня пульсаций напряжения, мВ |
|
1 |
2 |
3 |
4 |
|
Источник питания PPS186O | |||
|
1,00 |
0,05 |
Не более 1 | |
|
6,00 | |||
|
9,00 |
0,05 | ||
|
6,00 | |||
|
18,00 |
0,05 | ||
|
6,00 | |||
|
Источник питания PPS-3635 | |||
|
1,00 |
0,05 |
Не более 1 | |
|
3,50 | |||
|
18,00 |
0,05 | ||
|
3,50 | |||
|
36,00 |
0,05 | ||
|
3,50 | |||
|
Источник питания PPS-6020 | |||
|
1,00 |
0,05 |
Не более 1 | |
|
2,00 | |||
|
30,00 |
0,05 | ||
|
2,00 | |||
|
60,00 |
0,05 | ||
|
2,00 | |||
Таблица А6 - Определение уровня шумов выходного напряжения постоянного тока
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня шумов по показаниям ВЗ-40, мВ |
Нормируемое значение уровня шумов напряжения, мВ |
|
1 |
3 |
4 |
5 |
|
Источник питания PPS1860 | |||
|
1,00 |
0,05 |
Не более 2 | |
|
6,00 | |||
|
9,00 |
0,05 | ||
|
6,00 | |||
|
18,00 |
0,05 | ||
|
6,00 | |||
|
Источник питания PPS-3635 | |||
|
1,00 |
0,05 |
Не более 2 | |
|
3,50 | |||
|
18,00 |
0,05 | ||
|
3,50 | |||
|
36,00 |
0,05 | ||
|
3,50 | |||
|
Источник питания PPS-6020 | |||
|
1,00 |
0,05 |
Не более 2 | |
|
2,00 | |||
|
30,00 |
0,05 | ||
|
2,00 | |||
|
60,00 |
0,05 | ||
|
2,00 | |||
|
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения по показаниям АРРА-109, А |
Абсолютная погрешность установки постоянного тока, А |
Нормируемое значение абсолютной погрешности установки постоянного тока, А |
|
1 |
2 |
о 2) |
4 |
|
Источник питания PPS-1860 | |||
|
0,05 |
±0,0101 | ||
|
3,00 |
±0,016 | ||
|
6,00 |
±0,022 | ||
|
Источник питания PPS 3635 | |||
|
0,05 |
±0,0101 | ||
|
1,80 |
±0,0136 | ||
|
3,50 |
±0,017 | ||
|
Источник питания PPS 6020 | |||
|
0,05 |
±0,0101 | ||
|
1,00 |
±0,012 | ||
|
2,00 |
±0,014 | ||
Таблица А8 - Определение нестабильности выходного постоянного тока при изменении напряжения электропитания источника от 198 В до 242 В
|
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения по показаниям АРРА-109, В |
Нестабильность выходного постоянного тока, мА |
Нормируемое значение нестабильности выходного постоянного тока, мА |
|
1 |
2 |
3 |
4 |
|
Напряжение электропитания источника 198 В | |||
|
Источник питания PPS-1860 | |||
|
0,05 |
Не более 3 | ||
|
3,00 | |||
|
6,00 | |||
|
Источник питания PPS 3635 | |||
|
0,05 |
Не более 3 | ||
|
1,80 | |||
|
3,50 | |||
|
Источник питания PPS 6020 | |||
|
0,05 |
Не более 3 | ||
|
1,00 | |||
|
2,00 | |||
|
Напряжение электропитания источника 242 В | |||
|
Источник питания PPS-1860 | |||
|
0,05 |
Не более 3 | ||
|
3,00 | |||
|
6,00 | |||
|
Источник питания PPS 3635 | |||
|
0,05 |
Не более 3 | ||
|
1,80 | |||
|
3,50 | |||
|
Источник питания PPS 6020 | |||
|
0,05 |
Не более 3 | ||
|
1,00 | |||
|
2,00 | |||
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения по показаниям АРРА-109, В |
Нестабильность выходного постоянного тока, мА |
Нормируемое значение нестабильности выходного постоянного тока, мА |
|
1 |
2 |
3 |
4 |
5 |
|
Источник питания PPS-1860 | ||||
|
1,00 |
0,05 |
Не более 6 | ||
|
6,00 | ||||
|
18,00 |
0,05 | |||
|
6,00 | ||||
|
Источник питания PPS-1860 | ||||
|
1,00 |
0,05 |
Не более 3 | ||
|
3,50 | ||||
|
36,00 |
0,05 | |||
|
3,50 | ||||
|
Источник питания PPS-1860 | ||||
|
1,00 |
0,05 |
Не более 3 | ||
|
2,00 | ||||
|
60,00 |
0,05 | |||
|
2,00 | ||||
Таблица А10 Определение уровня пульсаций выходного постоянного тока
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня пульсаций напряжения по показаниям ВЗ-40, В |
уровень пульсаций выходного постоянного тока, мА |
Нормируемое значение уровня пульсаций выходного постоянного тока, мА |
|
1 |
2 |
3 |
4 |
5 |
|
Источник питания PPS-1860 | ||||
|
1,00 |
0,05 |
Не более 5 | ||
|
6,00 | ||||
|
18,00 |
0,05 |
Не более 5 | ||
|
6,00 | ||||
|
Источник питания PPS-3635 | ||||
|
1,00 |
0,05 |
Не более 3 | ||
|
3,50 | ||||
|
36,00 |
0,05 |
Не более 3 | ||
|
3,50 | ||||
|
Источник питания PPS-6020 | ||||
|
1,00 |
0,05 |
Не более 3 | ||
|
2,00 | ||||
|
60,00 |
0,05 |
Не более 3 | ||
|
2,00 | ||||
Таблицы протоколов, результатов поверки источников питания постоянного тока, программируемых
РРТ-1830, РРТ-3615
Таблица А.1 - Определение электрической прочности и сопротивления изоляции источников питания постоянного тока программируемых РРТ-1830, РРТ-3615
|
Определение электрической прочности изоляции источников | ||
|
Наименование источника питания |
Между контактами цепи питания и корпусом источников питания (Результат) |
Между контактами выходных цепей и корпусом источников питания (Результат) |
|
РРТ-1830 | ||
|
РРТ-3615 | ||
|
Определение электрического сопротивления изоляции источников | ||
|
Наименование источника питания |
Между контактами цепи питания и корпусом источников питания (Результат) |
Между контактами выходных цепей и корпусом источников питания (Результат) |
|
РРТ-1830 | ||
|
РРТ-3615 | ||
Таблица А.2 - Определение основной абсолютной погрешности установки напряжения постоянного тока.
|
Значение напряжения по показаниям поверяемого прибора, В |
Измеренное значение напряжения постоянного тока по показаниям АРРА-109, В |
Абсолютная погрешность установки напряжения постоянного тока, В |
Нормируемое значение абсолютной погрешности установки напряжения постоянного тока, В | |
|
Источник питания РРТ-1830 | ||||
|
1,00 |
OUT 1 |
±0,0255 | ||
|
9,00 |
±0,0295 | |||
|
18,00 |
±0,034 | |||
|
1,00 |
OUT 2 |
±0,0255 | ||
|
9,00 |
±0,0295 | |||
|
18,00 |
±0,034 | |||
|
1,00 |
оитз |
±0,0255 | ||
|
3,00 |
±0,0265 | |||
|
6,00 |
±0,028 | |||
|
Источник питания РРТ-3615 | ||||
|
1,00 |
OUT 1 |
±0,0255 | ||
|
18,00 |
±0,0295 | |||
|
36,00 |
±0,034 | |||
|
1,00 |
OUT 2 |
±0,0255 | ||
|
18,00 |
±0,0295 | |||
|
36,00 |
±0,034 | |||
|
1,00 |
оитз |
±0,0255 | ||
|
3,00 |
±0,0265 | |||
|
6,00 |
±0,028 | |||
Таблица А.З - Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника
|
Значение напряжения по показаниям поверяемого прибора, В |
Измеренное значение напряжения по показаниям АРРА-109, В |
Значение нестабильности напряжения, мВ |
Нормируемое значение нестабильности напряжения, мВ | |
|
1 |
2 |
3 |
4 | |
|
Источник питания РРТ-1830 | ||||
|
напряжение электропитания источника 198 В | ||||
|
1,00 |
OUT 1 |
Не более 3 | ||
|
9,00 | ||||
|
18,00 | ||||
|
1,00 |
OUT 2 |
Не более 3 | ||
|
9,00 | ||||
|
18,00 | ||||
|
1 |
2 |
3 |
4 | |
|
1,00 |
OUT 3 |
He более 3 | ||
|
3,00 | ||||
|
6,00 | ||||
|
напряжение электропитания источника 242 В | ||||
|
1,00 |
OUT 1 |
He более 3 | ||
|
9,00 | ||||
|
18,00 | ||||
|
1,00 |
OUT 2 |
He более 3 | ||
|
9,00 | ||||
|
18,00 | ||||
|
1,00 |
OUT 3 |
He более 3 | ||
|
3,00 | ||||
|
6,00 | ||||
|
Источник питания РРТ-1830 | ||||
|
напряжение электропитания источника 198 В | ||||
|
1,00 |
OUT 1 |
He более 3 | ||
|
16,00 | ||||
|
32,00 | ||||
|
1,00 |
OUT 2 |
He более 3 | ||
|
9,00 | ||||
|
18,00 | ||||
|
1,00 |
OUT3 |
He более 3 | ||
|
3,00 | ||||
|
6,00 | ||||
|
напряжение электропитания источника 242 В | ||||
|
1,00 |
OUT 1 |
He более 3 | ||
|
16,00 | ||||
|
32,00 | ||||
|
1,00 |
OUT 2 |
He более 3 | ||
|
9,00 | ||||
|
18,00 | ||||
|
1,00 |
OUT3 |
He более 3 | ||
|
3,00 | ||||
|
6,00 | ||||
Таблица А.4 - Определение нестабильности выходного напряжения постоянного тока при изменении тока нагрузки
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока показаниям PEL-300, А |
Значение нестабильности напряжения, мВ |
Нормируемое значение нестабильности напряжения, мВ | |
|
1 |
2 |
3 |
4 | |
|
Источник питания РРТ-1830 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 6 | |
|
1,50 | ||||
|
3,00 | ||||
|
9,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
18,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
1 |
2 |
'I J |
4 | |
|
1,00 |
OUT 2 |
0,05 |
Не более 6 | |
|
1,50 | ||||
|
3,00 | ||||
|
9,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
18,00 |
0,05 | |||
|
1,50 | ||||
|
3,00 | ||||
|
1,00 |
оитз |
0,05 |
Не более 6 | |
|
2,50 | ||||
|
5,00 | ||||
|
3,00 |
0,05 | |||
|
2,50 | ||||
|
5,00 | ||||
|
6,00 |
0,05 | |||
|
2,50 | ||||
|
5,00 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 6 | |
|
0,75 | ||||
|
1,50 | ||||
|
18,00 |
0,05 | |||
|
0,75 | ||||
|
1,50 | ||||
|
36,00 |
0,05 | |||
|
0,75 | ||||
|
1,50 | ||||
|
Источник питания РРТ-3615 | ||||
|
1,00 |
OUT 2 |
0,05 |
Не более 6 | |
|
0,75 | ||||
|
1,50 | ||||
|
18,00 |
0,05 | |||
|
0,75 | ||||
|
1,50 | ||||
|
36,00 |
0,05 | |||
|
0,75 | ||||
|
1,50 | ||||
|
1,00 |
оитз |
0,05 |
Не более 6 | |
|
1,50 | ||||
|
3,00 | ||||
|
3,00 |
0,05 |
Не более 6 | ||
|
1,50 | ||||
|
3,00 | ||||
|
6,00 |
0,05 |
Не более 6 | ||
|
1,50 | ||||
|
3,00 | ||||
Таблица А5 - Определение уровня пульсаций выходного напряжения постоянного тока
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня пульсаций напряжения по показаниям ВЗ-40, мВ |
Нормируемое значение уровня пульсаций напряжения, мВ | |
|
1 |
3 |
4 |
5 | |
|
Источник питания РРТ-1830 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 1 | |
|
3,00 | ||||
|
18,00 |
0,05 | |||
|
3,00 | ||||
|
1,00 |
OUT 2 |
0,05 |
Не более 1 | |
|
3,00 | ||||
|
18,00 |
0,05 | |||
|
3,00 | ||||
|
1,00 |
OUT 3 |
0,05 |
Не более 1 | |
|
5,00 | ||||
|
6,00 |
0,05 | |||
|
5,00 | ||||
|
Источник питания РРТ-3615 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 1 | |
|
1,50 | ||||
|
36,00 |
0,05 | |||
|
1,50 | ||||
|
1,00 |
OUT 2 |
0,05 |
Не более 1 | |
|
1,50 | ||||
|
36,00 |
0,05 | |||
|
1,50 | ||||
|
1,00 |
OUT3 |
0,05 |
Не более 1 | |
|
3,00 | ||||
|
6,00 |
0,05 | |||
|
3,00 | ||||
Таблица А6 - Определение уровня шумов выходного напряжения постоянного тока
|
Значение напряжения по юказаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня шумов по показаниям ВЗ-40, мВ |
Нормируемое значение уровня шумов напряжения, мВ | |
|
1 |
3 |
4 |
5 | |
|
Источник питания РРТ-1830 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 2 | |
|
3,00 | ||||
|
18,00 |
0,05 | |||
|
3,00 | ||||
|
1,00 |
OUT 2 |
0,05 |
Не более 2 | |
|
3,00 | ||||
|
18,00 |
0,05 | |||
|
3,00 | ||||
|
1,00 |
OUT 3 |
0,05 |
Не более 2 | |
|
5,00 | ||||
|
6,00 |
0,05 | |||
|
5,00 | ||||
|
1 |
2 |
п 3 |
4 | |
|
Источник питания РРТ-3615 | ||||
|
1,00 |
OUT 1 |
0,05 |
Не более 2 | |
|
1,50 | ||||
|
36,00 |
0,05 | |||
|
1,50 | ||||
|
1,00 |
OUT 2 |
0,05 |
Не более 2 | |
|
1,50 | ||||
|
36,00 |
0,05 | |||
|
1,50 | ||||
|
1,00 |
оитз |
0,05 |
Не более 2 | |
|
3,00 | ||||
|
6,00 |
0,05 | |||
|
3,00 | ||||
Таблица А 7 - Определение основной абсолютной погрешности установки постоянного тока
|
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения постоянного тока по показаниям АРРА-109, В |
Абсолютная погрешность измерения постоянного тока, А |
Нормируемое значение абсолютной погрешности установки постоянного тока, А | |
|
Источник питания РРТ-1830 | ||||
|
0,05 |
OUT 1 |
±0,0101 | ||
|
1,50 |
±0,013 | |||
|
3,00 |
±0,016 | |||
|
0,05 |
OUT 2 |
±0,0101 | ||
|
1,50 |
±0,013 | |||
|
3,00 |
±0,016 | |||
|
0,05 |
оитз |
±0,0101 | ||
|
2,50 |
±0,015 | |||
|
5,00 |
±0,02 | |||
|
Источник питания РРТ-3615 | ||||
|
0,05 |
OUT 1 |
±0,0101 | ||
|
0,75 |
±0,01015 | |||
|
1,5 |
±0,013 | |||
|
0,05 |
OUT 2 |
±0,0101 | ||
|
0,75 |
±0,01015 | |||
|
1,5 |
±0,013 | |||
|
0,05 |
OUT 3 |
±0,0101 | ||
|
1,50 |
±0,013 | |||
|
3,00 |
±0,016 | |||
Таблица А8 - Определение нестабильности выходного постоянного тока при изменении напряжения электропитания источника
|
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения по показаниям АРРА-109, В |
Нестабильность выходного постоянного тока, мА |
Нормируемое значение нестабильности выходного постоянного тока, мА | |
|
1 1 2 |
3 |
4 | ||
|
Источник питания PPT-I830 | ||||
|
Напряжение электропитания источника 198 В | ||||
|
0,05 |
OUT 1 |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
0,05 |
OUT 2 |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
0,05 |
OUT 3 |
Не более 3 | ||
|
2,50 | ||||
|
5,00 | ||||
|
Напряжение электропитания источника 242 В | ||||
|
0,05 |
OUT 1 |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
0,05 |
OUT 1 |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
0,05 |
OUT3 |
Не более 3 | ||
|
2,50 | ||||
|
5,00 | ||||
|
Источник питания РРТ-3615 | ||||
|
Напряжение электропитания источника 198 В | ||||
|
0,05 |
OUT 1 |
Не более 3 | ||
|
0,75 | ||||
|
1,5 | ||||
|
0,05 |
OUT 2 |
Не более 3 | ||
|
0,75 | ||||
|
1,5 | ||||
|
0,05 |
OUT3 |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
|
Напряжение электропитания источника 242 В | ||||
|
0,05 |
OUT 1 |
Не более 3 | ||
|
0,75 | ||||
|
1,5 | ||||
|
0,05 |
OUT 2 |
Не более 3 | ||
|
0,75 | ||||
|
1,5 | ||||
|
0,05 |
OUT 3 |
Не более 3 | ||
|
1,50 | ||||
|
3,00 | ||||
Таблица А9 Определение нестабильности выходного постоянного тока при изменении напряжения на нагрузке
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение напряжения по показаниям АРРА-109 , В |
Нестабильность выходного постоянного тока, мА |
Нормируемое значение нестабильности выходного постоянного тока, мА | |
|
1 |
2 |
3 |
4 |
5 | |
|
Источник питания РРТ-1830 | |||||
|
1,00 |
OUT 1 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
18,00 |
0,05 | ||||
|
3,00 | |||||
|
1,00 |
OUT 2 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
18,00 |
0,05 | ||||
|
3,00 | |||||
|
1,00 |
оитз |
0,05 |
Не более 3 | ||
|
5,00 | |||||
|
6,00 |
0,05 | ||||
|
5,00 | |||||
|
Источник питания РРТ-3615 | |||||
|
1,00 |
OUT 1 |
0,05 |
Не более 3 | ||
|
1,50 | |||||
|
36,00 |
0,05 | ||||
|
1,50 | |||||
|
1,00 |
OUT 2 |
0,05 |
Не более 3 | ||
|
1,50 | |||||
|
36,00 |
0,05 | ||||
|
1,50 | |||||
|
1,00 |
оитз |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
6,00 |
0,05 | ||||
|
3,00 | |||||
Таблица A l О Определение уровня пульсаций выходного постоянного тока
|
Значение напряжения по показаниям поверяемого прибора, В |
Установленное значение тока в нагрузке показаниям PEL-300, А |
Измеренное значение уровня пульсаций напряжения по показаниям R3-40, мВ |
Уровень пульсаций выходного постоянного тока, м А |
Нормируемое значение уровня пульсаций выходного постоянного тока, мА | |
|
1 |
2 |
3 |
4 |
5 | |
|
Источник питания РРТ-1830 | |||||
|
1,00 |
OUT 1 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
18,00 |
0,05 | ||||
|
3,00 | |||||
|
1,00 |
OUT 2 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
18,00 |
0,05 | ||||
|
3,00 | |||||
|
1,00 |
оитз |
0,05 |
Не более 3 | ||
|
5,00 | |||||
|
6,00 |
0,05 | ||||
|
5,00 | |||||
|
Источник питания РРТ-3615 | |||||
|
1,00 |
OUT 1 |
0,05 |
Не более 3 | ||
|
1,50 | |||||
|
36,00 |
0,05 | ||||
|
1,50 | |||||
|
1,00 |
OUT 2 |
0,05 |
Не более 3 | ||
|
1,50 | |||||
|
36,00 |
0,05 | ||||
|
1,50 | |||||
|
1,00 |
OUT 3 |
0,05 |
Не более 3 | ||
|
3,00 | |||||
|
6,00 |
0,05 | ||||
|
3,00 | |||||
29
